1 Inovovaný seminář studijního programu Strojní inženýrství Navlhavost a sušení plastů Zpracoval: Ing. Luboš Běhálek Pracoviště: Katedra strojírenské technologie Tento materiál vznikl jako součást projektu In-TECH, který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR prostřednictvím Ministerstva školství, mládeže a tělovýchovy.

2 Projekt In-TECH In-TECH, označuje společný projekt Technické univerzity v Liberci a jejího partnera, společnost ŠKODA Auto a.s. Projekt, který je financován prostřednictvím MŠMT z Evropského sociálního fondu (ESF) a ze státního rozpočtu ČR, je zaměřen na inovaci vzdělávání studentů magisterského studijního programu Strojní inženýrství na Fakultě strojní TU v Liberci. Cílem projektu je podpořit další rozvoj kvalifikace absolventů v souladu s aktuálními potřebami českého strojírenství. Obsahem tohoto inovačního projektu bude jak inovace již vyučovaných odborných předmětů, tak i vytvoření předmětů nových. Cílovou skupinou projektu jsou studenti FS TUL studující obory se zaměřením na strojírenskou technologii, materiály, výrobní systémy a inovační inženýrství.

3 Anotace semináře Vysokoškolský seminář Navlhavost a sušení plastů se zabývá chemickými i fyzikálními příčinami navlhavosti plastů, včetně jejího vlivu na výslednou kvalitu plastových dílů a procesní podmínky jejich zpracování. Uvedeny jsou rovněž základní metody stanovení vlhkosti u plastů i způsoby sušení plastů, ve vztahu k aplikaci v průmyslové praxi. Součástí semináře je také praktické měření vlhkosti u vybraných materiálů.

4 V čem spočívá inovace tohoto semináře? Inovace semináře spočívá: v inovaci metod stanovení vlhkosti plastů ve vztahu k aplikovatelnosti v průmyslové praxi. v inovaci nových způsobů sušení plastů ve výrobě. ve zpětné vazbě získaných poznatků a výstupů z aplikace uvedených metod, které jsou předávány studentům.

5 NAVLHAVOST ÚVOD: důsledky Vlhkost se může shromažďovat na povrchu jakéhokoliv plastu, některé však mají schopnost vodu v podobě páry z ovzduší absorbovat (navlhavé plasty). Důsledky nepřípustně vysoké vlhkosti v tavenině: povrchové vady (vlhkostní šmouhy) na výrobku V případě, že je vlhkost vázána v materiálu, vytváří se v tavenině vodní páry a bubliny jsou transportovány přes rychlostní profil na čele toku k povrchu taveniny. Při jejich snaze vyrovnat tlak praskají a jsou postupujícím čelem toku ochlazeny na stěnách nástroje- Doplnit Vlhkostní šmouhy se objevují na povrchu výrobku jako otevřený profil ve tvaru U proti směru toku taveniny. V oblasti vlhkostních šmouh vykazuje výrobek hrubý, porézní povrch. zhoršení vlastností výstřiků (hydrolytické odbourávání) zhoršení fyzikálních vlastností (hustoty) změna mechanických vlastností snížení pevnosti, tuhosti, zvýšení houževnatosti zvýšení reologických vlastností (MFI, viskozity) zhoršení dielektrických vlastností zhoršení tepelných vlastností zhoršení pevnosti svaru apod. ISO PA 66 v sušeném stavu ISO PA 66 navlhlý

6

7 NAVLHAVOST - ÚVOD : příčiny Příčiny navlhavosti: chemické složení plastu Nejvíce absorbují vodu polární plasty s hydrofilními skupinami v makromolekule (-OH, -COOH, -NH, -O- ) podmiňující sorpci vody. Kenafová vlákna - př. aplikace: aditiva plastů Stupeň navlhnutí pro různé polymery za shodných podmínek k výrobě kenafových rohoží + PP fólie výplň dveří aut organická plniva na bázi celulózy (např. bavlna, dřevěná moučka, kokos, juta, kenaf) zvyšují navlhavost anorganická plniva (např. mletý křemen, skleněná vlákna) snižují navlhavost vlhkost na povrchu nástroje Příčinou je zkondenzovaná voda na stěnách nástroje, netěsnost temperačního systému. polymerace v nosné fázi (suspenzní, emulzní polymerace) způsob výroby granulátu (styk granulátu s vodou při granulaci) netěsnost obalů nevhodné skladování plastu ad. Granulační linka za studena

8 NAVLHAVOST - ÚVOD DO PROBLEMATIKY Charakter vlhkosti: povrchová vlhkost Voda je vázána přilnavostí k povrchu materiálu - např. při dlouhodobém vystavení plastů atmosférickému vzduchu. Velmi malé množství povrchové vlhkosti však nemusí mít negativní vliv na technologický proces. Jak velké množství vlhkosti bude příčinou vadného dílu, závisí na způsobu zpracování polymeru a vlastních technologických podmínkách (zejména teplotě taveniny). Obecně platí, že čím vyšší je teplota taveniny, tím nižší je přípustný obsah vlhkosti plastu. kapilární vlhkost Voda je vázána kapilárními silami v celém objemu (v mikrokapilárách). V tomto případě je odpařování ztíženo, protože voda v kapilárách je jakoby pod vyšším tlakem a pro sušení se musí použít vyšší teploty, než je bod varu při p atm. Charakteristika plastů dle navlhavosti: nenavlhavé plasty Materiály, které nemají schopnost přijímat vlhkost, ani ji absorbovat. Obecně jsou tyto polymery schopné pojmout vlhkost hlavně při nesprávné manipulaci. Jestliže je například polymer vyňatý z chladného, nevyhřátého prostoru skladu a přemístěn do teplého prostoru výroby, může dojít ke kondenzaci vlhkosti z teplého vzduchu na relativně chladný povrch polymeru. Nenavlhavé polymery jsou ale často směsí i navlhavých přísad. navlhavé plasty Vyznačují se schopností absorbovat vodu z okolního vzduchu. Jestliže je polymer vystaven atmosférickému vzduchu, dojde k přesunu vodních par ze vzduchu do polymeru, přičemž se některé molekuly vody navážou na řetězec polymeru pomocí mezimolekulárních sil. Absorbování vlhkosti se mění v závislosti na čase a postupně se zpomalí, popřípadě zastaví dosáhne-li vlhkost granulátu rovnováhy s okolním vzduchem.

9 NAVLHAVOST - ÚVOD DO PROBLEMATIKY skupina plastů c r příklady NENAVLHAVÉ 0,1 % PE, PP, PS, PF 4 MÁLO NAVLHAVÉ 0,1 0,5 % SB, ABS, SAN, PC STŘEDNĚ NAVLHAVÉ 0,5 2,0 % POM, PMMA, PVC, PA11 SILNĚ NAVLHAVÉ 2 % PA6, PA66, PUR c r - rovnovážná vlhkost, která závisí na teplotě a relativní vlhkosti okolí Obsah vlhkosti u navlhavých plastů je závislý na následujících faktorech: druhu plastu době vystavení atmosférickému vzduchu vlhkosti prostředí teplotě prostředí Podmínka sušení: Materiál lze vysušit jen do určité vlhkosti, zvané rovnovážná vlhkost. p pp > p po p pp tlak páry, jež se ustaví těsně nad povrchem sušeného materiálu p po parciální tlak páry okolí Sušení probíhá do okamžiku, kdy p pp = p po.

10 Navlhavé plasty Nenavlhavé Navlhavost a sušení plastů Navlhavost termoplastů, podmínky sušení Skupina Plast Navlhavost ve vzduchu Podmínky sušení teplota/doba PE LD 0 Nesuší se. PE HD 0 Při nevhodném skladování: o C / 0,5-1 h PE LLD 0 PP 0 zcela výjimečně 80 o C / 0,5-1 h PS 0 zcela výjimečně o C / 1-3 h PVC < 0, o C / 2 h PMMA 0,8 1, o C / h PA 6 3,0 3, o C / 6-12 h PA 66 2,5 3, o C / h PA 11 0,8 1, o C / 3-5 h PA 12 0, o C / 2-6 h POM 0, o C / 1-3 h PET 0, o C / 5-7 h PBT 0, o C / 2-5 h PC 0,15 0, o C / 4-12 h Podmínky sušení platí pro atmosférický typ sušárny. Relativní vlhkost vzduchu 65%. Uvedené podmínky sušení lze považovat za optimální. Je třeba se vyvarovat používání vyšších teplot, neboť by mohlo dojít k natavování povrchu granulí a jejich spečení. Rovněž může docházet např. k termooxidačnímu stárnutí plastu.

11 NAVLHAVOST - ÚVOD DO PROBLEMATIKY Vyjádření obsahu vlhkosti: hmotnostními procenty w - udávají počet dílů vody ve 100 dílech vlhkého plastu v kilogramech vody/ kilogram sušiny c - výsledek udává kilogram vody připadající na jeden kilogram absolutně suché látky (sušiny) Shrnutí: Jaké množství vlhkosti z atmosférického vzduchu absorbuje navlhavý polymer, závisí na teplotě polymeru a na relativní vlhkosti vzduchu. Navlhavý polymer vystavený atmosférickému vzduchu bude absorbovat vodní páry až do okamžiku, kdy nastane rovnováha s okolním vzduchem. Tento proces může trvat několik minut, ale také i několik dní. Záleží na typu polymeru a na relativní vlhkosti vzduchu. Proces absorbování vlhkosti i proces sušení je vratný a je řízen tedy těmito základními parametry: teplotou polymeru relativní vlhkostí vzduchu (popř. rosným bodem vzduchu obklopující polymer) dobou sušení v předepsaném prostředí cirkulací vzduchu v sušárně velikostí granulátu

12 NAVLHAVOST - ÚVOD DO PROBLEMATIKY Vliv teploty polymeru Teplota polymeru má největší význam při procesu sušení. Ovlivňuje rychlost difúze molekul vody u navlhavých polymerů, nebo-li rychlost ztráty vlhkosti. Jakmile teplota polymeru vzroste, nastane větší pohyb molekul a přitažlivost mezi polymerními řetězci a molekulami vody se sníží. To má za následek uvolnění molekul vody z řetězce polymeru. Obecně platí, že čím vyšší je teplota sušení, tím rychleji je polymer vysušen, avšak teplota zahřívání má své limity. Jestliže je polymer vystaven vysokým teplotám sušení na delší dobu, může dojít k : tepelné degradaci materiálu (oxidaci, změně barvy, změně mechaníckých vlastností, ) chemické degradaci materiálu (vyloučení zbytkového monomeru, aditiv,...) fyzikální degradaci (menší nepravidelné granule, prach, ) Vliv teploty na rychlost ztráty vlhkosti polymeru Ukázka tepelné degradace PP Extral HMU 404

13 NAVLHAVOST - ÚVOD DO PROBLEMATIKY Vliv relativní vlhkosti vzduchu K udržení nízké vlhkosti polymeru je nutné jej ponechat v suchém prostředí. Relativní vlhkost a rosný bod tvoří druhý základní parametr pro sušení. Relativní vlhkost vzduchu je definována jako množství vlhkosti vody v % ve vzduchu, vztahující se ke vzduchu na bodu nasycení (saturace) za určitého tlaku a teploty. Rosný bod indikuje maximální množství vody ve vzduchu při určité teplotě. Materiál sušený při stejné teplotě, ale jiné hodnotě rosného bodu, bude mít po uplynutí doby sušení jiný obsah vlhkosti. Jedna z cest k zvýšení schopnosti vzduchu sušit, je zvýšení jeho teploty. Jestliže se okolní vzduch ohřeje, dojde ke snížení relativní vlhkosti vzduchu. Množství vlhkosti ve vzduchu se nemění, ale celkové množství se může zvyšovat. Pro představu si lze vzduch představit jako houbu s určitým množstvím vody, při zvyšování její teploty se množství vody nemění, ale spíše dochází ke zvětšení rozměrů houby. Například ohříváním okolního vzduchu s relativní vlhkostí 50% (z poloviny nasycený) na 88 C se sníží relativní vlhkost vzduchu na 2% (98% nenasycený). Tento princip se používá k sušení nenavlhavých polymerů. Vliv rosného bodu na sušení polymeru

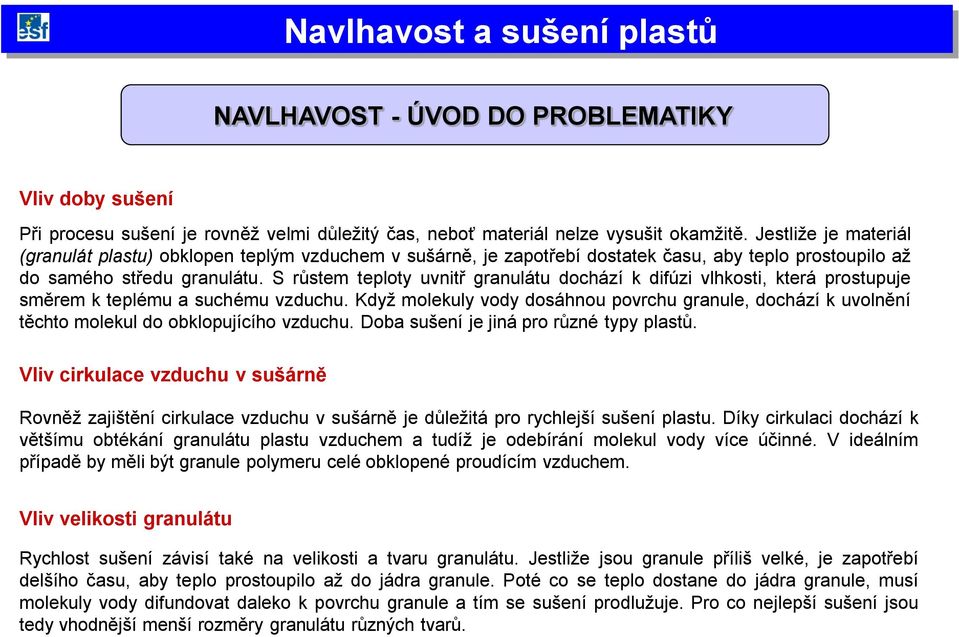

14 NAVLHAVOST - ÚVOD DO PROBLEMATIKY Vliv doby sušení Při procesu sušení je rovněž velmi důležitý čas, neboť materiál nelze vysušit okamžitě. Jestliže je materiál (granulát plastu) obklopen teplým vzduchem v sušárně, je zapotřebí dostatek času, aby teplo prostoupilo až do samého středu granulátu. S růstem teploty uvnitř granulátu dochází k difúzi vlhkosti, která prostupuje směrem k teplému a suchému vzduchu. Když molekuly vody dosáhnou povrchu granule, dochází k uvolnění těchto molekul do obklopujícího vzduchu. Doba sušení je jiná pro různé typy plastů. Vliv cirkulace vzduchu v sušárně Rovněž zajištění cirkulace vzduchu v sušárně je důležitá pro rychlejší sušení plastu. Díky cirkulaci dochází k většímu obtékání granulátu plastu vzduchem a tudíž je odebírání molekul vody více účinné. V ideálním případě by měli být granule polymeru celé obklopené proudícím vzduchem. Vliv velikosti granulátu Rychlost sušení závisí také na velikosti a tvaru granulátu. Jestliže jsou granule příliš velké, je zapotřebí delšího času, aby teplo prostoupilo až do jádra granule. Poté co se teplo dostane do jádra granule, musí molekuly vody difundovat daleko k povrchu granule a tím se sušení prodlužuje. Pro co nejlepší sušení jsou tedy vhodnější menší rozměry granulátu různých tvarů.

15 STANOVENÍ OBSAHU VLHKOSTI Pro stanovení obsahu vlhkosti se používají chemické nebo termogravimetrické metody nebo ztráta hmotnosti sušením. Chemické metody Karl Fischerova analytická metoda (titrační metoda) metoda extrakce vody xylénem manometrická metoda pomocí hydridu vápenatého metoda využívající karbidu vápníku metoda pomocí kyseliny sírové Termogravimetrické metody halogenový analyzátor Ztráta hmotnosti sušením sušení v horkovzdušných sušárnách Planimetrická metoda test TVI (Tomasetti s Volatile Indicator) C-Aquatrac 2 H O CaC C H Ca(OH) 2 voda karbid vápníku Roztavená zrna granulátu acetylén hydroxid vápenatý 2 Zařízení k testu TVI Výsledek stanovení vlhkosti závisí na použité metodě, proto je třeba k údaji o vlhkosti uvést i metodu a podmínky při jejím stanovení. voda

16 VLHKOST Tomasetti s Volatile Indicator Umístění laboratorních sklíček na topnou desku, ohřev ca. 2 min Vyjmutí tří až čtyř granulí ze sušičky a jejich umístěni na lab. sklíčka Přitlačení laboratorních sklíček Metodika TVI firmy Bayer umožňuje orientačně zjistit, zda je materiál před vstřikováním dostatečně vysušený. Při testu se porovnávají obrazce vzniklé roztavením polymeru uzavřeného mezi dvě laboratorní sklíčka umístěné na topné desce. Přítlak pomocí pravítka, roztavení granulí do obrazce s ca. 12mm Ochlazení a vyhodnocení (bubliny = vlhkost)

17 17

18 STANOVENÍ OBSAHU VLHKOSTI Pro stanovení obsahu vlhkosti se používají chemické nebo termogravimetrické metody nebo ztráta hmotnosti sušením. Chemické metody Karl Fischerova analytická metoda (titrační metoda) metoda extrakce vody xylénem manometrická metoda pomocí hydridu vápenatého metoda využívající karbidu vápníku metoda pomocí kyseliny sírové Termogravimetrické metody halogenový analyzátor Ztráta hmotnosti sušením sušení v horkovzdušných sušárnách Planimetrická metoda test TVI (Tomasetti s Volatile Indicator) C-Aquatrac 2 H O CaC C H Ca(OH) 2 voda karbid vápníku Roztavená zrna granulátu acetylén hydroxid vápenatý 2 Zařízení k testu TVI Výsledek stanovení vlhkosti závisí na použité metodě, proto je třeba k údaji o vlhkosti uvést i metodu a podmínky při jejím stanovení. voda

19 KARL-FISCHEROVA TITRAČNÍ METODA Princip: Vzorek se extrahuje bezvodným methanolem (obsah vody < 0,1% hmotnosti) a extrahovaná voda se stanoví titrační metodou podle Karla Fischera. Stanovení: ČSN EN ISO Odebere se vzorek ca. o hmotnosti 100g v případě granulí, pokud je odebírán z výrobku odebere se potřebné množství nařezané na kousky ca. 4x4x3 a vloží do suché skleněné kónické titrační baňky a uzavře zátkou. Pipetou je přidáváno 50 ml bezvodého methanolu. Současně se pro kontrolní stanovení do jiné baňky odpipetuje 50 ml bezvodého methanolu. Na baňky jsou nasazeny zpětné chladiče s připojenými trubicemi s chloridem vápenatým (sušidlem). Baňky se vaří pod zpětným chladičem 3h a po té se nechají 45 min. vychladnout na teplotu okolí. Z baněk jsou vysunuty chladiče a zazátkují se. S použitím přístroje podle KF se obsah každé baňky titruje Fischerovým činidlem. (V V m ) T 1 2 w 100 V 1 objem Fischerova činidla spotřebovaný při stanovení [mm] V 2 objem Fischerova činidla spotřebovaný při kontrolním stanovení [mm] T ekvivalentní množství vody ve Fischerově činidle [g/ml činidla] m hmotnost vzorku [g]

20 METODA EXTRAKCE VODY XYLÉNEM Princip: Princip metody spočívá v tom, že při teplotě varu xylénu (139 o C) se v něm rozpustí několik procent vody, ale při standardní teplotě 23 o C je rozpustnost zanedbatelná a voda se od xylénu oddělí. Postup: Zkouška se provádí v Aufhäuserově přístroji, který se sestává z varné baňky, speciálního nástavce s odměrnou jímkou a zpětného chladiče. Do baňky se vloží odvážené množství plastu, přelije se nadbytkem xylénu a směs se přivede k varu. Páry xylénu strhávají páry vody uvolněné z plastu. Po ochlazení par ve zpětném chladiči xylén i voda zkondenzují a současně dojde k oddělení vody od xylénu. Voda je těžší a hromadí se v odměrné části nástavce, zatímco přebytečný xylén stéká zpět do varné baňky. Metoda se nedá použít u plastů, které se ve vroucím xylénu rozpouštějí nebo jsou jím jinak napadány (např. PE, PP, PS, ABS, PVC, ad.). Metoda je vhodná zejména pro práškové lisovací hmoty. zpětný chladič nástavec s odměrnou jímkou varná baňka w m m m m 1 hmotnost vzorku na počátku [g] m 2 hmotnost vzorku po extrakci [g] Aufhäuserův přístroj

21 MANOMETRICKÁ METODA POMOCÍ CaH 2 ČSN EN ISO 960 Princip: CaH 2 H2O Ca( OH) 2 2H2 hydrid vápenatý voda hydroxid vápenatý vodík Pod vakuem a za působení tepla (80 o C až 200 o C) se z měřeného materiálu uvolňuje vodní pára a vyhodnocuje se její reakce s činidlem, při které se vyvíjí vodík a změna tlaku v systému se měří jako vlhkost obsažená v měřeném materiálu. Tlak plynu v nádobce se zvyšuje a je přímoúměrný uvolněnému množství vody. Aquatrac + (fa. Brabender) Měření probíhá za vyloučení všech rušivých vlivů jako je např. vlhkost vzduchu. Metoda zajišťuje měření pouze skutečné vlhkosti v měřeném materiálu. Na počátku měření je z nádobky vakuovou pumpou odsát vzduch. Výsledky jsou srovnatelné s výsledky stanovené metodou Karl Fischer. poznámka: 75g CaH 2 ca. pro 750 měření navážka vzorku: 1 až 96 g doba měření: 15 až 30 min. rozsah měření: 0 až 4% zadání teploty měření indikace vlhkosti nastavení hmotnosti vzorku zadání hustoty kondenzace ostatních nevodnatých těkavých převodník tlaku substancí vakuová pumpa Reakční schéma zařízení Aquatrac + Průběh reakce je urychlen současným působením vakua ( MPa) a teploty, vyloučena je možnost rušivé přítomnosti kyslíku. měřící kádinka topný plášť reakční nádobka činidlo zkušební vzorek

22 MANOMETRICKÁ METODA POMOCÍ CaH 2 Postup: 32-96g 10-20g 1-4g spuštění, nastavení teploty ohřevu a hustoty plastu výběr měřící kádinky podle navážky v g a hustoty materiálu, zadání hmotnosti otevření reakční nádobky vyjmutí kádinky z nádobky odstranění starého činidla vložení činidla vložení plastu umístění činidla nad vzorek v měřící kádince vložení kádinky do zařízení, vytvoření vakua, zahájení měření

23 HALOGENOVÝ ANALYZÁTOR Princip: Stanovení vlhkosti plastu pomocí halogenového analyzátoru patří mezi nejnovější a efektivní způsoby stanovení vlhkosti u plastů. Přístroj pracuje na základě termogravimetrického principu, kdy na začátku měření stanoví analyzátor vlhkosti hmotnost vzorku (minimální hmotnost vzorku je 1 10g), který je následně vestavěným halogenovým topným modulem (topnou spirálou) rychle zahříván a následně dochází k odpařování vlhkosti z daného vzorku polymeru. Přístroj během sušení stanovuje neustále hmotnost vzorku (aktuální úbytek vlhkosti je zobrazován na přístroji) a po ukončení sušení se zobrazí výsledná hodnota obsahu vlhkosti. Výhodou halogenového topného modulu je jeho rychlost zahřívání, neboť halogenový analyzátor potřebuje kratší dobu pro dosažení maximálního topného výkonu, ve srovnání s běžným infračerveným modulem nebo s metodou ztráty hmotnosti sušením. Halogenový analyzátor Sartorius w m m m m 1 hmotnost vzorku před sušením [g] m 2 hmotnost vzorku po sušení [g] video

24 vlhkost teplota Navlhavost a sušení plastů SUŠENÍ V SUŠÁRNÁCH Dělení sušáren: podle uspořádání procesu podle oběhového systému: s přetržitým provozem uzavřený oběh s nepřetržitým provozem (např. válcová sušárna s vytápěnými válci) otevřený oběh podle tlaku při kterém se suší vzduch nasycený vlhkostí atmosférické se odvádí do volného prostoru vakuové s nuceným oběhem podle vzájemného pohybu sušeného materiálu a média přirozený oběh nezaručuje stejnoměrnou teplotu souproudé zpočátku na sebe působí materiál s největším obsahem vlhkosti a suchý vzduch s největší teplotou. Ze sušárny odchází materiál s nejnižší a vzduch s nejvyšší vlhkostí. Sušící potenciál se během sušení zmenšuje a tomu odpovídá i pokles rychlosti sušení. Tento způsob je vhodnější pro materiály snášející intenzivnější sušení ve vlhkém stavu. plast vzduch vzduch plast dráha dráha

25 vlhkost teplota Navlhavost a sušení plastů SUŠENÍ V SUŠÁRNÁCH protiproudé sušící médium s nejvyšší teplotou a nejnižší vlhkostí se stýká s vysušeným materiálem, zatímco ochlazený vzduch s vysokou vlhkostí přichází do styku s vlhkým materiálem vstupujícím do sušárny. Sušící potenciál je po celé délce sušárny rozdělen rovnoměrně. Přesto je doba sušení delší než u souproudu (díky malému sušícímu potenciálu na vstupu). Vhodné pro materiály, které nesnášejí rychlé sušení. plast vzduch vzduch plast dráha dráha se zkříženými proudy dosahováno je jak velkého sušícího potenciálu, tak vysoké rychlosti sušení

26 SUŠENÍ V SUŠÁRNÁCH Sušení v peci: zastaralý způsob sušení přerušovaný proces v dávkách zcela otevřeno k okolí znečištění a ztráta materiálu nespolehlivá kontrola procesu závisí na vnějších podmínkách Sušení horkým vzduchem: kontinuální sušící proces instalace na stroji nebo vedle stroje bez výkonového omezení relativné vysoká spotřeba energie závisí na vnějších podmínkách Mikrovlné sušení: k ohřevu dochází uvnitř materiálu a tlakem vznikající páry je vlhkost rychleji dopravována k povrchu, zatímco při klasickém ohřevu je nejprve ohřán povrch, kde je vyšší teplota, z povrchu uniká vlhkost rychle, avšak vnitřní vlhkost postupuje k povrchu pomalu. Schéma sušení horkým vzduchem dielektrický ohřev přerušovaný proces po dávkách omezené množství materiálu vhodné pouze pro laboratorní použití přesné řízení teploty a rychlé dosažení teploty v celém objemu Použití sušáren pro stanovení vlhkosti plastů má význam pouze orientační. Jedná se o srovnávací metodu, která vzhledem k dlouhým sušícím časům neposkytuje údaje o skutečném obsahu vody v materiálu.

27 SUŠENÍ V SUŠÁRNÁCH Sušení tlakovým vzduchem: kontinuální sušící proces nutnost sušení a čištění tlak. vzduchu možnost instalace na stroj nebo vedle stroje nízký výkon sušení nízké přímé, ale vysoké nepřímé energetické náklady nepřímá kontrola nad procesem sušení integrovaný systém transportu materiálu Schéma a princip sušení tlakovým vzduchem

28 SUŠENÍ V SUŠÁRNÁCH Sušení voštinovými kotouči: uzavřený systém pro sušení nízký rosný bod (-50 o C) nákladná výměna znečištěných kotoučů tento systém využívá dvou navzájem propojených systémů: uzavřený sušící systém a otevřený sušící systém pro regeneraci vzduchu. Rotor adsorpčního odvlhčovacího zařízení, nebo-li voštinový kotouč má malé vzduchové kanálky s velmi velkou kontaktní plochou. Uvnitř těchto kanálků je nanesena látka, která pohlcuje vlhkost (tj. silikagel, lithium chlorid, molekulární síto atd.). vzduch procesu mokrý vzduch suchý vzduch Schéma voštinového kotouče Silikagel je zastoupen především v amorfní formě SiO 2. Je chemicky neutrální a odolný vůči většině kyselin, je však citlivý vůči zásaditým látkám. Silikagel je používán především ve formě granulátu a kuliček, což vede k příznivé tlakové ztrátě a minimálnímu otěru u dynamických sušicích procesů. Silikagel

29 SUŠENÍ V SUŠÁRNÁCH Sušení voštinovými kotouči: Je-li odvlhčovací zařízení v chodu, dva vzduchové proudy procházejí současně dvěma sektory tohoto rotoru. Jeden proud je odvlhčován, zatímco druhý proud je horký a regeneruje rotor. Vlhkost je pak odváděna ve formě vlhkého a teplého vzduchu ze zařízení ven. Jedná se o velmi kompaktní provedení sušárny. Velice pozitivní je poměrně nízká hodnota rosného bodu (-50 C), která má vliv na účinnost sušárny. Princip sušení voštinovými kotouči

30 SUŠENÍ V SUŠÁRNÁCH Sušení suchým vzduchem: kontinuální sušící proces (převážně) uzavřený systém s molekulovými síty nízký rosný bod (-50 o C) částečně otevřený systém pro regeneraci instalace na stroji nebo vedle stroje bez omezení výkonu způsob nezávislý na okolních podmínkách komplexní a rozsáhlý sušící systém, nejrozšířenější k jednomu agregátu možno přiřadit více sušících sil se samostatným dotápěním Princip sušení suchým vzduchem

31 SUŠENÍ V SUŠÁRNÁCH Sušení ve vakuu: Pro tento typ sušení není rozhodujícím faktorem suchost vzduchu, ale vakuum dosažené v nádobě se sušeným materiálem. nižší teplota varu sušení nezávislé na okolních podmínkách kontinuální proces přípravy suchého materiálu snížený tlak v sušícím prostoru usnadňuje sušení použití u plastů u nichž je nebezpečí oxidace ve vzduchu při zvýšené teplotě kratší doba sušení než horkovzdušné sušárny instalace vedle stroje bez výkonového omezení Skříňová vakuová sušárna 1) plnění materiálu a jeho ohřev 2) vakuování a sušení materiálu 3) doprava suchého materiálu do stroje nebo zásobníku Vakuová sušárna Maguire Princip sušení ve vakuu

32 t [min] Navlhavost a sušení plastů SUŠENÍ V SUŠÁRNÁCH Sušení ve vakuu a horkým vzduchem porovnání časů h 5 h w m m m ,5 h 3,5 h m 1 hmotnost vzorku před sušením [g] m 2 hmotnost vzorku po sušení [g] ,5 h 20 2,5 h 2,5 h ,5 h Je-li úbytek hmotnosti < 0,1 %, lze materiál považovat za vysušený. 0 ABS PA PC PE-CO PET PMMA PSU PUR vakuum Vacuum Dehumidifying horký vzduch

33 NAVLHAVOST A SUŠENÍ PLASTŮ Závěrečné upozornění: Sušení i proces navlhání jsou vratné děje do násypky stroje se vkládá jen takové množství materiálu, které se zpracuje ca. do 30 min. Vhodnější je násypky strojů vyhřívat a udržovat tak teplotu materiálu proudem teplého vzduchu na potřebné výši. Vlhkost materiálu lze namísto převážně používaného sušení granulátu odstranit také během tavení v plastikační jednotce s odplyňovací zónou. Tato technika může mít vůči vysoušení granulátu technické, organizační a ekonomické výhody. Na druhé straně se však musí počítat s jistými omezeními a nevýhodami. Omezení se převážně omezuje na výrobu výstřiků v převážně tmavých barevných tónech s nízkou četností změny materiálu a barvy. sací jednotka + směšovací ventil centrální zdroj podtlaku s filtrací sila vstřikovací stroje Variabilita uspořádání transportního systému granulátu při vstřikování

34 Reference: [1] SOVA, A. KREBS, J. A KOL.: Termoplasty v praxi. Praha : Verlag Dashoeffer, CD. [2] Databanka plastů Campus [3] KOVAŘÍK, P.: Vliv vlhkosti granulátu na objemový index toku taveniny. Bakalářská práce. Liberec : TU v Liberci, 2007 [4] HARPER, CH.A.: Modern plastics handbook. New York, McGraw-Hill, [5] ČSN EN ISO [6] KREBS, J.: Teorie zpracování nekovových materiálů. Liberec : TU v Liberci, [7] HOŠIC, L. KRATOCHVÍL.: Periferie v technologii vstřikování plastů. Liberec : A.M. s.r.o. v Liberci [8] KOL.: Směrnice pro vstřikování konstrukčních termoplastů. Prospektový materiál fy. Bayer. [9] LENFELD, P.: Navrhování výrobků z plastů. Liberec : TU v Liberci. Studijní materiály. [10] Prospektové materiály fy. Colortronic
