1 NABÍDKA APLIKAČNÍ TECHNIKA UČEBNÍ OBOR TRUHLÁŘ EST + a.s. Podolí 1237, Ledeč nad Sázavou Telefon: prodej@estplus.cz

2 OBSAH 1. stříkací pistole EST nádobka horní GPF horní nádobka 3M - komplet náhradní vložky 3M stříkací pistole EST stříkací pistole EST tlaková nádobka AT2E stříkací pistole EST tlakový zásobník TZ10M stříkací pistole EST tlakový zásobník TZ10S komplet vysokotlakého zařízení Vario mix komplet vysokotlakého zařízení Vario mix pneumatická míchadla PM pneumatická míchadla PM504m regulace a filtrace stlačeného vzduchu ochranné pomůcky příslušenství pro přípravu nátěrových hmot odsávací stěny a boxy myčky pistolí, destilační zařízení, lis na plechovky

3 1. STŘÍKACÍ PISTOLE EST NÁDOBKA HORNÍ GPF 600 Vzduchová stříkací pistole s horním přívodem NH. Pistole se sníženým rozprašujícím výstupním tlakem pro finální lakování. Progresivní design, vyváženost a ergonomický tvar těla pistole zaručuje velmi dobré držení. Pistole je kompletována horní plastovou nádobkou GPF 600. Tryskové komplety jsou z nerezové oceli. Dodávají se v rozměrech 1,0; 1,2; 1,3; 1,4; 1,6; 1,8 ; 2,0 a 2,2 mm (označení 10U, 12U, 13U, 14U, 16U, 18U, 20U, 22U). Doporučená stříkací vzdálenost mm. Technické parametry doporučený tlak vzduchu - aplikace 2 3 bar průměrná spotřeba vzduchu l/min přívod vzduchu G ¼ přívod NH.M 16x1,5 hmotnost pistole..440g prodejní cena: 4.400,- Kč ( bez DPH ) 2. HORNÍ NÁDOBKA 3M - KOMPLET Stříkací pistoli EST 116 je možné dále kompletovat universální nádobkou horní 3M s pomocí spojovacího adapteru. S nádobkou 3M je možno aplikovat NH v jakémkoli úhlu. Výměna NH je snadná, rychlá s možností dalšího uskladnění nevystříkané jednosložkové NH. Vhodným používáním výměnných vložek nádobky 3M lze dále dosáhnout zajímavých úspor rozpouštědel. Komplet obsahuje: Univerzální nádobku 1ks, vložku 600 ml 2ks, vičko s filtrem 2ks, uzávěr 1ks, adaptér nádobka horní 3M - komplet prodejní cena: 1.049,- Kč ( bez DPH ) 3

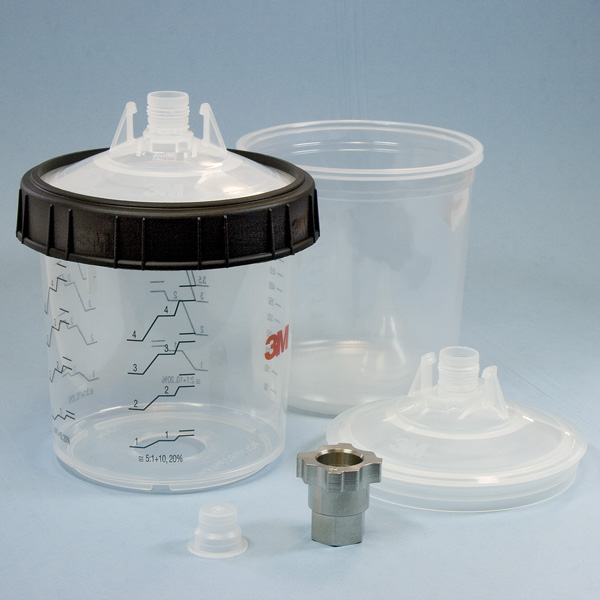

4 3. NÁHRADNÍ VLOŽKY 3M Komplet obsahuje: vložku 600 ml 3ks, vičko s filtrem 3ks náhradní vložky, víčka s filtrem prodejní cena 139,- Kč ( bez DPH ) 4. STŘÍKACÍ PISTOLE EST 216 Vzduchová stříkací pistole se spodním přívodem NH. Pistole se sníženým rozprašujícím výstupním tlakem pro finální lakování. Progresivní design, vyváženost a ergonomický tvar těla pistole zaručuje velmi dobré držení. Pistole je kompletována spodní AL nádobkou. Tryskové komplety jsou z nerezové oceli. Dodávají se v rozměrech 1,0; 1,2; 1,3; 1,4; 1,6; 1,8 ; 2,0 a 2,2 mm (označení 10U, 12U, 13U, 14U, 16U, 18U, 20U, 22U). Doporučená stříkací vzdálenost o objemu 1L. Technické parametry doporučený tlak vzduchu - aplikace bar průměrná spotřeba vzduchu l/min přívod vzduchu G ¼ přívod NH G 3/8 hmotnost pistole..445 g prodejní cena: 4.900,- Kč ( bez DPH ) 4

5 5. STŘÍKACÍ PISTOLE EST TLAKOVÁ NÁDOBKA AT2E Sestava vhodná pro aplikace silnovrstvých lazur. Stříkací pistole EST 246 Stříkací pistole pro tlakovou dopravu NH, kdy je aplikovaný materiál dopravován z tlakového zásobníku. Převážně pro aplikaci nátěrových hmot s vyšší viskozitou. Stříkací pistole se sníženým rozprašujícím výstupním tlakem pro finální lakování. Doporučená stříkací vzdálenost mm. Progresivní design, vyváženost a ergonomický tvar těla pistole zaručující velmi dobré držení. Tryskové komplety jsou z nerezové oceli. Dodávají se v rozměrech 1,0; 1,2; 1,3; 1,4; 1,6; 1,8; 2,0 a 2,2 mm (označení 10U, 12U, 13U, 14U, 16U, 18U, 20U, 22U). Doporučená stříkací vzdálenost mm. Technické parametry EST 246 Doporučený tlak vzduchu aplikace...2,5 3,5 bar průměrná spotřeba vzduchu l/min. přívod vzduchu...g ¼ přívod NH...M14 x 1,5 hmotnost pistole...470g Přetlaková nádobka AT2E Přetlaková hliníková nádobka o objemu 2 litry, k tlakové dopravě NH. Technické parametry objem...2 l pracovní přetlak...2 bary výstup NH...G 3/8 výstup vzduch...g 1/4 hmotnost...1,5 kg Sestava obsahuje: stříkací pistole EST 246 s tryskou dle výběru, kompletována přetlakovou nádobkou AT2E, dvojitou hadicí délky 1,5m pro napojení barva/vzduch, návlek na hadice, propojovací šroubení, přídavný regulátor tlaku vzduchu se šroubením a kohoutem, připojení vzduchu. prodejní cena: ,- Kč ( bez DPH ) 5

6 6. STŘÍKACÍ PISTOLE EST TLAKOVÝ ZÁSOBNÍK TZ10M Sestava vhodná pro aplikace většího množství NH s možností jejího míchání během aplikace. TLAKOVÝ ZÁSOBNÍK TZ 10M, nerezová nádoba Tlakový zásobník je vyroben z slitiny AL a slouží k tlakové dopravě materiálu NH. Ve víku tlakového zásobníku je instalováno pneumatické míchadlo. Tlakový zásobník se dodává s vnitřní nerezovou nádobou. Technické parametry Objem...9,9 l objem vnitřní nádoby...7,5 l pracovní přetlak...4,5 bar napojení tlakového vzduchu...rychlospojka RECTUS výstup NH...M14x1,5 výstup vzduch...g ¼ hmotnost...9,8 kg Sestava obsahuje: stříkací pistole EST 246 s tryskou dle výběru, kompletována tlakovým zásobníkem TZ10M s pneumatickým míchadlem, dvojitou hadicí délky 3m pro napojení barva/vzduch, návlek na hadice, propojovací šroubení, přídavný regulátor tlaku vzduchu se šroubením a kohoutem, připojení vzduchu. prodejní cena: ,- Kč ( bez DPH ) 6

7 7. STŘÍKACÍ PISTOLE EST TLAKOVÝ ZÁSOBNÍK TZ10S Sestava vhodná pro aplikace většího množství NH bez možnosti jejího míchání během aplikace. TLAKOVÝ ZÁSOBNÍK TZ 10S Tlakový zásobník je vyroben z slitiny AL a slouží k tlakové dopravě materiálu NH. Ve víku tlakového zásobníku není instalováno pneumatické míchadlo. Tlakový zásobník se dodává s vnitřní nerezovou nádobou. Sestava obsahuje: stříkací pistole EST 246 s tryskou dle výběru, kompletována tlakovým zásobníkem TZ10M bez pneumatického míchadla, dvojitou hadicí délky 3m pro napojení barva/vzduch, návlek na hadice, propojovací šroubení, přídavný regulátor tlaku vzduchu se šroubením a kohoutem, připojení vzduchu. prodejní cena: ,- Kč ( bez DPH ) 7

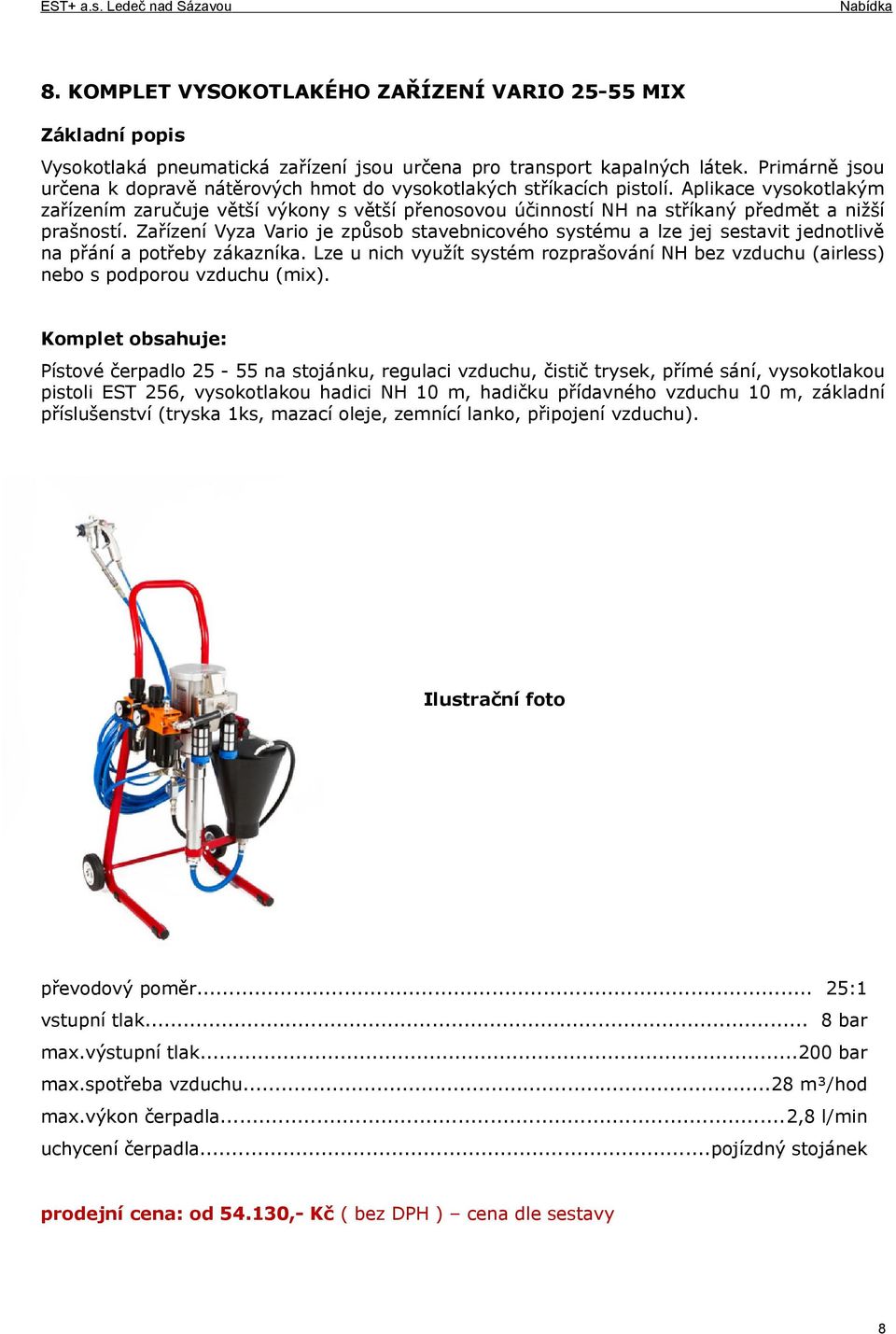

8 8. KOMPLET VYSOKOTLAKÉHO ZAŘÍZENÍ VARIO MIX Základní popis Vysokotlaká pneumatická zařízení jsou určena pro transport kapalných látek. Primárně jsou určena k dopravě nátěrových hmot do vysokotlakých stříkacích pistolí. Aplikace vysokotlakým zařízením zaručuje větší výkony s větší přenosovou účinností NH na stříkaný předmět a nižší prašností. Zařízení Vyza Vario je způsob stavebnicového systému a lze jej sestavit jednotlivě na přání a potřeby zákazníka. Lze u nich využít systém rozprašování NH bez vzduchu (airless) nebo s podporou vzduchu (mix). Komplet obsahuje: Pístové čerpadlo na stojánku, regulaci vzduchu, čistič trysek, přímé sání, vysokotlakou pistoli EST 256, vysokotlakou hadici NH 10 m, hadičku přídavného vzduchu 10 m, základní příslušenství (tryska 1ks, mazací oleje, zemnící lanko, připojení vzduchu). Ilustrační foto převodový poměr... 25:1 vstupní tlak... 8 bar max.výstupní tlak bar max.spotřeba vzduchu...28 m³/hod max.výkon čerpadla...2,8 l/min uchycení čerpadla...pojízdný stojánek prodejní cena: od ,- Kč ( bez DPH ) cena dle sestavy 8

9 9. KOMPLET VYSOKOTLAKÉHO ZAŘÍZENÍ VARIO MIX Komplet obsahuje: pístové čerpadlo na stojánku, regulaci vzduchu, čistič trysek, přímé sání, vysokotlakou pistoli EST 256, vysokotlakou hadici NH 10 m, hadičku přídavného vzduchu 10 m, základní příslušenství (tryska 1ks, mazací oleje, zemnící lanko, připojení vzduchu ) převodový poměr... 39:1 vstupní tlak... 8 bar max.výstupní tlak bar max.spotřeba vzduchu...48 m³/hod max.výkon čerpadla...2,8 l/min uchycení čerpadla...pojízdný stojánek Pistole EST 256 Vysokotlaká stříkací pistole s novým systémem rozprašování a novým designem těla pistole. Je určena pro vysokotlaká stříkací zařízení Vyza Vario s přídavným rozprachem vzduchu. Ilustrační foto max. provozní tlak bar max. tlak vzduchu - rozprach...4 bary přívod NH...M16x1,5 hmotnost...0,65 kg prodejní cena: ,- Kč ( bez DPH ) cena dle sestavy 9

10 10. PNEUMATICKÁ MÍCHADLA PM60 pneumatické míchadlo vhodné pro rozmíchání a přípravu nátěrové hmoty v lakovnách s výběrem několika délek hřídelí s vrtulkou. Hřídele i vrtulky jsou v nerezovém provedení. Možnost ruční manipulace a se stojánkem bez manipulace obsluhy. výkon... max. 60 W provozní tlak...0,5-7 bar připojení tlakového vzduchu...dn 8 průměr vrtule...75 mm otáčky ( doporučené ) ot/min dodávané délky hřídele včetně vrtule...330, 440, 550, 650 mm hmotnost cca...1,5 kg prodejní cena: od 4.275,- Kč ( bez DPH ) cena dle délky hřídele 11. PNEUMATICKÁ MÍCHADLA PM504M pneumatické míchadlo vhodné pro rozmíchání a přípravu nátěrové hmoty v lakovnách s výběrem několika délek hřídelí s vrtulkou. Hřídele i vrtulky jsou v nerezovém provedení. Možnost ruční manipulace a se stojánkem bez manipulace obsluhy. výkon... max. 70 W provozní tlak...0,5-7 bar připojení tlakového vzduchu...dn 8 průměr vrtule mm otáčky ( doporučené ) ot/min dodávané délky hřídele včetně vrtule...330, 440, 550, 650 mm hmotnost cca...1,5 kg prodejní cena: od 5.670,- Kč ( bez DPH ) cena dle délky hřídele 10

11 12. REGULACE A FILTRACE STLAČENÉHO VZDUCHU Pro kvalitní aplikaci nátěrových hmot při použití pneumatické stříkací techniky je velice důležitá dokonalá čistota a regulace stlačeného vzduchu. Pro tuto oblast nabízíme několik druhů filtračních jednotek a regulačních prvků, které tyto požadavky zajistí. Volba těchto komponent je závislá na používaném pneumatickém nářadí, jejich spotřebě stlačeného vzduchu, požadavku na čistotu vzduchu a provozního tlaku. Volbu těchto komponent je nejlépe konzultovat se zkušenými techniky EST+a.s. Filtr Donaldson regulátor tlaku s odlučovačem RT4 regulátor tlaku s odlučovačem Metalwork regulátor tlaku Metalwork Filtry, regulátory, odlučovače a přimazávače lze doplnit a osadit ychlospojkami, šroubeními a hadicemi dle přání a požadavků zákazníků. Hadice na stlačený vzduch i na nátěrové hmoty dodáváme v délkách dle potřeby a osazené armaturami. Přimazávač Metalwork prodejní cena: na vyžádání 11

12 13. OCHRANNÉ POMŮCKY Důležitou součástí vybavení obsluhy při aplikaci nátěrových hmot všech druhů jsou i osobní ochranné pomůcky. Hlavně ochrana dýchacích cest. V této oblasti je velká škála komponent, které zaručují dokonalou ochranu nejen proti prachu, který vzniká při aplikaci, ale i ochranu proti škodlivým účinkům vypařujících se rozpouštědel a jejich aerosolům. Zajišťujeme a dodáváme osobní ochranné prostředky od nejjednodušších ( proti prachu ) až po nejdokonalejší ( proti prachu i rozpouštědlům ). Volbu těchto komponent je nejlépe konzultovat se zkušenými techniky EST+a.s. Polomaska proti prachu Polomaska proti prachu a aerosolům Polomaska s filtry Polomaska s aktivním uhlím celo obličejová maska s filtry Antistatická lakýrnická kombinéza bez obsahu silikonu prodejní cena: na vyžádání 12

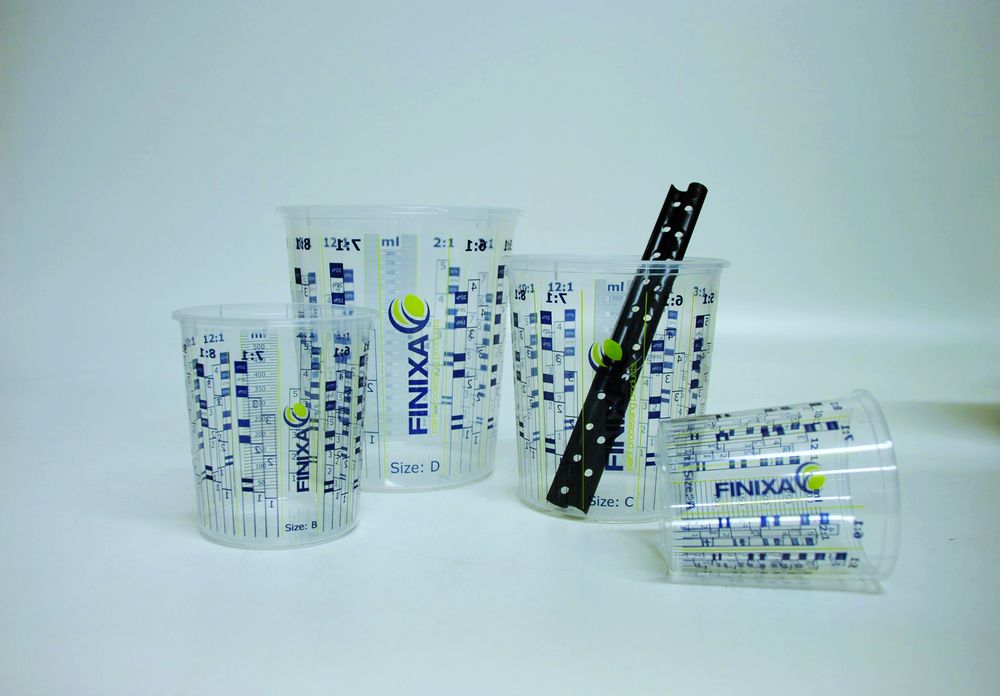

13 14. PŘÍSLUŠENSTVÍ PRO PŘÍPRAVU NÁTĚROVÝCH HMOT Každá aplikace nátěrových hmot vyžaduje její dokonalou přípravu. K tomu dodáváme příslušenství pro její jednoduché natužení ( dvousložkové NH ), rozmíchání, filtraci a měření viskozity. Dále do této kategorie patří čistící sada pro dokonalé vyčištění stříkací techniky ( pistole, trysky ), rukavice pro lakýrníky, utěrky, maskovací pásky, snímatelný lak apod. Tento sortiment od firmy FINIXA je široký, zaručující profesionální práci za výhodné ceny. V předložené nabídce je jen pár vybraných komponent na ukázku. míchací a tužící kelímky míchací pravítka filtrační nálevky jednorázové i omyvatelné Čistící sada kartáčků a jehel čistící utěrky měrka barev měření vrstvy nástřiku 13

14 Snímatelný lak do kabin a boxů Popisovače značkovače maskovací pásky antistatické utěrky rozstřiková lahvička na ředidla zakapávací lahvičky prodejní cena: na vyžádání 14

15 15. ODSÁVACÍ STĚNY A BOXY Podlahové odsávací stěny, podlahové odsávací boxy a stolové odsávací boxy se suchým filtračním systémem pro nástřik kapalných nátěrových hmot. Stěny a boxy zaručují odsávání přestřiků nátěrových hmot při aplikaci. Tím je zamezeno víření a usedání poletujícího prachu při aplikaci na výrobky a v prostoru kde se aplikace provádí. Zkušení technici EST+a.s. Vám navrhnou nejvhodnější technické a ekonomické řešení návrhu pracoviště. Podlahové odsávací stěny OPS Typ OPS 12 OPS 18 OPS 24 OPS 30 Pracovní šířka mm mm mm mm Pracovní výška Celková šířka mm mm mm mm Celková hloubka 850 mm 850 mm 850 mm 850 mm Celková výška - bez ventilátoru Celková výška - s ventilátorem mm mm mm mm Vnější rozměry Podlahové odsávací boxy OPS Typ OPS 12.1 OPS 18.1 OPS 24.1 OPS 30.1 Pracovní šířka mm mm mm mm Pracovní výška Hloubka pracovního prostoru mm mm mm mm Celková šířka mm mm mm mm Celková hloubka mm mm mm mm Celková výška - bez ventilátoru mm mm mm mm Celková výška - s ventilátorem mm mm mm mm Vnější rozměry 15

16 Stolové odsávací boxy OSS Typ OSS 12 OSS 18 OSS 24 Šířka pracovního prostoru mm mm mm Výška pracovního stolu 750 mm 750 mm 750 mm Výška pracovního prostoru mm mm mm Hloubka pracovního prostoru mm mm mm Celková šířka mm mm mm Celková hloubka mm mm mm Celková výška - bez ventilátoru mm mm mm Celková výška - s ventilátorem mm mm mm Vnější rozměry prodejní cena: na vyžádání cena dle sestavy zákazníkovi na míru 16

17 16. MYČKY PISTOLÍ, DESTILAČNÍ ZAŘÍZENÍ, LIS NA PLECHOVKY Zařízení pro ekologické čištění stříkacích pistolí a znečištěných rozpouštědel. Dbejte na ekologii a vyberte si z naší nabídky ekologicky šetrných čistících zařízení. Myčky pistolí usnadňují práci při čištění stříkacích pistolí a příslušenství. Dokonale vyčištěná stříkací pistole je zárukou vysoké kvality nástřiku při každém použití. Při požívání myčky je i znatelná úspora rozpouštědel. Nejpoužívanější a nejprodávanější myčky pistolí MODEL 160 MINI SUPER Myčka pro ruční mytí stříkacích pistolí a příslušenství, znečištěných od barev na bázi organických rozpouštědel. Rozměry mm Odvod výparů 120 mm Doprava mycího média pneumatické čerpadlo Tlak vzduchu 6 10 bar Hmotnost 40 kg prodejní cena: ,- Kč ( bez DPH ) MODEL 165 MINI STAR Myčka pro ruční mytí stříkacích pistolí a příslušenství, znečištěných od barev na bázi organických rozpouštědel a vodou ředitelných, s dvěma oddělenými pracovními prostory. Rozměry mm Odvod výparů 150 mm Doprava mycího média pneumatické čerpadlo Tlak vzduchu 6 10 bar Hmotnost 58 kg prodejní cena: ,- Kč ( bez DPH ) 17

18 MODEL 173 Myčka pro ruční a automatické mytí stříkacích pistolí a příslušenství, znečištěných od barev na bázi organických rozpouštědel. Rozměry mm Odvod výparů 120 mm Doprava mycího média pneumatické čerpadlo Tlak vzduchu 6 10 bar Hmotnost 45 kg prodejní cena: ,- Kč ( bez DPH ) MODEL 180CX BEST Myčka pro ruční a automatické mytí stříkacích pistolí a příslušenství, znečištěných od barev na bázi organických rozpouštědel. Mytí 2 pistolí současně. Rozměry mm Rozměr mycí nádoby mm Doprava mycího média pneumatické čerpadlo Tlak vzduchu 6 10 bar Hmotnost 70 kg prodejní cena: ,- Kč ( bez DPH ) 18

19 Destilační přístroj MODEL D12A Destilační přístroj slouží k účinnému čištění a recyklaci znečištěných rozpouštědel. Principem je efektivní využití různého bodu varu látek k jejich spolehlivé separaci a odloučení. Destilační přístroje navrhujeme vždy pro snadný, bezpečný provoz a s ekologicky přívětivým výsledkem. Rozměry mm Napájení 230 V 1 kw Pracovní teplota 200 C Hmotnost 78 kg prodejní cena: ,- Kč ( bez DPH ) PNEUMATICKÝ LIS PRO LISOVÁNÍ PLECHOVEK MODEL 206 Pneumatický lis pro lisování plechovek má dvojitou ochranu proti špatné manipulaci a může lisovat plechovky různých rozměrů případně až do objemu 30 litrů. Plechovky musí být zcela prázdné. Lis výrazně sníží rozměry plechovek, které se pak snadněji likvidují. Technické parametry Hmotnost...95 kg Vnější rozměry x 450 x 1780 mm Rozměry lisovací komory x 350 x 580 mm Tlačící síla pístu...8 bar 1600 kg Funkce...pneumatická prodejní cena: ,- Kč ( bez DPH ) 19
