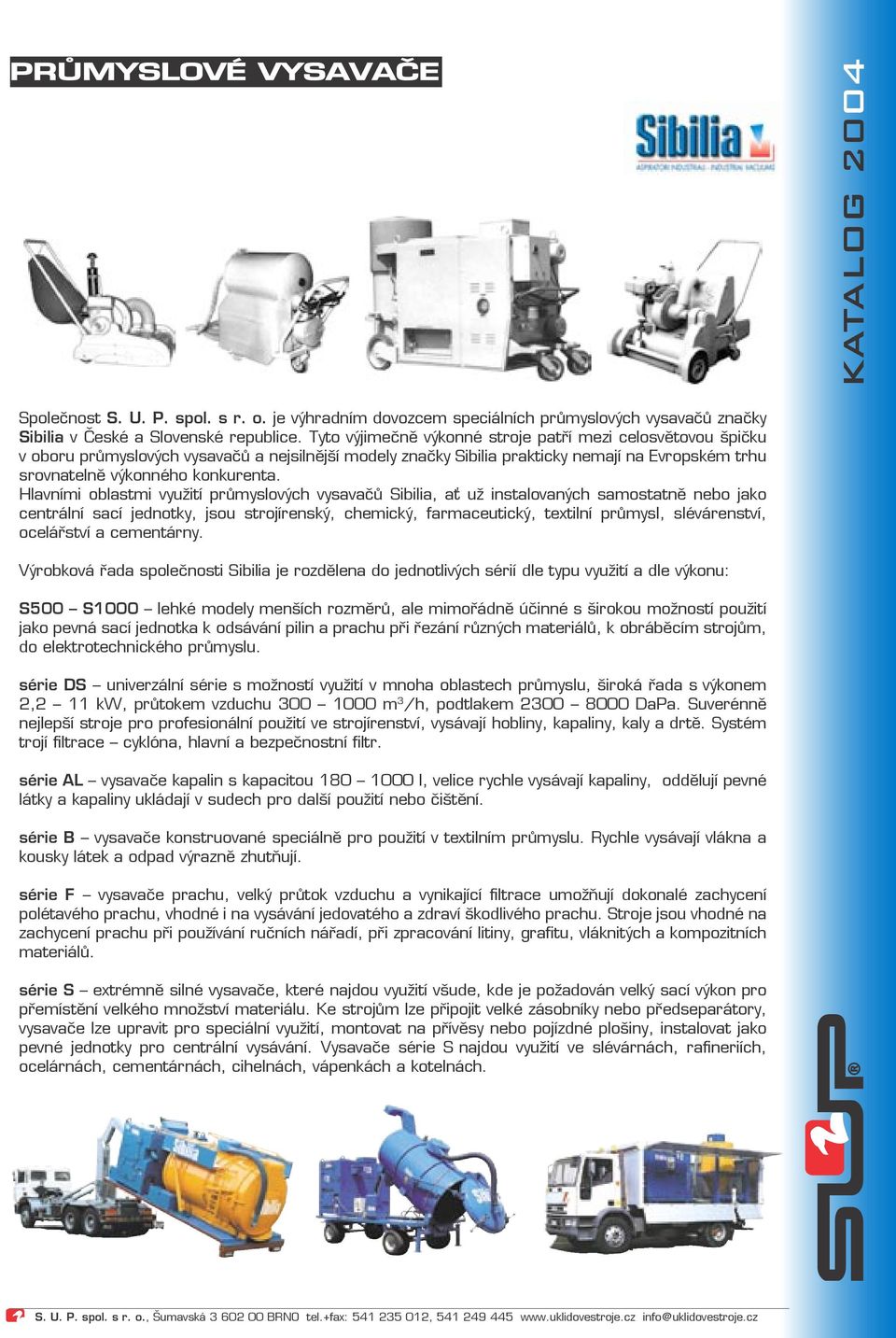

1 PRŮMYSLOVÉ VYSAVAČE KATALOG 2004 Společnost S. U. P. spol. s r. o. je výhradním dovozcem speciálních průmyslových vysavačů značky Sibilia v České a Slovenské republice. Tyto výjimečně výkonné stroje patří mezi celosvětovou špičku v oboru průmyslových vysavačů a nejsilnější modely značky Sibilia prakticky nemají na Evropském trhu srovnatelně výkonného konkurenta. Hlavními oblastmi využití průmyslových vysavačů Sibilia, ať už instalovaných samostatně nebo jako centrální sací jednotky, jsou strojírenský, chemický, farmaceutický, textilní průmysl, slévárenství, ocelářství a cementárny. Výrobková řada společnosti Sibilia je rozdělena do jednotlivých sérií dle typu využití a dle výkonu: S500 S1000 lehké modely menších rozměrů, ale mimořádně účinné s širokou možností použití jako pevná sací jednotka k odsávání pilin a prachu při řezání různých materiálů, k obráběcím strojům, do elektrotechnického průmyslu. série DS univerzální série s možností využití v mnoha oblastech průmyslu, široká řada s výkonem 2,2 11 kw, průtokem vzduchu m 3 /h, podtlakem DaPa. Suverénně nejlepší stroje pro profesionální použití ve strojírenství, vysávají hobliny, kapaliny, kaly a drtě. Systém trojí filtrace cyklóna, hlavní a bezpečnostní filtr. série AL vysavače kapalin s kapacitou l, velice rychle vysávají kapaliny, oddělují pevné látky a kapaliny ukládají v sudech pro další použití nebo čištění. série B vysavače konstruované speciálně pro použití v textilním průmyslu. Rychle vysávají vlákna a kousky látek a odpad výrazně zhutňují. série F vysavače prachu, velký průtok vzduchu a vynikající filtrace umožňují dokonalé zachycení polétavého prachu, vhodné i na vysávání jedovatého a zdraví škodlivého prachu. Stroje jsou vhodné na zachycení prachu při používání ručních nářadí, při zpracování litiny, grafitu, vláknitých a kompozitních materiálů. série S extrémně silné vysavače, které najdou využití všude, kde je požadován velký sací výkon pro přemístění velkého množství materiálu. Ke strojům lze připojit velké zásobníky nebo předseparátory, vysavače lze upravit pro speciální využití, montovat na přívěsy nebo pojízdné plošiny, instalovat jako pevné jednotky pro centrální vysávání. Vysavače série S najdou využití ve slévárnách, rafineriích, ocelárnách, cementárnách, cihelnách, vápenkách a kotelnách.

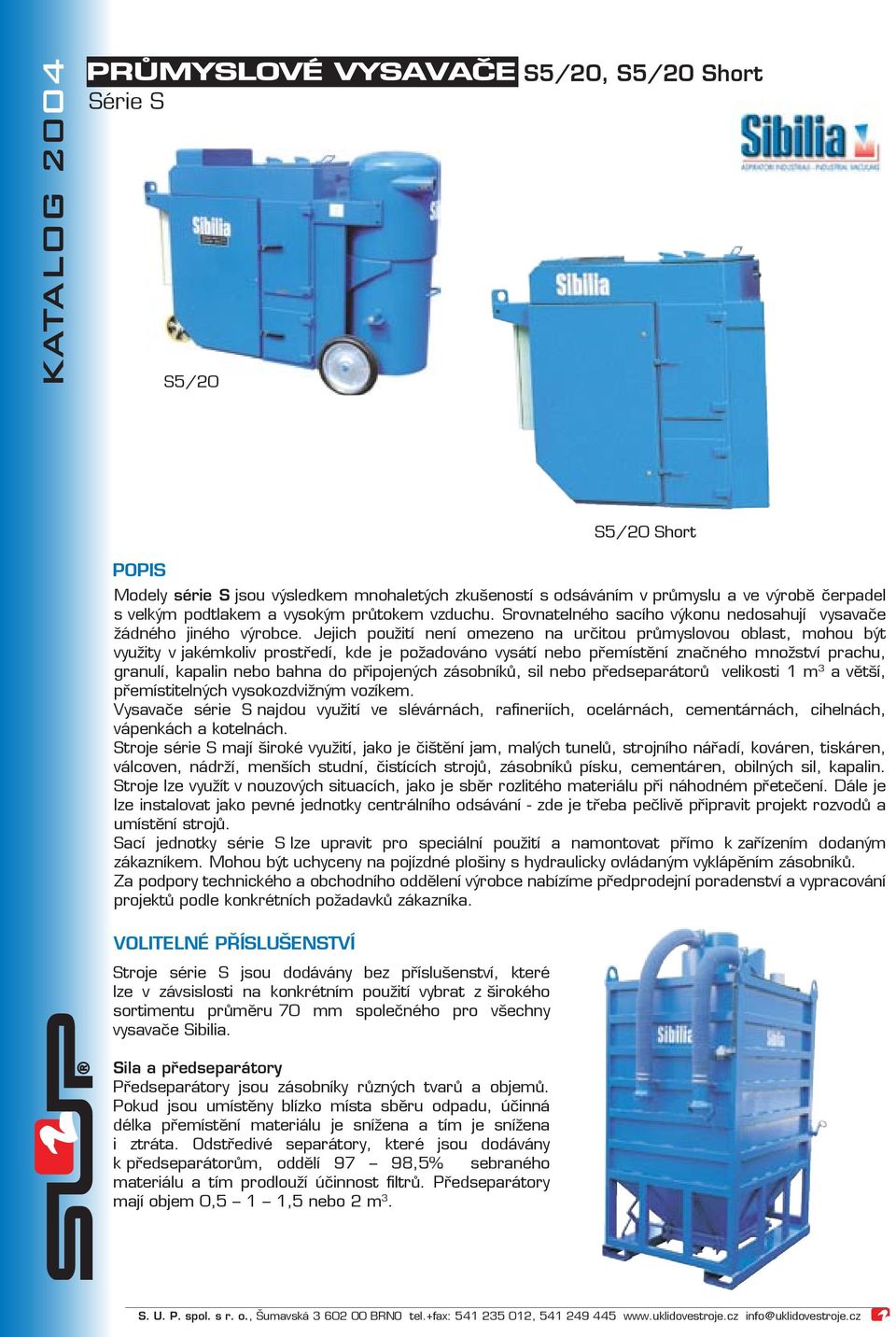

2 KATALOG 2004 PRŮMYSLOVÉ VYSAVAČE S5/20 S5/20, S5/20 Short S5/20 Short POPIS Modely série S jsou výsledkem mnohaletých zkušeností s odsáváním v průmyslu a ve výrobě čerpadel s velkým podtlakem a vysokým průtokem vzduchu. Srovnatelného sacího výkonu nedosahují vysavače žádného jiného výrobce. Jejich použití není omezeno na určitou průmyslovou oblast, mohou být využity v jakémkoliv prostředí, kde je požadováno vysátí nebo přemístění značného množství prachu, granulí, kapalin nebo bahna do připojených zásobníků, sil nebo předseparátorů velikosti 1 m 3 a větší, přemístitelných vysokozdvižným vozíkem. Vysavače série S najdou využití ve slévárnách, rafineriích, ocelárnách, cementárnách, cihelnách, vápenkách a kotelnách. Stroje série S mají široké využití, jako je čištění jam, malých tunelů, strojního nářadí, kováren, tiskáren, válcoven, nádrží, menších studní, čistících strojů, zásobníků písku, cementáren, obilných sil, kapalin. Stroje lze využít v nouzových situacích, jako je sběr rozlitého materiálu při náhodném přetečení. Dále je lze instalovat jako pevné jednotky centrálního odsávání - zde je třeba pečlivě připravit projekt rozvodů a umístění strojů. Sací jednotky série S lze upravit pro speciální použití a namontovat přímo k zařízením dodaným zákazníkem. Mohou být uchyceny na pojízdné plošiny s hydraulicky ovládaným vyklápěním zásobníků. Za podpory technického a obchodního oddělení výrobce nabízíme předprodejní poradenství a vypracování projektů podle konkrétních požadavků zákazníka. VOLITELNÉ PŘÍSLUŠENSTVÍ Stroje série S jsou dodávány bez příslušenství, které lze v závsislosti na konkrétním použití vybrat z širokého sortimentu průměru 70 mm společného pro všechny vysavače Sibilia. Sila a předseparátory Předseparátory jsou zásobníky různých tvarů a objemů. Pokud jsou umístěny blízko místa sběru odpadu, účinná délka přemístění materiálu je snížena a tím je snížena i ztráta. Odstředivé separátory, které jsou dodávány k předseparátorům, oddělí 97 98,5% sebraného materiálu a tím prodlouží účinnost filtrů. Předseparátory mají objem 0,5 1 1,5 nebo 2 m 3.

3 PRŮMYSLOVÉ VYSAVAČE S5/20, S5/20 Short TECHNICKÁ DATA Model: S5/20 S5/20 Short Max. podtlak (DaPa): Průtok vzduchu (m 3 /h): Výkon (kw): Čerpadlo: rotační dmychadlo rotační dmychadlo Zásobník (l): 160 * Průměr sací hadice (mm): Hlavní kapsový filtr (cm 2 ): Bezpečnostní filtr (cm 2 ): Sací výkon (m3/h): 4 4 (hadice 15 m, písek) Rozměry (dšv mm): 2040x870x x750x1450 Hmotnost (kg): * lze připojit zásobník nebo předseparátor až 3 m 3 sila a předseparátory KATALOG 2004 vysoce výkonné sací čerpadlo Sibilia Model S5/20 má tříkomorový systém na rozdělení vysátého materiálu. Skládá se z odstředivého separátoru se sběrným zásobníkem a sondou na sledování naplnění zásobníku, hlavního filtru s automatickým oklepem a náhradní kazetou. Prach, který je oklepáván z hlavního filtru je shromažďován ve specielní prachové komoře. Pozoruhodného sacího výkonu je dosaženo díky výkonnému čerpadlu se specielními chlopněmi s automatickým chlazením a bezpečnostními filtry.

4 KATALOG 2004 PRŮMYSLOVÉ VYSAVAČE S8 E-D, S8 E-D Short S8 E-D Short S8 E-D POPIS Modely série S jsou výsledkem mnohaletých zkušeností s odsáváním v průmyslu a ve výrobě čerpadel s velkým podtlakem a vysokým průtokem vzduchu. Srovnatelného sacího výkonu nedosahují vysavače žádného jiného výrobce. Jejich použití není omezeno na určitou průmyslovou oblast, mohou být využity v jakémkoliv prostředí, kde je požadováno vysátí nebo přemístění značného množství prachu, granulí, kapalin nebo bahna do připojených zásobníků, sil nebo předseparátorů velikosti 1 m 3 a větší, přemístitelných vysokozdvižným vozíkem. Vysavače série S najdou využití ve slévárnách, rafineriích, ocelárnách, cementárnách, cihelnách, vápenkách a kotelnách. Stroje série S mají široké využití, jako je čištění jam, malých tunelů, strojního nářadí, kováren, tiskáren, válcoven, nádrží, menších studní, čistících strojů, zásobníků písku, cementáren, obilných sil, kapalin. Stroje lze využít v nouzových situacích, jako je sběr rozlitého materiálu při náhodném přetečení. Dále je lze instalovat jako pevné jednotky centrálního odsávání - zde je třeba pečlivě připravit projekt rozvodů a umístění strojů. Sací jednotky série S lze upravit pro speciální použití a namontovat přímo k zařízením dodaným zákazníkem. Mohou být uchyceny na pojízdné plošiny s hydraulicky ovládaným vyklápěním zásobníků. Za podpory technického a obchodního oddělení výrobce nabízíme předprodejní poradenství a vypracování projektů podle konkrétních požadavků zákazníka. VOLITELNÉ PŘÍSLUŠENSTVÍ Stroje série S jsou dodávány bez příslušenství, které lze v závsislosti na konkrétním použití vybrat z širokého sortimentu průměru 80 mm společného pro všechny vysavače Sibilia. Sila a předseparátory Předseparátory jsou zásobníky různých tvarů a objemů. Pokud jsou umístěny blízko místa sběru odpadu, účinná délka přemístění materiálu je snížena a tím je snížena i ztráta. Odstředivé separátory, které jsou dodávány k předseparátorům, oddělí 97 98,5% sebraného materiálu a tím prodlouží účinnost filtrů. Předseparátory mají objem 0,5 1 1,5 nebo 2 m 3.

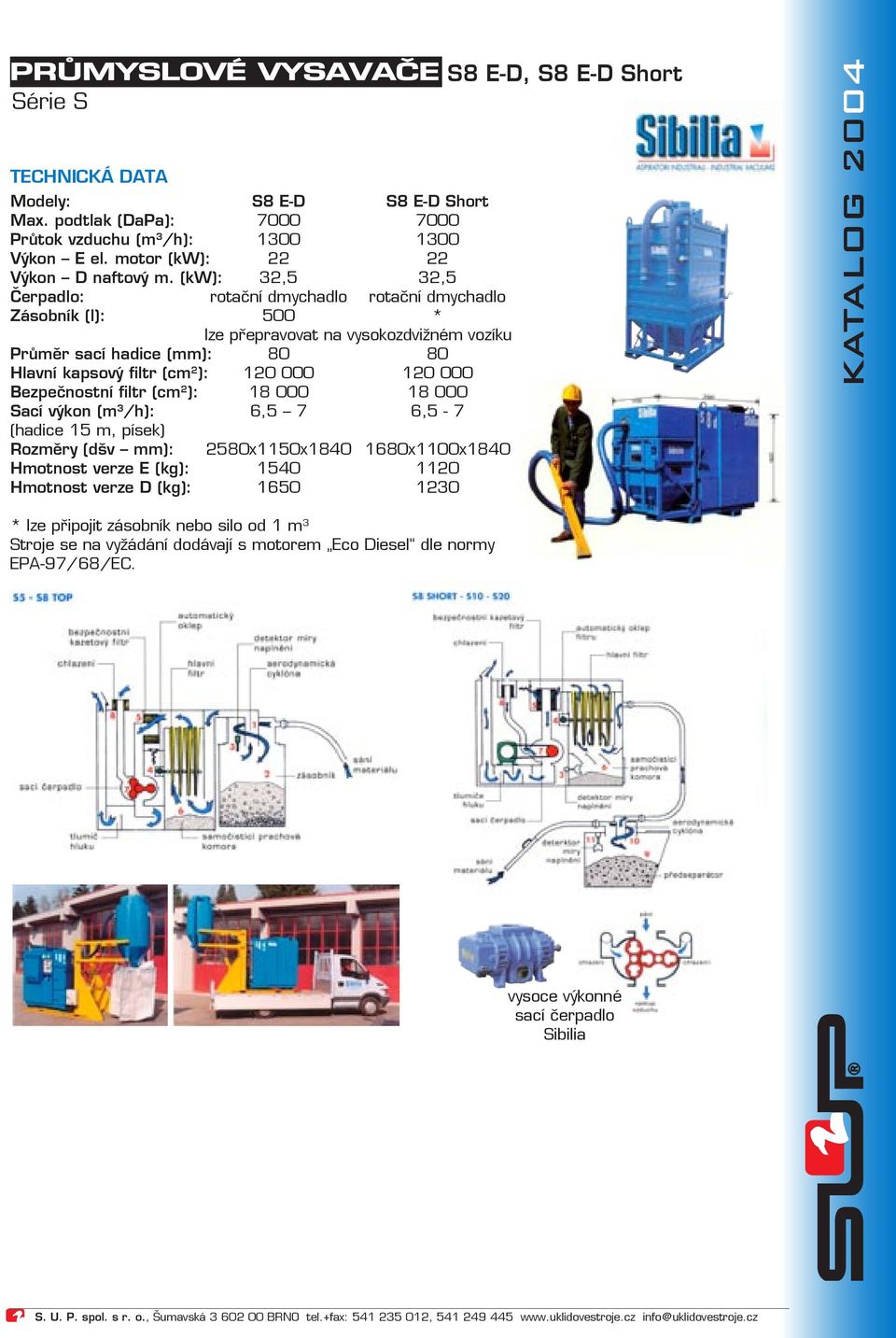

5 PRŮMYSLOVÉ VYSAVAČE S8 E-D, S8 E-D Short TECHNICKÁ DATA Modely: S8 E-D S8 E-D Short Max. podtlak (DaPa): Průtok vzduchu (m 3 /h): Výkon E el. motor (kw): Výkon D naftový m. (kw): 32,5 32,5 Čerpadlo: rotační dmychadlo rotační dmychadlo Zásobník (l): 500 * lze přepravovat na vysokozdvižném vozíku Průměr sací hadice (mm): Hlavní kapsový filtr (cm 2 ): Bezpečnostní filtr (cm 2 ): Sací výkon (m 3 /h): 6,5 7 6,5-7 (hadice 15 m, písek) Rozměry (dšv mm): 2580x1150x x1100x1840 Hmotnost verze E (kg): Hmotnost verze D (kg): KATALOG 2004 * lze připojit zásobník nebo silo od 1 m 3 Stroje se na vyžádání dodávají s motorem Eco Diesel dle normy EPA-97/68/EC. vysoce výkonné sací čerpadlo Sibilia

6 KATALOG 2004 PRŮMYSLOVÉ VYSAVAČE S10 E-D, S20 E-D POPIS Modely S10 a S20 tvoří samostatnou kategorii průmyslových vysavačů se sacím výkonem, který nemá na trhu srovnatelnou konkurenci. Jejich použití není omezeno na určitou průmyslovou oblast, mohou být využity v jakémkoliv prostředí, kde je požadováno vysátí nebo přemístění značného množství prachu, štěrku, granulí, kapalin nebo bahna. Vysavače série S najdou využití ve slévárnách, rafineriích, ocelárnách, cementárnách, cihelnách, vápenkách a kotelnách. Lze je instalovat jako pevné jednotky centrálního odsávání. Sací jednotky série S lze upravit pro speciální použití a namontovat přímo k zařízením dodaným zákazníkem. Mohou být uchyceny na pojízdné plošiny s hydraulicky ovládaným vyklápěním zásobníků. Za podpory technického a obchodního oddělení výrobce nabízíme předprodejní poradenství a vypracování projektů podle konkrétních požadavků zákazníka. Modely S10 a S20 mohou být dodány na speciálním přívěsu, který umožňuje snadné přemísťování stroje uvnitř provozu. VOLITELNÉ PŘÍSLUŠENSTVÍ Stroje série S jsou dodávány bez příslušenství, které lze v závsislosti na konkrétním použití vybrat z širokého sortimentu průměru 80/100/120 mm společného pro všechny vysavače Sibilia. Sila a předseparátory Předseparátory jsou zásobníky různých tvarů a objemů. Pokud jsou umístěny blízko místa sběru odpadu, účinná délka přemístění materiálu je snížena a tím je snížena i ztráta. Odstředivé separátory, které jsou dodávány k předseparátorům, oddělí 97 98,5% sebraného materiálu a tím prodlouží účinnost filtrů. Předseparátory mají objem 0,5 1 1,5 nebo 2 m 3.

7 PRŮMYSLOVÉ VYSAVAČE S10 E-D, S20 E-D TECHNICKÁ DATA Model: S10 E-D S20 E-D Max. podtlak (DaPa): Průtok vzduchu (m 3 /h): Výkon E el.motor (kw): Výkon D naftový m. (kw): Čerpadlo: rotační dmychadlo rotační dmychadlo Zásobník (l): * * Průměr sací hadice (mm): /120 Hlavní kapsový filtr (cm 2 ): Bezpečnostní filtr (cm 2 ): Sací výkon (m 3 /h): 9, (hadice 15 m, písek) Rozměry verze E (dšv mm): 2600x1350x x1500x2260 Hmotnost verze E (kg): Rozměry verze D (dšv mm): 2540x1550x x1750x2260 Hmotnost verze D (kg): kapsový filtr bezpečnostní filtr KATALOG 2004 * lze připojit zásobník nebo silo od 1 m 3 Stroje se na vyžádání dodávají s motorem Eco Diesel dle normy EPA-97/68/EC. čištění prachové komory vysoce výkonné sací čerpadlo Sibilia

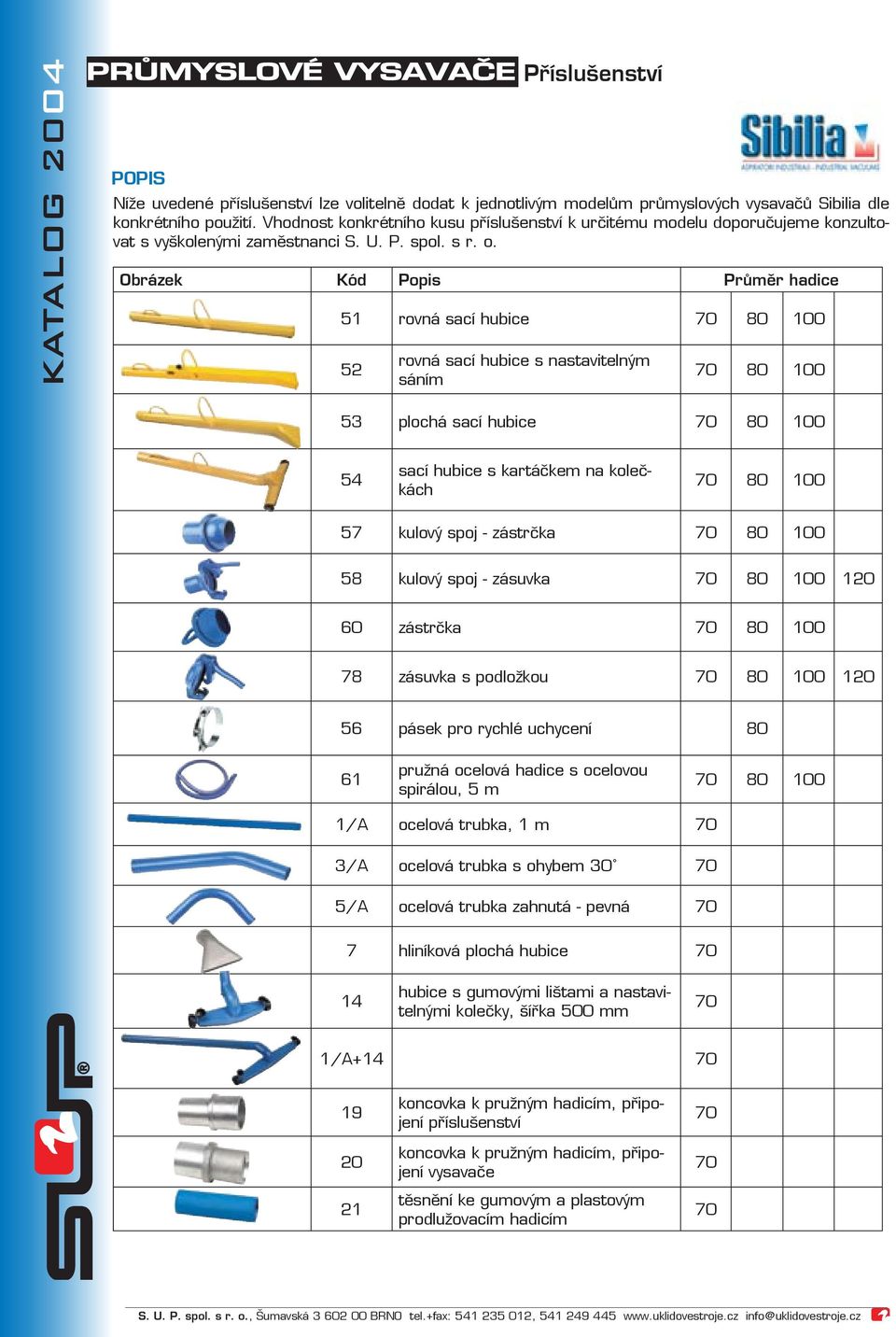

8 KATALOG 2004 PRŮMYSLOVÉ VYSAVAČE Příslušenství POPIS Níže uvedené příslušenství lze volitelně dodat k jednotlivým modelům průmyslových vysavačů Sibilia dle konkrétního použití. Vhodnost konkrétního kusu příslušenství k určitému modelu doporučujeme konzultovat s vyškolenými zaměstnanci S. U. P. spol. s r. o. Obrázek Kód Popis Průměr hadice 51 rovná sací hubice rovná sací hubice s nastavitelným sáním plochá sací hubice sací hubice s kartáčkem na kolečkách kulový spoj - zástrčka kulový spoj - zásuvka zástrčka zásuvka s podložkou pásek pro rychlé uchycení pružná ocelová hadice s ocelovou spirálou, 5 m /A ocelová trubka, 1 m 70 3/A ocelová trubka s ohybem /A ocelová trubka zahnutá - pevná 70 7 hliníková plochá hubice hubice s gumovými lištami a nastavitelnými kolečky, šířka 500 mm 70 1/A koncovka k pružným hadicím, připojení příslušenství koncovka k pružným hadicím, připojení vysavače těsnění ke gumovým a plastovým prodlužovacím hadicím
