1 ASEKO POOL TECHNOLOGY I Váš bazén může mít dokonale čistou vodu

2 Obsah Jak docílit, aby voda v bazénu byla křišťálově čirá? SANOSIL bezchlorová dezinfekce Elektrolýza soli Chlorová dezinfekce Profesionální řešení SONDY A ČERPADLA PŘÍSLUŠENSTVÍ ASEKO ORIGINÁLNÍ CHEMIE ASEKO SANOSIL bezchlorová dezinfekce ASIN Aqua Sanosil Komfortní řešení Nejúčinější bezchlorová dezinfekce 12 Elektrolýza soli ASIN Salt řešení pro VŠECHNY DOMÁCÍ bazény Vhodné pro všechny domácí bazény

3 Přehled řešení pro váš bazén Chlorová dezinfekce Profesionální řešení ASIN Aqua Dose 20 ASIN Aqua Redox 22 ASIN Aqua 24 ASIN Aqua Profi 28 Jednoduché řešení pro domácí bazény OPTIMÁLNÍ řešení pro domácí bazény PŘESNÉ ŘEŠENÍ ÚPRAVY BAZÉNOVÉ VODY PROFESIONÁLNÍ ŘEŠENÍ ÚPRAVY VODY V DOMÁCÍCH A VEŘEJNÝCH BAZÉNECH Vhodné pro sezónní bazény s dobou běhu filtrace do 4 hod. Vhodné pro domácí bazény s dobou běhu filtrace cca 6 hod. Vhodné pro bazény s vyšším nárokem na přesnost regulace Vhodné pro luxusní domácí a veřejné bazény 3 3

4 Jak docílit, aby voda v bazénu byla křišťálově čirá? Začneme tím nejdůležitějším. Co vlastně vodu znečišťuje. Je toho opravdu hodně. Voda jako základní předpoklad života je bohužel díky této vlastnosti ideálním prostředím pro množení se všeho živého. Ve vodě tím pádem budeme bojovat s bakteriemi, viry, plísněmi, kvasinkami, řasami a houbami. Zní to hrůzostrašně, ale metody boje jsou dostatečně známé a účinné. Společnost ASEKO za 20 let své vývojové činnosti připravila hodně prostředků pro tento boj. Abyste byli na boj připraveni, je nutné se seznámit s jeho základními principy. Správná a účinná úprava bazénové vody tak, aby voda byla nezávadná a na pohled jiskrná, musí zahrnovat dva základní chemické procesy dezinfekci a oxidaci. Dezinfekce navíc musí mít takzvaný reziduální účinek. To znamená, že dezinfekční účinnost musí přetrvávat v bazénové vodě po co nejdelší dobu. Jinými slovy. Při úpravě bazénové vody musíme zajistit její dezinfekci a to okamžitou i dlouhotrvající. Dále musíme zabezpečit dostatečně silný oxidační účinek, aby došlo k rozkladu všech organických zbytků usmrcených bakterií, řas, plísní, kvasinek a virů. Základní princip boje je tudíž pořád stejný. Usmrtit (dezinfikovat), spálit (oxidovat) a zamezit dalšímu množení (reziduální dezinfekce). Proto se používají zařízení na úpravu bazénové vody, jako je filtrace a automaty na chemické ošetření vody. Navíc platí velmi přísná hygienická pravidla daná vyhláškou č. 238/2011Sb na fyzikální a chemické požadavky na jakost vody v bazénech. Ta předepisuje následující základní fyzikální požadavky na jakost vody v bazénech: volný chlor 0,3 0,6 mg/l C 0,5 0,8 mg/l pro teplotu vody do 32 C 0,7 1,0 mg/l nad 32 C vázaný chlor <0,3 mg/l zjistíme z rozdílu chloru celkového a volného ph 6,5 7,6 redox potenciál mv průhlednost doporučujeme 7,0 (dle použité dezinfekce) > 750 ± 20 pro ph 6,5 7,3 > 770 ± 20 pro ph 7,3 7,6 nerušený pohled na celé dno Aby voda ve vašem bazénu byla čirá a nezávadná a odpovídala hygienickým požadavkům je nutné, aby byla filtrována a chemicky upravována. Následující postupy zajistí vodě ve vašem bazénu nejvyšší kvalitu. Filtrace: Voda je nasávána čerpadlem výpustí a z povrchu bazénu skimery nebo přepady přes oběhové čerpadlo do filtru, kde se čistí a pak je vytlačována tryskami zpět do bazénu. Vlastní filtr obsahuje pískovou náplň, ve které se zachycují nerozpustné nečistoty obsažené ve vodě. Po určité době filtrování dojde k zanesení písku, takže se stává pro vodu těžko prostupný. Písek je proto nutné proprat. Propírání se provádí tak, že se voda přivádí do filtru v opačném směru než při filtračním procesu. Dochází k zvíření písku a uvolňování nečistot, které písek zachytil. Tímto způsobem se voda odvádí do odpadu. Maximálního filtračního účinku můžeme dosáhnout výměnou běžné pískové náplně za speciální náplň ZEOGRAIN, jejíž filtrační účinnost je v porovnání s pískem nedosažitelná. Filtrační zařízení by mělo být v provozu tak dlouho, aby se celý objem bazénu alespoň 3x celý profiltroval. Přitom je nutné dbát, aby filtr byl osazen dostatečně výkonným čerpadlem. To by mělo umožnit prohnat celý objem bazénu filtrem cca za 3 4 hodiny. To znamená, že při objemu bazénu 30 m 3 by měl být výkon čerpadla 10 m 3 za hodinu. Filtrace bez správného chemického ošetření však sama o sobě nezabezpečí požadované parametry vody. S filtrací úzce souvisí termín flokulace: Čiření neboli flokulace: zajistí, že i ty nejjemnější částečky nečistot způsobující nepatrný zákal, se shluknou do větších tak, že je zachytí filtr vaší čističky. Výsledkem je pak naprosto jiskrně čirá voda. Základem flokulantů jsou nejčastěji roztoky síranu hlinitého nebo modernější polyaluminiumchloridy. Používání flokulantů výrazně zlepšuje kvalitu a průhlednost vody. Jejich používání však vyžaduje dobrou znalost a kontrolu. Příliš velká dávka nebo příliš častá může způsobit zakalení. U domácích bazénů a whirlpoolů doporučujeme používání 4

5 kapaliny na snižování ph s flokulačním účinkem MINUS EXTRA nebo občasné např. 1x za týden nadávkování flokulantu. Poté musí filtrační zařízení běžet minimálně 3 hodiny. Následně je nutné propláchnutí filtru. Úprava ph (kyselosti): je důležitá pro zajištění funkce dezinfekčních prostředků a zásadní měrou ovlivňuje šetrnost vody vůči vaší pokožce. Má vliv i na korozní účinky. Hodnota ph vyjadřuje kyselost či zásaditost vody a označuje se stupnicí Hodnotu ph 0 7 vykazují látky kyselé a ph 7 14 látky zásadité. Bazénová voda by měla mít ph 6,5 7,6. Voda s touto hodnotou ph je šetrná k vaší pokožce a zajišťuje dostatečnou účinnost dezinfekčních prostředků. Nejčastěji se ph v bazénové vodě upravuje směrem dolů neboť dávkování dezinfekce ph zvyšuje. Na úpravu se tak nejčastěji používají kapaliny s označením ph-. Jsou to většinou silné kyseliny. Úprava ph směrem nahoru není tak častá a většinou se vyskytuje u venkovních bazénů ošetřovaných kyslíkovou chemií nebo u bazénu ošetřovaných plynným chlorem. Používají se proto přípravky s označením ph+. Přitom je ph vody ovlivňováno řadou faktorů a jeho regulace na požadované hodnotě je bez použití automatických regulátorů téměř nemožná. Společnost ASEKO nabízí řadu dávkovacích automatů pod označením ASIN Aqua. Ty automaticky regulují ph vody. Elektroda kontinuálně měří ph a regulátor vyhodnotí množství korekční kapaliny vstříknuté dávkovacím čerpadlem do vody a tím udržuje hodnotu ph na přednastavené hodnotě. Správná hodnota ph se ideálně pohybuje v rozmezí 6,5 7,6 v závislosti na použitém typu dezinfekčního prostředku. Dezinfekce vody: Nejdůležitější část celého procesu úpravy bazénové vody tvoří její dezinfekce. Dezinfekce zajišťuje, aby se ve vodě nemnožily choroboplodné organizmy, jako bakterie, viry, plísně, kvasinky, houby a řasy, na pohled byla jiskrná bez zákalu. Ideální dezinfekční prostředek pro bazénovou vodu musí v sobě zahrnovat jak proces biocidní (likvidace všech mikroorganizmů), tak oxidační (likvidace bílkovinných struktur a zákalů). Další důležitou podmínkou je i vlastnost reziduální (po nadávkování musí ochranná koncentrace vydržet po určitou dobu v celém objemu bazénu). Přesná dávka dezinfekčních činidel zajistí nezávadnost a přitom voda zůstává bez pachů a agresivity vůči vašemu tělu. 5Křišťálově čistá voda

6 Chlorová dezinfekce Nejúčinnější a zároveň nejběžnější dezinfekční látkou používanou při úpravě bazénové vody je chlor. Chlor se používá pro dezinfekci vody již 100 let. Jeho účinky a funkce jsou za tu dobu velmi dobře známé. Jeho výhodou je, že v sobě spojuje dezinfekční i oxidační účinek s reziduálním charakterem. používání chloru splňuje požadavky současné legislativy chlorová chemie je cenově nejdostupnější analytické metody pro zjišťování chloru jsou velmi propracované chování chloru ve vodě je výhodné z hlediska regulačního mechanizmu Co je to volný chlor: Pojmem volný chlor označujeme sumární koncentraci následujících chlorových sloučenin: chlornanů, kyseliny chlorné a molekulárního chloru. Nejvyšší dezinfekční účinnost má však kyselina chlorná HOCL a molekulární chlor. Obsah volného chloru v bazénové vodě se musí pohybovat v rozsahu 0,3 1,5 mg / l podle teploty vody. Jižní státy mají povolené koncentrace do 5 10 mg/litr. S klesajícím ph se zvyšuje dezinfekční účinnost, ale zároveň se zrychluje i rozklad chlornanu a tím se zvyšuje i spotřeba. Co je to vázaný chlor: Tímto pojmem se nazývají sloučeniny chloru vázané na organické sloučeniny. Nejčastější formou vázaného chloru jsou tzv. chloraminy. Ty nejčastěji způsobují typický bazénový zápach. Většina sloučenin vázaného chloru jsou jedovaté, dráždivé a proto je nutné množství vázaného chloru pečlivě sledovat. Hygienický limit pro obsah vázaného chloru je 0,3 mg/litr. Nejjednodušším způsobem, jak se vázaného chloru zbavit, je pravidelná superchlorace pomocí přípravku SUPERCHLOR. Jedná se o rychlerozpustnou formu chlornanu vápenatého. Po jeho aplikaci dojde přechodně k extrémnímu nárůstu koncentrace chloru ve vodě, ale zároveň k částečnému odstranění chloru vázaného. Další možností jak omezit vznik vázaného chloru je instalace podpůrných zařízení, jako jsou ozonizace nebo UV lampy, případně částečnou, nebo celkovou obměnou vody. Ozonizace: Použití ozonizace je nepřekonatelné pro její velmi silný oxidační i dezinfekční účinek. Ozon je pro vše žijící ve vodě opravdová smrtící zbraň. Vše co se dostane do styku s ozonem zhyne a zároveň zoxiduje. Potíž ovšem nastane, pokud se budeme zajímat o reziduální účinek tohoto způsobu ošetření vody. Ozon je tak extrémně reaktivní, jeho trvající účinek je prakticky nulový. Tento fakt znemožňuje samostatné použití ozonu jako dezinfekčního prostředku. Proto se tento způsob dezinfekce vždy používá v kombinaci s chlorem. Tato kombinace přináší řadu výhod. Ozon svým silným oxidačním účinkem likviduje organické nečistoty, ze kterých vzniká vázaný chlor, a navíc rozkládá již vzniklý vázaný chlor! Následně dávkovaný chlor již nemůže ve větší míře zreagovat na vázaný a je vlastně do vody přidáván pouze pro jeho funkci trvající dezinfekce. Vzhledem k tomu, že Vyhláška č. 238/2004 Sb. uvádí limitní koncentraci ozonu v bazénové vodě 0,05 mg/l, je nezbytné, aby za ozonizačním stupněm byl v technologii úpravny bazénové vody zařazen filtr s aktivním uhlím. Tento filtr plní dvě funkce: likviduje zbytkový ozon, a také zachytává zbytky organických nečistot. Takže ozoninazace je super, ale bez chloru nepoužitelná. UV lampy: UV záření jimi produkované má spolehlivý dezinfekční účinek podobně jako ozon. Jen je potřeba ohlídat to, aby instalovaná lampa měla dostatečný výkon vzhledem k protékajícímu množství vody a aby byla správného typu. Nedostatek UV lamp však spočívá, stejně jako u ozonizace, v tom, že jejich dezinfekční účinek je pouze místní. Vydezinfikují vodu v místě, kde přichází do kontaktu s jejich zářením, ale nezabrání další mikrobiologické kontaminaci a následnému pomnožení mikroorganizmů. Vysoká energie záření v místě aplikace spolehlivě usmrcuje mikroorganizmy a dokonce i rozkládá organické sloučeniny a vázaný chlor. Takže aplikace UV záření při úpravě bazénové vody v kombinaci s použitím chloru omezuje nežádoucí efekty chlorace zápach po chloru, dráždění očí a sliznic. UV lampy je nutné pro jejich správnou funkci pravidelně čistit a vyměňovat, protože stárnutím velmi rychle ztrácejí účinnost. Metody chlorové dezinfekce: Chlor se do vody může dostat několika způsoby. Nejčastější u malých bazénů je přímé dávkování chlorové dezinfekce obsahující účinnou látku chlornan sodný. K jejímu dávkování se používají tzv. dávkovací čerpadla. Ta jsou peristaltická (hadičková) vhodná pro menší bazény, nebo membránová pro dávkování většího množství chloru. Stále častěji se začíná používat systém chlorové dezinfekce, kdy chlor získáváme elektrolýzou běžné soli (NaCl). Ta se nechá rozpustit v bazénové vodě. Stykem slané vody s elektrodami elektrolyzéru pak dojde k uvolnění chloru do vody. Mnoho majitelů těchto zařízení se mylně domnívá, že tento způsob dezinfekce nevyžaduje žádnou regulaci. Výsledek je pak stejný, jako bychom do bazénu nalévali chlorovou dezinfekci jen tak podle oka. U velkých bazénů se pak nadále používá dávkování plynného chloru. Je totiž ze všech zdrojů chloru nejlevnější. 6

7 Elektrolýza slané vody Někteří dodavatelé těchto technologií uvádějí, že se jedná o bezchlorovou dezinfekci vody. To je však tvrzení klamné. Většina z vás ví, že sůl se chemicky nazývá chlorid sodný. Už z názvu je patrné, že chlor je v soli přítomen! A právě elektrolýzou soli, tj. chloridu sodného, vzniká ve vodě chlornanový aniont, což je ve výsledku úplně stejný volný chlor, jaký je ve vodě přítomen při dávkování kteréhokoliv chlorového přípravku. Oproti dávkovaní chlorových přípravků má tato metoda chlorace zásadní výhodu. Průchodem vody kolem elektrod, na kterých se chlor uvolňuje, dochází k likvidaci všech sloučenin vázaného chloru. A jak jsme si již řekli, ten je zodpovědný za zápach a dráždění. To znamená, že tato metoda je téměř ideální. Funguje jako kombinace dávkování chlorových přípravků a UV lampy. Dalším pozitivem této metody jsou příznivé účinky slané vody na pokožku. Částečným problémem při použití této technologie je fakt, že slaná voda má korozivní účinek. Ten lze však eliminovat použitím materialů a zařízení odolných slané vodě. 7

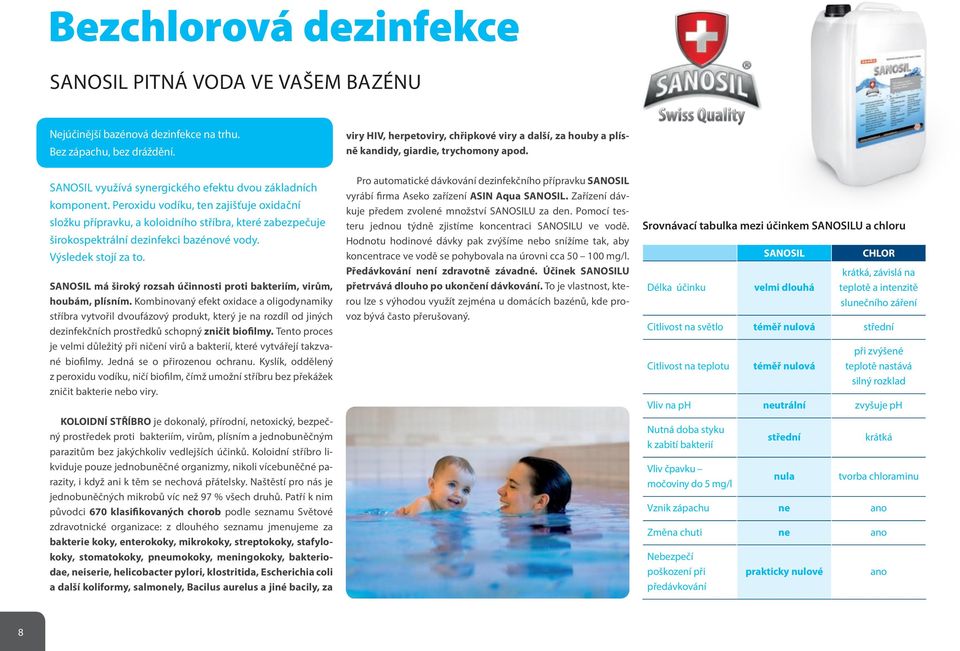

8 Bezchlorová dezinfekce SANOSIL pitná voda ve vašem bazénu Nejúčinější bazénová dezinfekce na trhu. Bez zápachu, bez dráždění. viry HIV, herpetoviry, chřipkové viry a další, za houby a plísně kandidy, giardie, trychomony apod. SANOSIL využívá synergického efektu dvou základních komponent. Peroxidu vodíku, ten zajišťuje oxidační složku přípravku, a koloidního stříbra, které zabezpečuje širokospektrální dezinfekci bazénové vody. Výsledek stojí za to. SANOSIL má široký rozsah účinnosti proti bakteriím, virům, houbám, plísním. Kombinovaný efekt oxidace a oligodynamiky stříbra vytvořil dvoufázový produkt, který je na rozdíl od jiných dezinfekčních prostředků schopný zničit biofilmy. Tento proces je velmi důležitý při ničení virů a bakterií, které vytvářejí takzvané biofilmy. Jedná se o přirozenou ochranu. Kyslík, oddělený z peroxidu vodíku, ničí biofilm, čímž umožní stříbru bez překážek zničit bakterie nebo viry. KOLOIDNÍ STŘÍBRO je dokonalý, přírodní, netoxický, bezpečný prostředek proti bakteriím, virům, plísním a jednobuněčným parazitům bez jakýchkoliv vedlejších účinků. Koloidní stříbro likviduje pouze jednobuněčné organizmy, nikoli vícebuněčné parazity, i když ani k těm se nechová přátelsky. Naštěstí pro nás je jednobuněčných mikrobů víc než 97 % všech druhů. Patří k nim původci 670 klasifikovaných chorob podle seznamu Světové zdravotnické organizace: z dlouhého seznamu jmenujeme za bakterie koky, enterokoky, mikrokoky, streptokoky, stafylokoky, stomatokoky, pneumokoky, meningokoky, bakteriodae, neiserie, helicobacter pylori, klostritida, Escherichia coli a další koliformy, salmonely, Bacilus aurelus a jiné bacily, za Pro automatické dávkování dezinfekčního přípravku SANOSIL vyrábí firma Aseko zařízení ASIN Aqua SANOSIL. Zařízení dávkuje předem zvolené množství SANOSILU za den. Pomocí testeru jednou týdně zjistíme koncentraci SANOSILU ve vodě. Hodnotu hodinové dávky pak zvýšíme nebo snížíme tak, aby koncentrace ve vodě se pohybovala na úrovni cca mg/l. Předávkování není zdravotně závadné. Účinek SANOSILU přetrvává dlouho po ukončení dávkování. To je vlastnost, kterou lze s výhodou využít zejména u domácích bazénů, kde provoz bývá často přerušovaný. Srovnávací tabulka mezi účinkem SANOSILU a chloru Délka účinku SANOSIL velmi dlouhá CHLOR krátká, závislá na teplotě a intenzitě slunečního záření Citlivost na světlo téměř nulová střední Citlivost na teplotu téměř nulová při zvýšené teplotě nastává silný rozklad Vliv na ph neutrální zvyšuje ph Nutná doba styku k zabití bakterií Vliv čpavku močoviny do 5 mg/l střední nula krátká tvorba chloraminu Vznik zápachu ne ano Změna chuti ne ano Nebezpečí poškození při předávkování prakticky nulové ano 8

9 Řešení ASEKO: automaty ASIN Aqua a ASIN Aqua Profi Všechny popsané kroky, spojené s kontrolou kvality vody, pro vás zajistí automaty na úpravu bazénové vody ASIN Aqua od firmy ASEKO. Ty umožňují automaticky kontrolovat a udržovat kvalitu bazénové vody. Udržují automaticky správnou hodnotu ph, koncentraci dezinfekčního prostředku. Optimalizují chod filtračního zařízení a ve správných časových intervalech dávkují roztok pro čiření. Snižují spotřebu elektrické energie, výdaje za doplňkové regulátory topení a náklady na provozní chemii. ASIN Aqua umožňuje řídit kterýkoliv z dezinfekčních procesů tj.: dávkování roztoku chlornanu, dávkování kyslíkové dezinfekce, dávkování plynného chloru a řízení elektrolyzéru slané vody. Umožňují jednoduchou instalaci i do stávajících technologií. Řešení ASEKO 9

10

11 SANOSIL bezchlorová dezinfekce

12 ASIN Aqua SANOSIL Komfortní řešení úpravy bazénové vody Vysoce kvalitní švýcarský přípravek vhodný pro úpravu bazénové nebo pitné vody. Vysoká kvalita našich výrobků je zaručena výběrem kvalitních materiálů a komponentů. + již nikdy zelený bazén + žádné podráždění kůže, očí nebo sliznic ani karcinogenní, ani mutagenní + dlouhotrvajicí účinek + ph neutrální + schválený pro úpravu pitné vody + po koupeli žádný zápach na kůži nebo oděvu + může být bez omezení použit ve slané vodě ph sonda Funkce udržuje ph dávkuje přednastavené množství SANOSILU zobrazuje naměřené hodnoty na displeji ph sonda Peristaltická čerpadla 60 ml/min vhodná pro použití do tlaku v potrubí max 1 bar a do velikosti bazénu až 250 m 3. 12

13 AUTOMATICKÉ DOPOUŠTĚNÍ MUSÍ BÝT NAMONTOVÁNO ZA PŘÍVODEM VODY K SONDĚ. Přívod vody k sondě musí být připojen ke spodnímu přívodu jímky 1). ODVOD VODY OD SONDY MŮŽE BÝT PROVEDEN NA POTRUBÍ PŘED ČERPADLO ASIN Aqua SANOSIL Instalace SANOSIL Jinak by mohlo docházet Horní odvod 2) slouží ke zkreslení naměřených k odvodu vody od sondy. výsledků. ASIN Aqua SANOSIL 1 2 SANOSIL Kapalný vysoce účinný bezchlorový přípravek na dezinfekci bazénové vody využívá synergického efektu peroxidu vodíku a koloidního stříbra. SANOSIL ph 13

14

15 ELEKTROLÝZA mořské soli kousek moře u vás doma

16 ASIN Salt Elektrolyzér mírně slané vody řešení pro křišťálově čistou vodu Redox sonda nebo, membránová sonda na volný chlor. Vysoká kvalita našich výrobků je zaručena výběrem kvalitních materiálů a komponentů. ph sonda + nevzniká vázaný chlor a tím ani zápach po chloru + nedráždí + slaná voda má profilaktické vlastnosti - vyšší nebezpečí koroze - menší životnost foliových povrchů Funkce dezinfekce mírně slané vody 4 8 g/m 3 (10 menší obsah soli než v moři) zobrazuje výkon elektrolyzéru umožňuje připojení k automatům ASIN Aqua S pro přesné řízení koncentrace volného chloru a ph umožňuje připojení automatu ASIN Aqua S Redox pro řízení redoxu a ph bezpečné napájení přes 7 V zdroj s dvojitou izolací ASIN Aqua S Redox Automatický regulátor pro řízení elektrolýzy. Reguluje ph a kontroluje Redox vody a následně dle potřeby spíná elektrolyzér ASIN Salt ASIN Aqua S Automatický regulátor pro přesné řízení elektrolýzy. Reguluje ph a kontroluje koncentraci volného chloru ve vodě spínáním elektrolyzéru ASIN Salt. Peristaltická čerpadla 60 ml/min vhodná pro použití do tlaku v potrubí max 1 bar a do velikosti bazénu až 250 m 3. Titanové elektrody s rutheniovým povrchem zaručují dlouhou životnost a vysoký výkon. ASIN Salt elektrolyzér mírně slané vody. 16

17 AUTOMATICKÉ DOPOUŠTĚNÍ MUSÍ BÝT NAMONTOVÁNO ZA PŘÍVODEM VODY K SONDĚ. Přívod vody k sondě musí být připojen ke spodnímu přívodu jímky 1). ODVOD VODY OD SONDY MŮŽE BÝT PROVEDEN NA POTRUBÍ PŘED ČERPADLO ASIN Salt Instalace SALT Jinak by mohlo docházet Horní odvod 2) slouží ke zkreslení naměřených k odvodu vody od sondy. výsledků. 1 2 ASIN Salt Originální chemie ASEKO Používáním originální chemie ASEKO zajistíte optimální dávkování a tím i dokonale čistou vodu ve vašem bazénu. ph 17

18

19 chlorová dezinfekce stoprocentní jistota pro Váš bazén

20 ASIN Aqua DOSE Jednoduché řešení pro domácí bazény Vysoká kvalita našich výrobků je zaručena výběrem kvalitních materiálů a komponentů. + velmi snadná instalace + bezúdržbová obsluha + nízké náklady na údržbu - kolísání koncentrace dezinfekčního prostředku Funkce ph sonda udržuje ph dávkuje dezinfekční prostředek zobrazuje hodnotu ph a hodinovou dávku ph sonda Peristaltická čerpadla 60 ml/min vhodná pro použití do tlaku v potrubí max 1 bar a do velikosti bazénu až 250 m 3. 20

21 AUTOMATICKÉ DOPOUŠTĚNÍ MUSÍ BÝT NAMONTOVÁNO ZA PŘÍVODEM VODY K SONDĚ. Přívod vody k sondě musí být připojen ke spodnímu přívodu jímky 1). ODVOD VODY OD SONDY MŮŽE BÝT PROVEDEN NA POTRUBÍ PŘED ČERPADLO ASIN Aqua DOSE Instalace chlor Jinak by mohlo docházet Horní odvod 2) slouží ke zkreslení naměřených k odvodu vody od sondy. výsledků. ASIN Aqua DOSE 1 2 Originální chemie ASEKO Používáním originální chemie ASEKO zajistíte optimální dávkování a tím i dokonale čistou vodu ve vašem bazénu. CL ph 21

22 ASIN Aqua REDOX Optimální řešení pro domácí bazény Vysoká kvalita našich výrobků je zaručena výběrem kvalitních materiálů a komponentů. + velmi snadná instalace + bezúdržbová obsluha + nízké náklady na údržbu + zabrání předávkování chloru - neměří obsah chloru ale dezinfekční úroveň pomocí REDOX potenciálu Funkce udržuje ph a koncentraci chloru měří a udržuje dezinfekční úroveň pomocí REDOX potenciálu zobrazuje hodnotu ph a REDOX potenciálu SW umožňuje automatické přizpůsobení i velmi kolísavému využívání bazénu REDOX sonda ph sonda REDOX sonda ph sonda Peristaltická čerpadla 60 ml/min vhodná pro použití do tlaku v potrubí max 1 bar a do velikosti bazénu až 250 m 3. 22

23 AUTOMATICKÉ DOPOUŠTĚNÍ MUSÍ BÝT NAMONTOVÁNO ZA PŘÍVODEM VODY K SONDĚ. Přívod vody k sondě musí být připojen ke spodnímu přívodu jímky 1). ODVOD VODY OD SONDY MŮŽE BÝT PROVEDEN NA POTRUBÍ PŘED ČERPADLO ASIN Aqua REDOX Instalace chlor Jinak by mohlo docházet Horní odvod 2) slouží ke zkreslení naměřených k odvodu vody od sondy. výsledků. ASIN Aqua REDOX 1 2 Originální chemie ASEKO Používáním originální chemie ASEKO zajistíte optimální dávkování a tím i dokonale čistou vodu ve vašem bazénu. CL ph 23

24 ASIN Aqua přesné řešení úpravy bazénové vody Vysoká kvalita našich výrobků je zaručena výběrem kvalitních materiálů a komponentů. + vysoká přesnost řízení obsahu volného chloru - vyšší nároky na údržbu zařízení - vyšší nároky na instalaci Funkce udržuje ph a koncentraci dezinfekčního prostředku měří koncentraci volného chloru s vysokou přesností zobrazuje měřené hodnoty na displeji detekuje vyprázdnění nádob s činidly, chybu sondy a nedostatečný průtok vody k sondám Membránová sonda na volný chlor. Průtočná jímka sondy. ph sonda Membránová sonda na volný chlor. ph sonda Peristaltická čerpadla 60 ml/min vhodná pro použití do tlaku v potrubí max 1 bar a do velikosti bazénu až 250 m 3. 24

25 AUTOMATICKÉ DOPOUŠTĚNÍ MUSÍ BÝT NAMONTOVÁNO ZA PŘÍVODEM VODY K SONDĚ. Přívod vody k sondě musí být připojen ke spodnímu přívodu jímky 1). ODVOD VODY OD SONDY MŮŽE BÝT PROVEDEN NA POTRUBÍ PŘED ČERPADLO ASIN Aqua Instalace chlor Jinak by mohlo docházet Horní odvod 2) slouží ke zkreslení naměřených k odvodu vody od sondy. výsledků. ASIN Aqua 1 2 Originální chemie ASEKO Používáním originální chemie ASEKO zajistíte optimální dávkování a tím i dokonale čistou vodu ve vašem bazénu. CL ph 25

26

27 chlorová dezinfekce profesionální řešení úpravy bazénové vody

28 ASIN Aqua PROFI Profesionální řešení pro úpravu vody v domácích a veřejných bazénech Vysoká kvalita našich výrobků je zaručena výběrem kvalitních materiálů a komponentů. + vysoká přesnost řízení obsahu volného chloru + možnost připojení externího info displeje - vyšší nároky na údržbu zařízení - vyšší nároky na instalaci Funkce udržuje ph a koncentraci dezinfekčního prostředku dávkuje automaticky flokulant řídí spínání chodu filtračního zařízení měří redox potencial měří koncentraci volného chloru (lze připojit další sondu na celkový chlor) kontroluje průtok vody k sondám zaznamenává naměřené hodnoty do paměti komunikuje s PC (je možné několik automatů propojit do sítě LAN a kontrolovat jejich funkci z centrálního PC přes internet) zobrazuje měřené hodnoty na displeji detekuje vyprázdnění nádob s činidly, chybu sondy, nedostatečný průtok vody k sondám Externí displej k automatu je možno připojit dávkování plynného chloru peristaltická čerpadla výkonná membránová čerpadla elektrolyzér na slanou vodu externí informační displej doplňkové funkce reguluje teplotu vody v bazénu udržuje hladinu vody v akumulační nádrži měří průtok cirkulační vody bezpečnostní funkce omezení hodinové dávky 28

29 Nový kompaktní design, dotykový displej, Nové funkce: uživatelsky přívětivější ovládání pomocí přehledného dotykového displeje snadné nastavení řízení hladiny pomocí hladinoměru kompaktní design vše v jednom snadné zapojení díky větší a lépe uspořádáné svorkovnici Membránová sonda na volný chlor. ASIN Aqua PROFI USB konektor chlor ASIN Aqua PROFI Membránová sonda na celkový chlor. Sonda REDOX. Membránová sonda na volný chlor. Sonda ph. ph sonda REDOX sonda Membránová sonda na celkový chlor. 29

30 chlor ASIN Aqua PROFI Instalace ASIN Aqua PROFI EXTERNÍ INFORMAČNÍ DISPLEJ informuje o koncentraci volného chloru, ph, teplotě vody, vlhkosti a teplotě vzduchu. ph+ ph- chlor flok TEPLOMĚR zajišťuje regulaci teploty vody s přesností 0,1 C. MOŽNOST PŘIPOJIT PERISTALTICKÁ NEBO MEMBRÁNOVÁ ČERPADLA HLADINOMĚR tlakový hladinoměr v akumulační nádrži udržuje potřebnou hladinu. ELEKTROLYZÉR zajišťuje elektrolýzu pro slanou vodu. phph+ CHLOR kapalný DÁVKOVÁNÍ KAPALNÉ CHEMIE FLOKULANT PODTLAKOVÝ CHLORÁTOR pro dávkování plynného chloru. CHLOR plynný 30

31 ipool Aplikace pro ios a Android. POOLiNET Poolinet kontrola provozu přes internet POOLiNET, ipool SERVER POOL.ASEKO.CZ internet TCP server, šifrování AES internet PC NOTEBOOK ios / Android 31

32 Sondy Aseko Water Sensing Sondy Aseko Water Sensing Membránové sondy pro měření volného a celkového chloru AWS CLT a AWS CLF velká plocha memrány zajistí rychlou reakci na změnu obsahu chloru kompatibilita se starými modely zcela unikátní konstrukce nevyžaduje udržovat elektrodu pod napětím bez elektronických komponent dlouhodobá životnost vysoký obsah elektrolytu zajišťuje dlouhodobou kalibrační stálost velká plocha pozlacené platinové a stříbrné elektrody uděluje sondám vysokou citlivost výměnný membránový modul Celoskleněné sondy na měření ph a oxidačně redukčního potencialu AWS ph a AWS Rx předem natlakovaná, gelem plněná bezúdržbová ph elektroda, speciálně vyvinutá pro in-line měření v bazénových vodách gelová elektroda je pod tlakem a je odolná proti tlaku (z procesu) tyto typy elektrod nelze znovu doplňovat, proto nevyžadují údržbu Ag/AgCl měřicí systém platinová měřicí elektroda připojovací konektor S7 a závit PG13,5 AWS CLT membránová sonda na volný chlor. AWS ph ph sonda AWS CLF membránová sonda na celkový chlor. AWS Rx REDOX sonda 32

33 Dávkovací čerpadla SMART Digital DDE Jednoduše nastavitelná inteligentní dávkovací čerpadla Generace dávkovacích čerpadel SMART Digital DDE s výkonnými krokovými motory s otáčkovou regulací představuje nejmodernější technologii dávkování médií ve své plné dokonalosti. Tato kombinace odborných znalostí a nových patentovaných řešení nastoluje již nyní standardy pro budoucnost. Tradiční technické koncepce spočívající v nastavování délky zdvihu, popř. zdvihové frekvence pomocí synchronního motoru či solenoidového pohonu se stávají minulostí. výkonný, otáčkově regulovaný krokový motor vnitřní řízení rychlosti zdvihu pracovní membrány rozsah nastavení 0,1 1,0 100 % vždy plný zdvih i při malých průtocích rovnoměrné a plynulé dávkování optimální řešení pro zplyňující média spolehlivé procesy dávkování nezaměnitelný uživatelský komfort jednoduché uvádění do provozu optimální kontrola nákladů šetrnost k životnímu prostředí celosvětový servis Dávkovací čerpadla Pressure Indicator Diagram Funkce: 2 dávkování dezinfekce trouble-free dosing stroke dávkování činitelů ph dávkování flokulantu 1 air bubbles disturbing the dosing stroke 3 4 Stroke length 1 Compression phase 2 Discharge phase 3 Expansion phase 4 Suction phase 33

34 Příslušenství Příslušenství Membránové čerpadlo určené pro velké bazény. Tester na měření ph, volného a celkového chloru. Externí informační displej Externí informační displej připojitelný k ASIN Aqua Ext a ASIN Aqua PROFI provedení sklo nerez. na displeji jsou zobrazovány aktuální hodnoty o stavu vody a vzduchu v prostoru bazénu. v horní části dipleje je zobrazována teplota a vlhkost vzduchu. ve spodní části se zobrazuje obsah volného chloru, hodnota ph a teplota vody. Tlakový hladinoměr. Peristaltické čerpadlo. 34

35 Originální chemie ASEKO SANOSIL Bezchlorová dezinfekce na bázi peroxidu vodíku a koloidního stříbra. Vysoce kvalitní švýcarský přípravek vhodný pro úpravu bazénové nebo pitné vody. KOMPLETNÍ SYSTÉM chemických prostředků PRO ÚPRAVU BAZÉNOVÉ VODY CHLORPURE Chlorová dezinfekce na bázi chlornanu sodného se sníženým obsahem chloristanů a bromičnanů. KAPALINA ph- Kapalina na snižování ph v bazénové vodě pro použití s dávkovacími automaty ASIN Aqua. Originální chemie ASEKO FLOCC Kapalina pro čiření vody pro použití s dávkovacími automaty ASIN AQUA. MINUS EXTRA Kapalina na snižování ph v bazénové vodě se zjasňovacím účinkem. SUPERCHLOR Extra rychle rozpustný přípravek slouží k superchloraci bazénové vody. Šokově zlikviduje všechny mikroorganizmy a sníží obsah celkového chloru (ten způsobuje zápach) zoxiduje nečistoty a vodu v bazénu projasní. 35

36 B A K T E R I Í M V I R Ů M Ř A S Á M P L Í S N Í M
