1 Regulátor dezinfekce bazénové vody elektrolýzou soli ASIN Aqua S ASIN Aqua S Ext příručka uživatele

2 ASIN Aqua S automaticky reguluje ph a reguluje dezinfekci bazénové vody řízením externího elektrolyzéru slané vody nebo dávkováním plynného chloru. Hodnota ph je měřena standardní skleněnou elektrodou. Množství chlorové desinfekce je měřeno membránovou sondou na měření volného chloru. Obě měřené hodnoty jsou zobrazeny na dvou LED displejích. Všechny potřebné parametry se nastavují dvěma tlačítky v jednoduchém dialogovém režimu. ASIN Aqua S tvoří kompaktní celek, sestávající z řídicí jednotky, měřicích elektrod a dávkovacího čerpadla o výkonu 60 ml/min. Montuje se na stěnu. Varianta ASIN Aqua S Ext se od základní verze liší tím, že je vybavena konektorem pro připojení externího displeje a teploměrem bazénové vody (měřená teplota je zobrazena společně s ostatními údaji na externím displeji). Technická charakteristika Napájení Příkon Pojistka Kategorie přepětí v instalaci Krytí Klimatická odolnost Hmotnost Umístění Měřená hodnota Regulovaná hodnota 230 V, 50 Hz 20 VA T80 ma II IP C 2780 g nástěnné ph,volný chlor ph, volný chlor Instalace Zapojení regulátoru do filtračního okruhu bazénu je znázorněno na obr.3. Vstup vody do měřicích cel s elektrodami je nutno zapojit za čerpadlo čističky a výstup za filtr čističky nebo do odpadu. Voda je protlačována kolem sond vzniklou tlakovou diferencí. Sání čerpadla dávkovače se připojí na zásobník příslušného činidla a výstup se zavede pomocí nástřikových ventilů do potrubí za filtrem, za výstupem vody z měřících cel. Sondu ph zacvakneme a pak zašroubujeme do měřící cely na boku přístroje na straně s nápisem ph a na konektor sondy našroubujeme kontakt. Vše utahujte pouze rukou bez použití kleští nebo klíčů. Sondu na volný chlór nejdříve naplníme elektrolytem dle návodu a pak stejným způsobem založíme do měřící cely. Regulátor se spouští připojením síťové šňůry do sítě. Napájení ASIN Aqua S musí být společné s napájením oběhového čerpadla čističky. Vypnutí oběhového čerpadla čističky musí automat vypnout, jinak by docházelo k chybnému dávkování činidel. Připojení sítě se provede třížilovým flexo kabelem, který se připojuje do zásuvky, která je na síti TNS opatřená jednorázovým proudovým chráničem se jmenovitým vypínacím proudem ΔIn =30 ma a jmenovitým proudem min. 1A. Připojovací vidlice musí být volně přístupná. Zařízení připojující se na chlórový výstup je ovládáno pomocí relé s 12 Vss cívkou s maximálním odběrem 200 ma, která se zapojuje na konektor v dolní části přístroje. Uvedení do provozu Zapneme ASIN Aqua S zasunutím síťové šňůry do sítě. Tím se uvede do činnosti jak řídící jednotka tak dávkovací čerpadla. Na panelu se rozsvítí dva displeje. Levý zobrazuje množství volného chloru v mg/l, pravý hodnotu ph. Stiskem tlačítka na straně Cl se na displeji objevují jednotlivá menu v tomto pořadí:

3 0.5 CL CUb dos CAL 0.5 Stiskem tlačítka na straně ph se na displeji objevují jednotlivá menu v tomto pořadí (obr.1): 7.0 ph CAL 7.0 Z jednotlivých menu vstoupíme do nastavovacího režimu stiskem tlačítka změny se systém vrací do výchozího menu., za 3 sekundy od poslední 1. V menu ph je potřeba zadat požadovanou hodnotu ph, nejlépe v rozsahu Stiskem tlačítka vyvoláme na displeji zobrazení čísla, které nyní tlačítky a upravíme na požadovanou hodnotu: PH o 7.0 o 7.1 PH 2. V menu CL zadáme jako požadovanou hodnotu chloru 0.0 mg/m3 (platí pro první instalaci a spuštění). Chlorová sonda je od výrobce nenakalibrovaná. Stiskem tlačítka čísla, které nyní tlačítky a upravíme na požadovanou hodnotu: CL o 0.1 o s. CL 3. V menu CUB zadáme objem bazénu v m3: CUb s. CUb vyvoláme na displeji zobrazení 4. Nyní vstoupíme do menu DOS a stiskem spustíme první nadávkování dezinfekce v množství, které si automat spočítal ze zadaného objemu bazénu. Necháme vodu v bazénu řádně promíchat. 5. Pokud je ph v požadovaném rozmezí , změříme ruční (např. DPD) metodou obsah chloru. Jestliže naměřený obsah odpovídá hodnotě, na kterou budeme chtít regulovat, nebo je vyšší o max. 0.3 mg/l, zkalibrujeme v menu CAL chlorovou sondu tak, že zapíšeme správný údaj naměřený ruční metodou. Je li naměřený obsah chloru nižší než povolený interval, zopakujeme nadávkování. Je-li vyšší, ponecháme obsah chloru klesnout přirozenou cestou. V prvních dnech, než se sonda ustálí, se budou hodnoty naměřené ve vodě s hodnotou zobrazenou na regulátoru často lišit (ovšem také nemusí). Po 24 hodinách je nutné změřit hodnoty, např. metodou kolorimetrickou (ruční tester) a provést opravu (zpřesnění) v menu CAL. Zpřesnění se dále provádí jedenkrát měsíčně jak hodnoty ph tak Cl. Sonda ph zpravidla měří od spuštění správně a nevyžaduje kalibraci. Pro lepší správnost měření je možné ji kalibrovat stejným postupem jako sondu chlorovou. Je nepřípustné dávkovat jakékoliv chemikálie (včetně flokulantu) přímo do skimmeru - došlo by k jejich nasátí přímo k měřicí sondě a tím k jejímu zničení. Pokud je nezbytné nalití některého prostředku do bazénu, musí se automat ASIN Aqua S vypnout a uzavřít přívod a odvod vody k sondě. Chybová hlášení Pokud se na displeji objeví chybové hlášení ERR má to jednu z následujících příčin: došlo činidlo nedávkuje dávkovací čerpadlo je ucpaný nástřikový ventil neproudí voda k sondám nefunguje sonda.

4 Ve všech případech ASIN Aqua S nedávkuje a pouze měří. Chybu je potřeba co nejdříve vymazat podržením tlačítka a odstranit příčinu chyby. Údržba Zařízení pro automatickou kontrolu kvality bazénové vody ASIN Aqua S vyžadují pravidelnou vizuální kontrolu a údržbu. Nezapomínejte pravidelně kontrolovat kvalitu vody a kalibrovat hodnoty. Pravidelně provádějte kontrolu těsnosti spojů na trubičkách a čerpadlech pro chemikálie. Důležité upozornění: Všechny automaty z produkce ASEKO jsou konstruovány pro aplikaci originálních činidel téhož výrobce. Použití činidel jiného původu může negativně ovlivnit jejich funkci. Nástřikové ventily na chlorovou dezinfekci V provozu se může běžně stát, že nástřikový ventil na chlorovou desinfekci se stane neprůchodným a to způsobí zvýšení tlaku v nástřikovém potrubí. To má následně vliv na životnost hadičky v čerpadle. Při úplném ucpání může hadička v čerpadle prasknout. Doporučujeme proto pročištění ventilů společně s výměnou hadičky čerpadla jednou za rok. Sonda ph U bazénů neprovozovaných v zimním období se doporučuje sondu nebo celý automat odpojit a uskladnit v prostoru s minimální teplotou +5 C. Po dobu uložení je třeba na sondu nasadit zvlhčovací kryt, naplněný skladovacím roztokem. Při opětovném zapojení automatu a sondy do okruhu bazénu je třeba počítat s tím, že sonda se musí ve vodě stabilizovat nejméně dvě hodiny. Během této stabilizace může vykazovat nestálé a nepřesné hodnoty. Životnost sondy je 1-2 roky. Doporučujeme proto včasnou výměnu. Sonda na volný chlor Sonda na volný chlor nemá omezenou životnost, ale vyžaduje cca jedenkrát ročně výměnu elektrolytu. V případě, že sonda ztrácí citlivost a ani po naplnění novým elektrolytem se citlivost neobnoví, je nutné vyměnit krycí polopropustnou membránu. Postupujte dle návodu na provoz a údržbu chlorové sondy. Při zimní nebo jiné dlouhodobé odstávce bazénu je třeba sondu vyjmout, vypustit elektrolyt i membránový modul a sondu uskladnit v suchém stavu. Při novém uvádění do chodu postupujte podle návodu přiloženého k sondě. Čerpadlo peristaltické Doporučujeme vyměnit hadičky v čerpadle přibližně jednou za rok při běžném provozu. Předejdete tím možnému prasknutí a tím způsobení škod na zařízení. Teplotní použitelnost přístroje je od +5 C do +40 C. Voda v žádném případě nesmí zamrznout! Sonda, která je v přístroji by se mohla poškodit (popraskat nebo se úplně rozsypat). Bezpečnost práce Přístroj smí obsluhovat osoby bez elektrotechnické kvalifikace. Snímání krytů a výměna všech součástí přístroje je zakázána. K čištění přístroje je vhodné použít hadřík vlhčený vodou, nebo saponátem. U obtížně odstranitelných skvrn lze použít etylalkohol. Použití jiných organických rozpouštědel je nepřípustné, stejně jako aplikace prostředků mechanicky poškozující povrch plastového pouzdra nebo čelního krytu. Osoba pracující s Asin Aqua S musí být upozorněna, že použití přístroje způsobem pro který není výrobcem určen, může způsobit narušení elektrické ochrany přístrojem poskytované.!!! POZOR!!! Všechna činidla používaná pro úpravu kvality vody jsou žíraviny, které nesmí přijít do styku s pokožkou! Při doplňování zásoby činidel a při výměně hadičky čerpadla je třeba používat gumové rukavice a pracovat s veškerou opatrností. Při potřísnění oděvu způsobují tyto látky nenapravitelné poškození! Při manipulaci a opravách vždy dbejte bezpečnostních pokynů pro jednotlivé chemikálie ( viz bezpečnostní listy ).

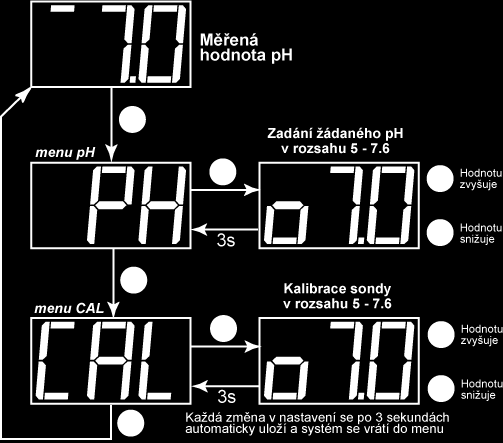

5 Hodnoty předepisované vyhláškou č. 135/2004 Sb. Na jakost vody v bazénech 0,3 0,5 mg/l C Volný chlor 0,5 0,8 mg/l Pro teplotu vody C 0,7 1,0 mg/l nad 32 C Vázaný chlor <0,3mg/l (zjistíme z rozdílu chloru celkového a volného) ph 6,5-7,6 Redox potenciál > 750 ± 20 6,5 7,3 ph > 770 ± 20 7,3 7,6 Průhlednost Nerušený pohled na celé dno Obr. 1. Ovládací menu ph

6 Obr. 2. Ovládací menu Cl

7 Obr. 3. Zapojení ASIN Aqua S do filtračního okruhu 1 ASIN Aqua S 4 vstup vody k sondám 7 dopouštění vody 2 ASIN Salt 5 výstup vody ze sond 8 oběhové čerpadlo 3 - elektrolyzér 6 nástřik kapaliny ph 9 filtr
