VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ. Fakulta elektrotechniky a komunikačních technologií BAKALÁŘSKÁ PRÁCE

Transkript

1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta elektrotechniky a komunikačních technologií BAKALÁŘSKÁ PRÁCE Brno, 2017 Michal Polách

2 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA ELEKTROTECHNIKY A KOMUNIKAČNÍCH TECHNOLOGIÍ FACULTY OF ELECTRICAL ENGINEERING AND COMMUNICATION ÚSTAV TELEKOMUNIKACÍ DEPARTMENT OF TELECOMMUNICATIONS PREZENTACE DAT Z MYSQL DATABÁZE VE WINDOWS PRESENTATION FOUNDATION PRESENTATION OF DATA FROM A MYSQL DATABASE IN WINDOWS PRESENTATION FOUNDATION BAKALÁŘSKÁ PRÁCE BACHELOR'S THESIS AUTOR PRÁCE AUTHOR Michal Polách VEDOUCÍ PRÁCE SUPERVISOR doc. Ing. Ivo Lattenberg, Ph.D. BRNO 2017

3 Bakalářská práce bakalářský studijní obor Teleinformatika Ústav telekomunikací Student: Michal Polách ID: Ročník: 3 Akademický rok: 2016/17 NÁZEV TÉMATU: Prezentace dat z MySQL databáze ve Windows Presentation Foundation POKYNY PRO VYPRACOVÁNÍ: Naprogramujte vícevrstvou WPF aplikaci pro práci s rozsáhlou knihovní databází, která bude umístěna na MySQL serveru. Pro simulaci rozsáhlé databáze vygenerujte pomocí SQL skriptu větší množství záznamů. Aplikace bude pro zobrazení velkého množství dat používat GridView ve virtuálním módu. Uvažujte synchronizaci mezi více spuštěnými aplikacemi, které jsou napojeny na společnou databázi, stejně tak jako aktualizace zobrazení dat v aplikaci, po změně v databázi pomocí SQL skriptu. Implementujte základní vyhledávání a třídění dle požadavků uživatele. DOPORUČENÁ LITERATURA: [1] PETZOLD, C. Mistrovství ve Windows Presentation Foundation, Nakladatelství Computer Press, a.s. 2008, 928 stran, ISBN [2] VIRIUS, M., C# 2010 Hotová řešení, Computer Press, 2012, 424 s., ISBN Termín zadání: Termín odevzdání: Vedoucí práce: Konzultant: doc. Ing. Ivo Lattenberg, Ph.D. doc. Ing. Jiří Mišurec, CSc. předseda oborové rady UPOZORNĚNÍ: Autor bakalářské práce nesmí při vytváření bakalářské práce porušit autorská práva třetích osob, zejména nesmí zasahovat nedovoleným způsobem do cizích autorských práv osobnostních a musí si být plně vědom následků porušení ustanovení 11 a následujících autorského zákona č. 121/2000 Sb., včetně možných trestněprávních důsledků vyplývajících z ustanovení části druhé, hlavy VI. díl 4 Trestního zákoníku č.40/2009 Sb. Fakulta elektrotechniky a komunikačních technologií, Vysoké učení technické v Brně / Technická 3058/10 / / Brno

4 Abstrakt V práci je demonstrována a vysvětlena tvorba WPF aplikace podle návrhového vzoru MVVM pro svižné prohlížení, vyhledávání a editaci dat v rozsáhlé knihovní databázi uložené na MySQL serveru. Rychlého načítání dat z databáze je docíleno využitím datové virtualizace pomocí metody stránkování. Summary In the thesis there is demonstrated and explained the creation of WPF MVVM design pattern based applications for brisk browsing, searching and editing of data in large library database stored on a MySQL server. Quick loading of data is achieved by using data virtualization using the paging method. Klíčová slova WPF, MySQL, databáze, vázání dat, tabulka, virtualizace, Entity Framework, stránkování Keywords WPF, MySQL, database, data-binding, table, virtualization, Entity Framework, paging POLÁCH, M.Prezentace dat z MySQL databáze ve Windows Presentation Foundation. Brno: Vysoké učení technické v Brně, Fakulta elektrotechniky a komunikačních technologií, s. Vedoucí bakalářské práce doc. Ing. Ivo Lattenberg, Ph.D.

5 Prohlašuji, že svou bakalářskou práci na téma Prezentace dat z MySQL databáze ve Windows Presentation Foundation jsem vypracoval samostatně pod vedením vedoucího bakalářské práce a s použitím odborné literatury a dalších informačních zdrojů, které jsou všechny citovány v práci a uvedeny v seznamu literatury na konci práce. Jako autor uvedené bakalářské práce dále prohlašuji, že v souvislosti s vytvořením této bakalářské práce jsem neporušil autorská práva třetích osob, zejména jsem nezasáhl nedovoleným způsobem do cizích autorských práv osobnostních a/nebo majetkových a jsem si plně vědom následků porušení ustanovení 11 a následujících autorského zákona č. 121/2000 Sb., o právu autorském, o právech souvisejících s právem autorským a o změně některých zákonů (autorský zákon), ve znění pozdějších předpisů, včetně možných trestněprávních důsledků vyplývajících z ustanovení části druhé, hlavy VI. díl 4 Trestního zákoníku č. 40/2009 Sb. Michal Polách

6 Obsah OBSAH I Teoretická část 7 1 Windows Presentation Foundation Grafika Animace Pixel nezávislý na zařízení Ovládací prvky, elementy, styly a šablony Systém vlastností Databinding Fody/PropertyChanged Jazyk XAML Nástroje pro vývoj WPF aplikací Návrhový vzor MVVM View Model ViewModel Příkazy Prostředník (Mediátor) Balíček nástrojů MVVM Light MySQL Relační model databáze Jazyk SQL Útok SQL injection Indexování sloupců MySQL Connector/Net Connection pooling Entity Framework Verze Entity Freworků Entity Framework 6.X Entity Framework Core Entity Data Model Kontextová třída Entity POCO entity Dynamic Proxy entity Vlastnosti entit Přístupy k databázi Model First Database First Code First

7 OBSAH II Praktická část 22 5 Struktura aplikace Třívrstvá architektura aplikace Prezentační vrstva Aplikační vrstva Datová vrstva Rozložení podle MVVM Grafická struktura MainWindow BooksPageView a AuthorsPageView BookDetailView a AuthorDetailView BookFilterView a AuthorFilterView EditBookView a EditAuthorView AuthorSelectWindow a BookSelectWindow MySQL databáze Instalace MySQL serveru Tvorba databáze Návrh entit Kontextová třída Inicializace databáze Generování záznamů Logika aplikace Modely entit Mapovač Virtualizující kolekce Poskytovatele záznamů Poskytovatel záznamů kolekce Poskytovatel detailů záznamů Poskytovatel MySQL záznamů Řazení Filtrování a vyhledávání záznamů Struktura podmínky Filtr Skládání podmínek Přidávání a editace záznamů Přidávání záznamů Editace záznamů Synchronizace více spuštěných aplikací Uchování označení řádku Měření rychlosti a optimalizace Sledování změn v kontextu Doba načítání stránek Doba generování databáze

8 Seznam obrázků SEZNAM OBRÁZKŮ 2.1 Schéma návrhového vzoru MVVM Schéma funkce prostředníka Hlavní okno aplikace Zobrazení detailu záznamu knihy Pohled pro filtrování knih Pohled pro editaci záznamu knihy Okno pro přidání autora k záznamu knihy Kontextové menu pro řazení sloupců Notifikace změny v databázi

9 SEZNAM UKÁZEK ZDROJOVÝCH KÓDŮ Seznam ukázek zdrojových kódů I Teoretická část 7 1 Windows Presentation Foundation Grafika Animace Pixel nezávislý na zařízení Ovládací prvky, elementy, styly a šablony Systém vlastností Databinding Fody/PropertyChanged Jazyk XAML Nástroje pro vývoj WPF aplikací Návrhový vzor MVVM View Model ViewModel Příkazy Prostředník (Mediátor) Balíček nástrojů MVVM Light MySQL Relační model databáze Jazyk SQL Útok SQL injection Indexování sloupců MySQL Connector/Net Connection pooling Entity Framework Verze Entity Freworků Entity Framework 6.X Entity Framework Core Entity Data Model Kontextová třída Entity POCO entity Dynamic Proxy entity Vlastnosti entit Přístupy k databázi Model First Database First Code First

10 SEZNAM UKÁZEK ZDROJOVÝCH KÓDŮ II Praktická část 22 5 Struktura aplikace Třívrstvá architektura aplikace Prezentační vrstva Aplikační vrstva Datová vrstva Rozložení podle MVVM Grafická struktura MainWindow BooksPageView a AuthorsPageView BookDetailView a AuthorDetailView BookFilterView a AuthorFilterView EditBookView a EditAuthorView AuthorSelectWindow a BookSelectWindow MySQL databáze Instalace MySQL serveru Tvorba databáze Návrh entit Kontextová třída Inicializace databáze Generování záznamů Logika aplikace Modely entit Mapovač Virtualizující kolekce Poskytovatele záznamů Poskytovatel záznamů kolekce Poskytovatel detailů záznamů Poskytovatel MySQL záznamů Řazení Filtrování a vyhledávání záznamů Struktura podmínky Filtr Skládání podmínek Přidávání a editace záznamů Přidávání záznamů Editace záznamů Synchronizace více spuštěných aplikací Uchování označení řádku Měření rychlosti a optimalizace Sledování změn v kontextu Doba načítání stránek Doba generování databáze

11 Úvod SEZNAM UKÁZEK ZDROJOVÝCH KÓDŮ Cílem této práce je naprogramovat aplikaci ve Windows Presentation Foundation (dále jen WPF) pro zobrazování dat z knihovní databáze uložené na MySQL serveru. Aplikace bude schopná virtualizace dat, čímž bude dosažené její rychlé odezvy i při práci s rozsáhlými databázemi. V aplikaci bude možné vyhledávat, filtrovat a řadit záznamy podle požadavků uživatele. Dále bude možné záznamy přidávat, odstraňovat a editovat. Aplikace by měla být schopná automaticky detekovat změny dat v databázi, na kterou je připojena, čímž umožní souběžnou práci více uživatelů na jedné databázi. Pro zobrazení tabulek bude aplikace používat ovládací prvek ListView se zobrazením GridView, který je nativní součástí.net frameworku. Pro připojení k MySQL databázi bude použit MySQL Connector/Net a pro objektově relační mapování bude využit Entity Framework 6.1 s přístupem Code First. Aplikace bude navržena podle návrhového vzoru Model-View-ViewModel, který v současné době patří mezi nejpoužívanější návrhové vzory a poskytuje dvě hlavní výhody: snadné testování výsledné aplikace a oddělení logické části aplikace od grafické. Aplikace bude využívat vícevrstvou architekturu, díky které bude flexibilní a snadno rozšiřitelná. Dokument je rozdělen do dvou částí: teoretická část a praktická část. V teoretické části je čtenář seznámen se základními stavebními bloky aplikace a s principy jejich použití. Je v ní vysvětlena struktura aplikací tvořených ve frameworku WPF, návrhový vzor Model-View-ViewModel, MySQL databáze a Entity Framework. Praktická část demonstruje postup tvorby aplikace od návrhu až po implementaci jednotlivých logických bloků. Činnosti bloků jsou vysvětleny a je-li třeba, jsou u nich uvedeny ukázky důležitých částí kódu. Na závěr je provedeno měření výkonnosti aplikace pro různá nastavení, podle kterého je výsledná aplikace následně optimalizována. 6

12 Část I Teoretická část 7

13 1. Windows Presentation Foundation Windows Presentation Foundation, zkráceně WPF, je framework pro tvorbu formulářových aplikací od společnosti Microsoft. Je součástí.net frameworku od verze 3.0. Původně tento framework nesl označení Avalon. Součástí.NET frameworku je stále i starší framework Windows Forms, který však postrádá řadu funkcionalit, které nabízí WPF [1]. Mezi klíčové vlastnosti WPF patří oddělení grafické a logické části aplikace, grafika a animace, velké možnosti stylizace a šablonování a databinding. WPF poskytuje širokou paletu grafických komponent (ovládacích prvků), které lze snadno poskládat do formulářů, případně si můžeme dotvořit vlastní ovládací prvky. Pro definici formulářů používá jazyk XAML, díky kterému může jednotlivým ovládacím prvkům přiřazovat vlastnosti objektů a může provazovat data s logickou částí aplikace Grafika Grafika ve WPF využívá knihoven Direct3D, které jsou obsaženy v DirectX. Tyto knihovny umožňují využití hardwarové akcelerace pomocí grafické karty, podporují vektorovou grafiku a vykreslování 3D objektů. Díky hardwarové akceleraci umožňuje aplikaci přemístit část zátěže způsobené vykreslováním grafiky z CPU na GPU a tím docílit vyšší svižnosti aplikace. Výhodou vektorové grafiky je taky to, že vývojáři zůstává kontrola nad nakreslenými objekty a může s nimi dále manipulovat Animace Obvyklý přístup k animacím je, že se překreslují vždy po několika snímcích, což může být závislé na výkonu počítače, a tak se může stát, že animace běží jinou rychlostí, než by bylo vhodné. Překreslování animace ve WPF je vyvoláváno po nastavených časových intervalech, čímž se tomuto problému vyhne. Animace se dají ukládat do tzv. storyboardů, které umožňují spouštění, pozastavování a jinou manipulaci s animací. Animace mohou být spouštěny pomocí událostí aplikace, jako třeba stisknutí tlačítka, spuštění aplikace apod Pixel nezávislý na zařízení (Device Independent Pixel) WPF přepočítává velikosti pixelů podle DPI (dots per inch) zařízení, na kterém je formulář zobrazen, na tzv. Device Independent Pixel (pixel nezávislý na zařízení). Tím udržuje velikost komponent na různých zařízení konstantní a předchází tak nechtěným změnám velikosti zobrazených komponent. 8

14 1.4. OVLÁDACÍ PRVKY, ELEMENTY, STYLY A ŠABLONY 1.4. Ovládací prvky, elementy, styly a šablony Ovládacím prvkem rozumíme objekt v grafickém rozhraní, jako je např. tlačítko, popisek nebo tabulka. Každý ovládací prvek se skládá z jednoho či více elementů. Všechny tyto elementy jsou ve WPF poskládané do hierarchického vizuálního stromu, který má vždy jeden kořen. Vlastnosti jednotlivých elementů formuláře můžeme definovat buď přímo pomocí jejich atributů, nebo nepřímo pomocí šablon a stylů. Element je nejmenší stavební jednotka formůlářů ve WPF. Každý element je objekt odvozený z DependencyObject, a podporuje tak DependencyProperty, což je systém vlastností ve WPF. Styl je soubor vlastností, který si může vývojář nadefinovat. Jeden styl je možné přiřadit více ovládacím prvkům, a tím umožňuje měnit vlastnosti ovládacích prvků a elementů hromadně. Šablona definuje alternativní vzhled komponent v částech aplikace. Existuje několik typů šablon: šablona ovládacího prvku ControlTemplate, datová šablona DataTemplate, HierarchicalDataTemplate a ItemsPanelTemplate. Z jakých elementů se ovládací prvek skládá, definuje právě jeho šablona. V základu se používá implicitní šablona vytvořená autorem ovládacího prvku. Použitím šablony ovládacího je možné nahradit jeho implicitní šablonu, a tak modifikovat jeho vzhled. Podobně se používá datová šablona pro změnu reprezentace dat, které by se jinak zobrazovaly jako prostý text Systém vlastností WPF představuje nový systém vlastností. Tyto vlastnosti se nazývají DependencyProperty a můžeme je používat jen v objektech, které dědí z DependencyObject. Na rozdíl od CLR vlastností, které jen zapouzdřují proměnnou a vystavují metody na její čtení a změnu, DependencyProperty nabízejí řadu výhod. Mimo jiné umožňují dědit hodnoty jiných DependencyProperty, vytvářet automatické kontroly hodnot při jejich změně, používat je v šablonách a stylech nebo je používat pro databinding Databinding WPF poskytuje služby umožňující provazování a manipulaci dat v aplikaci. Těmto službám se říká binding. Pomocí bindingu můžeme provazovat data mezi vlastnostmi elementů (klienty) v XAML dokumentu s objekty (zdroji) ve zdrojovém kódu. Jako zdroje bindingu mohou sloužit CLR objekty, Dynamické objekty implementující rozhraní IDynamicMetaObjectProvider, Objekty ADO.NET (DataTable, DataView), XML objekty nebo DependencyObjecty. 9

15 1.6. DATABINDING Existují čtyři módy bindingu: one time klient načte data ze zdroje jednou a změny na zdroji ignoruje, one way klient načte data a aktualizuje se s každou změnou na zdroji, two way zdroj i klient se navzájem udržují aktuální, změny se promítnou u obou, one way to source změny u klienta se projeví na zdroji. Chceme-li, aby se klient aktualizoval při změně hodnoty zdroje, je nutné, aby vlastnost sloužící jako zdroj bindingu při své změně vyvolávala událost PropertyChanged. Toho lze docílit vhodnou implementací rozhraní INotifyPropertyChanged. Ukázka zdrojového kódu 1.1: Příklad implementace INotifyPropertyChanged public class ClassWithNotifications : INotifyPropertyChanged { private string _ name ; public string Name { get { return _ name ; } set { _ name = value ; OnPropertyChanged ( nameof ( Name )); } } public event PropertyChangedEventHandler PropertyChanged ; } protected virtual void OnPro pertyc hanged ( string propertyname ) { PropertyChanged?. Invoke ( this, new PropertyChangedEventArgs ( propertyname )); } Fody/PropertyChanged Fody/PropertyChanged je balíček pro Visual Studio, který umožňuje používání speciálních atributů pro usnadnění bindingu. Nejdůležitějším atributem je [ImplementPropertyChanged], který při kompilaci u všech tříd označených tímto atributem implementuje rozhraní INotifyPropertyChanged a všem vlastnostem přidá kód k vyvolání PropertyChanged události. Dalšími atributy jsou AlsoNotifyFor, DoNotNotify, DependsOn, DoNotSetChanged a DoNotCheckEquality. Jejich použití je vysvětleno na stránce projektu na GitHubu [2]. 10

16 1.7. Jazyk XAML 1.7. JAZYK XAML Jazyk XAML (Extensible Application Markup Language, původně Extensible Avalon Markup Language) je značkovací jazyk založený na XML. Byl taktéž vyvinut společností Microsoft a ve WPF je využíván pro popis grafického rozhraní aplikace. Elementy se podobně jako např. v HTML zapisují do lomených závorek, ve kterých je vždy název elementu. Elementy musí být vždy ukončeny a nesmí se navzájem křížit (tzn., že nemůžeme ukončit element, který obsahuje jiný neukončený element) Nástroje pro vývoj WPF aplikací Nástroje od Microsoftu: Microsoft Visual Studio od verze 2008 Microsoft Visual Studio 2005 s rozšířením Visual Studio 2005 extensions for.net Framework 3.0 CTP Microsoft Blend Microsoft Expression Design XAMLPad Nástroje třetí strany: SharpDevelop PowerBuilder.NET 11

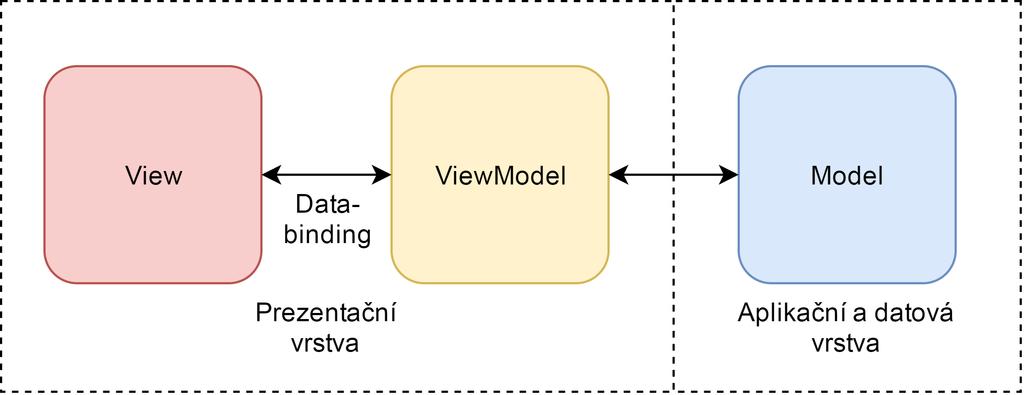

17 2. Návrhový vzor MVVM MVVM (Model-View-ViewModel) je návrhový vzor hojně užívaný při psaní WPF aplikací. Řeší oddělení logiky aplikace od uživatelského rozhraní. Díky tomu je pak kód přehlednější a dá se líp upravovat. Také to umožňuje práci více týmu prakticky nezávisle na sobě. Princip spočívá v rozdělení aplikace na tři bloky: View, Model a ViewModel. Obrázek 2.1: Schéma návrhového vzoru MVVM 2.1. View vytváří grafické rozhraní aplikace a jeho úlohou je prezentovat data uživateli ve vzhledné podobě. Samotné View by ideálně nemělo řešit žádnou logiku, někdy by však takové řešení bylo nepřiměřeně složitější, a tak toto pravidlo nemusí být vždy dodrženo. Ve WPF se View realizuje pomocí vlastního ovládacího prvku (User Control). Ovládací prvek sestává ze dvou souborů <název_prvku>.xaml a <název_prvku>.xaml.cs. Oba dva soubory se nacházejí ve stejném jmenném prostoru, a tak navzájem znají všechny své pole, vlastnosti a metody. Soubor s příponou.xaml je napsán v jazyce XAML a popisuje rozmístění prvků na tomto ovládacím prvku a jejich vlastnosti. Hodnoty vlastností může definovat buď přímo, nebo je může vázat na hodnoty jiných vlastností pomocí bindingu. Druhý soubor (s příponou.xaml.cs) se nazývá code-behind ovládacího prvku. V návrhovém vzoru MVVM se nedoporučuje tento soubor využívat pro logické operace, protože tím aplikace ztrácí jednu z hlavních výhod MVVM oddělitelnost grafické vrstvy od logické Model Model by měl řešit veškerou logiku aplikace jako například načítání dat z databáze, komunikaci s externími procesy, službami apod. 12

18 2.3. ViewModel 2.3. VIEWMODEL ViewModel je oblast, která si uchovává informace o běhu aplikace a ukládá všechna data, která je potřeba zobrazit, do datových struktur, které můžou sloužit jako zdroj bindingu. ViewModel navíc také zpracovává uživatelské akce pomocí příkazů Příkazy Uživatelské akce jsou zpracovávány pomocí příkazů implementujících rozhraní ICommand. Toto rozhraní deklaruje metodu Execute, funkci CanExecute a událost CanExecuteChanged. Metoda Execute by měla obsahovat funkční tělo, které se má provést při vyvolání příkazu. Funkce CanExecute vracející hodnotu bool udává, zda je možné příkaz spustit. Událost CanExecuteChanged by měla být vyvolána pokaždé, kdy je možné, že se hodnota funkce CanExecute změní. Takto implementovaný příkaz se vystaví ve ViewModelu a naváže se na vlastnost Command ovládacího prvky, který bude obsluhovat. Hlavní nevýhodou příkazů je, že lze jednoduše nastavit jen na určitých typech ovládacích prvků (např. Button). Další nevýhodou je, že přijímají maximálně jeden parametr, což se ale dá obejít vhodným převodníkem Prostředník (Mediátor) Pro komunikaci mezi ViewModely byl navrhnut návrhový vzor prostředníka. Prostředník je objekt stojící mimo ViewModely schopný mezi nimi předávat zprávy. Díky tomu jsou ViewModely na sobě nezávislé, což vede k flexibilnější aplikaci. Nevýhodou tohoto vzoru je právě to, že ViewModely na sebe navzájem neodkazují, což komplikuje sledování běhu programu při debugování. Obrázek 2.2: Schéma funkce prostředníka 13

19 2.5. Balíček nástrojů MVVM Light 2.5. BALÍČEK NÁSTROJŮ MVVM LIGHT MVVM Light Toolkit je balíček nástrojů pro usnadnění tvorby MVVM aplikací ve frameworcích WPF, Silverlight, Windows Store, Windows Phone a Xamarin. Jedná se o open- -source projekt, který je zdarma ke stažení na webové stránce codeplex.com/. MVVM Light Toolkit implementuje často používané konstrukce, jako jsou například RelayCommand, Messenger nebo ViewModelBase. Také nabízí šablony k vytvoření nových MVVM aplikací. Třída RelayCommand je implementací rozhraní ICommand. Vystavuje veřejný konstruktor, jehož parametry jsou delegáty typu Action a Func<bool>. Prvním parametrem se předává akce, která se má vykonat při spuštění příkazu, druhý parametr je volitelný a předává se jím podmínka spustitelnosti příkazu. Pokud není druhý parametr specifikován, může být příkaz spuštěn kdykoliv. Messenger je vlastní implementace vzoru prostředníka. Poskytuje metody Send<T> a Register<T>. Všechny třídy se mohou u instance typu Messenger metodou Register<T> zaregistrovat na příchozí zprávy typu T. V případě že jakákoliv jiná třída pomocí této instance Messengeru odeslala zprávu metodou Send<T>, třídy zaregistrované na tento typ zprávu obdrží a obslouží ji. Třída ViewModelBase, jak už název napovídá, slouží jako bázová třída pro vytvořené ViewModely. Kromě jiných obsahuje také vlastnost MessengerInstance, která v základu obsahuje výchozí instanci typu Messenger. 14

20 3. MySQL MySQL je systém řízení báze dat využívající relační databáze (zkratka RDBMS z angličtiny Relation DataBase Management System). Byl vytvořen švédskou firmou MySQL AB v roce 1995 a nyní jej vyvíjí společnost Oracle. MySQL je multiplatformní systém a je vyvíjen jako open-source projekt. MySQL server se skládá ze tří vrstev. První vrstva obstarává uživatelské rozhraní, aby měl uživatel jak komunikovat s databází. Druhá vrstva obsahuje veškerou logiku systému, jako je třeba analýza a zpracovávání dotazů, optimalizace apod. Třetí vrstva se pak stará o samotné ukládání a čtení dat z databázových úložišť. Celý systém je odladěn tak, aby byl co nejvýkonnější, mohlo s ním pracovat více uživatelů současně a zároveň aby zůstala všechna data konzistentní. Pro označení požadavků na plnohodnotnou databázi se používá zkratka ACID (Atomicity, Consistency, Isolation, Durability). Atomicity (nedělitelnost) operace se skládají do transakcí, které se provádějí jako jedna nedělitelná operace, takže když by jedna dílčí operace selhala, musí se databáze vrátit do původního stavu. Consistency (konzistence) databáze musí být vždy konzistentní. Isolation (izolace) operace se navzájem neovlivňují. Pokud by se sešlo víc operací, vykonávají se postupně v pořadí, v jakém přišly. Durability (trvanlivost) všechna data jsou zapsaná na trvanlivém úložišti, aby nedocházelo ke ztrátě dat v případě přerušení provozu databáze. Komunikace mezi uživatelem a databází probíhá pomocí jednoduchého dotazovacího jazyka SQL, který je obohacen o některé vlastní funkce. MySQL nabízí několik databázových úložišť (storage enginů), z nichž nejvýznamnější jsou InnoDB a MyISAM. Ostatní úložiště nepodporují celou sadu SQL dotazů a bývají využívány pro své specifické účely. InnoDB je používáno jako výchozí úložiště a ukládají se na něj všechny tabulky, kterým přímo nespecifikujeme úložiště jiné. Tento úložiště podporuje transakce a je oproti MyISAM rychlejší při ukládání a úpravě dat. InnoDB je navíc stále aktivně vyvíjen. Specialitou InnoDB je uzamykání na úrovni řádků [3], čímž umožňuje provádění více operací nad jednou tabulkou současně. MyISAM je optimalizován pro čtení a vyhledávání v tabulkách, a proto se lépe využije při tvorbě rozsáhlých tabulek, které se tak často nemění. Nevýhodou je, že toto úložiště nepodporuje transakce Relační model databáze Relační model označuje databázi založenou na tabulkách (relacích), které se skládají z řádků (záznamů), přičemž každý záznam obsahuje určitý počet sloupců (atributů). Každý sloupec má pevně stanovený datový typ (číslo, znak, text,... ) a může obsahovat jen hodnoty tohoto typu. Každá tabulka by měla obsahovat atribut, pomocí kterého se dá jednoznačně identifikovat záznam, tento atribut se označuje jako primární klíč. Pomocí 15

21 3.2. JAZYK SQL cizího klíče je pak možné vyjadřovat vztahy mezi jednotlivými záznamy, a to tak, že do hodnoty atributu označeného se jako cizí klíč se vloží hodnota primárního klíče jiného záznamu Jazyk SQL Jazyk SQL (Structured Query Language) je strukturovaný dotazovací jazyk pro práci s relačními databázemi. Syntaxe jazyka je účelně podobná syntaxi angličtiny, takže je pro anglicky mluvící lidi celkem snadno čitelný. Existuje několik standardů jazyka SQL, označené podle roku vydání. Většina databázových systému tyto standardy podporuje, ale ne vždy všechny funkce. Některé systémy naopak přidávají vlastní příkazy, které ve standardech obsaženy nejsou. Operace se často se dělí do kategorií DDL, DML a dotazy. DDL (z angličtiny Data Definition Language) jsou příkazy, které nepostihují jednotlivé řádky tabulek, nýbrž manipulují s celou databází. Patří mezi ně příkazy jako CREATE, ALTER a DROP. Tyto příkazy nelze vrátit zpět. DML (z angličtiny Data Manipulation Language) jsou příkazy, které provádějí CRUD operace (Create, Read, Update, Delete). Patří mezi ně příkazy INSERT, UPDATE, DELETE a někdy taky SELECT[4]. Tyto operace mohou být součástí transakce, a tak může být jejich efekt vrácen. Dotazy (anglicky queries) jsou příkazy pro čtení dat z jedné či více tabulek. Pokud je dotaz mířený na víc tabulek, označuje se jako join. Z historických důvodů se jako dotaz někdy označují i příkazy spadající do předchozích kategorií Útok SQL injection SQL injection (zkráceně SQLI) je technika napadání SQL serverů podstrčením škodlivého kódu přes neošetřený vstup. SQLI je jedna z nejpoužívanějších technik webového útoku. Většinou se tento útok používá na webových stránkách, má-li uživatel někde zadat například uživatelské jméno nebo ID. Ukázka zdrojového kódu 3.1: Kód náchylný k SQL injection string userid = Console. ReadLine (); string sqlquery = " SELECT * FROM Users WHERE UserId = " + userid ; Kód v ukázce 3.1 předpokládá, že uživatel zadá uživatelské jméno, podle kterého se vyhledá záznam v databázi. Útočník ale může zadat namísto jména například text "1 OR 1=1", po jehož dosazení vznikne validní SQL příkaz SELECT * FROM Users WHERE UserId = 1 OR 1=1, který vypíše všechny záznamy z tabulky Users, protože podmínka bude vždy splněna. Pokud by tabulka obsahovala i hesla uživatelů, bezpečnost uživatelů by byla značně narušena. Kromě vypisování záznamů může útočník provádět i jiné operace, má-li k nim práva. Např. může zadat text "1; DROP TABLE Users", čímž by se po vypsání řádku smazala celá tabulka uživatelů. 16

22 3.3. INDEXOVÁNÍ SLOUPCŮ Obrana proti SQL injection může být prováděna buď na straně serveru omezením práv uživatelů nebo lépe na straně klienta pomocí kontroly vstupních parametrů Indexování sloupců Vyhledávání a řazení v rozsáhlých tabulkách jsou časově náročné operace, protože se musí přistupovat k velkému počtu řádků. Máme-li tabulku o N řádcích, pak pro vyhledání záznamu podle jeho unikátní vlastnosti pomocí lineárního vyhledávání by průměrně bylo potřeba projít N/2 řádků tabulky. Pro vyhledání více záznamů by bylo zapotřebí přistoupit ke všem řádkům. Pro zvýšení výkonnosti vyhledávání a řazení umožňuje MySQL vytváření indexů ke sloupcům v tabulkách. Indexy představují ukazatele na řádky tabulky, které se při vytváření seřadí. Na seřazených seznamech je poté možné aplikovat binární vyhledávání, díky kterému se průměrný počet přístupů k řádkům značně sníží (na log 2 N). Indexy se vytvářejí jako přidané datové struktury obsahující ukazatel do tabulky o velikosti 2-5 bajtů a hodnotu pole, jehož velikost záleží na datovém typu indexovaného sloupce. Všechny indexy jedné tabulky se ukládají do tabulky indexů používající úložiště MyISAM. Nevýhodou indexů je, že zabírají další místo na disku a zpomalují přidávání a editaci záznamů, protože se vždy musí upravit i indexy. Indexy je vhodné používat na sloupce, které nabývají velkého množství rozličných hodnot a podle kterých očekáváme časté vyhledávání nebo řazení. Při velkém množství duplicitních hodnot ve sloupci se snižuje efektivita binárního vyhledávání. Např. pro booleovské proměnné, které nabývají pouze dvou různých hodnot, sníží binární vyhledávání množství dat jen na polovinu, poté se již musí použít vyhledávání lineární MySQL Connector/Net MySQL Connector/Net je program, který zprostředkovává komunikaci mezi klientskou aplikací a samotnou databází, resp. databázovým systémem. Taktéž jej vyvíjí společnosti Oracle. Umožňuje bezpečné a rychlé připojení MySQL databáze k aplikaci psané v jakémkoliv.net jazyce. Podporuje Entity Framework, pakety pro posílání a přijímání dat o velikosti až 2GB a connection pooling[5] Connection pooling Je pravidlem, že spojení mezi aplikací a databází by mělo být otevřené vždy jen po dobu nezbytnou pro provedení potřebných operací, jinak by mohlo docházet k nežádoucímu blokování dalších spojení na straně serveru. Sestavování spojení je však časově náročné, což by značně zpomalovalo funkci aplikací, které k databázi potřebují přistupovat často. Connection pooling je metoda sloužící ke zvýšení výkonu a škálovatelnosti takovýchto aplikací. Funguje tak, že spojení, která se v aplikaci uzavřou, se nezruší, ale uloží se do fondu spojení (anglicky connection pool, odsud název connection pooling). V případě otevírání nového spojení se aplikace nejprve podívá do fondu, zda tam takové spojení už není vytvořeno, a případně se použije. Tím se ušetří čas nutný k navazování nového spojení. 17

23 3.4. MYSQL CONNECTOR/NET V MySQL Connector/Net je connection pooling implicitně aktivní, ale dá se vypnout. Vývojáři říkají, že nejlepší způsob jak se spojeními pracovat, je nechat connection pooling systém, ať se o ně postará sám. Nedoporučují manuální vytváření vlastních spojení, místo toho by se měly používat konstruktory, které v parametru vyžadují připojovací řetězec [6]. 18

24 4. Entity Framework Entity Framework (EF) je komplexní řešení pro objektově relační mapování od společnosti Microsoft. Stará se o konverzi dat z relačních databází, kde jsou data vyjádřena jako řádky, do objektů v objektově orientovaném programovacím jazyce. Poskytuje služby jako je sledování změn, opožděné načítání (lazy-loading) nebo překlad dotazů na databázi Verze Entity Freworků V době psaní tohoto dokumentu existují dvě aktuální verze Entity Frameworku Entity Framework 6.X Entity Framework 6.X (EF6.X) je léty odzkoušená verze, prvně vydaná již v roce Od té doby se stal nejpoužívanějším Nu-Get balíčkem ve Visual Studiu. Ačkoliv se vývojáři nyní zaměřují spíš na Entity Framework Core, EF6.X jako produkt zůstává stále podporován a budou pro něj dále vydávány opravy chyb a drobná vylepšení [7] Entity Framework Core Entity Framework Core (EF Core) je odlehčená, rozšiřitelná a multiplatformní verze Entity Frameworku. EF Core je postavený na zcela novém základu, a tak nenabízí veškeré funkce, které nabízí EF6.X, některé tyto funkce (jako např. lazy-loading) budou postupně implementovány, jiné nikoliv. Na druhou stranu nabízí EF Core několik novinek a vylepšení, jako např. podpora alternativních klíčů nebo generování klíčů na straně klienta Entity Data Model Pro mapování objektů se používá Entity Data Model (EDM), který je napsán v jazyce SDL (Schema Definition Language). Tento model popisuje, jak převést data z databáze do entit a vztahy mezi entitami a jejich vlastnostmi. Při přidávání nového EDM do Visual Studia jsou nabízeny čtyři možnosti: Empty EF Designer model pro přístup Model First, Empty Code First model a Code First from database pro přístup Code First a EF Designer from database pro přístup Database First Kontextová třída Pří vytvoření modelu EDM se vygeneruje třída, která dědí ze třídy DbContext. Tato třída se označuje jako kontextová třída a slouží jako most mezi třídami entit a databází. Je hlavní třídou zodpovědnou za následující funkce: Obsahuje sety entit, které se mapují do tabulek v databázi Překládá dotazy a posílá je do databáze Sleduje změny provedené na entitách po jejich načtení z databáze 19

25 4.4. ENTITY Je schopna ukládat, upravovat a mazat záznamy v databázi Ukládá záznamy, které již byly vytaženy z databáze Spravuje reference Převádí data z databáze do entit 4.4. Entity V EF 6.0 existují dva typy entit: POCO entity a dynamické proxy entity POCO entity Zkratka POCO (Plain Old CLR Object) značí instanci obyčejné třídy, která není závislá ne externím frameworku. POCO entity podporují většinu akcí a chování, jako entity vygenerované modelem EDM Dynamic Proxy entity Dynamic Proxy entity (POCO proxy) jsou něco jako schránky POCO entit. POCO proxy navíc podporují lazy-loading a automatické sledování změn, díky čemuž sama ví, zda byla v současném kontextu změněna. Aby se POCO entity za běhu aplikace staly Dynamic Proxy entitami, musí splňovat tato kritéria: Třída entity musí být deklarována s modifikátorem přístupu public. Ze třídy entity musí být možné dědit, tzn. nesmí mít modifikátor přístupu sealed. Třída entity nesmí být abstraktní. Všechny navigační vlastnosti musí být deklarovány jako public a virtual. Všechny kolekce musí být typu ICollection<T>. Vlastnost ProxyCreationEnabled v kontextové třídě musí být nastavena na true (v základu tak je) Vlastnosti entit Entita může obsahovat vlastnosti buď skalární nebo navigační. Skalární vlastnosti jsou vlastnosti, jejichž hodnoty jsou obsaženy přímo v entitě. Mezi tyto vlastnosti se řadí jednoduché typy jako čísla, textové řetězce apod. Navigační vlastnosti představují ukazatele na jiné entity. 20

26 4.5. Přístupy k databázi 4.5. PŘÍSTUPY K DATABÁZI Entity Framework podporuje tři různé přístupy pro vývoj aplikací s Entity Frameworkem Model First Přístup Model First spočívá v návrhu databáze pomocí schémata modelu EDM. Podle schémata se vygenerují třídy entit s požadovanými vlastnostmi a samotná databáze. Ve Visual Studiu je pro editaci schémata k dispozici nástroj Entity Designer Database First Přístup Database First se používá, je-li databáze již vytvořena. Database First spočívá v tom, že se schéma EDM nechá vygenerovat podle databáze. Model se může aktualizovat při změně struktury databáze. Tento přístup také podporuje mapování uložených procedur, pohledů a jiných věcí z databáze Code First Při přístupu Code First se vůbec nepracuje se schématem EDM modelu, stačí jen navrhnout třídy pro entity a databázový kontext. Databázi pak lze podle nich vygenerovat. Např. kdybychom chtěli databázi s jedinou tabulkou Osoby, kde by každý záznam představoval jednu osobu s vlastnostmi Jmeno, Pohlavi a Vek, pak by bylo vhodné vytvořit typ entity Osoba s těmito vlastnostmi. Každá instance této třídy by modelovala právě jednu entitu, tedy osobu. 21

27 Část II Praktická část 22

28 5. Struktura aplikace Aplikace používá třívrstvou architekturu a je psaná podle návrhového vzoru MVVM Třívrstvá architektura aplikace Aplikace používá třívrstvou architekturu s volným vrstvením, přičemž každé vrstvě odpovídá jeden projekt Prezentační vrstva Vrstva je realizována projektem DatabaseEditor.App. Ten zodpovídá za vzhled aplikace, zobrazování dat a komunikaci s uživatelem Aplikační vrstva DatabaseEditor.BLL je projekt pro zpracovávání aplikační logiky (BLL je zkratka pro Bussiness Logic Layer). Obsahuje prostředky pro virtualizaci, filtrování, a vyhledávání dat. Také se stará o mapování entit do modelů, se kterými se pracuje ve vyšších vrstvách Datová vrstva Projekt DatabaseEditor.DAL představuje vrstvu pro přístup k databázi (Data Access Layer). Obsahuje třídy entit, kontextovou třídu, třídu pro inicializaci databáze a třídu Randomizer pro generování záznamů Rozložení podle MVVM Model se skládá z projektů DatabaseEditor.BL a DatabaseEditor.DAL. View a ViewModely jsou v projektu DatabaseEditor.App v příslušných složkách Grafická struktura Aplikace se skládá z několika pohledů. Většina pohledů má dvě varianty, jednu pro knihy a druhou pro autory MainWindow Primární pohled, na kterém jsou umístěny hlavní ovládací prvky jako je menu nebo ovládací prvek karty TabControl. V menu se nachází tlačítka Connect pro připojení k databázi a Refresh k aktualizaci tabulky. Na kartách Books a Authors jsou umístěny prvky BooksPageView a AuthorsPageView. Datový kontext hlavního okna je navázán na instanci třídy MainViewModel. Přes celý pohled je umístěn ovládací prvek CreateDatabaseDialog, který se zobrazuje jen v případě dotazu na vytvoření databáze, když není nalezena. Jeho viditelnost je navázána na vlastnost CreateDatabaseDialogVisible ViewModelu. 23

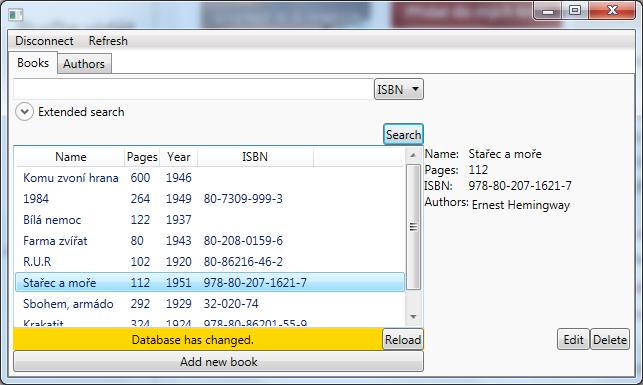

29 5.3. GRAFICKÁ STRUKTURA Obrázek 5.1: Hlavní okno aplikace BooksPageView a AuthorsPageView Tyto pohledy slouží k zobrazení dat z databáze. BooksPageView je umístěn na kartě Books a AuthorsPageView na kartě Authors. Dominantním prvkem je tabulka GridView sloužící k zobrazování seznamu autorů nebo knih. Nad tabulkou se nachází ovládací prvek BookFilterView/AuthorFilterView pro vyhledávání a filtrování záznamů, vpravo od tabulky se zobrazuje detail právě označeného záznamu pomocí pohledů BookDetailView a AuthorDetailView, a pod tabulkou je tlačítko pro přidání nového záznamu. ViewModelem těchto pohledů je PageViewModel<TListModel, TDetail>. Podobně jako má hlavní okno skrytý dialog na vytváření databáze, tyto pohledy disponují skrytými dialogy pro editaci záznamů EditBookView/EditAuthorView BookDetailView a AuthorDetailView Slouží k zobrazení detailních informací o záznamu a umožňují jeho editaci nebo odebrání pomocí příslušných tlačítek Edit a Delete. Oba pohledy používají jako ViewModel třídu ItemDetailViewModel<TListModel, TDetail> BookFilterView a AuthorFilterView Pohledy filtrů slouží k vyhledávání a filtrování záznamů. Obsahují textové pole pro rychlé vyhledávání, pod nímž leží rozbalovací část s možností vytváření vlastních pravidel. Jako ViewModel využívají tyto pohledy FilterViewModel<T>. 24

30 5.3. GRAFICKÁ STRUKTURA Obrázek 5.2: Zobrazení detailu záznamu knihy Všechny položky polí se seznamem (ovládací prvek ComboBox) v tomto pohledu se plní dynamicky podle typu T použitého při vytváření ViewModelu a podle typu zvolené vlastnosti. Obrázek 5.3: Pohled pro filtrování knih EditBookView a EditAuthorView Tyto pohledy umožňují editaci vlastností záznamu. Jak u seznamu autorových knih, tak i u autorů knihy jsou tlačítka na jejich přidání a odebrání. Vespod zobrazení se nachází tlačítka na potvrzení a na zrušení editace. Jako ViewModel je zde použita třída EditItemViewModel<TDetail, TItem> AuthorSelectWindow a BookSelectWindow Okno BookSelectWindow se zobrazí při žádosti o přidání nové knihy k záznamu autora. Obdobně je tomu u druhého okna, které se pro změnu může zobrazit při editaci knihy. Obsahují vyhledávací pole podobně jako BooksPageView, resp. AuthorsPageView. 25

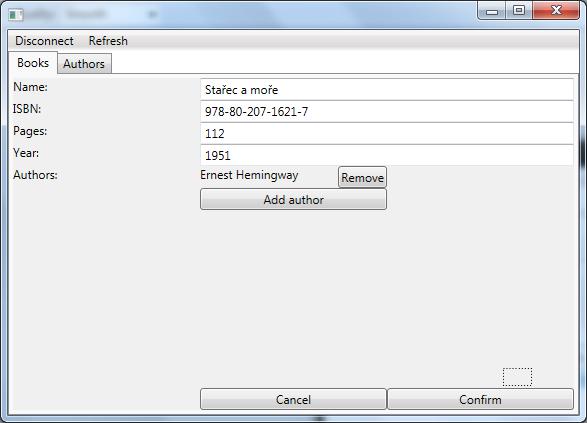

31 5.3. GRAFICKÁ STRUKTURA Obrázek 5.4: Pohled pro editaci záznamu knihy Obrázek 5.5: Okno pro přidání autora k záznamu knihy 26

32 6. MySQL databáze K vytvoření databáze jsem si nainstaloval databázový systém MySQL server, MySQL Connector/Net a pro objektově-relační mapování jsem použil Entity Framework Instalace MySQL serveru Na webové stránce je k nalezení nejnovější verze databáze MySQL pro nekomerční použití. Při instalaci jsem postupoval podle pokynů instalátoru. Pomocí instalátor jsem spolu s MySQL serverem nainstaloval mimo jiné i MySQL Connector/Net a Entity Framework Tvorba databáze Databázi jsem vytvořil pomocí Entity Frameworku 6.1 přístupem Code First. K tomu bylo zapotřebí do projektu nainstalovat Nu-Get balíček MySql.Data.Entity, se kterým se automaticky nainstaloval i balíček EntityFramework Návrh entit V projektu DatabaseEditor.DAL jsem vytvořil složku Entities, a v ní třídy Author a Book. Tyto třídy představují třídy entit, se kterými budu později pracovat. Instance třídy Author představuje entitu autora a instance třídy Book entitu knihy. 27

33 6.2. TVORBA DATABÁZE Ukázka zdrojového kódu 6.1: Třída entity Author public class Author { public Author () { Books = new HashSet < Book >() ; } public Guid AuthorId { get ; set ; } [ Required ] [ Index ] [ MaxLength (20) ] public string Name { get ; set ; } [ Required ] [ Index ] [ MaxLength (15) ] public string Surname { get ; set ; } } public virtual ICollection < Book > Books { get ; set ; } Ukázka zdrojového kódu 6.2: Třída entity Book public class Book { public Book () { Authors = new HashSet < Author >() ; } public Guid BookId { get ; set ; } public string ISBN { get ; set ; } [ Required ] [ Index ] [ MaxLength (25) ] public string Name { get ; set ; } public int Pages { get ; set ; } public int Year { get ; set ; } public virtual ICollection < Author > Authors { get ; set ; } } Obě třídy entit splňují všechny podmínky, aby se za běhu programu vytvářely entity typu Dynamic Proxy. 28

34 6.2. TVORBA DATABÁZE Jak je vidět, každý autor může mít referenci na více knih a každá kniha může mít referenci na více autorů je mezi nimi vzájemný vztah many-to-many. V relačních databázích se tento vztah řeší tzv. asociační tabulkou, která obsahuje cizí klíče obou záznamů. Vlastnosti, podle kterých očekávám časté vyhledávání nebo řazení jsem označil atributem Index. Ten způsobí, že se při vytváření databáze vytvoří i tabulka s indexem označené vlastnosti Kontextová třída Po dokončení návrhu entit jsem vytvořil kontextovou třídu s názvem LibraryDbContext, která dědí ze třídy DbContext. Ukázka zdrojového kódu 6.3: Kontextová třída LibraryDbContext [ DbConfigurationType ( typeof ( MySqlEFConfiguration ))] public class LibraryDbContext : DbContext { public LibraryDbContext ( string connectionstring, int authorscount, int bookscount, int minauthorsbooks, int maxauthorsbooks ) : base ( connectionstring ) { Database. SetInitializer ( new LibraryDbInitializer ( authorscount, bookscount, minauthorsbooks, maxauthorsbooks )); Database. Initialize ( false ); } public LibraryDbContext ( string connectionstring ) : base ( connectionstring ) { } public LibraryDbContext ( DbConnection existingconnection, bool contextownsconnection ) : base ( existingconnection, contextownsconnection ) { } } public virtual DbSet < Author > Authors { get ; set ; } public virtual DbSet < Book > Books { get ; set ; } Atribut [DbConfigurationType(typeof(MySqlEFConfiguration))] slouží pro nastavení konfigurační třídy MySQL. Vlastnosti Authors a Books typu DbSet představují tabulky autorů, resp. knih, v databázi. Ve třídě jsem definoval tři konstruktory, přičemž každý používám ke specifickým účelům. První konstruktor slouží pro inicializaci databáze a vygenerování testovacích dat. V těle konstruktoru se nastaví inicializátor databáze s parametry, které mu oznamují, kolik záznamů jakých typů má vygenerovat. Poté se jen zavolá metoda pro inicializaci 29

35 6.2. TVORBA DATABÁZE databáze s parametrem false, jenž značí, zda se má databáze vytvořit i kdyby již existovala. Druhý konstruktor používám pro připojení k existující databázi. K jeho použití není potřeba mít vytvořené spojení s databází spravuje si je sám. Parametrem je připojovací řetězec pro připojení k databázi. Třetí konstruktor vyžaduje v parametru již otevřené spojení a používám jej jen pro zjištění, jestli databáze již existuje či nikoliv Inicializace databáze Pro inicializaci databáze je nutné nastavit inicializátor. Lze použít jeden z existujících inicializátorů nebo si můžeme vytvořit vlastní, který z nějakého existujícího dědí. Já jsem si vytvořil třídu LibraryDbInitializer, která dědí z již existujícího inicializátoru DropCreateDatabaseIfModelChanges<LibraryDbContext>. Bázový inicializátor znovu vytvoří databázi pokaždé, když se změní model nebo cílová databáze není nalezena. Vystavuje virtuální metodu Seed, jež slouží k naplnění databáze při její inicializaci. Tuto metodu jsem přetížil vlastní implementací pro vygenerování záznamů a jejich vložení do databáze Generování záznamů Ke generování entit jsem si vytvořil statickou třídu Randomizer. Ta poskytuje funkce RandomString, RandomText, RandomInt a hlavně RandomBook a RandomAuthor. Funkce RandomText vrací řetězec o požadované délce složený pouze z velkých písmen anglické abecedy. Výstup funkce RandomString může obsahovat kromě písmen i číslice 0-9. Funkce RandomInt vrací náhodné číslo ze zadaného intervalu. Těchto tří funkcí pak využívají funkce RandomBook a RandomAuthor, které vytváří nové entity s náhodně naplněnými vlastnostmi, kromě autorů u knížek a naopak. V metodě Seed se nejprve vygeneruje kolekce knih, poté se vygeneruje kolekce autorů a každému se vzápětí přiřadí jedna až tři knihy. Všechny entity se postupně po blocích vkládají do kontextu a pomocí metody SaveChanges ukládají do databáze. Vkládání většího počtu záznamů však trvá enormně dlouhou dobu (viz tabulku 8.3). 30

36 7. Logika aplikace 7.1. Modely entit Ve vrchní vrstvě programu nepracuji přímo s entitami, ale pouze s vlastními modely (též nazývanými jako data access object, zkráceně DAO), které poskytují pouze omezené množství informací. Pokud bych totiž v prezentační vrstvě aplikace přistoupil k referenčním vlastnostem entity, které se automaticky nenačítají, hrozil by pád aplikace. Bylo potřeba vytvořit dva typy modelů jeden plnohodnotný, obsahující všechny vlastnosti entity, a druhý odlehčený pro modelování záznamů v tabulce. Na místo referenčních vlastností detailních modelů jsem taky použil odlehčené modely, protože jinak by se při načítání těchto vlastností mohla spolu s nimi načíst i celá databáze. Odlehčené modely jsou reprezentovány třídami AuthorListModel a BookListModel a pro zobrazení detailů jsou použity třídy AuthorDetailModel a BookDetailModel. Modely detailů dědí ze seznamových modelů, a ty dědí z bázové třídy ItemModelBase, která obsahuje pouze vlastnost Id. Některé vlastnosti modelů jsou označeny atributem SearchablePropertyAttribute, jež je využit k identifikaci vlastností, podle kterých se dá vyhledávat Mapovač Pro převádění mezi DAO a entitami jsem si vytvořil vlastní třídu Mapper. Ta poskytuje metody na vytvoření modelů z entit Virtualizující kolekce VirtualizingCollection je kolekce schopná virtualizovat data. Její řešení bylo inspirováno projektem uživatele Paul McClean [8]. Využívá metodu stránkování s volitelnou velikostí stránek. V aplikaci jsem zvolil velikost stránky odhadem na 100 záznamů. Pro svoji funkčnost využívá zapouzdřeného objektu poskytovatele dat implementujícího rozhraní IItemsProvider, který vedle jiných implementuje i funkci FetchRange pro načtení rozsahu záznamů. Ta se používá pro plnění stránek. V případě přístupu ke spodnímu okraji stránky se pomocí FetchRange z databáze načte následující stránka. Ve výsledku slouží VirtualizingCollection jako zdroj dat pro tabulku GridView, proto implementuje rozhraní IList a IList<T>. Metoda GetEnumerator by měla vracet kolekci všech prvků ve zdroji dat, což by u rozsáhle databáze způsobilo značné zpoždění. Řešením by bylo tuto metodu implementovat a vyhnout se jejímu používání. Bohužel při poskytnutí této kolekce jako zdroje dat pro GridView, se metoda GetEnumerator volala automaticky, záměrně jsem ji tedy implementoval tak, aby vracela prázdnou kolekci. Naštěstí jsem nezpozoroval žádný problém, jež by tato implementace způsobovala. Ovládací prvek obsahující virtualizující kolekci navíc nesmí být umístěna v prvku s automatickou výškou (např. GridRow s výškou "Auto"), jinak se aplikace pokouší změřit výšku prvku, přičemž prochází všechny prvky v kolekci. 31

37 7.3. Poskytovatele záznamů 7.3. POSKYTOVATELE ZÁZNAMŮ V projektu jsem vytvořil dva druhy poskytovatelů záznamů jeden pro poskytování seznamových modelů IItemsProvider<TListModel> a druhý pro poskytování detailních modelů IDetailProvider<TDetail>. Obě dvě rozhraní k poskytování záznamů jsou v aplikaci implementována pouze ve třídě MySQLItemProvider<TListModel, TDetail>, která slouží jako bázová třída pro třídy AuthorsProvider a BooksProvider. Původně jsem se snažil tyto třídy sjednotit do jedné generické, ale ukázalo se, že by implementace takové třídy byla příliš složitá Poskytovatel záznamů kolekce Rozhraní IItemsProvider<TListModel>, slouží k poskytování záznamů typu TListModel virtualizující kolekci ze zdroje dat. Deklaruje funkce FetchRange, FetchCount, Contains, UseConditions, DeleteItem a vlastnost SourceChanged. Funkce FetchRange vrací požadovaný rozsah záznamů ze zdroje dat. V případě řazení nebo filtrování musí být záznamy již seřazeny, resp. vyfiltrovány. Pomocí funkce FetchCount se získá počet záznamů v databázi. Opět tady platí, že při filtrování záznamů musí tato funkce vracet jen počet záznamů splňujících kritéria. Funkce DeleteItem slouží ke smazání záznamu v databázi a může být volána buď s parametrem typu TListModel představujícím celý záznam nebo s identifikačním číslem typu Guid. Vlastnost SourceChanged slouží ke zjišťování, zda byla data ve zdroji změněna Poskytovatel detailů záznamů Rozhraní IDetailProvider<TDetail> poskytuje operace, pro práci s detailními modely entit. Deklaruje pouze funkci GetItemById a metodu UpdateOrInsert. Funkce GetItemById získá z databáze entitu podle jejího primárního klíče Id včetně jejích referenčních vlastností a vytvoří pomocí ní model typu TDetail, který předá návratovou hodnotou. Metoda UpdateOrInsert slouží k zapsání záznamů představovaného detailním modelem do zdroje dat Poskytovatel MySQL záznamů Pro získávání a poskytování záznamů z MySQL databáze jsem vytvořil abstraktní třídu MySQLItemProvider<TListModel, TDetail>, která implementuje obě rozhraní poskytovatelů záznamů: IItemsProvider<TListModel> i IDetailProvider<TDetail>. Původně tato třída měla sloužit jako generický zdroj dat, který by poskytoval záznamy autorů nebo knih podle typových parametrů. Nicméně z této představy sešlo, protože by bylo nutné typovým parametrem předat i typ entity, který by v prezentační vrstvě neměl být znám. MySQLItemProvider se tak stal šablonou pro dvě implementace jednu pro poskytování autorů, druhou pro poskytování knih (AuthorsProvider a BooksProvider). 32

38 7.4. ŘAZENÍ 7.4. Řazení Seřazení se provede vyvoláním kontextového menu na záhlaví požadovaného sloupce a zvolením směru řazení. Obrázek 7.1: Kontextové menu pro řazení sloupců Například kliknutím na směr řazení Ascending se vyvolá příkaz SortTableAscCommand s parametrem názvu sloupce, na kterém bylo řazení vyvoláno. Název sloupce, jsem zjistil pomocí bindingu na obsah elementu, na kterém je kontextové menu umístěno (viz ukázku 7.1). Ukázka zdrojového kódu 7.1: Zjištění názvu sloupce z kontextového menu < MenuItem Header =" Ascending " Command ="{ Binding SortTableAscCommand }" CommandParameter ="{ Binding RelativeSource = { RelativeSource FindAncestor, AncestorType ={ x: Type ContextMenu }}, Path = PlacementTarget. Content }" /> SortTableAscCommand spustí metodu SortTable s parametry řazeného sloupce a směru řazení. SortTable jen zavolá metodu SortBy na poskytovateli záznamů a poskytovatel záznamů si podle požadovaného nastavení upraví způsob dotazování na databázi. Klasicky by se řazení provádělo funkcí OrderBy s parametrem vracejícím vlastnost entity. Bohužel, prezentační vrstva nezná entity, a proto ani nemůže předat tento parametr. Proto jsem tady využil knihovnu System.Linq.Dynamic umožňující řazení podle názvu sloupce. Samotné řazení řeší až samotný databázový systém Filtrování a vyhledávání záznamů Filtrování dat je řešeno pomocí podmínek. Každá podmínka obsahuje logický operátor, název vlastnosti, hodnotový operátor a hodnotu. Uživatel má možnost vytvářet vlastní podmínky, podle kterých jsou následně záznamy filtrovány. Dále je možné filtrování pomocí vyhledávacího pole. Při změně textu ve vyhledávacím poli se automaticky vytvoří podmínka s hodnotovým operátorem StartsWith a vlastností vybranou v roletovém menu. Kliknutím na tlačítko Search se všechna vytvořená pravidla vyšlou prostředníkem ve zprávě FilterChangedMessage, po jejímž zachycení se podmínky předají příslušnému poskytovateli záznamů, a ten si pomocí nich vytvoří filtr (třída Filter). Filtr z podmínek vytvoří textový řetězec, který se použije jako predikát ve funkci Where. 33

39 Struktura podmínky 7.5. FILTROVÁNÍ A VYHLEDÁVÁNÍ ZÁZNAMŮ Pro modelování podmínek jsem vytvořil abstraktní třídu PropertyCondition. Ukázka zdrojového kódu 7.2: Třída PropertyCondition public abstract class PropertyCondition <T> { public LogicOperator LogicOperator { get ; } public string PropertyName { get ; } public abstract string OperatorText { get ; } public object PropertyValue { get ; } protected Prope rtycon dition ( LogicOperator logicoperator, string propertyname, object propertyvalue ) { LogicOperator = logicoperator ; PropertyName = propertyname ; PropertyValue = propertyvalue ; } } public abstract string Predicate { get ; } LogicOperator značí, zda je nutné toto pravidlo dodržet. Logický operátor je stejnojmenného výčtového typu LogicOperator, který může nabývat hodnot AND (logický součin) nebo OR (logický součet). Tohoto operátoru se využívá ke slučování více podmínek do jedné funkce. Vlastnost PropertyName udává jméno vlastnosti, na kterou se podmínka má vztahovat. Hodnotové operátory jsou vytvářeny v každé implementaci PropertyCondition individuálně, vlastnost OperatorText slouží jen k jeho textové reprezentaci. Hodnota vlastnosti PropertyValue je typu object a udává hodnotu, se kterou by se mělo v podmínce operovat. Textový řetězec Predicate slouží jako reprezentace této podmínky pro použití jako predikátu pro filtrování záznamů z databáze. Vytvořil jsem dvě implementace PropertyCondition: IntCondition pro celočíselné hodnoty a StringCondition pro textové hodnoty. StringCondition nabízí pouze operátory Equals, NotEquals, Contains a StartsWith. IntCondition nabízí jak operátory pro porovnávání hodnot, tak operátor StartsWith, který funguje na textové bázi. Typový parametr T slouží pouze pro usnadnění identifikace ViewModelu, kterému mají přicházet zprávy o změně podmínek každý ViewModel se zaregistruje jen na podmínky typu, které jsou určeny pro něj Filtr Filtr je třída, která se stará o sloučení podmínek do jednoho textového řetězce. Ten je vystaven jako vlastnost WherePredicate a je použit v poskytovateli záznamů jako parametr funkce Where z knihovny System.Linq.Dynamic. 34

40 Skládání podmínek 7.6. PŘIDÁVÁNÍ A EDITACE ZÁZNAMŮ V případě více podmínek se kontrolují podmínky postupně. Mějme podmínky A, B, C a D s následujícími logickými operátory: 1. AND A 2. OR B 3. AND C 4. OR D Podmínky vracejí hodnotu pravda, když je podmínka splněna, nebo nepravda, když podmínka splněna není. Podmínky se složí do logického výrazu podle jejich logických operátorů. AND značí logický součin a OR značí logický součet. Výsledný výraz by vypadal následovně: f(a, B, C, D) = ((A + B) C) + D = A B + A C + D. Z toho vyplývá, že výraz by byl splněn, pokud by platila alespoň jedna z kombinací podmínek A a B, A a C nebo D Přidávání a editace záznamů Přidávání záznamů se provádí stiskem tlačítka Add new book, resp. Add new author. Jeho stisknutím se zobrazí dialog, umožňující vyplnění vlastností. Potvrzením editace tlačítkem Confirm se zašle zpráva ConfirmEditMessage obsahující editovaný záznam. Zpráva je zachycena v PageViewModel, kde se editovaný záznam vloží do kolekce EditedItems a zavolá se metoda Commit, která uloží všechny EditedItems do databáze pomocí metody IDetailProvider.UpdateOrInsert. Editace záznamu funguje na stejném principu a vyvolává se tlačítkem Edit na detailu záznamu. Otevře se stejný dialog jako u nového záznamu, akorát předvyplněn vlastnostmi editovaného záznamu. Jediná vlastnost, kterou editovat nelze je Id. Její editací by nebylo možné zpětně identifikovat původní záznam v databázi a tak by se vytvořil nový záznam, případně by se editoval jiný Přidávání záznamů Jak už jsem zmínil, přidávání záznamů probíhá v metodě UpdateOrInsert poskytovatele záznamů. Tato metoda je implementovaná ve třídách AuthorsProvider a BooksProvider prakticky stejným způsobem. Pro zkrácení uvedu jen implementaci v AuthorsProvider. Nejprve je nutné vytvořit entitu autora, kterého chceme přidat. Ta se vytvoří pomocí funkce EntityFromDetailModel, která mimo jiné i vyhledá odpovídající entity knih autora. Nyní se najde v databázi původní záznam autora podle jeho Id a uloží se do proměnné authorindb. Pokud se původní záznam nenajde vytvoří se nový metodou dbcontext.add. Jelikož se však knihy nového autora načítaly v jiném kontextu, je třeba je manuálně načíst i do tohoto metodou Attach. 35

41 Editace záznamů 7.7. SYNCHRONIZACE VÍCE SPUŠTĚNÝCH APLIKACÍ V případě, že se přidávaný autor v databázi najde, editují se jeho vlastnosti. Aktualizace skalárních dat záznamu v databázi se provádí zápisem dbcontext.entry(authorindb).currentvalues.setvalues(newauthor);. Tímto přístupem se však neaktualizují navigační vlastnosti záznamu. Tento problém jsem vyřešil tak, že se nejprve u autora v databázi odstraní knihy, které v nové entitě nejsou, a poté se přidají knihy, které jsou naopak právě jen v nové entitě. K přidávání knih je opět nutné je načíst do kontextu metodou Attach. Nakonec se změny uloží metodou SaveChanges Synchronizace více spuštěných aplikací Aplikace je schopná zjistit, kdy byla provedena poslední změna v databázi. V případě, že má aplikace načtená neaktuální data, pod tabulkou se zobrazí notifikace, pomocí níž je možné tabulku aktualizovat. Obrázek 7.2: Notifikace změny v databázi Na změny se aplikace dotazuje každých pět vteřin dotazem na informační tabulku MySQL serveru. Tato informace byla původně poskytována jen úložištěm MyISAM, od 36

42 7.7. SYNCHRONIZACE VÍCE SPUŠTĚNÝCH APLIKACÍ verze MySQL serveru je však dostupná i pro úložiště InnoDB [9]. Ukázka zdrojového kódu 7.3: Metoda pro získání času poslední aktualizace tabulky private DateTime? Ge tlastu pdatet ime ( Type type ) { using ( var dbcontext = new LibraryDbContext ( ConnectionString )) { var dbname = GetDatabaseName ( dbcontext ); var tablename = GetTableName ( type, dbcontext ); return (( IObjectContextAdapter ) dbcontext ). ObjectContext. ExecuteStoreQuery < DateTime? >( " SELECT UPDATE_TIME " + " FROM information_schema. tables " + " WHERE TABLE_SCHEMA " + " AND TABLE_NAME ", dbname, tablename ). FirstOrDefault (); } } Notifikace je zobrazována pomocí řádku GridRow, jehož výška je navázána na boolovskou proměnnou DatabaseChanged. K překladu z boolovské hodnoty na proměnnou typu GridLength jsem si vytvořil konvertor BoolToGridLengthConverter. Ukázka zdrojového kódu 7.4: Převodník z boolovské proměnné na rozměr mřížky [ ValueConversion ( typeof ( bool ), typeof ( GridLength ))] public class BoolToGridLengthConverter : IValueConverter { public object Convert ( object value, Type targettype, object parameter, CultureInfo culture ) { var booleanvalue = value as bool?; return booleanvalue == true? new GridLength (1, GridUnitType. Auto ) : new GridLength (0) ; } } public object ConvertBack ( object value, Type targettype, object parameter, CultureInfo culture ) { return null ; } Uchování označení řádku U obyčejné kolekce by se implementovalo rozhraní INotifyCollectionChanged a při změně dat by se vyvolala událost CollectionChanged. To způsobí, že se data v tabulce aktualizují a najde se posledně označený řádek, a ten se znovu označí. Bohužel při vyhledávání tohoto řádků se lineárně prochází všechny záznamy v kolekci, takže je tento postup nepoužitelný pro kolekci, která má data virtualizovat. 37

43 7.7. SYNCHRONIZACE VÍCE SPUŠTĚNÝCH APLIKACÍ Na první pohled vypadá řešení triviálně před změnou dat se uloží označený řádek, který se po změně vyhledá a opět označí. Při implementaci jsem ale narazil na několik problémů: Nepodařilo se mi přijít na žádný způsob, jímž bych našel pozici řádku v nově načtené kolekci bez toho, abych načítal celou databázi. Tento problém se mi nepodařilo vyřešit, tak jsem jej obešel tak, že se řádek označí pouze pokud se najde v načtených stránkách. Druhý problém se ukázal být takový, že stránky se začnou do kolekce načítat, až když je o nich požádáno vláknem uživatelského rozhraní. To však běží s nižší prioritou než hlavní vlákno a tak se stránky načítají opožděně. Musel jsem vymyslet způsob, kterým bych počkal na vykreslení tabulky, abych pak mohl záznam najít a znovu označit. Problém jsem vyřešil pomocí třídy Dispatcher, která umožňuje asynchronní vykonání metody se zadanou prioritou. Metodu pro označení řádku jsem předal příslušnému View pomocí zprávy CallBackWhenRenderedMessage a ten ji pomocí Dispatcheru vykonal. 38

44 8. Měření rychlosti a optimalizace Pro měření časových úseků jsem použil třídu Stopwatch. Databáze byla uložena na lokálním disku, který byl současně využíván ostatními běžícími programy, takže výsledky můžou být těmito programy ovlivněny. Pro minimalizaci těchto vlivů jsem však všechny testy prováděl za identických podmínek Sledování změn v kontextu Entity Framework v základním nastavení automaticky sleduje změny entit v kontextu pro případné zpětné ukládání. Jelikož vím, že se načtené entity v kontextu měnit nebudou, můžu při načítání použít funkci AsNoTracking. Ta způsobí, že se stav entity sledovat nebude, což urychluje vytváření entit a následnou práci s nimi Doba načítání stránek Měření jsem prováděl pro databázové tabulky knih o velikostech a záznamů (viz tabulky 8.2 a 8.2, přičemž se záznamy načítaly po stránkách o velikosti 100 záznamů a načítaly se bez referenčních vlastností (autorů knihy). Měřil jsem doby nutné pro načtení stránek bez řazení, řazení podle indexované vlastnosti (jméno) a řazení podle vlastnosti bez indexu (ISBN). Měření doby načítání stránek z tabulky se 100 tisíci záznamy jsem prováděl pouze s funkcí AsNoTracking. Navíc jsem neprocházel všechny záznamy, ale jen několik desítek stránek po okrajích tabulky, abych zjistil minimální a maximální doby. K měření hodnot jsem si vytvořil jednoduchou vlastní třídu Measurer, do které se automaticky při načtení stránky přidá čas naměřený pomocí Stopwatch. Hodnoty se ve třídě ukládají do seznamu, ze kterého se následně díky funkcím AverageTime, MinTime a MaxTime vypočítají průměrný, nejnižší a nejvyšší čas. Tyto hodnoty jsem si nechal vypisovat do logu pomocí funkce Trace.WriteLine. Stránky se načítají tím déle, čím dál jsou od začátku tabulky, protože databázový systém musí nejprve najít všechny předchozí záznamy, aby věděl, u kterého záznamu má začít data číst. Tabulka 8.1: Doba načítání stránek pro tabulku s záznamy 39

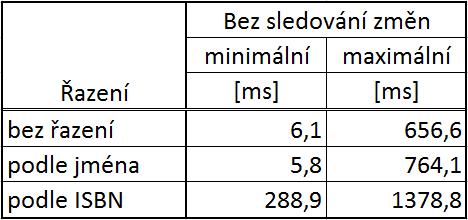

45 8.3. DOBA GENEROVÁNÍ DATABÁZE Tabulka 8.2: Doba načítání stránek pro tabulku se záznamy 8.3. Doba generování databáze V aplikaci je možnost vygenerování databáze, pokud není nalezena. Potýkal jsem se s problémem při ukládání velkého množství dat do databáze, kdy na několik minut aplikace přestane reagovat a uživatel netuší, zda se aplikace ještě rozběhne. Dobu ukládání jsem se pokusil zmenšit rozdělením dat na menší bloky, které se ukládají postupně, přičemž jsem si nechal do logu vypsat, které záznamy se právě ukládají. Toto řešení navrhl uživatel Slauma na webu StackOverflow [10], kde také uvedl časy pro různé velikosti bloků podle jeho zkušeností. Z jeho pokusů nejlépe vycházely bloky o velikosti 100 záznamů. Také doporučil po každém uložení vytvořit nový kontext, aby se uvolnily záznamy, které již byly uloženy, to si ale v mém případě dovolit nemohu, jelikož uložené knihy dál využívám při vkládání autorů. Abych určil optimální velikost bloku na své sestavě, provedl jsem vlastní měření. Měření jsem prováděl při ukládání databáze o 100 tisících autorech, 100 tisících knihách, přičemž každý autor napíše 1-3 knihy, tedy celkem se do databáze vkládalo přibližně 400 tisíc záznamů. Zkoušel jsem velikosti bloků 5000, 1000, 100 a 30. Tabulka 8.3: Doba ukládání přibližně záznamů do databáze 40
