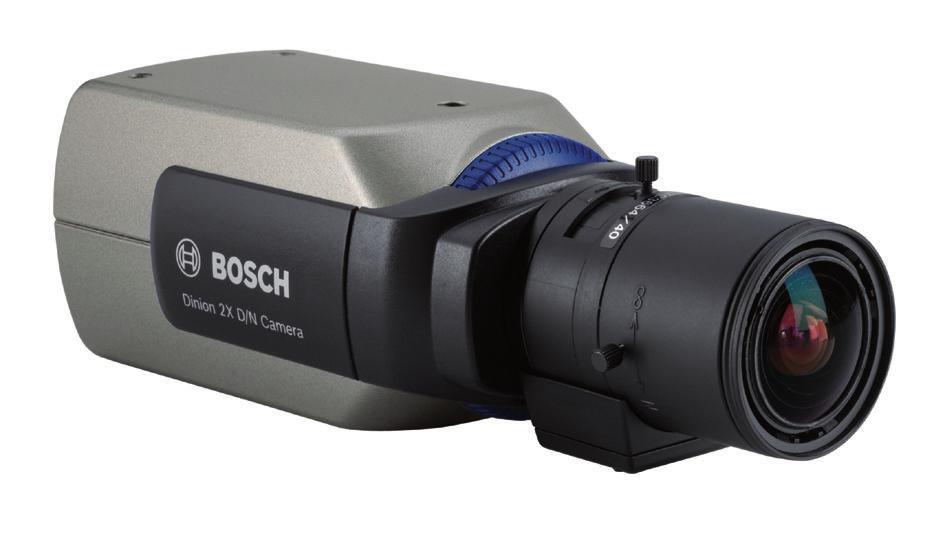

1 Video LTC 0498 Kamera Dinion2X Den/Noc LTC 0498 Kamera Dinion2X Den/Noc Dvacetibitová technologie zpracování obraz Snímací prvek CCD s širokým dynamickým rozsahem Dynamický modl s inteligentní kompenzací protisvětla Vylepšení detailů Sktečné provedení typ Den/Noc s přepínatelným filtrem Kamera Dinion2X Den/Noc LTC 0498 je vysoce výkonná, inteligentní sledovací kamera. Požívá 1/3palcový snímací prvek CCD s širokým dynamickým rozsahem a obsahje pokročilé (20bitové) digitální zpracování signál zajišťjící vynikající kvalit obraz. Dvacetibitové zpracování obraz zvyšje citlivost, zatímco technologie 2X-Dynamic rozšiřje dynamický rozsah. Tato nikátní kombinace poskytje ostřejší, podrobnější obraz s mimořádně přesno reprodkcí barev i v nepříznivých světelných podmínkách. Kamer Dinion2X lze snadno instalovat a připravit k požití. Nabízí nejlepší řešení pro náročné světelné podmínky. Fnkce Den/Noc zajišťje trvale nejvyšší možno kvalit obraz. Podle úrovně osvětlení se kamera atomaticky přepíná z barevného do černobílého režim. Všechny kamery Dinion jso při dodání připravené k okamžitém požití. Stačí poze připevnit objektiv, připojit videokabel a poté napájení. V kameře je loženo šest odlišných předprogramovaných provozních režimů. Vyvoláním režim, který vyhovje dané aplikaci, zajistíte optimalizovaný výkon. Kamera atomaticky detekje typ připojeného objektiv. Inteligentní nastavení objektiv zajišťje přesné zadní zaostření, které možňje trvale poskytovat dokonale ostrý obraz. Pro obzvláště náročné sitace, které vyžadjí jemné doladění nastavení nebo speciální nastavení, lze parametry kamery nastavit individálně pomocí ovládacích tlačítek na boční straně kamery a nabídek zobrazovaných na obrazovce (OSD). Fnkce Detaily za extrémního osvětlení V nepříznivých světelných podmínkách moho být extrémní rozdíly mezi nejjasnějšími a nejtmavšími částmi scény. Snímací prvek CCD v kameře Dinion2X vytváří v těchto podmínkách čistý obraz generováním dvo obrazů jeden, pořízený dloho expozicí, složí k rozlišení detailů v nejtmavších oblastech scény a drhý, pořízený krátko expozicí, možňje rozlišit detaily v nejjasnějších oblastech scény. Procesor pro digitální zpracování signál (DSP) kamery Dinion2X kombinje tyto obrazy, získané pomocí dvo rychlostí závěrky, sločením pixelů z obo expozic a vytváří obraz s největším možným množstvím detailů. Dvacetibitové zpracování obraz Vysoce přesné digitální zpracování signál zajišťje optimální zachycení detailů sočasně v jasně osvětlených i hlboce tmavých oblastech. Záslho spojení 20bitového zpracování obraz a širokého dynamického rozsah maximalizje kamera Dinion2X informace viditelné v obraze i při silném protisvětle.

2 2 LTC 0498 Kamera Dinion2X Den/Noc Široký dynamický rozsah Prvotřídní vyžití širokého dynamického rozsah pro veškeré světelné podmínky odhalje dříve neviditelné detaily. Technologie 2X-Dynamic a SmartBLC Požití technologie 2X-Dynamic, která analyzje jednotlivé pixely, poskytje živateli podrobnější informace. Po zapntí inteligentní kompenzace protisvětla (SmartBLC) dochází k atomatické kompenzaci obraz, aniž by bylo potřebné složité nastavování nebo se snížil dynamický rozsah. Vylepšení detailů Fnkce, jako jso atomatické nastavení úrovně černé a ostrost, dále zlepšjí zobrazení detailů ve scéně po jednotlivých pixelech. Režim Den/Noc Režim Den/Noc poskytje vylepšené noční sledování zvýšením citlivosti v infračervené části spektra. V závislosti na hladině osvětlení nebo na povel z poplachového vstp se infračervený filtr může atomaticky přepnot z barevného do černobílého režim. Filtr lze přepnot rčně přes poplachový vstp, z nabídky kamery nebo přes řídicí rozhraní s komnikací po koaxiálním kabel Bilinx. Vnitřní infračervený detektor, na který dopadá světlo přes objektiv, zvyšje stabilit černobílého režim, neboť zabraňje návrat do barevného režim, pokd převládá infračervené osvětlení. Měří se také infračervený kontrast a naměřené hodnoty se požívají ke zvládntí venkovních scén s odraženým infračerveným světlem. Maskování privátních zón Čtyři různé privátní zóny možňjí blokovat rčité části scény. Můžete předem naprogramovat maskování libovolné části scény. Výchozí závěrka Výchozí rychlost závěrky možňje zachytit rychle se pohybjící objekty, pokd je k dispozici dostatečné osvětlení. Pokd poklesne úroveň osvětlení a vyčerpají se všechny možnosti ostatních nastavení, obnoví se standardní nastavení rychlosti závěrky, aby byla zachována citlivost. Technologie Bilinx Technologie Bilinx možňje obosměrno komnikaci integrovano do videosignál všech typů kamer Bosch Dinion. Pomocí technologie Bilinx moho technici kontrolovat stav kamer, měnit jejich nastavení a dokonce i aktalizovat firmware z prakticky libovolného místa připojení k videokabel. Technologie Bilinx zkracje čas potřebný na servis a instalaci, možňje přesnější konfigraci a nastavení a všestranně zlepšje výkon. Navíc vyžívá standardní videokabel i pro přenos poplachových a stavových zpráv, což živatelům nabízí rozsáhlé možnosti bez ntnosti jakékoli další instalace. Inteligentní nastavení objektiv Lens Wizard Inteligentní nastavení objektiv Lens Wizard atomaticky zjistí typ objektiv a možní jeho zaostření při plně otevřené cloně, čímž zarčíte zcela ostrý obraz v průběh celých 24 hodin. Nebdete potřebovat žádné speciální nástroje ani filtry. Snadná instalace K dispozici je několik fnkcí snadňjících instalaci: Konektory pro připojení napájecího kabel a kabel pro přenos poplachových signálů lze vyjmot, i když je kamera nainstalována. Vestavěný generátor testovacích obrazců vytváří signály pro testování a hledání závad kabelů. Uživatelsko kompatibilit zvyšjí vícejazyčné nabídky zobrazované na obrazovce (OSD). Programovatelné režimy Šest nezávislých předprogramovaných provozních režimů podporje typické aplikace, ale lze je také plně naprogramovat pro jednotlivé sitace. Jednotlivé režimy lze snadno přepínat pomocí technologie Bilinx nebo externího poplachového vstp. Vysoká účinnost Napájecí zdroj s vysoko účinností zvyšje maximální provozní teplot. Videodetekce pohyb Vestavěný detektor pohyb v obraze možňje zvolit programovatelné oblasti s individálními prahovými hodnotami. Detektor globálních změn scény eliminje falešné poplachy způsobené náhlými změnami světelných podmínek, jako je například zapntí či vypntí vnitřního či bezpečnostního osvětlení. Při zjištění pohyb moho být zobrazeny poplachy ve videosignál, sepnto výstpní relé nebo přenesena poplachová zpráva prostřednictvím komnikace Bilinx. Dynamické zvýšení citlivosti SensUp Až desetinásobným prodložením doby integrace náboje ve snímacím prvk CCD se výrazně zvyšje efektivní citlivost. To je zvláště žitečné, pokd spoléháte poze na osvětlení měsíčním světlem. Typické aplikace: Prosklené vstpní haly a vestibly Obvody venkovních areálů slabé osvětlení infračervené osvětlení Sledování provoz hlavní silnice dopravní křižovatky koordinace opatření při nozových sitacích Tnely Parkoviště vozidel (venkovní) Místa s omezeným přístpem, jako jso: vězení přístavy nebo nákladní terminály vojenská zařízení kontrola na hranicích a zabezpečení vlastní země Kasina a centra hazardních her.

3 3 LTC 0498 Kamera Dinion2X Den/Noc Certifikáty a osvědčení Poznámky k instalaci/konfigraci Elektromagnetická kompatibilita Emise EN55022 třída B, FCC část 15 třída B, EN6100-3, EN Odolnost Vibrace Bezpečnost EN (CE), EN (CE) Kamera s objektivem o hmotnosti 500 g v solad s normo IEC LTC0498/11: UL1950-1, CSA 22.2 č , EN (CE), UL60950, CAN/CSA č LTC0498/51: UL1950-1, CSA 22.2 č , EN (CE), EN A2:2005, EN A1:2001 +A2:2005 LTC0498/21 a LTC0498/61: UL1950-1, CSA 22.2 č , EN (CE), UL60950, CAN/CSA č Rozměry 34 (1.339) 118 (4.646) 85 (3.346) 1/4"-20 UNC Dinion2X D/N Camera Oblast Certifikace Evropa CE Prohlášení o shodě USA UL FCC Declaration of Conformity 48 (1.889) 122 1/4"-20 UNC (4.803) Kanada CSA 67 (2.638) 59 (2.323) mm (in) Zahrnté díly Počet Sočást 1 LTC 0498 Kamera Dinion2X Den/Noc 1 Redkční krožek pro objímk C/CS 1 Náhradní konektor objektiv se 4 vývody (zástrčka) Objektiv není sočástí Technické specifikace Elektrické hodnoty Typové označení Jmenovité napájecí napětí Jmenovitý kmitočet LTC 0498/11 24 V AC ±10 % 50 Hz

4 4 LTC 0498 Kamera Dinion2X Den/Noc 12 V DC ±10 % LTC 0498/21 24 V AC ±10 % 60 Hz 12 V DC ±10 % LTC 0498/ V AC ±10 % 50 Hz LTC 0498/ V AC ±10 % 60 Hz Dynamický rozsah Dynamické potlačení šm Sharpness (Ostrost) Inteligentní kompenzace protisvětla (SmartBLC) 120 db (20bitové zpracování obraz) Atomatické, volitelně zapnto nebo vypnto Volitelná úroveň zvýšení ostrosti Zapnto (zahrnje technologii 2X- Dynamic ) / Vypnto Spotřeba energie Typ snímacího prvk CCD Aktivní pixely Model PAL: Model NTSC: ma (12 V DC) 250 ma (24 V AC) 70 ma ( V AC) Citlivost (3 200 K, odrazivost scény 89 %, F/1,2) Barevné Barevné + 10 zvýšená citlivost fnkcí SensUp Černobílé Černobílé + 10 zvýšená citlivost fnkcí SensUp Horizontální rozlišení Odstp signál šm Videovýstp Synchronizace Shtter (Rychlost závěrky) Plný videoobraz (100 IRE) 2,4 lx (0,223 f 0,24 lx (0,022 3 f 0,98 lx (0,091 f 0,098 lx (0,009 1 f 1/3palcový s prokládaným řádkováním, dální závěrka s širokým dynamickým rozsahem 540 TV řádků > 50 db Požitelný obraz (50 IRE) 0,47 lx (0,044 f 0,047 lx (0, f 0,188 lx (0,017 4 f 0,019 lx (0, f Požitelný obraz (30 IRE) 0,15 lx (0,013 9 f 0,015 lx (0, f 0,060 lx (0,005 6 f 0,006 0 lx (0, f Kompozitní videosignál 1 Všš, 75 ohmů Volitelná interní, síťovým kmitočtem nebo generátorem (Brst lock) Atomatická (1/50 [1/60] až 1/10 000), volitelná Atomatická (1/50 [1/60] až 1/50 000), atomatická Světelně stálená, volitelná pevná Zvýšení citlivosti Nastavitelné od vypnto až po 10 Režim Den/Noc Atomatické nastavení úrovně černé Barevný, černobílý, atomatický Atomatické plynlé, vypnto Atomatické řízení zisk (AGC) Inverze špičkové úrovně bílé White Balance (Vyvážení bílé) Alarm Otpt (Výstp poplach) Volitelně zapnto nebo vypnto (0 30 db) Zapnto nebo vypnto Atomatické sledování bílé, atomatické sledování bílé s chováním v paměti a manální (2 500 až K) Videodetekce pohyb nebo technologie Bilinx Poplachový vstp (TTL) Přepínání profilů, jmenovité napětí +3,3 V, max. +40 V DC Výstpní poplachové relé Vstp externí synchronizace Kompenzace kabel ID kamery Generátor testovacích obrazců Typy objektivů Montáž objektiv Režimy Dálkové ovládání Videodetekce pohyb Maskování privátních zón Ovládací prvky 30 V AC nebo +40 V DC, max. 0,5 A trvale, 10 VA Volitelná impedance 75 ohmů nebo vysoká impedance Koaxiální kabel délky až m bez externích zesilovačů (atomatické nastavení v kombinaci s komnikací Bilinx po koaxiálním kabel) Upravitelný řetězec 17 znaků, volitelné místění Barevné prhy 100 %, 11 odstínů šedé, pilovitý 2H, šachovnicový, šrafovaný, UV rovina Atomatická detekce manální clony, DC clony a videoclony s možností manálního nastavení DC clona: max. 50 ma trvale Videoclona: 11,5 ± 0,5 V DC, max. 50 ma trvale CS (maximální vyčnívání objektiv 5 mm), kompatibilní s objímko C s dodaným přechodovým krožkem 6 přednastavených programovatelných režimů Obosměrná komnikace Bilinx po koaxiálním kabel Jedna oblast, plně programovatelná Čtyři nezávislé oblasti, plně programovatelné Nabídky zobrazené na obrazovce (vícejazyčné) s ovládáním tlačítky s proměnno fnkcí Dynamický modl XF-Dynamic, 2X-Dynamic, SmartBLC

5 5 LTC 0498 Kamera Dinion2X Den/Noc Mechanické hodnoty Rozměry (v š d) Hmotnost mm, bez objektiv 450 g, bez objektiv Barevné Kovová titanová, odstín RAL 9007 Montáž stativ Prostředí Provozní teplota 20 C až +55 C Skladovací teplota 40 C až +70 C Relativní vlhkost za provoz Závit 1/4" 20 UNC dole (izolovaný) a nahoře Relativní vlhkost 20 % až 93 % Skladovací vlhkost Relativní vlhkost až 98 % Informace o objednání LTC 0498/11 Kamera Dinion 2X Den/Noc dynamický rozsah, 540 TV řádků, PAL, 2X DSP, 24 V AC / 12 V DC, 50 Hz Číslo objednávky LTC 0498/11 LTC 0498/21 Kamera Dinion 2X Den/Noc dynamický rozsah, 540 TV řádků, NTSC, 2X DSP, 24 V AC / 12 V DC, 60 Hz Číslo objednávky LTC 0498/21 LTC 0498/51 Kamera Dinion 2X Den/Noc dynamický rozsah, 540 TV řádků, PAL, 2X DSP, 230 V AC, 50 Hz Číslo objednávky LTC 0498/51 LTC 0498/61 Kamera Dinion 2X Den/Noc dynamický rozsah, 540 TV řádků, NTSC, 2X DSP, 120 V AC, 60 Hz Číslo objednávky LTC 0498/61 EX12LED8W Infračervená osvětlovací jednotka s diodami LED Infračervená se 42 diodami LED, 850 nm, široký úhel svazk paprsků 60, 12/24 VRB, 0,5 A, fotoelektrický článek Číslo objednávky EX12LED8W EX12LED 3BD 8M Infračervená osvětlovací jednotka délka 850 nm, úhel svazk paprsků 30 Číslo objednávky EX12LED-3BD-8M EX12LED 3BD 8W Infračervená osvětlovací jednotka délka 850 nm, úhel svazk paprsků 60 Číslo objednávky EX12LED-3BD-8W EX12LED 3BD 9M Infračervená osvětlovací jednotka délka 940 nm, úhel svazk paprsků 30 Číslo objednávky EX12LED-3BD-9M EX12LED 3BD 9W Infračervená osvětlovací jednotka délka 940 nm, úhel svazk paprsků 60 Číslo objednávky EX12LED-3BD-9W LTC 3364/21 Varifokální objektiv s korekcí pro infračerveno 1/3palcový, 2,8 6 mm, DC clona, objímka CS, F/1,4 200, 4 vývody Číslo objednávky LTC3364/21 LTC 3674/20 Varifokální objektiv s korekcí pro infračerveno 1/3palcový, 7,5 50 mm, DC clona, objímka CS, F/1,3 Číslo objednávky LTC 3674/20 LTC 3764/20 Varifokální objektiv s korekcí pro infračerveno 1/2palcový, 4 12 mm, DC clona, objímka C, F/1,2 Číslo objednávky LTC 3764/20 LTC 3774/30 Varifokální objektiv s korekcí pro infračerveno 1/2palcový, mm, DC clona, objímka C, F/1,4 Číslo objednávky LTC 3774/30 UPA Napájecí zdroj, 120 V, 60 Hz Pro vnitřní požití, vstp: 120 V AC, 60 Hz, výstp: 24 V AC, 50 VA Číslo objednávky UPA UPA Napájecí zdroj, 220 V, 50 Hz Pro vnitřní požití, vstp: 220 V AC, 50 Hz, výstp: 24 V AC, 50 VA Číslo objednávky UPA Hardwarové příslšenství LTC 3664/40 Varifokální objektiv s korekcí pro infračerveno 1/3palcový, 2,8 11 mm, DC clona, objímka CS, F/1,4 Číslo objednávky LTC3664/40 S1374 Adaptér Umožňje připevnit objektiv s objímko C na kamer s objímko CS Číslo objednávky S1374 Softwarové příslšenství VP CFGSFT Konfigrační software pro kamery vyžívající technologii Bilinx, zahrnje adaptér VP-USB Číslo objednávky VP-CFGSFT

6 6 LTC 0498 Kamera Dinion2X Den/Noc Zastopeno společností: Czech Repblic Bosch Secrity Systems s.r.o. Pod Višňovko 1661/ Praha 4, Česká Repblika Tel.: Fax: Bosch Secrity Systems s.r.o Údaje se moho změnit bez předchozího pozornění cs, V2, 29. Bře 2013
