1 Analog Menus Dinion 4000 AN cs Stručný návod k použití

2

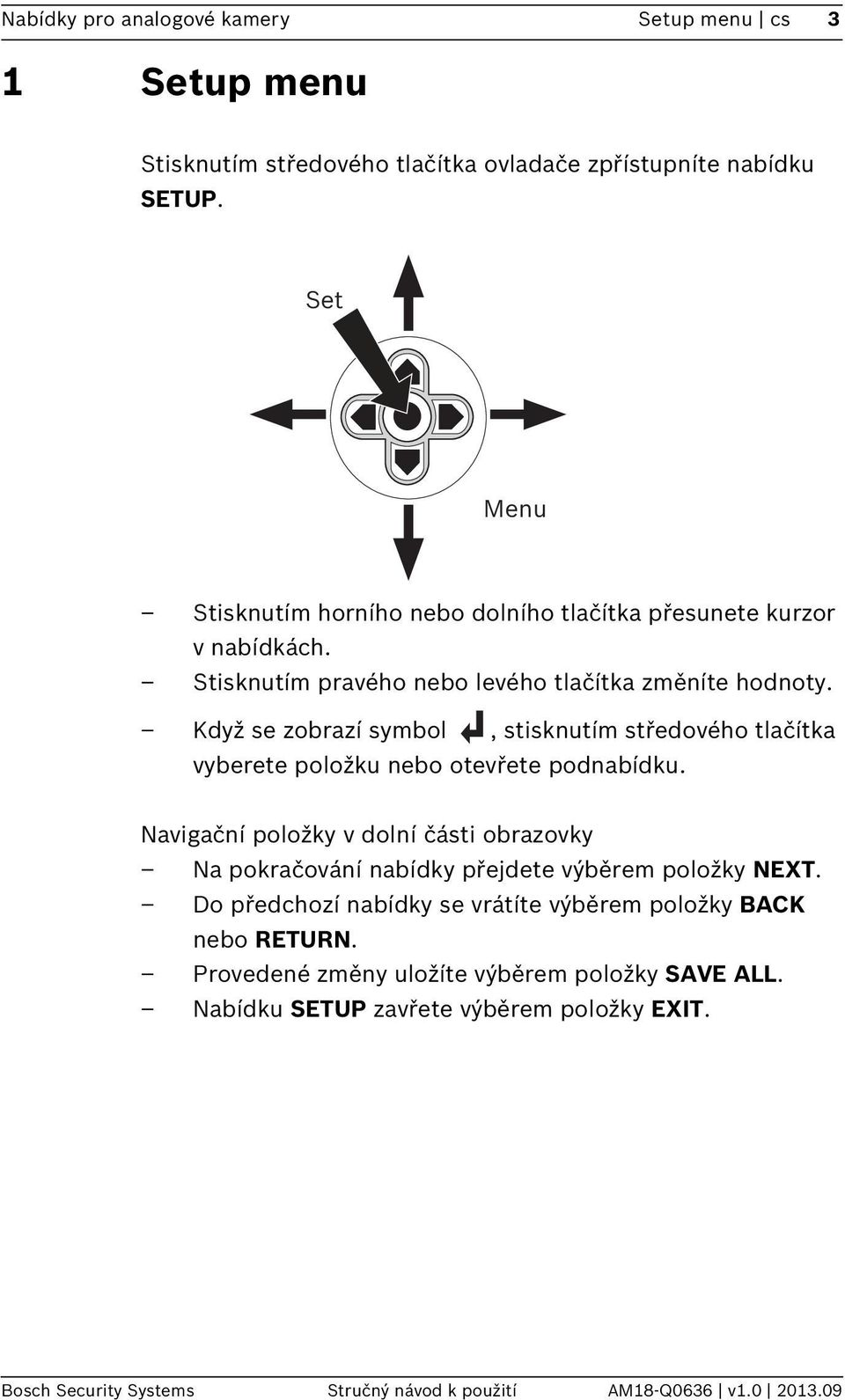

3 Nabídky pro analogové kamery Setup menu cs 3 1 Setup menu Stisknutím středového tlačítka ovladače zpřístupníte nabídku SETUP. Set Menu Stisknutím horního nebo dolního tlačítka přesunete kurzor vnabídkách. Stisknutím pravého nebo levého tlačítka změníte hodnoty. Když se zobrazí symbol, stisknutím středového tlačítka vyberete položku nebo otevřete podnabídku. Navigační položky v dolní části obrazovky Na pokračování nabídky přejdete výběrem položky NEXT. Do předchozí nabídky se vrátíte výběrem položky BACK nebo. Provedené změny uložíte výběrem položky SAVE ALL. Nabídku SETUP zavřete výběrem položky EXIT. Bosch Security Systems Stručný návod k použití AM18-Q0636 v

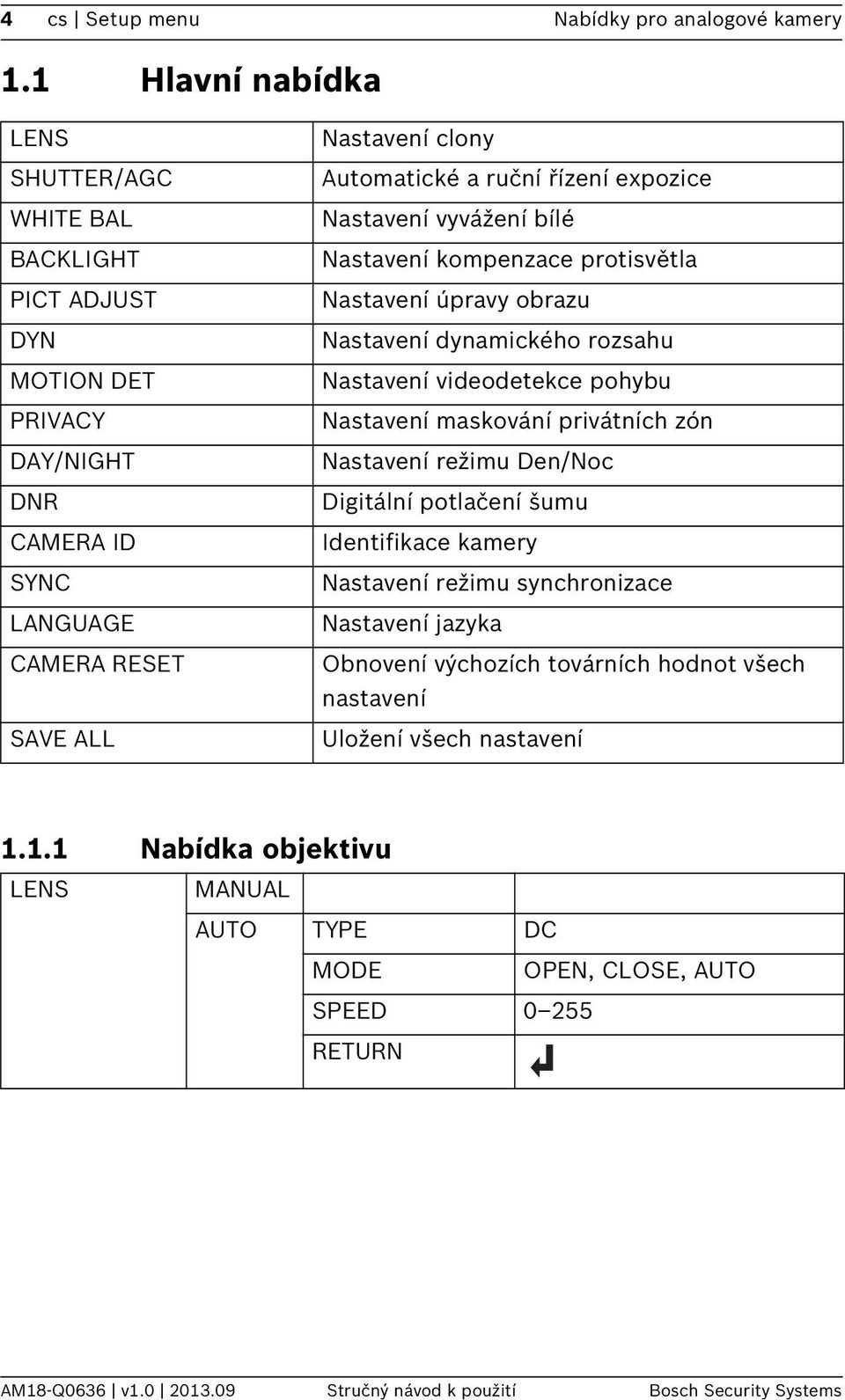

4 4 cs Setup menu Nabídky pro analogové kamery 1.1 Hlavní nabídka LENS SHUTTER/AGC WHITE BAL BACKLIGHT PICT ADJUST DYN MOTION DET PRIVACY DAY/NIGHT DNR CAMERA ID SYNC LANGUAGE CAMERA RESET SAVE ALL Nastavení clony Automatické a ruční řízení expozice Nastavení vyvážení bílé Nastavení kompenzace protisvětla Nastavení úpravy obrazu Nastavení dynamického rozsahu Nastavení videodetekce pohybu Nastavení maskování privátních zón Nastavení režimu Den/Noc Digitální potlačení šumu Identifikace kamery Nastavení režimu synchronizace Nastavení jazyka Obnovení výchozích továrních hodnot všech nastavení Uložení všech nastavení Nabídka objektivu LENS MANUAL AUTO TYPE DC MODE OPEN, CLOSE, AUTO SPEED AM18-Q0636 v Stručný návod k použití Bosch Security Systems

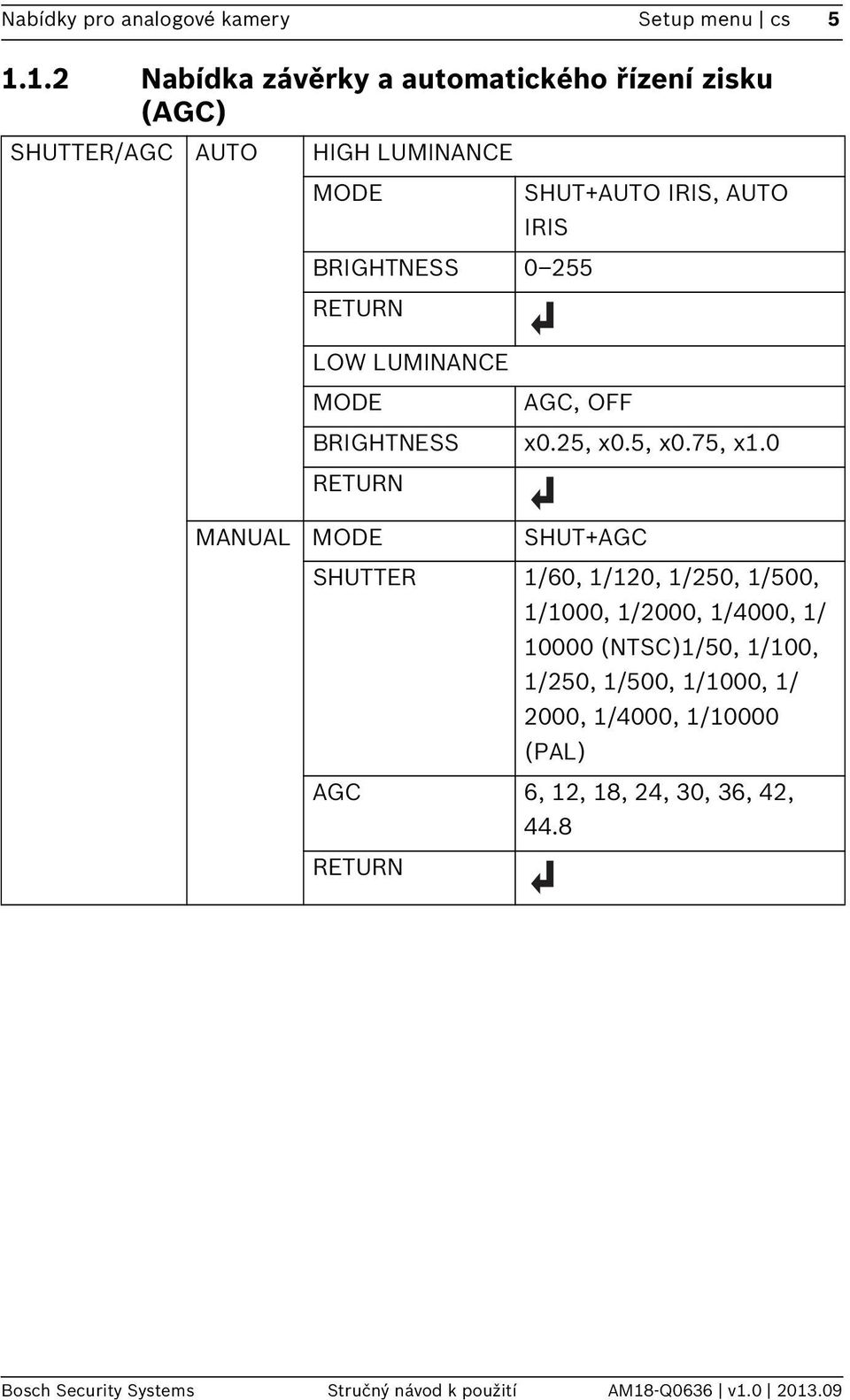

5 Nabídky pro analogové kamery Setup menu cs Nabídka závěrky a automatického řízení zisku (AGC) SHUTTER/AGC AUTO HIGH LUMINANCE MODE SHUT+AUTO IRIS, AUTO IRIS BRIGHTNESS LOW LUMINANCE MODE AGC, OFF BRIGHTNESS x0.25, x0.5, x0.75, x1.0 MANUAL MODE SHUT+AGC SHUTTER 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/ (NTSC)1/50, 1/100, 1/250, 1/500, 1/1000, 1/ 2000, 1/4000, 1/10000 (PAL) AGC 6, 12, 18, 24, 30, 36, 42, 44.8 Bosch Security Systems Stručný návod k použití AM18-Q0636 v

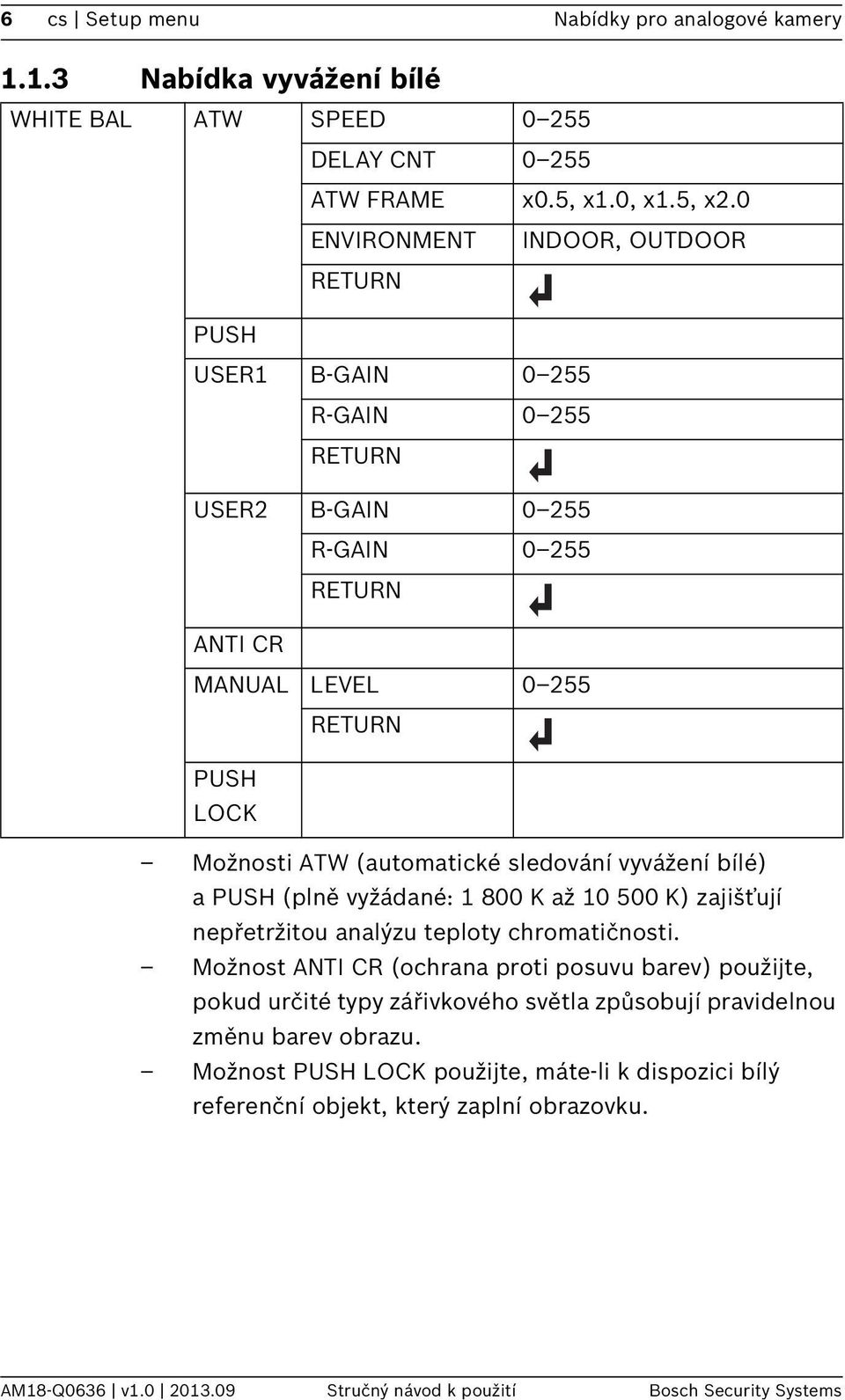

6 6 cs Setup menu Nabídky pro analogové kamery Nabídka vyvážení bílé WHITE BAL ATW SPEED DELAY CNT ATW FRAME x0.5, x1.0, x1.5, x2.0 ENVIRONMENT INDOOR, OUTDOOR PUSH USER1 B-GAIN R-GAIN USER2 B-GAIN R-GAIN ANTI CR MANUAL LEVEL PUSH LOCK Možnosti ATW (automatické sledování vyvážení bílé) a PUSH (plně vyžádané: K až K) zajišťují nepřetržitou analýzu teploty chromatičnosti. Možnost ANTI CR (ochrana proti posuvu barev) použijte, pokud určité typy zářivkového světla způsobují pravidelnou změnu barev obrazu. Možnost PUSH LOCK použijte, máte-li k dispozici bílý referenční objekt, který zaplní obrazovku. AM18-Q0636 v Stručný návod k použití Bosch Security Systems

7 Nabídky pro analogové kamery Setup menu cs Nabídka protisvětla BACKLIGHT OFF BLC HLC Možnost BLC (kompenzace protisvětla) použijte k zobrazení tmavého objektu před jasným pozadím. Možnost HLC (kompenzace silného světla) použijte ke ztmavení oblastí s vysokým jasem a k zabránění vyblednutí obrazu (například přední světla vozidel) Nabídka úpravy obrazu PICT ADJUST MIRROR ON, OFF BRIGHTNESS CONTRAST SHARPNESS HUE GAIN Nabídka nastavení dynamického rozsahu DYN OFF ON LUMINANCE LOW, MID, HIGH CONTRAST LOW, MIDLOW, MID, MIDHIGH, HIGH Možnost DYN (nastavení dynamického rozsahu) použijte k vylepšení dynamického rozsahu kompresí vysokých jasů a zvýšením kontrastu. Bosch Security Systems Stručný návod k použití AM18-Q0636 v

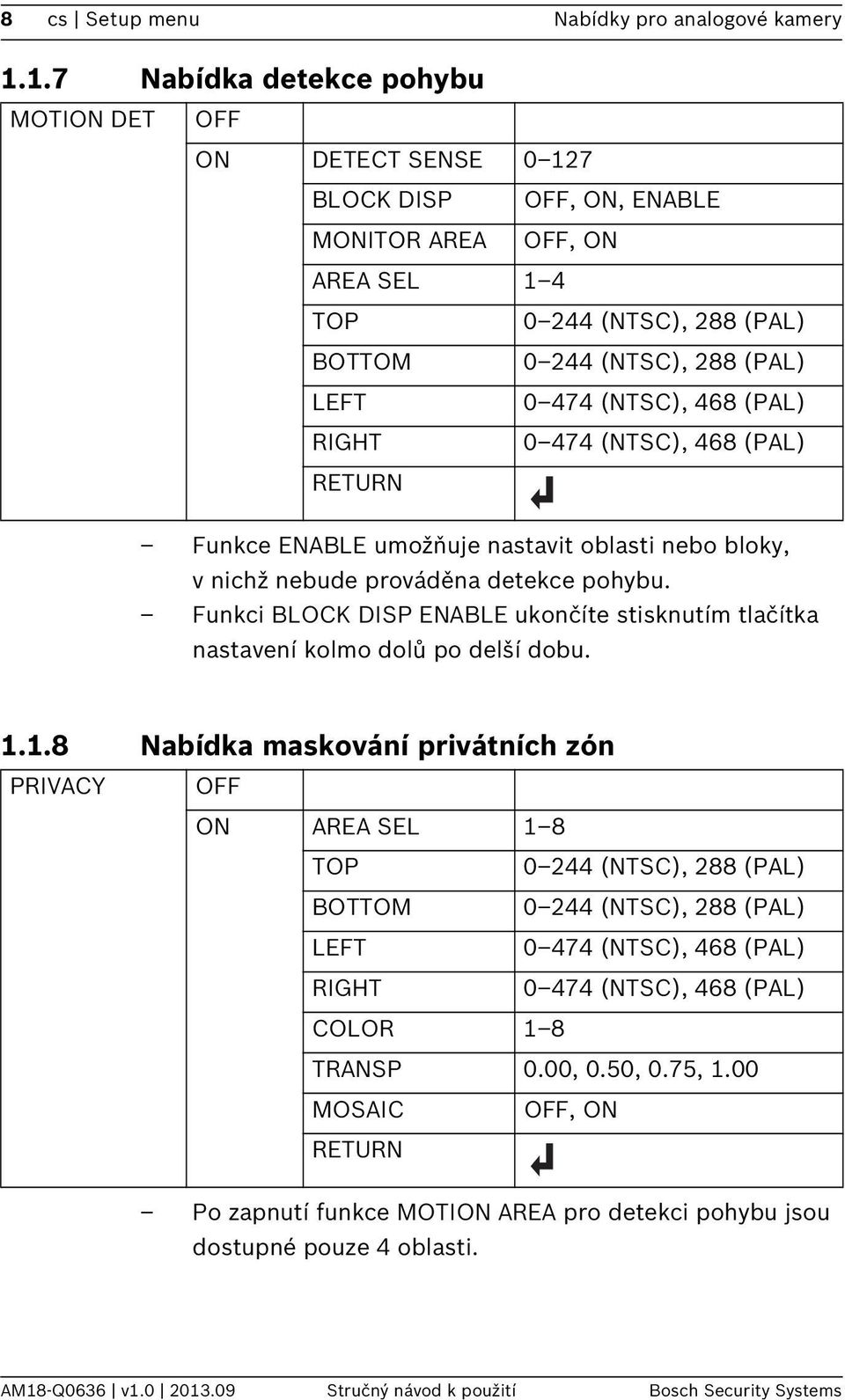

8 8 cs Setup menu Nabídky pro analogové kamery Nabídka detekce pohybu MOTION DET OFF ON DETECT SENSE BLOCK DISP OFF, ON, ENABLE MONITOR AREA OFF, ON AREA SEL 1 4 TOP (NTSC), 288 (PAL) BOTTOM (NTSC), 288 (PAL) LEFT (NTSC), 468 (PAL) RIGHT (NTSC), 468 (PAL) Funkce ENABLE umožňuje nastavit oblasti nebo bloky, v nichž nebude prováděna detekce pohybu. Funkci BLOCK DISP ENABLE ukončíte stisknutím tlačítka nastavení kolmo dolů po delší dobu Nabídka maskování privátních zón PRIVACY OFF ON AREA SEL 1 8 TOP (NTSC), 288 (PAL) BOTTOM (NTSC), 288 (PAL) LEFT (NTSC), 468 (PAL) RIGHT (NTSC), 468 (PAL) COLOR 1 8 TRANSP 0.00, 0.50, 0.75, 1.00 MOSAIC OFF, ON Po zapnutí funkce MOTION AREA pro detekci pohybu jsou dostupné pouze 4 oblasti. AM18-Q0636 v Stručný návod k použití Bosch Security Systems

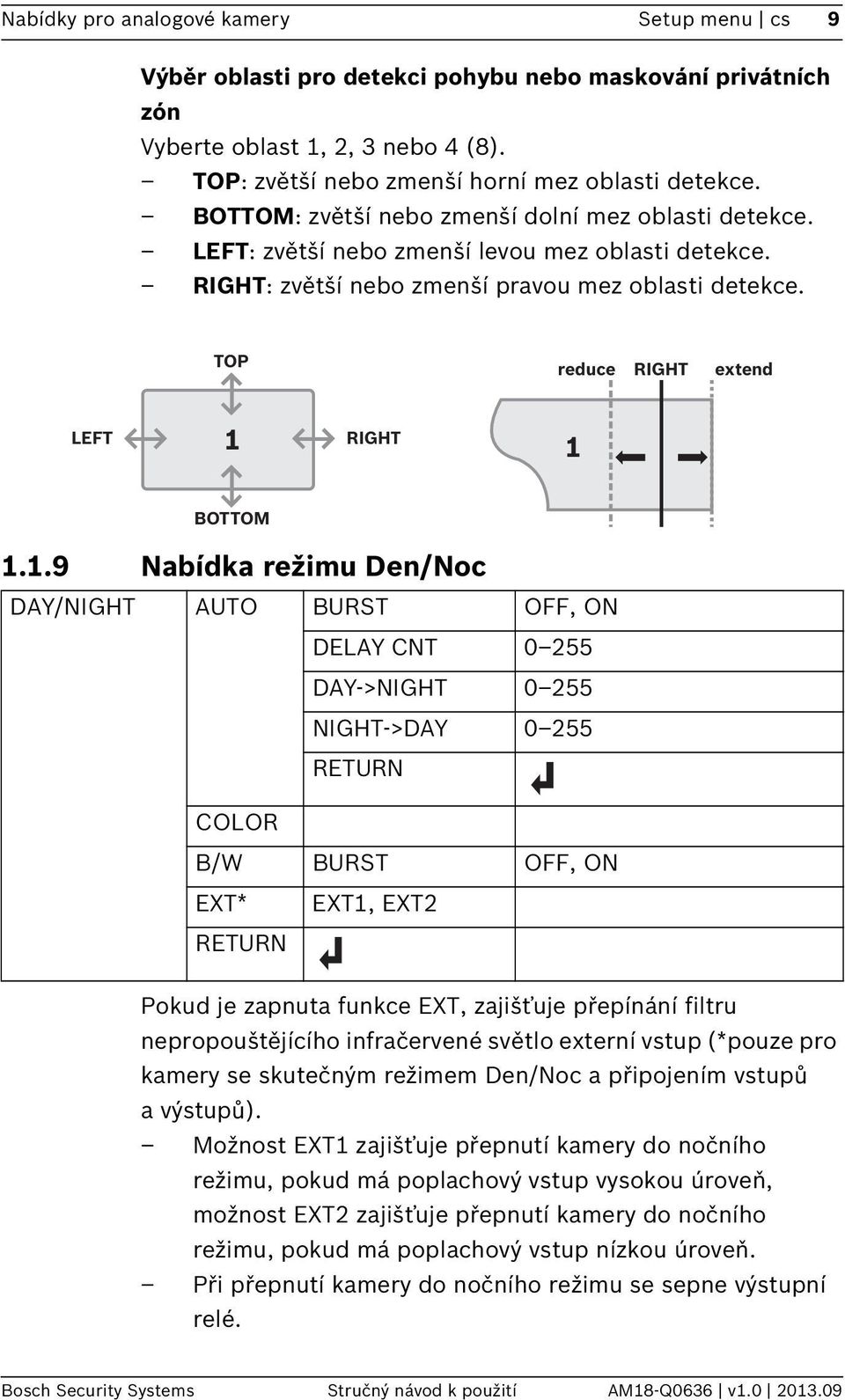

9 Nabídky pro analogové kamery Setup menu cs 9 Výběr oblasti pro detekci pohybu nebo maskování privátních zón Vyberte oblast 1, 2, 3 nebo 4 (8). TOP: zvětší nebo zmenší horní mez oblasti detekce. BOTTOM: zvětší nebo zmenší dolní mez oblasti detekce. LEFT: zvětší nebo zmenší levou mez oblasti detekce. RIGHT: zvětší nebo zmenší pravou mez oblasti detekce. TOP reduce RIGHT extend LEFT 1 RIGHT 1 BOTTOM Nabídka režimu Den/Noc DAY/NIGHT AUTO BURST OFF, ON DELAY CNT DAY->NIGHT NIGHT->DAY COLOR B/W BURST OFF, ON EXT* EXT1, EXT2 Pokud je zapnuta funkce EXT, zajišťuje přepínání filtru nepropouštějícího infračervené světlo externí vstup (*pouze pro kamery se skutečným režimem Den/Noc a připojením vstupů avýstupů). Možnost EXT1 zajišťuje přepnutí kamery do nočního režimu, pokud má poplachový vstup vysokou úroveň, možnost EXT2 zajišťuje přepnutí kamery do nočního režimu, pokud má poplachový vstup nízkou úroveň. Při přepnutí kamery do nočního režimu se sepne výstupní relé. Bosch Security Systems Stručný návod k použití AM18-Q0636 v

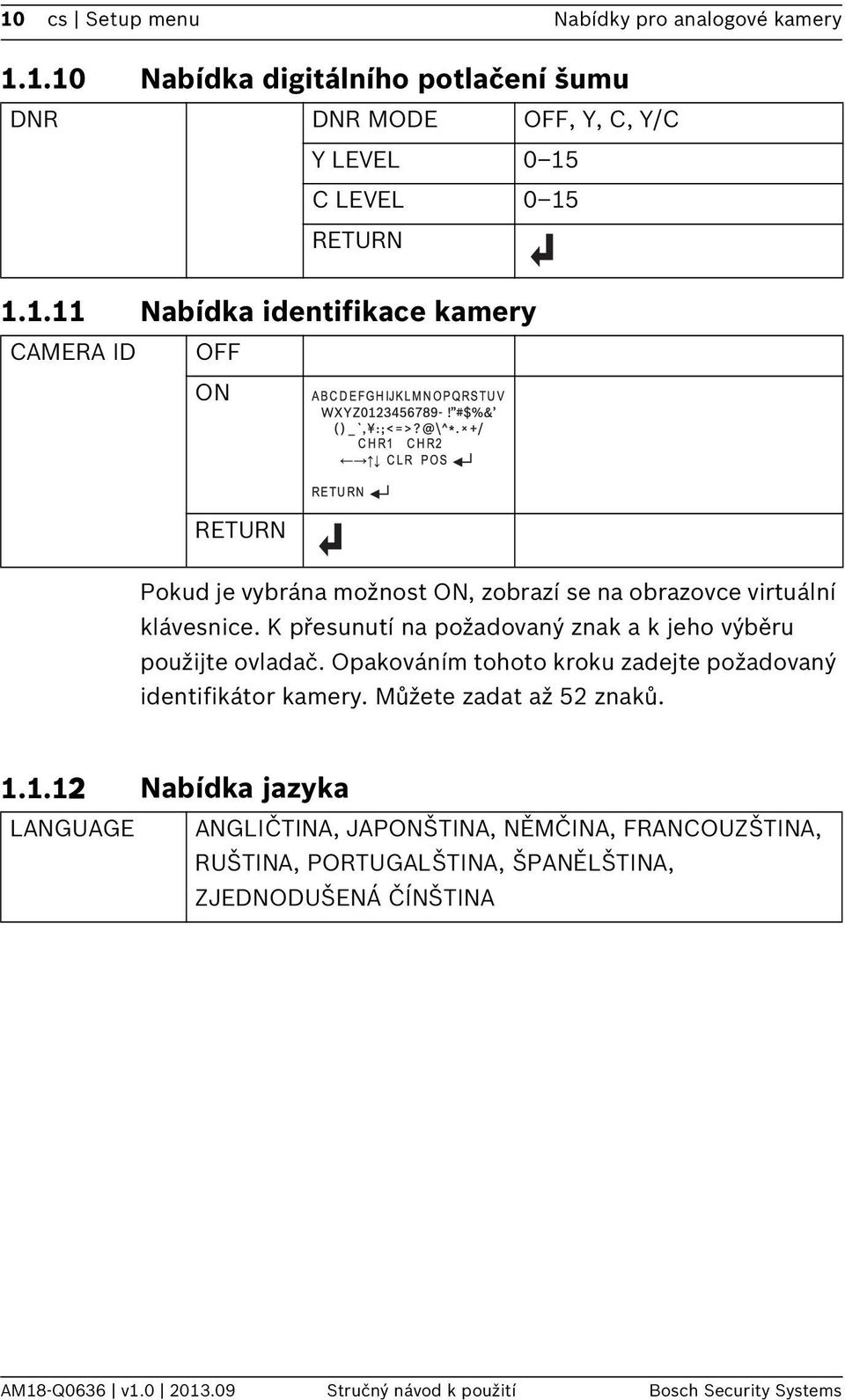

10 10 cs Setup menu Nabídky pro analogové kamery Nabídka digitálního potlačení šumu DNR DNR MODE OFF, Y, C, Y/C Y LEVEL 0 15 C LEVEL Nabídka identifikace kamery CAMERA ID OFF ON Pokud je vybrána možnost ON, zobrazí se na obrazovce virtuální klávesnice. K přesunutí na požadovaný znak a k jeho výběru použijte ovladač. Opakováním tohoto kroku zadejte požadovaný identifikátor kamery. Můžete zadat až 52 znaků Nabídka jazyka LANGUAGE ANGLIČTINA, JAPONŠTINA, NĚMČINA, FRANCOUZŠTINA, RUŠTINA, PORTUGALŠTINA, ŠPANĚLŠTINA, ZJEDNODUŠENÁ ČÍNŠTINA AM18-Q0636 v Stručný návod k použití Bosch Security Systems

11

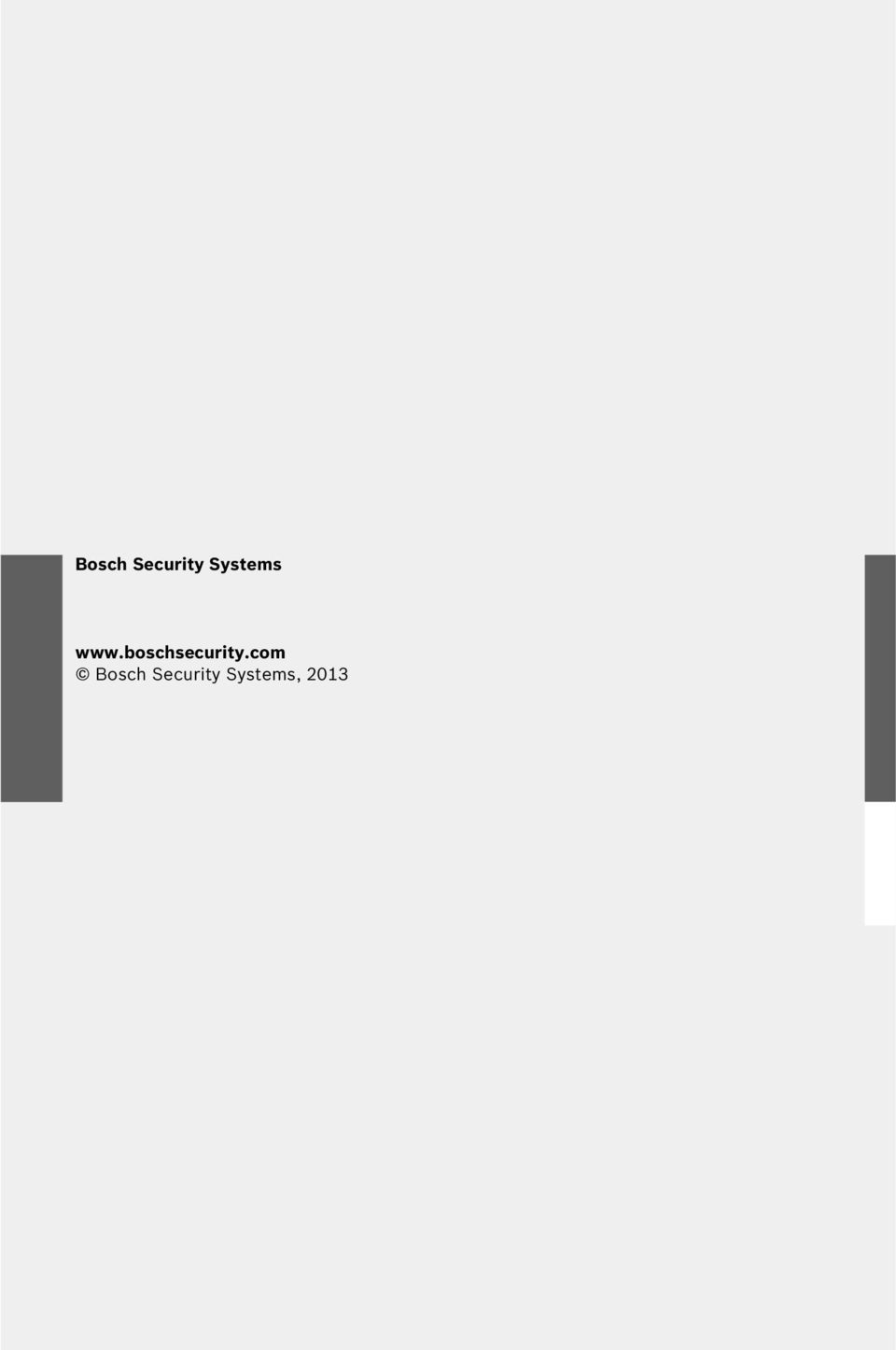

12 Bosch Security Systems Bosch Security Systems, 2013
