1 Balkony a terasy Projektování a odborné provádění

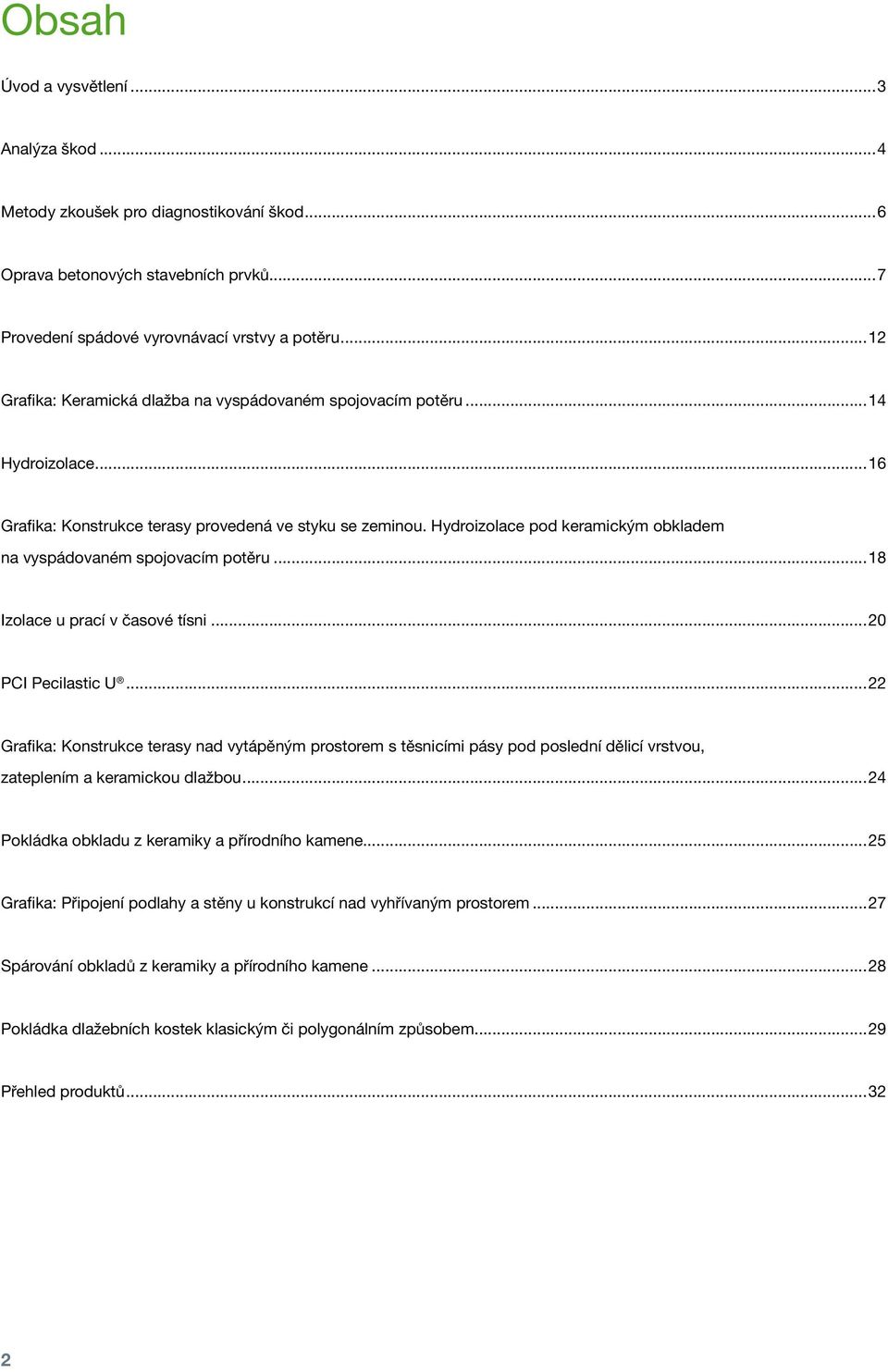

2 Obsah Úvod a vysvětlení...3 Analýza škod...4 Metody zkoušek pro diagnostikování škod...6 Oprava betonových stavebních prvků...7 Provedení spádové vyrovnávací vrstvy a potěru...12 Grafika: Keramická dlažba na vyspádovaném spojovacím potěru...14 Hydroizolace...16 Grafika: Konstrukce terasy provedená ve styku se zeminou. Hydroizolace pod keramickým obkladem na vyspádovaném spojovacím potěru...18 Izolace u prací v časové tísni...20 PCI Pecilastic U...22 Grafika: Konstrukce terasy nad vytápěným prostorem s těsnicími pásy pod poslední dělicí vrstvou, zateplením a keramickou dlažbou...24 Pokládka obkladu z keramiky a přírodního kamene...25 Grafika: Připojení podlahy a stěny u konstrukcí nad vyhřívaným prostorem...27 Spárování obkladů z keramiky a přírodního kamene...28 Pokládka dlažebních kostek klasickým či polygonálním způsobem...29 Přehled produktů

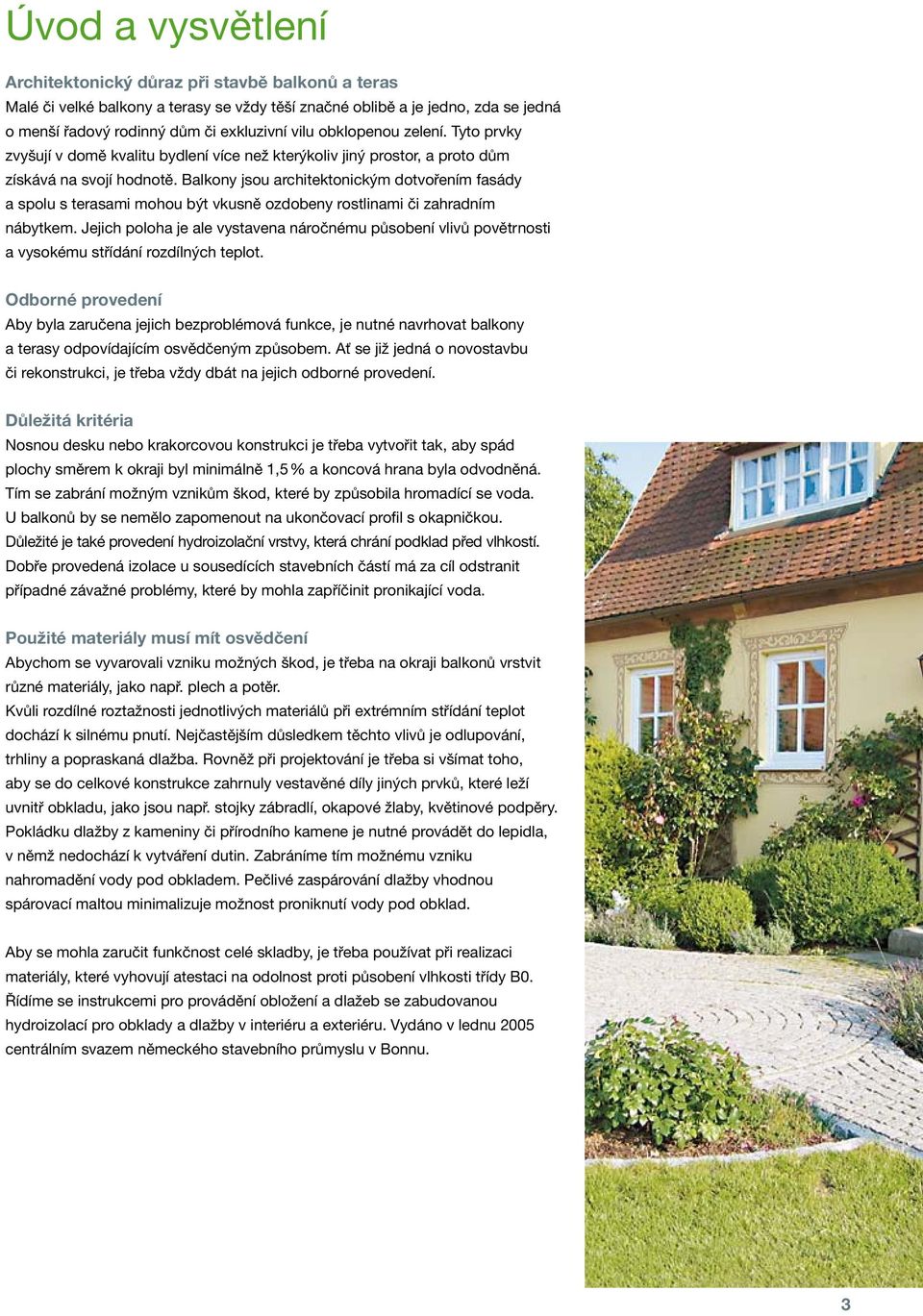

3 Úvod a vysvětlení Architektonický důraz při stavbě balkonů a teras Malé či velké balkony a terasy se vždy těší značné oblibě a je jedno, zda se jedná o menší řadový rodinný dům či exkluzivní vilu obklopenou zelení. Tyto prvky zvyšují v domě kvalitu bydlení více než kterýkoliv jiný prostor, a proto dům získává na svojí hodnotě. Balkony jsou architektonickým dotvořením fasády a spolu s terasami mohou být vkusně ozdobeny rostlinami či zahradním nábytkem. Jejich poloha je ale vystavena náročnému působení vlivů povětrnosti a vysokému střídání rozdílných teplot. Odborné provedení Aby byla zaručena jejich bezproblémová funkce, je nutné navrhovat balkony a terasy odpovídajícím osvědčeným způsobem. Ať se již jedná o novostavbu či rekonstrukci, je třeba vždy dbát na jejich odborné provedení. Důležitá kritéria Nosnou desku nebo krakorcovou konstrukci je třeba vytvořit tak, aby spád plochy směrem k okraji byl minimálně 1,5 % a koncová hrana byla odvodněná. Tím se zabrání možným vznikům škod, které by způsobila hromadící se voda. U balkonů by se nemělo zapomenout na ukončovací profil s okapničkou. Důležité je také provedení hydroizolační vrstvy, která chrání podklad před vlhkostí. Dobře provedená izolace u sousedících stavebních částí má za cíl odstranit případné závažné problémy, které by mohla zapříčinit pronikající voda. Použité materiály musí mít osvědčení Abychom se vyvarovali vzniku možných škod, je třeba na okraji balkonů vrstvit různé materiály, jako např. plech a potěr. Kvůli rozdílné roztažnosti jednotlivých materiálů při extrémním střídání teplot dochází k silnému pnutí. Nejčastějším důsledkem těchto vlivů je odlupování, trhliny a popraskaná dlažba. Rovněž při projektování je třeba si všímat toho, aby se do celkové konstrukce zahrnuly vestavěné díly jiných prvků, které leží uvnitř obkladu, jako jsou např. stojky zábradlí, okapové žlaby, květinové podpěry. Pokládku dlažby z kameniny či přírodního kamene je nutné provádět do lepidla, v němž nedochází k vytváření dutin. Zabráníme tím možnému vzniku nahromadění vody pod obkladem. Pečlivé zaspárování dlažby vhodnou spárovací maltou minimalizuje možnost proniknutí vody pod obklad. Aby se mohla zaručit funkčnost celé skladby, je třeba používat při realizaci materiály, které vyhovují atestaci na odolnost proti působení vlhkosti třídy B0. Řídíme se instrukcemi pro provádění obložení a dlažeb se zabudovanou hydroizolací pro obklady a dlažby v interiéru a exteriéru. Vydáno v lednu 2005 centrálním svazem německého stavebního průmyslu v Bonnu. 3

4 Analýza škod Vlivem působení mechanických, fyzikálních a chemických faktorů dochází často ke vzniku škod na betonových a potěrových plochách balkonů a teras. Přidáme-li k tomu chyby při zpracování jednotlivých materiálů, případně jejich nevhodné použití, vyskytnou se poruchy a vady konstrukcí. Škody znázorněné na obrázcích jsou důsledkem vadně provedené těsnosti povrchů, a proto se objevují opotřebovaná místa, místa s dutinami, štěrková hnízda, odlupování až po místa s obnaženou korodující výztuží s nejrůznějším stupněm škod. Správně provedená a trvanlivá rekonstrukce betonových částí předpokládá vypovídající diagnostiku škod, která se provádí vhodnými zkušebními metodami (příčina, stupeň a rozsah škody). Z vyhodnocení výsledků a místních podmínek lze určit druh a rozsah opatření pro přípravu podkladu. Alkalicko-silikátový výkvět na keramickém obkladu terasy. Alkalicko silikátový výkvět Poruší-li se hydroizolace, může voda vniknout do spodní konstrukce stavby a dojde k provlhčení stavebního prvku. Při mrazu se voda přemění v led a zvětší svůj objem. Následkem této činnosti jsou dutá místa a odlupující se částečky. Při oteplení vlivem slunečního záření dochází v obkladu k odpařování vlhkosti, která proudí póry stavebního prvku, a to vede k alkalicko-silikátovému výkvětu. Alkalická reakce Působením kyseliny křemičité jako přísady ve hmotě (dle směrnice německého výboru pro železobetonové konstrukce DafStb) dochází kvůli zvětšování objemu v betonové či potěrové struktuře k nakypření. Následkem jsou spečená (slinovaná) místa a jejich odlupování. Koroze na železobetonovém krakorci. Chloridová koroze Působením agresivních solí, jako např. chloridu sodného, vznikají na výztužích vyžraná místa. V pokročilém stádiu mohou tyto chemické reakce vést k poškození únosnosti prvku. Karbonatace Při příliš malém krytí výztuže v betonu nebo potěru vzniká karbonatace, což je proces, který vede ke ztrátě aktivní ochrany výztuže. Následkem je koroze a odlupování. 4

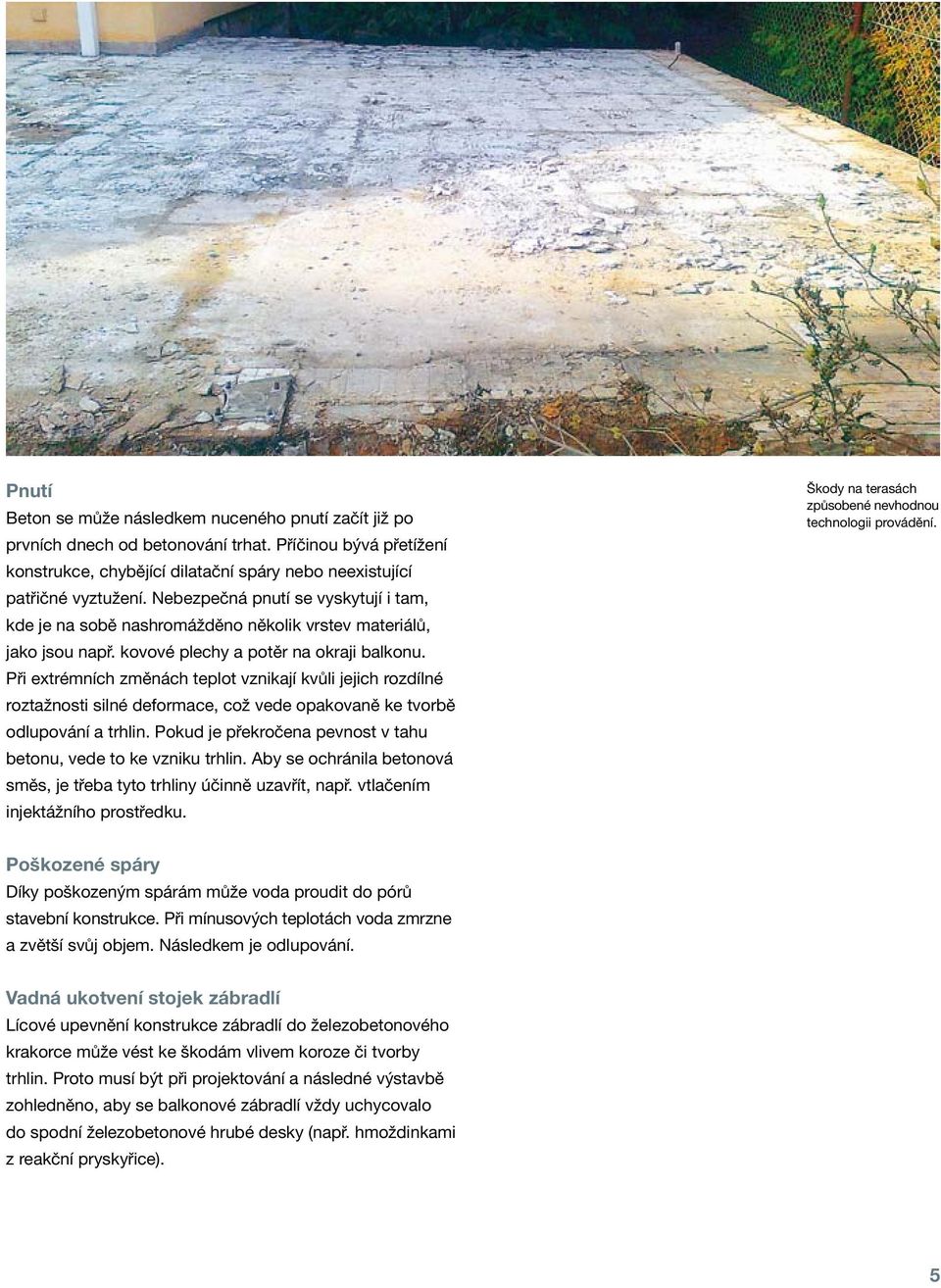

5 Pnutí Beton se může následkem nuceného pnutí začít již po prvních dnech od betonování trhat. Příčinou bývá přetížení konstrukce, chybějící dilatační spáry nebo neexistující patřičné vyztužení. Nebezpečná pnutí se vyskytují i tam, kde je na sobě nashromážděno několik vrstev materiálů, jako jsou např. kovové plechy a potěr na okraji balkonu. Při extrémních změnách teplot vznikají kvůli jejich rozdílné roztažnosti silné deformace, což vede opakovaně ke tvorbě odlupování a trhlin. Pokud je překročena pevnost v tahu betonu, vede to ke vzniku trhlin. Aby se ochránila betonová směs, je třeba tyto trhliny účinně uzavřít, např. vtlačením injektážního prostředku. Škody na terasách způsobené nevhodnou technologii provádění. Poškozené spáry Díky poškozeným spárám může voda proudit do pórů stavební konstrukce. Při mínusových teplotách voda zmrzne a zvětší svůj objem. Následkem je odlupování. Vadná ukotvení stojek zábradlí Lícové upevnění konstrukce zábradlí do železobetonového krakorce může vést ke škodám vlivem koroze či tvorby trhlin. Proto musí být při projektování a následné výstavbě zohledněno, aby se balkonové zábradlí vždy uchycovalo do spodní železobetonové hrubé desky (např. hmoždinkami z reakční pryskyřice). 5

6 Metody zkoušek pro diagnostikování škod Ke zjištění nejrůznějších příčin škod a určení skutečného stavu betonu jsou potřebné rozdílné metody zkoušek. Zkoušková kritéria Metody zkoušek Postup Přehled ukazuje různé vady a příčiny škod, jejich metodu prověřování a sanační opatření. Překrytí betonu Obnažení a měření elektromagnetickým měřicím přístrojem. Hloubka karbonatace Postřik jádrového vrtu nebo místa lomu ftalanem fenolu. Zbarvení ukazuje hodnotu ph větší než 9, při žádném zbarvení se jedná o karbonataci betonu. Odsekání, nejvyšší tlak vodního paprsku Trhliny Povrch postříkáme vodou a necháme uschnout, trhliny označíme. Šířku, délku a směřování trhlin stanovíme pravítkem za pomoci zvětšovacího skla. Trhliny rozšíříme a prolijeme pryskyřicí Koroze výztuže Optické posouzení vlasových trhlin, odloupnutých míst, rezavějící oceli, tvorby koroze. Otryskání pískem Dutinová místa Poklepání kladívkem, kovovou tyčí. Tupý zvuk nás informuje o dutých místech pod potěrem. Odsekání Povrchová pevnost v tahu Odtrhová zkouška adhezním měřicím přístrojem. Stoupající vlhkost Přilepení parotěsné fólie. Vysrážená vodní pára na spodní straně fólie signalizuje stoupající vlhkost. 6 Otryskání pískem.

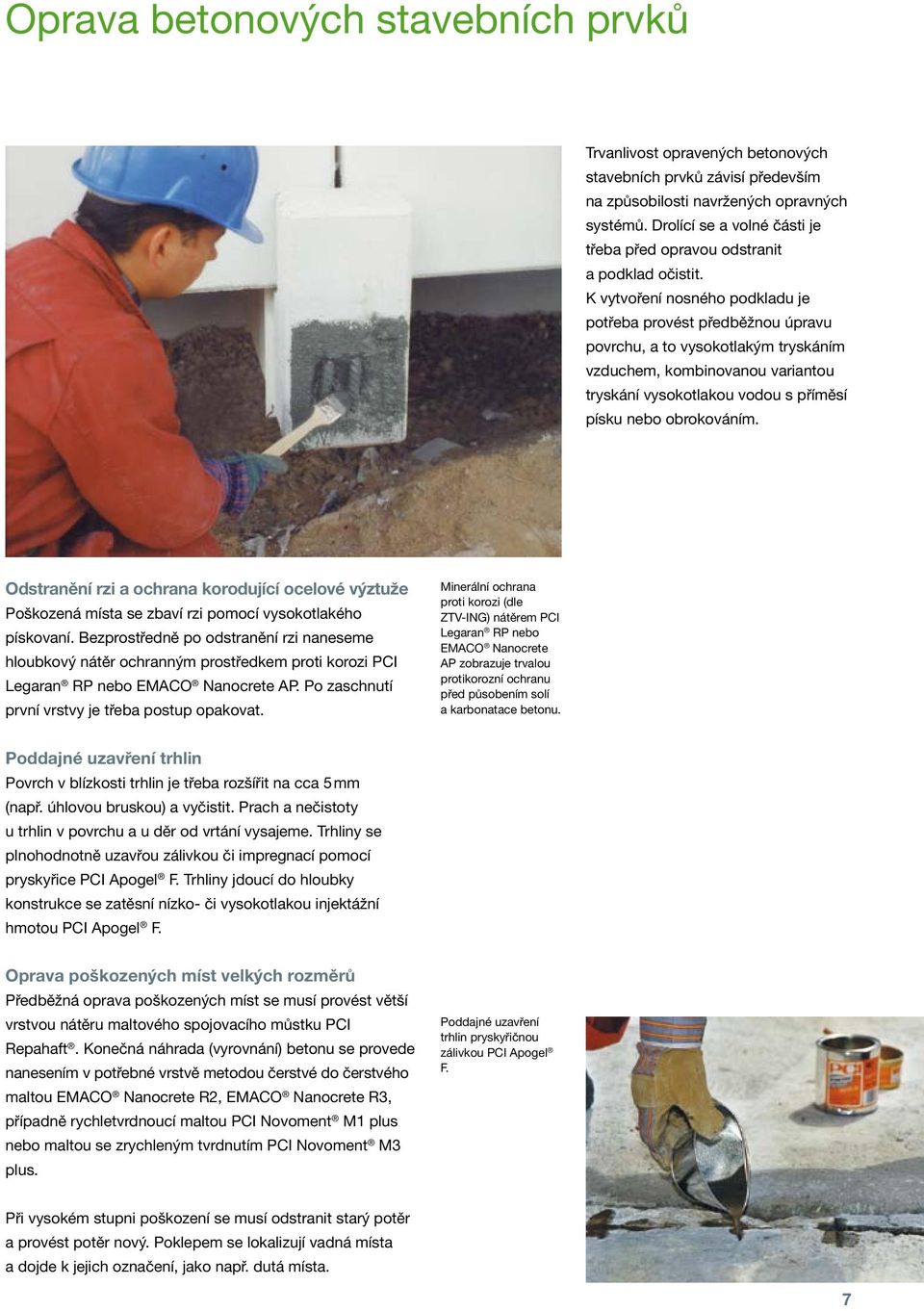

7 Oprava betonových stavebních prvků Trvanlivost opravených betonových stavebních prvků závisí především na způsobilosti navržených opravných systémů. Drolící se a volné části je třeba před opravou odstranit a podklad očistit. K vytvoření nosného podkladu je potřeba provést předběžnou úpravu povrchu, a to vysokotlakým tryskáním vzduchem, kombinovanou variantou tryskání vysokotlakou vodou s příměsí písku nebo obrokováním. Odstranění rzi a ochrana korodující ocelové výztuže Poškozená místa se zbaví rzi pomocí vysokotlakého pískovaní. Bezprostředně po odstranění rzi naneseme hloubkový nátěr ochranným prostředkem proti korozi PCI Legaran RP nebo EMACO Nanocrete AP. Po zaschnutí první vrstvy je třeba postup opakovat. Minerální ochrana proti korozi (dle ZTV-ING) nátěrem PCI Legaran RP nebo EMACO Nanocrete AP zobrazuje trvalou protikorozní ochranu před působením solí a karbonatace betonu. Poddajné uzavření trhlin Povrch v blízkosti trhlin je třeba rozšířit na cca 5 mm (např. úhlovou bruskou) a vyčistit. Prach a nečistoty u trhlin v povrchu a u děr od vrtání vysajeme. Trhliny se plnohodnotně uzavřou zálivkou či impregnací pomocí pryskyřice PCI Apogel F. Trhliny jdoucí do hloubky konstrukce se zatěsní nízko- či vysokotlakou injektážní hmotou PCI Apogel F. Oprava poškozených míst velkých rozměrů Předběžná oprava poškozených míst se musí provést větší vrstvou nátěru maltového spojovacího můstku PCI Repahaft. Konečná náhrada (vyrovnání) betonu se provede nanesením v potřebné vrstvě metodou čerstvé do čerstvého maltou EMACO Nanocrete R2, EMACO Nanocrete R3, případně rychletvrdnoucí maltou PCI Novoment M1 plus nebo maltou se zrychleným tvrdnutím PCI Novoment M3 plus. Poddajné uzavření trhlin pryskyřičnou zálivkou PCI Apogel F. Při vysokém stupni poškození se musí odstranit starý potěr a provést potěr nový. Poklepem se lokalizují vadná místa a dojde k jejich označení, jako např. dutá místa. 7

8 Oprava betonových stavebních prvků Vykazují-li stavební prvky vylomená místa, je nutné tato místa před opravou obnažit. Přitom je třeba si dávat pozor, aby hrany okrajů při vysekávání ve vodorovné poloze dosahovaly úhlu až k 60. Oprava odlomené hrany terasy opravnou maltou PCI Repafix. Oprava potěrů na místech výskytu dutin Místa, kde se vyskytují dutiny v potěru, je třeba vysekat a ošetřit nátěrem maltového spojovacího můstku PCI Repahaft. Oprava těchto míst se provede rychletvrdnoucí maltou PCI Novoment M1 plus nebo maltou ze zrychleným tvrdnutím PCI Novoment M3 plus. Alternativou k výše popsanému postupu může být zainjektování míst s dutinami. Provedou se vývrty, u kterých se odsaje prach a nečistoty a v rozestupu asi 50 cm se nasadí vrtané pakry. Injektáž přes pakry se provádí pryskyřicí PCI Apogel F. Po vytvrdnutí se díry po vrtání zastěrkují maltou PCI Polyfix 5 min, nebo maltou PCI Repafix. Poddajné uzavření trhlin pryskyřičnou zálivkou PCI Apogel F. Oprava odlomených hran a míst se škodami menších rozměrů, popřípadě reprofilace menších nerovností Odlomené hrany se zarovnají opravnou maltou PCI Repafix nebo vylehčenou maltou EMACO Nanocrete R3, případně univerzální maltou EMACO Nanocrete R2. Pohledové plochy betonu se zahladí maltou PCI Polycret 5 (síla vrstvy do 5 mm). K dosažení jednolité struktury povrchové plochy se musí opravovaná část celoplošně zahladit maltou PCI Polycret 5. Na betonových poprsníkových dílcích a na krakorcových podhledových plochách se mohou menší nerovnosti a lunkry zatahovat též maltou PCI Polycret 5 (síla vrstvy do 5 mm). 8

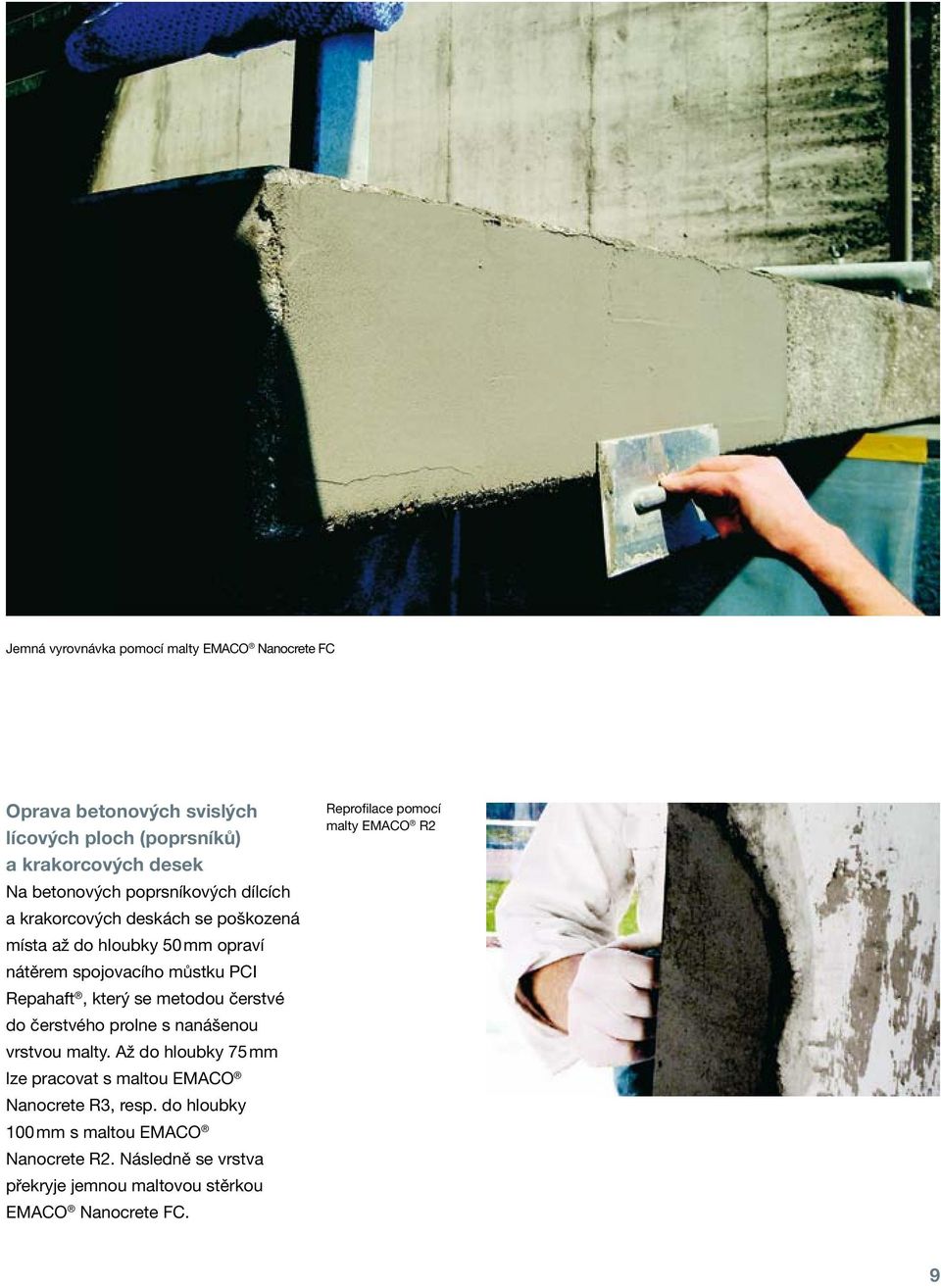

9 Jemná vyrovnávka pomocí malty EMACO Nanocrete FC Oprava betonových svislých lícových ploch (poprsníků) a krakorcových desek Na betonových poprsníkových dílcích a krakorcových deskách se poškozená místa až do hloubky 50 mm opraví nátěrem spojovacího můstku PCI Repahaft, který se metodou čerstvé do čerstvého prolne s nanášenou vrstvou malty. Až do hloubky 75 mm lze pracovat s maltou EMACO Nanocrete R3, resp. do hloubky 100 mm s maltou EMACO Nanocrete R2. Následně se vrstva překryje jemnou maltovou stěrkou EMACO Nanocrete FC. Reprofilace pomocí malty EMACO R2 9

10 Oprava betonových stavebních částí K zabránění vzniku nekontrolované tvorby trhlin, které souvisejí zvláště s termickými změnami délek, je nezbytné u řešení vícepodlažních železobetonových a podzemních staveb správně rozložit a nadimenzovat dilatační spáry. Výběr těsnicích materiálů pro spáry zohledňuje kladené nároky. Požadavky vyplývají především z chemického a mechanického působení jak u podlahových pracovních spár, tak u spár dilatačních. Uzavření připojovací a dilatační spáry těsnicím tmelem PCI Elritan 100. Betonové plochy hladce zatažené stěrkou PCI. Elastické utěsnění připojovacích a dilatačních spár Poškozené těsnicí tmely včetně jejich úlomků ve spárách (hranové úlomky, zářezové trhliny, atd.) se odstraní a plocha se vyčistí. Odlomené hrany na spárách se zastěrkují maltou PCI Repafix, maltou EMACO Nanocrete R2 nebo maltou PCI Aposan. Kraje spár se oblepí lepicí páskou jako ochrana před znečištěním. Po ošetření spáry penetračním prostředkem PCI Elastoprimer 110 se vloží jako primární výplň provazec DIN-Polyband a následně se provede vyspárování těsnicím polyuretanovým tmelem PCI Elritan 100. Oprava škod v okolí lícové strany betonu, kde se nachází vyztužení patky stojky zábradlí Odstraní se poškozená místa až po jádro zdravého betonu. Obnažené zkorodované kotvící prvky zábradlí se zbaví rzi a nanese se na ně ve dvou nátěrech protikorozní ochrana PCI Legaran RP nebo EMACO Nanocrete AP. Obnoví se silně zkorodované uchycovací prvky zábradlí, které již neplní svoji nosnou funkci. Dutiny v betonovém podkladu, na který se bude uchycovat patka zábradlí, se zalijí zálivkou PCI Vergussmörtel až po nutnou výšku. K těmto účelům lze použít i potěrovou maltu. Nezapomeneme utěsnit styčné body mezi patkou stojky zábradlí a betonem. 10

11 Oprava sloupků zábradlí a poškozeného připevnění Elasticky se uzavřou připojení mezi upevňovacími prvky zábradlí, resp. upevňovacími body zábradlí včetně přilehlých povrchů. Po předchozím nátěru penetračním prostředkem PCI Elastoprimer 110 se jako vhodný těsnicí materiál použije samopřilnavý těsnicí silikonový tmel PCI Silcofug E nebo polyuretanový těsnicí tmel PCI Elritan 100. Ochrana ocelové výztuže pomocí nátěru EMACO Nanocrete AP. Oprava trhlin v omítce Trhliny v omítce lze jednoduše uzavřít akrylovým těsnicím tmelem PCI Adaptol a následně se provede přetření barvou nebo nové omítnutí. EMACO Nanocrete AP - jednosložkový ochranný nátěr na cementové bázi, víceúčelový k ochraně betonářské oceli a jako spojovací můstek. 11

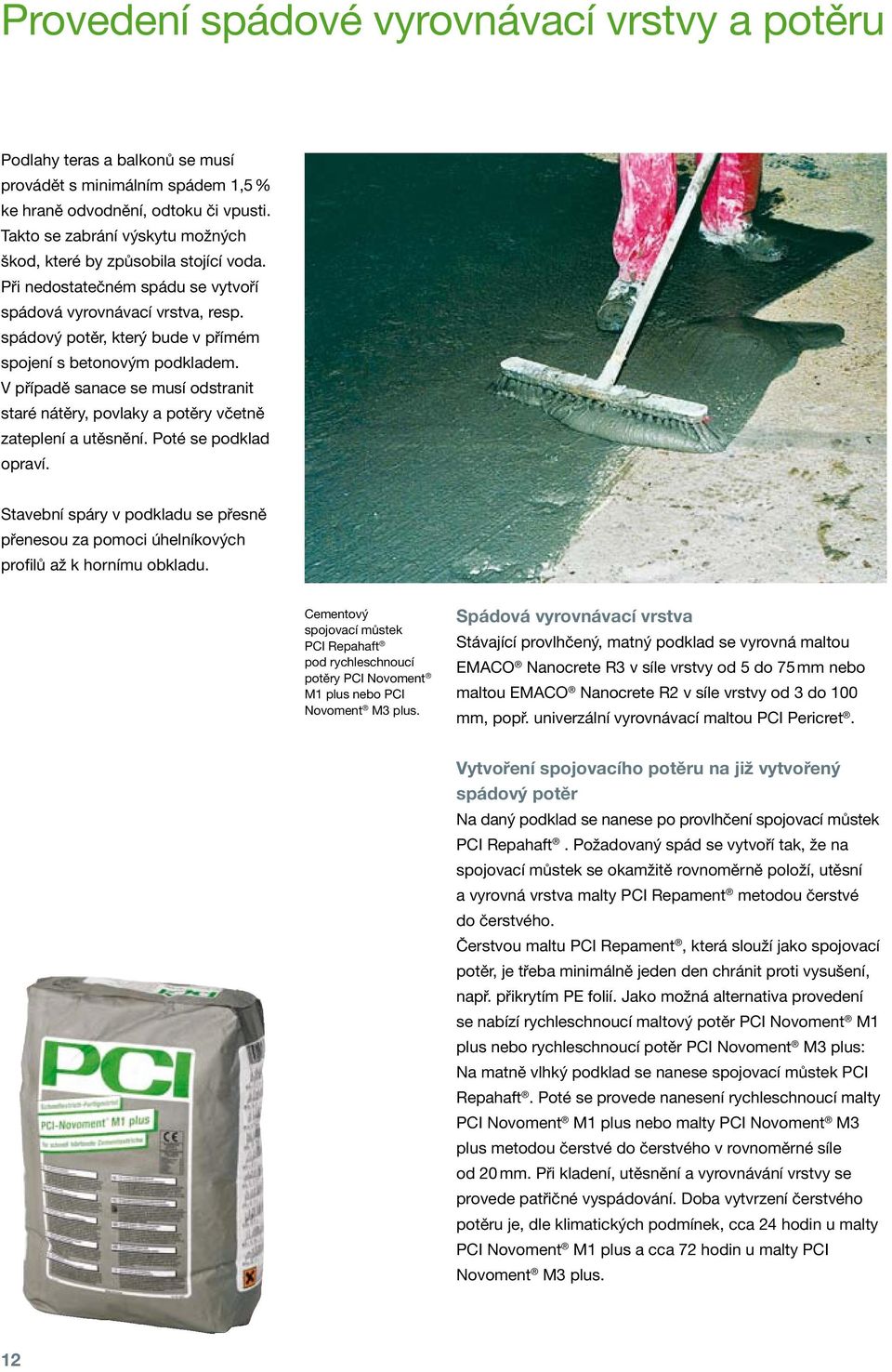

12 Provedení spádové vyrovnávací vrstvy a potěru Podlahy teras a balkonů se musí provádět s minimálním spádem 1,5 % ke hraně odvodnění, odtoku či vpusti. Takto se zabrání výskytu možných škod, které by způsobila stojící voda. Při nedostatečném spádu se vytvoří spádová vyrovnávací vrstva, resp. spádový potěr, který bude v přímém spojení s betonovým podkladem. V případě sanace se musí odstranit staré nátěry, povlaky a potěry včetně zateplení a utěsnění. Poté se podklad opraví. Stavební spáry v podkladu se přesně přenesou za pomoci úhelníkových profilů až k hornímu obkladu. Cementový spojovací můstek PCI Repahaft pod rychleschnoucí potěry PCI Novoment M1 plus nebo PCI Novoment M3 plus. Spádová vyrovnávací vrstva Stávající provlhčený, matný podklad se vyrovná maltou EMACO Nanocrete R3 v síle vrstvy od 5 do 75 mm nebo maltou EMACO Nanocrete R2 v síle vrstvy od 3 do 100 mm, popř. univerzální vyrovnávací maltou PCI Pericret. Vytvoření spojovacího potěru na již vytvořený spádový potěr Na daný podklad se nanese po provlhčení spojovací můstek PCI Repahaft. Požadovaný spád se vytvoří tak, že na spojovací můstek se okamžitě rovnoměrně položí, utěsní a vyrovná vrstva malty PCI Repament metodou čerstvé do čerstvého. Čerstvou maltu PCI Repament, která slouží jako spojovací potěr, je třeba minimálně jeden den chránit proti vysušení, např. přikrytím PE folií. Jako možná alternativa provedení se nabízí rychleschnoucí maltový potěr PCI Novoment M1 plus nebo rychleschnoucí potěr PCI Novoment M3 plus: Na matně vlhký podklad se nanese spojovací můstek PCI Repahaft. Poté se provede nanesení rychleschnoucí malty PCI Novoment M1 plus nebo malty PCI Novoment M3 plus metodou čerstvé do čerstvého v rovnoměrné síle od 20 mm. Při kladení, utěsnění a vyrovnávání vrstvy se provede patřičné vyspádování. Doba vytvrzení čerstvého potěru je, dle klimatických podmínek, cca 24 hodin u malty PCI Novoment M1 plus a cca 72 hodin u malty PCI Novoment M3 plus. 12

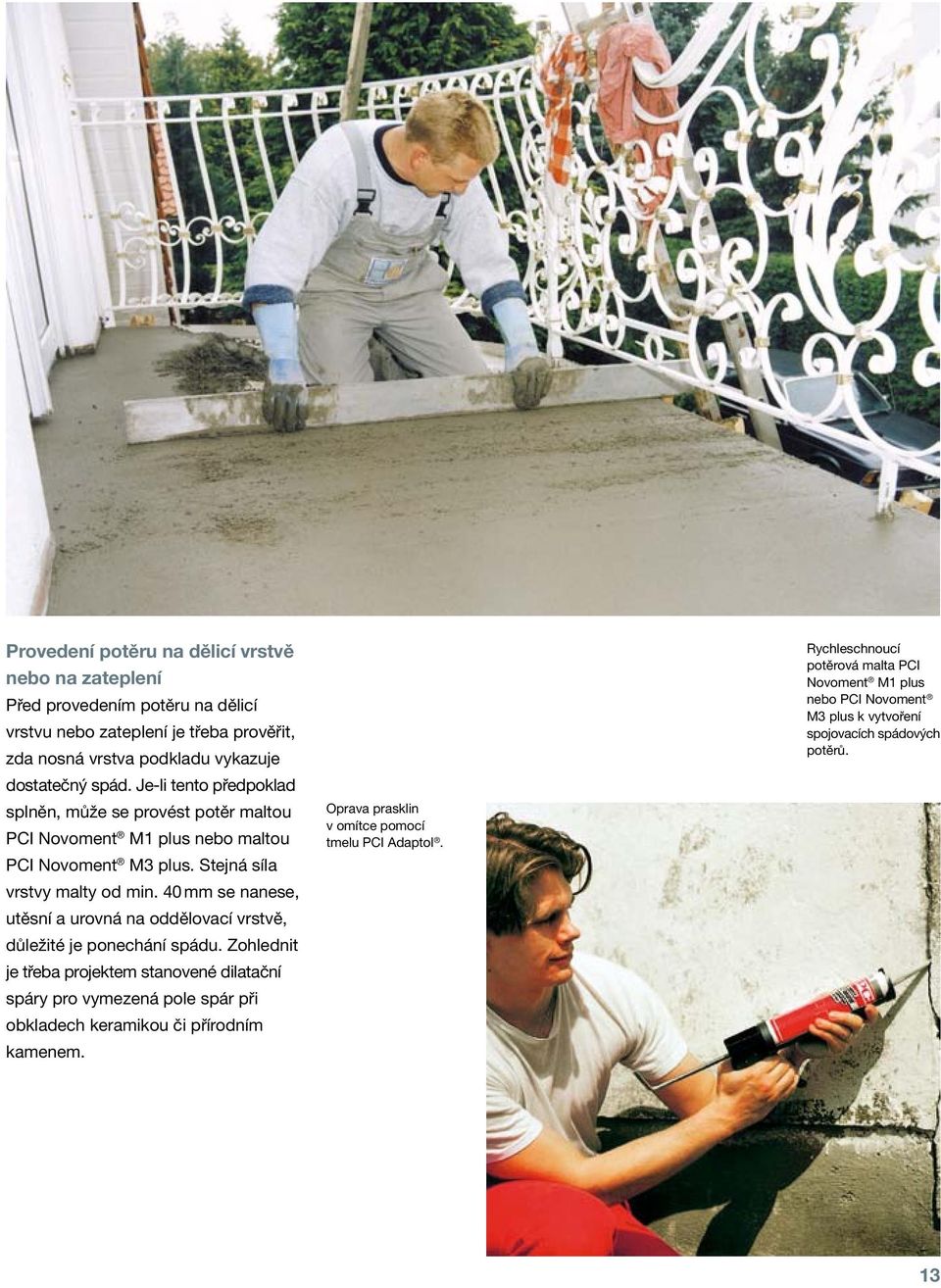

13 Provedení potěru na dělicí vrstvě nebo na zateplení Před provedením potěru na dělicí vrstvu nebo zateplení je třeba prověřit, zda nosná vrstva podkladu vykazuje dostatečný spád. Je-li tento předpoklad splněn, může se provést potěr maltou PCI Novoment M1 plus nebo maltou PCI Novoment M3 plus. Stejná síla vrstvy malty od min. 40 mm se nanese, utěsní a urovná na oddělovací vrstvě, důležité je ponechání spádu. Zohlednit je třeba projektem stanovené dilatační spáry pro vymezená pole spár při obkladech keramikou či přírodním kamenem. Oprava prasklin v omítce pomocí tmelu PCI Adaptol. Rychleschnoucí potěrová malta PCI Novoment M1 plus nebo PCI Novoment M3 plus k vytvoření spojovacích spádových potěrů. 13

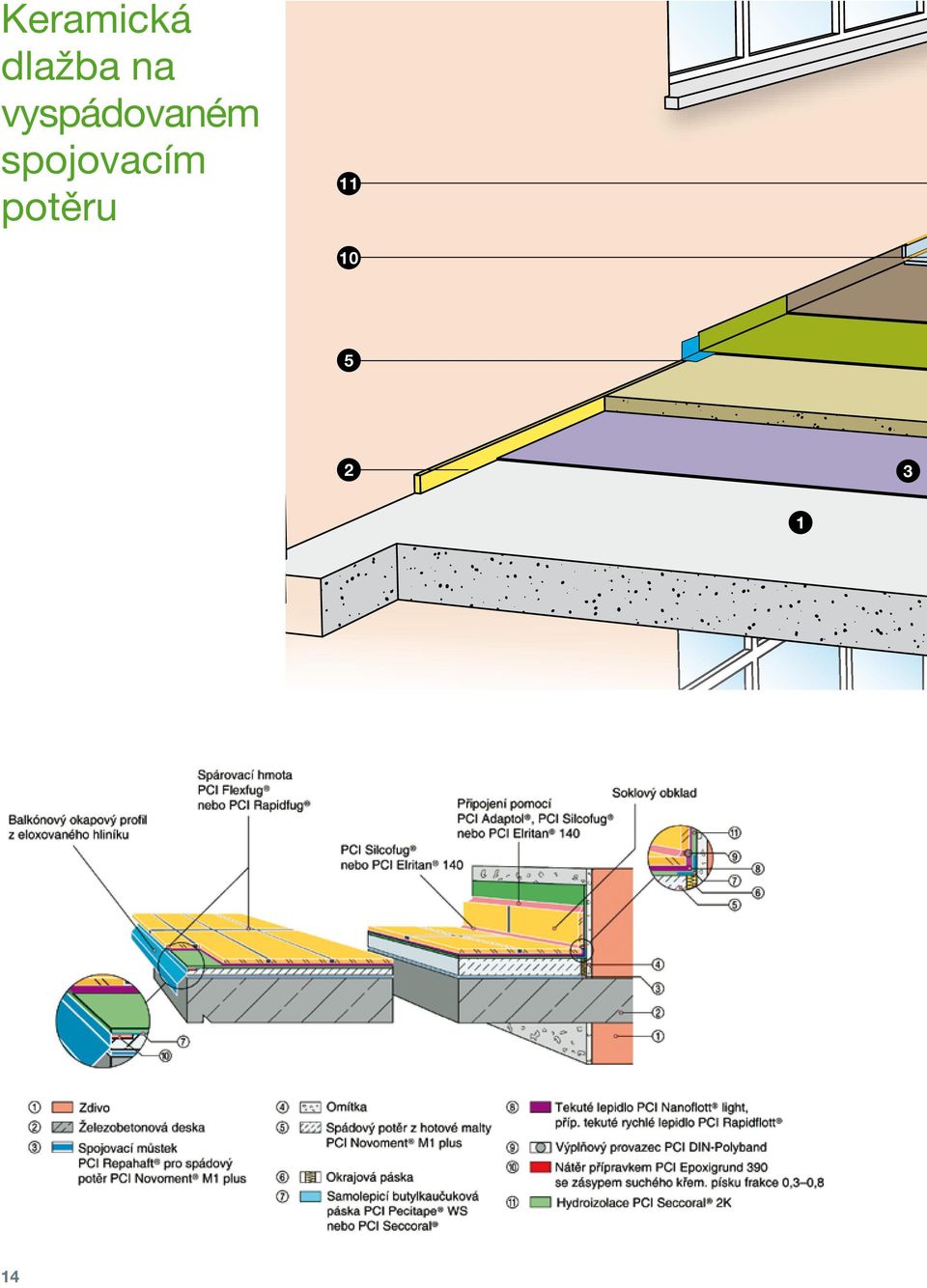

14 Keramická dlažba na vyspádovaném spojovacím potěru

15 Železobetonová deska 2 Rohový zateplovací pásek 3 Spojovací maltový můstek PCI Repahaft 4 Vyspádovaný spojovací potěr: rychleschnoucí potěrová malta PCI Novoment M1 plus nebo PCI Novoment M3 plus 5 Izolační páska PCI Pecitape Utěsnění: flexibilní hydroizolační stěrka PCI Seccoral 1K nebo 2K 7 Variabilní tekuté maltové lože PCI Nanoflott light nebo PCI Rapidflott 8 Těsnicí manžeta PCI Pecitape Dlažba 10 Flexibilní spárovací malta PCI Flexfug nebo PCI Rapidfug 11 Uzavření spár: silikonový těsnicí tmel PCI Silcofug E, PCI Elritan Detail: podlahový odtok (systém roura v rouře)

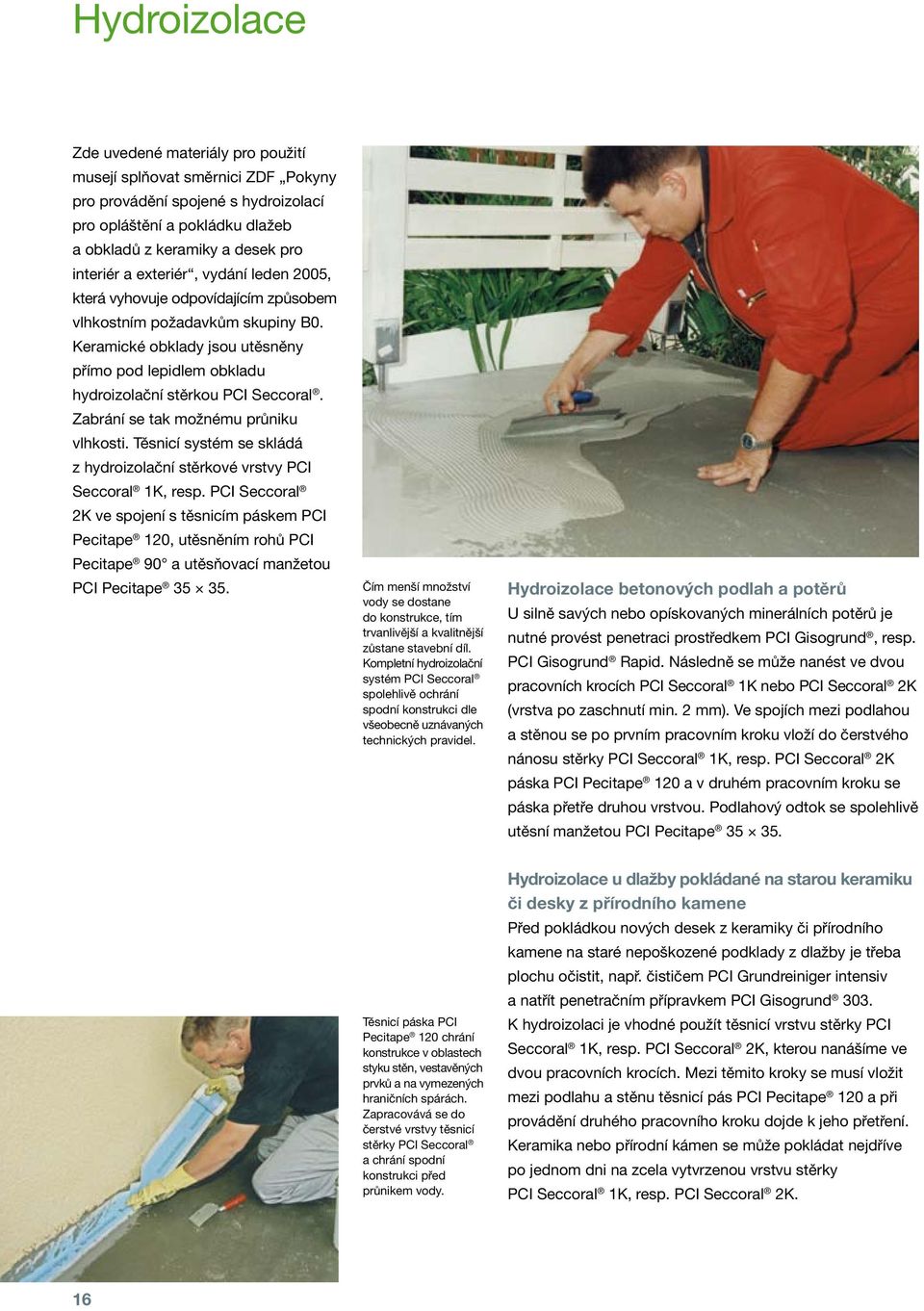

16 Hydroizolace Zde uvedené materiály pro použití musejí splňovat směrnici ZDF Pokyny pro provádění spojené s hydroizolací pro opláštění a pokládku dlažeb a obkladů z keramiky a desek pro interiér a exteriér, vydání leden 2005, která vyhovuje odpovídajícím způsobem vlhkostním požadavkům skupiny B0. Keramické obklady jsou utěsněny přímo pod lepidlem obkladu hydroizolační stěrkou PCI Seccoral. Zabrání se tak možnému průniku vlhkosti. Těsnicí systém se skládá z hydroizolační stěrkové vrstvy PCI Seccoral 1K, resp. PCI Seccoral 2K ve spojení s těsnicím páskem PCI Pecitape 120, utěsněním rohů PCI Pecitape 90 a utěsňovací manžetou PCI Pecitape Čím menší množství vody se dostane do konstrukce, tím trvanlivější a kvalitnější zůstane stavební díl. Kompletní hydroizolační systém PCI Seccoral spolehlivě ochrání spodní konstrukci dle všeobecně uznávaných technických pravidel. Hydroizolace betonových podlah a potěrů U silně savých nebo opískovaných minerálních potěrů je nutné provést penetraci prostředkem PCI Gisogrund, resp. PCI Gisogrund Rapid. Následně se může nanést ve dvou pracovních krocích PCI Seccoral 1K nebo PCI Seccoral 2K (vrstva po zaschnutí min. 2 mm). Ve spojích mezi podlahou a stěnou se po prvním pracovním kroku vloží do čerstvého nánosu stěrky PCI Seccoral 1K, resp. PCI Seccoral 2K páska PCI Pecitape 120 a v druhém pracovním kroku se páska přetře druhou vrstvou. Podlahový odtok se spolehlivě utěsní manžetou PCI Pecitape Těsnicí páska PCI Pecitape 120 chrání konstrukce v oblastech styku stěn, vestavěných prvků a na vymezených hraničních spárách. Zapracovává se do čerstvé vrstvy těsnicí stěrky PCI Seccoral a chrání spodní konstrukci před průnikem vody. Hydroizolace u dlažby pokládané na starou keramiku či desky z přírodního kamene Před pokládkou nových desek z keramiky či přírodního kamene na staré nepoškozené podklady z dlažby je třeba plochu očistit, např. čističem PCI Grundreiniger intensiv a natřít penetračním přípravkem PCI Gisogrund 303. K hydroizolaci je vhodné použít těsnicí vrstvu stěrky PCI Seccoral 1K, resp. PCI Seccoral 2K, kterou nanášíme ve dvou pracovních krocích. Mezi těmito kroky se musí vložit mezi podlahu a stěnu těsnicí pás PCI Pecitape 120 a při provádění druhého pracovního kroku dojde k jeho přetření. Keramika nebo přírodní kámen se může pokládat nejdříve po jednom dni na zcela vytvrzenou vrstvu stěrky PCI Seccoral 1K, resp. PCI Seccoral 2K. 16

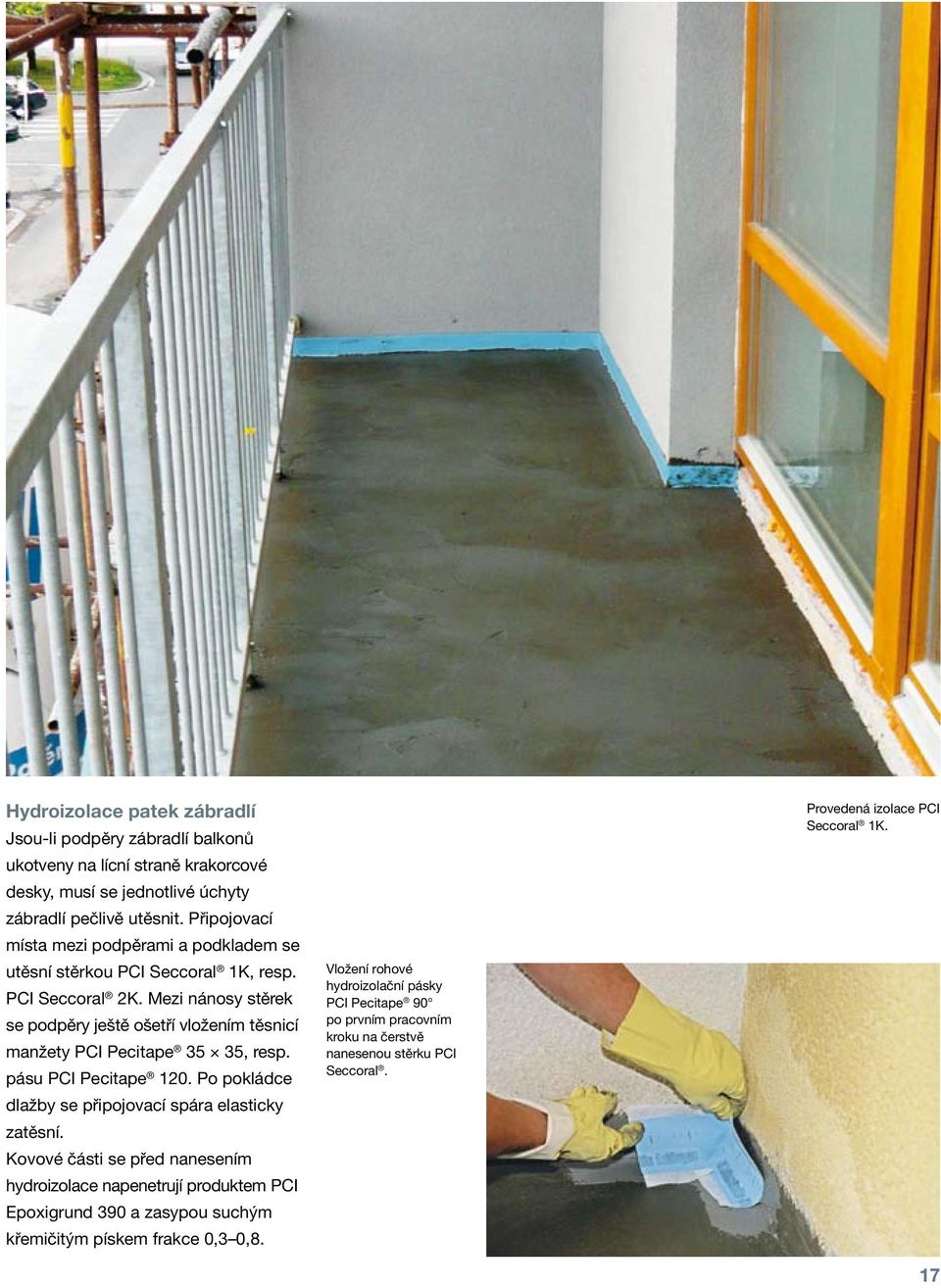

17 Hydroizolace patek zábradlí Jsou-li podpěry zábradlí balkonů ukotveny na lícní straně krakorcové desky, musí se jednotlivé úchyty zábradlí pečlivě utěsnit. Připojovací místa mezi podpěrami a podkladem se utěsní stěrkou PCI Seccoral 1K, resp. PCI Seccoral 2K. Mezi nánosy stěrek se podpěry ještě ošetří vložením těsnicí manžety PCI Pecitape 35 35, resp. pásu PCI Pecitape 120. Po pokládce dlažby se připojovací spára elasticky zatěsní. Kovové části se před nanesením hydroizolace napenetrují produktem PCI Epoxigrund 390 a zasypou suchým křemičitým pískem frakce 0,3 0,8. Vložení rohové hydroizolační pásky PCI Pecitape 90 po prvním pracovním kroku na čerstvě nanesenou stěrku PCI Seccoral. Provedená izolace PCI Seccoral 1K. 17

18 Konstrukce terasy provedené ve styku se zeminou. Hydroizolace pod keramickým obkladem na vyspádovaném spojovacím potěru Konstrukce terasy s pásovou bitumenovou ilozací na spádovém potěru Spárovací malta PCI Flexfug nebo PCI Rapidfug Tekuté lepidlo PCI Nanoflott light nebo PCI Rapidflott Protiskluzová dlažba Bitumenová izolace PCI Pecilastic WS PCI Silcofug E nebo PCI Elritan 140 Akrylový tmel PCI Adaptol Zdivo 6 2 Železobetonová prefabrik. deska 7 3 Spojovací můstek PCI Repahaft pro spádový potěr PCI Novoment 8 M1 plus 4 Omítka Okrajová páska Samolepicí butylkaučuková páska PCI Pecitape WS Tekuté lepidlo PCI Nanoflott light, příp. tekuté rychlé lepidlo PCI Rapidflott Výplňový provazec DIN-Polyband Tenkovrstvé lepidlo PCI Nanoflott light resp. PCI Rapidflott Samolepicí izolační bitumenová tkanina PCI Pecilastic WS 5 Spádový klín PCI Novoment M1 plus 18

19 Kapilárně přerušený násyp štěrku 2 Překrytí PE folií 3 Železobetonová deska 4 Rohový zateplovací pásek 5 Spojovací maltový můstek PCI Repahaft 6 Vyspádovaný spojovací potěr (spád min. 1,5 %): rychletvrdnoucí potěrová malta PCI Novoment M1 plus nebo zrychleně tvrdnoucí malta PCI Novoment M3 plus 7 Izolační páska PCI Pecitape Utěsnění: flexibilní hydroizolační stěrka PCI Seccoral 1K nebo 2K (dvě vrstvy) 9 Variabilní tekuté maltové lože PCI Nanoflott light, PCI Rapidflott 10 Dlažba 11 Flexibilní spárovací malta PCI Flexfug nebo PCI Rapidfug 12 Uzavření spár: silikonový těsnicí tmel PCI Silcofug E 19

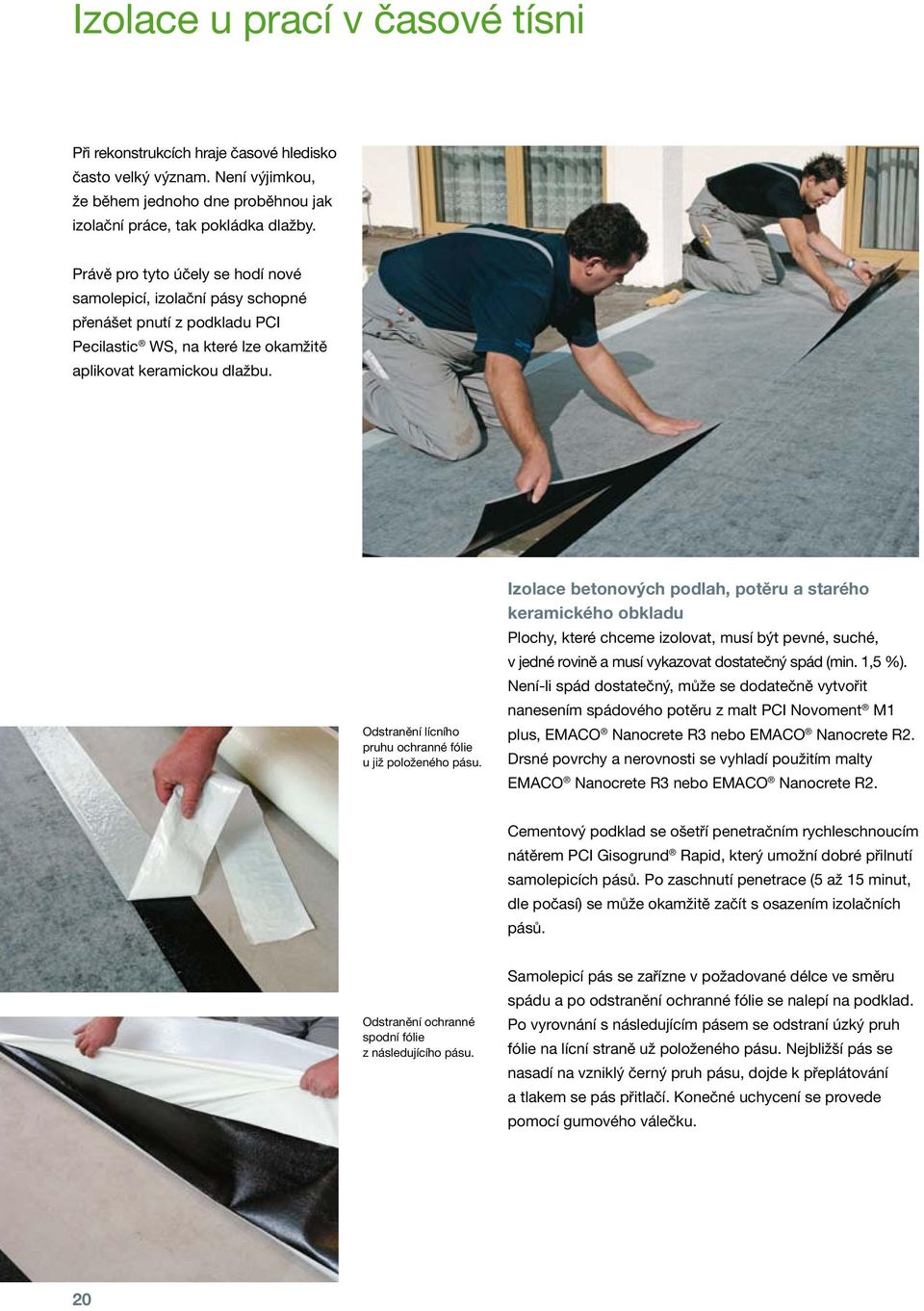

20 Izolace u prací v časové tísni Při rekonstrukcích hraje časové hledisko často velký význam. Není výjimkou, že během jednoho dne proběhnou jak izolační práce, tak pokládka dlažby. Právě pro tyto účely se hodí nové samolepicí, izolační pásy schopné přenášet pnutí z podkladu PCI Pecilastic WS, na které lze okamžitě aplikovat keramickou dlažbu. Odstranění lícního pruhu ochranné fólie u již položeného pásu. Izolace betonových podlah, potěru a starého keramického obkladu Plochy, které chceme izolovat, musí být pevné, suché, v jedné rovině a musí vykazovat dostatečný spád (min. 1,5 %). Není-li spád dostatečný, může se dodatečně vytvořit nanesením spádového potěru z malt PCI Novoment M1 plus, EMACO Nanocrete R3 nebo EMACO Nanocrete R2. Drsné povrchy a nerovnosti se vyhladí použitím malty EMACO Nanocrete R3 nebo EMACO Nanocrete R2. Cementový podklad se ošetří penetračním rychleschnoucím nátěrem PCI Gisogrund Rapid, který umožní dobré přilnutí samolepicích pásů. Po zaschnutí penetrace (5 až 15 minut, dle počasí) se může okamžitě začít s osazením izolačních pásů. Odstranění ochranné spodní fólie z následujícího pásu. Samolepicí pás se zařízne v požadované délce ve směru spádu a po odstranění ochranné fólie se nalepí na podklad. Po vyrovnání s následujícím pásem se odstraní úzký pruh fólie na lícní straně už položeného pásu. Nejbližší pás se nasadí na vzniklý černý pruh pásu, dojde k přeplátování a tlakem se pás přitlačí. Konečné uchycení se provede pomocí gumového válečku. 20

21 PCI Pecilastic WS se může položit i na staré, pevně přilnuté keramické obklady. Podmínkou je jejich dřívější důkladné očištění (např. čisticím prostředkem PCI Grundreiniger intensiv) a jejich vyschnutí. Před pokládkou pásů PCI Pecilastic WS se podklad musí napustit penetračním nátěrem PCI Gisogrund 303, který se nechá zaschnout. Pomocí samolepicích izolačních pásů PCI Pecilastic WS lze balkony a terasy spolehlivě utěsnit a na pásy může být okamžitě kladena keramická dlažba. Po odizolování ploch se zatěsní další oblasti, jako např. přechody mezi stěnou a podlahou, patky stojek zábradlí, rámy dveří, atd. obvyklou těsnicí páskou PCI Pecitape Objekt nebo PCI Pecitape WS, která se na podklad přilepí vrstvou stěrky PCI Seccoral 1K nebo 2K viz obrázek. Keramické obklady a desky se mohou po provedení izolace okamžitě pokládat do maltového lože PCI Nanoflott light, resp. PCI Rapidflott. Připevnění pásu a jeho přitlačení gumovým válečkem. Zalepení těsnicích pásků a rohových těsnění stěrkou PCI Seccoral 1K nebo 2K. 21

22 PCI Pecilastic U je multitalent v izolování a vytváření oddělovacích vrstev PCI Pecilastic U je izolační a oddělovací podložka, která je odolná proti tlaku a vyvinutá pod krytiny z keramiky, mozaiky a přírodního kamene. Je určená pro exteriér a interiér s takřka neomezeným rozsahem využití. Rubová struktura Pohled v řezu Složení Díky struktuře nopů je možné po pokládce beze škod odvádět z podkladu vlhkost v podobě vodních par. To umožňuje pokládku i na anhydritové potěry, které mají zbytkovou vlhkost pod 2 % (měřeno CM metodou). Na cementový podkladech je možné zahájit pokládku keramiky popř. přírodního kamene ihned po jejich pochůznosti. Povrchová struktura K vysoké odolnosti v tlaku přispívají především jednotlivé nopy, které jsou vyplněné křemičitým pískem spojeným flexibilním pojivem. Díky tomu je dosaženo optimálních vlastností na problematických podkladech a vysoké stability v nadměrně frekventovaných prostorech, jako jsou např. výstavní a průmyslové prostory nebo různé haly apod.. Vícevrstvá skladba dodatečně redukuje kročejový a prostorový hluk, což přispívá k výrazně příjemnějšímu využívání prostoru. Kašírovaná fólie těsní podložku směrem k podkladu. Díky tomu je možné využití v prostorách, které jsou vysoce zatížené vodou jako např. komerčně využívané sprchy, wellness prostory apod. Všechny tyto výhody, spojené do jednoho produktu znamenají velmi rychlý pracovní postup přímo na jednotlivých zakázkách. Bez zbytečných pracovních kroků, které jsou časově a finančně velmi nákladné se tak PCI Pecilastic U stává velmi hospodárným a technicky vyspělým řešením. 22

23 Oblasti použití Pro interiér a exteriér Pro novostavby a renovace Pro mokré prostory s vysokým a nízkým zatížením vodou jako např. koupelny, sprchy v bytové výstavbě, hotelích, sportovních zařízeních, sanitárních zařízeních v domovech důchodců, wellness provozech (prostory se zatížením vlhkostí třídy A0,A) Pro balkony a terasy (prostory se zatížením vlhkostí třídy B0) Pro mokré prostory s chemickým zatížením např. velké kuchyně (prostory se zatížením vlhkostí třídy C) Na problematické podklady k vytvoření oddělovací vrstvy, např. dřevěné desky, různé typy podkladů v jednom prostoru, potěry s vlasovými prasklinami, apod. Na nevyzrálé cementové potěry (min. třídy CT F4) ihned po jejich pochůznosti. Na anhydritové potěry se zbytkovou vlhkostí nižší než 2 % (měřeno CM metodou). Vlastnosti produktu Izolační podložka s tloušťkou cca 3,3 mm Role délka 5 m, šířka 1 metr Vodotěsný, chrání podklady citlivé na vlhkost Překlenuje vrstvy a vyrovnává teplotu Překlenuje trhliny, které vznikají v podkladu Redukuje kročejový a prostorový hluk Snižuje kročejový hluk o cca 8 db (DIN ES ISO 140-8) Jednoduchá a snadná zpracovatelnost Nejdříve se na připravený podklad nanese PCI Nanoflott light, nebo PCI Rapidflott. Následně se položí PCI Pecilastic U s řádně se vmáčkne do lepidla, např. pomocí dřevěného hladítka, nebo spárovací deskou z tvrzené gumy. V suchých prostorách se spoje slepí krepovou lepící páskou. V prostorách zatížených vodou pomocí PCI Pecitape Objekt. Poté se nanese PCI Nanoflott light nebo PCI Rapidflott a zahájí se pokládka keramiky nebo přírodního kamene. 23

24 Konstrukce terasy nad vytápěným prostorem s těsnicími pásy pod poslední dělicí vrstvou, zateplením a keramickou dlažbou Železobetonová deska 2 Spojovací maltový můstek PCI Repahaft 3 Vyspádovaný spojovací potěr: rychletvrdnoucí potěrová malta PCI Novoment M1 plus nebo zrychleně tvrdnoucí malta PCI Novoment M3 plus 4 Parozábrana 5 Izolace proti kročejovému hluku 6 Vrstva zateplení 7 Izolace dle normy DIN Rohový zateplovací pásek 9 Poslední dělicí vrstva: rychletvrdnoucí potěrová malta PCI Novoment M1 plus nebo zrychleně tvrdnoucí malta PCI Novoment M3 plus 10 Páska PCI Pecitape Utěsnění: flexibilní hydroizolační stěrka PCI Seccoral 1K nebo 2K (dvě vrstvy) 12 Variabilní tekuté maltové lože PCI Nanoflott light nebo PCI Rapidflott 13 Dlažba 14 Flexibilní spárovací malta PCI Flexfug nebo PCI Rapidfug 15 Uzavření spár: silikonový těsnicí tmel PCI Silcofug E 24

25 Pokládka dlažby z keramiky a přírodního kamene Pokládka keramické dlažby do lepidel zabraňujících tvorbě dutin Keramická desková dlažba se pokládá kombinovaným postupem (Buttering Floating) do lepicí malty PCI Nanolight. Jako alternativa se relativně dobře uplatní i flexibilní tekutá malta PCI Nanoflott light nebo rychleschnoucí tekutá malta PCI Rapidflott. Tato maltová lepidla se osvědčila při aplikaci dlažby bez kombinovaného postupu jako nejrozsáhlejší pokládka bez tvorby dutin. Pokládka keramické dlažby do maltového lože PCI Rapidflott. Relativně obtížná pokládka keramické dlažby a dlažby z přírodního kamene na balkonech a terasách vyžaduje speciální techniku kladení. K tomuto účelu slouží odpovídající druhy malt a spárovacích hmot a neméně důležité jsou řemeslné znalosti a umění. Zvláštní pozornost si zaslouží pokládka do lepidel, která zabraňují tvorbě dutin. Nacházejí-li se pod deskami dlažby prostory s dutinami, může se v nich hromadit voda. Tato voda je zodpovědná za chemickou reakci vznikající mezi silně alkalickým prostředím cementu (alkálie) a pískovou křemíkovou přísadou (silikát). Následkem jsou alkalicko-silikátové výkvěty, tzn. vylučování špinavých bělavých skvrn skrze spáry. Jen pokládka do kvalitních lepidel, která zabraňují tvorbě dutin, ve spojení s kompletním izolačním systémem PCI Seccoral nám zaručí, že nedojde ke vzniku alkalicko-silikátových výkvětů chemikálií na povrch dlažby. Pokládka kalibrovaného přírodního kamene do lepidel zabraňujících tvorbě dutin Přírodní kameny se pokládají kombinovaným způsobem (Buttering Floating) do maltového lepidla PCI Carrament. Jako alternativa se nabízí u kalibrovaných přírodních kamenů pokládka do malty PCI Carraflott NT, což je speciálně vyvinuté lepidlo pro kritické oblasti lepení do slabého, středního a tekutého maltového lože. Pokládka přírodního kamene do maltového lože U přírodních kamenů, jako jsou křemenec a granit, je z hlediska složité přilnavosti k podkladu nutno při pokládce do maltového lože počítat s doplňkovou lepicí složkou, kterou tvoří spojovací můstek. K těmto účelům se přímo před pokládkou nanáší na rubovou stranu desek lepicí maltový můstek PCI Carraflott NT. Pokládka keramické dlažby do maltového lože PCI Rapidflott. 25

26 Napojení izolačního pásu PCI Pecilastic WS na okapnici. U obzvláště problematických přírodních kamenů co se přilnavosti týče, jako např. Alta-Quarzit (křemenec) nebo živičná břidlice, je bezpodmínečně nutné kvůli záruce provést lepení maltou PCI Carraflott NT. Provedení utěsnění rohu s páskou PCI Pecitape WS. Pokládka přírodního kamene s drsným povrchem do lepidla zabraňujícího tvorbě dutin K přírodním kamenům s drsným povrchem řadíme např. porfyrové kamenné desky. Při pokládce tohoto druhu kamene se provede nanesení lepicí malty PCI Carraflott NT na jeho rubovou stranu a postupem čerstvé do čerstvého se dlažba položí do cementové malty z vulkanického tufu (trasu). Pokládka obkladů a dlažeb na ocelový podklad Obkladům na ocelovém podkladu hrozí nebezpečí poškození důsledkem vibrací. Pro tyto účely doporučujeme jako vyrovnávací vrstvu nanést dvousložkové reakční polyuretanové lepidlo PCI Collastic. Má vysokou pružnost a je schopné v sobě přenést eventuálně vzniklé deformace. 26

27 Připojení podlahy a stěny u konstrukcí nad vyhřívaným prostorem ,5% spád Železobetonová deska 2 Maltový spojovací můstek PCI Repahaft 3 Vyspádovaný spojovací potěr: rychletvrdnoucí potěrová malta PCI Novoment M1 plus nebo zrychleně tvrdnoucí malta PCI Novoment M3 plus 4 Parozábrana 5 Izolace proti kročejovému hluku 6 Vrstva zateplení 7 Izolace dle DIN Rohový zateplovací pásek 9 Poslední dělicí vrstva: rychletvrdnoucí potěrová malta PCI Novoment M1 plus nebo zrychleně tvrdnoucí PCI Novoment M3 plus 10 Páska PCI Pecitape Utěsnění: flexibilní hydroizolační stěrka PCI Seccoral 1K nebo 2K 12 Variabilní tekuté maltové lože PCI Nanoflott light nebo PCI Rapidflott 13 Provazec DIN-Polyband 14 Dlažba 15 Flexibilní spárovací malta PCI Flexfug nebo PCI Rapidfug 16 Uzavření spár: silikonový těsnicí tmel PCI Silcofug E 17 Uzavření spár: akrylový těsnicí tmel PCI Adaptol 18 Podkladová omítka 27

28 Spárování obkladů z keramiky a přírodního kamene Balkony a terasy jsou zpravidla vystaveny prudkým výkyvům počasí. Proto je nutné odborné provedení výstavby spodní konstrukce s odpovídající izolací. Pro zajištění dlouholeté správné funkce dlažby, která vydrží v exteriéru s měnícím se počasím, se na spárování hodí spárovací malta, jako např. PCI Flexfug nebo PCI Rapidfug. Spárování keramické dlažby maltou PCI Rapidfug. Spárování keramických obkladů Keramické dlažby se spárují maltou PCI Flexfug u šířky spáry od 2 do 10 mm, popř. maltou PCI Rapidfug u šířky spáry od 1 do 10 mm. Spárování kalibrovaných dlažeb z přírodního kamene Kalibrované dlažby z přírodního kamene se spárují do 8 mm šířky spáry maltou PCI Carrafug. Širší spáry (až do cca 30 mm) se spárují maltou PCI Rapidfug, která se smíchá s 20 až 25 % křemičitého písku frakce 0,3 až 0,8 mm. Spárování polygonálně položené dlažby z přírodního kamene Polygonálně položená dlažba z přírodního kamene se spáruje maltou PCI Pavifix CEM nebo maltou PCI Rapidfug, která se smíchá s 20 až 25 % křemičitého písku frakce 0,3 až 0,8 mm. Elastické uzavření připojení podlahy a stěny silikonem Silcofug E. Elastické uzavření připojovacích a dilatačních spár Před elastickým uzavřením připojovacích a dilatačních spár se očistí jednotlivé boky desek. U keramických dlažeb se použije těsnicí silikon PCI Silcofug E nebo polyuretanový těsnicí tmel PCI Elritan 140 ve spojení s penetrací PCI Elastoprimer 110. U dlažebních desek z přírodního kamene se uzavření připojovacích a dilatačních spár provede silikonovým těsnicím tmelem PCI Carraferm. Připojení patek zábradlí na opravovaných površích se provede silikonem Silcofug E, popř. se spáry mohou uzavřít tmelem PCI Elritan 140 ve spojení s penetrací PCI Elastoprimer

29 Pokládka dlažebních kostek klasickým či polygonálním způsobem Místo dlažby z keramiky či přírodního kamene se stále častěji objevuje jako ozdobný prvek dlažba z kostek v klasickém či polygonálním provedení. Oblibu si našla díky své pestrosti na terasách, cestičkách v zahradě nebo jako příjezdová plocha před garážemi. Použije-li se pro pokládku a spárování malta PCI Pavifix z portfolia produktů PCI, zůstanou spáry trvale odolné proti změnám povětrnosti a lze je čistit. Příprava pro dlažební kostky z přírodního kamene Ochranný nátěr pro dlažební kostky PCI Pavifix V chrání povrch kamenů při jejich spárování a po vytvrdnutí spárové malty ulehčuje jejich čištění. Emulze PCI Pavifix V se nanáší na plochu kamenů před spárováním dlažebních kostek či desek z přírodního kamene velurovým válečkem s krátkým vlasem. Následně dojde k zaspárování maltami PCI Pavifix CEM, PCI Pavifix PU nebo PCI Pavifix 1K. Spárovací malta pro dlažbu z kostek PCI Pavifix 1K nebo PU se hodí nejen pro mozaikovou pokládku dlažby, ale i pro pokládku ze středně velkých až velkých dlažebních kostek. Pokládka dlažebních kostek a desek z přírodního kamene Desky z přírodního kamene se pokládají do vodopropustné malty PCI Pavifix DM bez spojovacího můstku. Hmota překlene vlásečnicové trhliny v odvodňovací rohoži (výrobce např. firma Gutjahr). Minimální hloubka maltového lože začíná od 5 cm. Alternativa: Odvodňovací potěrová malta PCI Pavifix DM se nanese na předtím čerstvě aplikovanou stěrku PCI Seccoral, která zatěsní betonovou podlahu. Na očištěné desky z přírodního kamene se nanese z rubové strany slabá vrstva spojovacího můstku PCI Carraflott NT. Následně se desky metodou čerstvé do čerstvého pokládají do spodního maltového lože. Emulze PCI Pavifix V ulehčuje čištění dlažby po vytvrdnutí spárovací malty. Pokládka přírodního kamene do malty PCI Pavifix DM na odvodňovací rohož. Při pokládce pochozí plochy dlažebními kostkami, která je příležitostně zatížená provozem osobních aut, se nanáší vodopropustná drenážní potěrová malta PCI Pavifix DM v minimální tloušťce od 5 cm. Dlažební kostky se poté uloží do čerstvé malty a v průběhu jedné hodiny se cloumavým pohybem usadí tak, aby byly co nejstabilnější. Pokládka menších dlažebních kostek do malty PCI Pavifix DM. 29

30 Pokládka dlažebních kostek klasickým či polygonálním způsobem Malta PCI Pavifix 1K nebo PU se zlehka nanáší a zapravuje do spár gumovou stěrkou. Po zanesení spár se zbytky malty důkladně odstraní středně tvrdým smetákem. Vodopropustné zaspárování dlažebních kostek Při nízkém stupni zátěže: Připravíme jednosložkovou maltu pro spárování dlažebních kostek PCI Pavifix 1K a vsypeme ji na povrch kostek. Do spár ji zapravujeme gumovým hladítkem. Zbytky malty, které ulpí na povrchu kostek, důkladně odstraníme středně tvrdým smetákem. Při středním stupni zátěže: Namícháme dvousložkovou polyuretanovou zálivkovou spárovací maltu PCI Pavifix PU. Po jejím nalití na povrch ji zapravujeme do spár gumovým hladítkem. Následně důkladně odstraníme středně tvrdým smetákem zbytky malty, které zůstaly na povrchu. 30

31 Postup při zálivce spár. Postup při použití plastické hmoty. Zpracování vodonepropustné spárovací hmoty PCI Pavifix CEM. Vodopropustné spárování polygonálně kladených desek a dlažebních kostek Namícháme vodopropustnou cementovou maltu pro spárování kostek PCI Pavifix CEM a pomocí zálivky či zatažením ve středně husté hmotě ji vpravíme do spár. Postup při zálivce: Zvláště při kladení polygonálních kamenných desek je vhodné z nádoby vlévat do spár maltu PCI Pavifix CEM. Maltu, která přetekla, se špachtlí pokusíme vtlačit do spár. Zbytky, které zůstanou na povrchu, odstraníme pomocí vlhké molitanové houby. Postup při použití plastické hmoty: Spárovací maltu naneseme na plochu a pomocí hrubého gumového hladítka ji rozmístíme do spár. Provedeme její zatlačení do všech spár. Následně povrch očistíme slabým proudem vody. Dbáme na to, aby vedení kropící hadice bylo co možná nejvodorovnější a aby nedošlo k možnému vyplavení materiálu ze spár. 31

32 Přehled produktů A-Z Těsnicí hmota PCI Adaptol Akrylátový těsnicí tmel pro uzavírání připojovacích spár a trhlin v omítce K uzavření spojovacích spár mezi částmi stavby a vestavěnými díly Pro spáry a spoje v betonu, pórobetonu, omítce, zdivu, u vláknitých cementových desek, sádrokartonových desek, dřevěných okenních rámů a zárubní Oblast použití: interiér, exteriér, stěny a strop Barvy: šedá, bílá Balení: 310 ml kartuše Injektáží pryskyřice PCI Apogel F Tekutá pryskyřice pro zálivku a zatažení trhlin Nízkoviskózní, dvousložková epoxidová pryskyřice hodící se k elastické zálivce nebo zatažení trhlin, pro dutinová místa v betonu a potěru. Oblast použití: interiér, exteriér, podlahy, stěny, stropy, pro vlhké a suché trhliny Barva: transparentní Balení: 1 kg kombinovaná nádoba Fasádní ochrana povrchu PCI Betonfinish W Barevná finální ochrana povrchu pro fasády a inženýrské stavby Barevná ochrana omítek a betonových fasád proti karbonataci betonu a jako ochrana proti korozi betonářské oceli Ochrana proti agresivním plynům Ve spojení s maltou PCI Peciment 5 jako ochranný povrchový systém S všeobecným stavebně kontrolním atestem Oblast použití: interiér, exteriér, stěny a stropy Barva: dodává se ve více než 1000 barevných odstínech Balení: 12 l kbelík Těsnicí hmota PCI Carraferm Silikonová těsnicí hmota pro obklady z přírodního kamene Pro neprobarvující těsnění spojovacích a dilatačních spár mezi obklady z přírodního kamene jako mramor, travertin, granit, atd. Vhodné pro všechny obytné místnosti: koupelna, sprcha, WC, kuchyň, balkon, terasa Elastická, odolná proti vlivům povětrnosti, odolná vůči obvyklým domácím čisticím a dezinfekčním prostředkům Barevné odstíny jsou přizpůsobeny spárovací maltě PCI Carrafug Oblast použití: interiér, exteriér, stěny, podlaha Barvy: basalt, pískově šedá, křídově bílá, perlově šedá, jura béžová, antracitová, transparentní Balení: 310 ml kartuše 32

33 Cementové lepidlo na dlažbu PCI Carraflott NT Tenkovrstvé a středněvrstvé tekuté lepidlo speciálně určené pro kritické lepení dlažeb z přírodního kamene Odpovídá označení C2F dle normy ČSN EN Obzvláště vhodné pro lepení přírodních a umělých kamenů, které jsou citlivé na probarvení, popř. těch, které inklinují k deformacím, jako např. padang, bílý kašmír, břidlice a štípaný mramor Pro praktické bezdutinové lepení, kladení kalibrovaného přírodního kamene do tekutého lože, speciálně při profilované dlažbě a nerovném podkladu Při pokládce světlých přírodních kamenů lepidlo neprosvítá, dále je vodotěsné a mrazuvzdorné Tloušťka lepidlového lože: 3 až 20 mm Oblast použití: interiér, exteriér, podlaha Barva: bílá Balení: 25 kg pytel Cementová spárovací malta PCI Carrafug Speciální spárovací malta pro přírodní kámen Speciální spárovací malta, pro obklady z opracovaného přírodního kamene Pro vytápěné potěry, balkony a terasy Vytvrzuje bez trhlin Pro šířku spár od 1 do 8 mm Oblast použití: interiér, exteriér, stěna, podlaha Barva: pískově šedá, křídově bílá, perlově šedá, jura béžová, antracitová Balení: 5 kg sáček Cementové lepidlo PCI Carrament Lepidlo pro středně silné lože pro obklady a dlažbu z přírodního kamene Odpovídá označení C2F dle normy ČSN EN K pokládce nekalibrovaných řezaných desek z přírodního kamene (do pásů), používá se tehdy, má-li se vyrovnat rozdílná tloušťka desek kamene nebo nerovnost podkladu V bílé barvě nedochází k průsvitnosti lepidlového lože u světlých desek z přírodního kamene Síla lepidlového lože: 5 až 40 mm Oblast použití: interiér, exteriér, podlaha, stěna Barva: bílá, šedá Balení: 25 kg pytel Lepidlo na obklady PCI Collastic Reakční pryskyřice, lepidlo na obklady na ocel, hliník, PVC a polyester Odpovídá označení R2T dle normy ČSN EN Dvousložkové, vodotěsné, rychle vytvrzující, flexibilní lepidlo s reakční pryskyřicí pro lepení obkladů a dlažby z keramiky a přírodního kamene Na hladké podklady citlivé na vlhkost a vibrace K lepení na nekonstrukční, suché, ocelové díly Oblast použití: interiér, exteriér, podlaha, stěna Barva: bílá Balení: 3 kg kombinovaná nádoba 33

34 Přehled produktů A-Z Těsnicí tmel PCI Elritan 100 Polyuretanový těsnicí tmel pro spáry v pozemním stavitelství dle DIN F Jednosložkový, elastický, polyuretanový, spárovací těsnicí tmel pro spárování dilatačních spár v pozemních stavbách Odzkoušené s kontrolovanou jakostí dle DIN Oblast použití: interiér, exteriér, stěna, podhled Barva: betonově šedá, světle šedá, středně šedá, cementově šedá, bílá Balení: 600 ml válečkové balení Těsnicí tmel PCI Elritan 140 Polyuretanový těsnicí tmel pro chemikáliemi zatížené podlahové a připojovací spáry Jednosložkový, elastický, polyuretanový, spárovací těsnicí tmel pro spárování dilatačních a připojovacích spár v průmyslových a skladovacích halách. Pro spáry u schodišťových stupňů, u strojů, na terasách a plochých střechách, pro průchody trubek, pro spojovací spáry při lepení fólií. Pro lepení spár u staveb ze dřeva a kovu Oblast použití: interiér, exteriér, podlaha Barva: cementově šedá, pískově šedá Balení: 400 ml válečkové balení Penetrace PCI Epoxigrund 390 Speciální epoxidový nátěr pro savé i nesavé podklady Dvousložková, nízkovizkózní penetrace bez rozpouštědel pro savé i nesavé podklady z betonu a cementové stěrky Jako penetrace pro epoxidovou, opravářskou maltu PCI Aposan, jakož i plošnou izolaci PCI Apoflex Je vhodná jako vyrovnávací stěrka, resp. po přimíchání křemičitého písku na jemné vyrovnávání Oblast použití: interiér, exteriér, podlaha, stěna Barva: transparentní Balení: 1 kg, 10 kg, kombinovaná nádoba, 25 kg balení Cementová spárovací malta PCI Flexfug Flexibilní spárovací malta pro všechny keramické obklady a dlažby Pro spárování keramických obkladů a dlažeb z kameniny, kameninových dlaždic a pásků, kabřincových obkladů zdí a podlah Vodonepropustná, přenášející pnutí Pochozí po 2 hodinách Pro šířku spár od 3 do 15 mm (odstín pískově šedá), popř. 2 až 10 mm (všechny ostatní barvy) S atestem TU Mnichov Oblast použití: interiér, exteriér, podlaha, stěna Barvy: starobílá, basalt, šedá manhattan, pískově šedá Balení: 5 kg sáček, 25 kg pytel 34

35 Penetrace PCI Gisogrund Adhezní a ochranná penetrace pro savé stěny a podlahy K utěsnění proti vlhkosti a k penetraci sádrových omítek, sádrokartonů a sádrových tvarovek, pórobetonu, betonu, asfaltu, omítky a zdiva před pokládáním keramických obkladů a tapetováním K penetraci sádrových a vápenosádrových omítek na pórobetonu, cihelném zdivu, vápenopískových cihel a betonu na stěnách K penetraci betonových podlah a desek, podkladů z cementového potěru, z litého asfaltu a z anhydritových potěrů Oblast použití: interiér, exteriér, podlaha, stěna Barva: modrá Balení: 1 l sáček, 5 l, 10 l, 20 l nádoba, 200 l sud Penetrace PCI Gisogrund 303 Speciální adhezní penetrace na hladké nesavé podklady Penetrace bez rozpouštědel na těsné, nesavé podklady speciálně pod stěrku PCI Periplan a pod všechna cementová maltová lože PCI Oblast použití: interiér, exteriér, podlaha, stěna Barva: světle žlutá lazura 1 l sáček, 5 l, 20 l, nádoba Penetrace PCI Gisogrund Rapid Blesková penetrace s rychlou dobou vyzrání na cementové podklady a podklady s obsahem sádry Pro rychlé vytvoření penetračního filmu na sádrové a vápenosádrové omítky, sádrové desky, na sádrokartonové a sádrovláknité desky, na cementové a anhydritové stěrky, na beton a pórobeton, na stavební desky, omítky a zdivo před pokládkou obkladů Oblast použití: interiér, exteriér, podlaha, stěna Barva: růžová Balení: 1 l sáček, 5 l, 10 l kanystr Ochranný nátěr EMACO Nanocrete AP Ochranný cementový nátěr k ochraně betonových konstrukcí, spojovací můstek Obsahuje antikorozní příměsi a je připraven k okamžitému nanesení, slouží i jako spojovací můstek při ochraně betonářské výztuže Systémově se používá s opravnou vyrovnávací maltou EMACO Nanocrete R2 Pro nanesení na obnaženou výztuž, ale také jako krycí vrstva betonu do 10 mm Se všeobecnými mezinárodními atesty Rychle tuhnoucí, šetří čas i náklady Oblast použití: interiér, exteriér, podlaha, stěna, strop Barva: šedá, bílá Balení: 4, 15 kg plastový kbelík 35

36 Přehled produktů A-Z Stěrková hmota EMACO Nanocrete FC Jemná vyrovnávací malta pro sanace betonových konstrukcí Jemná cementová stěrka pro tenkovrstvé vyrovnávky a dokončovací práce při opravách betonových dílů Polymery modifikovaná, vlákny vyztužená, omezuje smršťování a zvyšuje fyzikální a aplikační vlastnosti Pro vyrovnávky síly vrstev od 0,5 do 7 mm Určeno pro menší rozsah oprav betonů Vodotěsná, mrazuvzdorná, odolná proti solím Oblast použití: interiér, exteriér, stěna, podlaha, strop Barva: šedá Balení: 20 kg pytel Opravná malta EMACO Nanocrete R2 Univerzální vyrovnávací malta s novou nanotechnologií pro opravy betonových stavebních prvků Polymery modifikovaná, rychle tuhnoucí opravná malta s všestranným použitím Omezuje smršťování konstrukcí a zvyšuje fyzikální a aplikační vlastnosti Pro nanášení v sílách od 3 do 100 mm Pro nekonstrukční opravy betonových dílů (bez statické funkce) Minimalizuje smršťování a tvorbu trhlin Správková hmota a opravná malta v jednom s rychlým tuhnutím Oblast použití: interiér, exteriér, podlaha, stěna, strop Barva: šedá Balení: 20 kg pytel Opravná malta EMACO Nanocrete R3 Vylehčená konstrukční správková malta s novou nanotechnologií pro opravy betonových stavebních prvků Polymery modifikovaná, vlákny vyztužená směs pro vyrovnávání silnějších vrstev Speciální složení umožňuje zapravovat konstrukční vady v betonových prvcích se zajištěním statické funkce Vysoce tixotropní malta pro nanášení v síle do 75 mm, u stropů do 50 mm Všestranné použití v pozemním stavitelství Výborně zpracovatelná, s vysokou přilnavostí k betonu Snadno se s ní pracuje, není potřeba bednění Oblast použití: interiér, exteriér, podlaha, stěna, strop Barva: šedá Balení: 20 kg pytel Cementové lepidlo na dlažbu PCI Nanoflott light Variabilní malta pro lepení do tekutého lože pro průmyslové dlažby, balkony, terasy speciálně pro jemnou kameninu Odpovídá označení C2FE dle normy ČSN EN Pro velkoformátové dlažby z kameniny a jemné kameniny s minimální tvorbou dutin, pro dlažby s tloušťkovou tolerancí jako Cotto a teraco Plastické, lité podkladové lepidlo nahrazující kombinovaný postup pokládky (Buttering-Floating) Vodotěsné a mrazuvzdorné Po přidání menšího množství vody je lepidlo použitelné i pro kladení dlažeb do tenkostěnného lože Tloušťka maltového lože: 1 až 10 mm Oblast použití: interiér, exteriér, podlaha Barva: šedá Balení: 25 kg pytel 36

37 Cementové lepidlo na dlažbu PCI Nanolight Variabilní vylehčené speciální lepidlo pro všechny druhy podkladů a všechny druhy keramických obkladů Odpovídá označení C2FTE dle normy ČSN EN Pro pokládku všech keramických obkladů a dlažeb na všechny podklady K vyrovnání a opravám nerovných stěn a podlahových ploch před obklady S mimořádnou kombinací lehkých, plnicích materiálů Pro terasy, plavecké bazény a průmyslové plochy Vysoká vydatnost, jemné, krémové, dobře zpracovatelné lepidlo Síla lepidlového lože: 1 až 15 mm Oblast použití: interiér, exteriér, podlaha, stěna Barva: šedá Balení: 15 kg pytel Opravná malta pro potěry PCI Novoment M1 plus Rychle tuhnoucí potěrová hotová malta pro rychletvrdnoucí cementové potěry Pro rychletvrdnoucí spojovací potěry, stejně tak pro potěry na dělicích a izolačních vrstvách Dlažbu lze pokládat po 1 dni, pochozí již po třech hodinách Vhodná pro vyhřívané potěry Jako opravná malta k rychlým opravám průmyslových podlah Tloušťka vrstvy: mm Oblast použití: interiér, exteriér, podlaha Barva: šedá Balení: 25 kg pytel Opravná malta pro potěry PCI Novoment M3 plus Zrychleně tuhnoucí potěrová hotová malta pro zrychlené tvrdnutí cementových potěrů Pro zrychlené tvrdnutí spojovacích potěrů, stejně tak pro potěry na dělicích a izolačních vrstvách Dlažbu lze pokládat po 3 dnech, pochozí již po 1 dni Vhodná pro vyhřívané potěry Jako opravná malta průmyslových podlah a cementových potěrů Tloušťka vrstvy: mm Oblast použití: interiér, exteriér, podlaha Barva: šedá Balení: 25 kg pytel Spárovací malta pro dlažební kostky PCI Pavifix 1K Spárovací malta pro dlažební kostky pro dlažební kostky z přírodního kamene a betonu Vhodná pro chodníky pro pěší s občasným provozem osobních aut jako např. pěší zóny, vjezdy do garáží Pro vodopropustné spárování dlažby z malých i velkých kamenných kostek, mozaikových kostek, betonových tvarovek Zintenzivňuje a vyzdvihuje barvu kamenných kostek Pro šířku spár od 5 do 50 mm Oblast použití: exteriér, podlaha Barva: béžová, šedá, antracitová Balení: 20 kg nádoba 37
