DODATEČNÁ HYDROIZOLACE STAVEB ALICE VAVŘINOVÁ 2.S

Transkript

1 DODATEČNÁ HYDROIZOLACE STAVEB ALICE VAVŘINOVÁ 2.S

2 SANAČNÍ TECHNOLOGIE: 1. Vnější hydroizolační systém Svislé izolace Drenáž Ochrany izolace Zateplení zdiva pod úrovní terénu Dodatečná vodorovná izolace zdiva Propojení na hydroizolace podlah Ochrana proti odstřikující vodě

3 2. Vnitřní izolační systém Plošná vnitřní izolace obvodových stěn Dodatečné vodorovné izolace zdiva Propojení na hydroizolace podlah 3. Injektážní technologie Plošné izolace (plošné, vertikální) Izolace konstrukčních částí a detailů (trhliny, dilatační spáry)

4 Obr. č. 1- Izolace zdiva při působení zemní vlhkosti a prosakující vody, která nevytváří spojitou hladinu, zdroj: sanace-stavebnich-konstrukci-ve-styku-se-zeminou

5 A) INJEKTÁŽ ZDIVA PROTI KAPILÁRNÍ VLHKOSTI: Injektážní metody proti vzlínající vlhkosti považujeme jako dodatečnou izolační clonu zamezující vzlínání vlhkosti porézní strukturou zdiva Prostředky a princip působení: Použití jedno nebo více složkové směsi Prostředek ve zdivu působí na kapiláry znemožňující kapilární transport vody a) utěsnění kapilár b) zúžení kapilár c) hydrofobizace kapilár d) zúžení a hydrofobizace kapilár

6 Pro utěsnění se používají polyuretanové pryskyřice Pro zúžení kapilár se používají silikáty, akryláty nebo zředěné pryskyřice Pro hydrofobizaci prostředky na bázi silikonů BEZTLAKOVÁ INJEKTÁŽ: Aplikace do zdiva nízkovizkózních prostředků Beztlakově kapilární nasákavostí přes injektážní vrty z nádob, zásobníků nebo vstřikováním Osová vzdálenost vrtů mm Průměr a sklon upřesňuje technologie

7 TLAKOVÁ INJEKTÁŽ: Aplikace do zdiva nízkotlakovou metodou pomocí speciálních čerpadel Vrty ve vzdálenosti mm, průměr 10-20mm S výhodou použita u zdiva s vysokou vlhkostí a pro aplikaci méně vizkózních prostředků Na technologii a spotřebu injektážního materiálu a účinnost má velký vliv skladba zdiva z hlediska stejnorodosti, dutých prostor atd.

8 Obr. č. 2- Vnitřní hydroizolace na obvodovém zdivu ve styku s vnitřní stěnou vytvořená injektáží, zdroj:

9 Obr. č. 3- Plošná injektážní hydroizolační izolační clona obvodové konstrukce, zdroj:

10 Obr. č. 4- Injektážní izolační clona v základové půdě, zdroj:

11 B) MECHANICKÉ VODOROVNÉ IZOLACE: Provádí se ve zdivu proti vzlínající vlhkosti a) Ruční vybourání zdiva a položení izolačního pásu b) Narážení ocelových plechů c) Podřezání řetězovou pilou d) Podřezání diamantovým lanem Mechanická vodorovná izolační clona se provádí min. 300mm nad nejvyšší přípustnou úrovní spodní stavby Podřezání domu a vložení nové hydroizolace je nejpoužívanější metoda

12 Podříznutí domu= nosná zeď se přeruší vodorovným pásem nepropustné izolace v úrovni podlahy, čímž se zamezí pronikání vlhkosti Izolaci je potřeba uvnitř domu napojit na hydroizolaci, která je vyvedena až na povrch, jinak by vlhkost pronikla kolem a) Ruční vybourání zdiva a položení izolačního pásu: Vybourání několika řad cihel nad plánovanou úroveň hydroizolace v šířce 1m, položí se pás hydroizolace, opět se zazdí a vybourá se další část Nevýhody: Nutný přístup z obou stran, velmi pracné Pro ruční pilu musí být ve zdivu průběžná vodorovná spára Výhody: Není potřeba technika, možné udělat svépomocí

13 Obr. č. 5- ruční vybourání zdiva a položení izolačního pásu, zdroj:

14 Obr. č. 6- ruční vybourání zdiva a položení izolačního pásu, zdroj:

15 b) Narážení ocelových plechů: Do ložné spáry se z boku narážejí desky nerezového plechu ručním pneumatickým kladivem nebo ručně Nevýhody: jsou velké rázy, kterým musí odolat statika zdiva Je nutná rovná ložná spára ve zdivu Ocelový plech tvoří tepelný most ve zdivu, složité napojování v detailech Výhody: Stačí přístup z jedné strany Rychlé osazení

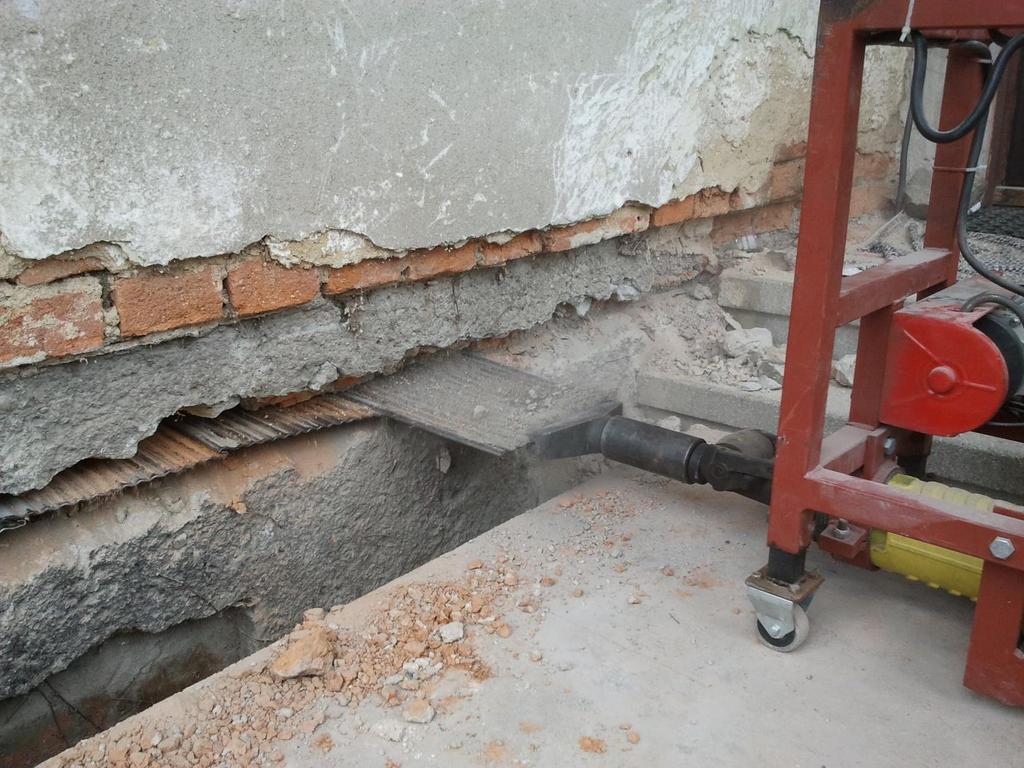

16 Obr. č. 7- narážení ocelových plechů, zdroj:

17 obr. č. 8- narážení ocelových plechů, zdroj:

18 c) Podřezání řetězovou pilou: Pomocí strojní řetězové pily se prořízne drážka v ložné spáře zdiva, do které se vloží hydroizolační deska Utěsnění klíny a rozpínavou maltovou směsí Nevýhody: Velká prašnost Nutnost okolního rovného podkladu pro řezací zařízení Výhodou je nízká cena

19 Obr. č. 9- podřezání řetězovou pilou, zdroj:

20 Obr. č. 10- podřezávání řetězovou pilou, zdroj:

21 d) Podřezání diamantovým lanem: Do stěny kromě místa řezu vyvrtáme druhý otvor pro diamantové lano Navlečeme na kladky a hnací kolo, je možné řezat i betonové konstrukce a zdivo bez ložné spáry Nevýhody: Velmi prostorově náročné Vysoká cena Nutné chladit lano vodou

22 Obr. č. 11- podřezání diamantovým lanem, zdroj:

23 Obr. č. 12- podřezání diamantovým lanem, zdroj:

24 3. DODATEČNÉ IZOLACE STAVEBNÍCH KONSTRUKCÍ VE STYKU SE ZEMINOU: Při izolování staveb proti vodě a vlhkosti se provádí vnější svislá izolace propojená přes vodorovnou- izolací pod zdivem a plošnou izolací podlah Nejvhodnější je izolační systém z vnější strany obvodové stěny: a) Vnější svislá plošná hydroizolace musí navazovat na funkční izolaci vodorovnou b) Hydroizolace konstrukci objektu musí být vytvářena formou izolační vany V případě, že je vytvoření svislé izolace obvodového zdiva obtížné nebo nemožné (inženýrské sítě, sousedící stavba), vytvoří se izolační systém z vnitřní strany Obvodové zdivo s vnitřní svislou izolací zůstává vlhké Lze provést jen u zdiva s dostatečnou pevností, ne pórobeton nebo nepálené cihly

25 pro dodatečné plošné izolace jsou vhodné izolační materiály: Asfaltové izolační pásy Asfaltové modifikované emulze aplikované za studena Izolační stěrky (silikátové, akrylátové) Vodotěsné betony (omítky) Izolační plastové folie

26 Obr. č. 13- Dodatečná vnitřní hydroizolace proti prosakující nebo tlakové vodě, zdroj:

27 Obr. č. 14- izolace spodní stavby izolační vanou, zdroj:
