1 Zkušební testy podle vyhlášky č. 50/1978 Sb. o odborné způsobilosti v elektrotechnice PŠIS Nymburk

2 Zkušební testy podle vyhlášky č. 50/1978 Sb. o odborné způsobilosti v elektrotechnice PŠIS

3 Úvod Hlavním cílem při zpracování těchto zkušebních otázek bylo sestavení dostatečného počtu testových otázek a tím ulehčení práce zkušebním komisím při přípravě písemné části zkoušek pracovníků s elektrotechnickou kvalifikací. Tyto otázky také jistě ocení všichni pracovníci, kteří se na zkoušky připravují, neboť v závěru jsou pro kontrolu uvedeny správné odpovědi ke všem otázkám. Otázky jsou zpracovány v souladu s předpisy a českými technickými normami (ČSN), které byly platné v únoru Jsou v nich zahrnuty především požadavky na znalost: 1. Vyhlášky č. 50/1978 Sb. 2. ČSN EN ed. 2 Obsluha a práce na elektrických zařízeních 3. ČSN ed. 2 Ochrana před úrazem elektrickým proudem 4. ČSN ed. 3 Uzemnění, ochranné vodiče a vodiče pospojování 5. ČSN ed. 2 Prostory s vanou nebo sprchou a umývací prostory 6. ČSN EN ed. 2 Ochrana před bleskem - Hmotné škody a nebezpečí života 7. ČSN EN ed. 2 Ochrana před bleskem - Elektrické a elektronické systémy 8. Poskytování první pomoci při úrazech elektrickým proudem V tomto místě je nutno upozornit na tu skutečnost, že průběžně probíhá proces přebírání nových verzí mezinárodních norem do českých technických norem. Z nejdůležitějších změn uvádíme např.: a) Norma ČSN EN ed. 2 již definitivně nahradila normu ČSN a od července 2007 dokonce i normu ČSN EN (z listopadu 2003). - Pro každé elektrické zařízení musí být určena osoba, která je za něj odpovědná. - Každá prováděná činnost musí mít vedoucího práce. - Ke každému elektrickému zařízení musí být k dispozici dokumentace, která odpovídá skutečnému provedení. - V normě se již nevyskytuje Příkaz B. Je však stanoveno, že příprava na provedení složité pracovní činnosti musí být provedena písemně. b) Norma ČSN ed. 2 nahradila od 1. února 2009 předchozí starší normu ČSN z února (Do platily obě normy společně.) - Změnily se názvy, například: Základní ochrana = dříve ochrana živých částí Ochrana při poruše = dříve ochrana neživých částí - U zásuvek do 20 A, které jsou používány laiky, musí být použita doplňková ochrana proudovými chrániči s vybavovacím proudem maximálně 30 ma. - V dubnu 2010 byla k normě vydána důležitá ZMĚNA Z1 (např. rozdělení prostor). - Norma již neobsahuje požadavky pro vysoké napětí. Ty najdete v ČSN EN

4 c) Norma ČSN ed. 2 - Prozatímní el. zařízení nahradila od normu ČSN z dubna d) Norma ČSN Zdravotnické prostory vydaná v lednu 2013 nahradí od 9. ledna 2015 normu ČSN e) Norma ČSN EN Elektrické instalace nad 1 kv nahradila od normu ČSN z listopadu f) Norma ČSN ed. 2 vydaná v listopadu 2009 nahradila předchozí normy ČSN a ČSN , které platily pouze dokonce roku Obě předchozí normy jsou sloučeny do jedné (nářadí = spotřebič držený v ruce). - Nářadí s dvojitou izolací už se při měření izolace nerozebírá (měří se jako celek). - V žádném zákoně dnes není uvedeno, že by revize směl provádět někdo jiný než revizní technik. Pro provádění revizí je podle vyhlášky č. 50/1978 Sb. určen 9. Pro provádění těchto revizí postačuje revizní technik s osvědčením kategorie E4. g) Norma ČSN ed. 2 nahradila od normu z roku V normě již není zóna 3. Umývací prostor přešel do nové ČSN ed Proudovým chráničem do 30 ma musí být vybaveny všechny elektrické obvody. Výjimku tvoří obvody SELV a PELV a obvody s elektrickým oddělením. - V ČR se proudový chránič nemusí použít pro pevně uložený ohřívač teplé vody. h) Od je zrušena ČSN podle které se určovaly vnější vlivy! Nyní se používá ČSN ed. 3 a ZMĚNA Z1 ČSN ed. 2. i) Normu ČSN nahradila od ČSN (uličky). j) Norma ČSN ed. 2 - Vnitřní elektrické rozvody nahradila od 1. září 2011 předchozí normu ČSN z května Několik zásuvek ve společném montážním rámečku = jeden zásuvkový vývod. - U zásuvek do 20 A musí být použita doplňková ochrana proudovými chrániči do 30 ma. - Umístění fáze vlevo je pouze doporučené. Může být i vpravo. k) ČSN EN ed. 2 až 4 ed. 2 - Ochrana úpřed bleskem nahradily od ledna 2014 předchozí normy ČSN EN až 4 z roku l) Před mnoha lety zrušená norma na provádění první pomoci při úrazech elektrickým proudem zřejmě již nebude nahrazena. Proto doporučujeme pro školení a pro přípravu pracovníků používat vhodné odborné publikace, které většinou obsahují i názorné obrázky. (Vhodná příručka je uvedena například na straně 128.) Vzhledem k tomu, že jsou stále vydávány nové technické normy (ČSN) a podle 12 vyhlášky č. 50/1978 Sb. je povinností organizací seznamovat své pracovníky se změnami technických norem, které souvisejí s jejich činností, nabízíme Vám ucelený informační systém CD-ROM ELEKTRO. Informace o normách jsou dvakrát za rok aktualizovány. Tím budete mít jistotu, že Vám neunikne žádná důležitá novinka. V průběhu celého roku provádíme také přípravu na zkoušky podle vyhl. č. 50/1978 Sb. Zajišťujeme také přípravu ke zkouškám revizních techniků kategorie E2 a E4. Přeji Vám všem úspěšnou přípravu a hodně znalostí u zkoušek. 4 Ing. Jiří Váňa vedoucí střediska

5 Metodické pokyny Testové otázky jsou uspořádány do dvou částí. V prvé části (tj. otázka č. 1 až otázka č. 287) jsou ověřovány znalosti z vyhlášky č. 50/1978 Sb., ČSN EN ed. 2, ČSN ed. 2, ČSN EN a ČSN ed. 3. Ve druhé části (tj. otázka č. 288 až otázka č. 540) jsou ověřovány znalosti souvisejících norem a poskytování první pomoci při úrazu elektrickým proudem. Postup při zkoušce 1. Zkušební komise vybere z každé části 20 otázek. Při výběru je nutno brát v úvahu druh práce, kterou bude zkoušený vykonávat, a také to, který stupeň kvalifikace podle vyhlášky č. 50/1978 Sb. má být ověřen. Vždy však mají být mezi vybranými otázkami alespoň dvě, které prověřují znalosti z poskytování první pomoci při úrazu elektrickým proudem. Doporučujeme připravit si několik variant testů. 2. V průběhu zkoušky lze využít formuláře podle vzoru uvedeného v příloze. Použití tohoto formuláře usnadní komisi kontrolu správných odpovědí např. pomocí připravené průhledné šablony. Doporučujeme předem stanovit dovolený počet chyb, při kterém bude tato písemná část zkoušky ještě hodnocena stupněm vyhověl. Poznámka: Formuláře s vhodnými kombinacemi otázek a šablony pro opravu jsou také součástí CD-ROM ELEKTRO. 3. Každý zkoušený obdrží při zkoušce formulář s vyznačenými čísly otázek, na které má odpovědět a jeden výtisk zkušebních testů. Z výtisku zkušebních testů musí být pro účely zkoušek předem odstraněny ty listy, na kterých jsou uvedeny správné odpovědi (strany 133 a 134). 4. Po ukončení písemné části je test zkušební komisí vyhodnocen. Vyplněný a opravený test se přiloží k zápisu o zkoušce. V případě, že zkoušený nesplnil v písemné části předem stanovený limit, písemná část zkoušky se opakuje. 5. Po písemné části následují doplňující otázky v ústní části zkoušky. Otázky mají být zaměřeny především na ověření znalostí z místních pracovních a technologických postupů, směrnic a návodů k obsluze souvisejících s činností přezkušovaného, provozních a bezpečnostních předpisů a příkazů. Doporučuje se ověřit znalost praktického výpočtu impedance poruchové smyčky (viz str. 117). Otázky zkušební komise průběžně zapisuje do zápisu o zkoušce. V této části se také doporučuje provést praktické přezkoušení poskytování první pomoci při úrazech elektrickým proudem. 6. Po ukončení ústní části zkoušky komise zhodnotí znalosti zkoušeného a výsledek zaznamená v zápisu o zkoušce hodnocením vyhověl nebo nevyhověl. V případě úspěšného dokončení zkoušky je zkoušenému vydáno osvědčení o získané elektrotechnické kvalifikaci na předepsaném formuláři. 7. Organizace, která provádí přezkoušení je povinna vést evidenci všech vydaných osvědčení a na požádání je předložit příslušným orgánům dozoru. 5

6 Vyhláška č. 50/1978 Sb. 1. Vyhláška č. 50/1978 Sb. ČÚBP a ČBÚ stanoví stupně odborné způsobilosti a) pracovníků, kteří se zabývají obsluhou elektrických zařízení b) pracovníků, kteří vykonávají práci na elektrických zařízeních c) pracovníků, kteří se zabývají prodejem elektrických zařízení 2. Vyhláška č. 50/1978 Sb. ČÚBP a ČBÚ stanoví stupně odborné způsobilosti a) pracovníků, kteří se zabývají projektováním, nebo řízením projektování elektrických zařízení b) pracovníků, kteří pracují v oboru normalizace c) pracovníků, kteří řídí činnosti na elektrických zařízeních dodavatelským způsobem 3. Vyhláška č. 50/1978 Sb. ČÚBP a ČBÚ stanoví stupně odborné způsobilosti a dále stanoví a) platové třídy pracovníků v návaznosti na získanou kvalifikaci b) podmínky pro získání kvalifikace c) povinnosti organizací a pracovníků v souvislosti s kvalifikací 4. Pracovníci seznámení jsou ti pracovníci, kteří a) byli organizací v rozsahu své činnosti seznámeni s předpisy o zacházení s elektrickými zařízeními a upozorněni na možné ohrožení těmito zařízeními b) získali tuto kvalifikaci tím, že dokončili elektrotechnické vzdělání c) splňují požadavky předepsané v 3 vyhlášky č. 50/1978 Sb. 5. Seznámení a upozornění pracovníků v souladu s 3 vyhl. č. 50/1978 Sb. provede organizací pověřený pracovník a) s kvalifikací minimálně pracovníka znalého b) s kvalifikací odpovídající charakteru činnosti c) který musí mít dokončené elektrotechnické vzdělání 6

7 6. O seznámení a upozornění pracovníků seznámených pověřený pracovník a) může pořídit zápis, který podepíší pracovníci seznámení b) nemusí pořídit zápis, pokud je seznámení prováděno pro maximálně 3 pracovníky c) musí pořídit zápis, který podepíše spolu s pracovníky seznámenými 7. 4 vyhlášky č. 50/1978 Sb. stanovuje požadavky pro získání kvalifikace a) pracovníků seznámených b) pracovníků poučených c) pracovníků znalých 8. Pracovníci poučení musí být organizací v rozsahu své činnosti také a) seznámeni s předpisy pro činnost na elektrických zařízeních b) vybaveni platnými českými technickými normami c) školeni v činnosti, kterou mají vykonávat 9. Pracovníci poučení musí být organizací v rozsahu své činnosti také a) seznámeni s poskytováním první pomoci při úrazech elektrickým proudem b) upozorněni na možnost ohrožení elektrickými zařízeními c) vždy vybaveni izolačními rukavicemi 10. Pro účely proškolení pracovníků poučených v souladu s 4 vyhlášky č. 50/1978 Sb. se stanoví obsah seznámení a doba školení a) podle tabulky uvedené v příloze přihlášky b) s ohledem na charakter a rozsah činnosti, kterou mají pracovníci vykonávat c) s ohledem na počet školených pracovníků 11. Organizace je v souladu s 4 vyhlášky č. 50/1978 Sb. povinna zajistit ověřování znalostí pracovníků poučených a) nejméně jednou za tři roky b) pouze jedenkrát, opakované ověřování znalostí není nutné c) ve lhůtách, které předem určí 7

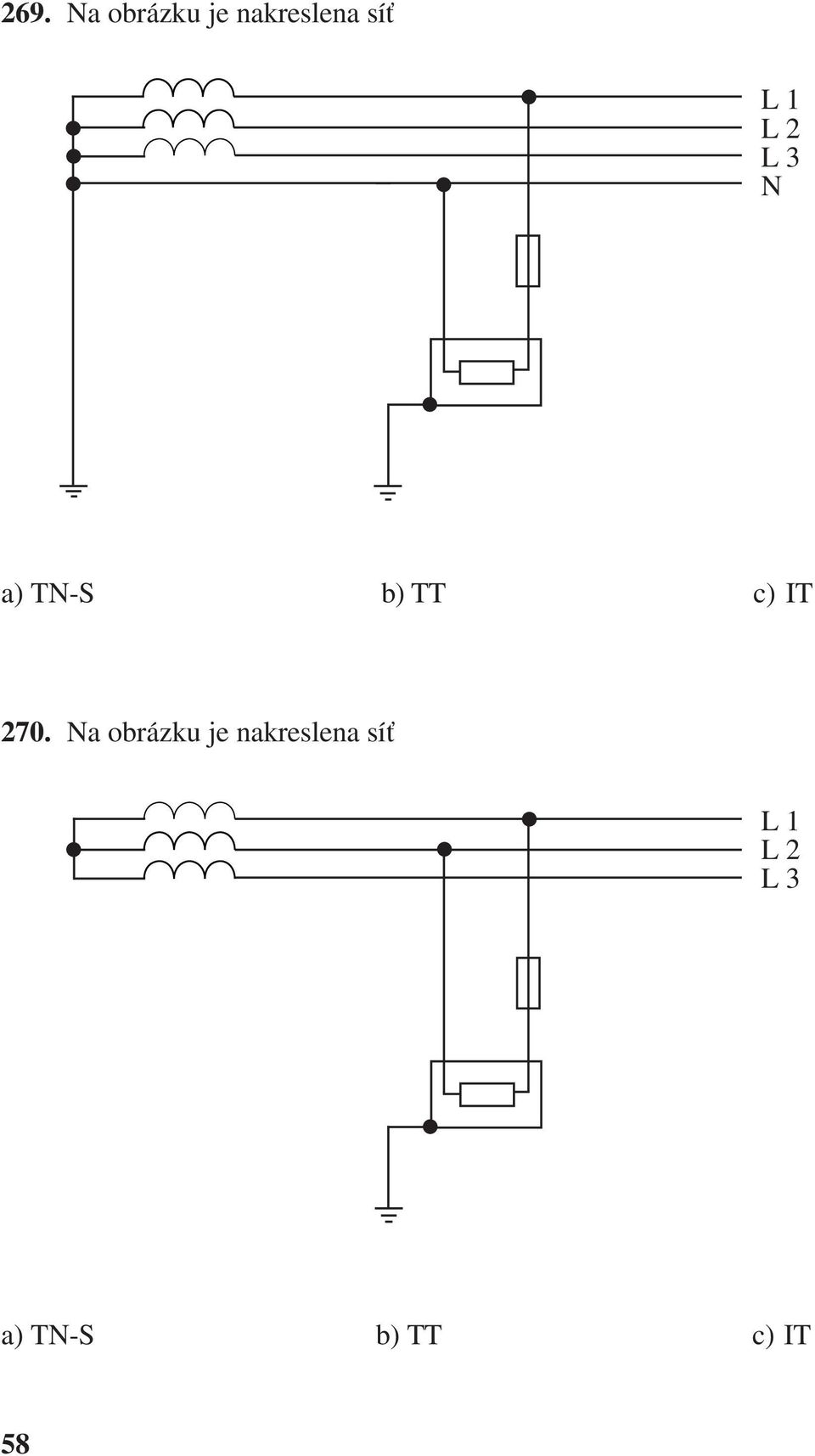

8 265. Při ochraně elektrickým oddělením se doporučuje, aby délka rozvodu nepřesáhla a) 500 m b) 650 m c) 800 m 266. Elektrické oddělení je opatření, u kterého a) základní ochrana je zajištěna základní izolací živých částí b) ochrana při poruše je zajištěna oddělením obvodu od ostatních obvodů a od země c) ochrana při poruše je zajištěna dvojitou izolací živých částí 267. Na obrázku je nakreslena síť L 1 L 2 L 3 N PE a) TN-C b) TN-S c) TT 268. Na obrázku je nakreslena síť L 1 L 2 L 3 PEN a) TN-C b) TN-S c) TT 57

9 269. Na obrázku je nakreslena síť L 1 L 2 L 3 N a) TN-S b) TT c) IT 270. Na obrázku je nakreslena síť L 1 L 2 L 3 a) TN-S b) TT c) IT 58

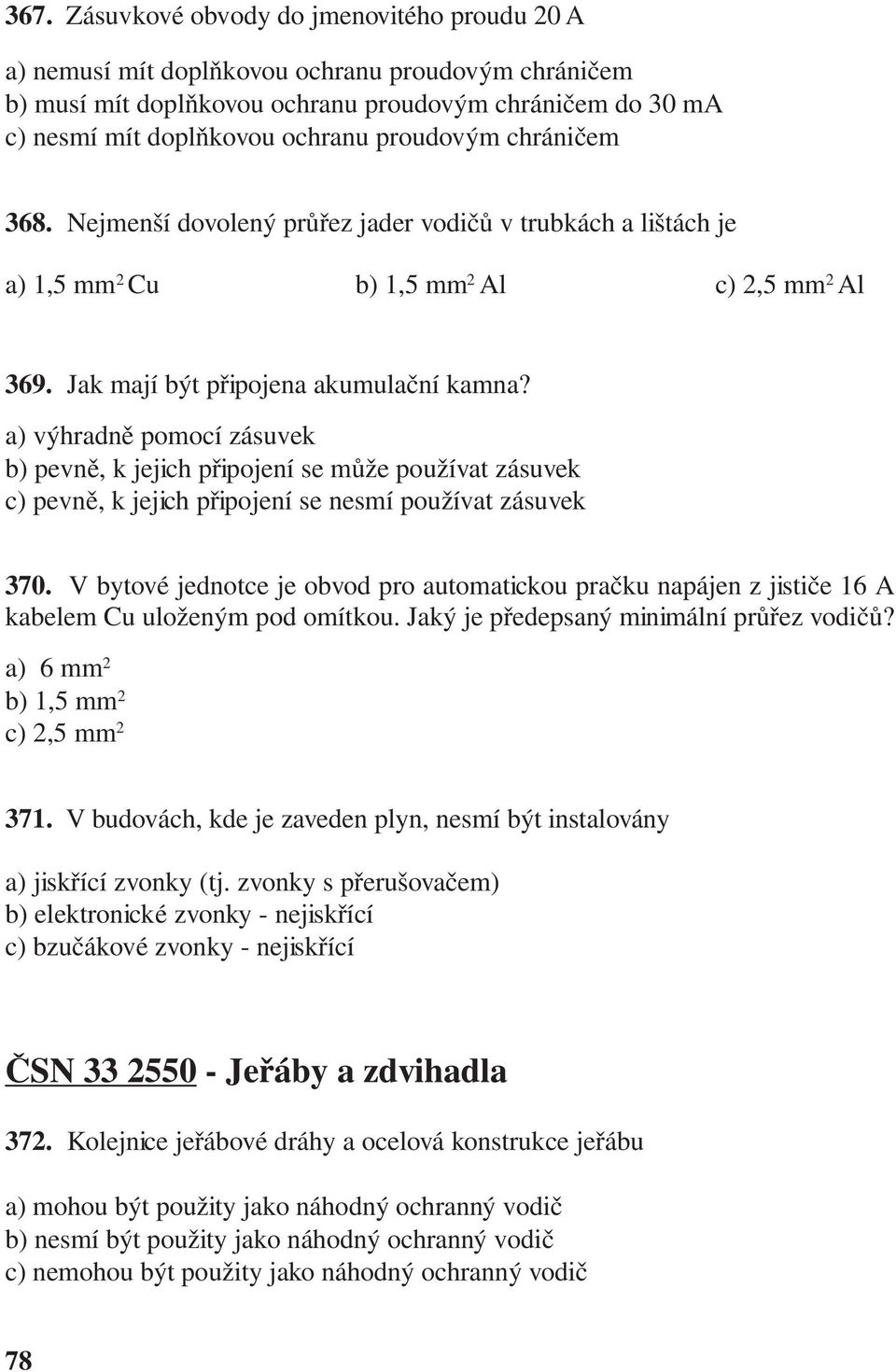

10 367. Zásuvkové obvody do jmenovitého proudu 20 A a) nemusí mít doplňkovou ochranu proudovým chráničem b) musí mít doplňkovou ochranu proudovým chráničem do 30 ma c) nesmí mít doplňkovou ochranu proudovým chráničem 368. Nejmenší dovolený průřez jader vodičů v trubkách a lištách je a) 1,5 mm 2 Cu b) 1,5 mm 2 Al c) 2,5 mm 2 Al 369. Jak mají být připojena akumulační kamna? a) výhradně pomocí zásuvek b) pevně, k jejich připojení se může používat zásuvek c) pevně, k jejich připojení se nesmí používat zásuvek 370. V bytové jednotce je obvod pro automatickou pračku napájen z jističe 16 A kabelem Cu uloženým pod omítkou. Jaký je předepsaný minimální průřez vodičů? a) 6 mm 2 b) 1,5 mm 2 c) 2,5 mm V budovách, kde je zaveden plyn, nesmí být instalovány a) jiskřící zvonky (tj. zvonky s přerušovačem) b) elektronické zvonky - nejiskřící c) bzučákové zvonky - nejiskřící ČSN Jeřáby a zdvihadla 372. Kolejnice jeřábové dráhy a ocelová konstrukce jeřábu a) mohou být použity jako náhodný ochranný vodič b) nesmí být použity jako náhodný ochranný vodič c) nemohou být použity jako náhodný ochranný vodič 78

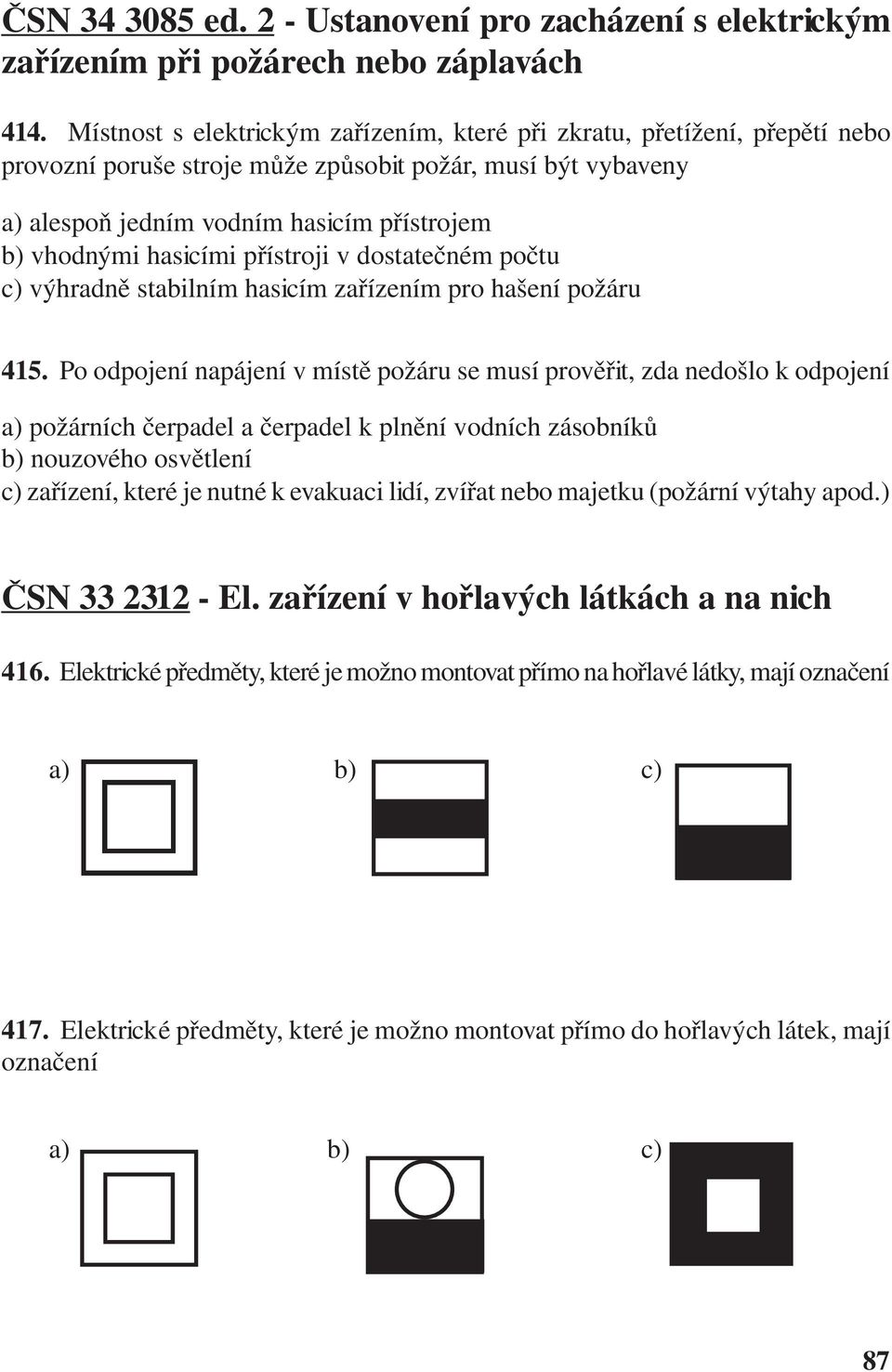

11 ČSN ed. 2 - Ustanovení pro zacházení s elektrickým zařízením při požárech nebo záplavách 414. Místnost s elektrickým zařízením, které při zkratu, přetížení, přepětí nebo provozní poruše stroje může způsobit požár, musí být vybaveny a) alespoň jedním vodním hasicím přístrojem b) vhodnými hasicími přístroji v dostatečném počtu c) výhradně stabilním hasicím zařízením pro hašení požáru 415. Po odpojení napájení v místě požáru se musí prověřit, zda nedošlo k odpojení a) požárních čerpadel a čerpadel k plnění vodních zásobníků b) nouzového osvětlení c) zařízení, které je nutné k evakuaci lidí, zvířat nebo majetku (požární výtahy apod.) ČSN El. zařízení v hořlavých látkách a na nich 416. Elektrické předměty, které je možno montovat přímo na hořlavé látky, mají označení a) b) c) 417. Elektrické předměty, které je možno montovat přímo do hořlavých látek, mají označení a) b) c) 87

12 418. Elektrická svítidla, která je možno montovat přímo na hořlavé látky, mají označení a) b) c) 419. Elektrické přístroje a svítidla je možno montovat na hořlavé látky pokud jsou od těchto látek odděleny alespoň a) pozinkovaným plechem síly minimálně 0,6 mm b) tepelně izolační podložkou síly alespoň 5 mm c) vzduchovou mezerou širokou alespoň 30 mm ČSN EN ed. 2 - Ochrana před bleskem - Hmotné škody (Tato norma nahradila od ledna 2014 normu ČSN EN ) 420. V závislosti na vlastnostech chráněné stavby a uvažované úrovni ochrany před bleskem (LPL) se ochrana dělí do tříd (LPS). Tyto třídy LPS jsou celkem a) čtyři b) tři c) dvě 421. Pro stanovení umístění jímací soustavy jsou přípustné tyto metody: a) metoda použití aktivního jímače b) pouze metoda mřížové soustavy c) metoda ochranného úhlu, metoda valící se koule a metoda mřížové soustavy 88

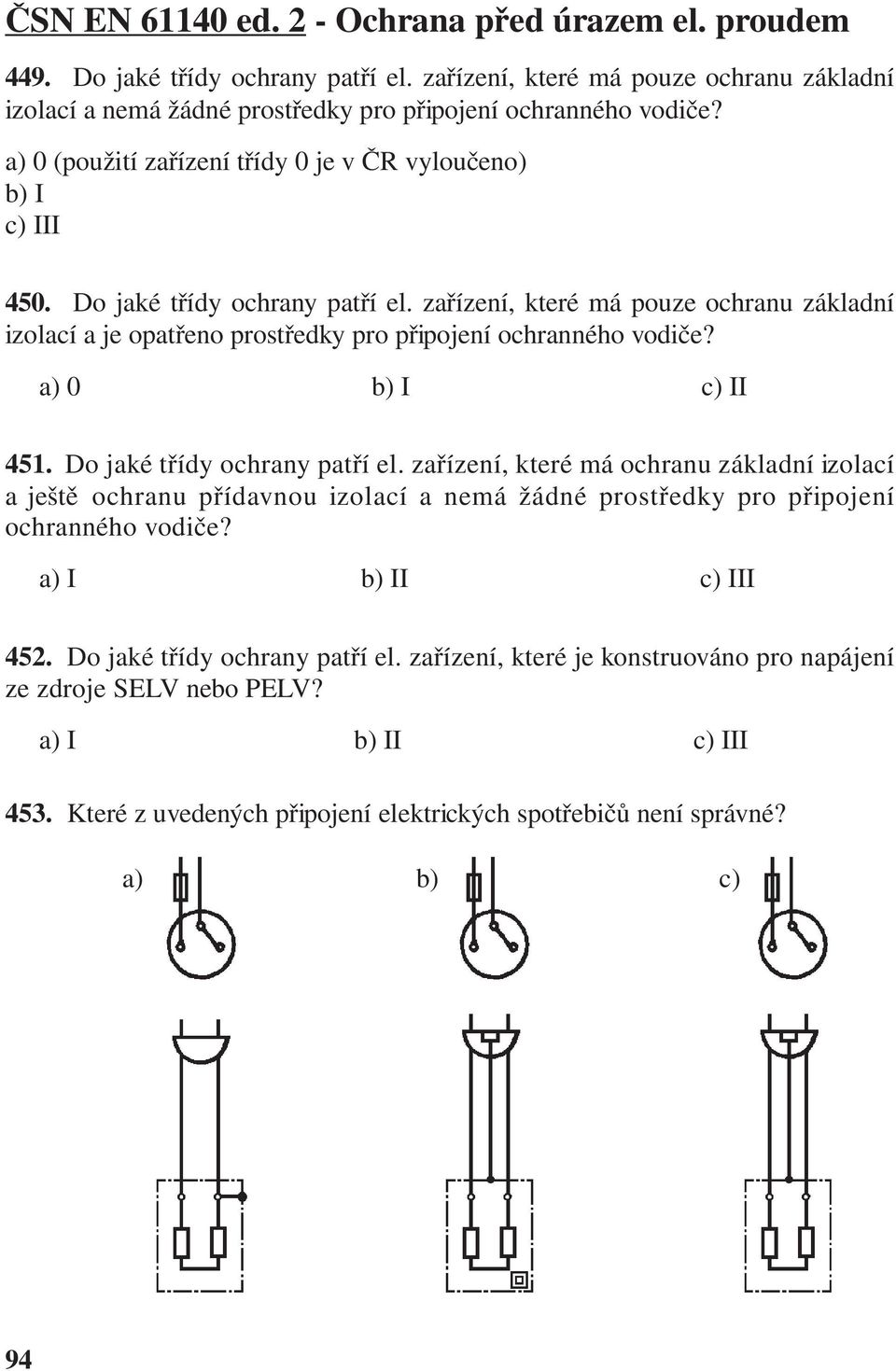

13 ČSN EN ed. 2 - Ochrana před úrazem el. proudem 449. Do jaké třídy ochrany patří el. zařízení, které má pouze ochranu základní izolací a nemá žádné prostředky pro připojení ochranného vodiče? a) 0 (použití zařízení třídy 0 je v ČR vyloučeno) b) I c) III 450. Do jaké třídy ochrany patří el. zařízení, které má pouze ochranu základní izolací a je opatřeno prostředky pro připojení ochranného vodiče? a) 0 b) I c) II 451. Do jaké třídy ochrany patří el. zařízení, které má ochranu základní izolací a ještě ochranu přídavnou izolací a nemá žádné prostředky pro připojení ochranného vodiče? a) I b) II c) III 452. Do jaké třídy ochrany patří el. zařízení, které je konstruováno pro napájení ze zdroje SELV nebo PELV? a) I b) II c) III 453. Které z uvedených připojení elektrických spotřebičů není správné? a) b) c) 94

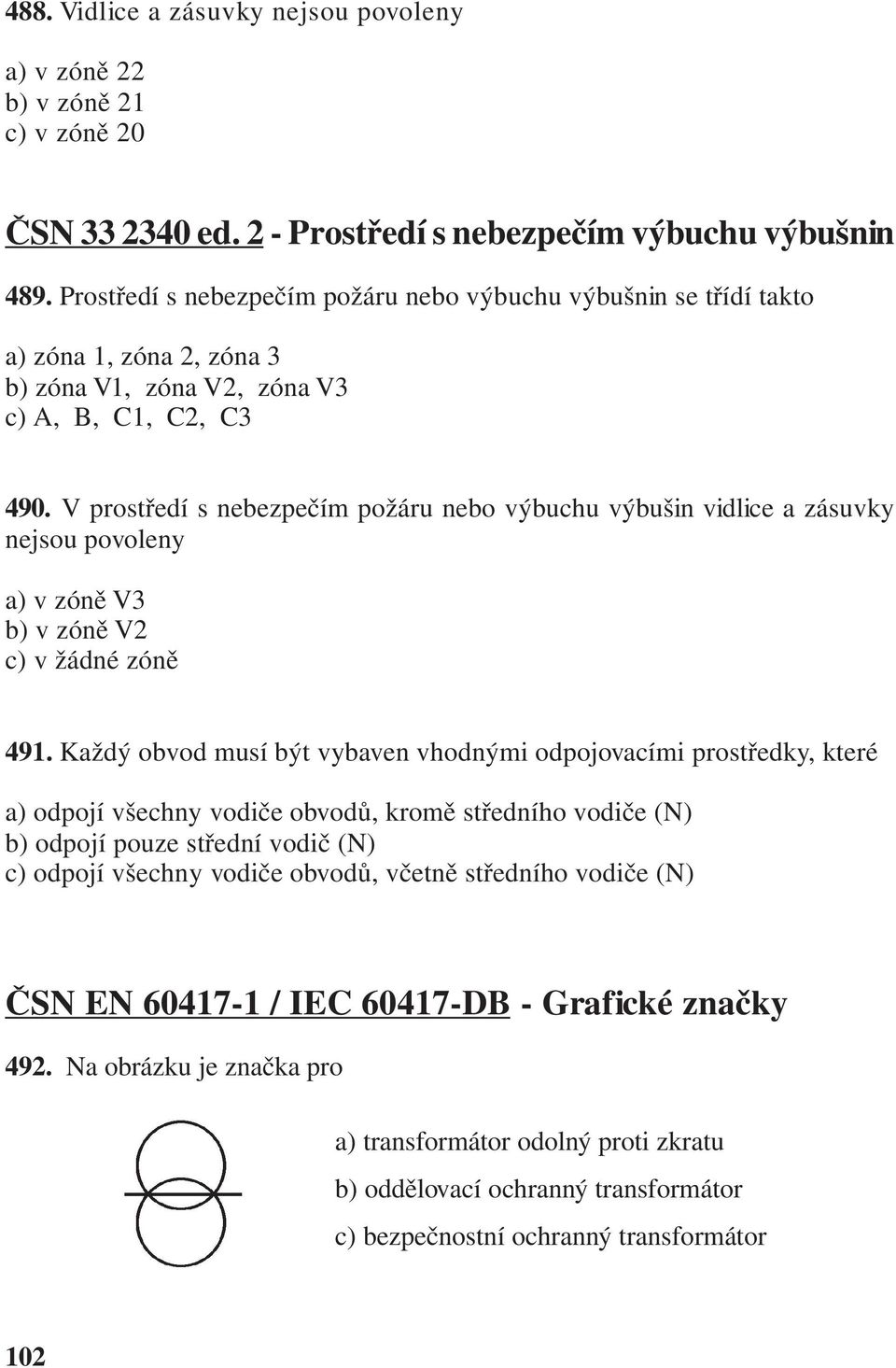

14 488. Vidlice a zásuvky nejsou povoleny a) v zóně 22 b) v zóně 21 c) v zóně 20 ČSN ed. 2 - Prostředí s nebezpečím výbuchu výbušnin 489. Prostředí s nebezpečím požáru nebo výbuchu výbušnin se třídí takto a) zóna 1, zóna 2, zóna 3 b) zóna V1, zóna V2, zóna V3 c) A, B, C1, C2, C V prostředí s nebezpečím požáru nebo výbuchu výbušin vidlice a zásuvky nejsou povoleny a) v zóně V3 b) v zóně V2 c) v žádné zóně 491. Každý obvod musí být vybaven vhodnými odpojovacími prostředky, které a) odpojí všechny vodiče obvodů, kromě středního vodiče (N) b) odpojí pouze střední vodič (N) c) odpojí všechny vodiče obvodů, včetně středního vodiče (N) ČSN EN / IEC DB - Grafické značky 492. Na obrázku je značka pro a) transformátor odolný proti zkratu b) oddělovací ochranný transformátor c) bezpečnostní ochranný transformátor 102

15 493. Na obrázku je značka pro a) transformátor odolný proti zkratu b) oddělovací ochranný transformátor c) bezpečnostní ochranný transformátor 494. Na obrázku je značka pro a) transformátor odolný proti zkratu b) oddělovací ochranný transformátor c) bezpečnostní ochranný transformátor 495. Na obrázku je značka pro a) bezpečnostní ochranný transformátor pro hračky b) transformátor pro kolejová vozidla c) mobilní autotransformátor ČSN EN ed. 2 - Zvonkové transformátory 496. Pro zvonkové transformátory platí a) jmenovité výstupní napětí nesmí překročit 24 V AC nebo 33 V DC bez zvlnění b) jmenovitý výkon transformátoru nesmí být vyšší než 100 VA c) jmenovitý výkon transformátoru může být maximálně 200 VA ČSN EN ed. 2 - Transformátory pro hračky 497. Pro transformátory pro hračky platí a) jmenovité výstupní napětí nesmí překročit 24 V AC nebo 33 V DC bez zvlnění b) jmenovitý výkon transformátoru nesmí být vyšší než 200 VA c) jmenovitý výstupní proud transformátoru nesmí být vyšší než 10 A 103

16 ČSN EN Zvukové a obrazové elektronické přístroje 498. Odpor spoje mezi ochrannou svorkou nebo ochranným kontaktem a částmi určenými ke spojení s nimi za účelem ochrany před úrazem elektrickým proudem nesmí překročit u elektronických přístrojů pro domácí použití a) 0,1 Ω b) 0,2 Ω c) 0,5 Ω (odpor ochranného vodiče přívodní šňůry se do měření nezahrnuje) ČSN EN ed. 2 - El. zařízení strojů - všeobecné požadavky 499. Určete, které ze zapojení řídicích obvodů pracovních strojů je správné a) b) SELV PELV c) PELV 104

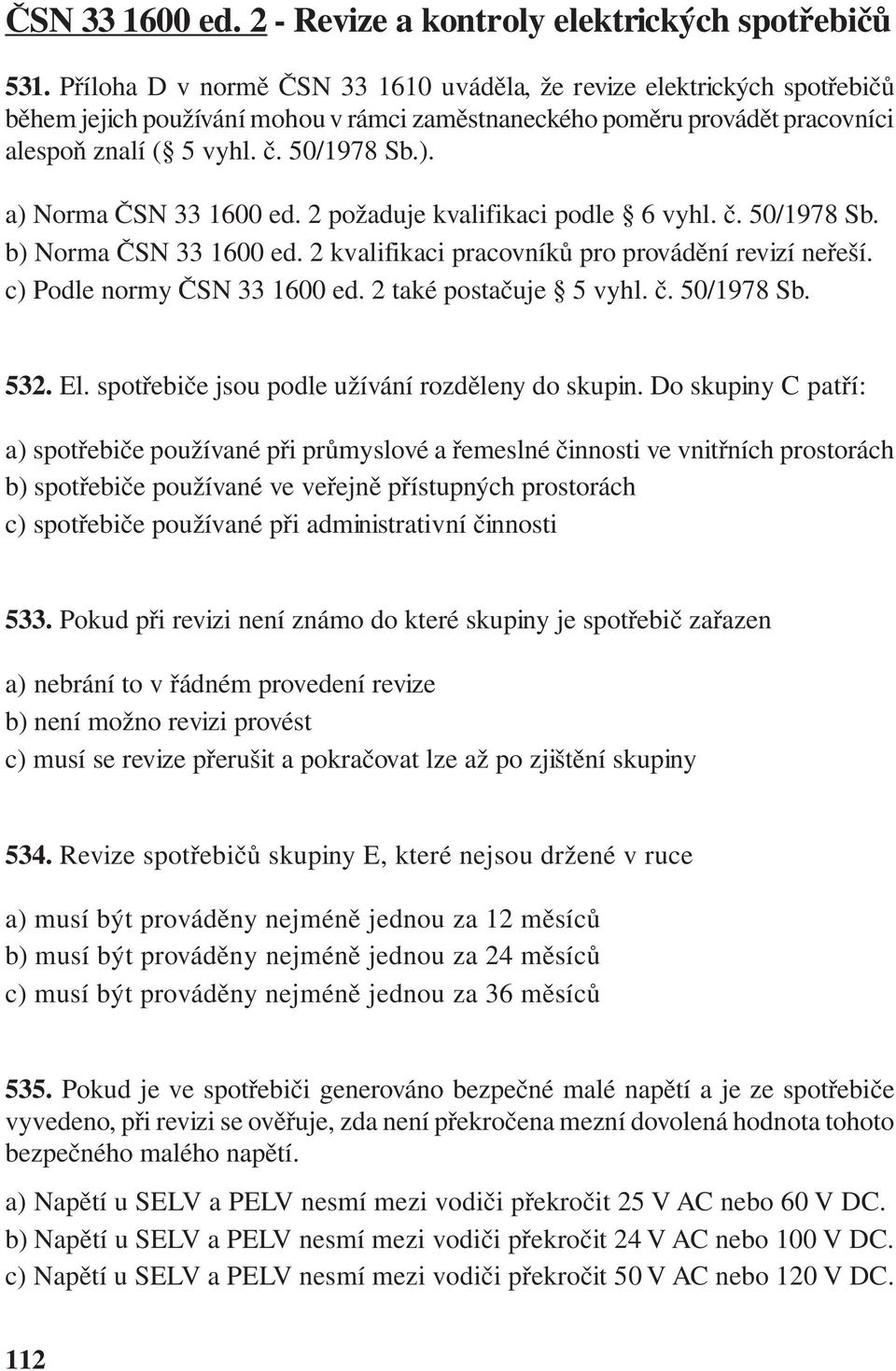

17 ČSN ed. 2 - Revize a kontroly elektrických spotřebičů 531. Příloha D v normě ČSN uváděla, že revize elektrických spotřebičů během jejich používání mohou v rámci zaměstnaneckého poměru provádět pracovníci alespoň znalí ( 5 vyhl. č. 50/1978 Sb.). a) Norma ČSN ed. 2 požaduje kvalifikaci podle 6 vyhl. č. 50/1978 Sb. b) Norma ČSN ed. 2 kvalifikaci pracovníků pro provádění revizí neřeší. c) Podle normy ČSN ed. 2 také postačuje 5 vyhl. č. 50/1978 Sb El. spotřebiče jsou podle užívání rozděleny do skupin. Do skupiny C patří: a) spotřebiče používané při průmyslové a řemeslné činnosti ve vnitřních prostorách b) spotřebiče používané ve veřejně přístupných prostorách c) spotřebiče používané při administrativní činnosti 533. Pokud při revizi není známo do které skupiny je spotřebič zařazen a) nebrání to v řádném provedení revize b) není možno revizi provést c) musí se revize přerušit a pokračovat lze až po zjištění skupiny 534. Revize spotřebičů skupiny E, které nejsou držené v ruce a) musí být prováděny nejméně jednou za 12 měsíců b) musí být prováděny nejméně jednou za 24 měsíců c) musí být prováděny nejméně jednou za 36 měsíců 535. Pokud je ve spotřebiči generováno bezpečné malé napětí a je ze spotřebiče vyvedeno, při revizi se ověřuje, zda není překročena mezní dovolená hodnota tohoto bezpečného malého napětí. a) Napětí u SELV a PELV nesmí mezi vodiči překročit 25 V AC nebo 60 V DC. b) Napětí u SELV a PELV nesmí mezi vodiči překročit 24 V AC nebo 100 V DC. c) Napětí u SELV a PELV nesmí mezi vodiči překročit 50 V AC nebo 120 V DC. 112

18 Přehled požadované praxe pro jednotlivé stupně odborné způsobilosti 6 vzdělání praxe na elektrických zařízeních do 1000 V nad 1000 V vyučení, SO, ÚSO, VŠ vyučení, SO, ÚSO, VŠ 1 rok 2 roky na hromosvodech zaškolení vyučení, SO, ÚSO, VŠ 6 měsíců 3 měsíce 7 vzdělání praxe na elektrických zařízeních do 1000 V nad 1000 V vyučení SO, ÚSO, VŠ vyučení SO, ÚSO, VŠ 2 roky 1 rok 3 roky 2 roky na hromosvodech zaškolení vyučení, SO, ÚSO, VŠ 1 rok 6 měsíců 8 vzdělání praxe vyučení, SO 6 roků do 1000 V ÚSO 4 roky na elektrických zařízeních VŠ vyučení, SO 2 roky 7 roků nad 1000 V ÚSO 5 roků VŠ 3 roky na hromosvodech vyučení SO, ÚSO, VŠ 2 roky 6 měsíců 114

19 Příloha zápisu o zkoušce ZÁZNAM Z PÍSEMNÉ ZKOUŠKY podle vyhlášky č. 50/1978 Sb.... Jméno a příjmení:... Číslo testu: 8 1. ČÁST dovolený počet chyb: 3 Číslo otázky A B C celkový počet chyb: Číslo otázky A B C 2. ČÁST dovolený počet chyb: celkový počet chyb: datum: Výsledné hodnocení písemné části zkoušky: VYHOVĚL - NEVYHOVĚL Test vyhodnotil: 115

20 Impedance poruchové smyčky Podle normy ČSN ed. 2 musí být impedance poruchové smyčky v souladu s hodnotou použitého ochranného prvku, aby v případě zkratu mezi fázovým vodičem a chráněnými neživými částmi došlo k odpojení vadného obvodu od zdroje v předepsaném čase. Pro splnění této podmínky musí být splněn vztah: Z s x I a U 0 Tento vztah lze upravit do známé podoby: Z s U 0 I a Než tento vzoreček použijeme, je nutno předem zjistit hodnoty veličin, které se v něm vyskytují: a) Impedanci smyčky Z sm zjistíme změřením skutečné hodnoty pomocí vhodného měřicího přístroje. Před dosazením ale nesmíme zapomenout vynásobit tuto hodnotu bezpečnostním součinitelem 1,5 Z s = 1,5 x Z sm b) Napětí U 0 je jmenovité napětí proti zemi. Ve většině jednofázových i třífázových připojení použijeme 230 V. c) Proud nutný pro samočinné odpojení v předepsaném čase I a bývá největším oříškem: Pro napětí 230 V musíme zjistit velikost proudu I a, který zajistí odpojení do 0,4 s. Jističe - pokud je v obvodu použit jistič s charakteristikou A, B, C nebo D, tak máme vyhráno. Hledaná hodnota vypínacího proudu totiž odpovídá předepsanému nastavení zkratové spouště. Hodnotu vypínacího proudu pak jednoduše zjistíme tak, že jmenovitý proud jističe I n vynásobíme součinitelem podle použité vypínací charakteristiky takto: pro jističe s charakteristikou A: I a = 2,5 x I n pro jističe s charakteristikou B: I a = 5 x I n pro jističe s charakteristikou C: I a = 10 x I n pro jističe s charakteristikou D: I a = 20 x I n 116
