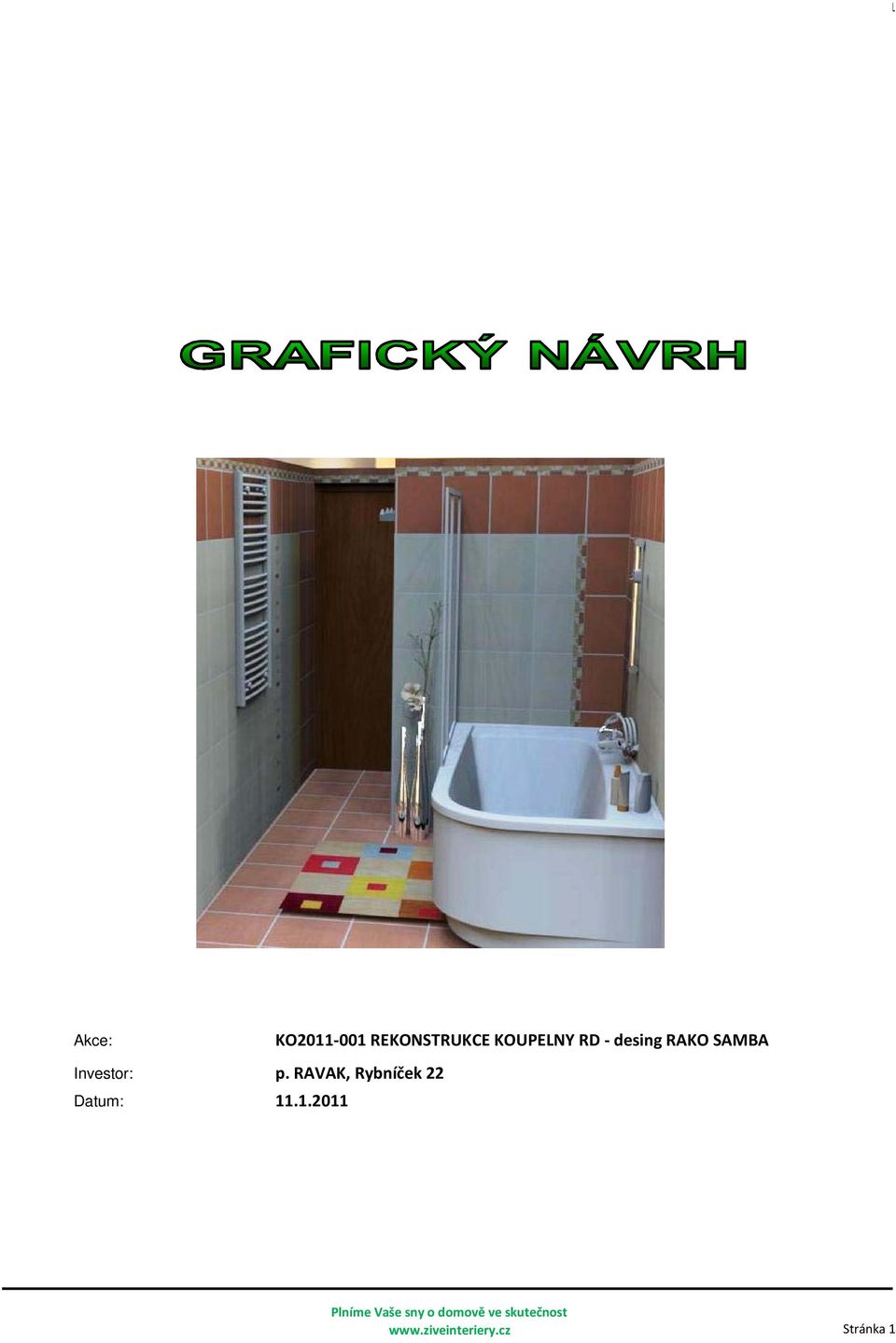

1 krycí list a obsah Stránka 1 Akce: Investor: Datum: KO REKONSTRUKCE KOUPELNY RD desing RAKO SAMBA, Rybníček Stránka 1

2 krycí list a obsah ŽIVÉ INTERIÉRY ZAKÁZKA KO Stránka 2 Vypracovala: Lucie Šmýdová, , ziveinteriers@gmail.com OBSAH GRAFICKÉHO NÁVRHU Obsah návrhu Stručný popis návrhu Vizualizace návrhu Půdorys návrhu Detailní výpis a cenová kalkulace dlažeb a obkladů Detailní výpis a cenová kalkulace sanitárního zařízení Detailní výpis a cenová kalkulace příslušenství Stránka 2

3 popis návrhu ŽIVÉ INTERIÉRY ZAKÁZKA KO Stránka 3 Vypracovala: Lucie Šmýdová, , ziveinteriers@gmail.com Stručný popis návrhu Investor: p. Ravak Adresa: Rybníček 22, Místo realizace: Rybníček 22, Podklady a požadavky: Návrh byl zpracován dle dodaných podkladů od investora ( náčrtek místnosti koupelny s rozměry). Dále investor požadoval v koupelně umístit velkou praktickou vanu a pračku. Obklady a dlažby byly investorem zvoleny od firmy RAKO serie SAMBA odstín cihlová a bílá a doplňkové prvky pro oživení z téže série, výška obkladů do výše dveří. Návrh obkladů a dlažeb: Obklady a dlažba jsou použity od výrobce RAKO ze série SAMBA, kterou bychom mohli nazvat "nadčasovou, která vás jen tak neomrzí". Hlavními rysy dané série je hravá mozaika reliéfní povrch s textilní strukturou pastelové barvy vhodná jak pro moderní tak i klasické koupelny. Povrch obkladů a dlažby je matný, dlažba s protiskluzovou úpravou R9. Obklad byl zvolem SAMBA cihlová, bílá, žlutá, vícebarevná 25x33cm. Dlažba byla zvolena SAMBA cilhová rozměr 33,3x33,3cm a listela reliefní a vícebarevná. Více viz. detailní výpis a cenová kalkulace obkladů a dlažeb. Návrh sanitárního zařízení: Vzhledem k požadavku velké a praktické vany byla vybrána vana od výrobce RAVAK typ PRAKTIK 185x90cm včetně podhlavníku a madel. Jelikož koupelna je menších rozměrů, tak se funkčnost vany a sprchového koutu spojí v jedno pomocí vanové zástěny VS2 dvoudílné, rozměry 1045 x 1400, výplň GRAPE. Nad pračku bylo umístěno umyvadlo RAVAK PRAKTIK W, takže nedochází ke vzniku ztraceného prostoru a získáme velikou odkládací plochu, která s pračkou není v žádném spojení a tudíž jí vibrace vzniklé v důsledku ždímání nebo jiného pracího cyklu nechávají v klidu. Nad umyvadlem je umístěna horní skříňka a zrcadlo s poličkou, integrovanými světly a zásuvkou. Vodovodní baterie umyvadlová a vanová jsou vybrány ze série RAVAK NEO a sprchový set HANSGROHE pro své výhody (systém QuickClean proti vodnímu kameni, úprava anti microbial atd.). Vytápění koupelny elektrickým radiátorem s topnou tyčí bez prostorového termostatu. Cena celkem obklady a dlažba: Cena celkem sanitární zařízení: Celková cena příslušenství: Cena celkem včetně DPH Kč Kč Kč Kč Stránka 3

4 vizualizace ŽIVÉ INTERIÉRY Vypracovala: Lucie Šmýdová, Mail: ZAKÁZKA KO Stránka 4 VIZUALIZACE NÁVRHU Stránka 4

5 vizualizace ŽIVÉ INTERIÉRY ZAKÁZKA KO Stránka 5 Vypracovala: Lucie Šmýdová, , ziveinteriers@gmail.com VIZUALIZACE Stránka 5

6 půdorys ŽIVÉ INTERIÉRY ZAKÁZKA KO Stránka 6 Vypracovala: Lucie Šmýdová, Mail: ziveinteriers@gmail.com PŮDORYS NÁVRHU Stránka 6

7 ŽIVÉ INTERIÉRY Vypracovala: Lucie Šmýdová, , ZAKÁZKA Detailní výpis a cenová kalkulace obkladů a dlažby KO Nákres Popis Typ/Objednací číslo Množ. MJ Cena/MJ Cena Rozměr: 33,3x33,3 cm Tloušťka: 0,8 cm Typ produktu: dlaždice Barevnost: cihlová Mrazuvzdornost: mrazuvzdorné Protiskluznost: skupina R 9 Rozměr: 25x33 cm Tloušťka: 0,7 cm Typ produktu: obkládačka Barevnost: bílá Rako dlažba Samba GAT3B115 WARKA070 3,5 m ,5 11,5 m Rozměr: 25x33 cm Tloušťka: 0,7 cm Typ produktu: obkládačka Barevnost: cihlová WARKA072 5,5 m Rozměr: 25x33 cm Tloušťka: 0,7 cm Typ produktu: obkládačka Barevnost: žlutá WARKA071 1,1 m ,2 Rozměr: 25x33 cm Tloušťka: 0,7 cm Typ produktu: inzerto Barevnost: vícebarevná WILKA002 7 ks Rozměr: 25x5,2 cm Typ produktu: listela Barevnost: vícebarevná WLAGE ks Rozměr: 25x5 cm Typ produktu: listela reliéfní Barevnost: cihlová bez setu, 150 mm Cena celkem vč. DPH WLRGE ks Kč Stránka 7

8 ŽIVÉ INTERIÉRY Vypracovala: Lucie Šmýdová, , ZAKÁZKA Detailní výpis a cenová kalkulace sanitárního zařízení KO Nákres Popis Typ/Objednací číslo množ. MJ Cena/MJ Cena Horní skříňka. Vhodná k umístění nad pračku 40 cm. Otočením výrobku získáte levou nebo pravou variantu dvířek. Rozměry:41x20x68,5 cm (š/h/v) SH Uni Praktik 1ks Zrcadlo s poličkou, integrovanými světly a zásuvkou. Rozměry:78x16x68 cm (š/h/v) M 780 L 1ks Umyvadlo Praktik W, Pokud nad pračku umístíme umyvadlo, namísto ztraceného prostoru získáme velikou odkládací plochu.rozměry:116x65x65 cm (š/h/v) Praktik W R 1ks ALCAPLAST A43 1ks Vana praktik včetně podpor. Rozměr 185x90 (š/h) Praktik 185x90 1ks Madlo Nerez univerzální Madlo Nerez univerzální 1ks Podhlavník barva bílá Podhlavník barva bílá 1ks ALCAPLAST A55K vanový ALCAPLAST A55K 1 ks Panel k vaně PRAKTIK 185x90. Čelní panel panelkit. Čelní panel panelkit 1ks Stránka 8

9 Hansgrohe Croma 100 Multi EcoSmart/Unica'C, sada 0,90 m, chrom : ruční sprchu Croma 100 Multi EcoSmart (# ) velká sprchová hlavice průměr 100 mm 3 druhy proudu Rain, Mono, Massage systém Rubit proti vodnímu kameni velikost průtoku: cca 9,4 l/min. vyplachovatelný filtr nečistot sprchovou tyč Unica'C 0,90 m (# ) misku na mýdlo Cassetta'C (# ) obj.č ks Vanová nástěnná baterie bez setu, 150 mm NO /150 1ks Umyvadlová stojánková baterie s výpustí NO ks KDO E 600 / W Elektrický radiátor s topnou tyčí bez prostorového termostatu KDO E 600/ W 1 ks 1833,6 1833,6 VS2 vanové stěny dvoudílné. Rozměry 1045 x 1400 (Š/v). Výplň bezpečnostní sklo výplň GRAPE, VS2 105,výplň provedení rámu bílé. bezpečnostní sklo výplň VS2 se skládají ze dvou dílů, které GRAPE, provedení rámu lze vzájemně sklopit a posléze celý bílé výrobek překlopit na stěnu. Ve složeném stavu proto VS2 nezabírá v koupelně prakticky žádné místo Cena celkem vč. DPH 1ks Kč Stránka 9

10 ŽIVÉ INTERIÉRY Vypracovala: Lucie Šmýdová, , ZAKÁZKA Detailní výpis a cenová kalkulace příslušenství KO Nákres Popis Typ/Objednací číslo Množ. MJ Cena/MJ Cena 0056,0 DVOJHÁČEK CHROM 0056,0 4 ks ,4 0072,0 ZÁSOBNÍK NA KOSMETICKÉ TAMPONY CH 0072,0 1 ks ,6 0055,0 DÁVKOVAČ MÝDLA CHROM S kovovou pumpičkou. Objem 0,2 l 0055,0 1 ks ,4 0006,0 DRŽÁK KARTÁČKŮ SKLO CHROM 0006,0 1 ks ,8 Cena celkem vč. DPH Kč Stránka 10
