1 Vyšší odborná škola, Střední odborná škola a Střední odborné učiliště, Kopřivnice, příspěvková organizace Kooperace v automobilovém průmyslu - podpora konstrukčních prací 3D modelování učební text Ing. Lenka Kulová, Ing. Jaromír Rečka, Ing. Vlastimil Hořák Kopřivnice 2010 Učební text byl vytvořen v rámci projektu: Consulting point pro rozvoj spolupráce v oblasti řízení inovací a transferu technologií Rč: CZ.1.07/2.4.00/ Projekt byl spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky 1

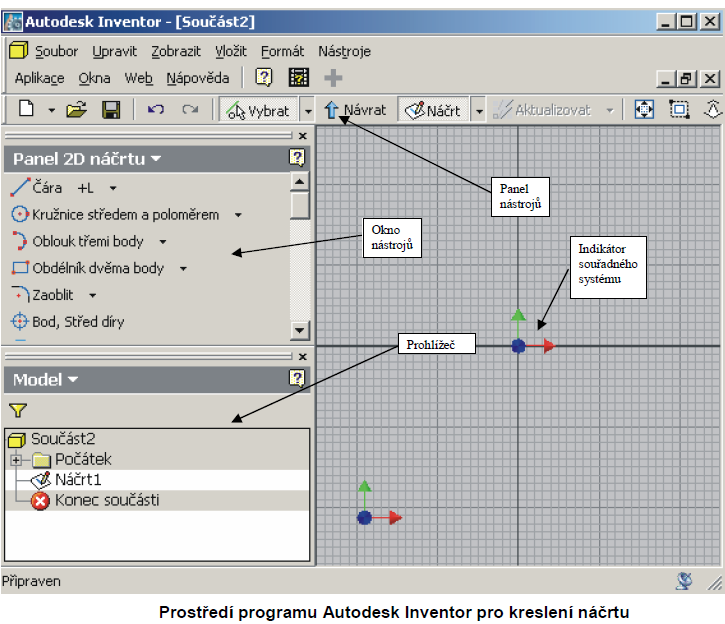

2 1. PRÁCE V INVENTORU Budete umět: Pracovat v prostředí Inventoru. Budete umět Budete schopni: Vytvořit modely jednotlivých součástí v Inventoru. Budete schopni 1.1. Tvorba jednotlivých součástí Kapitola se zabývá metodickým postupem tvorby součástí od prostředí náčrtu, včetně pravidel při tvorbě náčrtu a drobných rad pro usnadnění kreslení náčrtu, seznámení s panely nástrojů, po detailní postup modelování součástí typu deska a rotační součásti a obrázky dalších součástí včetně kót a popisu materiálu a povrchových úprav Tvorba náčrtu Vytvoříme nový soubor dle obrázků a pro tvorbu nové součásti vybereme šablonu Norma.ipt. Výběrem šablony se přepneme do náčrtového režimu. 2

3 Program Autodesk Inventor se používá nejen pro kreslení jednotlivých součástí, ale i ke zkompletování celých sestav a popřípadě k animaci jednotlivých komponent v sestavách. Je proto nutné, aby výkresy součástí i sestav byly uloženy ve stejném projektu adresáři. Při tvorbě sestav dochází k propojení mezi jednotlivými díly a je potřeba zajistit správné propojení mezi soubory. Pokud přemístíte nějaký soubor na jiné místo, než byl původně při tvorbě sestav, dochází k narušení propojení! 3

4 Modelování součástí Vytvoříme modely jednotlivých součástí hodin. DESKA UNAŠEČ VELKÁ RUČIČKA KŘÍŽ ČEP OZUBENÉ KOLO 1 4

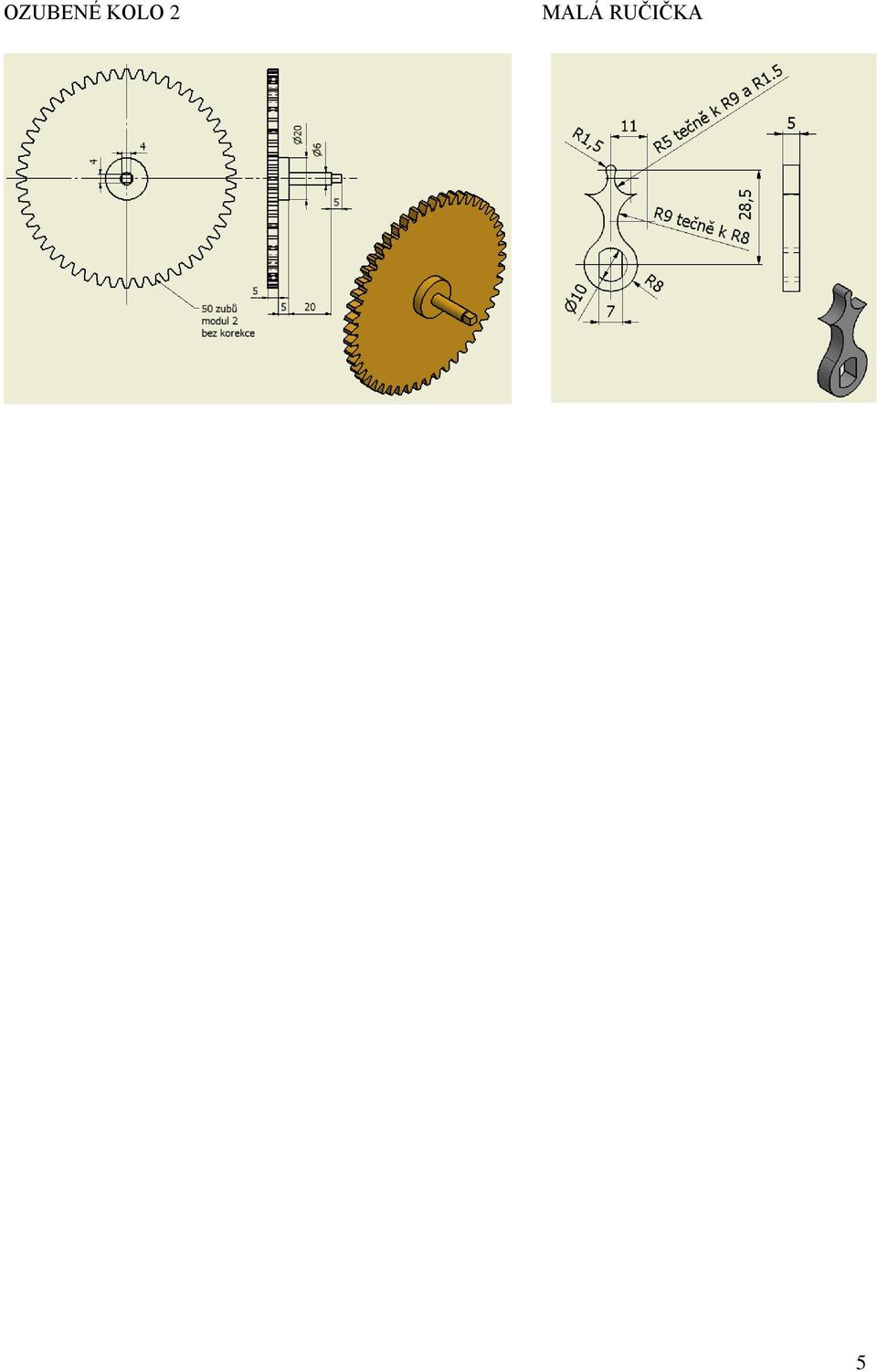

5 OZUBENÉ KOLO 2 MALÁ RUČIČKA 5

6 1.2. Tvorba sestav Z hotových součástí vytvoříme funkční sestavu. 6

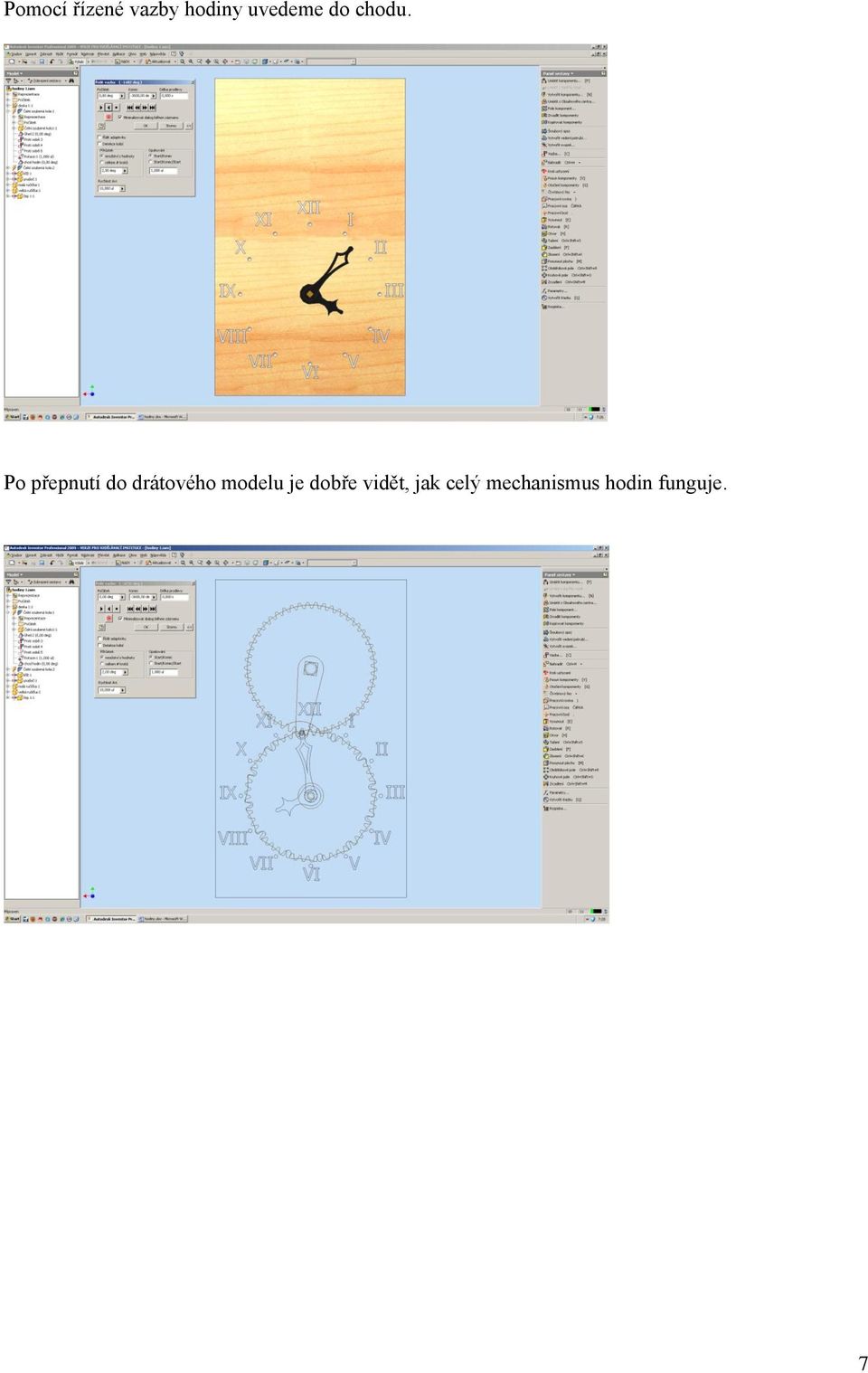

7 Pomocí řízené vazby hodiny uvedeme do chodu. Po přepnutí do drátového modelu je dobře vidět, jak celý mechanismus hodin funguje. 7

8 Vytvoříme ukázku montáže hodinového stroje. Příklad zobrazení jednotlivých pohybů u rozložených hodin. 8

9 2. PLOŠNÉ MODELOVÁNÍ V SYSTÉMU CATIA V Pracovní prostředí Generative Shape Design Tvorba drátové geometrie: Tvorba čar Tvorba rovin Tvorba křivek Tvorba ploch: Tvorba Extruded Surface ( vytažené plochy) Tvorba rotačních ploch Tvorba Sphere (kulové plochy) Tvorba Offset Surface Tvorba Swept Surface ( tažené plochy) Tvorba Fill Surface ( vyplněné plochy) Tvorba Lofted Surface Tvorba Blend Surface ( napojené plochy) Operace s plochami: Spojení ploch (Join) Zacelení ploch (Healing) Vyhlazení křivky Zrušení ořezání ploch (Untrim) Rozložení ploch (Disassemble) Rozdělení ploch (Split) Ořezání ploch (Trim) Vytvoření hranic ploch (Boundary) Vyjmutí (odvození) části plochy (Extract) Posunutí elementu Rotace elementu Zrcadlení elementu Měřítko elementu Příbuznost elementu Protažení elementu Změna normály plochy Tvorba blízkého elementu 9

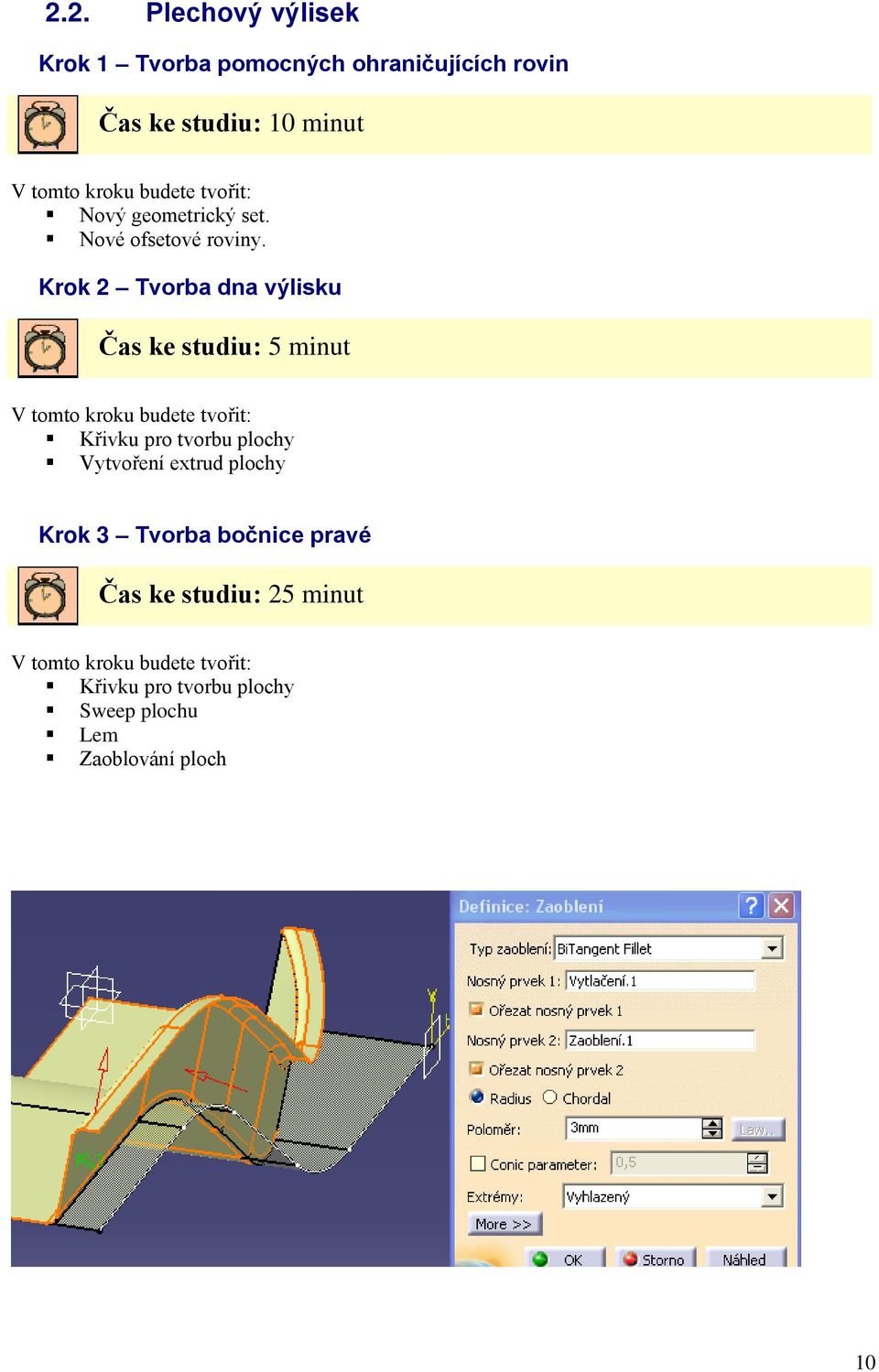

10 2.2. Plechový výlisek Krok 1 Tvorba pomocných ohraničujících rovin Čas ke studiu: 10 minut Nový geometrický set. Nové ofsetové roviny. Krok 2 Tvorba dna výlisku Čas ke studiu: 5 minut Křivku pro tvorbu plochy Vytvoření extrud plochy Krok 3 Tvorba bočnice pravé Čas ke studiu: 25 minut Křivku pro tvorbu plochy Sweep plochu Lem Zaoblování ploch 10

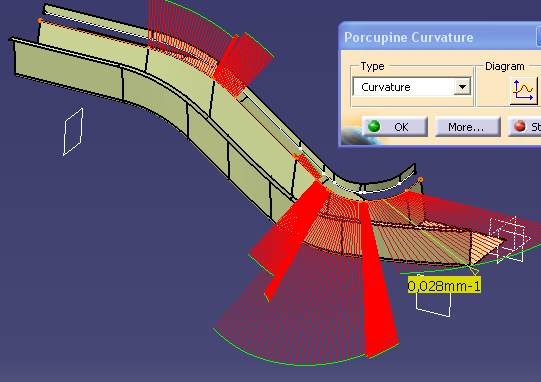

11 Krok 4 Tvorba bočnice levé Čas ke studiu: 35 minut Křivku pro tvorbu plochy Sweep plochu Dvojitý lem Zaoblování ploch Krok 5 Opravy křivek a ploch Čas ke studiu: 45 minut Analýzu křivosti křivek Vyhlazování křivek Analýzu spojení ploch Zacelování ploch Křivost lze definovat jako převrácenou hodnotu poloměru zakřivení křivky. Velikost křivosti je zobrazena formou červených čar. Lze vidět, že v bílých bodech dochází ke skokové změně křivosti a toto je nutno opravit, aby křivka byla hladká-spojitá. Obě analýzy zůstávají zobrazeny a proto je skryjte. 11

12 Krok 6 Vytvoření objemové geometrie Čas ke studiu: 15 minut Parametr pro přiřazení tloušťky plechu. Vytvoření objemového modelu. Krok 7 Analýza úkosů Čas ke studiu: 5 minut 7.1 Příkazem Analýza úkosu analyzujte vytvořený díl: Zvolte volbu zobrazení Stínování s Texturou. Klikněte na příkaz Analýza úkosů, klikněte na volbu Full analysis mode, klikněte na dílec. Plochy modelu se zbarví podle barevné škály, kterou si můžete nastavit. 12

13 Krok 8 Publikování prvků Čas ke studiu: 15 minut Extrahované plochy. Publikované prvky. Krok 9 Vložení publikovaných prvků do jiných souborů Čas ke studiu: 10 minut 13
