1 Závěrečná práce AutoCAD Inventor 2010 (Zadání D1) Pavel Čurda 4.B

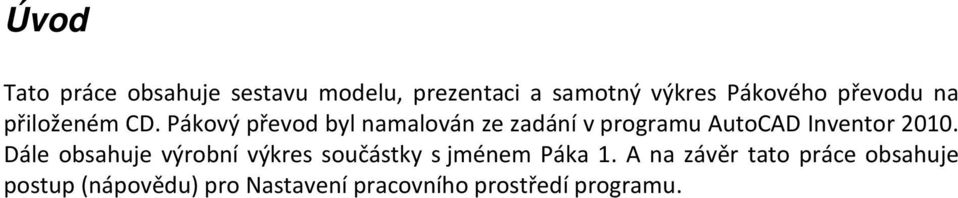

2 Úvod Tato práce obsahuje sestavu modelu, prezentaci a samotný výkres Pákového převodu na přiloženém CD. Pákový převod byl namalován ze zadání v programu AutoCAD Inventor Dále obsahuje výrobní výkres součástky s jménem Páka 1. A na závěr tato práce obsahuje postup (nápovědu) pro Nastavení pracovního prostředí programu.

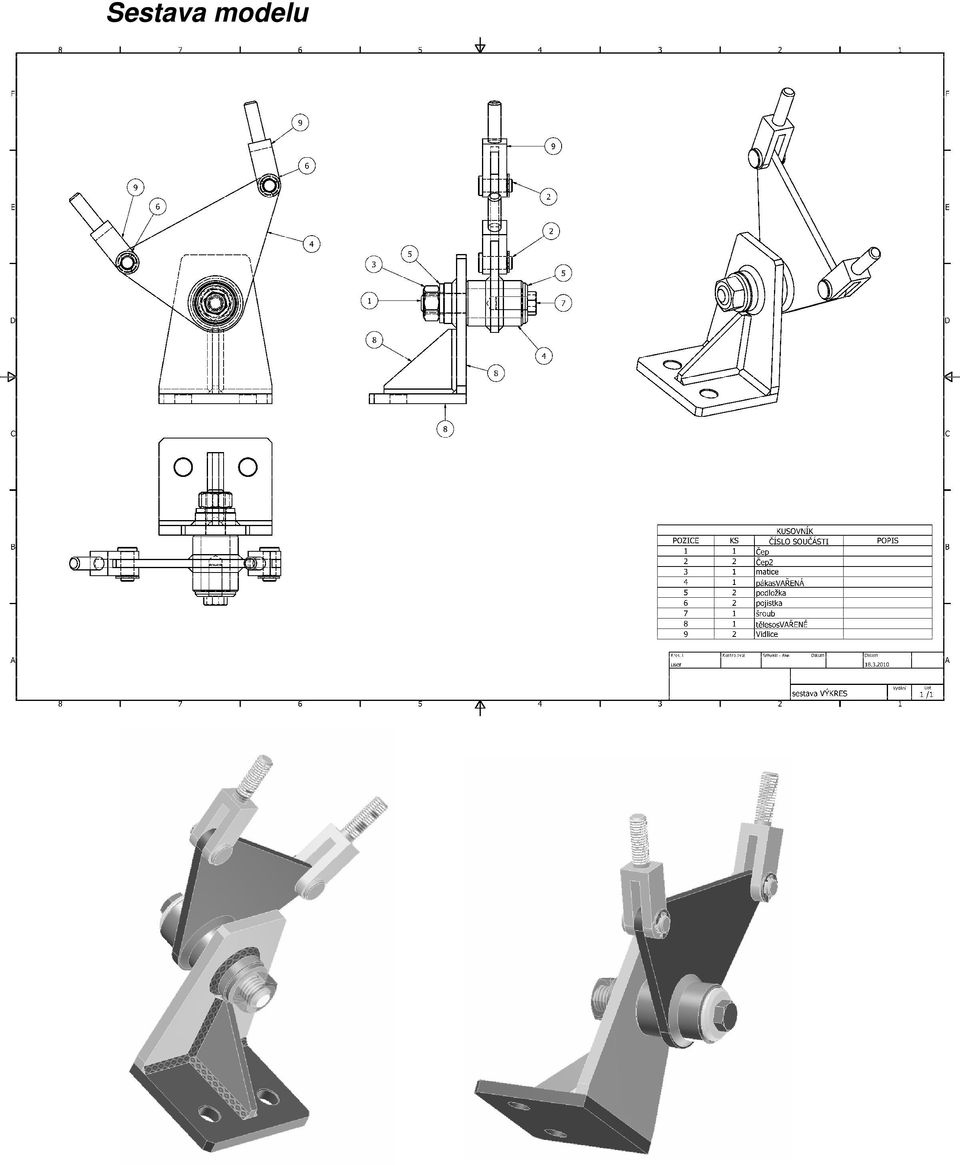

3 Sestava modelu

4

5 Prezentace

6 Nastavení pracovního prostředí programu AutoCAD Inventor 2010 Program po řádné instalaci a registraci spustíme přes ikonu na ploše: Následně si program žádá zadání licenčního čísla. Po zadání tohoto čísla vám vygeneruje nové číslo, které napíšete na stránky výrobce Inventoru. Tam dostanete nové číslo, kterým konečně ukončíte registraci tohoto programu. Následně se vám program konečně spustí. Uvidíte tuto nabídku: Zde vidíme (z leva do prava): Nový Otevřít Projekty vytváří nový výkres / sestavu otevírá již vytvořené výkresy Vybírá hlavní složku, kam se budou defaultně ukládat vaše výtvory Zbylé příkazy slouží k seznámení s novinkami v Inventoru 2010, a proto je můžeme přeskočit. Pro nastavení pracovního prostředí programu Klikněte na žluté písmeno I vlevo nahoře: Nyní konečně vidíte hlavní okno, kde můžete nastavovat veškeré chování programu Inventor. V možnostech máte úplně dole tlačítka importovat a exportovat. Tj. že veškerá nastavení můžete importovat do souboru, který bude sloužit jako záloha, kdyby se něco pokazilo. Před jakýmkoliv nastavováním doporučuji exportovat si defaultní nastavení programu a předejít tak nutnosti zdlouhavě přeinstalovávat program.

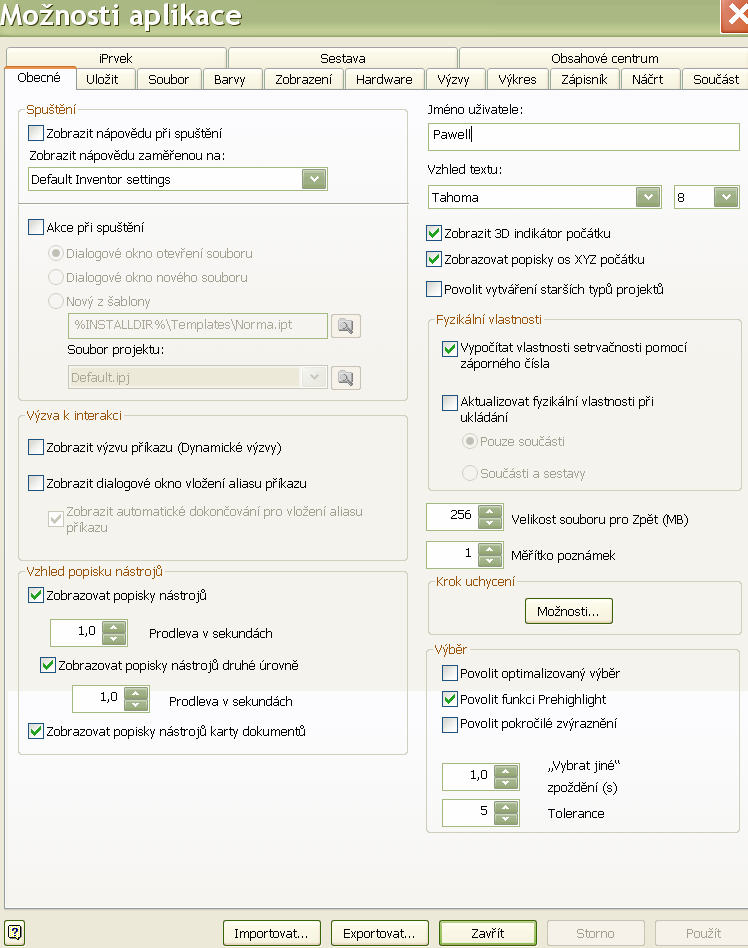

7 Karta Obecné Zobrazit nápovědu při spuštění vám při spuštění Inventoru vyskočí okno s nápovědou. Tuto nápovědu můžete zaměřit na Inventor nebo obecně na produkty AutoCAD. Doporučuji nechat na Inventor. Můžete při spuštění nechat otevřít okno na nový soubor, nebo nechat vytvořit nový projekt. Tato možnost je poměrně zbytečná. Výzvou k interakci se rozumí zobrazení příkazového řádku. Pro nás nepotřebné. Vzhled popisku nástrojů si pouze určujete prodlevu vyskočení oken s nápovědou u tlačítek. První prodlevu nastavte na 1 vteřinu a druhou prodlevu podle toho, jak často potřebujete poradit od programu. Jméno uživatele, zde vyplňte vaše jméno. Vzhled textu, nastavte si větší velikost písma, pokud máte velké rozlišení obrazovky. Velmi důležitou položkou je povolení vytváření starších typů projektů pro zabezpečení zpětné kompatibility. A poslední důležitou položkou je velikost souboru pro krok zpět. Pokud máte více jádrový procesor, doporučuji nastavit 1024 MB jako opatření proti možným omylům. Pokud máte počítač staršího data, nechte na 256 MB. V kroku uchycení můžete upřesnit, za jak se budou chovat uzlová uchopení a volitelné automatizace. Možnosti v dialogu Možnosti aplikace zůstávají nastaveny ve všech relacích aplikace Inventor, dokud je nezměníte.

8 Karta Uložit Můžete zde nastavit automatické ukládání, či výzvy k uložení. Karta Soubor Zde můžete nastavit defaultní umístění různých složek. Doporučuji neměnit. Karta Barvy Zde si můžete vyhrát s nastavením zobrazování barev a vybrat, zda chcete mít ikony šedomodré, nebo žluto modré. Doporučuji změnit barvu ikon na žlutou, která vypadá lépe. Ale jinak barvy čar neměnit, nebo může vzniknout chaos. Karta Zobrazení Tato karta složí k upravení zobrazení. Velmi opatrně nastavujte, neboť můžete zapříčinit situaci, že neuvidíte vůbec nic. Doporučuji přeskočit. Karta Hardware Zde nastavujete použití výkonu vaší grafické karty. Pokud se vám zdá, že vykresluje opravdu pomalu, přesto že je opravdu výkonná, můžete zkusit přepnout na OpenGL či na DirectX. Třeba vyzkoušet, který způsob vykreslování bude na vaši grafické kartě probíhat rychleji. Karta Výzvy Pokud vás některé výzvy programu obtěžují, tak zde je můžete vypnout. Karta Výkres Zde si můžete upravit vložení rohového razítka, tloušťku čar, či jaké typy kót budou preferovány. Karta Zápisník Nastavení barvy poznámek.

9 Karta Náčrt Zde naleznete veškerá nastavení, která ovlivňují vaše kreslení v náčrtu. Především stojí za to zaškrtnout, aby se upřednostňovaly horizontální a vertikální čáry. Karta Součást Pár nastavení, kam se má defaultně vkládat nová rovina, nebo kdy se můžou přerušovat geometrické vazby. Karta Obsahové centrum Můžete nastavit, kde je uloženo obsahové centrum a zda se mají obnovovat zastaralé normalizované části. Karta Sestava Zde se dá nastavit chování programu, když načte sestavu. Zda má kontrolovat špatné vazby, či zda má odložit aktualizaci sestavy. Karta iprvek Zde si můžete nastavit výchozí prohlížeč iprvků. Doporučuji neměnit.

10 Praktické ukázky Změna nastavení pásu karet na původní vzhled Pokud vám nevyhovuje nový vzhled Inventoru 2010, můžete jej snadno přepnout do klasického starého vzhledu z předchozích verzí. Začnete na kartě Barvy a dáte styl rozhraní Klasické rozhraní. Změna je evidentní: Pás karet Klasické rozhraní

11 Vypnutí zobrazení rastru a os v náčrtu Pokud vám nevyhovují pomocné čáry při vytváření náčrtu součásti, můžete je snadno vypnout. Zvolíte možnosti Náčrt Zobrazit a odškrtneme čáry rastru a osy Výsledek je patrný na první pohled: Bez os a čár rastru Osy a čáry rastru

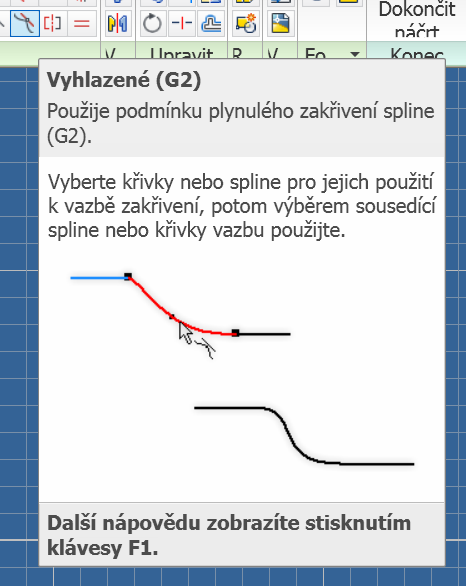

12 Upravení doby nutné k zobrazení popisku nástrojů Pokud vám nevyhovují popisky nástrojů, které se zobrazí při najetí kurzoru myši na některé tlačítko, můžete je snadno vypnout, či změnit dobu, za kterou se zobrazí. Možnosti Obecné Vzhled popisku nástrojů Pokud odškrtnete zobrazovat popisky nástrojů, nic se příště nezobrazí. Jinak čím menší číslo, tím rychleji vám vyjede daný popisek. Můžete nastavovat první a druhou úroveň zvlášť. Žádný popisek Popisek druhé úrovně Popisek první úrovně

13 Závěr Inventor je velmi složitý program. Nabízí spoustu možností, co se týče nastavování, ovšem až na pár vyjímek je vymyšlen velmi dobře a nedoporučuji v něm cokoliv měnit. Ovšem pokud vám něco opravdu nevyhovuje, nebojte se a nastavte si co potřebujete, dbejte ale na důkladné zálohování vašeho původního nastavení.
