1 stupeň dokumentace : dokumentace pro provádění stavby (rozsah a obsah dokumentace dle vyhl. č. 499/2006 Sb., příl. č. 6) místo stavby : ZŠ Jiráskova, Benešov stavebník : Město Benešov Masarykovo náměstí Benešov název stavby : ZŠ Jiráskova, Benešov stavební úpravy části wc obsah : textová část vypracoval : Ing. Roman Moravec datum : duben 2015

2 Obsah dokumentace: A průvodní zpráva B souhrnná technická zpráva C situační výkresy D dokumentace objektů E dokladová část A průvodní zpráva A.1 identifikační údaje A.1.1 údaje o stavbě a) název stavby ZŠ Jiráskova, Benešov - stavební úpravy části wc b) místo stavby (adresa, čísla popisná, katastrální území, parcelní čísla pozemků) Objekt základní školy se nachází v Jiráskově ulici v Benešově. Dle katastru nemovitostí se jedná o budovu č. p. 888 na pozemku st. p. č. 25 (zastavěná plocha a nádvoří - objekt občanské vybavenosti). Vlastníkem objektu je stavebník - město Benešov. c) předmět dokumentace Předmětem dokumentace jsou stavební úpravy wc dívek v 1. np a úprava sprchového koutu pro zaměstnance ve 2. np. Dotčená část objektu je vyznačena na celkovém situačním výkresu stavby. A.1.2 údaje o stavebníkovi Město Benešov Masarykovo náměstí 100, Benešov A.1.3 údaje o zpracovateli projektové dokumentace Ing. Roman Moravec, autorizovaný inženýr pro pozemní stavby (ČKAIT č ) Bukovany 113, Týnec nad Sázavou IČ A.2 seznam vstupních podkladů - záměr stavebníka - místní šetření, zaměření stávajícího stavu, fotodokumentace - konzultace s vedením školy a s technickými zástupci stavebníka A.3 údaje o stavbě a) údaje o ochraně stavby podle jiných právních předpisů (kulturní památka apod.) Nejedná se o památkově chráněný objekt, ani o kulturní památku. b) údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb Stavební úpravy jsou navrženy v souladu se zákonem č. 183/2006 Sb. ve znění zákona č. 350/2012 Sb. o územním plánování a stavebním řádu (stavební zákon) a s vyhláškou č. 268/2009 Sb. o technických požadavcích na stavby. Stavebními úpravami se nemění řešení z hlediska bezbariérovosti. Při osazování zařizovacích předmětů bude postupováno dle ČSN Hygienická zařízení a šatny (vzájemné vzdálenosti mezi zařizovacími předměty, výšky umyvadel apod.). ZS Jiráskova, Benešov - stavební úpravy části wc 2 / 6

3 c) základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy) Stavební úpravy budou provedeny v jedné etapě. Termíny zahájení a dokončení výměny budou stanoveny stavebníkem na základě legislativních a technických podmínek akce. Akce bude naplánována tak, aby byl minimalizován zásah do provozu školy. Předpokládá se, že stavební práce budou probíhat v období letních prázdnin. d) orientační náklady stavby Součástí dokumentace pro provádění stavby je výkaz výměr. Předpokládané finanční náklady na realizaci akce jsou uvedeny v orientačním rozpočtu, který bude samostatně předán stavebníkovi. B souhrnná technická zpráva B.1 celkové architektonické řešení Celkové architektonické řešení dotčených částí školního areálu nebude měněno. Stavební úpravy se týkají pouze wc dívek v 1. np a sprchového koutu pro zaměstnance ve 2. np. Jednotlivé stavební úpravy jsou uvedeny na stavebních výkresech u příslušných půdorysů. V této textové části jsou popsány obecné zásady pro provádění jednotlivých prací: demolice, odstraněné konstrukce - odstranění zařizovacích předmětů (5x wc mísa kombi, 2x umyvadlo) - odstranění pórovinových obkladů stěn (v = 1500 mm a 1800 mm) - odstranění keramické dlažby na podlaze - odstranění dřevotřískových příček mezi prostorem kabin wc a skladem - vybourání zděných příček mezi umývárnou a skladem a mezi prostorem kabin wc a skladem - odstranění kovových wc kabin - odstranění stávajícího sprchového koutu (2x plastová zástěna, kovová vanička, podezdění) - odstranění pórovinových obkladů stěn ve sprchovém koutě (v = 2000 mm) navrhované úpravy zděné konstrukce (kabiny wc, instalační přizdívky) Zdivo kabin a instalačních přizdívek bude provedeno z pórobetonových tvárnic tl mm na příslušnou lepící maltu. Rozměry zděných konstrukcí jsou uvedeny na stavebním půdorysu. Části zdiva, které nebudou opatřeny keramickým obkladem, budou omítnuty vnitřní tenkovrstvou štukovou omítkou, vyztuženou armovací síťkou a opatřeny vnitřní malbou v barevném odstínu dle požadavků stavebníka. Zdivo bude založeno na nosné stropní konstrukci, nosná vrstva podlahy bude proto v dotčených místech vyříznuta a odstraněna. dveře Do dveřních otvorů kabin wc budou osazeny typové kovové zárubně. Dveřní křídla budou hladká, plná s wc kováním. Zárubně i křídla budou opatřena svrchním nátěrem v odstínu dle požadavků stavebníka (v průběhu stavby bude stanoven odstín RAL). ZS Jiráskova, Benešov - stavební úpravy části wc 3 / 6

4 rozvody ZTI, zařizovací předměty, mísící baterie Předpokládá se, že hlavní rozvody vody a splaškové kanalizace zůstanou stávající. V případě, že bude při realizaci stavebních úprav zjištěno, že některé části vedení jsou poškozené, nebo zanesené, bude provedena jejich výměna. Pro napojení nových umyvadel a mís wc budou provedeny nové rozvody vody a splaškové kanalizace s napojením na stávající potrubí. Schéma těchto rozvodů je znázorněno na stavebním půdorysu. Nové zařizovací předměty (wc mísy, umyvadla) budou osazeny v souladu s ČSN Hygienická zařízení a šatny. Na umyvadla budou osazeny stojánkové pákové mísící baterie. Dále budou do prostoru umývárny a wc osazeny další doplňky - zásobník papírových ubrousků, zásobníky tekutého mýdla, držáky toaletního papíru, odpadkový koš. Před započetím stavby bude výběr všech těchto předmětů konzultován a odsouhlasen stavebníkem. úpravy elektroinstalace Bude provedena základní úprava elektroinstalace tak, aby bylo zajištěno umělé osvětlení v celém prostoru wc dívek. Bude odstraněno vedení v prostoru původního skladu a svítidla v tomto prostoru budou napojena na vypínač u dveří podlahové konstrukce Stávající podlahové konstrukce v prostorech umývárny i wc budou po odstranění původní keramické dlažby vyspraveny vhodnou hydroizolační podlahovou stěrkou, v místech odstraněných příček budou podlahy dobetonovány. Na vyrovnané podlahy bude provedena nová keramická protiskluzová dlažba v rozměrovém a barevném řešení dle požadavků stavebníka. Předpokládá se použití obdobné dlažby, jako v již rekonstruovaných prostorech sociálního zařízení. úpravy stěn Stávající keramické obklady stěn budou odstraněny a stěny budou vyrovnány cementovou maltou, nebo vhodnou tenkovrstvou stěrkou. Budou provedeny nové keramické obklady stěn v rozměrovém a barevném řešení dle požadavků stavebníka. Předpokládá se použití obdobných obkladů, jako v již rekonstruovaných prostorech sociálního zařízení. Části nových stěn nad obklady budou omítnuty vnitřní tenkovrstvou štukovou omítkou, vyztuženou armovací síťkou a opatřeny vnitřní malbou v barevném odstínu dle požadavků stavebníka. Části stávajících stěn nad obklady budou v případě potřeby vyspraveny štukovou omítkou a opatřeny novou malbou. úpravy stropů Stávající stropní konstrukce budou v případě potřeby vyspraveny štukovou omítkou a bude provedena nová malba. V prostoru předsíně před wc zaměstnanců bude vyzděn nový sprchový kout. Zástěna bude provedena z pórobetonu tl. 100 mm (v = 2200 mm), kout bude mít zvýšené dno a zvýšený okraj (pod sprchovým koutem bude procházet rozvod ÚV). Vstupní část bude opatřena atypickou zástěnou z polykarbonátu, nebo skla. Předpokládá se, že rozvody vody budou stávající. Bude provedena jejich kontrola, v případě zjištění závady bude tato závada odstraněna. Bude osazena nová mísící sprchová baterie a držák sprchy. Sprchový kout bude napojen na stávající splaškovou kanalizaci (její funkčnost bude prověřena). ZS Jiráskova, Benešov - stavební úpravy části wc 4 / 6

5 B.2 stavebně konstrukční řešení Navrhované stavební úpravy nezasahují do stávajících nosných konstrukcí. Není navrhována změna charakteru a intenzity zatížení na jednotlivé nosné konstrukce. Nově navržené dělící příčky jsou nenosné. B.3 požárně bezpečnostní řešení Navrhované stavební úpravy nemají vliv na celkové požárně bezpečnostní řešení dotčených částí objektu. B.4 zásady hospodaření s energiemi Stavební úpravy nemají vliv na hospodaření s energiemi v objektu školy. B.5 ochrana stavby před negativními účinky vnějšího prostředí Tyto účinky se nepředpokládají. B.6 popis vlivů stavby na životní prostředí a jeho ochrana Stavební úpravy nebudou mít zásadní vliv na životní prostředí. Při stavbě bude produkován běžný stavební odpad, který bude náležitě tříděn a likvidován dle platné legislativy. B.7 zásady organizace výstavby Organizace akce bude v kompetenci dodavatele stavby a bude prováděna v souladu s pokyny stavebníka. Stavba bude probíhat podle interního harmonogramu, odsouhlaseného stavebníkem a budou přijata veškerá nutná opatření, týkající se bezpečnosti práce na stavbách dle platné legislativy. Budou minimalizovány zásahy do vnitřního chodu školy. C situační výkresy Součástí výkresové dokumentace je: situační výkres širších vztahů D dokumentace objektů D.1 dokumentace stavebního objektu D.1.1 architektonicko-stavební řešení Součástí dokumentace jsou následující stavební výkresy: výkres č. situační výkres širších vztahů 1 půdorys 1. np - demolice 2 půdorys 1. np - navržený stav 3 půdorys 2. np 4 ZS Jiráskova, Benešov - stavební úpravy části wc 5 / 6

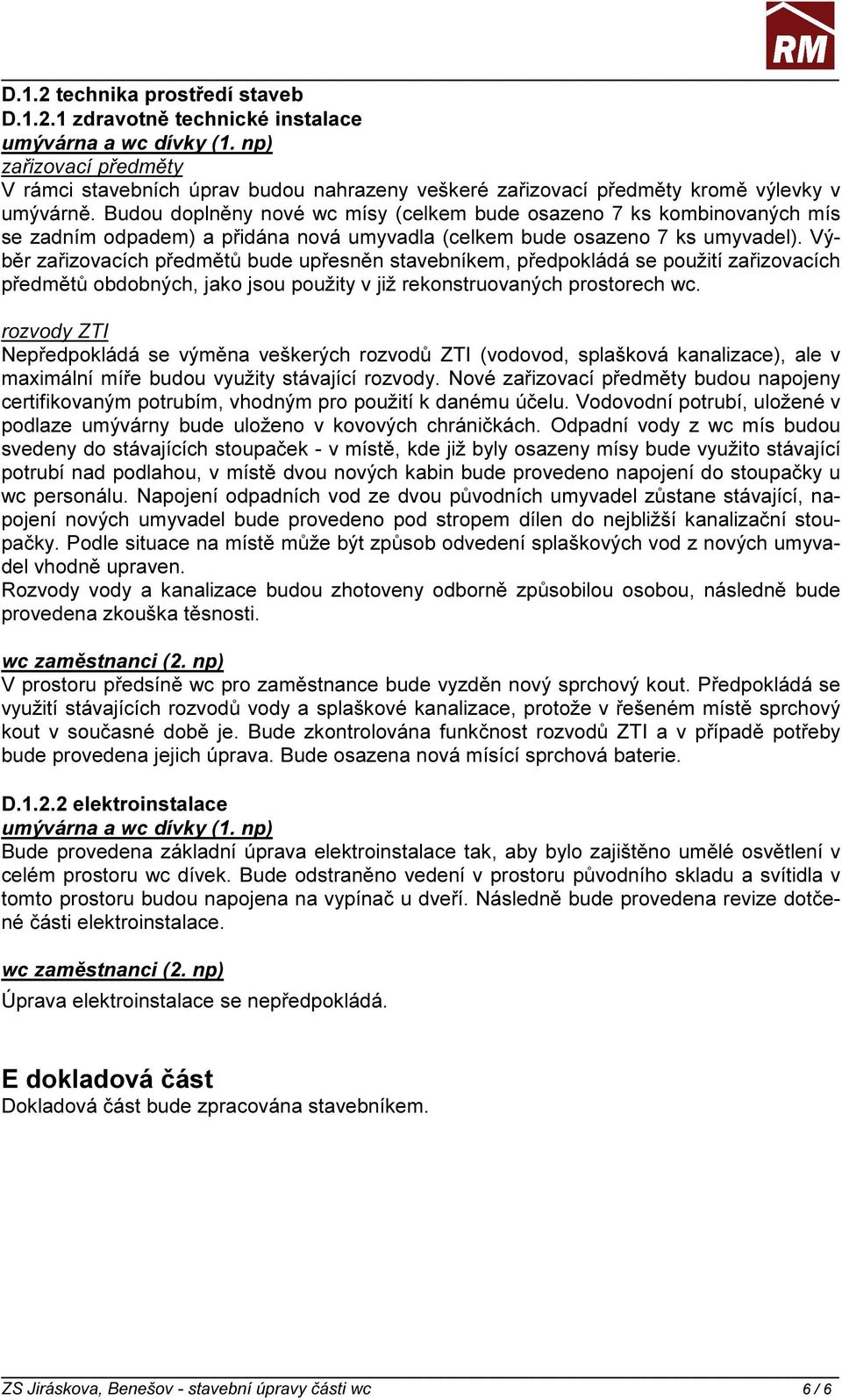

6 D.1.2 technika prostředí staveb D zdravotně technické instalace zařizovací předměty V rámci stavebních úprav budou nahrazeny veškeré zařizovací předměty kromě výlevky v umývárně. Budou doplněny nové wc mísy (celkem bude osazeno 7 ks kombinovaných mís se zadním odpadem) a přidána nová umyvadla (celkem bude osazeno 7 ks umyvadel). Výběr zařizovacích předmětů bude upřesněn stavebníkem, předpokládá se použití zařizovacích předmětů obdobných, jako jsou použity v již rekonstruovaných prostorech wc. rozvody ZTI Nepředpokládá se výměna veškerých rozvodů ZTI (vodovod, splašková kanalizace), ale v maximální míře budou využity stávající rozvody. Nové zařizovací předměty budou napojeny certifikovaným potrubím, vhodným pro použití k danému účelu. Vodovodní potrubí, uložené v podlaze umývárny bude uloženo v kovových chráničkách. Odpadní vody z wc mís budou svedeny do stávajících stoupaček - v místě, kde již byly osazeny mísy bude využito stávající potrubí nad podlahou, v místě dvou nových kabin bude provedeno napojení do stoupačky u wc personálu. Napojení odpadních vod ze dvou původních umyvadel zůstane stávající, napojení nových umyvadel bude provedeno pod stropem dílen do nejbližší kanalizační stoupačky. Podle situace na místě může být způsob odvedení splaškových vod z nových umyvadel vhodně upraven. Rozvody vody a kanalizace budou zhotoveny odborně způsobilou osobou, následně bude provedena zkouška těsnosti. V prostoru předsíně wc pro zaměstnance bude vyzděn nový sprchový kout. Předpokládá se využití stávajících rozvodů vody a splaškové kanalizace, protože v řešeném místě sprchový kout v současné době je. Bude zkontrolována funkčnost rozvodů ZTI a v případě potřeby bude provedena jejich úprava. Bude osazena nová mísící sprchová baterie. D elektroinstalace Bude provedena základní úprava elektroinstalace tak, aby bylo zajištěno umělé osvětlení v celém prostoru wc dívek. Bude odstraněno vedení v prostoru původního skladu a svítidla v tomto prostoru budou napojena na vypínač u dveří. Následně bude provedena revize dotčené části elektroinstalace. Úprava elektroinstalace se nepředpokládá. E dokladová část Dokladová část bude zpracována stavebníkem. ZS Jiráskova, Benešov - stavební úpravy části wc 6 / 6
