DIEMATIC VM isystem. Příslušenství. nástěnná regulace. Rozměry Délka : 320 mm Výška : 260 mm Hloubka : 130 mm. Napájení 230 V, 50 Hz, 6 A

Transkript

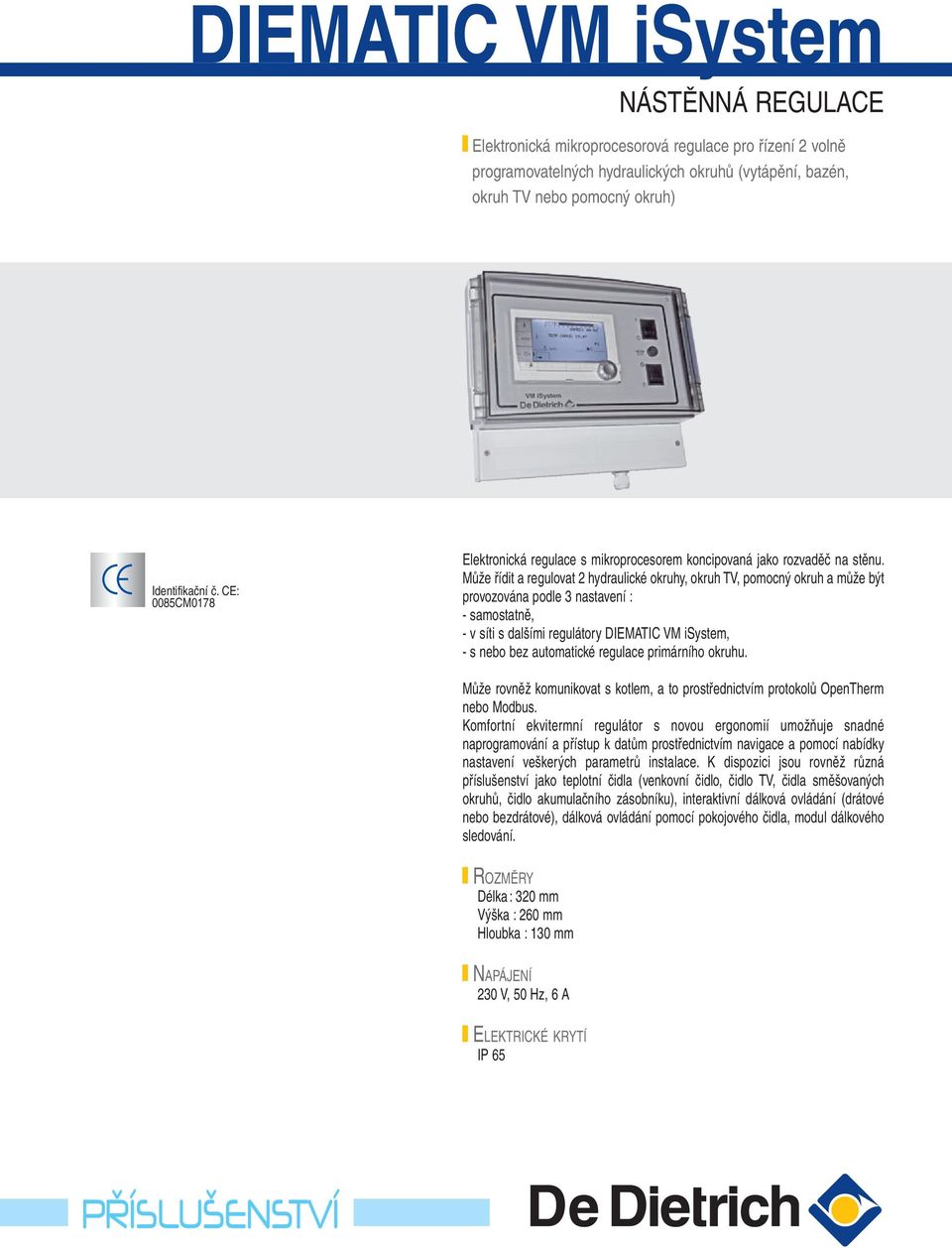

1 DIEATI nástěnná regulace elektronická mikroprocesorová regulace pro řízení 2 volně programovatelných hydraulických okruhů (vytápění, bazén, okruh TV nebo pomocný okruh) Identifikační č. E: Elektronická regulace s mikroprocesorem koncipovaná jako rozvaděč na stěnu. ůže řídit a regulovat 2 hydraulické okruhy, okruh TV, pomocný okruh a může být provozována podle nastavení : - samostatně, - v síti s dalšími regulátory DIEATI, - s nebo bez automatické regulace primárního okruhu. ůže rovněž komunikovat s kotlem, a to prostřednictvím protokolů OpenTherm nebo odbus. Komfortní ekvitermní regulátor s novou ergonomií umožňuje snadné naprogramování a přístup k datům prostřednictvím navigace a pomocí nabídky nastavení veškerých parametrů instalace. K dispozici jsou rovněž různá příslušenství jako teplotní čidla (venkovní čidlo, čidlo TV, čidla směšovaných okruhů, čidlo akumulačního zásobníku), interaktivní dálková ovládání (drátové nebo bezdrátové), dálková ovládání pomocí pokojového čidla, modul dálkového sledování. Rozměry Délka : 20 mm Výška : 260 mm Hloubka : 10 mm apájení 0 V, 50 Hz, 6 A Elektrické krytí IP Příslušenství

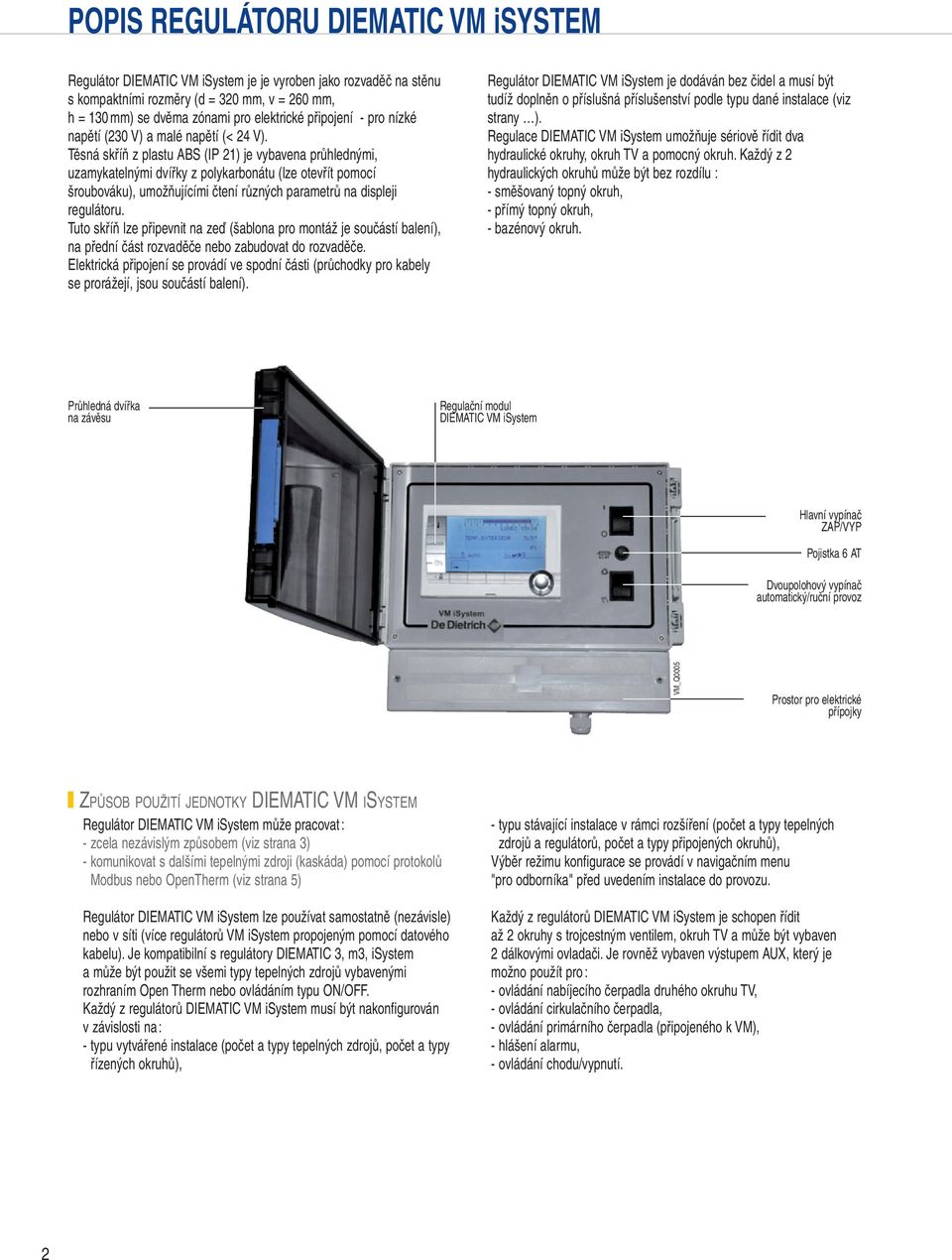

2 POPIS REGUÁTORU DIEATI V isystem Regulátor DIEATI je je vyroben jako rozvaděč na stěnu s kompaktními rozměry (d = 20 mm, v = 260 mm, h = 10 mm) se dvěma zónami pro elektrické připojení - pro nízké napětí (0 V) a malé napětí (< 2 V). Těsná skříň z plastu AS (IP ) je vybavena průhlednými, uzamykatelnými dvířky z polykarbonátu (lze otevřít pomocí šroubováku), umožňujícími čtení různých parametrů na displeji regulátoru. Tuto skříň lze připevnit na zeď (šablona pro montáž je součástí balení), na přední část rozvaděče nebo zabudovat do rozvaděče. Elektrická připojení se provádí ve spodní části (průchodky pro kabely se prorážejí, jsou součástí balení). Regulátor DIEATI je dodáván bez čidel a musí být tudíž doplněn o příslušná příslušenství podle typu dané instalace (viz strany ). Regulace DIEATI umožňuje sériově řídit dva hydraulické okruhy, okruh TV a pomocný okruh. Každý z 2 hydraulických okruhů může být bez rozdílu : - směšovaný topný okruh, - přímý topný okruh, - bazénový okruh. Průhledná dvířka na závěsu Regulační modul DIEATI Hlavní vypínač ZAP/VYP Pojistka 6 AT Dvoupolohový vypínač automatický/ruční provoz V_Q0005 Prostor pro elektrické přípojky Způsob použití jednotky DIEATI Regulátor DIEATI může pracovat : - zcela nezávislým způsobem (viz strana ) - komunikovat s dalšími tepelnými zdroji (kaskáda) pomocí protokolů odbus nebo OpenTherm (viz strana 5) Regulátor DIEATI lze používat samostatně (nezávisle) nebo v síti (více regulátorů propojeným pomocí datového kabelu). Je kompatibilní s regulátory DIEATI, m, a může být použit se všemi typy tepelných zdrojů vybavenými rozhraním Open Therm nebo ovládáním typu O/OFF. Každý z regulátorů DIEATI musí být nakonfigurován v závislosti na : - typu vytvářené instalace (počet a typy tepelných zdrojů, počet a typy řízených okruhů), - typu stávající instalace v rámci rozšíření (počet a typy tepelných zdrojů a regulátorů, počet a typy připojených okruhů), Výběr režimu konfigurace se provádí v navigačním menu "pro odborníka" před uvedením instalace do provozu. Každý z regulátorů DIEATI je schopen řídit až 2 okruhy s trojcestným ventilem, okruh TV a může být vybaven 2 dálkovými ovladači. Je rovněž vybaven výstupem AUX, který je možno použít pro : - ovládání nabíjecího čerpadla druhého okruhu TV, - ovládání cirkulačního čerpadla, - ovládání primárního čerpadla (připojeného k V), - hlášení alarmu, - ovládání chodu/vypnutí. 2

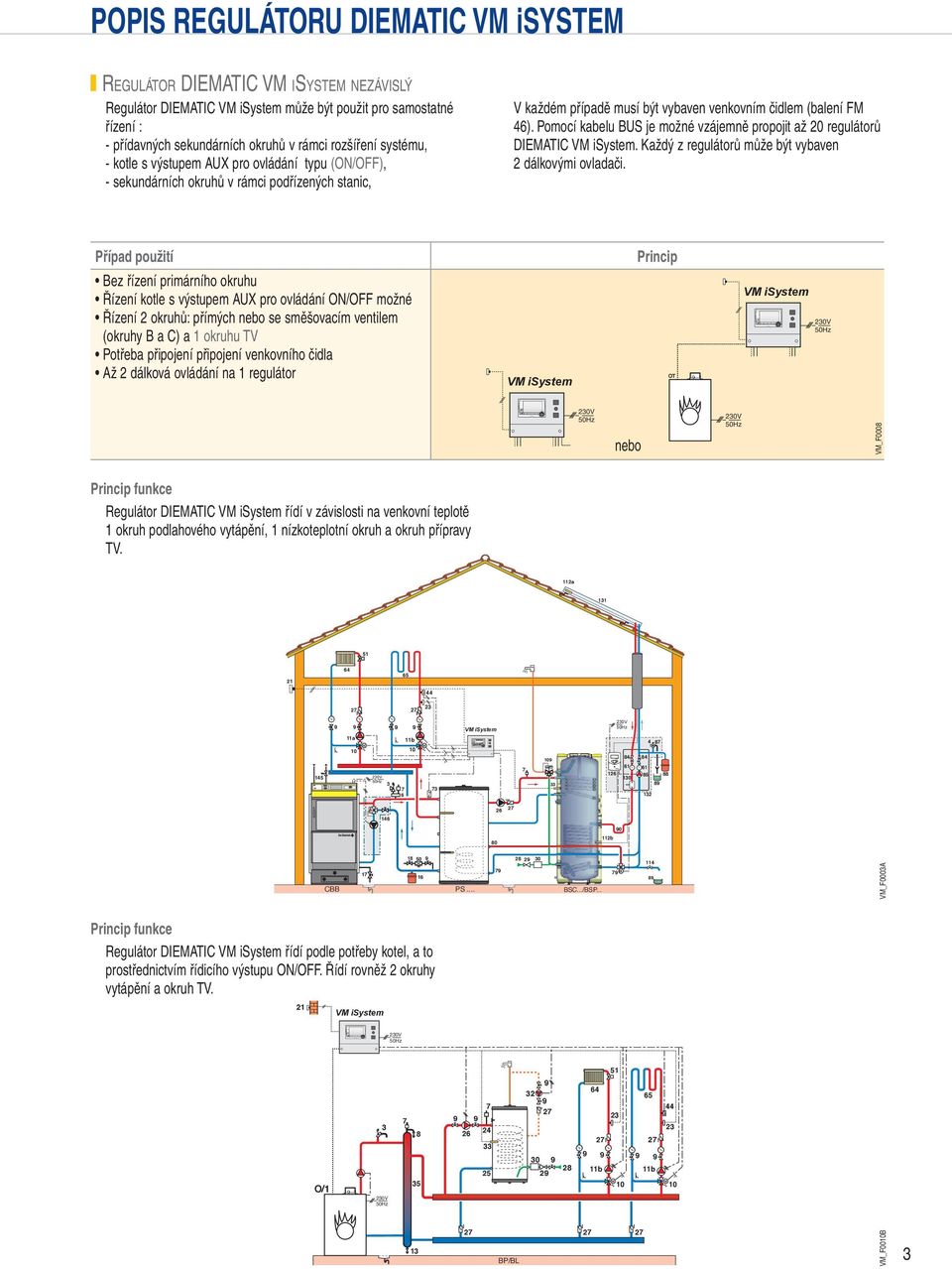

3 AT POPIS REGUÁTORU DIEATI V isyste RegulátoR diematic Vm isystem ezávislý regulátor DIeatIc V isystem může být použit pro samostatné řízení : - přídavných sekundárních okruhů v rámci rozšíření systému, - kotle s výstupem aux pro ovládání typu (On/OFF), - sekundárních okruhů v rámci podřízených stanic, Diematic m / V každém případě musí být vybaven venkovním čidlem (balení F 6). Pomocí kabelu us je možné vzájemně propojit až 20 regulátorů DIeatIc V isystem. Každý z regulátorů může být vybaven 2 dálkovými ovladači. US n 1 Případ použití ez řízení primárního okruhu Řízení kotle s výstupem aux pro ovládání On/OFF možné Řízení 2 okruhů: přímých nebo se směšovacím ventilem (okruhy a c) a 1 okruhu tv Potřeba připojení připojení venkovního čidla až 2 dálková ovládání na 1 regulátor A E nebo Princip V_F0008 regulátor DIeatIc V isystem řídí v závislosti na venkovní teplotě 1 okruh podlahového vytápění, 1 nízkoteplotní okruh a okruh přípravy tv. Diematic 112a 11 n 1 US US US č.1(maitre) n 20 US n D 11a 6 F US I Interface US č. 1 US ou interface b PS S.../SP č. 1 V_F000a č. 2 regulátor DIeatIc V isystem řídí podle potřeby kotel, a to prostřednictvím řídicího výstupu On/OFF. Řídí rovněž 2 okruhy vytápění a okruh tv. Diematic m / G V_F000A n 1 US US US O/1 n 20 O/1 E H P/ 6 51 V_F00 Diematic m / US n 1 US O/1 O/1 n 2 V_F00 2 5

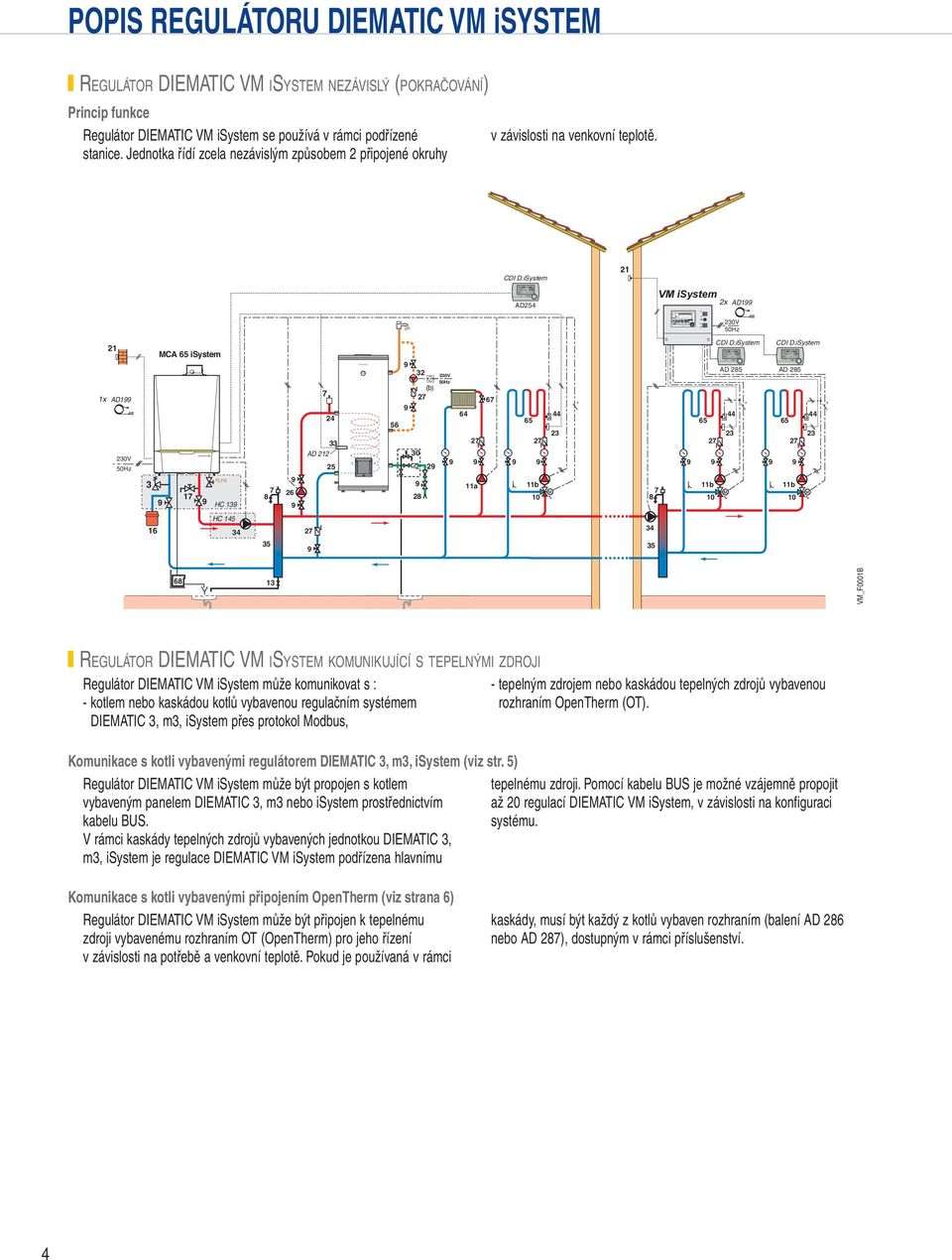

4 ODE AT ODE ODE POPIS REGUÁTORU DIEATI V isystem Regulátor DIEATI nezávislý (pokračování) Regulátor DIEATI se používá v rámci podřízené stanice. Jednotka řídí zcela nezávislým způsobem 2 připojené okruhy v závislosti na venkovní teplotě. DI D :2 AD25 2x AD1 1x AD1 A 2 AD (b) DI D :2 AD 285 DI D :2 AD PY H a 8 16 H V_F0001 Regulátor DIEATI komunikující s tepelnými zdroji Regulátor DIEATI může komunikovat s : - kotlem nebo kaskádou kotlů vybavenou regulačním systémem DIEATI, m, přes protokol odbus, Komunikace s kotli vybavenými regulátorem DIEATI, m, (viz str. 5) Regulátor DIEATI může být propojen s kotlem vybaveným panelem DIEATI, m nebo prostřednictvím kabelu US. V rámci kaskády tepelných zdrojů vybavených jednotkou DIEATI, m, je regulace DIEATI podřízena hlavnímu V_F tepelným zdrojem nebo kaskádou tepelných zdrojů vybavenou rozhraním OpenTherm (). tepelnému zdroji. Pomocí kabelu US je možné vzájemně propojit až 20 regulací DIEATI, v závislosti na konfiguraci systému. Komunikace s kotli vybavenými připojením OpenTherm (viz strana 6) Regulátor DIEATI může být připojen k tepelnému zdroji vybavenému rozhraním (OpenTherm) pro jeho řízení v závislosti na potřebě a venkovní teplotě. Pokud je používaná v rámci kaskády, musí být každý z kotlů vybaven rozhraním (balení AD 286 nebo AD 28), dostupným v rámci příslušenství.

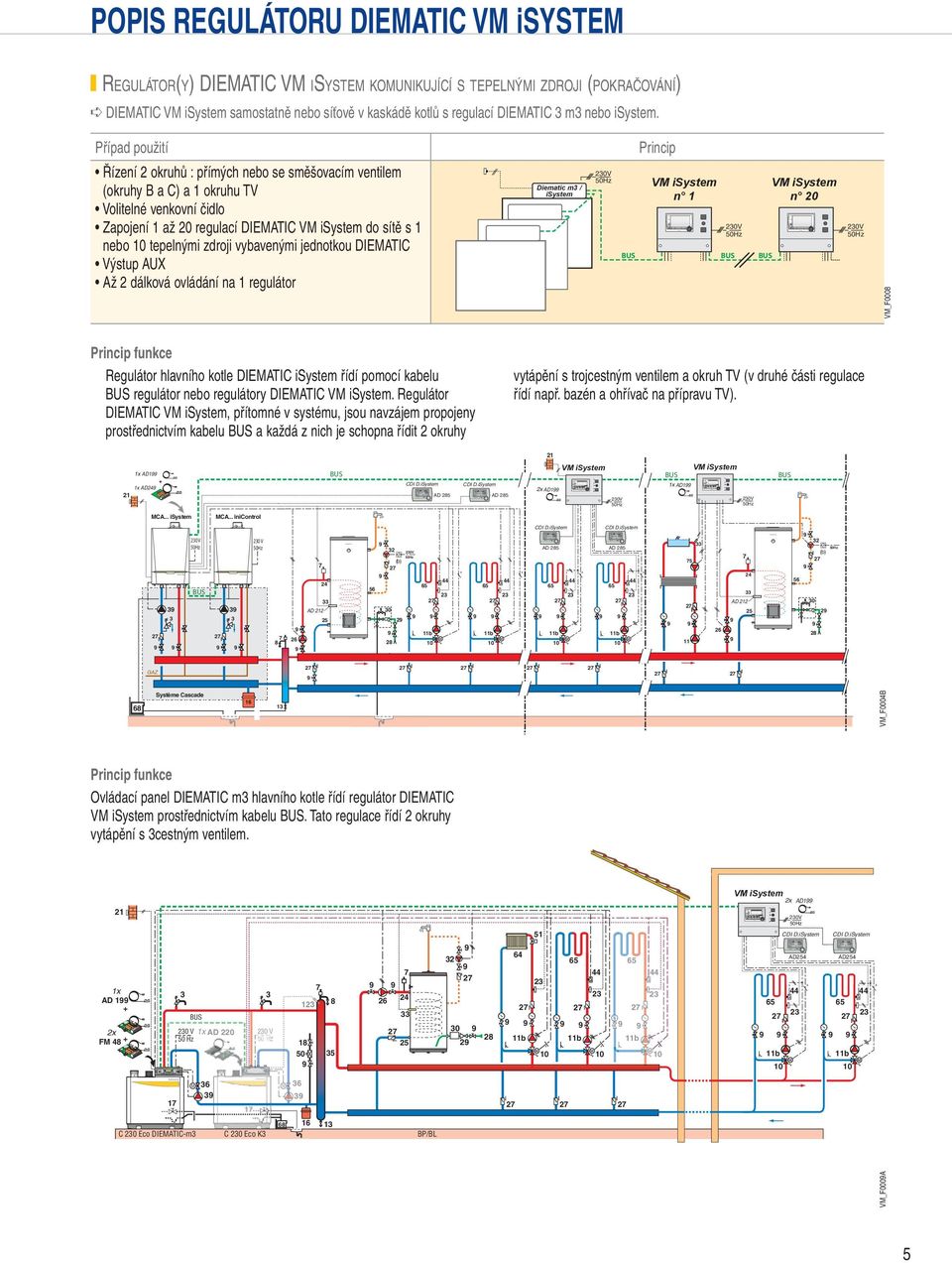

5 TS TS 0 l AUX TS :2 ODE :2 ODE :2 ODE AT :2 ODE AT AT :2 ODE :2 ODE US I Interface POPIS REGUÁTORU DIEATI V isyste D US RegulátoR(y) diematic Vm isystem komuikující s tepelými zdroji (pokračováí) ê DIeatIc V isystem samostatně nebo síťově v kaskádě kotlů s regulací DIeatIc m nebo isystem. Případ použití Řízení 2 okruhů : přímých nebo se směšovacím ventilem (okruhy a c) a 1 okruhu tv Volitelné venkovní čidlo Zapojení 1 až 20 regulací DIeatIc V isystem do sítě s 1 nebo tepelnými zdroji vybavenými jednotkou DIeatIc Výstup aux až 2 dálková ovládání na 1 regulátor Diematic m / Princip n 1 US US US n 20 V_F0008 regulátor hlavního kotle DIeatIc isystem řídí pomocí kabelu us regulátor nebo regulátory DIeatIc V isystem. regulátor DIeatIc V isystem, přítomné v systému, jsou navzájem propojeny prostřednictvím kabelu us a každá z nich je schopna řídit 2 okruhy 1x AD1 + 1x AD2 A... 0 V US A... iniontrol 0 V AD 2 25 US E (b) 28 2 DI D. AD 285 DI D. AD 285 č.1(maitre) vytápění s trojcestným ventilem a okruh tv (v druhé části regulace řídí např. bazén a ohřívač na přípravu tv). 2x AD1 DI D. AD 285 DI D. AD 285 US 1x AD1 5 n AD US 56 2 (b) n GAZ US US US 68 Système ascade 16 1 V_F000 Ovládací panel DIeatIc m hlavního kotle řídí regulátor DIeatIc V isystem prostřednictvím kabelu us. tato regulace řídí 2 okruhy vytápění s cestným ventilem. F č. 1 ou interface V_F000 interface US US US 2x AD1 51 DI D. DI D. 1x AD 1 + 2x F 8 + US 0 V 1x AD V 50 Hz č. 1 č. 2 AD25 č. AD25 G O/ Eco DIEATI-m 0 Eco K P/ n 1 n 2 n V_F000A V_F000a 5 US US US US

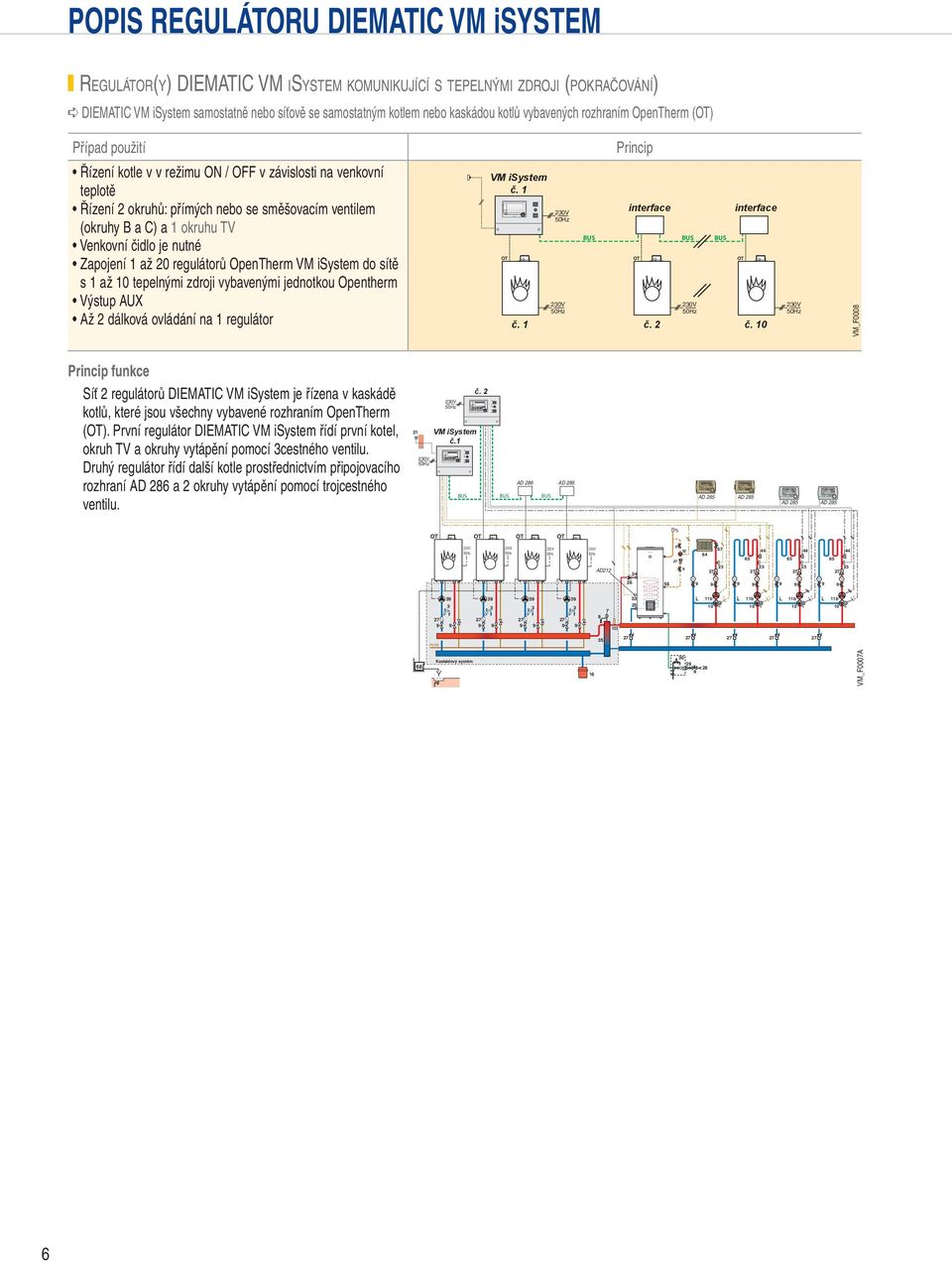

6 AT AT :2 ODE :2 ODE POPIS REGUÁTORU DIEATI V isyste RegulátoR(y) diematic Vm isystem komuikující s tepelými zdroji (pokračováí) ê DIeatIc V isystem samostatně nebo síťově se samostatným kotlem nebo kaskádou kotlů vybavených rozhraním Opentherm (Ot) Případ použití Řízení kotle v v režimu On / OFF v závislosti na venkovní teplotě Řízení 2 okruhů: přímých nebo se směšovacím ventilem (okruhy a c) a 1 okruhu tv Venkovní čidlo je nutné Zapojení 1 až 20 regulátorů Opentherm V isystem do sítě s 1 až tepelnými zdroji vybavenými jednotkou Opentherm Výstup aux až 2 dálková ovládání na 1 regulátor F č.1(maitre) č. 1 n 2 Princip ou US US US č. 1 interface US US US č. 2 n interface č. V_F0008 síť 2 regulátorů DIeatIc V isystem je řízena v kaskádě kotlů, které jsou všechny vybavené rozhraním Opentherm (Ot). První regulátor DIeatIc V isystem řídí první Gkotel, okruh tv a okruhy vytápění pomocí cestného ventilu. Druhý regulátor řídí další kotle prostřednictvím připojovacího rozhraní ad 286 a 2 okruhy vytápění pomocí trojcestného ventilu. H O/1 č.1 č. 2 AD 286 AD 286 US US US n 1 n 2 AD 285 AD V 0 V 0 V 0 V AD US US US US 25 Diematic m / O/1 8 O/1 O/1 1 5 PY n AD 285 AD Kaskádový systém V_F000a V_F000 V_F0008 6

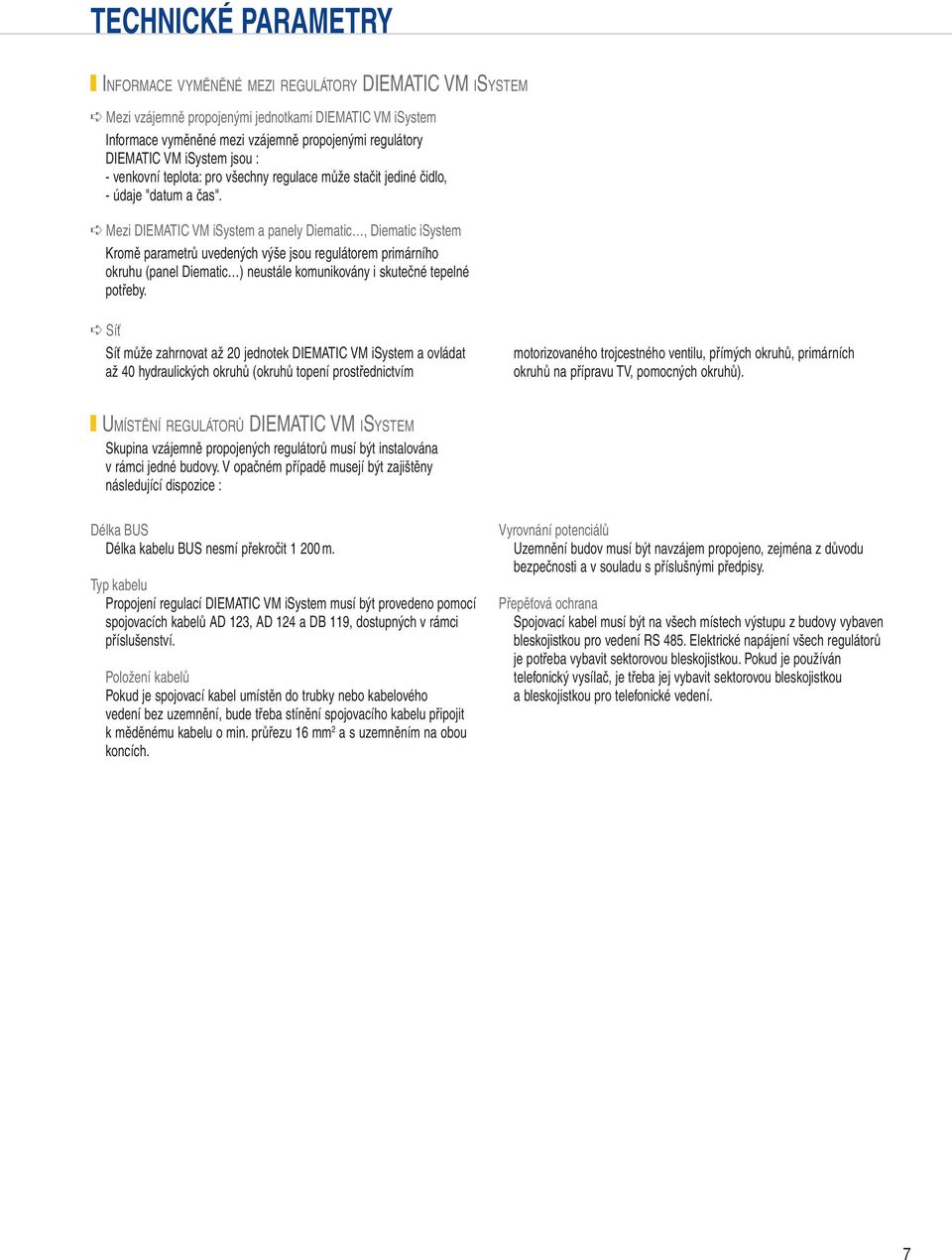

7 technické parametry Informace vyměněné mezi regulátory DIEATI ê ezi vzájemně propojenými jednotkami DIEATI Informace vyměněné mezi vzájemně propojenými regulátory DIEATI jsou : - venkovní teplota: pro všechny regulace může stačit jediné čidlo, - údaje "datum a čas". ê ezi DIEATI a panely Diematic, Diematic Kromě parametrů uvedených výše jsou regulátorem primárního okruhu (panel Diematic ) neustále komunikovány i skutečné tepelné potřeby. ê Síť Síť může zahrnovat až 20 jednotek DIEATI a ovládat až 0 hydraulických okruhů (okruhů topení prostřednictvím motorizovaného trojcestného ventilu, přímých okruhů, primárních okruhů na přípravu TV, pomocných okruhů). Umístění regulátorů DIEATI Skupina vzájemně propojených regulátorů musí být instalována v rámci jedné budovy. V opačném případě musejí být zajištěny následující dispozice : Délka US Délka kabelu US nesmí překročit m. Typ kabelu Propojení regulací DIEATI musí být provedeno pomocí spojovacích kabelů AD 1, AD 12 a D 11, dostupných v rámci příslušenství. Položení kabelů Pokud je spojovací kabel umístěn do trubky nebo kabelového vedení bez uzemnění, bude třeba stínění spojovacího kabelu připojit k měděnému kabelu o min. průřezu 16 mm 2 a s uzemněním na obou koncích. Vyrovnání potenciálů Uzemnění budov musí být navzájem propojeno, zejména z důvodu bezpečnosti a v souladu s příslušnými předpisy. Přepěťová ochrana Spojovací kabel musí být na všech místech výstupu z budovy vybaven bleskojistkou pro vedení RS 85. Elektrické napájení všech regulátorů je potřeba vybavit sektorovou bleskojistkou. Pokud je používán telefonický vysílač, je třeba jej vybavit sektorovou bleskojistkou a bleskojistkou pro telefonické vedení.

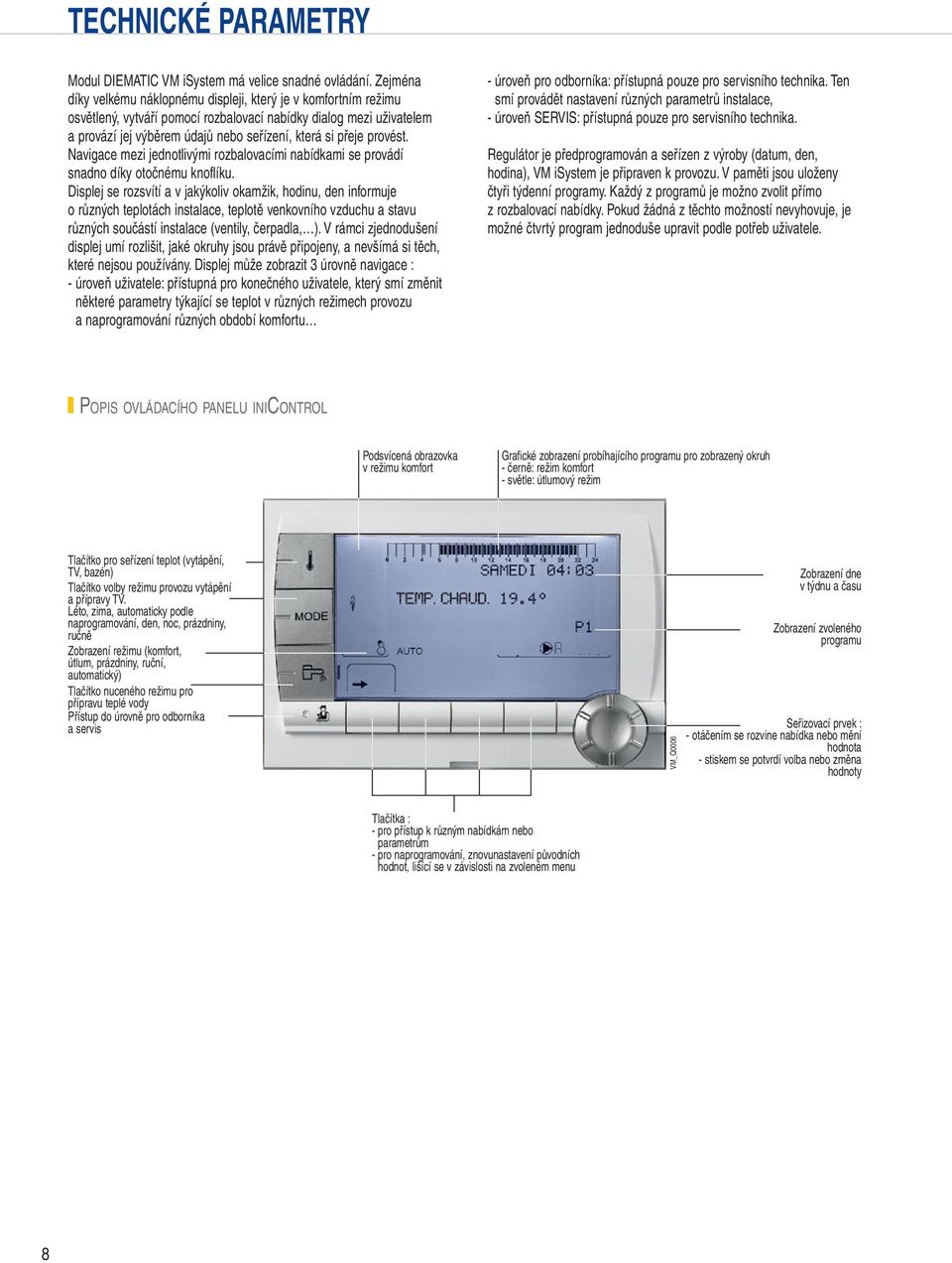

8 technické parametry odul DIEATI má velice snadné ovládání. Zejména díky velkému náklopnému displeji, který je v komfortním režimu osvětlený, vytváří pomocí rozbalovací nabídky dialog mezi uživatelem a provází jej výběrem údajů nebo seřízení, která si přeje provést. avigace mezi jednotlivými rozbalovacími nabídkami se provádí snadno díky otočnému knoflíku. Displej se rozsvítí a v jakýkoliv okamžik, hodinu, den informuje o různých teplotách instalace, teplotě venkovního vzduchu a stavu různých součástí instalace (ventily, čerpadla, ). V rámci zjednodušení displej umí rozlišit, jaké okruhy jsou právě připojeny, a nevšímá si těch, které nejsou používány. Displej může zobrazit úrovně navigace : - úroveň uživatele: přístupná pro konečného uživatele, který smí změnit některé parametry týkající se teplot v různých režimech provozu a naprogramování různých období komfortu - úroveň pro odborníka: přístupná pouze pro servisního technika. Ten smí provádět nastavení různých parametrů instalace, - úroveň SERVIS: přístupná pouze pro servisního technika. Regulátor je předprogramován a seřízen z výroby (datum, den, hodina), je připraven k provozu. V paměti jsou uloženy čtyři týdenní programy. Každý z programů je možno zvolit přímo z rozbalovací nabídky. Pokud žádná z těchto možností nevyhovuje, je možné čtvrtý program jednoduše upravit podle potřeb uživatele. Popis ovládacího panelu iniontrol Podsvícená obrazovka v režimu komfort Grafické zobrazení probíhajícího programu pro zobrazený okruh - černě: režim komfort - světle: útlumový režim Tlačítko pro seřízení teplot (vytápění, TV, bazén) Tlačítko volby režimu provozu vytápění a přípravy TV. éto, zima, automaticky podle naprogramování, den, noc, prázdniny, ručně Zobrazení režimu (komfort, útlum, prázdniny, ruční, automatický) Tlačítko nuceného režimu pro přípravu teplé vody Přístup do úrovně pro odborníka a servis V_Q0006 Zobrazení dne v týdnu a času Zobrazení zvoleného programu Seřizovací prvek : - otáčením se rozvine nabídka nebo mění hodnota - stiskem se potvrdí volba nebo změna hodnoty Tlačítka : - pro přístup k různým nabídkám nebo parametrům - pro naprogramování, znovunastavení původních hodnot, lišící se v závislosti na zvoleném menu 8

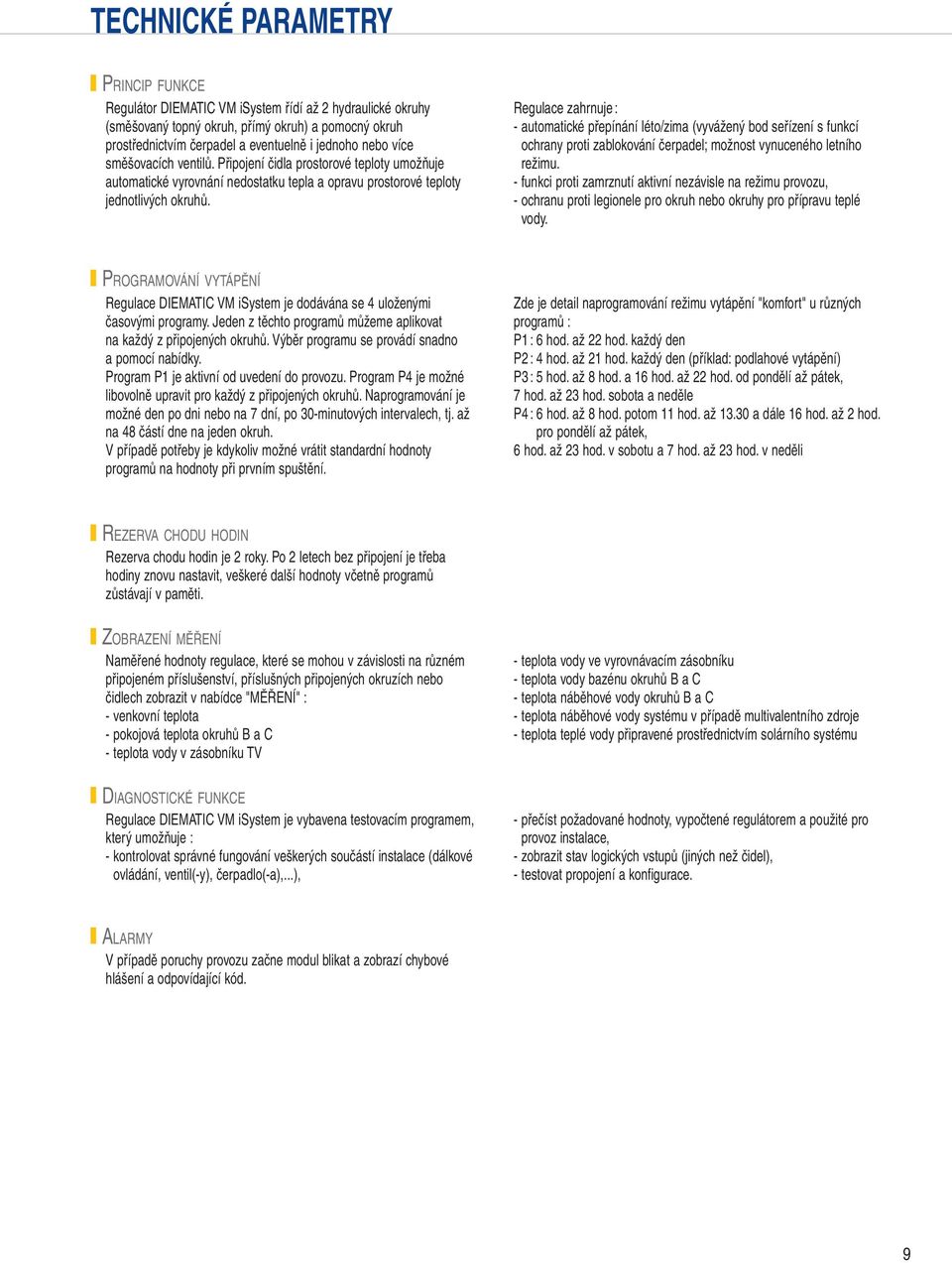

9 technické parametry Regulátor DIEATI řídí až 2 hydraulické okruhy (směšovaný topný okruh, přímý okruh) a pomocný okruh prostřednictvím čerpadel a eventuelně i jednoho nebo více směšovacích ventilů. Připojení čidla prostorové teploty umožňuje automatické vyrovnání nedostatku tepla a opravu prostorové teploty jednotlivých okruhů. Regulace zahrnuje : - automatické přepínání léto/zima (vyvážený bod seřízení s funkcí ochrany proti zablokování čerpadel; možnost vynuceného letního režimu. - funkci proti zamrznutí aktivní nezávisle na režimu provozu, - ochranu proti legionele pro okruh nebo okruhy pro přípravu teplé vody. Programování vytápění Regulace DIEATI je dodávána se uloženými časovými programy. Jeden z těchto programů můžeme aplikovat na každý z připojených okruhů. Výběr programu se provádí snadno a pomocí nabídky. Program P1 je aktivní od uvedení do provozu. Program P je možné libovolně upravit pro každý z připojených okruhů. aprogramování je možné den po dni nebo na dní, po 0-minutových intervalech, tj. až na 8 částí dne na jeden okruh. V případě potřeby je kdykoliv možné vrátit standardní hodnoty programů na hodnoty při prvním spuštění. Zde je detail naprogramování režimu vytápění "komfort" u různých programů : P1 : 6 hod. až 22 hod. každý den P2 : hod. až hod. každý den (příklad: podlahové vytápění) P : 5 hod. až 8 hod. a 16 hod. až 22 hod. od pondělí až pátek, hod. až hod. sobota a neděle P : 6 hod. až 8 hod. potom 11 hod. až 1.0 a dále 16 hod. až 2 hod. pro pondělí až pátek, 6 hod. až hod. v sobotu a hod. až hod. v neděli Rezerva chodu hodin Rezerva chodu hodin je 2 roky. Po 2 letech bez připojení je třeba hodiny znovu nastavit, veškeré další hodnoty včetně programů zůstávají v paměti. Zobrazení měření aměřené hodnoty regulace, které se mohou v závislosti na různém připojeném příslušenství, příslušných připojených okruzích nebo čidlech zobrazit v nabídce "ĚŘEÍ" : - venkovní teplota - pokojová teplota okruhů a - teplota vody v zásobníku TV - teplota vody ve vyrovnávacím zásobníku - teplota vody bazénu okruhů a - teplota náběhové vody okruhů a - teplota náběhové vody systému v případě multivalentního zdroje - teplota teplé vody připravené prostřednictvím solárního systému Diagnostické funkce Regulace DIEATI je vybavena testovacím programem, který umožňuje : - kontrolovat správné fungování veškerých součástí instalace (dálkové ovládání, ventil(-y), čerpadlo(-a),...), - přečíst požadované hodnoty, vypočtené regulátorem a použité pro provoz instalace, - zobrazit stav logických vstupů (jiných než čidel), - testovat propojení a konfigurace. Alarmy V případě poruchy provozu začne modul blikat a zobrazí chybové hlášení a odpovídající kód.

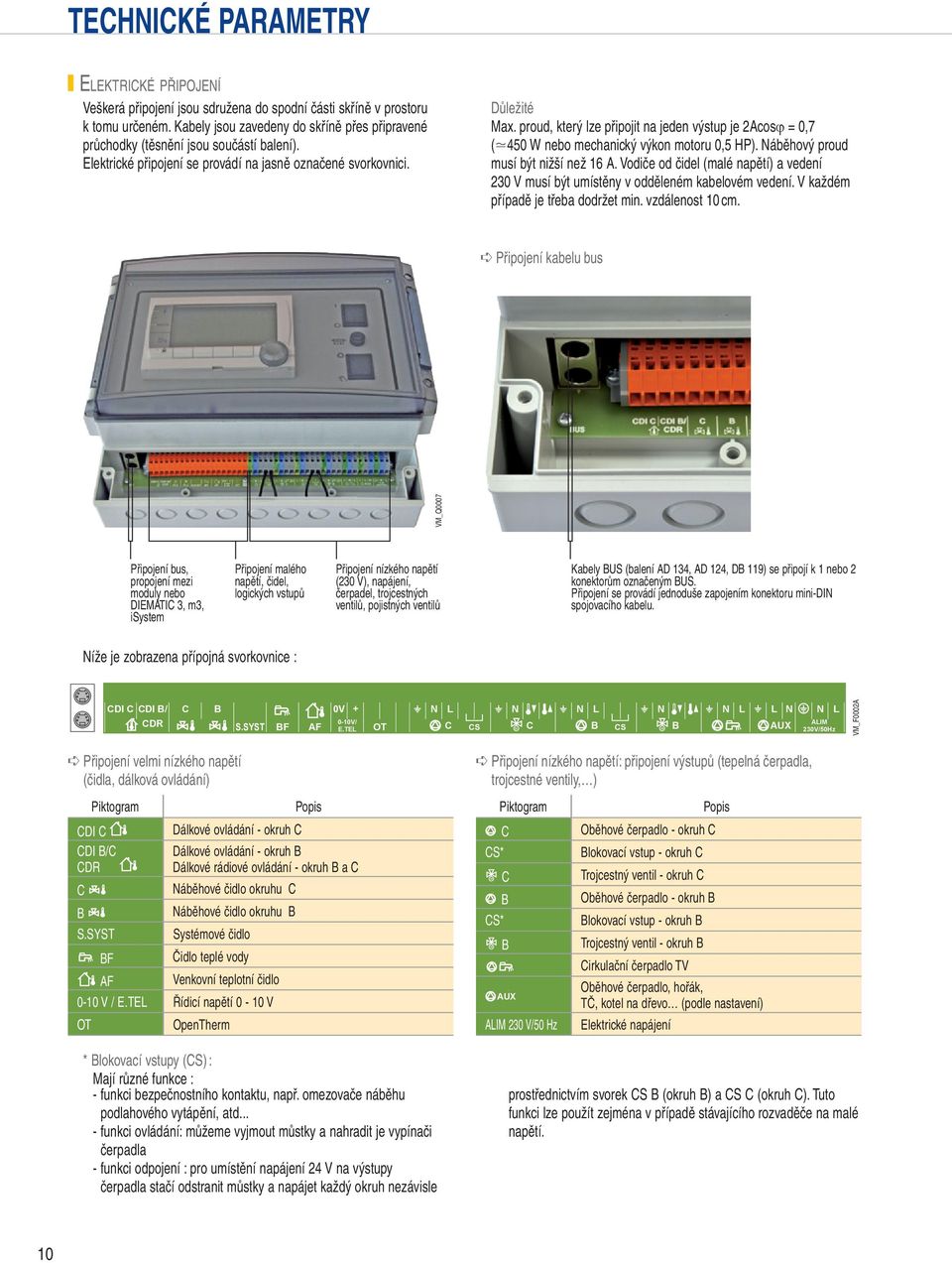

10 technické parametry Elektrické připojení Veškerá připojení jsou sdružena do spodní části skříně v prostoru k tomu určeném. Kabely jsou zavedeny do skříně přes připravené průchodky (těsnění jsou součástí balení). Elektrické připojení se provádí na jasně označené svorkovnici. Důležité ax. proud, který lze připojit na jeden výstup je 2Acosj = 0, ( 50 W nebo mechanický výkon motoru 0,5 HP). áběhový proud musí být nižší než 16 A. Vodiče od čidel (malé napětí) a vedení 0 V musí být umístěny v odděleném kabelovém vedení. V každém případě je třeba dodržet min. vzdálenost cm. ê Připojení kabelu bus V_Q000 V_Q0008 Připojení bus, propojení mezi moduly nebo DIEATI, m, Připojení malého napětí, čidel, logických vstupů Připojení nízkého napětí (0 V), napájení, čerpadel, trojcestných ventilů, pojistných ventilů Kabely US (balení AD 1, AD 12, D 11) se připojí k 1 nebo 2 konektorům označeným US. Připojení se provádí jednoduše zapojením konektoru mini-di spojovacího kabelu. íže je zobrazena přípojná svorkovnice : S.SYST F AF S.SYST DI / DI DR DI / S.SYST DR DI S.SYST DI / F AF DR DI / DR S.SYST S.SYST S.SYST S.SYST F F DI DI / DR ê Připojení velmi nízkého napětí (čidla, dálková ovládání) S.SYST F AF 0V + 0-V/ E.TE Piktogram Popis 0V + 0-V/ 0V + DI Dálkové ovládání S - E.TE okruh S 0-V/ F AF S E.TE DI / Dálkové ovládání - okruh 0V + 0V + DR Dálkové rádiové ovládání - okruh a 0-V/ 0-V/ 0V + FS.SYSTAF F S E.TEAF S E.TE 0V + 0-V/ S.SYST F áběhové AF E.TEčidlo okruhu S 0-V/ 0V + S E.TE S 0-V/ S.SYST F áběhové AF E.TEčidlo okruhu S 0V + S.SYST Systémové čidlo 0-V/ S.SYST F AF S E.TE 0V 0V + + F Čidlo teplé vody 0-V/ 0-V/ F F AF AF S E.TE S E.TE 0V 0V + AF+ Venkovní teplotní čidlo 0-V/ AF 0-V/ S E.TE S E.TE S 0- V / E.TE Řídicí napětí 0 - V OpenTherm AF S S AUX ê Připojení nízkého napětí: připojení výstupů (tepelná čerpadla, trojcestné ventily, ) Piktogram Popis Oběhové čerpadlo - okruh lokovací vstup - okruh Trojcestný ventil - okruh Oběhové čerpadlo - okruh lokovací vstup - okruh Trojcestný ventil - okruh irkulační čerpadlo TV Oběhové čerpadlo, hořák, TČ, kotel na dřevo (podle nastavení) Elektrické napájení AI AUX / AI S AUX / S* V_F0002A V_F0002A AI S AUX AI S AUX / / AI S AUX / AI V_F0002A V_F0002A AUX / V_F0002A AI S AUX / S* V_F0002A V_F0002A AI S AUX / AI AI S V_F0002A S AUX AUX / / AI S V_F0002A V_F0002A AUX AI / AUX / V_F0002A V_F0002A AI 0 V/50 Hz AI / V_F0002A V_F0002A * lokovací vstupy (S) : ají různé funkce : - funkci bezpečnostního kontaktu, např. omezovače náběhu podlahového vytápění, atd... - funkci ovládání: můžeme vyjmout můstky a nahradit je vypínači čerpadla - funkci odpojení : pro umístění napájení 2 V na výstupy čerpadla stačí odstranit můstky a napájet každý okruh nezávisle prostřednictvím svorek S (okruh ) a S (okruh ). Tuto funkci lze použít zejména v případě stávajícího rozvaděče na malé napětí.

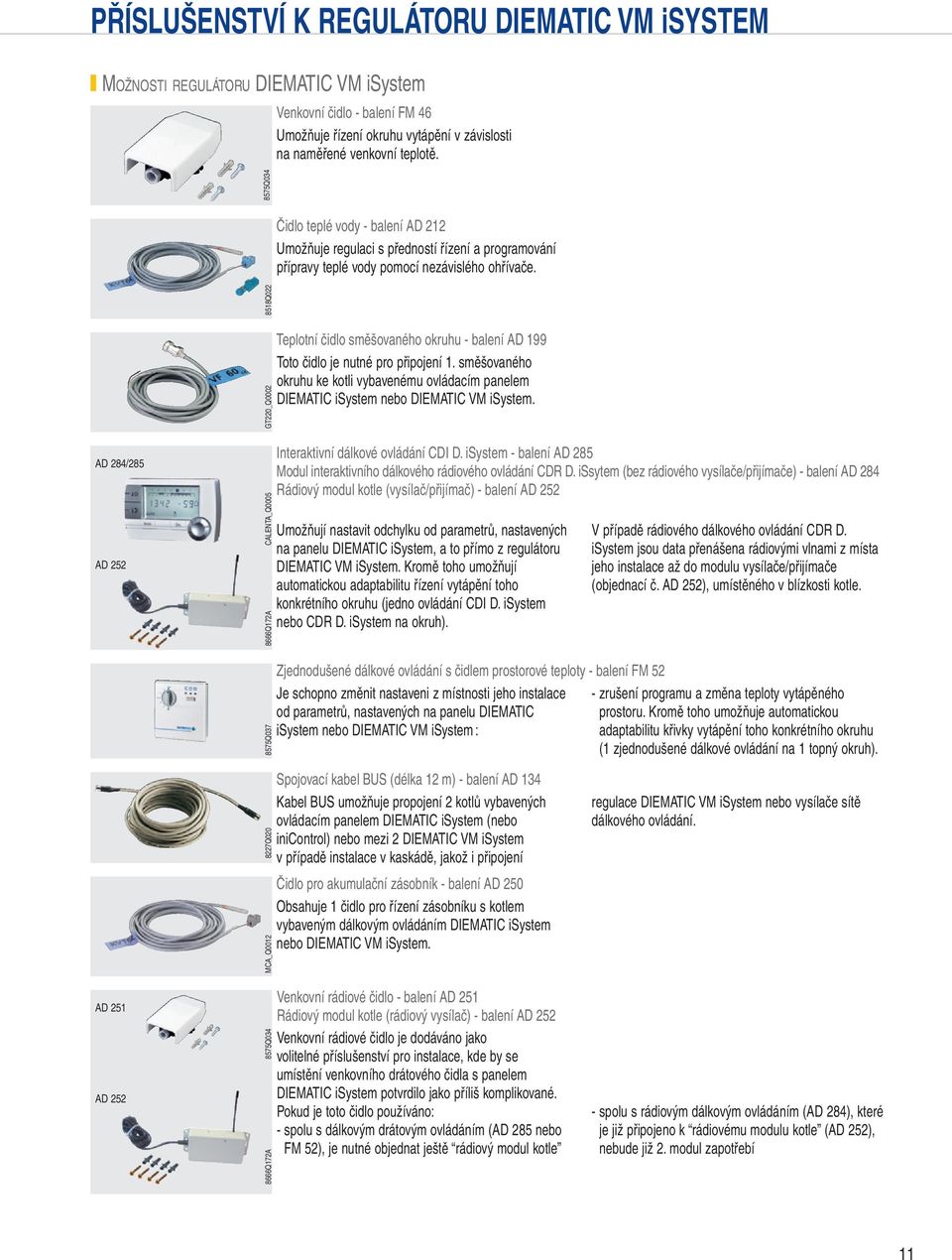

11 Příslušenství k REGUÁTORU DIEATI V isystem ožnosti regulátoru DIEATI Venkovní čidlo - balení F 6 Umožňuje řízení okruhu vytápění v závislosti na naměřené venkovní teplotě. AD 28/285 AD Q12A AETA_Q Q0 Čidlo teplé vody - balení AD 2 Umožňuje regulaci s předností řízení a programování přípravy teplé vody pomocí nezávislého ohřívače. 8518Q022 GT220_Q0002 Teplotní čidlo směšovaného okruhu - balení AD 1 Toto čidlo je nutné pro připojení 1. směšovaného okruhu ke kotli vybavenému ovládacím panelem DIEATI nebo DIEATI. Interaktivní dálkové ovládání DI D. - balení AD 285 odul interaktivního dálkového rádiového ovládání DR D. issytem (bez rádiového vysílače/přijímače) - balení AD 28 Rádiový modul kotle (vysílač/přijímač) - balení AD 252 Umožňují nastavit odchylku od parametrů, nastavených na panelu DIEATI, a to přímo z regulátoru DIEATI. Kromě toho umožňují automatickou adaptabilitu řízení vytápění toho konkrétního okruhu (jedno ovládání DI D. nebo DR D. na okruh). V případě rádiového dálkového ovládání DR D. jsou data přenášena rádiovými vlnami z místa jeho instalace až do modulu vysílače/přijímače (objednací č. AD 252), umístěného v blízkosti kotle. 855Q0 Zjednodušené dálkové ovládání s čidlem prostorové teploty - balení F 52 Je schopno změnit nastaveni z místnosti jeho instalace od parametrů, nastavených na panelu DIEATI nebo DIEATI : - zrušení programu a změna teploty vytápěného prostoru. Kromě toho umožňuje automatickou adaptabilitu křivky vytápění toho konkrétního okruhu (1 zjednodušené dálkové ovládání na 1 topný okruh). 82Q020 Spojovací kabel US (délka 12 m) - balení AD 1 Kabel US umožňuje propojení 2 kotlů vybavených ovládacím panelem DIEATI (nebo iniontrol) nebo mezi 2 DIEATI v případě instalace v kaskádě, jakož i připojení regulace DIEATI nebo vysílače sítě dálkového ovládání. A_Q0012 Čidlo pro akumulační zásobník - balení AD 250 Obsahuje 1 čidlo pro řízení zásobníku s kotlem vybaveným dálkovým ovládáním DIEATI nebo DIEATI. AD 251 AD Q12A 855Q0 Venkovní rádiové čidlo - balení AD 251 Rádiový modul kotle (rádiový vysílač) - balení AD 252 Venkovní rádiové čidlo je dodáváno jako volitelné příslušenství pro instalace, kde by se umístění venkovního drátového čidla s panelem DIEATI potvrdilo jako příliš komplikované. Pokud je toto čidlo používáno: - spolu s dálkovým drátovým ovládáním (AD 285 nebo F 52), je nutné objednat ještě rádiový modul kotle - spolu s rádiovým dálkovým ovládáním (AD 28), které je již připojeno k rádiovému modulu kotle (AD 252), nebude již 2. modul zapotřebí 11

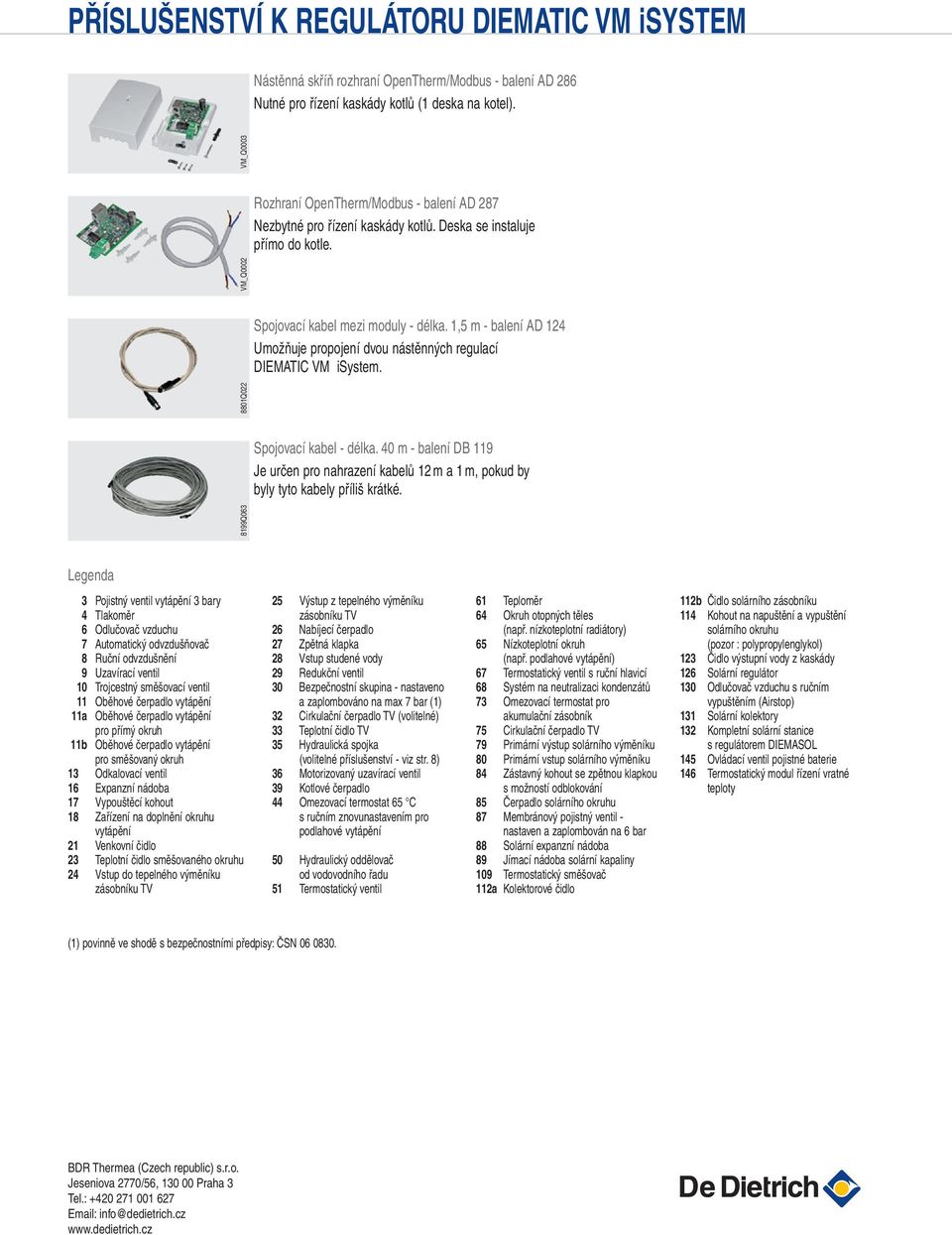

12 Příslušenství k REGUÁTORU DIEATI V isystem ástěnná skříň rozhraní OpenTherm/odbus - balení AD 286 utné pro řízení kaskády kotlů (1 deska na kotel). V_Q000 Rozhraní OpenTherm/odbus - balení AD 28 ezbytné pro řízení kaskády kotlů. Deska se instaluje přímo do kotle. V_Q0002 Spojovací kabel mezi moduly - délka. 1,5 m - balení AD 12 Umožňuje propojení dvou nástěnných regulací DIEATI. 8801Q022 Spojovací kabel - délka. 0 m - balení D 11 Je určen pro nahrazení kabelů 12 m a 1 m, pokud by byly tyto kabely příliš krátké. 81Q06 egenda Pojistný ventil vytápění y Tlakoměr 6 Odlučovač vzduchu automatický odvzdušňovač 8 Ruční odvzdušnění uzavírací ventil trojcestný směšovací ventil 11 Oběhové čerpadlo vytápění 11a Oběhové čerpadlo vytápění pro přímý okruh Oběhové čerpadlo vytápění pro směšovaný okruh 1 Odkalovací ventil 16 expanzní nádoba 1 Vypouštěcí kohout 18 Zařízení na doplnění okruhu vytápění Venkovní čidlo teplotní čidlo směšovaného okruhu 2 Vstup do tepelného výměníku zásobníku TV 25 Výstup z tepelného výměníku zásobníku TV 26 nabíjecí čerpadlo Zpětná klapka 28 Vstup studené vody 2 redukční ventil 0 ezpečnostní skupina - nastaveno a zaplombováno na max (1) 2 cirkulační čerpadlo TV (volitelné) teplotní čidlo TV 5 Hydraulická spojka (volitelné příslušenství - viz str. 8) 6 otorizovaný uzavírací ventil Kotlové čerpadlo Omezovací termostat s ručním znovunastavením pro podlahové vytápění 50 Hydraulický oddělovač od vodovodního řadu 51 termostatický ventil 61 teploměr 6 Okruh otopných těles (např. nízkoteplotní radiátory) nízkoteplotní okruh (např. podlahové vytápění) 6 termostatický ventil s ruční hlavicí 68 systém na neutralizaci kondenzátů Omezovací termostat pro akumulační zásobník 5 cirkulační čerpadlo TV Primární výstup solárního výměníku 80 Primární vstup solárního výměníku 8 Zástavný kohout se zpětnou klapkou s možností odblokování 85 Čerpadlo solárního okruhu 8 embránový pojistný ventil - nastaven a zaplombován na 6 88 solární expanzní nádoba 8 Jímací nádoba solární kapaliny termostatický směšovač 112a Kolektorové čidlo 112b Čidlo solárního zásobníku 11 Kohout na napuštění a vypuštění solárního okruhu (pozor : polypropylenglykol) 1 Čidlo výstupní vody z kaskády 126 Solární regulátor 10 Odlučovač vzduchu s ručním vypuštěním (Airstop) 11 solární kolektory 12 Kompletní solární stanice s regulátorem DIEASO 15 Ovládací ventil pojistné baterie 16 termostatický modul řízení vratné teploty (1) povinně ve shodě s bezpečnostními předpisy: ČS DR Thermea (zech republic) s.r.o. Jeseniova 0/56, Praha Tel.: info@dedietrich.cz
