ZŠ Na Líše 936/16, P4, k.ú. Michle -

Rozměr: px

Začít zobrazení ze stránky:

Download "ZŠ Na Líše 936/16, P4, k.ú. Michle -"

Ivo Šimek
před 8 lety
Počet zobrazení:

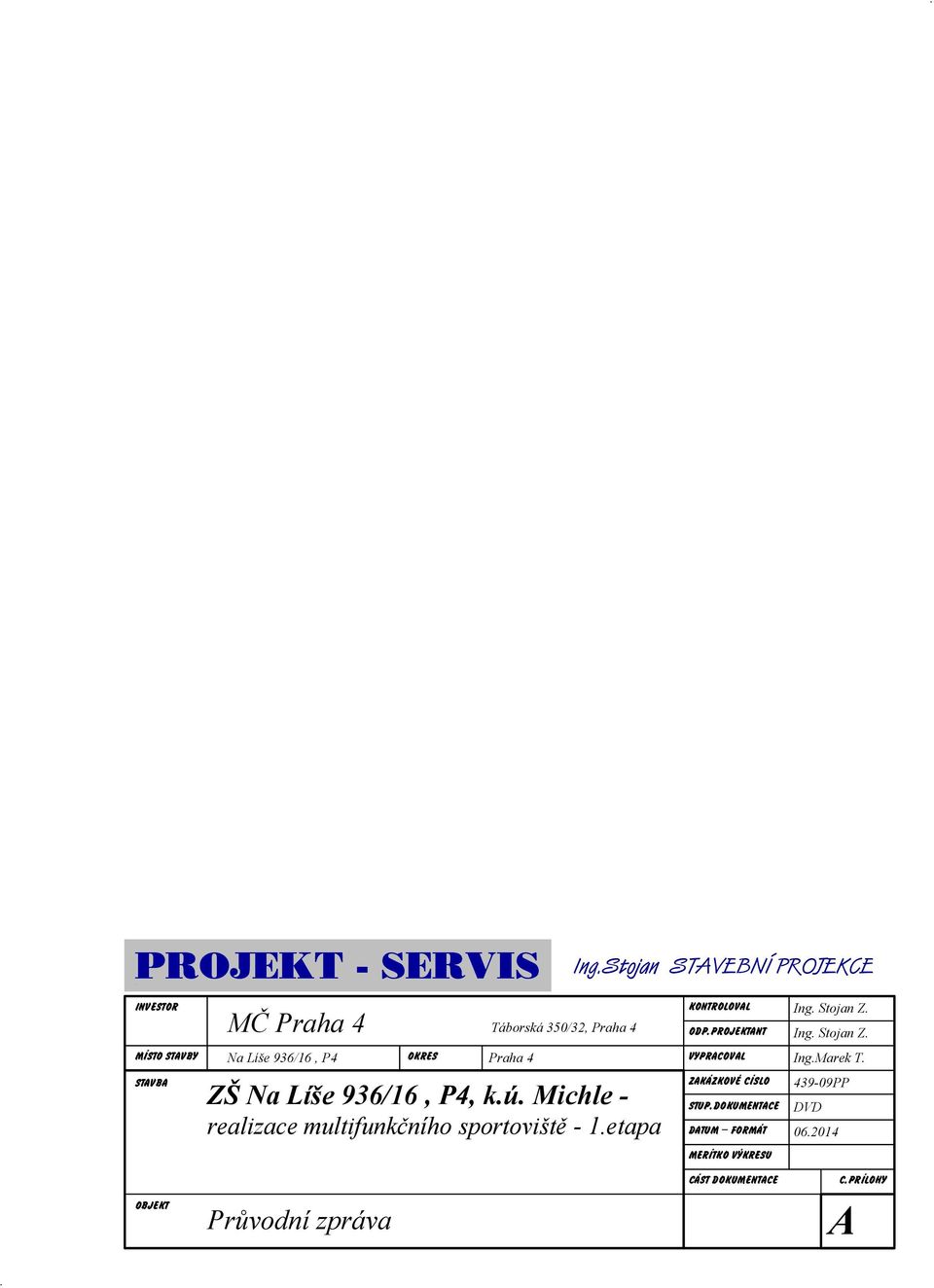

1 DESIGN BY ing.arch. Stojan D. PROJEKT - SERVIS Ing.Stojan STAVEBNÍ PROJEKCE INVESTOR MČ Praha 4 Táborská 350/32, Praha 4 KONTROLOVAL ODP.PROJEKTANT Ing. Stojan Z. Ing. Stojan Z. MÍSTO STAVBY Na Líše 936/16, P4 OKRES Praha 4 VYPRACOVAL Ing.Marek T. STAVBA ZŠ Na Líše 936/16, P4, k.ú. Michle - realizace multifunkčního sportoviště - 1.etapa ZAKÁZKOVÉ CÍSLO STUP.DOKUMENTACE DATUM - FORMÁT PP DVD MERÍTKO VÝKRESU OBJEKT Průvodní zpráva CÁST DOKUMENTACE C.PRÍLOHY A

Ing. Stojan Z. MÍSTO STAVBY Na Líše 936/16, P4 OKRES Praha 4 VYPRACOVAL Ing.Marek T. STAVBA ZŠ Na Líše 936/16, P4, k.ú.

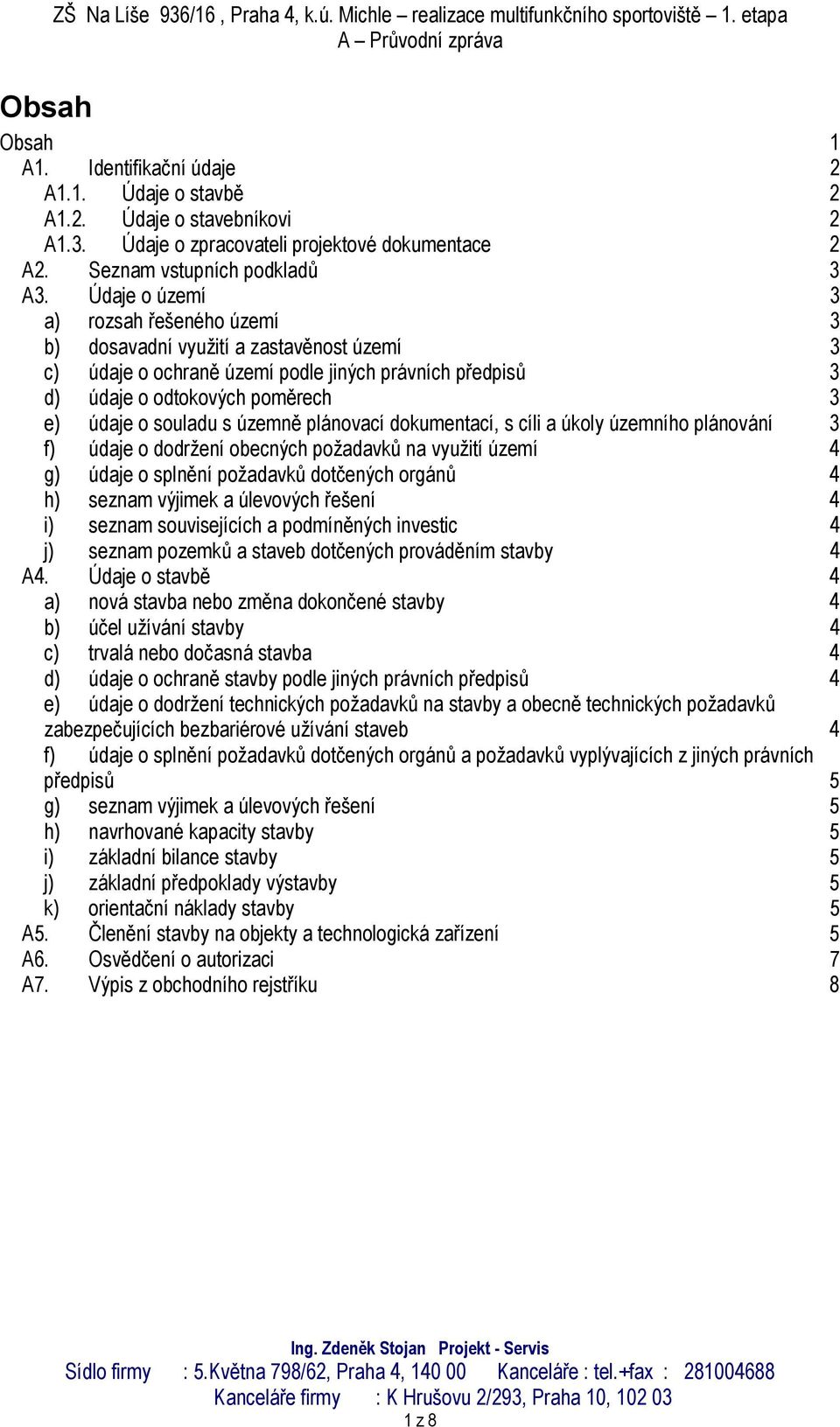

2 Obsah Obsah 1 A1. Identifikační údaje 2 A1.1. Údaje o stavbě 2 A1.2. Údaje o stavebníkovi 2 A1.3. Údaje o zpracovateli projektové dokumentace 2 A2. Seznam vstupních podkladů 3 A3. Údaje o území 3 a) rozsah řešeného území 3 b) dosavadní využití a zastavěnost území 3 c) údaje o ochraně území podle jiných právních předpisů 3 d) údaje o odtokových poměrech 3 e) údaje o souladu s územně plánovací dokumentací, s cíli a úkoly územního plánování 3 f) údaje o dodržení obecných požadavků na využití území 4 g) údaje o splnění požadavků dotčených orgánů 4 h) seznam výjimek a úlevových řešení 4 i) seznam souvisejících a podmíněných investic 4 j) seznam pozemků a staveb dotčených prováděním stavby 4 A4. Údaje o stavbě 4 a) nová stavba nebo změna dokončené stavby 4 b) účel užívání stavby 4 c) trvalá nebo dočasná stavba 4 d) údaje o ochraně stavby podle jiných právních předpisů 4 e) údaje o dodržení technických požadavků na stavby a obecně technických požadavků zabezpečujících bezbariérové užívání staveb 4 f) údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů 5 g) seznam výjimek a úlevových řešení 5 h) navrhované kapacity stavby 5 i) základní bilance stavby 5 j) základní předpoklady výstavby 5 k) orientační náklady stavby 5 A5. Členění stavby na objekty a technologická zařízení 5 A6. Osvědčení o autorizaci 7 A7. Výpis z obchodního rejstříku 8 1 z 8

územně plánovací dokumentací, s cíli a úkoly územního plánování 3 f) údaje o dodržení obecných požadavků na využití území 4 g) údaje o splnění požadavků dotčených orgánů 4 h) seznam výjimek a

3 A1. Identifikační údaje A1.1. Údaje o stavbě a) název stavby : ZŠ Na Líše 936/16, Praha 4, k.ú. Michle realizace multifunkčního sportoviště 1. etapa b) místo stavby: Na Líše 936/16, Praha 4, k.ú. Michle c) předmět PD: Dokumentace pro výběr zhotovitele ve členění prováděcího projektu A1.2. Údaje o stavebníkovi Investor : MČ Praha 4, Antala Staška 2059/80b, Praha 4, , IČ A1.3. Údaje o zpracovateli projektové dokumentace Zpracovatelé projektu: profese firma / jméno telefon / fax mobil Hlavní projektant Ing. Z. Stojan ČKAIT 6094 pozemní stavby projektservis@volny.cz Koordinace projektu a stavební část Ing. T. Marek marek.projektservis@seznam.cz Zástupce investora Ing. L. Kadlec Libor.Kadlec@praha4.cz Požárně bezpečnostní Ing. P. Machová ČKAIT řešení petra.machova@volny.cz ZTI Ing. R. Mrňák ČKAIT ambit.projekce@seznam.cz Elektro silno a slabo P. Mohr pavel.mohr@tiscali.cz Statika Ing. V. Chmelař ladachmelar@gmail.com Rozpočet J. Artl j.artl@seznam.cz 2 z 8

84 A1.3. Údaje o zpracovateli projektové dokumentace Zpracovatelé projektu: profese firma / jméno telefon / fax mobil e-mail Hlavní projektant Ing. Z. Stojan ČKAIT 6094 pozemní stavby 281 004 688 projektservis@volny.

4 A2. Seznam vstupních podkladů 1. Požadavky a návrh investora 2. Původní dokumentace poskytnutá investorem 3. Katastrální mapa, výpisy z katastru nemovitostí 4. Závěry ze stavebně technického průzkumu 5. Hydrogeologický průzkum řešící současně i základové poměry 6. Měření Radonu 7. Polohopisné a výškopisné zaměření dotčeného pozemku 8. Dendrologický průzkum 9. Hluková studie 10. Inženýrská činnost (územní rozhodnutí, stavební povolení, stanoviska DOSS a správců inženýrských sítí) A3. Údaje o území a) rozsah řešeného území Jedná se o pozemek k.č. 1833/29, k.ú. Michle, tedy východní část pozemků školy. Jedná se o velmi mírný jižní svah tvaru přibližně obdélníku. Na severní straně je pozemek uzavřen budovou ZŠ s průchody kolem objektu, přičemž na straně severní je kolem budovy zpevněný vjezd k řešené ploše k.č. 1838/5. Kolem areálu školy v návaznosti na ulice Na Záhonech, Mezipolí, Na Líše a Na Lánech jsou bytové domy nebo solitérní RD. Staveniště má stávající oplocení, vrata jsou u obslužné komunikace a také z ulice Mezipolí na nezpevněnou část zahrady. Tato vrata budou v rámci stavby využívána dle zvážení zhotovitele a stanoviska správce navazující komunikace. Více, viz výkresová část ve stavebně architektonické části projektu a situace. b) dosavadní využití a zastavěnost území Řešená lokalita se nachází v zastavěné části obce, na území městského obvodu Praha 4 hlavního města Prahy. Dle platného územního plánu se jedná o území označené VVS, tedy určené pro mateřské, základní a střední školy. c) údaje o ochraně území podle jiných právních předpisů Kromě požadavků územního plánu nejsou známy jiné požadavky na ochranu území. d) údaje o odtokových poměrech Odtokové poměry v území se mění. K zasakování většího rozsahu zpevněných ploch bude využito nově vytvořených vsakovacích těles. Dimenze těchto z voštinových bloků sestavených těles vycházejí ze závěru vsakovací zkoušky v rámci hydrogeologického průzkumu. Bylo řešeno v rámci samostatného vodoprávního řízení. e) údaje o souladu s územně plánovací dokumentací, s cíli a úkoly územního plánování Projekt je v souladu s cíly a úkoly územního plánování. 3 z 8

Dendrologický průzkum 9. Hluková studie 10. Inženýrská činnost (územní rozhodnutí, stavební povolení, stanoviska DOSS a správců inženýrských sítí) A3.

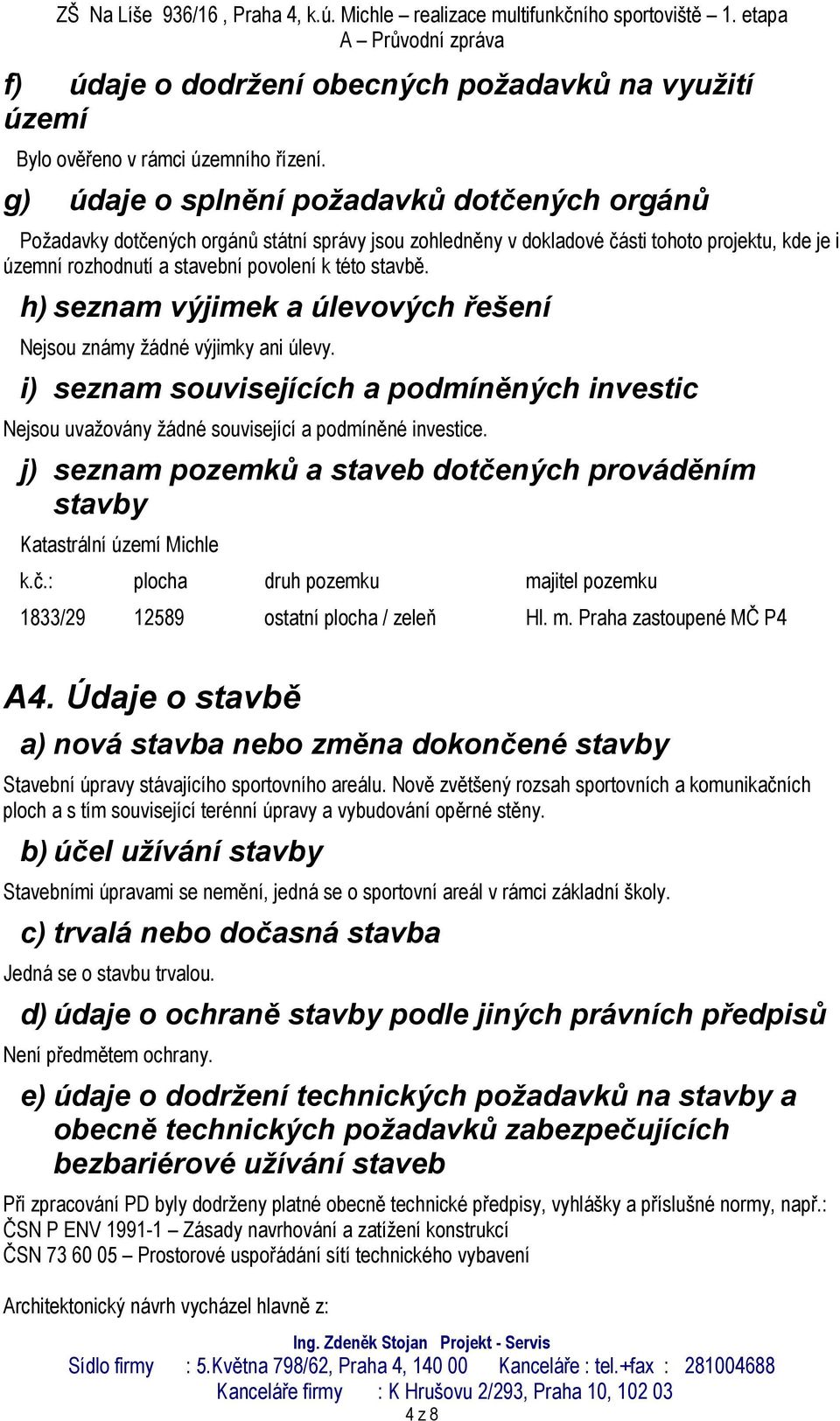

5 f) údaje o dodržení obecných požadavků na využití území Bylo ověřeno v rámci územního řízení. g) údaje o splnění požadavků dotčených orgánů Požadavky dotčených orgánů státní správy jsou zohledněny v dokladové části tohoto projektu, kde je i územní rozhodnutí a stavební povolení k této stavbě. h) seznam výjimek a úlevových řešení Nejsou známy žádné výjimky ani úlevy. i) seznam souvisejících a podmíněných investic Nejsou uvažovány žádné související a podmíněné investice. j) seznam pozemků a staveb dotčených prováděním stavby Katastrální území Michle k.č.: plocha druh pozemku majitel pozemku 1833/ ostatní plocha / zeleň Hl. m. Praha zastoupené MČ P4 A4. Údaje o stavbě a) nová stavba nebo změna dokončené stavby Stavební úpravy stávajícího sportovního areálu. Nově zvětšený rozsah sportovních a komunikačních ploch a s tím související terénní úpravy a vybudování opěrné stěny. b) účel užívání stavby Stavebními úpravami se nemění, jedná se o sportovní areál v rámci základní školy. c) trvalá nebo dočasná stavba Jedná se o stavbu trvalou. d) údaje o ochraně stavby podle jiných právních předpisů Není předmětem ochrany. e) údaje o dodržení technických požadavků na stavby a obecně technických požadavků zabezpečujících bezbariérové užívání staveb Při zpracování PD byly dodrženy platné obecně technické předpisy, vyhlášky a příslušné normy, např.: ČSN P ENV Zásady navrhování a zatížení konstrukcí ČSN Prostorové uspořádání sítí technického vybavení Architektonický návrh vycházel hlavně z: 4 z 8

h) seznam výjimek a úlevových řešení Nejsou známy žádné výjimky ani úlevy. i) seznam souvisejících a podmíněných investic Nejsou uvažovány žádné související a podmíněné investice.

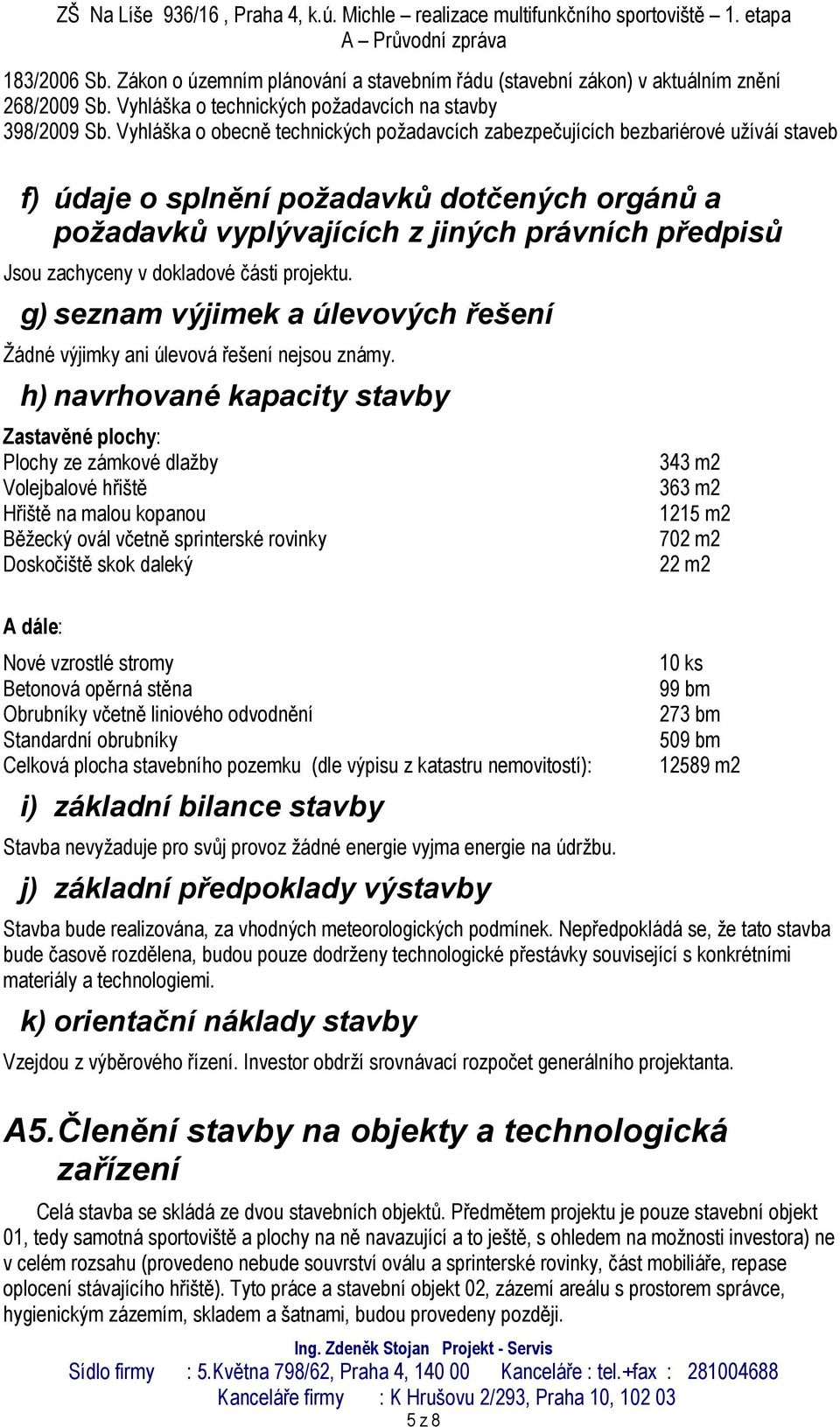

6 183/2006 Sb. Zákon o územním plánování a stavebním řádu (stavební zákon) v aktuálním znění 268/2009 Sb. Vyhláška o technických požadavcích na stavby 398/2009 Sb. Vyhláška o obecně technických požadavcích zabezpečujících bezbariérové užíváí staveb f) údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů Jsou zachyceny v dokladové části projektu. g) seznam výjimek a úlevových řešení Žádné výjimky ani úlevová řešení nejsou známy. h) navrhované kapacity stavby Zastavěné plochy: Plochy ze zámkové dlažby Volejbalové hřiště Hřiště na malou kopanou Běžecký ovál včetně sprinterské rovinky Doskočiště skok daleký A dále: Nové vzrostlé stromy Betonová opěrná stěna Obrubníky včetně liniového odvodnění Standardní obrubníky Celková plocha stavebního pozemku (dle výpisu z katastru nemovitostí): i) základní bilance stavby Stavba nevyžaduje pro svůj provoz žádné energie vyjma energie na údržbu. j) základní předpoklady výstavby 343 m2 363 m m2 702 m2 22 m2 10 ks 99 bm 273 bm 509 bm m2 Stavba bude realizována, za vhodných meteorologických podmínek. Nepředpokládá se, že tato stavba bude časově rozdělena, budou pouze dodrženy technologické přestávky související s konkrétními materiály a technologiemi. k) orientační náklady stavby Vzejdou z výběrového řízení. Investor obdrží srovnávací rozpočet generálního projektanta. A5. Členění stavby na objekty a technologická zařízení Celá stavba se skládá ze dvou stavebních objektů. Předmětem projektu je pouze stavební objekt 01, tedy samotná sportoviště a plochy na ně navazující a to ještě, s ohledem na možnosti investora) ne v celém rozsahu (provedeno nebude souvrství oválu a sprinterské rovinky, část mobiliáře, repase oplocení stávajícího hřiště). Tyto práce a stavební objekt 02, zázemí areálu s prostorem správce, hygienickým zázemím, skladem a šatnami, budou provedeny později. 5 z 8

v dokladové části projektu. g) seznam výjimek a úlevových řešení Žádné výjimky ani úlevová řešení nejsou známy.

7 Nicméně pro potřebu stavebního objektu SO.02 budou v rámci tohoto projektu provedeny všechny nutné přípojky (voda, kanalizace, elektro), které vedou pod zpevněnými plochami SO z 8

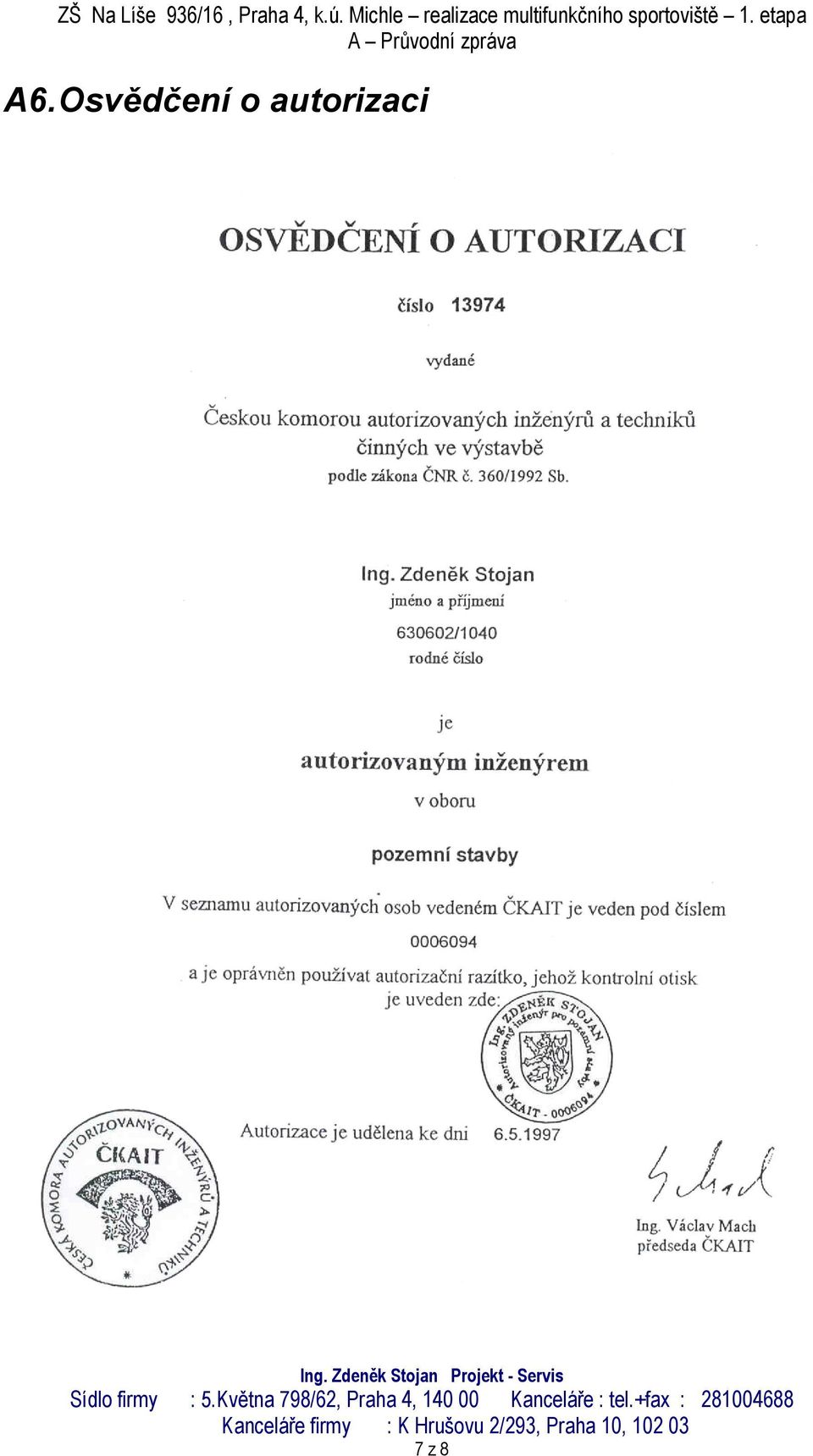

8 A6. Osvědčení o autorizaci 7 z 8

9 A7. Výpis z obchodního rejstříku 8 z 8
