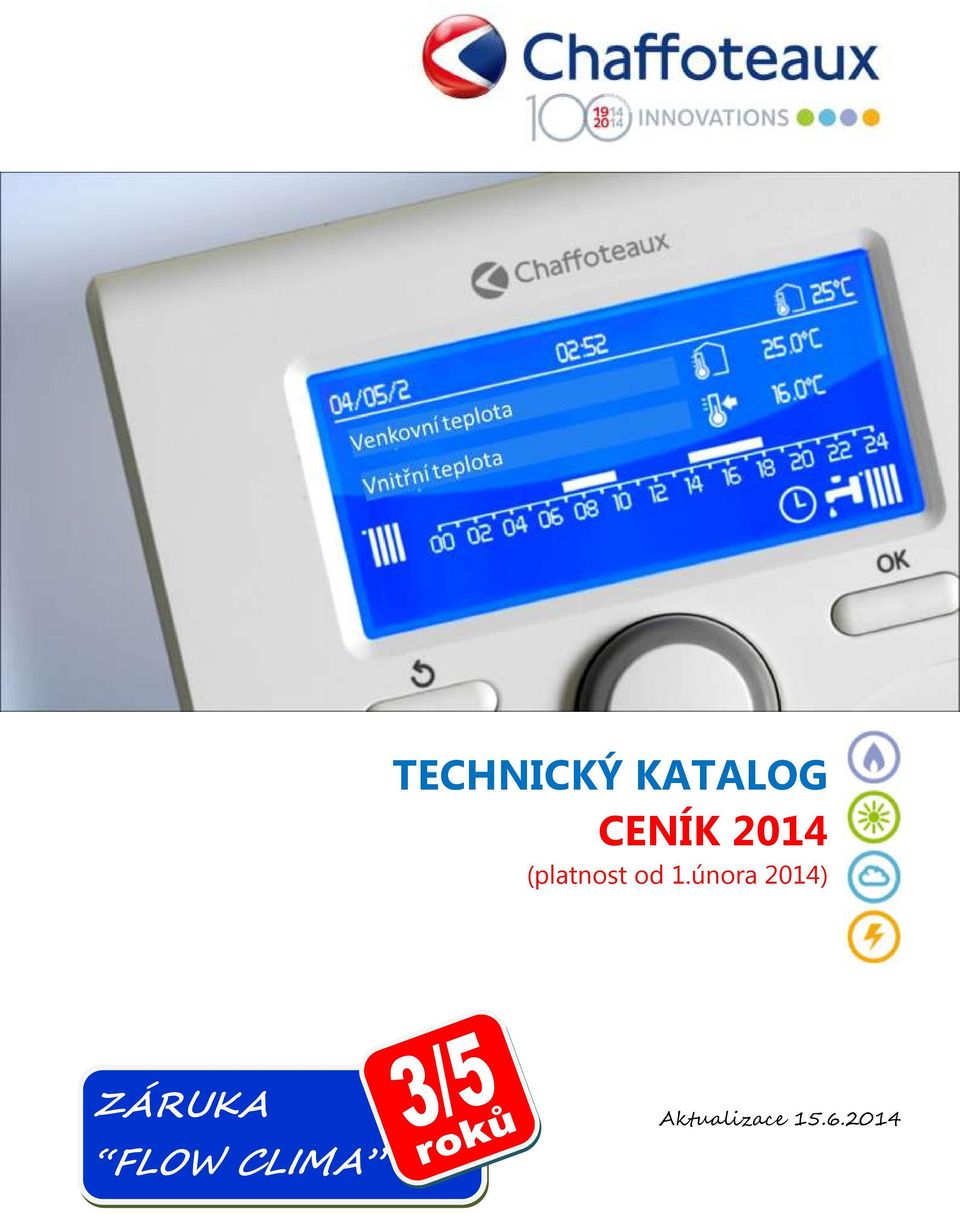

1 TECHNICKÝ KATALOG CENÍK 2014 (platnost od 1.února 2014) ZÁRUKA FLOW CLIMA Aktualizace

2 OBSAH Evoluce CHAFFOTEAUX.. 3 Výběr kotle Výběr vhodné regulace... 9 KONDENZAČNÍ KOTLE TALIA GREEN HYBRID kotel + tepelné čerpadlo PIGMA GREEN EVO topení + průtokový ohřev TALIA GREEN SYSTEM EVO topení, topení + externí zásobník, kaskáda.. 16 TALIA GREEN SYSTEM HP EVO topení, topení + externí zásobník, kaskáda. 18 SERELIA GREEN EVO vestavěný zásobník 15 litrů.. 20 NIAGARA C GREEN vestavěný zásobník 40 litrů.. 22 PHAROS GREEN EVO centrála, zásobník 115 litrů PHAROS ZELIOS EVO centrála, zásobník 180 litrů se solární podporou.. 26 KLASICKÉ KOTLE, NÍZKOTEPLOTNÍ PIGMA EVO topení + průtokový ohřev.. 28 PIGMA SYSTEM EVO topení, topení + externí zásobník 30 SERELIA EVO vestavěný zásobník 15 litrů. 32 NIAGARA C vestavěný zásobník 40 litrů. 34 PŘÍSLUŠENSTVÍ PRO MONTÁŽ.. 36 PLYN PŘESTAVBOVÉ SADY PŘÍSLUŠENSTVÍ PRO KOTLE HP Příslušenství pro kotle samostatně instalované Příslušenství pro tvorbu kaskád nosné konstrukce, hydraulické příslušenství POKOJOVÉ TERMOSTATY Termostaty ON/OFF Termostaty modulační e-bus (EVO) Termostaty modulační e-bus (Niagara, Pharos) HYDRAULICKÉ MODULY Hydraulické moduly MONO jedna teplotní úroveň.. 44 Hydraulické moduly MULTI dvě až tři teplotní úrovně 45 REGULACE Regulace pro topné okruhy Kaskádová regulace.. 47 Solární regulace ODKOUŘENÍ Maximální délky odkouření Prvky odkouření koncentrické 60/ Prvky odkouření koncentrické 80/ Prvky odkouření dělené 2x Prvky odkouření komín, nad střechu. 54 Odkouření kaskády ZÁSOBNÍKY TEPLÉ VODY AQUANEXT 56 BCH pro domácnost BC1S, BC2S pro kaskády a solární systémy CELECTIC pro průtokové kotle SOLÁRNÍ PANELY XP V / H.. 63 PŘÍKLADY ZAPOJENÍ

3 CHAFFOTEAUX - značka pro Vaši důvěru Velká evropská značka pro topení. představuje 100 let vývoje a inovací v oboru topení a ohřevu teplé vody pro byty a domy. Jako člen velké skupiny disponuje přístupem k novým inovativním technologiím a technickým řešením. disponuje vlastními rozsáhlými prostředky pro vývoj a výzkum. Tím je garantována vysoká úroveň technické a technologické úrovně výrobků ve spojení s ekonomickou výrobou a ekologickým přístupem ve výrobě. V ČR se od roku 1993 opírá o rozsáhlou síť odborných montážních firem a servisního zázemí. To pro uživatele přináší profesionální službu záruku vhodného výběru spotřebiče, jeho umístění, správnou montáž a kvalitní údržbu spotřebiče. To vše slouží pro Vaši bezpečnost a dlouhou životnost kotle s minimálními provozními náklady. Individuální komfort pro objekt Při správném zabudování do systému neobtěžuje hlukem, častým spínáním ani jinými negativními vlastnostmi. všechny varianty topných systémů klasické topné systémy (radiátory) nízkoteplotní systémy (podlahové) topení pro všechny objekty byty včetně malometrážních rodinné domy objekty podnikání bytové domy pro jednoduché i složité topné systémy bez příslušenství dva topné okruhy s hydraulickým příslušenstvím nebo regulací až 6 topných okruhů systém s jednou teplotou v rozvodu nebo i více teplotních úrovní (bazén, radiátory, podlaha) tvorba kaskád z kotlů spolupráce s slunečními kolektory pro topení nebo teplou vodu Solární ohřev / předehřev TV Všechny kotle CHAFFOTEAUX je možno kombinovat se systémy solárního ohřevu teplé vody. Chaffoteaux SOLÁRNÍ REGULACE ovládající solární okruh a komunikující s kotlem Cizí solární regulace nebo solární systémem může pracovat s kotlem Chaffoteaux Kombinace kotel a jedno nebo dvoj šnekový solární zásobník Časový program pro teplou vodu start kotle jen v případě nedostatku slunečního svitu. Kontrolovaný předehřev teplé vody (solárním systémem nebo jiným zdrojem tepla) pro všechny kotle s průtokem nebo vestavěným zásobníkem. Kotel startuje jen v případě, že voda nemá dostatečnou teplotu. Snižte své náklady Kvalitní regulace dokáže snížit Vaši spotřebu plynu až o 30%. Pro každý systém a každou topnou soustavu je možno najít optimální technické řešení. Kotle CHAFFOTEAUX Vám umožní výběr termostatu podle Vašich představ: jednoduchý pokojový termostat typu ON/OFF modulační pokojový termostat s komunikací e-bus kaskádová regulace pro kaskády kotlů venkovní čidlo - ekvitermní regulace kombinace různých prostorových termostatů a venkovní teploty všechny kotle mohou mít dva termostaty ekvitermní regulace součástí všech kotlů OPTIMALIZACE VYTÁPĚNÍ funkce SRA SRA = Systém Regulace Automaticky = automaticky mění výstupní teplotu kotle brání přetápění v místnosti zvyšuje komfort topení snižuje spotřebu a náklady na topení je aktivní s každým termostatem, včetně ON/OFF termostatů vypnutím SRA jediným tlačítkem přejdete na ruční řízení kotle bez venkovního čidla. Topení i teplá voda podle časového programu Nastavením časového programu pro topení a teplou vodu můžete dosáhnout významných úspor při vysokém komfortu uživatele. Základní (jednoduchý) časový program pro teplou vodu vestavěn do všech kotlů. Kotle EVO: časový program topení za pomoci prostorového termostatu. Ostatní kotle: časový program topení na termostatu ON/OFF nebo na kotli

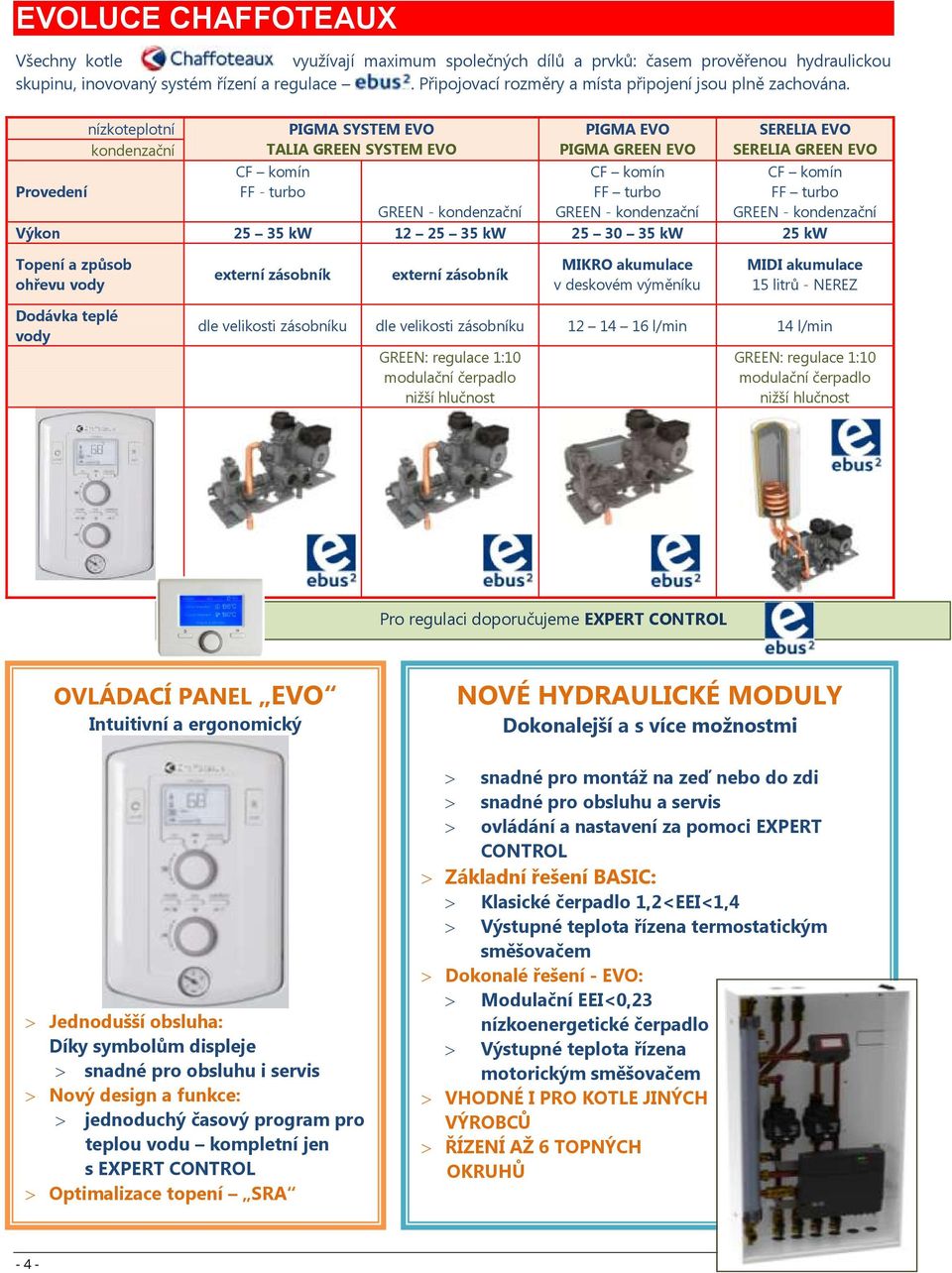

4 EVOLUCE CHAFFOTEAUX Všechny kotle využívají maximum společných dílů a prvků: časem prověřenou hydraulickou skupinu, inovovaný systém řízení a regulace. Připojovací rozměry a místa připojení jsou plně zachována. nízkoteplotní kondenzační PIGMA SYSTEM EVO TALIA GREEN SYSTEM EVO PIGMA EVO PIGMA GREEN EVO SERELIA EVO SERELIA GREEN EVO Provedení CF komín FF - turbo CF komín FF turbo CF komín FF turbo GREEN - kondenzační GREEN - kondenzační GREEN - kondenzační Výkon kw kw kw 25 kw Topení a způsob ohřevu vody externí zásobník externí zásobník MIKRO akumulace v deskovém výměníku MIDI akumulace 15 litrů - NEREZ Dodávka teplé vody dle velikosti zásobníku dle velikosti zásobníku l/min 14 l/min GREEN: regulace 1:10 modulační čerpadlo nižší hlučnost GREEN: regulace 1:10 modulační čerpadlo nižší hlučnost Pro regulaci doporučujeme EXPERT CONTROL OVLÁDACÍ PANEL EVO Intuitivní a ergonomický Jednodušší obsluha: Díky symbolům displeje snadné pro obsluhu i servis Nový design a funkce: jednoduchý časový program pro teplou vodu kompletní jen s EXPERT CONTROL Optimalizace topení SRA NOVÉ HYDRAULICKÉ MODULY Dokonalejší a s více možnostmi snadné pro montáž na zeď nebo do zdi snadné pro obsluhu a servis ovládání a nastavení za pomoci EXPERT CONTROL Základní řešení BASIC: Klasické čerpadlo 1,2<EEI<1,4 Výstupné teplota řízena termostatickým směšovačem Dokonalé řešení - EVO: Modulační EEI<0,23 nízkoenergetické čerpadlo Výstupné teplota řízena motorickým směšovačem VHODNÉ I PRO KOTLE JINÝCH VÝROBCŮ ŘÍZENÍ AŽ 6 TOPNÝCH OKRUHŮ - 4 -

5 OSVĚDČENÁ TRADICE CHAFFOTEAUX Všechny kotle využívají maximum společných dílů a prvků: časem prověřenou hydraulickou skupinu, osvědčený systém řízení a regulace. Připojovací rozměry a místa připojení jsou plně zachována. THALIA GREEN EVO HP PHAROS EVO PHAROS ZELIOS EVO THALIA HYBRID NIAGARA C NIAGARA C GREEN Nízkoteplotní Kondenzační GREENkondenzačnkondenzačnkondenzační GREEN- GREEN- CF komín FF turbo Provedení GREEN - kondenzační GREEN-kondenzační 45 až 150 kw kw 25 kw 30 kw kw Výkon externí zásobník dle velikosti zásobníku 105 l vrstvený zásobník 180 l vrstvený zásobník se solární podporou V PRŮBĚHU ROKU 2015 MIKRO akumulace nebo externí zásobník 2x 20 litrů vrstvený zásobník NEREZ l/min 35 l/min 14 l/min l/min Topení a způsob ohřevu vody Dodávka teplé vody kaskády kotlů včetně solární regulace tepelné čerpadlo Pro regulaci doporučujeme EXPERT CONTROL CLIMAMANAGER OVLÁDACÍ PANEL NIAGARA C (GREEN), HYBRID SNADNÁ MONTÁŽ A PŘIPOJENÍ Vhodné do každého prostoru Montáž podle papírové makety: Dodávkou každého kotle Bez viditelného připojení: V případě použití originálního připojení Bohatý displej s maximálním zobrazením nápovědný text pro obsluhu Časový program topení dva topné okruhy z kotle Optimalizace topení SRA Snadný přechod na ruční režim Časový program ohřevu teplé vody Komfortní a útlumová teplota režim ECO, COMFORT - 5 -

6 EVOLUCE CHAFFOTEAUX Srdce regulace a ovládání CHAFFOTEAUX EXPERT CONTROL EXPERT CONTROL univerzální zobrazovací jednotka Chaffoteaux nabízí jeden ovladač pro různé druhy zařízení a různé zdroje energie. Vždy maximálně jednoduché, přehledné s rychlým nastavením požadavků Pro vyšší úspory a lepší účinnost zařízení Pro všechny kotle a příslušenství : Prostorový termostat s funkcí dálkového ovládání komunikace e-bus 2 Řízení kotle ale i topných okruhů nebo solárního systému Jeden ovladač pro celý systém topení a ohřevu TV Jednoduchá obsluha: Intuitivní a ergonomické Komunikace v češtině Volba Parametrů pro zobrazení na displeji pro uživatele Pohodlí a úspora energie: Časový program pro topení a teplou vodu Optimalizace vytápění pro kotel, topné okruhy a solár Prostorový termostat s modulací teploty kotle Časový program topení (2 teploty, 4 denní změny) Časový program teplé vody (2 teploty, 4 denní změny) Funkce dovolená Funkce prázdniny Základní zobrazení termostatu Výběr parametrů pro displej 4 různé řádky Průvodce nastavení pro obsluhu Dálkové ovládání kotle Korekce teploty Korekce venkovního čidla Řízení až 6 topných okruhů Dálkového ovládání kotle Chybová hlášení, Reset Jednotka pro zobrazení a nastavení Solární regulace Topné okruhy V SYSTÉMU POUZE 1x Plynový kotel Chaffoteaux řady EVO Topné větve různých provedení s kotlem Chaffoteaux nebo cizím kotlem Solární systém různých konfigurací samostatně nebo s plynovým kotlem - 6 -

7 VÝBĚR KOTLE PODLE DRUHU SPALOVACÍ KOMORY atmosferický hořák KOMÍNOVÉ PROVEDENÍ CF ventilátor s modulací otáček pro zvýšení účinnosti atmosferický hořák TURBO PROVEDENÍ FF tiché zapalování, bez nepříjemného bouchání nerezový výměník - 5 let záruka nízkoemisní hořák účinnost až 109 % nižší minimální výkon KONDENZAČNÍ TURBO PROVEDENÍ - FF dlouhé vedení spalin, bez budování zděného komína GREEN Kondenzace jako nejúspornější systém Základním principem kondenzační technologie je dodatečné snížení teploty spalin vratnou vodou z topného systému v kondenzačním výměníku. Vodní pára obsažená ve spalinách kondenzuje a je jí odebíráno teplo. Spaliny odcházející ven z kotle mají maximální teplotu 70 C, kotle starší konstrukce mají teplotu až 150 C. Takto zdarma získané teplo je využíváno pro topení nebo ohřev teplé vody. Vzniklý kondenzát pak volně odtéká z kotle. Předsměšovaný (premix) hořák kondenzačního výměníku maximálně využívá přivedené palivo. Spaliny na výstupu kotle pak splňují přísné ekologické předpisy pro emise znečišťujících látek. Umožňuje montáž i do oblastí se zpřísněnými ekologickými požadavky (např. centra velkých měst nebo chráněné krajinné oblasti). Jde to i bez zděného komína Výstup topení Primární část výměníku Sekundární (kondenzační) část Vrat topení Plyn Hořák Spaliny Kondenzát Kotle CHAFFOTEAUX jsou vyráběny v provedení: s odtahem spalin do zděného komína (CF) s vyhovující komínovou vložkou a se zajištěným dostatečným přívodem vzduchu pro spalování. Kotle v uzavřeném provedení (FF - turbo) stejně jako kotle kondenzační (GREEN) jsou vybaveny ventilátorem. Ten umožní přívod spalovacího vzduchu z venkovního prostoru a odvod spalin rovněž do venkovního prostoru. Díky výkonnému ventilátoru lze překonat i velké vzdálenosti při vedení spalin nad střechu. Kompletní systém prvků pro vedení vzduchu i spalin je v nabídce firmy CHAFFOTEAUX. Při rekonstrukcích je možno spaliny vést světlíkem nebo šachtou popř. původním (dnes již nevyhovujícím) komínem. Pro objekty s vyšším požadovaným výkonem a větším počtem kotlů (kaskády) je možno odkouření kotlů spojovat do společného vedení a jednoho komína

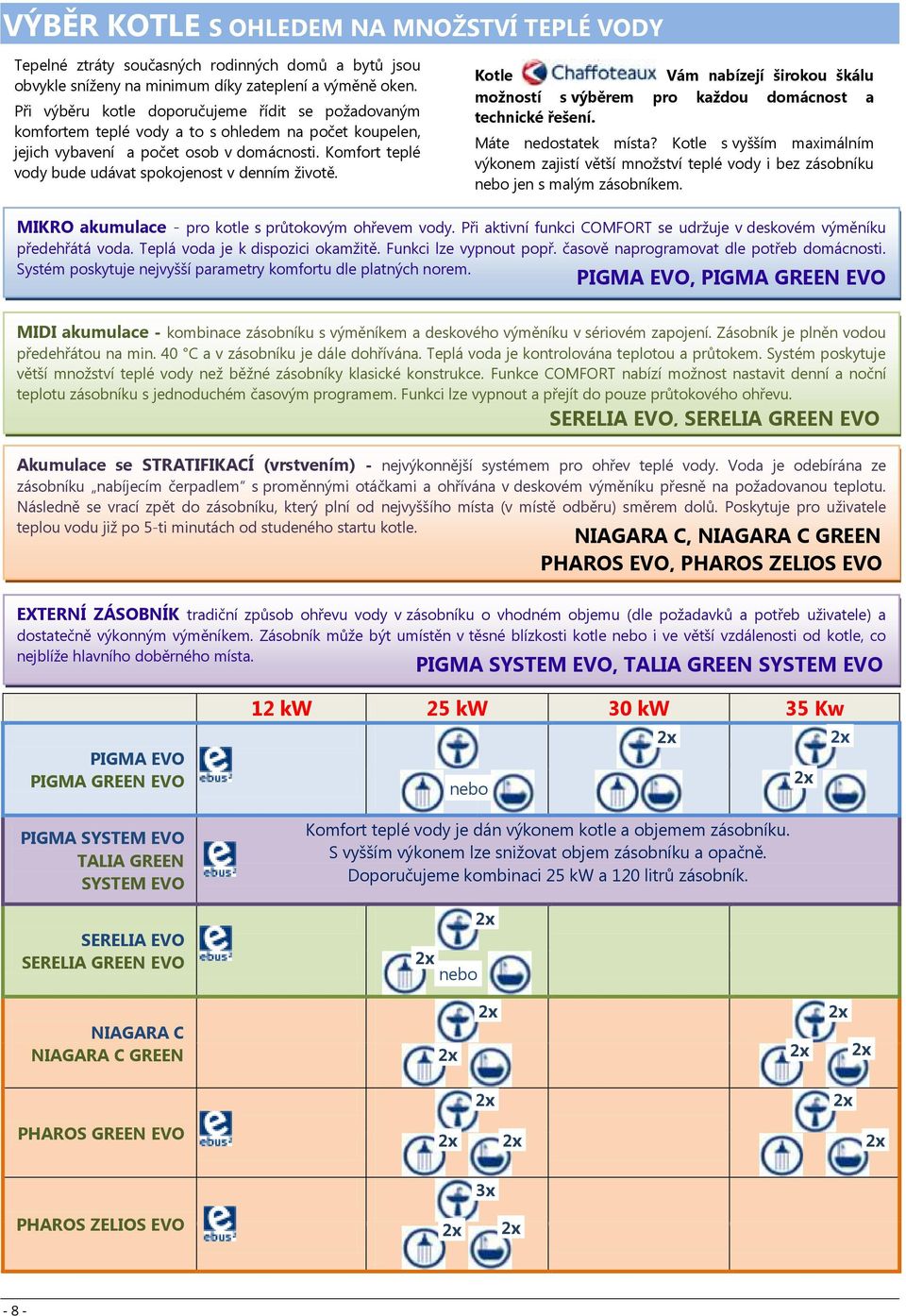

8 VÝBĚR KOTLE S OHLEDEM NA MNOŽSTVÍ TEPLÉ VODY Tepelné ztráty současných rodinných domů a bytů jsou obvykle sníženy na minimum díky zateplení a výměně oken. Při výběru kotle doporučujeme řídit se požadovaným komfortem teplé vody a to s ohledem na počet koupelen, jejich vybavení a počet osob v domácnosti. Komfort teplé vody bude udávat spokojenost v denním životě. Kotle Vám nabízejí širokou škálu možností s výběrem pro každou domácnost a technické řešení. Máte nedostatek místa? Kotle s vyšším maximálním výkonem zajistí větší množství teplé vody i bez zásobníku nebo jen s malým zásobníkem. MIKRO akumulace - pro kotle s průtokovým ohřevem vody. Při aktivní funkci COMFORT se udržuje v deskovém výměníku předehřátá voda. Teplá voda je k dispozici okamžitě. Funkci lze vypnout popř. časově naprogramovat dle potřeb domácnosti. Systém poskytuje nejvyšší parametry komfortu dle platných norem. PIGMA EVO, PIGMA GREEN EVO MIDI akumulace - kombinace zásobníku s výměníkem a deskového výměníku v sériovém zapojení. Zásobník je plněn vodou předehřátou na min. 40 C a v zásobníku je dále dohřívána. Teplá voda je kontrolována teplotou a průtokem. Systém poskytuje větší množství teplé vody než běžné zásobníky klasické konstrukce. Funkce COMFORT nabízí možnost nastavit denní a noční teplotu zásobníku s jednoduchém časovým programem. Funkci lze vypnout a přejít do pouze průtokového ohřevu. SERELIA EVO, SERELIA GREEN EVO Akumulace se STRATIFIKACÍ (vrstvením) - nejvýkonnější systémem pro ohřev teplé vody. Voda je odebírána ze zásobníku nabíjecím čerpadlem s proměnnými otáčkami a ohřívána v deskovém výměníku přesně na požadovanou teplotu. Následně se vrací zpět do zásobníku, který plní od nejvyššího místa (v místě odběru) směrem dolů. Poskytuje pro uživatele teplou vodu již po 5-ti minutách od studeného startu kotle. NIAGARA C, NIAGARA C GREEN PHAROS EVO, PHAROS ZELIOS EVO EXTERNÍ ZÁSOBNÍK tradiční způsob ohřevu vody v zásobníku o vhodném objemu (dle požadavků a potřeb uživatele) a dostatečně výkonným výměníkem. Zásobník může být umístěn v těsné blízkosti kotle nebo i ve větší vzdálenosti od kotle, co nejblíže hlavního doběrného místa. PIGMA SYSTEM EVO, TALIA GREEN SYSTEM EVO 12 kw 25 kw 30 kw 35 Kw 2x 2x PIGMA EVO PIGMA GREEN EVO nebo 2x PIGMA SYSTEM EVO TALIA GREEN SYSTEM EVO SERELIA EVO SERELIA GREEN EVO Komfort teplé vody je dán výkonem kotle a objemem zásobníku. S vyšším výkonem lze snižovat objem zásobníku a opačně. Doporučujeme kombinaci 25 kw a 120 litrů zásobník. 2x nebo 2x NIAGARA C NIAGARA C GREEN 2x 2x 2x 2x 2x 2x 2x PHAROS GREEN EVO 2x 2x 2x 3x PHAROS ZELIOS EVO 2x 2x - 8 -

9 REGULACE - PŘÍSLUŠENSTVÍ Regulace teploty je jedním z klíčových prvků řízení spotřeby paliva. Snížení teploty místnosti o 1 C může znamenat snížení spotřeby až o 6 %. FUNKCE SRA: Všechny kotle jsou vybaveny funkcí SRA, která optimalizuje funkci kotle v režimu topení. Funkce SRA optimalizuje teplotu kotle v návaznosti na připojené regulační prvky (vnitřní a venkovní teplotu) a zabraňuje tak zbytečnému přetápění místnosti. Kotel si automaticky vypočítá teplotu kotle. Tuto automatickou teplotu můžete manuálně snížit nebo zvýšit (posunout) voličem teploty. Stiskem tlačítka SRA na panelu můžete snadno přejít z automatického režimu (daného teplotou venkovní a vnitřní) do režimu manuálního. V ručním režimu je teplota kotle nastavena uživatelem (kotlovým termostatem). Snadno a bez složitého přestavování. TEPELNÁ POHODA Termostat e-bus 2 + venkovní čidlo Termostat ON/OFF + venkovní čidlo Výborný komfort topení Minimální přetápění místnosti Minimální počet startů kotle Snížení spotřeby až o cca 30 % Termostat ON/OFF Lepší komfort topení Menší přetápění místnosti Snížený počet startů kotle Snížení spotřeby o cca 20 % + Velká teplotní diference termostatu Nízký komfort topení Přetápění místnosti Zvýšená spotřeba Časté spínání kotle Snížení spotřeby o cca 10 % + ÚSPORY ENERGIE - 9 -

10 Pouze kotel Čerpadlo + kotel Pouze čerpadlo TALIA GREEN HYBRID KOTEL + TEPELNÉ ČERPADLO NEJÚSPORNĚJŠÍ TECHNOLOGIE PRO KAŽDÉHO TEPELNÉ ČERPADLO produkuje dostatek tepla s maximální účinností v době kdy venkovní teplota je vyšší než -5 C (cca 70 % doby topení) dokáže vyrobit z 1 kw elektrické energie až 4 kw tepla při jeho použití nedochází ke spalování plynu a lokálnímu znečišťování ovzduší modulovaný výkon 0,99 až 5,0 kw se vždy přizpůsobí potřebě systému (invertor) příkon < 2 kw není třeba kompletně rekonstruovat elektrické rozvody KONDENZAČNÍ PLYNOVÝ KOTEL dostatečný výkon kotle pokryje požadavek tepla i v době maximální potřeby (teploty pod -15 C) nebo potřeby rychlého dotopení objektu možnost dosažení teploty topení až 80 C maximální dosažitelná účinnost spalování plynu a minimální dopady na životní prostředí HLAVNÍ PŘEDNOSTI vysoká energetická účinnost tepelného čerpadla spojená s nižšími investičními náklady na pořízení použití ve všech topných systémech - nízkoteplotních (podlahové topení), ale i v systémech s vyšším teplotním spádem (klasické radiátory) pro novostavby, ale i stávající topné systémy díky kombinaci s plynovým kotlem nenáročný pro prostor zavěšení například na místo původního závěsného kotle SYSTÉM REGULACE UMOŽŇUJE ZADAT AKTUÁLNÍ CENU ENERGIE A POUŽÍVAT JEN TU, KTERÁ JE MOMENTÁLNĚ CENOVĚ NEBO EKOLOGICKY NEJVÝHODNĚJŠÍ Instalace topenářem bez nutnosti práce s ekologicky rizikovým chladivem Připraveno pro instalaci k elektrické síti jednosazbové (sazba tepelného čerpadla) nebo dvojsazbové (denní, noční) KOMFORT TEPLÉ VODY výkon kotle spolu se zvoleným systémem ohřevu vody v deskovém výměníku a MIKRO akumulací poskytne dostatek teplé vody pro jednu koupelnu v případě potřeby je možno doplnit o akumulaci teplé vody - zásobník CELECTIC Potřeba tepla objektu se mění v závislosti na venkovní teplotě Integrovaný systém, který chytře spojuje systém moderního, maximálně úsporného systému tepelného čerpadla s osvědčeným systémem nástěnného kondenzačního kotle. Celek pokrývá s maximální dosažitelnou účinností požadavek na topení od výkonu 0,99 kw až do 26 kw. Systém garantuje snadnou instalaci, spolehlivost a minimální provozní náklady při zachování plného komfortu topení a teplé vody. Max. výkon kotle Max. výkon TČ Maximální výkon kondenzačního kotle je stálý, nezávislý na venkovní teplotě Požadavek na teplo Maximální výkon tepelného čerpadla je proměnný v závoslosti na venkovní teplotě a parametrech tepelného čerpadla Se zvyšující se venkovní teplotou dodává teplo kotel, kotel spolu s tepelným čerpadlem nebo pouze tepelné čerpadlo Venkovní teplota

11 TALIA GREEN HYBRID KOTEL + TEPELNÉ ČERPADLO Základní rozměry a parametry - KONDENZAČNÍ KOTEL A. výstup do topení B. výstup teplé vody / do zásobníku C. přívod plynu D. vstup studené vody / ze zásobníku E. zpátečka z topení H. zpátečka z venkovní jednotky I. výstup k venkovní jednotky TALIA GREEN HYBRID 30 FF + CELECTIC 120 Max. výkon topení / TUV - P jmen kw 27,4 / 30,0 Palivo druh paliva zemní plyn (propan po přestavbě) - II2Er3P Spotřeba paliva max. topení/tuv (ZP) m 3 /h 2,96 / 3,17 Certifikát CE 0051CL3981 Kategorie spotřebiče B23, B23p, B33, C13, C33, C43, C53, C83 Regulovatelný výkon topení (80/60 C) kw 6,2-27,4 Regulovatelný výkon topení (50/30 C) kw 6,9-29,5 Účinnost při 100 % výkonu (50/30 C) (80/60 C) % Účinnost při 30 % výkonu (80/60 C) % 110,3 Výstupní teplota topení C Max. přetlak topení bar 3,0 Objem expanzní nádoby l 10,0 Max. objem systému pro střední T 75 C/45 C l 115 / 300 Systém ohřevu teplé vody průtok, MIKROakumulace 120 l zásobník Jmenovitý průtok TUV (EN à ΔT 30 K) l/min 15,0 19,0 Kvalita dodávky teplé vody *** - nejlepší Max. příkon plynu G20 / G31 3,17 m³/h / 2,33 kg/h Max. množství kondenzátu l/h 4,7 Max. množství spalin G20 / G31 kg/h 50,5 / 52 Emisní třída NO x 5 (< 40 mg/kwh) nejlepší Připojovací přetlak plynu G20 / G31 mbar 20 / 37 Elektrické napájení V 230 ~ (50 Hz) Max. příkon topení W 203 Max. příkon teplá voda W 118 Stupeň el. krytí IP X5D Základní rozměry v x š x h mm 900 x 440 x 550 Hmotnost kg zásobník Délky a prvky odkouření str. 49 Zásobník CELECTIC 100, 150 str ,3 98,0-11 -

12 TALIA GREEN HYBRID KOTEL + TEPELNÉ ČERPADLO Základní rozměry a parametry TEPELNÉ ČERPADLO Typ tepelného čerpadla Vzduch / voda Typ kompresoru, řízení Rotační, invertor DC Typ chladiva / množství R410A / 0,78 kg Funkce / Reverzní funkce topení / Ne Max. hlučnost v režimu den / noc db(a) 62 / 51 Výstupní teplota topení C 25 až 55 Provozní teplota vzduchu C -15 až 35 Hydraulické připojení ¾ Základní rozměry délka x hloubka x výška mm 846 x 370 x 690 Hmotnost kg 52,8/56 OZNAČENÍ JEDNOTKY 4-30 Jmenovitý výkon jednotky kw 4,0 Nastavitelný max. výkon jednotky kw 3,0 5,0 Řídící frekvence pro jmen. výkon Hz 66 Řídící napětí tepelného čerpadla 66 Hz 88 Hz 66 Hz 88 Hz VÝSTUP TOPENÍ 35 C podlahové topení vzduch +7 C vzduch -7 C Výkon pro výstup 35 C kw 4,00 5,00 2,30 Příkon pro výstup 35 C kw 0,99 1,36 1,00 COP pro výstup 35 C 4,04 3,72 2,30 VÝSTUP TOPENÍ 45 C radiátorové topení vzduch +7 C vzduch -7 C Výkon pro výstup 45 C kw 3,66 4,9 2,00 Příkon pro výstup 45 C kw 1,18 1,59 1,14 COP pro výstup 45 C 3,1 3,08 1,75 Elektrické připojení V/P/Hz 230 / 1f / 50 Max. příkon kw 1,8 Jištění pojistka typu D (max. rozběh. proud - špička) A 10 (22 A) Elektrické napájení kabel napájení / komunikace mm² 3 x 2,5 / 2 x 0,75 Umístění venkovní jednotky: na stěnu stěnový nosič jako volitelné příslušenství na zem nosné antivibrační podložky jako volitelné příslušenství

13 TALIA GREEN HYBRID KOTEL + TEPELNÉ ČERPADLO SESTAVA KOTEL + TEPELNÉ ČERPADLO s příslušenstvím Obj. číslo Cena bez DPH S TALIA GREEN HYBRID 30 FF - SESTAVA , Kondenzační kotel kompletní dodávka Venkovní jednotka (tepelné čerpadlo) - kompletní dodávka pro rychlou montáž Climamanager (prostorový termostat s funkcí dálkového ovládání) Venkovní čidlo v drátovém provedení Instalační sada příslušenství instalační šablona kotle s uzávěry a dopouštěním, závěs kotle, papírová maketa kotle, uzávěry a filtr venkovní jednotky DALŠÍ VOLITELNÉ PŘÍSLUŠENSTVÍ PRO VENKOVNÍ JEDNOTKU KONZOLA - ZAVĚŠENÍ NA ZEĎ Obj. číslo Cena bez DPH ,- Konzoly pro instalaci venkovní jednotky na zeď konzoly (2 kusy) montážní materiál ANTIVIBRAČNÍ PODLOŽKY Obj. číslo Cena bez DPH ,- Pro omezení přenosu vibrací do stavby montážní materiál tlumí hluk rozměry 400x180x95 mm PRUŽNÉ SPOJOVACÍ HADICE Obj. číslo Cena bez DPH ,- Pro omezení přenosu vibrací do stavby tlakové spojovací hadice - 2 kusy délka hadice 1m včetně kvalitní izolace pro venkovní použití zakončeno převlečnou maticí ¾ EXOGEL - sestava Obj. číslo Cena bez DPH ,- Mechanická ochrana proti zamrznutí v případě dlouhodobého výpadku elektrické energie. Popis funkce: při teplotě vody +1 C upustí v místě instalace potřebné množství vody, dokud se teplota vody nezvedne nad +4 C (např. dopuštěním teplejší vody) a zabrání zničení soustavy zamrznutím. Element reaguje na teplotu vody, nikoli na teplotu okolního prostředí. Instalace: instaluje se na nejchladnějším místě, na vstupu do venkovní jednotky. Sestáva obsahuje: 1 x montážní kříž + 2 x bezpečnostní ventil + 1 x přechodka závitová

14 PIGMA GREEN EVO PRŮTOK S MIKROAKUMULACÍ JEDNODUCHÝ DISPLEJ A KVALITNÍ DODÁVKA TEPLÉ VODY Kondenzační nástěnný kotel s ekvitermní regulací pro topení a ohřev teplé vody průtokovým systémem s MIKRO akumulací (udržování na teplotě). Vše na minimálních rozměrech a s jednoduchým ovládáním. Funkci MIKRO akumulace lze jednoduše vypnout nebo časově programovat. Komfortní topení s možností dosáhnout úspor ve spotřebě paliva. ULTRA KOMPAKTNÍ do každého prostoru s šířkou 40 cm KOMFORT TEPLÉ VODY nejvyšší hodnocení kvality dodávky teplé vody dle EN možnost nastavení jednoduchého časového programu pro teplou vodu teplá voda dostupná během několika vteřin KOMFORT TOPENÍ modulace výkonu 25 až 100 % výkon pro topení individuálně nastavitelný dvoustupňové čerpadlo, nízké otáčky pro snížení hlučnosti vestavěná ekvitermní regulace modulující výkon a teplotu, tlačítko SRA pro snadné přepnutí do ručního režimu vhodné pro malometrážní byty s minimálními tepelnými ztrátami v kotli možno napojit dva termostaty až 6 samostatných topných okruhů napojených na kotel, každý s termostatem SNADNÁ INSTALACE snadná montáž závěs kotle a součástí dopouštění vestavěné do kotle všechny komponenty dostupné z čela při použití připojovací sady hydraulické rozvody pod pláštěm kotle variabilita technických řešení vedení spaliny / vzduch EKONOMIE A EKOLOGIE nejvyšší hodnocení účinnosti podle EN 92/42, snížení spotřeby 20 až 30 % maximálně ekologický, snížení CO2 až o 40 %, 5. (nejlepší) třída NOx ERGONOMIE nový EVO displej se zjednodušenou obsluhou KOTEL PŘIPRAVEN PRO SPOLUPRÁCI S JINÝM ZDROJEM ENERGIE Doporučujeme kombinovat se zásobníkem pro předehřev teplé vody solárními panely (nebo jiným zdrojem tepla např. tuhá paliva). Vše může být řízeno jediným řídícím prvkem EXPERT CONTROL. Nerezový výměník s isotermickým pláštěm 5 let záruka Nízkoemisní hořák s regulačním rozsahem 1:4 Dvoustupňové čerpadlo s automatickou změnou otáček Nerezový deskový výměník Kompaktní hydraulický blok Nový EVO displej s jednoduchým ovládáním

15 PIGMA GREEN EVO PRŮTOK S MIKROAKUMULACÍ 180 FF : 60/100-80/125 2x (25 FF) 388 (30,35 FF) PIGMA GREEN EVO 25 FF 30 FF 35 FF Výkon teplá voda max. kw 25,0 30,0 34,5 Výkon topení (80/60 C) kw 5,0-21,0 6,5-28,0 7,0-31,0 Výkon topení (50/30 C) kw 5,7,0-23,3 6,8-29,7 7, Palivo ZP / PROP ZP / PROP ZP / PROP Spotřeba max. topení/tuv (ZP) m 3 /hod 2,33 / 2,75 2,96 / 3,17 3,28 / 3,65 Účinnost při P jmen (80/60 C / 50/30 C) (30 % P jmen a 30 C) % 97,5 / 105,8 107,7 97,6 / ,7 97,6 / 106,4 107,7 Hodnocení účinnosti (EN 92/42) Teplota topení (klasické/nízkoteplotní) C / / / Teplota teplé vody (TV) C Jmenovitý průtok TV EN13203 (T=30 C po dobu 10min) l/min 12,2 14,1 16,0 Hodnocení dodávky teplé vody Provedení turbo Připojení turbo mm ø 60/100, s redukcí ø 80/125 nebo ø 2x 80 Třída NOx Teplota spalin max. C Průtok spalin kg/hod 42,8 49,4 56,9 Max. délka odkouření ø 60/100 m Max. délka odkouření ø 80/125 m Max. délka odkouření ø 2x 80 m Hmotnost kg Šířka x výška mm 400 x 745 Hloubka mm Objednací číslo Cena bez DPH , , ,- Doporučené příslušenství Sada rohových kulových uzávěrů Objednací číslo Cena bez DPH 1.050, , ,- Příslušenství pro montáž str. 36 Plyn příslušenství str. 37 Pokojové termostaty str Hydraulické okruhy- řízení str. 46 Hydraulické moduly str Solární regulace str. 48 a příslušenství 63 Délky a prvky odkouření str Zásobníky str

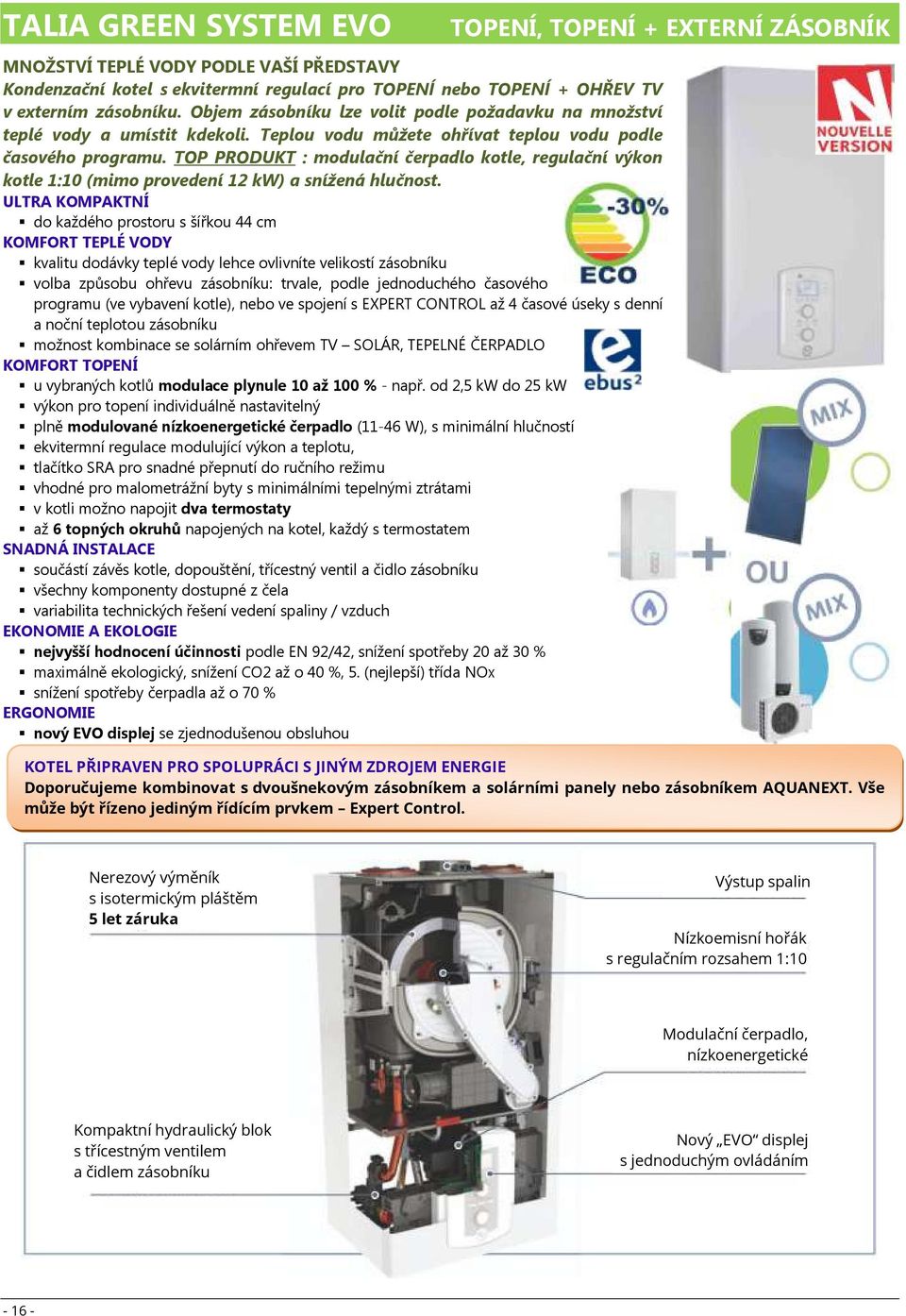

16 TALIA GREEN SYSTEM EVO TOPENÍ, TOPENÍ + EXTERNÍ ZÁSOBNÍK MNOŽSTVÍ TEPLÉ VODY PODLE VAŠÍ PŘEDSTAVY Kondenzační kotel s ekvitermní regulací pro TOPENÍ nebo TOPENÍ + OHŘEV TV v externím zásobníku. Objem zásobníku lze volit podle požadavku na množství teplé vody a umístit kdekoli. Teplou vodu můžete ohřívat teplou vodu podle časového programu. TOP PRODUKT : modulační čerpadlo kotle, regulační výkon kotle 1:10 (mimo provedení 12 kw) a snížená hlučnost. ULTRA KOMPAKTNÍ do každého prostoru s šířkou 44 cm KOMFORT TEPLÉ VODY kvalitu dodávky teplé vody lehce ovlivníte velikostí zásobníku volba způsobu ohřevu zásobníku: trvale, podle jednoduchého časového programu (ve vybavení kotle), nebo ve spojení s EXPERT CONTROL až 4 časové úseky s denní a noční teplotou zásobníku možnost kombinace se solárním ohřevem TV SOLÁR, TEPELNÉ ČERPADLO KOMFORT TOPENÍ u vybraných kotlů modulace plynule 10 až 100 % - např. od 2,5 kw do 25 kw výkon pro topení individuálně nastavitelný plně modulované nízkoenergetické čerpadlo (11-46 W), s minimální hlučností ekvitermní regulace modulující výkon a teplotu, tlačítko SRA pro snadné přepnutí do ručního režimu vhodné pro malometrážní byty s minimálními tepelnými ztrátami v kotli možno napojit dva termostaty až 6 topných okruhů napojených na kotel, každý s termostatem SNADNÁ INSTALACE součástí závěs kotle, dopouštění, třícestný ventil a čidlo zásobníku všechny komponenty dostupné z čela variabilita technických řešení vedení spaliny / vzduch EKONOMIE A EKOLOGIE nejvyšší hodnocení účinnosti podle EN 92/42, snížení spotřeby 20 až 30 % maximálně ekologický, snížení CO2 až o 40 %, 5. (nejlepší) třída NOx snížení spotřeby čerpadla až o 70 % ERGONOMIE nový EVO displej se zjednodušenou obsluhou KOTEL PŘIPRAVEN PRO SPOLUPRÁCI S JINÝM ZDROJEM ENERGIE Doporučujeme kombinovat s dvoušnekovým zásobníkem a solárními panely nebo zásobníkem AQUANEXT. Vše může být řízeno jediným řídícím prvkem Expert Control. Nerezový výměník s isotermickým pláštěm 5 let záruka Výstup spalin Nízkoemisní hořák s regulačním rozsahem 1:10 Modulační čerpadlo, nízkoenergetické Kompaktní hydraulický blok s třícestným ventilem a čidlem zásobníku Nový EVO displej s jednoduchým ovládáním

17 TALIA GREEN SYSTEM EVO TOPENÍ, TOPENÍ + EXTERNÍ ZÁSOBNÍK 180 FF : 60/100-80/125 2x dopouštění 319 (12,25 FF) 388 (35 FF) Zvýhodněná sestava TALIA GREEN SYSTEM EVO 12 FF 25 FF 35 FF 25 FF+ BCH120 Výkon teplá voda max. kw 11,7 25,0 34,5 25,0 Výkon topení (80/60 C) kw 2,9-11,7 2,4-21,5 3,4-30,3 2,4-21,5 Výkon topení (50/30 C) kw 3,2-12,8 2,6-23,4 3, ,6-23,4 Palivo ZP / PROP ZP / PROP Spotřeba max. topení/tuv (ZP) m 3 /hod 1,27 / 1,27 2,33 / 2,75 3,28 / 3,65 2,33 / 2,75 Účinnost při P jmen (80/60 C / 50/30 C) 97,6 / 106,6 97,8 / 106,2 97,7 / 106,5 97,8 / 106,2 % (30 % P jmen a 30 C) 107,7 108,1 108,0 108,1 Hodnocení účinnosti (EN 92/42) Teplota topení (klasické/nízkoteplotní) C / / / / Teplota teplé vody (TV) C Jmenovitý průtok TV - EN l/min dle objemu zásobníku (T=30 C, 10 min) BCH ,5 22,2 23,6 22,2 BCH 160 l/min 17,8 24,6 26,0 Trvalá dodávka teplé vody (T=30 C) l/min Hodnocení dodávky teplé vody Připojení turbo mm ø 60/100, s redukcí ø 80/125 nebo ø 2x Třída NOx Teplota spalin max. C Průtok spalin kg/hod 19,8 42,8 56,9 42,8 Max. délka odkouření 60/100 m Max. délka odkouření 80/125 m Max. délka odkouření 2x 80 m Hmotnost kg Šířka x výška mm 440 x 745 Hloubka mm Objednací číslo S Cena bez DPH , , , ,- Doporučené příslušenství sada rohových kulových uzávěrů Objednací číslo Cena bez DPH 1.050, , , ,- Příslušenství pro montáž str. 36 Plyn příslušenství str. 37 Pokojové termostaty str Hydraulické okruhy- řízení str. 46 Hydraulické moduly str Solární regulace str. 48 a příslušenství 63 Délky a prvky odkouření str Zásobníky str Kaskádová regulace str. 47 SCHÉMA ZAPOJENÍ KOTEL / ZÁSOBNÍK

18 TALIA GREEN SYSTEM HP EVO KASKÁDA, TOPENÍ+ ZÁSOBNÍK ŠIRŠÍ ŘADA, NOVÁ REGULACE NOVÉ PŘÍSLUŠENSTVÍ Kotel pro topení, určený především pro kaskádové kotelny. V sestavách s v maximálním počtu 8 kotlů vytvoříte výkon kotelny až kw. A to na minimální ploše, v každém prostoru. Originální příslušenství pak zajistí rychlou montáž a vybudování kotelny během jediného dne. nerezový kondenzační výměník se zárukou 5 let maximálně ekonomický, účinnost až 107 % maximálně ekologický 5. třída NOx vestavěná ekvitermní regulace dodávka bez expanze a pojistného ventilu kotlové čerpadlo HP EVO 45, 65 součástí dodávky kotle HP EVO 85, 100, 115 a 150 samostatně instalované pod kotel ve verzi klasické vícestupňové s nízkou spotřebou modulované, nízkoenergetické KOTLE SAMOSTATNĚ INSTALOVANÉ až 3 topné okruhy při využití originálního příslušenstvím Chaffoteaux možnost rozšíření o další 3 topné okruhy KASKÁDOVÉ KOTELNY maximílní instalovaný výkon až 1088 kw (80/60 C) instalace zády k sobě max. 8 kotlů nebo v řadě max. 6 kotlů instalace na stěnu nebo nosnou konstrukci v řadě nebo zády k sobě hydraulické prvky pro rychlou montáž na zeď nebo nosnou konstrukci (pro kotle rozdělovač/sběrač, plyn, propojení, anuloid. ) EKVITERMNÍ KASKÁDOVÁ REGULACE- SIEMENS řada RVS pro komunikaci nutno využít originální Chaffoteaux převodník v základní doporučené sestavě regulace až pro 8 kotlů a tři topné okruhy, teplá voda a cirkulace TV možnost rozšíření regulace o další topné okruhy a jiné zdroje tepla (solár, tuhá paliva atd.) dálkový dohled prostřednictvím web serveru s kaskádovým řadičem možnost připojení nadřazené regulace 0 až 10 V HP EVO 85, 100, 115, 150 HP EVO 45, 65 Napojení systému spaliny/vzduch HP EVO 45,65 ø 80/125 HP EVO x ø 100 Nerezový výměník 5 let záruka Modulovaný, nízkoemisní hořák Čerpadlo kotle HP EVO 45,65 uvnitř HP EVO externí Regulace kotle

19 585,5-85,100,120, TALIA GREEN SYSTEM HP EVO KASKÁDA, TOPENÍ+ ZÁSOBNÍK HP EVO 45, 65 HP EVO 85, 100, 115, 150 T. G. SYSTEM HP EVO 45 HP 65 HP 85 HP 100 HP 115 HP 150 HP Výkon max (80/60 C) P jmen kw 39,8 58,8 78,0 86,2 106,3 136,2 Výkon topení (80/60 C) rozsah kw 11,8 39,8 17,6 58,8 19,8 78,0 21,9 86,2 26,9 106,3 34,4-136,2 Výkon topení (50/30 C) rozsah kw 13,2-43,6 19,4 63,9 21,8-84,5 24,1-94,1 29,6-115,8 38,0-148,5 Palivo připoj. přetlak max. ZP 2,0 kpa / PROP 5,0 kpa Spotřeba max. topení/tuv (ZP) m 3 /hod 3,8 / 3,8 5,3 / 5,3 7,3 / 7,3 8,1 / 8,1 10,0 / 10,0 12,8 / 12,8 Účinnost (80/60 C) P jmen/min % 97,0/96,2 98,8/99,4 97,5/98,9 97,5/98,9 97,5/98,4 97,3/98,4 Účinnost (40/30 C) P jmen/min % 106,5/107,4 108,2/109,8 106,1/109,3 107,7/109,3 107,7/108,6 107,2/108,7 Roční účinnost (NNG 75/60 C/ 40/30 C) % / / / / / / Hodnocení účinnosti (EN 92/42) Teplota nastavitelná topení / TV C / Přetlak topení bar 1,0-4,0 1,0-4,0 1,0 6,0 1,0 6,0 1,0 6,0 1,0 6,0 Teplota spalin (80/60 C) P jmen/min C 68/63 68/63 68/63 68/63 76/65 74/63 Teplota spalin (40/30 C) P jmen/min C 44/36 46/36 43/30 43/30 53/32 52/31 Průtok spalin P jmen/min m 3 /h 53/16 74/22 102/26 113/28 143/36 182/46 Třída NOx Parametry NOx max mg/kwh Přetlak spalin P jmen/min Pa 130/12 150/15 140/15 140/15 180/15 200/15 Připojení spaliny / vzduchu ø 80/125 s redukcí 2x ø 80 odděleně 2x ø 100 s redukcí ø 110/160 Jmen. průtok topným okruhem m 3 /h 1,7 2,5 3,4 3,7 4,6 5,9 Odpor výměníku Q jmen kpa Max. délka odkouření koncentricky m 12,0 (ø80/125) (ø80) 8,0 (ø80/125) (ø80) 5,0 (ø100/150) (ø100/110) 5,0 (ø100/150) (ø100/110) - - Max. délka odkouření Dělené vedení (S1+S2) m (ø100/110) Hmotnost kg Šířka x výška x hloubka mm 440 x x 888 Hloubka mm (ø100/110) Objednací číslo Cena bez DPH , , , , ,- Doporučené příslušenství Kotlové čerpadlo RS25/ RSG 25/8-2-C - včetně připojovací sady obj.č. součást kotle ,- Kotlové čerpadlo modulované - UPMXL GEO UPMXL GEO včetně připojovací sady obj.č , ,- Plyn příslušenství str. 37 Montáž samostatných kotlů str. 38 Napojení kotlů v kaskádách str. 38 Nosné konstrukce kaskád str. 39 Pokojové termostaty str Hydraulické okruhy- řízení str. 46 Kaskádová regulace str. 47 Délky a prvky odkouření str Zásobníky str

20 SERELIA GREEN EVO ZVYŠTE SVŮJ KOMFORT TEPLÉ VODY Vestavěný nerezový zásobník 15 litrů a systémem ohřevu ECO-DELTA nahradí běžný zásobník o objemu 40 litrů. Pro zajištění dostatku teplé vody reakce kotle na průtok a současně tepotu zásobníku. Zásobník je díky deskovému výměníku vždy plněn vodou o teplotě min. 40 C. Ideální jako náhrada za dosluhující kotel s průtokovým ohřevem. ULTRA KOMPAKTNÍ do každého prostoru s šířkou 44 cm KOMFORT TEPLÉ VODY zajistí dostatek teplé vody pro koupelnu a rychlý dohřev vody pro další odběr volba způsobu ohřevu zásobníku: trvale, podle jednoduchého časového programu (ve vybavení kotle), nebo ve spojení s EXPERT CONTROL až 4 časové úseky s denní a noční teplotou zásobníku možnost kombinace se solárním ohřevem TV SOLÁR, TEPELNÉ ČERPADLO KOMFORT TOPENÍ modulace výkonu 10 až 100 % - od 2,5 kw do 25 kw výkon pro topení individuálně nastavitelný plně modulované nízkoenergetické čerpadlo, s minimální hlučností ekvitermní regulace modulující výkon a teplotu tlačítko SRA pro snadné přepnutí do ručního režimu vhodné pro malometrážní byty s minimálními tepelnými ztrátami možnost do kotle max. dva termostaty až 6 topných okruhů napojených na kotel, každý s termostatem SNADNÁ INSTALACE součástí závěs kotle, dopouštění, filtr topení, třícestný ventil a čidlo zásobníku všechny komponenty dostupné z čela variabilita technických řešení vedení spaliny / vzduch EKONOMIE A EKOLOGIE nejvyšší hodnocení účinnosti podle EN 92/42, snížení spotřeby 20 až 30 % maximálně ekologický, snížení CO2 až o 40 %, 5. (nejlepší) třída NOx snížení spotřeby čerpadla až o 70 % ERGONOMIE nový EVO displej se zjednodušenou obsluhou MIDI AKUMULACE 15 L KOTEL PŘIPRAVEN PRO SPOLUPRÁCI S JINÝM ZDROJEM ENERGIE Doporučujeme kombinovat se zásobníkem pro předehřev teplé vody solárními panely (nebo jiným zdrojem tepla). Vše může být řízeno jediným řídícím prvkem EXPERT CONTROL. Nerezový výměník s isotermickým pláštěm 5 let záruka Nízkoemisní hořák s regulačním rozsahem 1:10 Nerezový zásobník 15 l s výměníkem Modulační čerpadlo, nízkoenergetické Deskový výměník Kompaktní hydraulický blok Nový EVO displej s jednoduchým ovládáním

21 SERELIA GREEN EVO MIDI AKUMULACE 15 L FF : 60/100-80/125 2x 80 SERELIA GREEN EVO 25 FF Výkon teplá voda max. kw 25,0 Výkon topení (80/60 C) kw 2,4-21,5 Výkon topení (50/30 C) kw 2,6-23,4 Palivo ZP / PROP Spotřeba max. topení/tuv (ZP) m 3 /hod 2,33 / 2,75 Účinnost při P jmen (80/60 C / 50/30 C) 97,8 / 106,2 % (30 % P jmen a 30 C) 108,1 Hodnocení účinnosti (EN 92/42) Teplota topení (klasické/nízkoteplotní) C / Teplota teplé vody (TV) C Objem vestavěného zásobníku l 15 Jmenovitý průtok TV - EN625 (T=30 C po dobu 10min) l/min 13,7 Průtok v průběhu 10 min (T=30 C) l/10min 137 Trvalá dodávka TV (T=30 C) l/hod 717 Max. přetlak zásobníku bar 7,0 Hodnocení dodávky teplé vody- EN Připojení turbo mm ø 60/100, s redukcí ø 80/125 nebo ø 2x 80 Třída NOx 5 Teplota spalin max. C 62 Průtok spalin kg/hod 42,8 Max. délka odkouření 60/100 m 12 Max. délka odkouření 80/125 m 29 Max. délka odkouření 2x 80 m 61 Hmotnost kg 43 Šířka x výška mm 440 x 745 Hloubka mm 488 Objednací číslo Cena bez DPH ,- Doporučené příslušenství sada rohových kulových uzávěrů Objednací číslo Cena bez DPH 1.050,- Příslušenství pro montáž str. 36 Plyn příslušenství str. 37 Pokojové termostaty str Hydraulické okruhy- řízení str. 46 Hydraulické moduly str Solární regulace str. 48 a příslušenství 63 Délky a prvky odkouření str Zásobníky str

22 NIAGARA C GREEN AKUMULACE 40 LITRŮ NEJVYŠŠÍ KOMFORT, MAX. ÚSPORY NA ŠÍŘCE 60 cm Kondenzační nástěnný kotel s vestavěným nerezovým zásobníkem 40 litrů (2x 20 litrů). Ohřev vody je řešen nabíjecím čerpadlem STRATIFIKAČNÍ ZÁSOBNÍK. Zvolený systém ohřevu zajistí maximální dodávku teplé vody a nahradí běžný zásobník až 150 litrů. Vhodné až pro dvě koupelny. Komfortní topení s možností dosáhnout úspor ve spotřebě paliva. nerezový kondenzační výměník se zárukou 5 let maximálně ekonomický až 108 % účinnosti maximálně ekologický 5. třída NOx filtr topení a teplé vody, adaptace otáček čerpadla, velkokapacitní by-pass vhodné i pro objekty s minimální tepelnou ztrátou (od 1 radiátoru) multifunkční displej s nápovědným textem pro obsluhu - CZ vestavěný týdenní časový programátor pro teplou vodu a dva okruhy topení možnost vedení spalin délky až 60 m (tlakové ztráty) KOMFORT TEPLÉ VODY hodnoceno nejvyšším komfortem teplé vody Stratifikační zásobník 2x 20 litrů: dva nerezové zásobníky ve spojení s nabíjecím čerpadlem a ohřevem vody v nerezové deskovém výměníku maximální dodávka teplé vody. Denní a noční teplota zásobníku s možností časového programu, možnost cirkulace TV Volba režimu ohřevu vody ECO a COMFORT Rychlá dodávka teplé vody: ohřev zásobníku z 15 na 65 C za 7 minut, dohřev po odběru v době kratší než 5 minut Velký výkon v dodávce teplé vody : nahradí běžný zásobník s objemem až 150 litrů Snížení spotřeby, vyšší účinnost : snížením počtu cyklů potřebných pro natápění zásobníku, při malých odběrech bez startu hořáku, vysoce kvalitní tepelná izolace zásobníku, zvýraznění kondenzačního režimu při ohřevu vody, automatické snížení teploty zásobníku po 24 hod bez odběru Rekuperace zbytkového tepla : zbytkové teplo po ukončení topení je akumulováno do zásobníků KOMFORT OVLÁDÁNÍ, MONTÁŽE A INSTALACE Dodávkou kotle: Volitelné příslušenství: vestavěné dopuštění příslušenství pro usnadnění montáže expanze teplé vody s objemem 2 l hydraulické moduly pro složitější topné systémy - max. tři okruhy pojistný ventil zásobníku karta solár umožňuje řídit systém solárního předehřevu teplé vody e-bus pro komunikaci příslušenství pro zavěšení a papírová maketa KOTEL PŘIPRAVEN PRO SPOLUPRÁCI S JINÝM ZDROJEM ENERGIE Možno kombinovat se zásobníkem pro předehřev teplé vody solárními panely (nebo jiným zdrojem tepla). 2 x 20 litrů vrstvený zásobník teplé vody z nerezové oceli (záruka 5 let) Kondenzační výměník z nerezové oceli v ISOtermickém provedení Nízkoemisní předsměšovaný hořák z nerezové oceli Kompaktní hydraulický blok topení a ohřevu vody s nabíjecím čerpadlem zásobníku a expanze 2 l zásobníku Čerpadlo s automatickou změnou otáček Regulace kotle s multifunkčním LCD displejem a časovým programem pro dva okruhy topení a teplou vodu

23 NIAGARA C GREEN AKUMULACE 40 LITRŮ 312 FF : 60/100-80/125 2x 80 NIAGARA C GREEN 25 FF 35 FF Výkon teplá voda max. kw 25,0 kw 35,0 kw Výkon topení (80/60 C) kw 5,0-21,6 kw 6,7 30,3 kw Výkon topení (40/30 C) kw 6,0-23,5 kw 7,0-32,0 kw Palivo ZP / PROP ZP / PROP Spotřeba max. topení/tuv (ZP) m 3 /hod 2,33 / 2,65 3,28 / 3,65 Účinnost P jmen (50/30 C) % 107,0 % 107,0 % Hodnocení účinnosti (EN 92/42) Teplota topení (klasické/nízkoteplotní) C / / Teplota teplé vody C Objem vestavěného zásobníku l 40 Jmenovitý průtok TV - EN625 (T=30 C po dobu10min) l/min 19,0 23,0 Průtok v průběhu 10 min (T=30 C) l/10min Trvalá dodávka teplé vody l/hod Hodnocení dodávky teplé vody Max. přetlak zásobníku bar 7,0 Provedení turbo Turbo Připojení turbo mm ø 60/100, s redukcí ø 80/125 nebo ø 2x 80 Třída NOx 5 5 Teplota spalin max. C Průtok spalin kg/hod 41,0 51,0 Max. délka odkouření 60/100 m 12 8 Max. délka odkouření 80/125 m Max. délka odkouření 2x 80 m Hmotnost kg Šířka x výška x hloubka mm 600 x 950 x 470 Objednací číslo Cena bez DPH , ,- Doporučené příslušenství Sada kulových ventilů Cena bez DPH 960,- 960,- Montážní šablona s uzávěry Cena bez DPH 1.600, ,- Příslušenství pro montáž str. 36 Plyn příslušenství str. 37 Pokojové termostaty str Hydraulické okruhy- řízení str. 46 Hydraulické moduly str Solární regulace str. 48 a příslušenství 63 Délky a prvky odkouření str Zásobníky str

24 PHAROS GREEN EVO KONDENZAČNÍ CENTRÁLA 105 L MAXIMÁLNÍ KOMFORT NA MINIMÁLNÍ PLOŠE Na ploše pouhých 0,42 m 2 stacionární kondenzační kotel s vestavěným zásobníkem 105 litrů. Maximální komfort díky vrstvenému zásobníku s nabíjecím čerpadlem. Dostatek teplé vody i pro náročné aplikace a více koupelen. Komfortní topení s velkým regulačním rozsahem. KOMFORT TEPLÉ VODY ohřev teplé vody zajištěn kombinací zásobníku, deskového výměníku a nabíjecího čerpadla dostatek teplé vody pro dvě koupelny s maximálně rychlou dodávkou ze studeného stavu a rychlým dohřevem při odběru volba způsobu ohřevu teplé vody: trvale nebo podle jednoduchého časového programu (ve vybavení kotle), nebo ve spojení s EXPERT CONTROL libovolný časový program KOMFORT TOPENÍ modulace výkonu 10 až 100 % - např. od 2,5 kw do 25 kw výkon pro topení individuálně nastavitelný plně modulované nízkoenergetické čerpadlo, s minimální hlučností ekvitermní regulace, tlačítko SRA pro snadné přepnutí do ručního režimu vhodné i pro objekty s minimálními tepelnými ztrátami možnost připojení do kotle dvou pokojových termostatů s příslušenstvím až 6 okruhů napojených na kotel, každý s vlastním termostatem SNADNÁ INSTALACE součástí kotle pojistný ventil topení i teplé vody NOVÉ volitelné příslušenství připojovací sady s dopouštěním, cirkulační čerpadlo, expanze teplé vody variabilita technických řešení vedení spaliny / vzduch EKONOMIE A EKOLOGIE nejvyšší hodnocení účinnosti podle EN 92/42, snížení spotřeby 20 až 30 % maximálně ekologický, snížení CO2 až o 40 %, 5. (nejlepší) třída NOx snížení spotřeby čerpadla až o 70 % ERGONOMIE nový EVO displej se zjednodušenou obsluhou a přehlednými piktogramy Pro maximální komfort a úspory doporučujeme termostaty EXPERT CONTROL a ZONE CONTROL KOMBINUJTE SE SOLÁRNÍM OHŘEVEM TEPLÉ VODY Zvažte možnost solárního ohřevu teplé vody kotel v provedení PHAROS ZELIOS EVO. Po doplnění o solární modul a čerpadlovou skupinu teplá voda celoročně s minimálními náklady Nerezový spalinový výměník Expanze 12 l pro topení Nízkoemisní nerezový hořák s regulačním rozsahem 1:10 Multifunkční displej se snadným ovládáním Kompaktní hydraulický blok s třícestným ventilem, deskovým výměníkem, by-passem, pojistným ventilem topení a teplé vody Nízkoenenergetické čerpadlo s modulací otáček Stratifikační zásobník 105 l s ochrannou anodou Nabíjecí čerpadlo zásobníku

25 PHAROS GREEN KONDENZAČNÍ CENTRÁLA 105 L x: 142 mm pro ø80/ mm s adaptérem na ø60/100 Horní připojení Levé připojení Pravé připojení A= plyn / D= topení výstup / E= topení zpátečka / F= studená voda vstup / G= teplá voda výstup / H= cirkulace PHAROS GREEN EVO Výkon teplá voda max. kw 25,4 33,2 Výkon topení (80/60 C) kw 2,4-21,5 3,4-30,3 Výkon topení (50/30 C) kw 2,6-23,4 3,6-33,0 Palivo ZP / PROP ZP / PROP Spotřeba max. topení / TUV (ZP) m 3 /hod 2,75 / 2,33 3,65 / 3,28 Účinnost P jmen (80/60 C) / (50/30 C) / P 30% (-/30 C) % 97,8 / 106,2 / 108,4 % 97,7 / 106,5 / 108,0 % Hodnocení účinnosti (EN 92/42) Teplota topení (klasické/nízkoteplotní) C / / Teplota teplé vody (TV) C Objem vestavěného zásobníku l Jmenovitý průtok TV - EN625 (T=30 C po dobu 10min) l/min 23,5 27,5 Průtok v průběhu 10 min (T=30 C) l/10min Trvalá dodávka TV (T=30 C) l/hod Ekvivalentní objem zásobníku l Hodnocení dodávky teplé vody Max. přetlak zásobníku bar 7,0 /hodnota vestavěného pojistného ventilu/ Provedení Turbo Připojení turbo mm ø 80/125 s redukcí ø 60/100 nebo ø 2x 80 Třída NOx 5 5 Teplota spalin max. C Průtok spalin kg/hod 41,6 55,2 délka odkouření 60/100 m 10 6 délka odkouření 80/125 m délka odkouření 2x 80 m Hmotnost kg Expanze topení l Šířka x výška x hloubka mm 600 x 1700 x 600 Objednací číslo Cena bez DPH , ,- Doporučené příslušenství připojovací sada levá / pravá nebo horní Objednací číslo / / Cena bez DPH 5.800,- / 5.800,- / 6.800,- Příslušenství pro montáž str. 36 Plyn příslušenství str. 37 Pokojové termostaty str Hydraulické okruhy- řízení str. 46 Hydraulické moduly str Solární regulace str. 48 a příslušenství 63 Délky a prvky odkouření str

26 PHAROS ZELIOS EVO KONDENZAČNÍ CENTRÁLA 180 L MAXIMÁLNÍ KOMFORT A ÚSPORA NA MINIMÁLNÍ PLOŠE Na ploše pouhých 0,42 m 2 stacionární kondenzační kotel se zásobníkem 180 litrů s výměníkem pro solární ohřev teplé vody. VČETNĚ SOLÁRNÍ ČERPADLOVÉ SKUPINY. Vrstvený zásobník s nabíjecím čerpadlem ve spojení se solárním ohřevem TV zajistí maximální komfort s minimálními náklady. Komfortní topení s velkým regulačním rozsahem. KOMFORT TEPLÉ VODY ohřev teplé vody zajištěn kombinací vrstveného zásobníku, deskového výměníku s nabíjecím čerpadlem a automaticky řízený solární ohřev teplé vody dostatek teplé vody pro více koupelen s maximálně rychlou dodávkou ze studeného stavu a rychlým dohřevem při odběru, díky solárnímu ohřevu minimální náklady na palivo. volba způsobu ohřevu teplé vody: trvale nebo podle jednoduchého časového programu (ve vybavení kotle), nebo ve spojení s EXPERT CONTROL libovolný časový program KOMFORT TOPENÍ -50% modulace výkonu 10 až 100 % - od 2,5 kw do 25 kw výkon pro topení individuálně nastavitelný plně modulované nízkoenergetické čerpadlo, s minimální hlučností ekvitermní regulace, tlačítko SRA pro snadné přepnutí do ručního režimu vhodné i pro objekty s minimálními tepelnými ztrátami možnost připojení do kotle max. dvou termostatů s volitelným příslušenstvím až 6 topných okruhů napojených na kotel, každý s vlastním termostatem SNADNÁ INSTALACE součástí kotle pojistný ventil topení i teplé vody, všechny komponenty dostupné z čela možnost doplnit volitelné příslušenství, variabilita technických řešení vedení spaliny / vzduch EKONOMIE A EKOLOGIE nejvyšší hodnocení účinnosti podle EN 92/42, snížení spotřeby 30 až 50 % maximálně ekologický, snížení CO2 až o 40 %, 5. třída NOx (nejlepší) snížení spotřeby čerpadla až o 70 % ERGONOMIE nový EVO displej se zjednodušenou obsluhou a přehlednými piktogramy Doporučujeme pokojové termostaty EXPERT CONTROL a ZONE CONTROL SOLÁRNÍ OHŘEV TEPLÉ VODY Doplňte o jeden nebo dva solární panely ZELIOS XP a máte kompletní fungující systém. Součástí dodávky kotle jsou i prvky pro solární okruh: regulace SOLAR MANGER, čerpadlo, expanze, pojistný ventil, systém plnění, odplynění, seřízení průtoku, nádoba na úkapy pojistného ventilu. SOLÁRNÍ OHŘEV TEPLÉ VODY Expanze topení s objemem 12 l Deskový výměník pro ohřev teplé vody Nízkoenenergetické čerpadlo s modulací otáček Solární čerpadlová skupina s čerpadlem, regulací průtoku, odplyněním, pojistným ventilem, systémem plnění Digitální solární regulace včetně čidel Nerezový výměník spalin Solární výměník Nízkoemisní hořák s regulačním rozsahem 1:10 Multifunkční displej se snadným ovládáním Expanze 16 l pro solární okruh Stratifikační zásobník 180 l s ochrannou anodou Nabíjecí čerpadlo zásobníku Zásobník pro úkap glykolu 1,5 l

27 Zvýhodněná sestava PHAROS ZELIOS EVO KONDENZAČNÍ CENTRÁLA 180 L x: 142 mm pro ø80/ mm s adaptérem na ø60/100 Horní připojení Levé připojení Pravé připojení A= plyn / B= solár vstup / C= solár výstup / D= topení výstup / E= topení zpátečka / F= studená voda vstup / G= teplá voda výstup / H= cirkulace PHAROS ZELIOS EVO 25 FF 25 FF SESTAVA Výkon teplá voda max. kw 25,4 25,4 Výkon topení (80/60 C) kw 2,4-21,5 2,4-21,5 Výkon topení (50/30 C) kw 2,6-23,4 2,6-23,4 Palivo ZP / PROP Spotřeba max. topení / TUV (ZP) m 3 /hod 2,33 / 2,75 Účinnost P jmen (80/60 C) / P jmen (50/30 C) / P 30% (-/30 C) % 97,8 / 106,2 / 108,4 % Hodnocení účinnosti (EN 92/42) Teplota topení (klasické/nízkoteplotní) C / C Teplota teplé vody (TV) C C Objem vestavěného zásobníku l 180 (sklo s ochrannou anodou) Jmenovitý průtok TV bez solární podpory - EN625 (T=30 C, 10 min) l/min 23,5 l/min Jmenovitý průtok TV se solární podporou - EN625 (T=30 C, 10 min) l/min 35,6 l/min Hodnocení dodávky teplé vody Max. přetlak zásobníku /hodnota vestavěného pojistného ventilu/ bar 7,0 Připojení turbo mm ø 80/125, s redukcí ø 60/100 nebo ø 2x 80 Třída NOx 5 Teplota spalin max. C 74 Max. délka odkouření pro systém 60/100 : 80/125 : 2x 80 m 10 : 27 : 60 Expanze topení / solární l 11 / 16 Šířka x výška x hloubka mm 600 x 2000 x 600 Objednací číslo S Cena bez DPH ,- obsahuje zásobník 180 l, solární regulace a čidla solár. hydraulická skupina expanze topení a solár ,- obsahuje kotel PHAROS ZELIOS 25 1x solární panel 2,5 m 2 připojovací sada a prvky pro instalaci na šikmou střechu Doporučené příslušenství připojovací sada levá / pravá nebo horní Objednací číslo / / Cena bez DPH 5.800,- / 5.800,- / 6.800,- Příslušenství pro montáž str. 36 Plyn příslušenství str. 37 Pokojové termostaty str Hydraulické okruhy- řízení str. 46 Hydraulické moduly str Solární regulace str. 48 a příslušenství 63 Délky a prvky odkouření str

28 PIGMA EVO PRŮTOK S MIKROAKUMULACÍ JEDNODUCHÝ DISPLEJ A KVALITNÍ DODÁVKA TEPLÉ VODY Nástěnný kotel v provedení komín nebo turbo, s ekvitermní regulací pro topení a ohřev teplé vody průtokovým systémem s mikroakumulací (udržování na teplotě). Vše na minimálních rozměrech a s jednoduchým ovládáním. Funkci mikroakumulace lze jednoduše vypnout nebo časově programovat. Komfortní topení s možností dosáhnout úspor ve spotřebě paliva. ULTRA KOMPAKTNÍ do každého prostoru s šířkou 40 cm KOMFORT TEPLÉ VODY nejvyšší hodnocení kvality dodávky teplé vody dle EN možnost nastavení časového programu pro teplou vodu teplá voda dostupná během několika vteřin na vstupu může být předehřátá voda SOLÁR, TUHÁ PALIVA KOMFORT TOPENÍ výkon pro topení individuálně nastavitelný dvoustupňové čerpadlo, nízké otáčky pro snížení hlučnosti ekvitermní regulace modulující výkon a teplotu, tlačítko SRA pro snadné přepnutí do ručního režimu vhodné pro malometrážní byty s minimálními tepelnými ztrátami v kotli možno napojit dva termostaty až 6 topných okruhů napojených na kotel, každý s termostatem SNADNÁ INSTALACE snadná montáž závěs kotle a součástí dopouštění vestavěné do kotle všechny komponenty dostupné z čela při použití připojovací sady hydraulické rozvody pod pláštěm kotle variabilita technických řešení vedení spaliny / vzduch EKONOMIE A EKOLOGIE ve spojení s doporučenou pokojovou regulací dokáže uspořit 10 až 20 % nákladů tiché zapalování ERGONOMIE nový EVO displej se zjednodušenou obsluhou KOTEL PŘIPRAVEN PRO SPOLUPRÁCI S JINÝM ZDROJEM ENERGIE Doporučujeme kombinovat se zásobníkem pro předehřev teplé vody a solárními panely. Vše může být řízeno jediným řídícím prvkem EXPERT CONTROL. Odtahový ventilátor spalin (provedení FF) Hořák s modulací výkonu a tichým zapalováním Dvoustupňové čerpadlo s automatickou změnou otáček Nerezový deskový výměník Nový EVO displej s jednoduchým ovládáním Kompaktní hydraulický blok

29 PIGMA EVO PRŮTOK S MIKROAKUMULACÍ (25/30) 440 (35) FF : 60/100-80/125 2x 80 CF : volitelně 125 / PIGMA EVO 25 CF 25 FF 30 FF 35 FF Výkon teplá voda max. kw 23,7 24,2 28,2 32,3 Výkon topení kw 9,9 23,7 9,8 24,2 11,6 28,2 14,0 32,3 Palivo ZP / PROP ZP / PROP Spotřeba max. topení / TUV (ZP) m 3 /hod 2,73 / 2,86 2,73/2,86 3,17 / 3,31 3,65 / 3,81 Účinnost při P jmen (80/60 C) 91,9 % (30 % P jmen a 47 C) 92,2 Hodnocení účinnosti (EN 92/42) Teplota topení C Teplota teplé vody (TV) C Jmenovitý průtok TV EN l/min 11,8 11,8 13,5 15,2 (ΔT=30 C po dobu 10min) Hodnocení dodávky teplé vody Provedení komín turbo Připojení komín / turbo mm ø 125 nebo ø 130 ø 60/100 s redukcí ø 80/125 nebo ø 2x 80 Třída NOx Teplota spalin max. C Průtok spalin kg/hod 63,7 57,4 67,5 74,7 Délka odkouření 60/100 m Délka odkouření 80/125 m Délka odkouření 2x 80 (s1+s2) m Hmotnost kg Výška x hloubka mm 745 x 318 Šířka Objednací číslo Cena bez DPH , , , ,- Doporučené příslušenství sada rohových kulových uzávěrů Objednací číslo Cena bez DPH 1.050, , , ,- 93,8 93,6 93,6 93,2 93,6 92,6 Příslušenství pro montáž str. 36 Plyn příslušenství str. 37 Pokojové termostaty str Hydraulické okruhy- řízení str. 46 Hydraulické moduly str Solární regulace str. 48 a příslušenství 63 Délky a prvky odkouření str Zásobníky str

30 PIGMA EVO SYSTEM TOPENÍ, TOPENÍ + EXTERNÍ ZÁSOBNÍK MNOŽSTVÍ TEPLÉ VODY PODLE VAŠÍ PŘEDSTAVY kotel s ekvitermní regulací v provedení komín nebo turbo pro TOPENÍ nebo TOPENÍ + OHŘEV VODY V EXTERNÍM ZÁSOBNÍKU. Objem zásobníku lze volit podle požadavku na množství teplé vody a umístit kdekoli. Teplou vodu můžete ohřívat trvale nebo podle časového programu. ULTRA KOMPAKTNÍ do každého prostoru s šířkou 40 cm KOMFORT TEPLÉ VODY kvalitu dodávky teplé vody lehce ovlivníte velikostí zásobníku volba způsobu ohřevu zásobníku: trvale, podle jednoduchého časového programu (ve vybavení kotle), nebo ve spojení s EXPERT CONTROL až 4 časové úseky s denní a noční teplotou zásobníku možnost kombinace se solárním ohřevem TV SOLÁR, TEPELNÉ ČERPADLO KOMFORT TOPENÍ výkon pro topení individuálně nastavitelný ekvitermní regulace modulující výkon a teplotu, tlačítko SRA pro snadné přepnutí do ručního režimu vhodné pro malometrážní byty s minimálními tepelnými ztrátami v kotli možno napojit dva termostaty až 6 topných okruhů napojených na kotel, každý s termostatem SNADNÁ INSTALACE součástí závěs kotle, dopouštění, třícestný ventil a čidlo zásobníku všechny komponenty dostupné z čela variabilita technických řešení vedení spaliny / vzduch EKONOMIE A EKOLOGIE ve spojení s doporučenou pokojovou regulací dokáže uspořit 10 až 20 % nákladů ERGONOMIE nový EVO displej se zjednodušenou obsluhou tiché zapalování KOTEL PŘIPRAVEN PRO SPOLUPRÁCI S JINÝM ZDROJEM ENERGIE Doporučujeme kombinovat s dvoušnekovým zásobníkem a solárními panely nebo zásobníkem AQUANEXT. Vše může být řízeno jediným řídícím prvkem Expert Control. Odtahový ventilátor spalin (provedení FF) Hořák s modulací výkonu a tichým zapalováním Dvoustupňové čerpadlo s automatickou změnou otáček Kompaktní hydraulický blok s třícestným ventilem a čidlem zásobníku Nový EVO displej s jednoduchým ovládáním

31 PIGMA EVO SYSTEM TOPENÍ, TOPENÍ + EXTERNÍ ZÁSOBNÍK Připojení zásobníku 400 (25/30) 440 (35) FF : 60/100-80/125 2x 80 CF : volitelně 125 / 130 PIGMA EVO SYSTEM 25 CF 25 CF+ 25 FF+ 25 FF BCH120 BCH FF 35 FF Výkon teplá voda max. kw 23,7 23,7 24,2 24,2 28,2 32,3 Výkon topení kw 9,9 23,7 9,9 23,7 9,8 24,2 9,8 24,2 11,6 28,2 14,0 32,3 Palivo ZP / PROP ZP / PROP ZP / PROP ZP / PROP ZP / PROP ZP / PROP Spotřeba max. topení / TUV (ZP) m 3 /hod 2,73 / 2,86 2,73 / 2,86 2,73 / 2,86 2,73 / 2,86 3,17 / 3,31 3,65 / 3,81 Účinnost při P jmen (80/60 C) 91,9 91,9 93,8 93,8 93,6 93,6 % (30 % P jmen a 47 C) 92,2 92,2 93,6 93,6 93,2 92,6 Hodnocení účinnosti (EN 92/42) Teplota topení C Teplota teplé vody (TV) C Jmenovitý průtok TV - EN v závislosti na objemu zásobníku (volitelné) (T=30 C, 10 min) BCH 120 BCH 160 l/min 22,2 24,6 Trvalá dodávka TV (T=30 C) l/hod Hodnocení dodávky TV Provedení komín turbo Připojení komín / turbo mm ø 125 nebo ø 130 ø 60/100, s redukcí ø 80/125 nebo ø 2x 80 Třída NOx Teplota spalin max. C Průtok spalin kg/hod 63,7 63,7 57,4 57,4 67,5 74,7 Max. délka odkouření 60/100 m Max. délka odkouření 80/125 m Max. délka odkouření 80/80 m Hmotnost kg Výška x hloubka mm 745 x 322 Šířka mm ,2 - Zvýhodněná sestava Objednací číslo S S Cena bez DPH , , , , , ,- Sada rohových uzávěrů Cena bez DPH 1.050, , , ,- Propojovací sada pro zásobník BCH Cena bez DPH 4.100, , , , , ,- 22,2 24,6 22,2-23,0 25,3 23,6 26,0 Příslušenství pro montáž str. 36 Plyn příslušenství str. 37 Pokojové termostaty str Hydraulické okruhy- řízení str. 46 Hydraulické moduly str Solární regulace str. 48 a příslušenství 63 Délky a prvky odkouření str Zásobníky str

32 SERELIA EVO MIDI AKUMULACE 15 LITRŮ DOSTATEK TEPLÉ VODY PRO KOUPELNU Nástěnný kotel s vestavěným nerezovým zásobníkem 15 litrů a systémem ohřevu ECO-DELTA nahradí běžný zásobník o objemu 40 litrů. Pro dostatek teplé vody reakce kotle na průtok a tepotu zásobníku. Zásobník je díky deskovému výměníku vždy plněn vodou o teplotě min. 40 C. Ideální jako náhrada za průtokový kotel. ULTRA KOMPAKTNÍ do každého prostoru s šířkou 44 cm KOMFORT TEPLÉ VODY kombinace deskového výměníku a zásobníku s topným hadem zajistí dostatek teplé vody pro koupelnu a rychlý dohřev vody pro další odběr volba způsobu ohřevu zásobníku: trvale, podle jednoduchého časového programu (ve vybavení kotle), nebo ve spojení s EXPERT CONTROL až 4 časové úseky s denní a noční teplotou zásobníku možnost kombinace se solárním ohřevem TV SOLÁR, TEPELNÉ ČERPADLO KOMFORT TOPENÍ výkon pro topení individuálně nastavitelný dvoustupňové čerpadlo s adaptací otáček ekvitermní regulace modulující výkon a teplotu, tlačítko SRA pro snadné přepnutí do ručního režimu vhodné pro malometrážní byty s minimálními tepelnými ztrátami v kotli možno napojit dva termostaty až 6 topných okruhů napojených na kotel, každý s termostatem SNADNÁ INSTALACE součástí závěs kotle, dopouštění je vestavěno do kotle všechny komponenty dostupné z čela variabilita technických řešení vedení spaliny / vzduch EKONOMIE A EKOLOGIE ve spojení s doporučenou pokojovou regulací dokáže uspořit 10 až 20 % nákladů modulací otáček ventilátoru je docíleno max. účinnosti i při minimálním výkonu ERGONOMIE nový EVO displej se zjednodušenou obsluhou tichý provoz díky tichému zapalování, modulovanému výkonu ventilátoru KOTEL PŘIPRAVEN PRO SPOLUPRÁCI S JINÝM ZDROJEM ENERGIE Doporučujeme kombinovat se zásobníkem pro předehřev teplé vody solárními panely (nebo jiným zdrojem tepla) popř. zásobníkem AQUANEXT. Vše může být řízeno jediným řídícím prvkem EXPERT CONTROL. Modulační odtahový ventilátor spalin (provedení FF) Hořák s modulací výkonu a tichým zapalováním Nerezový zásobník 15 l s výměníkem Dvoustupňové čerpadlo s automatickou změnou otáček Deskový výměník Kompaktní hydraulický blok Nový EVO displej s jednoduchým ovládáním

33 SERELIA EVO MIDI AKUMULACE 15 LITRŮ FF : 60/100-80/125 2x 80 CF : volitelně 125 / 130 SERELIA EVO 30 FF Výkon teplá voda max. kw 28,2 Výkon topení kw 11,6 28,2 Palivo ZP / PROP Spotřeba max. topení / TUV (ZP) m 3 /hod 3,17 / 3,31 Účinnost při P jmen (80/60 C) (30 % P jmen a 47 C) Hodnocení účinnosti (EN 92/42) % 93,6 93,6 Teplota teplé vody C Objem vestavěného zásobníku l 15 Jmenovitý průtok TV - EN625 (T=30 C po dobu 10min) l/min 14,0 Průtok v průběhu 10 min (T=30 C) l/10min 140 Trvalá dodávka TV (T=30 C) l/hod 751 Hodnocení dodávky teplé vody Max. přetlak zásobníku bar 7,0 Provedení turbo Připojení komín / turbo mm ø 60/100, s redukcí ø 80/125 nebo ø 2x 80 Třída NOx 3 Teplota spalin max. C 114 Průtok spalin kg/hod 65,1 Délka odkouření 60/100 m 4 Délka odkouření 80/125 m 11 Délka odkouření 2x 80 (s1+s2) m 36 Hmotnost kg 40 Šířka x výška x hloubka mm 440 x 745 x 480 Objednací číslo Cena bez DPH ,- Doporučené příslušenství sada rohových kulových uzávěrů Objednací číslo Cena bez DPH 1.050,- Příslušenství pro montáž str. 36 Plyn příslušenství str. 37 Pokojové termostaty str Hydraulické okruhy- řízení str. 46 Hydraulické moduly str Solární regulace str. 48 a příslušenství 63 Délky a prvky odkouření str Zásobníky str

34 NIAGARA C AKUMULACE 40 LITRŮ NEJVYŠŠÍ KOMFORT TEPLÉ VODY NA ŠÍŘCE 60 cm Nástěnný kotel s vestavěným nerezovým zásobníkem 40 litrů (2 x 20 litrů). Ohřev vody je řešen nabíjecím čerpadlem STRATIFIKAČNÍ ZÁSOBNÍK. Zvolený systém ohřevu zajistí maximální dodávku teplé vody a nahradí běžný zásobník až 150 litrů. Vhodné až pro dvě koupelny. Komfortní topení s možností dosáhnout úspor ve spotřebě paliva. odvod spalin do komína (CF) nebo turbo (FF) vysoké hodnocení účinnosti, 3. třída NOx vestavěný filtr topení i teplé vody, pojistný ventil zásobníku čerpadlo s automatickou adaptací otáček a velkokapacitní by-pass ventilátor s plynulou změnou otáček (FF) tichý chod, tiché zapalování vhodné pro malometrážní byty s minimálními tepelnými ztrátami (od 1 radiátoru) multifunkční displej s nápovědným textem pro obsluhu v českém jazyce vestavěný týdenní časový programátor pro ohřev teplé vody a dva okruhy topení vedení spalin pro turbo (FF) až 40 m délky výkon topení oddělen od výkonu pro teplou vodu KOMFORT TEPLÉ VODY hodnoceno nejvyšším komfortem teplé vody Stratifikační zásobník 2x 20 litrů: dva nerezové zásobníky ve spojení s nabíjecím čerpadlem a ohřevem vody v nerezové deskovém výměníku maximální dodávka teplé vody. Denní a noční teplota zásobníku s možností časového programu, možnost cirkulace TV Volba režimu ohřevu vody ECO a COMFORT Rychlá dodávka teplé vody: ohřev zásobníku z 15 na 65 C za 7 minut, dohřev po odběru v době kratší než 5 minut Velký výkon v dodávce teplé vody : nahradí běžný zásobník s objemem až 150 litrů Snížení spotřeby, vyšší účinnost : snížením počtu cyklů potřebných pro natápění zásobníku, při malých odběrech bez startu hořáku, vysoce kvalitní tepelná izolace zásobníku, zvýraznění kondenzačního režimu při ohřevu vody, automatické snížení teploty zásobníku po 24 hod bez odběru Rekuperace zbytkového tepla : zbytkové teplo po ukončení topení je akumulováno do zásobníků KOMFORT OVLÁDÁNÍ, MONTÁŽE A INSTALACE Dodávkou kotle: vestavěné dopuštění expanze teplé vody s objemem 2 l pojistný ventil zásobníku 7 bar karta e-bus ( ) pro komunikaci příslušenství pro zavěšení a papírová maketa Volitelné příslušenství: příslušenství pro usnadnění montáže hydraulické moduly pro složitější topné systémy - max. tři okruhy karta solár umožňuje řídit systém solárního předehřevu teplé vody 2x 20 litrů vrstvený zásobník teplé vody z nerezové oceli (záruka 5 let) Ventilátor s modulací otáček pro snížení hlučnosti a vysokou účinnost Celoměděný spalinový výměník s vysokou účinností Nerezový hořák (snížená produkce NOx 3.třída) s tichým zapálením Dvoustupňové čerpadlo s automatickou změnou otáček Kompaktní hydraulický blok topení a ohřevu vody s nabíjecím čerpadlem a expanzí pro TV Regulace kotle s multifunkčním LCD displejem a časovým programem pro dva okruhy topení a teplou vodu

35 NIAGARA C AKUMULACE 40 LITRŮ 324 (25 CF) 312 (25, 30 FF) FF : 60/100-80/125 2x 80 CF : volitelně 125 / 130 NIAGARA C 25 CF 25 FF 30 FF Výkon teplá voda max. kw 25,5 26,2 29,5 Výkon topení kw 10,1-23,7 9,5-24,0 11,6-28,0 Palivo ZP / PROP ZP / PROP ZP / PROP Spotřeba max. topení/tuv (ZP) m 3 /h 2,73 / 2,86 2,73 / 2,86 3,17 / 3,31 Účinnost P jmen % 91,9 94,3 93,6 Hodnocení účinnosti (EN 92/42) Teplota topení (klasické/nízkoteplotní) C C C C Teplota teplé vody C C C C Objem vestavěného zásobníku l Jmenovitý průtok TV - EN625 (T=30 C po dobu10min) l/min 19,0 19,0 21,0 Průtok v průběhu 10 min (T=30 C) l/10min Trvalá dodávka teplé vody l/hod Hodnocení dodávky teplé vody Max. přetlak zásobníku bar 7,0 7,0 Provedení komín Turbo Připojení komín / turbo mm ø 125 nebo 130 ø ø 60/100 s redukcí ø 80/125 nebo ø 2x 80 Třída NOx Teplota spalin max. C Průtok spalin TV kg/hod 68,5 55,7 67,5 Max. délka odkouření 60/100 m 4 4 Max. délka odkouření 80/125 m Max. délka odkouření 2x 80 m Hmotnost kg Šířka x výška x hloubka mm 600 x 950 x 470 Objednací číslo Cena bez DPH , , ,- Doporučené příslušenství Sada kulových ventilů Cena bez DPH 960,- 960,- 960,- Montážní šablona s uzávěry Cena bez DPH 1.600, , ,- Příslušenství pro montáž str. 36 Plyn příslušenství str. 37 Pokojové termostaty str Hydraulické okruhy- řízení str. 46 Hydraulické moduly str Solární regulace str. 48 a příslušenství 63 Délky a prvky odkouření str Zásobníky str

36 MONTÁŽ - PŘÍSLUŠENSTVÍ Příslušenství pro MONTÁŽ Sada rohových kulových uzávěrů 1x plyn ¾, 2x topení ¾, 1x užitková voda ½, spojovací trubky do stěny se závitem Rozměrová maketa kotle Papírová maketa kotle 1:1 se zobrazením vývodů, odkouření a míst pro zavěšení doporučené příslušenství Příslušenství pro MONTÁŽ Montážní šablona s uzávěry pro přípravu ve stavbě, pevná hloubka, papírová maketa, závěs kotle, připojovací trubky pro montáž do zdi Rozměrová maketa kotle Papírová maketa kotle 1:1 se zobrazením vývodů, odkouření a míst pro zavěšení Příslušenství pro MONTÁŽ Připojení levé (sada) Montážní materiál, uzávěry, dopouštění Připojení pravé (sada) Montážní materiál, uzávěry, dopouštění Expanzní nádoba 8 litrů zásobníku Pro montáž do kotle s montážním materiálem doporučené příslušenství SERELIA, TALIA, TALIA SYSTEM (GREEN) - EVO Montážní šablona s uzávěry a dopouštěním (pouze pro SERELIA - nepovinné) Obj. číslo pro přípravu ve Obj. číslo stavbě, Cena hloubkově stavitelná, papírová maketa, Cena závěs kotle 1.050, ,- doporučené příslušenství Obj. číslo Cena Součást balení kotle Obj. číslo Propojovací sada pro zásobník BCH pod kotel pod kotlem, Obj. číslo propojení, - pojistný ventil 7 bar, Cena expanze 4 litry, sifon pro kotle TALIA (GREEN) SYSTÉM zásobník pod 4.100,- kotel Sada uzávěrů NIAGARA C (GREEN) Obj. číslo Cena 1.600,- Kulové ventily přímé pro plyn, vodu a 2x topení + připojovací trubky pro montáž do zdi, papírová maketa doporučené příslušenství Cena 960,- Obj. číslo Cena Součást balení kotle Obj. číslo Cirkulační čerpadlo teplé vody Obj. číslo Čerpadlo s časovým - programem a vypínacím Cena termostatem Montáž mimo kotel doporučené přísluš ,- Připojení horní (sada) PHAROS GREEN EVO, PHAROS ZELIOS EVO Obj. číslo Cena Montážní materiál, uzávěry, dopouštění Cena 5.800, ,- Cirkulační čerpadlo pro teplou vodu Obj. číslo Obj. číslo Montáž do kotle, Cena čerpadlo s teplotním omezením a časovým Cena 5.800,- programem 4.800,- Obj. číslo Cena 2.350,

37 PLYN Přestavbové sady PROPAN Přestavbová sada Nat > Prop pro kotle GREEN s regulačním rozsahem 1:4 Talia Green Systém Evo 12, Pigma Green 25, 30, 35 kw Přestavbová sada Nat > Prop pro kotle Green 25 kw s regulačním rozsahem 1:10 Talia Green Systém Evo 25, Serelia Green Evo 25, Pharos Green Evo 25, Pharos Zelios EVO 25 Přestavbová sada Nat > Prop pro kotle Green 30 kw s regulačním rozsahem 1:10 Talia Green Systém Evo 30 Přestavbová sada Nat > Prop pro kotle Green 35 kw s regulačním rozsahem 1:10 Talia Green Systém Evo 35, Pharos Zelios EVO 35 Obj. číslo Cena , , ,- Přestavbová sada Nat > Prop pro kotle Pigma Evo 25 FF ,- Přestavbová sada Nat > Prop pro kotle Pigma Evo 30 FF ,- Přestavbová sada Nat > Prop pro kotle Pigma Evo 35 FF ,- Přestavbová sada Nat > Prop pro kotle Pigma Evo 25 CF ,- Přestavbová sada Nat >Prop NIAGARA C GREEN 25 kw ,- Přestavbová sada Nat >Prop NIAGARA C GREEN 35 kw ,- Přestavbová sada Nat >Prop NIAGARA C 25 CF, 25 FF ,- Přestavbová sada Nat >Prop NIAGARA C 30 FF ,- Přestavbová sada Nat >Prop TALIA GREEN SYSTeM EVO HP 45, 65, 85, 100, 115, 150 součást dodávky kotle

38 TALIA GREEN SYSTEM HP EVO KASKÁDA, TOPENÍ+ ZÁSOBNÍK PŘÍSLUŠENSTVÍ PRO KOTLE INSTALOVANÉ SAMOSTATNĚ Sada kulových ventilů TALIA GREEN SYSTEM HP EVO Obj.číslo Cena bez DPH 2.500, , ,- Anuloid pro kotel samostatně instalovaný Třícestný ventil pro zásobník - sada Čerpadlo s připojením Modulační (PWM), nízkoenergetické čerpadlo s připojením Redukce odkouření na kotel z 80/125 na 2x 80 Redukce na kotel z ø 100/100 na ø 110/160 Redukce na kotel z ø 100 na ø 110 Obj.číslo Cena bez DPH 5.400, ,- Obj.číslo Cena bez DPH 6.400, , ,- Obj.číslo součást kotle Cena bez DPH , Obj.číslo Cena bez DPH ,- Obj.číslo Cena bez DPH 1.400, Obj.číslo Cena bez DPH Obj.číslo Cena bez DPH PŘÍSLUŠENSTVÍ PRO NOSNOU KONSTRUKCI Anuloid DN 65 s odkalením a odvzdušněním Anuloid DN 100 s odkalením a odvzdušněním Obj.číslo TALIA GREEN SYSTEM EVO HP do výkonu 460 kw Cena bez DPH ,- Obj.číslo pro výkon nad 460 kw Cena bez DPH ,- Izolace pro anuloid DN65 Izolace pro anuloid DN100 Připojovací sada pro kotle v řadě - propojení kotel kolektory topení a plynu (včetně uzávěrů, pojistného ventilu 3 bar) bez čerpadla Připojovací sada pro kotle zády - propojení kotel kolektory topení a plynu (včetně uzávěrů, pojistného ventilu 3 bar) bez čerpadla Obj.číslo Cena bez DPH 7.800,- Obj.číslo Cena bez DPH 9.500,- Obj.číslo Cena bez DPH , Obj.číslo Cena bez DPH ,- Obj.číslo Cena bez DPH , Obj.číslo Cena bez DPH ,

39 Kotle na zdi s hydraulickým přísluš. Kotle zády s hydraulickým přísluš. Kotle v řadě s hydraulickým přísluš. TALIA GREEN SYSTEM HP KASKÁDA, TOPENÍ+ ZÁSOBNÍK KOTLE NA NOSNÉ KONSTRUKCI Konstrukce 2 kotle v řadě Příčníky pro zavěšení kotlů, svislé nosníky, trojúhelníkové ,- Konstrukce 3 kotle v řadě vzpěry Veškeré hydraulické napojení řešeno samostatně na stavbě ,- Konstrukce 4 kotle v řadě nebo jako samostatné příslušenství str ,- Konstrukce 2 kotle v řadě včetně hydraulického příslušenství <460 kw Konstrukce 3 kotle v řadě včetně hydraulického příslušenství <460 kw Konstrukce 4 kotle v řadě včetně hydraulického příslušenství <460 kw Konstrukce 4 kotle v řadě včetně hydraulického příslušenství >460 kw Příčníky pro zavěšení kotlů, svislé nosníky, trojúhelníkové vzpěry + Levý a pravý nosník kolektoru topení pro dva nebo tři kotle, kolektor plynu, přírubová sada Propojení mezi kotlem a kolektory topení a plynu se řeší samostatně na stavbě nebo jako samostatné příslušenství str , , , ,- Konstrukce pro 2 kotle zády Příčníky pro zavěšení kotlů, svislé nosníky, trojúhelníkové 9.800,- Konstrukce pro 4 kotle zády vzpěry Veškeré hydraulické napojení řešeno samostatně na stavbě ,- Konstrukce pro 6 kotlů zády nebo jako samostatné příslušenství str ,- KOTLE NA ZDI Konstrukce pro 4 kotle zády včetně hydraulického příslušenství <460 kw Konstrukce pro 6 kotlů zády včetně hydraulického příslušenství <460 kw Konstrukce pro 4 kotle zády včetně hydraulického příslušenství >460 kw Konstrukce pro 6 kotlů zády včetně hydraulického příslušenství >460 kw 2 kotle v řadě na zdi včetně hydraulického příslušenství <460 kw Příčníky pro zavěšení kotlů, svislé nosníky, trojúhelníkové vzpěry + levý a pravý nosník kolektoru topení pro dva nebo tři kotle, kolektor plynu, přírubová sada Propojení mezi kotlem a kolektory topení a plynu se řeší samostatně na stavbě nebo jako samostatné příslušenství str , , , , ,- 3 kotle v řadě na zdi včetně hydraulického příslušenství <460 kw 4 kotle v řadě na zdi včetně hydraulického příslušenství <460 kw 4 kotle v řadě na zdi včetně hydraulického příslušenství >460 kw Levý a pravý nosník kolektoru topení pro dva nebo tři kotle, kolektor plynu, přírubová sada , , ,

40 REGULACE on/off- PŘÍSLUŠENSTVÍ BASIC - bez programu EASY CONTROL týdenní program VENKOVNÍ ČIDLO objednací číslo Cena bez DPH Poznámka ,- - Maximálně jednoduché ovládání kolečkem - Spínání 24V nebo 230 V, přesnost ±0,5 C Stupeń ochrany IP 30 Elektrické napájení z kotle max. 2x 0,5 mm 2 Rozsah nastavení 0 až 30 C Rozměry 43x83x40 mm objednací číslo Cena bez DPH poznámka drát 1.800, bezdrát R 4.500,- vysílač + přijímač - Prostorový termostat s týdenním programem - PI regulace (termostat vypne kotel před dosažením nastavené teploty a očekává jak se bude chovat teplota v místnosti). Nedochází k přetápění. - Programování po dnech, 2 teploty, 6x denně změna - Ruční provoz, funkce prázdniny Stupeń ochrany IP 30 Elektrické napájení 2x AA baterie alkalické (součástí) Spínací kontakt max. 2,5 mm 2, 24V nebo 230 V Rozsah nastavení 0 až 35 C Rozměry 89x133x26 mm objednací číslo Cena bez DPH ,- (NIAGARA C, PHAROS) ,- (kotle EVO ) - Nutné pro funkci ekvitermní regulace (podle venkovní teploty) - Na kotli lze vypnout tlačítkem SRA Elektrické napájení z kotle max. 2x 0,5 mm 2, E-bus Rozměry 75x53x28 mm NEBO NEBO Doporučujeme kombinovat termostat ON/OFF s venkovním čidlem. Dosáhnete dobrého tepelného komfortu a současně úspory paliva. Venkovní čidlo odpojíte tlačítkem SRA

41 REGULACE MODULAČNÍ- PŘÍSLUŠENSTVÍ KOTLŮ EVO EXPERT CONTROL Snadná obsluha, přehledný displej volně nastavitelný pro zobrazení ZONE CONTROL objednací číslo Cena bez DPH ,- - Dálkové ovládání kotle, topných okruhů a solárního systému - Prostorový termostat s funkcí modulace kotle - Týdenní časový program topení: 3 předpřipravené programy + volné programování (2 teploty a 4 časové úseky) po dnech. - Ruční provoz: Umožňuje dočasnou změnu proti nastavenému programu - Funkce "Prázdniny". - Možné regulovat v závislosti na venkovní teplotě. - Týdenní časový program pro teplou vodu (volné programování, 2 teploty, 4 úseky) Stupeń ochrany IP 30, doporučena montáž na krabici Elektrické napájení Z kotle max. 2x 0,5 mm 2, E-bus 2 Rozsah nastavení 0 až 50 C Rozměry 96x134x16 mm objednací číslo Cena bez DPH ,- - Prostorový termostat s funkcí modulace kotle - Jako termostat pro druhy nebo třetí topný okruh (programy přes Expert Control) - Funkce vypnuto, ruční nebo automatický provoz (časový program jen z EXPERT kontrol - Bez časového programu (nastavení z Expert Control) Stupeń ochrany IP 40, doporučena montáž na krabici Elektrické napájení Z kotle max. 2x 0,5 mm 2, E-bus 2 Rozsah nastavení 0 až 35 C Rozměry 90x90x27 mm VENKOVNÍ ČIDLO objednací číslo Cena bez DPH ,- - Nutné pro funkci ekvitermní regulace (podle venkovní teploty) - Na kotli lze vypnout tlačítkem SRA Elektrické napájení Z kotle max. 2x 0,5 mm 2, E-bus 2 Rozměry 75x53x28 mm Pro kotel možno použít EXPERT CONTROL, výjimečně pak ZONE CONTROL Všechny kotle EVO Doporučujeme kombinovat modulační termostat s venkovním čidlem. Dosáhnete tak maximálního tepelného komfortu a maximální úspory paliva. Venkovní čidlo odpojíte stiskem tlačítka SRA

42 REGULACE MODULAČNÍ- PŘÍSLUŠENSTVÍ pouze NIAGARA C (GREEN) CLIMA MANAGER Tlačítka rychlého přístupu E-BUS TERMOSTAT VENKOVNÍ ČIDLO objednací číslo Cena bez DPH ,- - Dálkové ovládání kotle, topných okruhů - Prostorový termostat s funkcí modulace kotle - Týdenní časový program topení: 3 předpřipravené programy + volné program. - Ruční provoz: Umožňuje dočasnou změnu proti nastavenému programu - Funkce "Prázdniny". - Možné regulovat v závislosti na venkovní teplotě. - Týdenní časový program pro teplou vodu - Pomocný externí kontakt 230 V Stupeń ochrany IP 30 Elektrické napájení Z kotle max. 2x 0,5 mm 2, E-bus Rozsah nastavení 0 až 50 C Rozměry 155x115x36 mm objednací číslo Cena bez DPH drát 1.550, ,- vysílač bezdrát 1.500,- přijímač ,- zesilovač - Prostorový termostat s funkcí modulace kotle - Jako termostat pro topné okruhy, časový program na kotli - Funkce vypnuto, ruční nebo automatický provoz (časový program jen z kotle) - Bezdrátové provedení max. 20 m ve volném prostoru vodorovně, pro svislý přenos vždy zesilovač - Lze použít jako termostat, časový program na kotli Stupeń ochrany IP 40, doporučena montáž na krabici Elektrické napájení Z kotle max. 2x 0,5 mm 2, E-bus Rozsah nastavení 0 až 35 C Rozměry 101x77x55 mm objednací číslo Cena bez DPH drát 500,- - Nutné pro funkci ekvitermní regulace (podle venkovní teploty) - Na kotli lze vypnout tlačítkem SRA Elektrické napájení Z kotle max. 2x 0,5 mm 2, E-bus Rozměry 75x53x28 mm Pro kotel možno použít E-BUS termostat jednoduchý nebo dálkové ovládání CLIMAMANAGER V systému nutno min 1x CLIMAMANAGER a max 2x E-BUS termostat NIAGARA C, NIAGARA C GREEN TALIA HYBRID Doporučujeme kombinovat modulační termostat s venkovním čidlem. Dosáhnete tak maximálního tepelného komfortu a maximální úspory paliva. Venkovní čidlo odpojíte stiskem tlačítka SRA

43 HYDRAULICKÉ MODULY - PŘÍSLUŠENSTVÍ Topné okruhy se stejnou teplotou v celém systému Jeden okruh dva okruhy tři okruhy MONO I MONO II MONO III provedení bez hydraulické části BASIC klasické 3- stupňové čerpadlo MUTIFUNKČNÍ RELÉ rozsáhlý topný systém s velkými hydraulickým odporem MULTI II MULTI III EVO modulační, nízkoenergetické čerpadlo Univerzální regulátor max. 3 okruhy Topné okruhy s různou teplotou dva nebo tři topné okruhy nezávislé hydraulicky a časově BASIC 3-stupňové čerpadlo, klasické termostatický směšovač 20 až 70 C EVO nízkoenergetické čerpadlo, modulační směšovač s elektropohem 20 až 80 C MULTI EVO-UNI Univerzální regulátor topných okruhů, regulace včetně čidel bez hydraulické části max. 3 okruhy z regulátoru,možnost spojit dva regulátory 6 okruhů na kotel Venkovní čidlo EXPERT CONTROL např. okruh 3 (dálkové ovládání kotle a nastavení všech topných okruhů) Havarijní termostat MULTI III, hydraulický modul Sada zabezpečení max. Havarijní T podlahy termostat ZÓNOVÝ TERMOSTAT např. okruh 2 ZÓNOVÝ TERMOSTAT např. okruh

44 HYDRAULICKÉ MODULY - PŘÍSLUŠENSTVÍ JEDNA TEPLOTNÍ ÚROVEŇ V SOUSTAVĚ MONO I 1x topný okruh se stejnou teplotou např. rozsáhlý topný systém s velkým hydraulickým odporem Montáž na zeď nebo do zdi rychlá montáž Zbytková výtlačná výška čerpadla : 4,1 m při 1000 l/hod, 3,0 m při 1500 l/hod plechová skříňka, bílý lak hydraulický oddělovač, manuální odvzdušnění uzávěry na vstupu / výstupu kotle - ¾ vnitřní závit uzávěry na vstupu / výstupu topného okruhu ¾ vnější závit čerpadlo 3-stupňové (47/67/90 W) BASIC nebo nízkoenergetické - EVO, zpětná klapka regulace, teplotní čidla vstup pro termostaty ON/OFF i e-bus, výstup komunikace do kotle 2x 0,75 mm 2 napájení 230 V/50 Hz, IPX5D 400 x 500 x 160 mm obj.č x 500 x 160 mm obj.č hmotnost 12 kg Do systému 1x EXPERT CONTROL jako zobrazovací jednotku a pro nastavení Obj. číslo Doporučené příslušenství pro cena MONO I EVO všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby x modulační (nízkoenergetické) čerpadlo ,- MONO I BASIC všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby x 3 st. čerpadlo ,- MONO II 2x topný okruh se stejnou teplotou např. horní a spodní patro objektu Montáž na zeď nebo do zdi rychlá montáž Zbytková výtlačná výška čerpadla : 4,1 m při 1000 l/hod, 3,0 m při 1500 l/hod plechová skříňka, bílý lak hydraulický oddělovač, manuální odvzdušnění uzávěry na vstupu / výstupu kotle - ¾ vnitřní závit uzávěry na vstupu / výstupu topného okruhu ¾ vnější závit 2x čerpadlo 3-stupňové (47/67/90 W) BASIC nebo nízkoenergetické - EVO, 2x zpětná klapka regulace, teplotní čidla vstup pro termostaty ON/OFF i e-bus, výstup komunikace do kotle 2x 0,75 mm x 500 x 160 mm obj.č napájení 230 V/50 Hz, IPX5D 400 x 500 x 160 mm obj.č hmotnost 15 kg Do systému 1x EXPERT CONTROL jako zobrazovací jednotku a pro nastavení Obj. číslo Doporučené příslušenství pro cena MONO II EVO všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby ,- 2x modulační (nízkoenergetické) čerpadlo MONO II BASIC všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby ,- 2x 3 st. čerpadlo MONO III 3x topný okruh se stejnou teplotou Montáž na zeď nebo do zdi rychlá montáž Zbytková výtlačná výška čerpadla : 4,1 m při 1000 l/hod, 3,0 m při 1500 l/hod plechová skříňka, bílý lak hydraulický oddělovač, manuální odvzdušnění uzávěry na vstupu / výstupu kotle - ¾ vnitřní závit uzávěry na vstupu / výstupu topného okruhu ¾ vnější závit 3x čerpadlo 3-stupňové (47/67/90 W) BASIC nebo nízkoenergetické - EVO, regulace, teplotní čidla vstup pro termostaty ON/OFF i e-bus, výstup komunikace do kotle 2x 0,75 mm 2 napájení 230 V/50 Hz, IPX5D 400 x 500 x 160 mm obj.č x 500 x 160 mm obj.č hmotnost 16 kg Do systému 1x EXPERT CONTROL jako zobrazovací jednotku a pro nastavení Obj. číslo Doporučené příslušenství pro cena MONO III EVO všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby x modulační (nízkoenergetické) čerpadlo ,- MONO III BASIC všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby x 3 st. čerpadlo ,- Do vyprodání zásob k dispozici i hydraulické moduly starší generace ke kotlům NIAGARA C (GREEN): MONO I (9.500,-), MONO II (13.000,-) a MONO III (15.600,-)

45 HYDRAULICKÉ MODULY - PŘÍSLUŠENSTVÍ DVĚ AŽ TŘI TEPLOTNÍ ÚROVNĚ V CELÉ SOUSTAVĚ výstupní teplota termostatickým ventilem MULTI BASIC 3 st. čerpadlo, termostatický směšovač např. radiátory a podlaha Montáž na zeď nebo do zdi rychlá montáž Zbytková výtlačná výška čerpadla : čerpadlový 3,9 m / 1000 lhod -1, 2,6m / 1500 lhod -1, max l/hod termostaticky směšovaný 4,0 m při 400 lhod -1, 1,6 m při 800 lhod -1, max. 800 l/hod plechová skříňka, bílý lak hydraulický oddělovač, manuální odvzdušnění uzávěry na vstupu / výstupu kotle - ¾ vnitřní závit uzávěry na vstupu / výstupu topného okruhu ¾ vnější závit regulace, teplotní čidla vstup pro termostaty ON/OFF i e-bus, výstup komunikace do kotle 2x 0,75 mm 2 napájení 230 V/50 Hz, IPX5D MULTI II BASIC: 2x čerpadlo 3-stupňové (47/67/90 W), 1x směšovač termostatický (výstup 400 x 500 x 160 mm obj.č x 700 x 170 mm obj.č nastavitelný 20 až 70 C), max. 183 W, hmotnost 20 kg MUTI III BASIC : 3x čerpadlo 3-stupňové (47/67/90 W), 2x směšovač termostatický (výstup nastavitelný 20 až 70 C), max. 273 W, hmotnost 23 kg Do systému 1x EXPERT CONTROL jako zobrazovací jednotku a pro nastavení Obj. číslo Doporučené příslušenství pro Cena MULTI II BASIC všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby, (1x ČO + 1x SO) 2x 3 st. čerpadlo, 1x směšovač ,- MULTI III BASIC všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby, (1x ČO + 2x SO) 3x 3 st. čerpadlo, 2x směšovač ,- HAVARIJNÍ ČIDLO 65 C Volitelné pro všechny nízkoteplotní okruhy, příložné provedení 300,- MULTI EVO čerpadlo modulované nízkoenergetické, motorický směšovač např. radiátory a podlaha Montáž na zeď nebo do zdi rychlá montáž Zbytková výtlačná výška čerpadla : čerpadlový 3,9 m / 1000 lhod -1, 2,6m / 1500 lhod -1, max l/hod motoricky směšovaný 3,9 m / 1000 lhod -1, 2,4m / 1500 lhod -1, max l/hod plechová skříňka, bílý lak hydraulický oddělovač, manuální odvzdušnění uzávěry na vstupu / výstupu kotle - ¾ vnitřní závit uzávěry na vstupu / výstupu topného okruhu ¾ vnější závit regulace, teplotní čidla vstup pro termostaty ON/OFF i e-bus, výstup komunikace do kotle 2x 0,75 mm 2 napájení 230 V/50 Hz, IPX5D MULTI II EVO: 2x čerpadlo čerpadlo modulované (8/54 W), 1x směšovač s pohonem 230 V, 440 x 700 x 170 mm obj.č max. 116 W, hmotnost 20 kg 440 x 700 x 170 mm obj.č MULTI III EVO: 3x čerpadlo čerpadlo modulované (8/54 W), 2x směšovač s pohonem 230V, max. 174 W, hmotnost 23 kg Do systému 1x EXPERT CONTROL jako zobrazovací jednotku a pro nastavení Obj. číslo Doporučené příslušenství pro Cena MULTI II EVO všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby ,- (1x ČO + 1x SO) 2x modulační (nízkoenergetické) čerpadlo a 1x směšovač MULTI III EVO všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby ,- (1x ČO + 2x SO) 3x modulační (nízkoenergetické) čerpadlo a 2x směšovač HAVARIJNÍ ČIDLO 65 C Volitelné pro všechny nízkoteplotní okruhy, příložné provedení 300,- Do vyprodání zásob k dispozici i hydraulické moduly starší generace ke kotlům NIAGARA C (GREEN): MULTI II (18.000,-), MULTI III (21.500,-)

46 HYDRAULICKÉ OKRUHY ŘÍZENÍ UNIVERZÁLNÍ REGULACE TOPNÝCH OKRUHŮ - DVĚ AŽ TŘI TEPLOTNÍ ÚROVNĚ V CELÉ SOUSTAVĚ ZONE CONTROL (MULTI EVO-UNI) 1x TO čerpadlový + 2x TO směšovaný např. radiátory a podlaha Montáž na zeď Max. regulovatelný systém 1x TO čerpadlový + 2x TO směšovaný čerpadla: klasická nebo modulovaná směšovače: motorické 230 V, tříbodová regulace teplotní čidla: NTC na vstupu i výstupu okruhů (součást dodávky) vstup pro termostaty ON/OFF i e-bus, výstup komunikace do kotle 2x 0,75 mm 2 Výstupní signál e-bus 2 nebo ON/OFF (pro cizí kotle) napájení 230 V/50 Hz, IPX5D hmotnost 2 kg dodávka včetně čidel pro TO do systému 1x EXPERT CONTROL jako zobrazovací jednotku a pro nastavení max. 3 okruhy na regulátor, možnost ke kotli 2 regulátory 6 topných okruhů Obj. číslo Doporučené příslušenství pro cena MULTI EVO-UNI všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby 3 st. čerpadlo 3.800,- HAVARIJNÍ ČIDLO 65 C Volitelné pro všechny nízkoteplotní okruhy, příložné provedení 300,- MULTIFUNKČNÍ RELÉ EVO REŽIM REGULACE TOPNÝCH OKRUHŮ: regulace max. 3x čerpadlový okruh spínání čerpadel nebo zónových ventilů 230 V v závislosti na pokojových termostatech (max. 2x ON/OFF + 1x Expert Control nebo max 2x Zone Control + 1x Expert Control) max. napájení 230 V/50 Hz, IPX5D, možno i 24 V nebo bez napětí 3x výstup max. 230 V/50 Hz nebo bez napětí Výstupní signál pro kotel e-bus 2 kotle EVO Hmotnost 2 kg Montáž na zeď Různé předdefinované funkce až 3 topné okruhy s čerpadlem nebo zónovým ventilem / solární regulace / hlášení poruch a dálkový reset / kotel na tuhá / časové spínání Bez teplotních čidel Do systému 1x EXPERT CONTROL jako zobrazovací jednotku a pro nastavení Obj. číslo Doporučené příslušenství pro Cena MULTIFUNKČNÍ RELÉ pouze kotle CHAFFOTEAUX EVO 1.600,- KARTA 2 RELÉ - Niagara C, Pharos Pro vložení do kotle Montáž do kotle Spínání externích zařízení 24 nebo 230 V (např. čerpadlo okruhu, zónový ventil okruhu, atd.) Karta ovládá (spíná) fázi daného připojeného zařízení. Karta nezajišťuje napájení připojeného zařízení pouze spínání. Obj. číslo Doporučené příslušenství pro cena KARTA 2 RELÉ NIAGARA C (GREEN), PHAROS, ZELIOS 630,- ZÓNOVÝ VENTIL - ON/OFF ventil, 230 V / 50 Hz - pod proudem otevřeno, bez proudu se vrací pružinou - přímé provedení, připojení ¾ - možnost manuální ovládání (blokace ventilu) Použití jako : - zónový ventil topných okruhů - doporučeno v kombinaci s kartou 2 relé Pro vestavbu do potrubí Obj. číslo Doporučené příslušenství pro cena ZÓNOVÝ VENTIL ¾ všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby 1.850,

47 KASKÁDOVÁ REGULACE - PŘÍSLUŠENSTVÍ KASKÁDOVÝ REGULÁTOR RVS sestava VČETNĚ ROZVADĚČE Všechny kotle GREEN EVO bez ohledu na výkon Max. sestava kaskáda až 8 modulovaných kondenzačních kotlů (Green) topné okruhy - 3x topný okruh, LPB komunikace teplá voda zásobník nebo deskový výměník + zásobník multifunkční výstup 3x (např. cirkulace zásobníku) Obsahuje: regulátor RVS , sada svorek, ovládací panel AVS37 se zadní krytkou, spojovací kabel vše instalováno do rozvaděče pro montáž na zeď Neobsahuje: komunikační převodník kotle - instalace do každého z kotlů v kaskádě teplotní čidla- venkovní + anuloid + čidla TO +zásobník (viz níže) Obj. číslo Doporučené příslušenství pro Cena RVS v rozvaděči TALIA GREEN SYSTEM HP, TALIA GREEN SYSTEM ,- KASKÁDOVÝ REGULÁTOR RVS sestava PRO INSTALACI DO ROZVADĚČE NA DIN LIŠTU Max. sestava kaskáda až 8 modulovaných kondenzačních kotlů (Green) topné okruhy - 3x topný okruh, LPB komunikace teplá voda zásobník nebo deskový výměník + zásobník multifunkční výstup 3x (např. cirkulace zásobníku) Obsahuje: regulátor RVS , sada svorek, ovládací panel AVS37 se zadní krytkou, spojovací kabel INSTALACE DO ROZVADĚČE NA STAVBĚ, bez rozvaděče Neobsahuje: komunikační převodník kotle - instalace do každého z kotlů v kaskádě teplotní čidla- venkovní + anuloid + čidla TO +zásobník (viz níže) Obj. číslo Doporučené příslušenství pro Cena RVS na DIN S TALIA GREEN SYSTEM HP, TALIA GREEN SYSTEM ,- Komunikační převodník CM ČIDLO VENKOVNÍ ČIDLO PŘÍLOŽNÉ - anuloid Komunikační převodník kotle (nutné pro každý kotel v kaskádě) Venkovní čidlo QAC drát 1x pro soustavu Příložné provedení QAD x pro anuloid Obj.č. Cena Obj.č. Cena Obj.č. Cena , S 450, S 700,- ČIDLO PŘÍLOŽNÉ - topné okruhy ČIDLO ZÁSOBNÍK POKOJOVÝ TERMOSTAT QAA75 Příložné provedení QAD x pro každý směšovaný topný okruh Teplotní čidlo pro zásobník TV - QAZ36.522/109 provedení do jímky Pokojový termostat QAA75.611/501 s funkcí dálkového ovládání okruhu. Obj.č. Cena Obj.č. Cena Obj.č. Cena S 700, S 350, S 4.800,- POKOJOVÝ TERMOSTAT QAA55 WEB SERVER OZW Pokojový termostat QAA55.110/101 - snímač teploty Webový server pro 1x regulátor RVS s komunikací LPB, ethernet Další příslušenství SIEMENS na vyžádání Obj.č. Cena Obj.č. Cena Obj.č. Cena S 2.270, ,

48 SOLÁRNÍ REGULACE - PŘÍSLUŠENSTVÍ MUTIFUNKČNÍ RELÉ - EVO REŽIM DIFERENCIÁLNÍ TERMOSTAT: jednoduchá regulace solárního okruhu s ohřevem TUV čidlo kolektoru, čidlo zásobníku spodní (po aktivaci všechny běžné potřebné funkce a zabezpečení, neobsahuje schémata solár, ušetřená energie, množství připravené vody atd.) max. napájení 230 V/50 Hz, IPX5D, možno i 24 V nebo bez napětí 3x výstup max. 230 V/50 Hz, 3x vstup NTC čidla Výstupní signál pro kotel e-bus 2 kotle EVO Hmotnost 2 kg, montáž na zeď Dodávka bez teplotních čidel pro solár 127 x 125 x 23 mm Různé předdefinované funkce až 3 topné okruhy s čerpadlem nebo zónovým ventilem / solární regulace / hlášení poruch a dálkový reset / kotel na tuhá / časové spínání Bez teplotních čidel Do systému 1x EXPERT CONTROL jako zobrazovací jednotku a pro nastavení Obj. číslo Doporučené příslušenství pro cena MULTIFUNKČNÍ RELÉ pouze kotle CHAFFOTEAUX EVO 1.600,- SADA ČIDEL PRO MULTIFUNKČNÍ RELÉ Odporový snímač teploty kolektoru a zásobníku (spodní) v případě využití multifunkčního relé jako solární regulace. Jako čidlo zásobníku horní se využívá čidla kotle (součást kotle). PŘÍLOŽNÉ ČIDLO Příložný odporový snímač teploty teplota vrat topení (solární podpora topení) SOLAR MANAGER 1 600,- Montáž na zeď Solární regulace komunikující s kotlem CHAFFOTEAUX po e-bus 2 (obsahuje nadstandartní funkce a zabezpečení, obsahuje různá schémata pro solár, ušetřená energie, množství připravené vody atd.) Pro funkci je nutno mít v soustavě EXPERT CONTROL (např. jako termostat) Různé předefinované funkce zobrazení na EXPERT CONTROL 0: bez určení / 1: jednošnekový zásobník / 2: dvoušnekový zásobník / 3: kombinace solární zásobník s elektrickým ohřevem / 4: solární podpora topení napájení 230 V/50 Hz, IPX5D 4x teplotní vstup NTC (kolektor, zásobník dolní, zásobník horní, teplota zpátečky volitelné) 3x výstup 230 V (1x čerpadlo, 1x třícestný ventil) 1x volně programovatelný kontakt výstupu signalizace požadavku ON/OFF na kotel nebo porucha nebo promíchávací čerpadlo zásobníku Bez teplotních čidel Doporučujeme v kombinaci s DIGITALNÍ ČERPADLOVOU SKUPINOU Obj. číslo Doporučené příslušenství pro cena SOLAR MANAGER všechny kotle CHAFFOTEAUX nebo všechny kotle cizí výroby ČIDLO KOLEKTORU 10K Odporový snímač teploty kolektoru a zásobníku - 2,5 m 760,- SONDA ZÁSOBNÍKU 10K Odporový snímač teploty zásobníku 450,- SOLAR KARTA - Niagara C karta solární regulace (umístění do elektronické skříňky kotle) čidlo solárního kolektoru - jímka čidlo zásobníku (spodní) - jímka Sada neobsahuje termostatický ventil na výstup zásobníku Kontrola teploty solárního kolektoru, teploty zásobníku, spínání solárního čerpadla, spínání kotle Obj. číslo Doporučené příslušenství pro cena SOLAR KARTA pouze kotle NIAGARA C (GREEN) 2.600,- VSTUP TV DO KOTLE se směšovačem 750,- Termostatický ventil na vstup užitkové vody, příložné čidlo na vstup užitkové vody - na trubku do kotle Kotle PIGMA EVO a PIGMA GREEN EVO jsou tímto čidlem vybaveny z výroby Předehřev od solárního systému, tuhých paliv, tepelného čerpadlo nebo jiným zdrojem tepla Kotel zapálí pro TV jen v okamžiku, kdy teplota na vstupu klesne pod nastavenou teplotu Obj. číslo Doporučené příslušenství pro cena ČIDLO PŘEDEHŘEV TUV SERELIA, SERELIA GREEN, NIAGARA C, NIAGARA C GREEN 1.600,-

49 ODKOUŘENÍ PŘÍSLUŠENSTVÍ Kotle CHAFFOTEAUX jsou připraveny pro různé systémy odkouření. Jednotlivé systémy (ø60/100, 80/125 nebo 2x 80) je nutno volit s ohledem na potřebnou ekvivalentní délku odkouření. Pro ekvivalentní délku odkouření je nutno započíst tlakovou ztrátu jednotlivých prvků celého systému přívodu vzduchu a odvodu spalin (připojovací hlavice, kolena, odvaděče kondenzátu atd.) a to od kotle až po koncovou hlavici. CHAFFOTEAUX doporučuje používat pouze originální příslušenství výrobce. V případě použití neoriginálního příslušenství může u kotlů dojít ke zkrácení maximální délky odkouření. Pro vyústění spalin je nutno respektovat platné normy a předpisy. Odkouření CHAFFOTEAUX využívá výhradně prvků s nástrčným montážním systémem. Barva vnější trubky je bílá. C32,33 Systém koncentrický 60/100 80/125 B32,33 Oddělený systém 2x 80 sání z místnosti C42,43 Systém společného komína 3CE 60/100 C52,53 Oddělený systém 2x 80 sání z venkovního prostoru C12,13 Systém koncentrický 60/100 80/125 B32 Zajištění přívodu spalovacího vzduchu Tlaková ztráta rozhodujících prvků systému spaliny / vzduch ø 60 / 100 ø 80 / 125 ø 80 / 80 Připojovací hlavice kotle 0,2 m 0,2 m 1,0 m Trubka pevná 1 m 1,0 m 1,0 m 1,0 m Trubka pevná 0,5 m 0,5 m 0,5 m 0,5 m Trubka flexibilní 1 m (kondenzační) - - 1,0 m Revizní kus přímý 0,25 m 0,25 m 0,25 m Koleno 90 1,0 m 1,0 m 2,0 m Koleno 45 0,5 m 0,5 m 1,0 m Sběrač kondenzátu součástí připojovací hlavice 1,0 m Nadstřešní hlavice 0 m 0 m 0 m Hlavice sání / výfuku na fasádě 0 m 0 m 0 m

50 ODKOUŘENÍ - MAXIMÁLNÍ DÉLKA 115 x 150 ODKOUŘENÍ DO FASÁDY - MAXIMÁLNÍ DÉLKA (po započtení tlakové ztráty všech prvků) C12 - Kotle klasické PIGMA EVO, PIGMA SYSTEM EVO, SERELIA EVO, NIAGARA C C13 - Kotle kondenzační GREEN LDE 60/100 m /125 m PIGMA GREEN EVO, TALIA GREEN SYSTÉM EVO, SERELIA GREEN EVO, NIAGARA C 60/100 m PHAROS GREEN, PHAROS ZELIOS m PIGMA GREEN EVO, TALIA GREEN SYSTÉM EVO, SERELIA GREEN EVO, NIAGARA C 80/125 m PHAROS GREEN, ZELIOS m TALIA GREEN HP EVO (45,65 HP - ø 80/125) (85,100, 115, 150 HP - ø 100/100) 80/ /160 Provedení - výkon m ODKOUŘENÍ DO STŘECHY C32 - Kotle klasické PIGMA EVO, PIGMA SYSTEM EVO, SERELIA EVO, NIAGARA C C33 - Kotle kondenzační GREEN 60/100 m /125 m PIGMA GREEN EVO, TALIA GREEN SYSTÉM EVO, SERELIA GREEN EVO, NIAGARA C 60/100 m PHAROS GREEN, PHAROS ZELIOS m PIGMA GREEN EVO, TALIA GREEN SYSTÉM EVO, SERELIA GREEN EVO, NIAGARA C 80/125 m PHAROS GREEN, ZELIOS m TALIA GREEN HP EVO (45,65 HP - ø 80/125) (85,100, 115, 150 HP - ø 110/110) 80/ /160 m ODKOUŘENÍ DO SPOLEČNÉHO KOMÍNA C42 - Kotle klasické PIGMA EVO, PIGMA SYSTEM EVO, SERELIA EVO, NIAGARA C 60/100 m C43 - Kotle kondenzační GREEN PIGMA GREEN EVO, TALIA GREEN SYSTÉM EVO, SERELIA GREEN EVO, NIAGARA C 60/100 m PHAROS GREEN, PHAROS ZELIOS m ODKOUŘENÍ ODDĚLENÉ (S1= sání, S2=výfuk) C52 B32 - Kotle klasické PIGMA EVO, PIGMA SYSTEM EVO, SERELIA EVO, NIAGARA C 80/80 S1+S2 1m+S1 m C53 B33 - Kotle kondenzační PIGMA GREEN EVO, TALIA GREEN SYSTÉM EVO, SERELIA GREEN EVO, NIAGARA C 80/80 m PHAROS GREEN, ZELIOS S1+S2 m TALIA GREEN HP EVO (45,65 HP - ø 80/125) (85,100, 115, 150 HP - ø 100/100) 80/80 110/110 m PIGMA GREEN EVO, TALIA GREEN SYSTÉM EVO, SERELIA GREEN EVO, NIAGARA C 80/80 m PHAROS GREEN, ZELIOS 1m +S1 m TALIA GREEN HP EVO (45,65 HP - ø 80/125) (85,100, 115, 150 HP - ø 100/100) Poznámka : 80/80 110/110 m LDE maximální délka vedení systému spaliny/ vzduch. LDE jsou platné pro spaliny vedené vnitřním prostorem budovy (min. teplota +5 C). Prvky vedené prostorem s možností teplot < 5 C je nutno tepelně izolovat. NEPLATÍ PRO KONDENZAČNÍ KOTLE

51 ODKOUŘENÍ PŘÍSLUŠENSTVÍ PRVKY ODKOUŘENÍ ø 60/100 Přes stěnu s kolenem (sada) koleno, trubka s koncovkou, spojovací materiál, 2x kryt prostupu stěnou Přes stěnu se svislým připojením (sada) hlavice na kotel se sběračem kondenzátu (klasické), trubka s koncovkou, spojovací materiál, 2x kryt prostupu stěnou Odvod spalin do komína, sání z místnosti (sada) koleno, trubka s koncovkou pro komín a přisáváním vzduchu, montážní materiál na komín obj.č. Cena obj.č. Cena obj.č. Cena klasické ,- klasické ,- klasické ,- kondenzační ,- kondenzační ,- kondenzační Hlavice na kotel připojovací Se sběračem kondenzátu pro klasické kotle, objímka Koleno 90 bílý lak, nástrčný systém Koleno 45 (2 ks) bílý lak, nástrčný systém obj.č. Cena obj.č. Cena obj.č. Cena klasické ,- klasické ,- klasické ,- kondenzační ,- kondenzační ,- kondenzační ,- Prodloužení 1 m bílý lak, nástrčný systém Prodloužení 0,5 m bílý lak, nástrčný systém Kryt prostupu stěnou ø100 šedý, vnitřní nebo venkovní obj.č. Cena obj.č. Cena obj.č. Cena klasické ,- klasické , ,- kondenzační ,- kondenzační ,- Revizní kus přímý bílý lak, nástrčný systém, 25 cm Koleno 90 s revizním otvorem bílý lak, nástrčný systém Hlavice na kotel redukční ø80/125> ø 60/100 (pouze PHAROS, ZELIOS) obj.č. Cena obj.č. Cena obj.č. Cena klasické ,- klasické ,- klasické - - kondenzační ,- kondenzační ,- kondenzační ,

52 ODKOUŘENÍ PŘÍSLUŠENSTVÍ PRVKY ODKOUŘENÍ ø 80/125 Sada přes stěnu s kolenem Koleno 60/100, redukce 60/100>80/125, trubka s koncovkou, spojovací materiál, 2x kryt prostupu stěnou (pro klasické kotle s odvodem kondenzátu) Redukce na kotel ø 60/100 < ø 80/125 hlavice na kotel se sběračem kondenzátu (klasické), spojovací objímka obj.č. Cena obj.č. Cena Klasické ,- Klasické ,- Kondenzační ,- kondenzační ,- Koleno 90 bílý lak, nástrčný systém Koleno 45 bílý lak, nástrčný systém Hlavice na kotel redukční ø80/125> ø 60/100 (pouze PHAROS, ZELIOS) obj.č. Cena obj.č. Cena obj.č. Cena klasické ,- klasické 2ks ,- Klasické - - kondenzační ,- kondenzační ,- kondenzační ,- Prodloužení 1 m bílý lak, nástrčný systém Prodloužení 0,5 m bílý lak, nástrčný systém Revizní kus přímý 0, 25 / 0,3 m bílý lak, nástrčný systém obj.č. Cena obj.č. Cena obj.č. Cena klasické ,- klasické ,- klasické ,- kondenzační ,- kondenzační ,- kondenzační ,- Koleno revizní 90 bílý lak, nástrčný systém Redukce na kotel HP 100 < 110 obj.č. Cena obj.č. Cena klasické ,- vzduch ,- kondenzační ,- spaliny ,

53 ODKOUŘENÍ PŘÍSLUŠENSTVÍ PRVKY ODKOUŘENÍ ø 2x 80 Redukce ø 60/100 < ø 2x 80 hlavice na kotel, objímka, příruba pro sání Prodloužení 1 m bílý lak, nástrčný systém Prodloužení 0,5 m bílý lak, nástrčný systém obj.č. Cena obj.č. Cena obj.č. Cena klasické ,- klasické ,- klasické ,- kondenzační ,- kondenzační ,- kondenzační ,- Koleno 90 bílý lak, nástrčný systém Koleno 45 (2 ks) bílý lak, nástrčný systém Sběrač kondenzátu, svislý bílý lak, nástrčný systém, bez sifonu obj.č. Cena obj.č. Cena obj.č. Cena Klasické 2ks ,- klasické ,- klasické ,- kondenzační ,- kondenzační ,- kondenzační Revizní kus Koleno 90 s revizním otvorem bílý lak, nástrčný systém Kryt prostupu stěnou ø80 (2 ks) šedý, vnitřní nebo venkovní obj.č. Cena obj.č. Cena obj.č. Cena klasické přímý ,- klasické ,- Klasické ,- kondenz.-t-kus ,- kondenzační ,- kondenzační Horizontální koncovka sání/výfuk Nerez Flexi hadice 12,5 m Včetně koncovek a zavěšení do komína, délkově možno zkracovat dle potřeb Koncové / spojovací díly flexi hadici 1x s hrdlem a 1x bez hrdla, zavěs hadice pro obj.č. Cena obj.č. Cena obj.č. Cena klasické klasické Klasické ,- kondenzační kondenzační ,- kondenzační ,- Rozdělovač ø80/125 > 2x ø 2x 80 (pouze PHAROS, ZELIOS, TALIA HP) Ø 80 Rozdělovač ø80/125 > 2x ø 2x 80 (pouze PHAROS, ZELIOS, TALIA HP) Slučovač 2x ø100 > ø 110/160 (pouze TALIA GREEN 85,100 HP) Ø80 Ø 80 / 125 obj.č. Cena Cena kondenzační obj.č. Cena klasické kondenzační ,- kondenzační ,

54 ODKOUŘENÍ PŘÍSLUŠENSTVÍ PRVKY ODKOUŘENÍ NAD STŘECHU Průchod šikmou střechou nastavitelná12 až 40, univerzální, na olověném plechu Průchod plochou střechou plast Výfuková hlavice ø 80 pro nasazení na trubku ø80 obj.č. Cena obj.č. Cena obj.č. Cena černá ,- černá ,- klasické ,- červená ,- červená ,- kondenzační Nadstřešní hlavice 80/125 s demontovatelnou redukcí na 60/100, připojení na systém 60/100 i 80/125 Redukce k nadstřešní hlavici pro systém pouze výfuk / sání+výfuk 1x ø 80 2x ø 80 Černá obj.č. Cena 1x ø 80 obj.č. Cena klasické ,- klasické ,- kondenzační ,- kondenzační ,- červená obj.č. Cena 2x ø 80 obj.č. Cena klasické ,- klasické ,- kondenzační ,- kondenzační ,- Patní koleno ø 80 Včetně stavitelné patky, do šachty (klasické kotle se sifonem a odvodem kondenzátu) Komínová krycí deska černá, 30 x 30 cm Středící prvky univerzální, plast na kovové objímce 5 ks v sadě Klasické se sifonem a patkou do komína Kondenzační do šachty Kondenzační s patkou do komína obj.č. Cena obj.č. Cena obj.č. Cena ,- klasické klasické , ,- kondenzační ,- kondenzační ,- Zajištění spoje pevné trubky s vystředěním, nerez Zajištění spoje pevné trubky bez vystředění, nerez Středící prvek pro flexi hadici obj.č. Cena obj.č. Cena obj.č. Cena klasické klasické klasické , ,- Kondenzační kondenzační kondenzační ,

55 kotle 85, 100, kotle 35, 45, 65 ODKOUŘENÍ PŘÍSLUŠENSTVÍ KASKÁDA KOTLŮ orientační návrh, sání vzduchu z kotelny, výfuk vnitřním prostorem provedení napojení kotle / společný sběrač spalin obj.č. Cena AXIAL, napojení D80 AXIAL ZÁKLADNÍ SADA 1x koncový kus kaskády se zpětnou klapkou 1x trubkový díl s odbočkou a zpětnou klapkou 1x revizní T-kus s odvodem kondenzátu 2x trubka D80, 25 cm výškové nastavení 1x sifon s hadicí 3m, 1x mazivo ø 80/110 SCMK ,- ø 80/125 SCMK ,- Neobsahuje: redukci z 60/100 na D80 pro kotle 25, 35 kw AXIAL ROZŠÍŘENÍ PRO ZÁKLADNÍ SADU 1x trubkový díl s odbočkou a zpětnou klapkou 1x trubka D80, 25 cm výškové nastavení Neobsahuje: redukci z 60/100 na D80 pro kotle 25, 35 kw OFFSET ZÁKLADNÍ PRVEK V ŘADĚ 1x trubkový díl s šikmým napojením 1x koleno D100 1x zpětná klapka d100 1x trubka D100 OFFSET ZÁKLADNÍ PRVEK ZÁDY 1x trubkový díl s 2x šikmým napojením 2x koleno D100 2x zpětná klapka d100 2x trubka D100 OFFSET KONCOVÝ KUS KASKÁDY 1x zátka 1x sifon kondenzátu ø 80/160 SCMK ,- ø 80/110 SCEK ,- ø 80/125 SCEK ,- ø 80/160 SCEK ,- ø 100/ ,- ø 100/ ,- ø 100/ ,- ø 100/ ,- ø 100/ ,- ø 100/ ,- Potřebné rozměry sběrače / komína v závislosti na výkonu kaskády pro kotle 45,65, 85, 100, 115, 150 orientačně rozměr v mm Výška komína sběrač komín 5m 15m 30m kw 320 kw 290 kw kw 420 kw 380 kw kw 510 kw 490 kw kw 680 kw 650 kw kw 840 kw 800 kw Konkrétní navržené technické řešení je nutno vždy ověřit výpočtem, který zohlední způsob vedení spalin, spalovacího vzduchu (délku a počet kolen), nadmořskou výšku kotelny a řadu dalších prvků

56 AQUANEXT TEPELNÉ ČERPADLO PRO TEPLOU VODU + SOLÁR AQUANEXT nejúčinnější technologie pro ohřev teplé vody. Jednoduchá montáž, snadné použití, vysoký komfort teplé vody. S AQUANEXT můžete snížit spotřebu elektrické energie až o 70 %. Po doplnění o solární panel (provedení 250 SOL) může být teplá voda zcela zdarma. Pro realizaci nových i rekonstrukci původních instalací. Tepelné čerpadlo je instalováno přímo na zásobníku. Rychlá a snadná montáž, ekonomické a ekologické řešení. NEJÚSPORNĚJŠÍ TECHNOLOGIE ohřevu TUV TEPELNÉ ČERPADLO Dokáže vyrobit z 1 kw elektrické energie až 3,7 kw tepla Ohřeje teplou vodu na 55 C (výrobní nastavení) nebo až na 62 C Vzduch pro tepelné čerpadlo možno odebírat z místa instalace nebo sousední místnosti. Nedoporučuje se nasávat venkovní vzduch. Vyfukovaný vzduch je chladnější než sání a může ovlivnit tepelnou pohodu v objektu. Modulovaný výkon tepelného čerpadla Kondezátor s teplonosnou kapalinou mimo nádobu s pitnou vodou zcela bezpečné řešení Funkční až do teploty nasávaného vzduchu +5 C ZÁSOBNÍK Vnitřní povrchová úprava vysoce kvalitním smaltováním Dvojitá ochrana proti korozi výměnná magnesiová anoda pro období bez elektrického napájení + titanová anoda s napájením pro trvalou ochranu Dvoustupňová keramická elektrická topná vložka, pro lepší regulaci a úsporu, teplota vody až 75 C POUŽITÍ Doporučeno pro domácnost 3 až 5 osob nebo obdobné použití, např. kadeřnictví Umístění do technické místnosti, garáže s dostatečným objemem a přívodem vzduchu Vyšší vlhkost nasávaného vzduchu pro tepelné čerpadlo zvyšuje účinnost např. vysoušení sklepa, prádelny Jednoduchá elektrická instalace umožňuje připojení jedno (24 hodin) nebo dvoutarifové sazby (nízký a vysoký tarif) s výlukou v době vysokého tarifu Provedení SOL doporučeno k instalaci se solárním panelem nebo jiným zdrojem tepla (např. kotel na tuhé palivo, teplovodní krb) Ventilátor Kompresor Expanzní ventil Výparník Kondenzátor Solární výměník 250 SOL Keramické topné těleso INTELIGENTNÍ OVLÁDÁNÍ Snadné ovládání třemi tlačítky doplněné displejem Tlačítko ON/OFF s funkcí protimrazové ochrany Regulace teploty vody Funkce legionela desinfekce zásobníku Volba provozního režimu AUTOmatický provoz s tepelným čerpadlem - natápění až 8 hodin BOOST rychlý jednorázový ohřev - současně tepelné čerpadlo + elektrická topná vložka, ohřev zásobníku < 4 hodiny GREEN pouze tepelné čerpadlo DOVOLENÁ ochrana proti mrazu a nastavení času návratu z dovolené

57 AQUANEXT TEPELNÉ ČERPADLO PRO TEPLOU VODU + SOLÁR Základní rozměry a parametry A. Přívod studené vody ¾ B. Odběr teplé vody 3 4 C. Odvod kondenzátu D. Solární výměník vstup ¾ (250 SOL) E. Solární výměník výstup ¾ (250 SOL) SOL H (mm) G (mm) L (mm) AQUANEXT 250 AQUANEXT 250 SOL ZÁSOBNÍK Objem zásobníku l Množství teplé vody 40 C při T zásobníku = 55 C l Množství teplé vody 40 C při T zásobníku = 62 C l Tloušťka tepelná izolace mm Denní tepelná ztráta kwh 0,63 0,63 Max. přetlak vody (pojistný ventil) bar 7,0 7,0 Ochrana proti korozi Trvale napájená titanová anoda + magnesiová anoda Plocha solárního výměníku m 2-0,65 TEPELNÉ ČERPADLO Jmenovitý výkon T vzduch = +15 C / +7 C W / / Elektrický příkon max. W COP tepelného čerpadla ** T vzduch = +15 C / +7 C 3,7 / 3,3 3,7 / 3,3 Min. teplota nasávaného vzduchu pro provoz C Doba ohřevu T vzduch = +15 C / 0 C h:min 3:41 / 7:57 3:41 / 7:57 Max. teplota vody - tepelné čerpadlo C 62 (55 výroba) 62 (55 výroba) Množství teplonosné kapaliny R134A kg 1,28 1,28 Přetlak teplonosné kapaliny R134A bar 10 až až 25 ELEKTRICKÁ TOPNÁ VLOŽKA Typ Suché keramické těleso, 2 stupně Elektrická topná vložka (2 stupně) W Jištění max. A 10,8 10,8 Max. teplota vody - el. topná vložka C ELEKTRICKÉ NAPÁJENÍ Elektrické napájení / max. příkon / max. proud V / W / 230 / / 10,8 230 / / 10,8 A Stupeň el. krytí IP X4 X4 VZDUCH PRO TEPELNÉ ČERPADLO Přívod vzduchu pro TČ (min až max) m 3 /hod 300 až až 500 Disponobilní přetlak na výstupu ventilátoru Pa Max. hlučnost (připojeno na potrubí) db(a) Objem místnosti pro TČ (pokud není odvod vzduchu ven) m Hmotnost kg Objednací číslo Cena bez DPH , ,- ** (při vlhkosti 71%, vstupní teplota vody 15 C)

58 AQUANEXT TEPELNÉ ČERPADLO PRO TEPLOU VODU + SOLÁR AQUANEXT = ÚSPORA AQUANEXT zásobník el. Spotřeba teplé vody rodina 4 osoby 250 l/ den Spotřeba pro ohřev teplé vody kwh/rok Elektrický příkon 700 W W Průměrná roční účinnost 3,0 0,85 Roční spotřeba energie kw kw Náklady s tarifem D25d, NT Kč Kč Množství vyrobeného CO2 0,98 tun 3,45 tun Přednosti AQUNEXT Snížení nákladů na výrobu teplé vody o 5 325,- Kč (snížení o -71%) Ročně o 2,5 tuny méně CO 2 (skleníkových plynů) Celkové snížení spotřeby elektrické energie objektu Vychlazení místa instalace zásobníku VYUŽIJTE SLUNCE A VZDUCH NA 100 %. ZVÝHODNĚNÁ SESTAVA PRO VÁŠ KOMFORT Obj. číslo S Cena bez DPH AQUANEXT 250 SOL KOMPLET (SESTAVA S PŘÍSLUŠENSTVÍM) ,- ZÁSOBNÍK S PŘÍSLUŠENSTVÍM AQUANEXT 250 SOL Zásobník 250 l s ohřevem tepelným čerpadlem a elektrickou topnou vložkou, doplněný o solární výměník (neobsahuje vedení vzduchu) + POJISTNÝ VENTIL ¾ ( ) včetně sifonu ( ) + TERMOSTATICKÝ VENTIL pro TV ( ) SOLÁRNÍ PAKET ZELIOS XP 2.5 V-1 - vysoce výkonný solární kolektor pro celoroční využití, provedení horizontální, pro tlakový systém + PŘIPOJOVACÍ SADA KOLEKTORU ( ) vstup, výstup, 2x zátka + SADA PRO MONTÁŽ NA ŠIKMOU STŘECHU + ČERPADLOVÁ SESTAVA ( ) pro instalaci na zeď Čerpadlo s výtlakem 6 m Pojistný ventil s manometrem, odvzdušnění, plnění a vypouštění, uzavírací ventily Rozměry: 275 x 480 mm Řídící jednotka SOLAR MANAGER - elektronická teplotní čidla, digitální snímač průtoku, digitální kontrola tlaku, měření vyrobené energie (předmontováno na čerpadlové sestavě) EXPERT CONTROL zobrazovací jednotka pro SOLAR MANAGER, snadné ovládání a nastavení, průvodce spuštěním + EXPANZNÍ NÁDOBA 18 litrů solárního okruhu ( )

59 BCH ZÁSOBNÍK TEPLÉ VODY PRO DOMÁCNOST DOPORUČENO pro TALIA SYSTEM, TALIA GREEN SYSTEM Objem zásobníku 120 nebo 160 litrů podle potřeb odběratele a s ohledem na výkon kotle Vnější bílý plášť s kvalitní povrchovou úpravou - lze umístit do všech prostor Vnitřní nádoba ocelová, kvalitní smalt Dvojitá ochrana vnitřní nádoby zásobníku - aktivní (PROTECH) a pasivní (magnesiová anoda) Kvalitní tepelná izolace Topný had zajišťuje rovnoměrný a rychlý ohřev vody Připojení v horní části zásobníku (včetně cirkulace), příruba ø 105 mm pro snadnou kontrolu a čištění PRO UMÍSTĚNÍ NA PODLAHU (základní provedení) nebo PRO ZAVĚŠENÍ po doplnění o závěs (příslušenství) Instalace na zem Instalace na stěnu PROTECH systém sestává z aktivní titanové anody, napojené na elektrický proud. Generovaný proud a napětí se mění podle kvality a agresivity užitkové vody. Výsledkem je dokonalá ochrana zásobníku před korozí a vodním kamenem. BCH 120 BCH 160 Objem zásobníku litrů Teplosměnná plocha výměníku / výkon m 2 / kw 0,7 / 13,9 0,7 / 15,5 Čas potřebný pro ohřev zásobníku * min Jmenovitá trvalá dodávka teplé vody * 1. Výstup teplé vody ¾ M 2. Vstup studené vody ¾ M 3. Vstup od kotle ¾ M 4. Výstup do kotle ¾ M 5. PROTECH systém 6. Anoda 7. Jímka termostatu 8. Cirkulace ¾ M M = vnější závit ΔT= 30 C l/hod ΔT= 45 C l/hod Odpor výměníku mbar Max. provozní přetlak topení/teplá voda bar 3 / 7 3 / 7 Max. teplota otopné vody C Hmotnost kg Stupeň elektrického krytí IP X1 X1 Tepelné ztráty kwh/den 1,52 2,14 Rozměry BCH v (mm) A B C D E F G H 627,5 827,5 I J 262,5 262,5 K L M Obj. číslo Cena bez DPH BCH 120 na podlahu (zásobník, aktivní anoda, podstava pro umístění na podlahu , bez pojistného ventilu a teplotního čidla) ,- BCH 160 na podlahu (zásobník, aktivní anoda, podstava pro umístění na podlahu , bez pojistného ventilu a teplotního čidla) ,- Závěs pro umístění na stěnu ,- Doporučené příslušenství Elektrická topná vložka 1,5 kw Elektrická topná vložka 2,5 kw Propojovací sada kotel / zásobník instalace pod sebou, pojistný ventil 7 bar, sifon, propojení, expanze pro teplou vodu 4 litry, montážní materiál , , ,

60 BC1S, BC2S ZÁSOBNÍK TEPLÉ VODY Zásobníky BC1S, BC2S jsou určeny pro ohřev / předehřev teplé vody (teplé užitkové vody) v bytech, rodinných domech, bytových domech a objektech občanské vybavenosti stejně jako v průmyslových objektech. BC1S (1x výměník) je určen pro ohřev teplé vody. Výměník může být připojen k plynovému kotli (např. Talia System, Talia Green System, Talia Green HP). Rovněž může být výměník připojen k solárním kolektorům předehřev teplé vody pro kotle Talia, Talia Green, Serelia, Serelia Green, Niagara C, Niagara C Green. BC2S (2x výměník) je určen pro ohřev teplé vody. Je vybaven spodním a horním výměníkem. Horní výměník se obvykle připojuje k plynovému kotli. Spodní zásobník je obvykle určen pro solární ohřev vody. Bílá barva zásobníku vhodná do každého prostoru Magnesiová ochranná anoda Vnitřní povrch kvalitní smalt Teploměr na vnějším plášti Všechny zásobníky projdou dveřmi 70 cm Možno doplnit o elektrický dohřev 3kW 200 a 300 l nebo 6 kw (450 l) Bez pojistného ventilu a termostatu TECHNICKÉ PARAMETRY BC1S Objem zásobníku l BC2S dolní dolní horní dolní horní dolní horní dolní Plocha výměníku m 2 0,90 1,6 0,8 1,00 0,8 1,30 1,0 1,6 Max. výkon výměníku kw 20,7 34,1 14,2 20,7 14,2 25,4 19,7 34,1 Jmen. výkon T=30 C l/hod Tlaková ztráta výměníku mbar ,0 9,0 9,0 9,0 10,4 11,0 13,0 Objem výměníku l 6,0 7,6 6,0 6,9 6,0 9,6 7,5 11,8 Max, přetlak výměníku bar 12,0 12,0 6,0 12,0 6,0 12,0 6,0 12,0 Max. přetlak okruhu TV bar 10,0 10,0 10,0 10,0 10,0 Max. provozní teplota C Tepelné ztráty kwh/den 1,49 2,64 1,49 2,13 2,64 Hmotnost (bez náplně) kg Obj. číslo Cena bez DPH , , , , , v (mm) BC1S BC2S BC2S BC1S BC2S A B C D E F G H x X 1089 I x x 282 J K L 730 x odběr teplé vody 1 M 2 vstup studené vody 1 F 3 výstup výměníku 1 F 4 vstup výměníku 1 F 5 příruba D110 mm 6 elektrická topná vložka 1 1 / 2 (příslušenství) 7 magnesiová anoda 1 8 jímka termostatu 8 mm 9 magnesiová anoda 2 10 jímka termostatu 8 mm 11 cirkulace TV

61 CELECTIC ZÁSOBNÍK TEPLÉ VODY Doplňte svůj průtokový kotel a zásobník. Zvedněte užitnou hodnotu svého průtokového kotle. CELECTIC můžete využít k jakémukoli kotli s průtokovým ohřevem vody. Doporučeno pro TALIA GREEN HYBRID a dále pro dodatečnou montáž ke kotlům TALIA, TALIA GREEN, PIGMA, PIGMA GREEN Pro umístění na zem nebo pro zavěšení, v blízkosti kotle nebo mimo kotel Neobsahuje výměník ohřev v deskovém výměníku kotle Zásobník obsahuje nabíjecí čerpadlo stratifikační zásobník s nabíjecím čerpadlem Vnitřní povrchová úprava smalt, vnější povrch bílý lak a doplněno plastovým krytem Možnost realizace zapojení s možností volby použití - jako průtokový kotel bez zásobníku (při menším množství potřeby vody) nebo pro použití se zásobníkem (např. při příjezdu návštěvy). Max. přetlak vody 7 bar (pojistný ventil není součástí) Magnesiová anoda jako ochrana před korozí Základní rozměry zásobník teplé vody Umístění na podlaze Umístění na stěně 1. Vstup studené vody do zásobníku 2. Výstup vody do kotle = přívod studené do kotle 3. Přívod teplé vody do zásobníku = výstup teplé vody z kotle 4. Odběr teplé vody do rozvodu Popis připojení pro umístění na podlahu Připojení měď D18/20 Závit ¾ všechna připojení v (mm) A B C D E F G H I J K L M
