1 1 OBLAST POUŽITÍ POPIS OBSAH BALENÍ SYMBOLY OBECNÉ BEZPEČNOSTNÍ POKYNY DALŠÍ BEZPEČNOSTNÍ POKYNY PRO STOLOVÉ VRTAČKY DALŠÍ BEZPEČNOSTNÍ POKYNY PRO LASERY MONTÁŽ PROVOZ ČIŠTĚNÍ A ÚDRŽBA TECHNICKÉ ÚDAJE SERVISNÍ ODDĚLENÍ USKLADNĚNÍ ZÁRUKA ŽIVOTNÍ PROSTŘEDÍ PROHLÁŠENÍ O SHODĚ Copyright 2008 VARO Vic. Van Rompuy N.V. Page 1

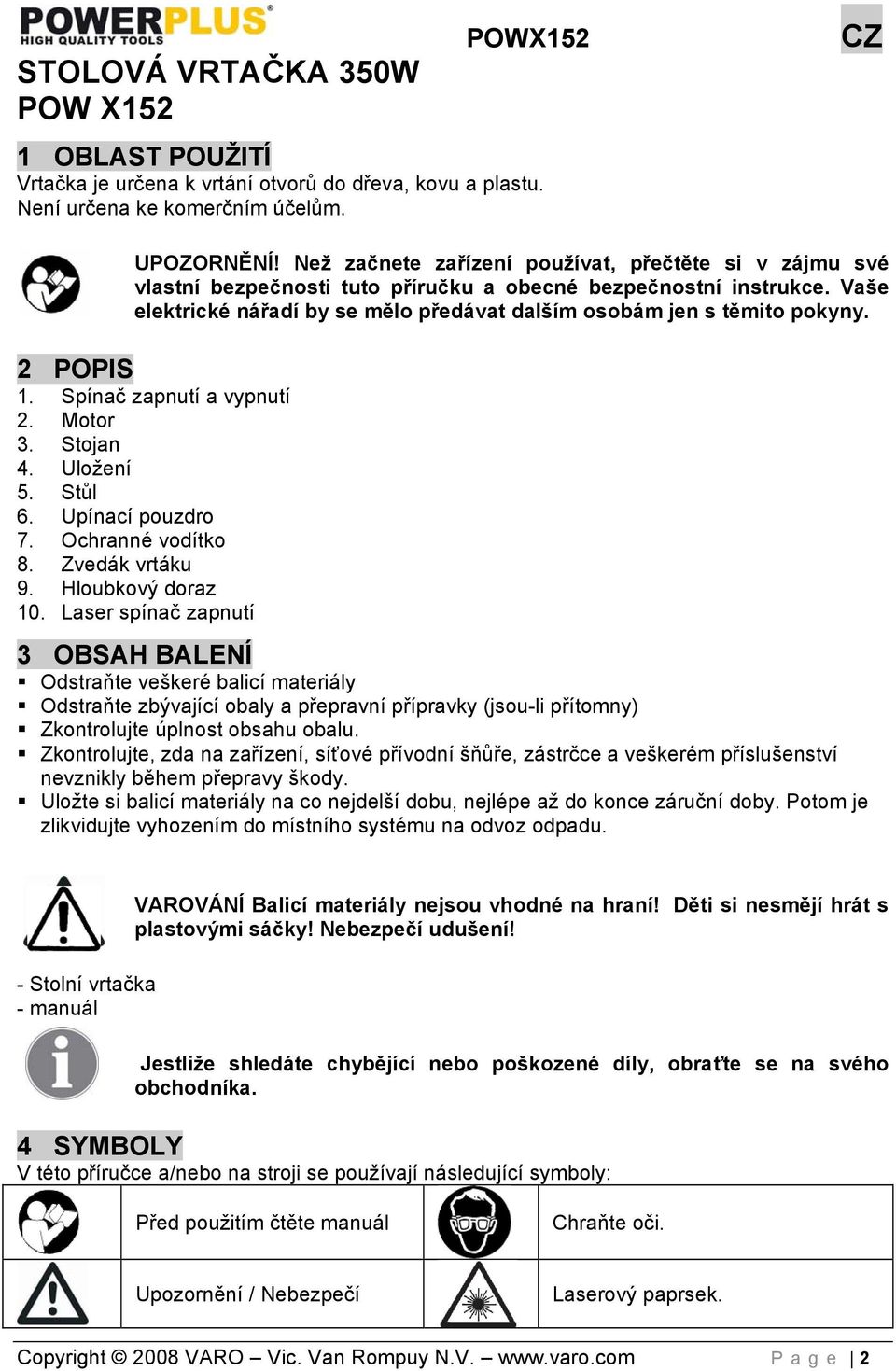

2 STOLOVÁ VRTAČKA 350W POW X152 1 OBLAST POUŽITÍ Vrtačka je určena k vrtání otvorů do dřeva, kovu a plastu. Není určena ke komerčním účelům. POWX152 CZ UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Vaše elektrické nářadí by se mělo předávat dalším osobám jen s těmito pokyny. 2 POPIS 1. Spínač zapnutí a vypnutí 2. Motor 3. Stojan 4. Uložení 5. Stůl 6. Upínací pouzdro 7. Ochranné vodítko 8. Zvedák vrtáku 9. Hloubkový doraz 10. Laser spínač zapnutí 3 OBSAH BALENÍ Odstraňte veškeré balicí materiály Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny) Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody. Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. - Stolní vrtačka - manuál VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! Jestliže shledáte chybějící nebo poškozené díly, obraťte se na svého obchodníka. 4 SYMBOLY V této příručce a/nebo na stroji se používají následující symboly: Před použitím čtěte manuál Chraňte oči. Upozornění / Nebezpečí Laserový paprsek. Copyright 2008 VARO Vic. Van Rompuy N.V. Page 2

3 5 OBECNÉ BEZPEČNOSTNÍ POKYNY Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii. Pracovní oblast Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody. Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. Elektrická bezpečnost Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nástroje musí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem. Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem. Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění. Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění. Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody. Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění. Copyright 2008 VARO Vic. Van Rompuy N.V. Page 3

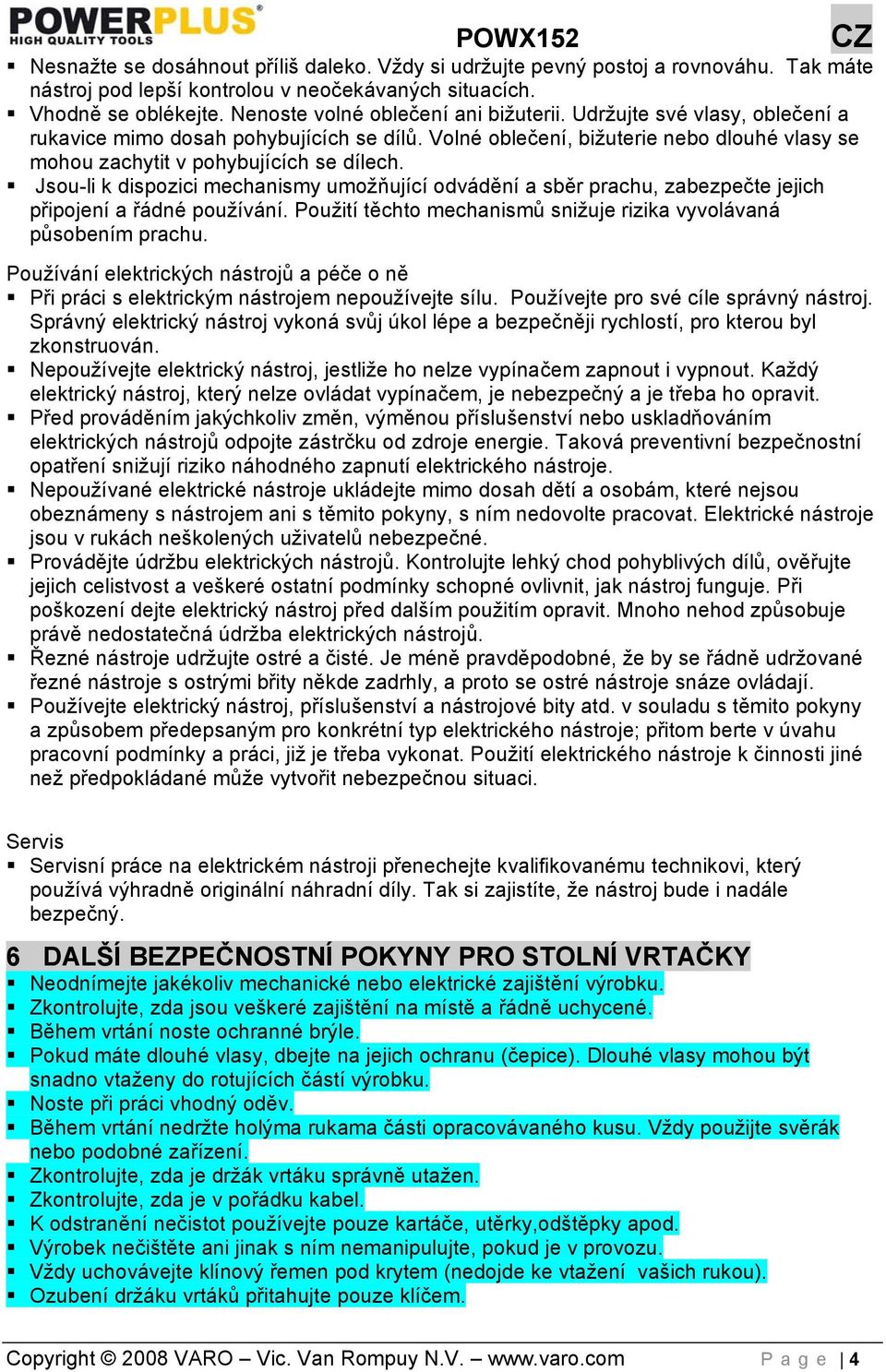

4 Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu. Používání elektrických nástrojů a péče o ně Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován. Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje. Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné. Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů. Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají. Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci. Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný. 6 DALŠÍ BEZPEČNOSTNÍ POKYNY PRO STOLNÍ VRTAČKY Neodnímejte jakékoliv mechanické nebo elektrické zajištění výrobku. Zkontrolujte, zda jsou veškeré zajištění na místě a řádně uchycené. Během vrtání noste ochranné brýle. Pokud máte dlouhé vlasy, dbejte na jejich ochranu (čepice). Dlouhé vlasy mohou být snadno vtaženy do rotujících částí výrobku. Noste při práci vhodný oděv. Během vrtání nedržte holýma rukama části opracovávaného kusu. Vždy použijte svěrák nebo podobné zařízení. Zkontrolujte, zda je držák vrtáku správně utažen. Zkontrolujte, zda je v pořádku kabel. K odstranění nečistot používejte pouze kartáče, utěrky,odštěpky apod. Výrobek nečištěte ani jinak s ním nemanipulujte, pokud je v provozu. Vždy uchovávejte klínový řemen pod krytem (nedojde ke vtažení vašich rukou). Ozubení držáku vrtáků přitahujte pouze klíčem. Copyright 2008 VARO Vic. Van Rompuy N.V. Page 4

5 Nikdy nenechávejte volně bez dozoru klíč v držáku vrtáků! Před zapnutím vrtačky se ujistěte, že je klíč vyjmutý! Nepoužívejte poničené vrtáky. Na vrták netlačte! Pokud vrtačka správně nefunguje nebo je poškozena, nepoužívejte ji. Při práci zvolte správnou rychlost v závislosti na použitém příslušenství a materiálu. Během práce s vrtačkou neprovádějte žádné úpravy a změny v nastavení. Pokud je poničen přívodní kabel, může být nahrazen pouze stejným typem kabelu. Dříve než ukončíte práci, vypněte vrtačku, vyjměte vrták, a očištěte stůl. Stiskněte blokační tlačítko startu po ukončení práce. IHNED VRTAČKU VYPNĚTE POKUD: Dojde k přerušení v el. síti, které by mohlo vést k poničení. Je poničený spínač. Cítíte dým nebo zápach spálené izolace. 7 DALŠÍ BEZPEČNOSTNÍ POKYNY PRO LASERY Upozornění! Laserový paprsek může poškodit zrak. Nikdy se nedívejte přímo do paprsku laseru. Varování! Laserový paprsek může způsobit vážné poškození očí. Nikdy se na laserový paprsek nedívejte ani nehleďte upřeně do laserového paprsku. Během používání nemiřte laserovým paprskem na lidi ani přímo ani nepřímo přes odrazné plochy. Tento laser je ve shodě s třídou 2 podle EN :2001. V jednotce nejsou servisovatelné díly. Pouzdro neotevírejte. Poškodí-li se jednotka, nechte laser opravit autorizovanému mechanikovi. Třída laseru : 2 Vlnová délka laseru : 650 nm Laserový výstup : 1 mw Varování Laserový paprsek Nedívejte se přímo do paprsku Třída laseru 2 8 MONTÁŽ Připevněte podstavec. Připevněte stůl. Připevněte hlavu pily. Připevněte pojistku. Připevněte upínací pouzdro. Odstraňte hadříkem a parafínovým olejem antikorozní přípravek z odkrytých kovových částí výrobku. Namažte olejem části vrtačky. Připevnění podstavce (obr. 1) Připevněte podstavec (11) na pevnou plochu. Vsuňte podstavec na stojan (12) viz obrázek. Připevněte stojan šrouby (13). Připevnění stolu (obr. 2) Copyright 2008 VARO Vic. Van Rompuy N.V. Page 5

6 Vsuňte stůl (5) na stojan (12). Upevněte jej páčkou (14). POWX152 CZ Připevnění hlavy pily (obr. 3 & 4) Hlavu pily (15) přiložte na vrchol stojanu (12). Utáhněte šrouby (16) aby jste upevnili na místo hlavu pily. Umistěte kolečko pro nastavení výšky(17) na osu (18) a utáhněte šrouby (19). Zašroubujte držadla (20) na kole. Připevnění pojistky (obr. 5) Připevněte pojistku (7) na objímku (21). Utáhněte šrouby (22). Připevněte upínací pouzdro (obr. 6) Otevřete pojistku (7). Vsuňte upínací pouzdro (6) na hřídel (23). Vložení a vyjmutí vrtáku (obr. 7) Otevřete pojistku (7). Rozevřete upínací pouzdro (6). Vložte vrták do upínacího pouzdra. Utáhněte rukou upínací pouzdro. Utáhněte upínací pouzdro klíčem, který vložíte ze strany pouzdra a otočíte ve směru hodinových ručiček. Zavřete pojistku. Pokud budete chtít vrták vyjmout, postupujte v obráceném sledu. Před vložením nebo vyjmutím vrtáku vždy odpojte kabel z el. sítě. Nastavení hloubkového dorazu (obr. 8) Hloubkový doraz se používá k nastavení maximální hloubky vrtu. Nastavte požadovanou hloubku vrtu otočením kolečka (24) na požadovanou hodnotu. Nastavení stolu (obr. 9) Stůl můžete výškově nastavit, otočit a sklopit. Nastavení výšky: Uvolněte páčku (14). Nastavte stůl (5) do požadované výšky. Utáhněte páčku. Otočení: Uvolněte páčku (14). Otočte stůl (5) do požadované pozice. Utáhněte páčku. Sklopení: Uvolněte páčku (25). Sklopte stůl (5) do požadované pozice. Utáhněte páčku. Nastavení stolních nástavců (obr. 10) Nástavce můžete použít při práci s delšími obráběnými kusy. Uvolněte šrouby (26). Vysuňte nástavce (27). Copyright 2008 VARO Vic. Van Rompuy N.V. Page 6

7 Utáhněte šrouby. POWX152 CZ Nastavení rychlosti (obr. 11) Odstraňte šrouby (28) a otevřete kryt (29). Uvolněte šrouby (30) a zatlačte na motor směrem dopředu (2) pro uvolnění pnutí klínového řemenu (31). Vložte klínový řemen v jedné rovině na kladky (32) dle kombinací znázorněných na vnitřní straně krytu. Zatlačte na motor zpět, aby jste napnuli klínový řemen. Utáhněte zpět šroub v motoru (30). Zavřete kryt a upevněte šrouby (28). Před nastavování otáček vrtačku vypněte a vyčkejte dokud se úplě nezastaví. Rychlost otáček nastavujte dle materiálu, do kterého budete vrtat a průměru vrtu. Pro vrtání do dřeva používejte vyšší otáčky. Pro vrtání do kovu a plastu používejte nižší otáčky. 9 PROVOZ Pro získání zkušeností se stojanovou vrtačkou nejdříve používejte odpadní materiál. Pokud vrtáte skrz obráběný kus, ujistěte se, že je vrták nastaven tak, aby projel otvorem ve stole. V případě nutnosti si poznačte pozici na přední straně sloupu, poté ji můžete později použít. Bezpečně utáhněte obráběný kus. Samovolné sklopení, otáčení a posunování má za následek špatně vyvrtané otvory a zvyšuje riziko ulomení vrtáku. Jako ochranu vrtáku použijte odpadní dřevo, kterým podložíte obráběný kus. Obráběný kus položte na podložku a bezpečně připevněte ke stolu, aby se neotáčel. Nepoužívejte dřevěné podložky, které mají nepravidelný tvar. Pro zvedání a snižování polohy vrtáku používejte rukojeť. Jakmile vrták provrtává obráběný kus skrz, vrtejte pomalu,ať se nevytvoří třísky. Zapnutí a vypnutí (obr. A) Pro zapnutí nastavte spínač do polohy I. Pro vypnutí nastavte spínač do polohy 0. Použití laseru (obr. 12) Laserový paprsek se používá k označení místa vrtu v případě, že potřebujete vyvrtat několik otvorů v obráběném kusu, o stejné síle. Umistěte stůl (5) do vodorovné polohy. Ujistěte se, že je vrták s otvorem ve stole zarovnaný. Položte obráběný kus na stůl. Snižte vrták, dokud se nedotkne obráběného kusu. Zapněte laser (33). Zkontrolujte, zda paprsek směřuje do středu místa, kde chcete vyvrtat otvor. Pokud je to nutné, nastavte směr laseru ručně. Poté postupujte dle návodu, jak vyvrtat otvor. Po použití laser vypněte. 10 ČIŠTĚNÍ A ÚDRŽBA Varování! Před započetím jakékoliv manipulace s výrobkem vytáhněte kabel z el. sítě. Výrobek nevyžaduje žádnou zvláštní údržbu. Pravidelně čistěte otvory ventilace. Mazání Copyright 2008 VARO Vic. Van Rompuy N.V. Page 7

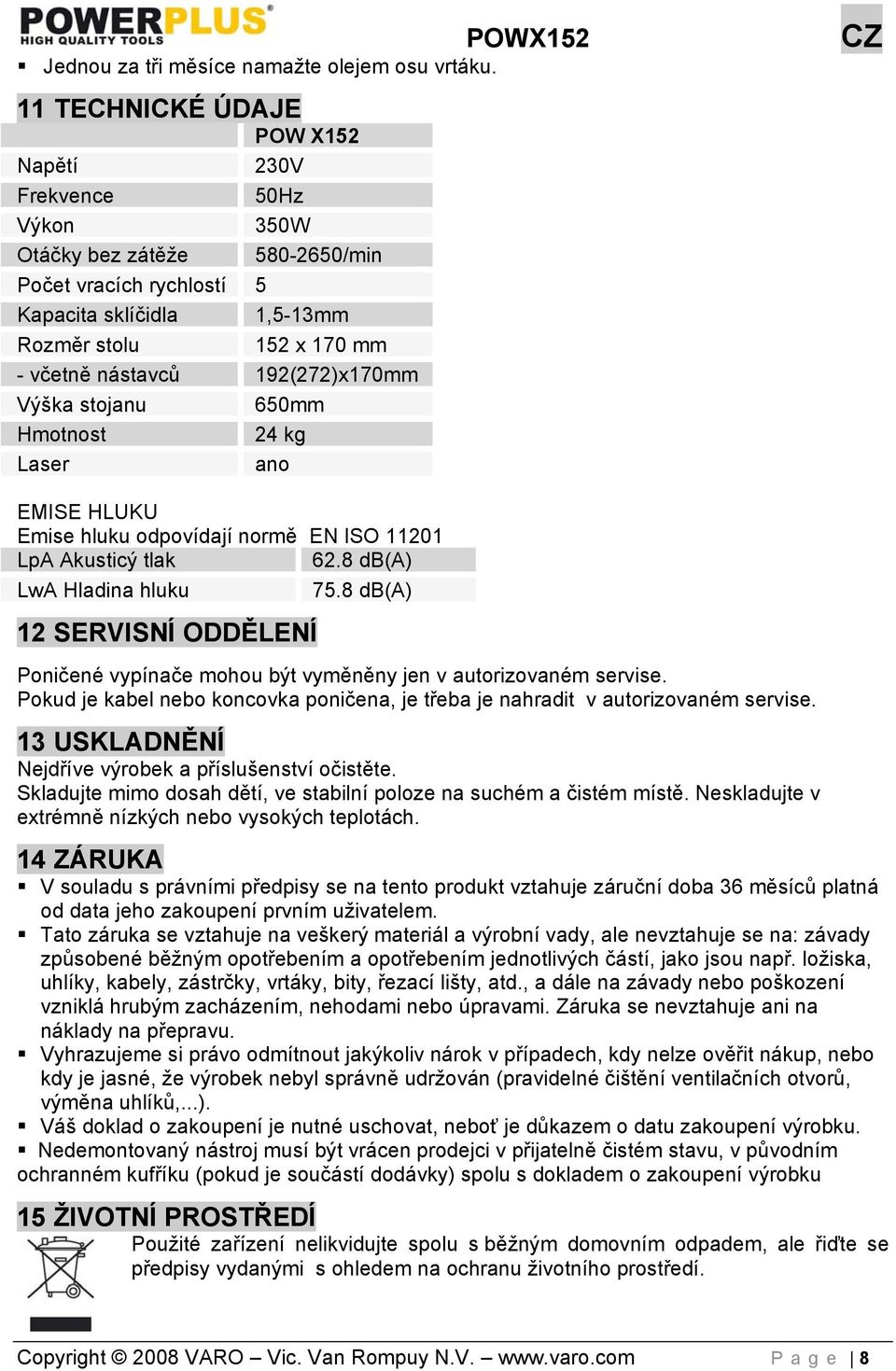

8 Jednou za tři měsíce namažte olejem osu vrtáku. 11 TECHNICKÉ ÚDAJE POW X152 Napětí 230V Frekvence 50Hz Výkon 350W Otáčky bez zátěže /min Počet vracích rychlostí 5 Kapacita sklíčidla 1,5-13mm Rozměr stolu 152 x 170 mm - včetně nástavců 192(272)x170mm Výška stojanu 650mm Hmotnost 24 kg Laser ano EMISE HLUKU Emise hluku odpovídají normě EN ISO LpA Akusticý tlak 62.8 db(a) LwA Hladina hluku 75.8 db(a) 12 SERVISNÍ ODDĚLENÍ POWX152 CZ Poničené vypínače mohou být vyměněny jen v autorizovaném servise. Pokud je kabel nebo koncovka poničena, je třeba je nahradit v autorizovaném servise. 13 USKLADNĚNÍ Nejdříve výrobek a příslušenství očistěte. Skladujte mimo dosah dětí, ve stabilní poloze na suchém a čistém místě. Neskladujte v extrémně nízkých nebo vysokých teplotách. 14 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady způsobené běžným opotřebením a opotřebením jednotlivých částí, jako jsou např. ložiska, uhlíky, kabely, zástrčky, vrtáky, bity, řezací lišty, atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na náklady na přepravu. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup, nebo kdy je jasné, že výrobek nebyl správně udržován (pravidelné čištění ventilačních otvorů, výměna uhlíků,...). Váš doklad o zakoupení je nutné uschovat, neboť je důkazem o datu zakoupení výrobku. Nedemontovaný nástroj musí být vrácen prodejci v přijatelně čistém stavu, v původním ochranném kufříku (pokud je součástí dodávky) spolu s dokladem o zakoupení výrobku 15 ŽIVOTNÍ PROSTŘEDÍ Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Copyright 2008 VARO Vic. Van Rompuy N.V. Page 8

9 Laskavě likvidujte použitý motorový olej způsobem slučitelným s péči o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na svou místní servisní stanici k regeneraci. Nevyhazujte jej do odpadu ani jej nevylévejte na zem. 16 PROHLÁŠENÍ O SHODĚ 08 VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že výrobek : Stojanová vrtačka 350W značka : POWERplus model : POW X152 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně jejich případných změn a doplňků): 2006/95/EC směrnice o nízkém napětí 2004/108/EEC směrnice o elektromagnetické kompatibilitě 98/37/EC směrnice o strojním zařízení Evropské harmonizované normy a jejich změny a doplňky: EN : 2000 EN : 2006 EN : 1997 EN : 2006 EN : 1995 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti, Philippe Vankerkhove Certification Manager Date : 19/06/2008 Copyright 2008 VARO Vic. Van Rompuy N.V. Page 9
