Výrobková řada společnosti Sibilia je rozdělena do jednotlivých sérií dle typu využití a dle výkonu:

Transkript

1 PRŮMYSLOVÉ VYSAVAČE Společnost S. U. P. spol. s r. o. je výhradním dovozcem speciálních průmyslových vysavačů značky Sibilia v České a Slovenské republice. Tyto výjimečně výkonné stroje patří mezi celosvětovou špičku v oboru průmyslových vysavačů a nejsilnější modely značky Sibilia prakticky nemají na Evropském trhu srovnatelně výkonného konkurenta. Hlavními oblastmi využití průmyslových vysavačů Sibilia, ať už instalovaných samostatně nebo jako centrální sací jednotky, jsou strojírenský, chemický, farmaceutický, textilní průmysl, slévárenství, ocelářství a cementárny. Výrobková řada společnosti Sibilia je rozdělena do jednotlivých sérií dle typu využití a dle výkonu: S500 S1000 lehké modely menších rozměrů, ale mimořádně účinné s širokou možností použití jako pevná sací jednotka k odsávání pilin a prachu při řezání různých materiálů, k obráběcím strojům, do elektrotechnického průmyslu. série DS univerzální série s možností využití v mnoha oblastech průmyslu, široká řada s výkonem 2,2 11 kw, průtokem vzduchu m 3 /h, podtlakem DaPa. Suverénně nejlepší stroje pro profesionální použití ve strojírenství, vysávají hobliny, kapaliny, kaly a drtě. Systém trojí filtrace cyklóna, hlavní a bezpečnostní filtr. série AL vysavače kapalin s kapacitou l, velice rychle vysávají kapaliny, oddělují pevné látky a kapaliny ukládají v sudech pro další použití nebo čištění. série B vysavače konstruované speciálně pro použití v textilním průmyslu. Rychle vysávají vlákna a kousky látek a odpad výrazně zhutňují. série F vysavače prachu, velký průtok vzduchu a vynikající filtrace umožňují dokonalé zachycení polétavého prachu, vhodné i na vysávání jedovatého a zdraví škodlivého prachu. Stroje jsou vhodné na zachycení prachu při používání ručních nářadí, při zpracování litiny, grafitu, vláknitých a kompozitních materiálů. série S extrémně silné vysavače, které najdou využití všude, kde je požadován velký sací výkon pro přemístění velkého množství materiálu. Ke strojům lze připojit velké zásobníky nebo předseparátory, vysavače lze upravit pro speciální využití, montovat na přívěsy nebo pojízdné plošiny, instalovat jako pevné jednotky pro centrální vysávání. Vysavače série S najdou využití ve slévárnách, rafineriích, ocelárnách, cementárnách, cihelnách, vápenkách a kotelnách.

2 PRŮMYSLOVÉ VYSAVAČE S500 / S1000 S500 S1000 POPIS S500 Sací jednotka s výkonem 1,1 až 2,2 kw určená pro strojírenskou výrobu jako pevná sací jednotka k obráběcím strojům, do elektrotechnického průmyslu a k odsávání prachu a pilin při řezání různých materiálů. Ruční oklep filtru, bezpečnostní ventil umožňuje sejmout zásobník ze sací jednotky. K dispozici je i jednofázová verze 230V (MONO) s elektrickým motorem s kondenzátory. Přímé spouštění z panelu elektrického přístroje, ke kterému je vysavač připojen. S1000 Stroj kompaktních rozměrů, ale mimořádně účinný, vybavený výkonnou turbínou, konstruovaný na vysávání jemného prachu, hrubších pevných částic i kapalin (S1000/C). Po připojení odstředivých separátorů a speciálních ventilů lze vysavač připojit k běžným zásobníkům a předseparátorům, čímž se zvýší kapacita zásobníku na odpad. Lze připojit hadici dlouhou až 20 m. Systém trojí filtrace. Do textilního filtru lze vložit papírový filtrační sáček, aby bylo usnadněno vyprazdňování a uložení smetí ze zásobníku. Bezpečnostní filtr chrání turbínu i pracovní prostředí. Verze se standardním filtrem zachycuje prach do průměru 2 µm, verze s vysoce účinnou filtrací má standardní filtr nahrazen filtrem DOP, který zachytí částečky do 0,3 µm. K dispozici je i jednofázová verze 230V s elektrickým motorem s kondenzátory. VOLITELNÉ PŘÍSLUŠENSTVÍ Stroje jsou dodávány bez příslušenství. Lze vybrat z širokého sortimentu příslušenství pr. 50 mm společného pro všechny vysavače Sibilia. Viz Příslušenství k průmyslovým vysavačům. S1000 je možno dodat v následující konfiguraci: absolutní filtrace, certifikované filtry zachytí 99,999% vysátých částic, na vysávání škodlivých materiálů vyrobený z nerezové oceli žáruvzdorný s možností připojit předseparátor se sklopným krytem, odlučovačem prachu a snímatelným zásobníkem se zařízením pro přemístění kapalin do uzavřených sběrných sudů s dvouvrstvým papírovým filtrem pro laboratoře, zlatnické a rytecké dílny, přádelny, oděvní průmysl a výrobny epoxidových nátěrů

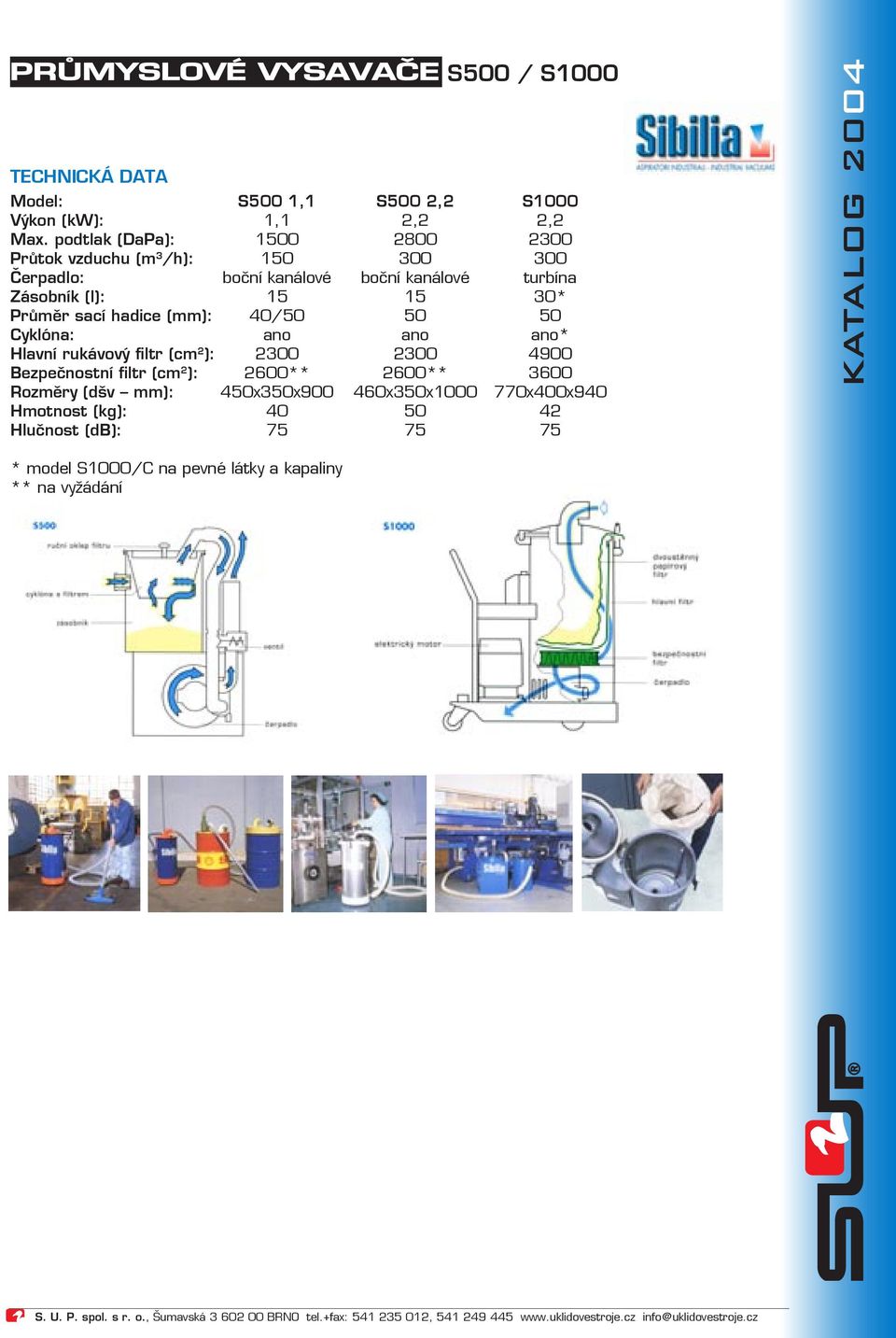

3 PRŮMYSLOVÉ VYSAVAČE S500 / S1000 TECHNICKÁ DATA Model: S500 1,1 S500 2,2 S1000 Výkon (kw): 1,1 2,2 2,2 Max. podtlak (DaPa): Průtok vzduchu (m 3 /h): Čerpadlo: boční kanálové boční kanálové turbína Zásobník (l): * Průměr sací hadice (mm): 40/ Cyklóna: ano ano ano* Hlavní rukávový filtr (cm 2 ): Bezpečnostní filtr (cm 2 ): 2600** 2600** 3600 Rozměry (dšv mm): 450x350x x350x x400x940 Hmotnost (kg): Hlučnost (db): * model S1000/C na pevné látky a kapaliny ** na vyžádání

4 PRŮMYSLOVÉ VYSAVAČE Série DS DS1000, DS1500, DS1501 DS 1500 DS 1501 DS 1000 POPIS Tyto vysavače jsou konstruovány pro použití v průmyslových podmínkách, kde je výkon 3 kw dostačující. Jsou kompaktních rozměrů, odolné, silné a spolehlivé. Základním rysem je systém trojí filtrace, složený z cyklóny, hlavního a bezpečnostního filtru. Stroje se uplatní při úklidu dílen, malých truhláren, lakoven, karosáren, automobilových opraven apod. Vynikající sací výkon při vysávání všech typů pevných i kapalných nečistot a prachu. Třífázové stroje 400 V/50 Hz (jiné napětí na objednávku), stupeň elektrické ochrany IP 55, přívodní kabel odolný proti mechanickému poškození, antistatické hadice. Lze dodat i jednofázovou verzi stroje DS V s elektrickým motorem s kondenzátory. STANDARDNÍ PŘÍSLUŠENSTVÍ (DS 1000) ruční oklep filtru pružná hadice pr 50 mm s koncovkami, délka 3 m ocelová trubka pr 50 mm, 1 m zahnutá trubka 30, 1 m hliníková plochá hubice páka na vyháknutí zásobníku VOLITELNÉ PŘÍSLUŠENSTVÍ Všechny stroje kromě DS1000 jsou dodávány bez příslušenství, které lze dle konkrétní aplikace vybrat z širokého sortimentu průměru 50/70 mm společného pro všechny vysavače Sibilia. Modely DS 2,2 4 kw je možno dodat s následujícím vybavením: absolutní filtrace, certifikované filtry zachytí 99,999% vysátých částic, na vysávání škodlivých materiálů vyrobené z nerezové oceli žáruvzdorné s úpravou na přímé balení vysátého materiálu do plastových pytlů (se vzduchovým čerpadlem) s možností připojit předseparátor se sklopným krytem, odlučovačem prachu a snímatelným zásobníkem se zařízením pro uložení kapalin nebo pevných látek do sběrných sudů otevřených (s víkem s cyklónou na odlučování prachu) nebo uzavřených (s ventily) s automatickým oklepem filtru

5 PRŮMYSLOVÉ VYSAVAČE DS1000, DS1500, DS1501 Série DS TECHNICKÁ DATA Model: DS1000 DS1500 DS1501 Výkon (kw): 2,2 3 2,2 Max. podtlak (DaPa): Průtok vzduchu (m 3 /h): Čerpadlo: turbína boční kanálové turbína Zásobník (l): Průměr sací hadice (mm): Cyklóna: ano ano ano Hlavní rukávový filtr (cm 2 ): Hlavní kapsový filtr (cm 2 ): * 10000* Bezpečnostní filtr (cm 2 ): Rozměry (dšv mm): 835x655x x650x x650x1450 Hmotnost (kg): Hlučnost (db): * verze T

6 PRŮMYSLOVÉ VYSAVAČE Série DS DS3000, DS3001, DS3002 POPIS Tyto vysavače jsou speciálně konstruovány pro použití v průmyslových podmínkách, kde je výkon 4 kw dostatečný. Jsou kompaktních rozměrů, odolné, silné a spolehlivé. Základním rysem je systém trojí filtrace, složený z cyklóny, hlavního a bezpečnostního filtru. Stroje se uplatní při úklidu dílen, malých truhláren, lakoven, karosáren, automobilových opraven apod. Vynikající sací výkon při vysávání všech typů pevných i kapalných nečistot a prachu. Třífázové stroje 400V/50Hz (jiné napětí na objednávku), stupeň elektrické ochrany IP 55, přívodní kabel odolný proti mechanickému poškození, antistatické hadice. VOLITELNÉ PŘÍSLUŠENSTVÍ Všechny stroje jsou dodávány bez příslušenství, které lze dle konkrétní aplikace vybrat z širokého sortimentu průměru 50/70 mm společného pro všechny vysavače Sibilia. Modely DS 2,2 4 kw je možno dodat s následujícím vybavením: absolutní filtrace, certifikované filtry zachytí 99,999% vysátých částic, na vysávání škodlivých materiálů vyrobené z nerezové oceli žáruvzdorné s úpravou na přímé balení vysátého materiálu do plastových pytlů (se vzduchovým čerpadlem) s možností připojit předseparátor se sklopným krytem, odlučovačem prachu a snímatelným zásobníkem se zařízením pro uložení kapalin nebo pevných látek do sběrných sudů otevřených (s víkem s cyklónou na odlučování prachu) nebo uzavřených (s ventily) s automatickým oklepem filtru

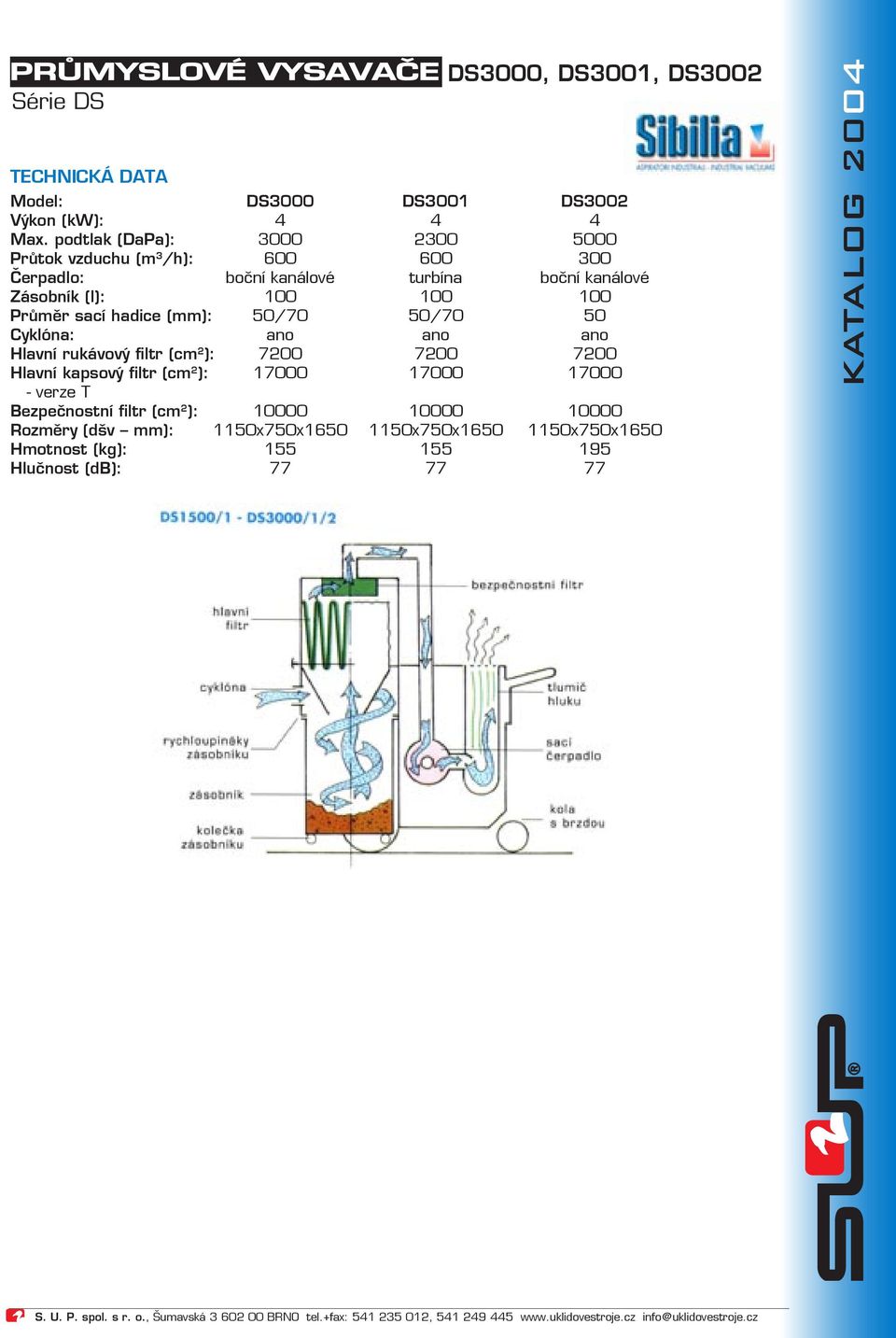

7 PRŮMYSLOVÉ VYSAVAČE DS3000, DS3001, DS3002 Série DS TECHNICKÁ DATA Model: DS3000 DS3001 DS3002 Výkon (kw): Max. podtlak (DaPa): Průtok vzduchu (m 3 /h): Čerpadlo: boční kanálové turbína boční kanálové Zásobník (l): Průměr sací hadice (mm): 50/70 50/70 50 Cyklóna: ano ano ano Hlavní rukávový filtr (cm 2 ): Hlavní kapsový filtr (cm 2 ): verze T Bezpečnostní filtr (cm 2 ): Rozměry (dšv mm): 1150x750x x750x x750x1650 Hmotnost (kg): Hlučnost (db):

8 PRŮMYSLOVÉ VYSAVAČE Série DS DSB2A DSB2A, DS5000, DS5002 DS5000 POPIS Tyto vysavače se středním až vysokým podtlakem zajišťují rychlé odsávání ve všech průmyslových odvětvích. Hlavním rysem je systém trojité filtrace, složený z cyklóny, hlavního a bezpečnostního filtru. Stroje najdou uplatnění ve strojírenských provozech a soustružnách střední velikosti. jsou zvlášť vhodné na odsávání těžkých materiálů jako jsou granule, hobliny ze slitin (mosaz, bronz) a usazenin z broušení. Silná a odolná konstrukce strojů zaručuje jejich spolehlivost a dlouhou životnost. Specielní TF mechanizmus (model DSB2A) umožňuje současné odsávání kovových hoblin a kapalin a jejich recyklaci. Mechanizmus je aktivován po dopadu odpadu do zásobníku. TF mechanizmus je vybaven plovákem, který automaticky vypne sání po naplnění zásobníku kapalinou. Třífázové stroje 400 V/50 Hz (jiné napětí na objednávku), stupeň elektrické ochrany IP 55, přívodní kabel odolný proti mechanickému poškození, antistatické hadice. VOLITELNÉ PŘÍSLUŠENSTVÍ Stroje jsou dodávány bez příslušenství. Lze vybrat z širokého sortimentu příslušenství pr. 45 mm (pouze model DSB2A), pr. 50/70/100 mm společného pro všechny vysavače Sibilia to nejvhodnější pro dané použití. Modely DS 5,5-7,5 kw je možné dodat s následujícím vybavením: absolutní filtrace, certifikované filtry zachytí 99,999% vysátých částic, na vysávání škodlivých materiálů vyrobené z nerezové oceli žáruvzdorné s plovákem na odsávání kapalin s roštovým víkem a vypouštěcím ventilem s úpravou na přímé balení vysátého materiálu do plastových pytlů (se vzduchovým čerpadlem) s možností připojit předseparátor se zařízením pro uložení kapalin nebo pevných látek do sběrných sudů otevřených (s víkem s cyklónou na odlučování prachu) nebo uzavřených (s ventily) s automatickým oklepem filtru

9 PRŮMYSLOVÉ VYSAVAČE DSB2A, DS5000, DS5002 Série DS TECHNICKÁ DATA Model: DSB2A DS5000 DS5002 Výkon (kw): 5,5 7,5 7,5 Max. podtlak (DaPa): Průtok vzduchu (m 3 /h): Čerpadlo: lopatkové boční kanálové boční kanálové Zásobník (l): Průměr sací hadice (mm): 45 70/ Cyklóna: ano ano ano Hlavní rukávový filtr (cm 2 ): Hlavní kapsový filtr (cm 2 ): * 17000* Bezpečnostní filtr (cm 2 ): Rozměry (dšv mm): 1480x600x x750x x750x1750 Hmotnost (kg): Hlučnost (db): * verze T

10 PRŮMYSLOVÉ VYSAVAČE Série DS DS8000/11, DS8/B3, DS8/15 DS8/B3 DS8/15 DS8000/11 POPIS Tyto vysavače mají velký výkon, jsou univerzální a dobře se s nimi manipuluje. Mohou být použity jako mobilní nebo pevné jednotky na vysávání a pneumatické přemístění velkého množství materiálu. Charakteristickým rysem je systém trojité filtrace, složený z cyklóny, hlavního a bezpečnostního filtru. Vysavače DS jsou určeny pro použití v obtížných podmínkách, jako je vysávání zeminy, bláta, kalů, kompaktních hoblin, písku a prachu z hloubky i přes 5 m, s použitím hadic délky 30 m. Speciální TF mechanizmus (DS8/B3 a DS8/15) umožňuje současné odsávání kovových hoblin a kapalin a recyklaci vysátých kapalin. Mechanizmus je aktivován po dopadu odpadu do zásobníku. TF mechanizmus je vybaven plovákovým spínačem, který automaticky vypne sání po naplnění zásobníku kapalinou. Třífázové stroje 400V/50Hz (jiné napětí na objednávku), stupeň elektrické ochrany IP 55, přívodní kabel odolný proti mechanickému poškození, antistatické hadice. VOLITELNÉ PŘÍSLUŠENSTVÍ Stroje jsou dodávány bez příslušenství, které lze v závsislosti na konkrétním použití vybrat z širokého sortimentu průměru 50/70/80/100 mm společného pro všechny vysavače Sibilia. Modely DS 9-11 kw je možné dodat v následující konfiguraci: absolutní filtrace, certifikované filtry zachytí 99,999% vysátých částic, na vysávání škodlivých materiálů vyrobené z nerezové oceli žáruvzdorné s plovákem na odsávání kapalin s roštovým víkem a vypouštěcím ventilem s vypouštěcím uzávěrem na tekuté materiály s možností připojit předseparátor s automatickým oklepem filtru

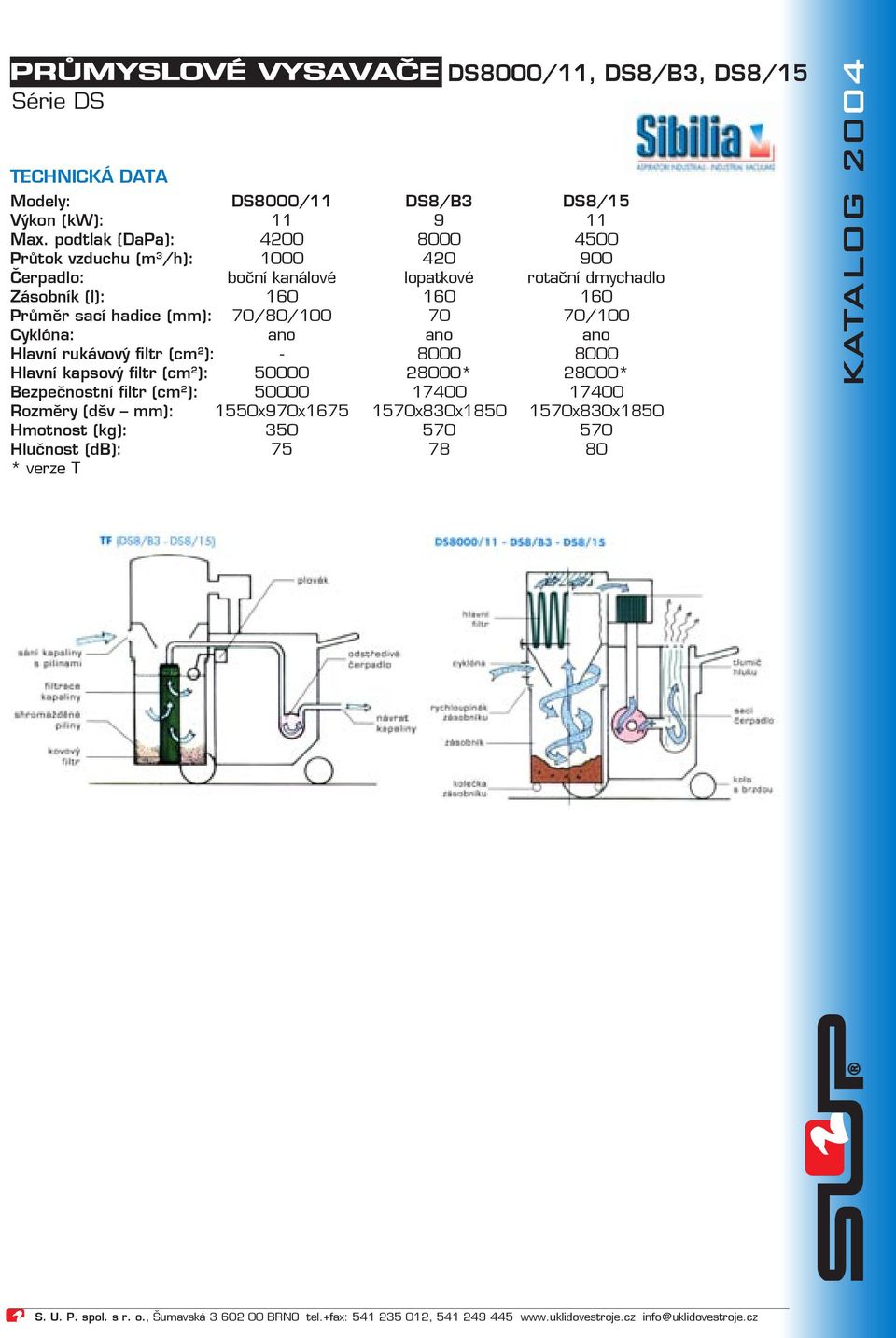

11 PRŮMYSLOVÉ VYSAVAČE DS8000/11, DS8/B3, DS8/15 Série DS TECHNICKÁ DATA Modely: DS8000/11 DS8/B3 DS8/15 Výkon (kw): Max. podtlak (DaPa): Průtok vzduchu (m 3 /h): Čerpadlo: boční kanálové lopatkové rotační dmychadlo Zásobník (l): Průměr sací hadice (mm): 70/80/ /100 Cyklóna: ano ano ano Hlavní rukávový filtr (cm 2 ): Hlavní kapsový filtr (cm 2 ): * 28000* Bezpečnostní filtr (cm 2 ): Rozměry (dšv mm): 1550x970x x830x x830x1850 Hmotnost (kg): Hlučnost (db): * verze T

12 PRŮMYSLOVÉ VYSAVAČE Série AL AL200 AL202 AL200, AL202, AL602, AL1002 AL600 AL1002 POPIS Vysavače kapalin série AL jsou konstruované tak, aby byla zkrácená doba potřebná na čištění zásobníků strojních zařízení a nářadí. Základní charakteristikou strojů je rychlost, jakou vysávají kapaliny a hobliny, oddělují je a kapaliny recyklují opačným prouděním bez použití dalších čerpadel nebo jiných mechanických zařízení. Tyto vysavače jsou vhodné tam, kde jsou soustruženy výrobky z forem, ke strojům na výrobu šroubů a vanám na čištění nářadí. Vynikající sací schopnost je zaručena kvalitními turbínami a čerpadly, vyráběnými ve společnosti Sibilia. Modely AL200 a AL202 jsou velice přizpůsobivé a kompaktní, schopné rychle vysát množství kapaliny tam, kde nestačí kapacita běžných vysavačů. Jsou charakteristické tím, že jejich zásobník lze nahradit běžnými 180 l otevřenými nebo uzavřenými sudy, mají kovovou filtrační kazetu a koš na oddělení hoblin přizpůsobitelný na odstředivku na extrakci oleje. Prvním pracovním krokem je vysání kapaliny a její dočasné uložení v zásobníku. Vložením předseparátoru můžete uložit všechny hobliny a kaly. Posledním krokem je vrácení kapaliny do vany stroje nebo její uložení v sudech pro čištění nebo recyklaci. Koš pro první filtraci zachycuje hobliny vysáté s vodou. VOLITELNÉ PŘÍSLUŠENSTVÍ Stroje jsou dodávány bez příslušenství, které lze v závsislosti na konkrétním použití vybrat z širokého sortimentu průměru 50 mm společného pro všechny vysavače Sibilia. Modely série AL lze dodat v následující konfiguraci: vyrobené z nerezové oceli žáruvzdorné se zabudovaným vysokotlakým čistícím strojem s možností připojení předseparátorů s ventilem na otočení proudění (pouze AL202) se specielním instalací vlastního elektrického pohonu

13 PRŮMYSLOVÉ VYSAVAČE AL200, AL202, AL602, AL1002 Série AL TECHNICKÁ DATA Model: AL200 AL202 AL602 AL1002 Výkon (kw): 2, Max. podtlak (DaPa): Průtok vzduchu (m 3 /h): Čerpadlo: turbína boční kanálové rot. dmychadlo rot. dmychadlo Kapacita zásobníku (l): Průměr sací hadice (mm): Bezpečnostní filtr: kovový kovový kovový - koš kovový - koš Rozměry (dšv mm): 1150x820x x820x x970x x1100x1800 Hmotnost (kg): Hlučnost (db): kovový filtrační koš sání průmyslové břečky

14 PRŮMYSLOVÉ VYSAVAČE Série B B2A B2 B3 B2A, B2, B3, B5 B5 POPIS Vysavače série B jsou konstruované speciálně pro použití v textilním průmyslu na rychlé vysátí kousků a odpadu z tkalcovských stavů, přádelen, stáčecích a mykacích strojů. Vysoký sací výkon je zajištěn vysokoobjemovými čerpadly Sibilia, která zachovávají vysoký průtok i v obtížných podmínkách a současně výrazně zhutní odsávaný materiál a zmenší původní objem až o 80 %. Ve stroji lze použít zesílený filtrační koš a perforované plastové sáčky, které slouží současně k přímému balení odpadního materiálu a jeho úspornému uložení. Robustní konstrukce, odolné čerpadlo a výkonný třífázový motor umožňují nepřetržitý provoz vysavače. Stroje jsou mobilní, mají dlouhou životnost. Stupeň elektrické ochrany IP 54, odolný přívodní kabel délky 4 m. Lze napojit sací hadici až 50 m dlouhou. Připojení předseparátoru omkapacitě l umožní vysávání kapalin a jiných materiálů, které lze pytlovat. Vysavač B5 se používá jako sací jednotku k centrálnímu odsávání. Umožňuje instalovat sací výstupy na kterémkoliv místě v dílně. Odpad je vysáván do filtrační komory, kterou lze nahradit jutovými pytli pro další skladování materiálu. VOLITELNÉ PŘÍSLUŠENSTVÍ Stroje jsou dodávány bez příslušenství, které lze v závsislosti na konkrétním použití vybrat z širokého sortimentu průměru 45/70 mm společného pro všechny vysavače Sibilia. Modely série B lze dodat v následující konfiguraci: verze do výbušného prostředí s košem na separaci agresivních a nebezpečných materiálů s předseparátorem 90 l na kapaliny, kalů apod. s ovládacím panelem 24 V

15 PRŮMYSLOVÉ VYSAVAČE B2A, B2, B3, B5 Série B TECHNICKÁ DATA Modely: B2A B2 B3 B5 centrální vysavač Výkon (kw): 5,5 7,5 9,3 15 Max. podtlak (DaPa): Průtok vzduchu (m 3 /h): Čerpadlo: lopatkové lopatkové lopatkové rot.dmychadlo Zásobník (l): Průměr sací hadice (mm): /70 70 Hlavní rukávový filtr (cm 2 ): Bezpečnostní filtr (cm 2 ): Filtrační koš: ne ne ne kovový Rozměry (dšv mm): 1250x460x x600x x600x x870x1590 Hmotnost (kg): Schéma využití vysavače B5 jako centrální sací jednotky

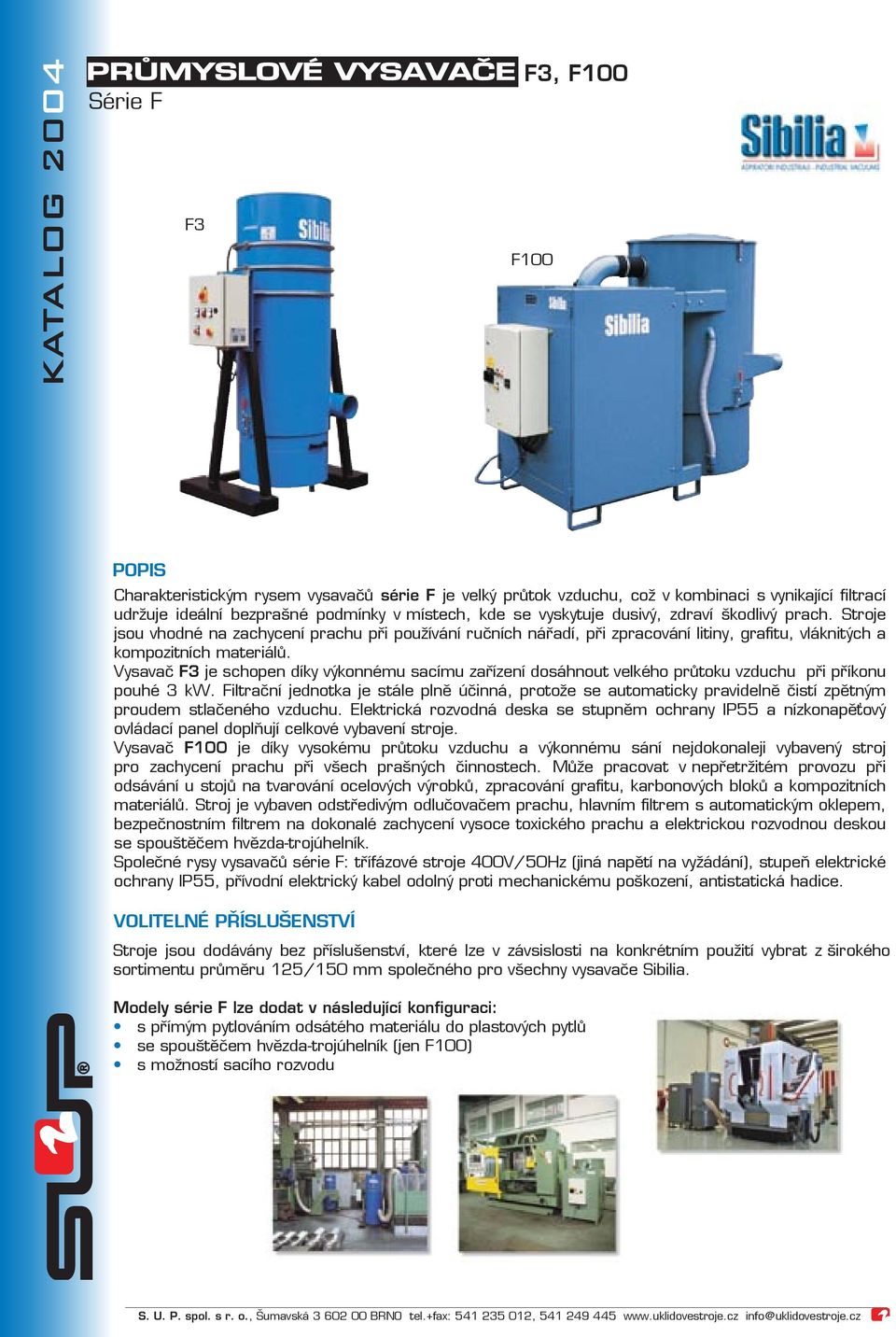

16 PRŮMYSLOVÉ VYSAVAČE F3, F100 Série F F3 F100 POPIS Charakteristickým rysem vysavačů série F je velký průtok vzduchu, což v kombinaci s vynikající filtrací udržuje ideální bezprašné podmínky v místech, kde se vyskytuje dusivý, zdraví škodlivý prach. Stroje jsou vhodné na zachycení prachu při používání ručních nářadí, při zpracování litiny, grafitu, vláknitých a kompozitních materiálů. Vysavač F3 je schopen díky výkonnému sacímu zařízení dosáhnout velkého průtoku vzduchu při příkonu pouhé 3 kw. Filtrační jednotka je stále plně účinná, protože se automaticky pravidelně čistí zpětným proudem stlačeného vzduchu. Elektrická rozvodná deska se stupněm ochrany IP55 a nízkonapěťový ovládací panel doplňují celkové vybavení stroje. Vysavač F100 je díky vysokému průtoku vzduchu a výkonnému sání nejdokonaleji vybavený stroj pro zachycení prachu při všech prašných činnostech. Může pracovat v nepřetržitém provozu při odsávání u stojů na tvarování ocelových výrobků, zpracování grafitu, karbonových bloků a kompozitních materiálů. Stroj je vybaven odstředivým odlučovačem prachu, hlavním filtrem s automatickým oklepem, bezpečnostním filtrem na dokonalé zachycení vysoce toxického prachu a elektrickou rozvodnou deskou se spouštěčem hvězda-trojúhelník. Společné rysy vysavačů série F: třífázové stroje 400V/50Hz (jiná napětí na vyžádání), stupeň elektrické ochrany IP55, přívodní elektrický kabel odolný proti mechanickému poškození, antistatická hadice. VOLITELNÉ PŘÍSLUŠENSTVÍ Stroje jsou dodávány bez příslušenství, které lze v závsislosti na konkrétním použití vybrat z širokého sortimentu průměru 125/150 mm společného pro všechny vysavače Sibilia. Modely série F lze dodat v následující konfiguraci: s přímým pytlováním odsátého materiálu do plastových pytlů se spouštěčem hvězda-trojúhelník (jen F100) s možností sacího rozvodu

17 PRŮMYSLOVÉ VYSAVAČE F3, F100 Série F TECHNICKÁ DATA Model: F3 F100 Výkon (kw): 3 11 Max. podtlak (DaPa): Průtok vzduchu (m 3 /h): Čerpadlo: ventilátor boční kanálové Zásobník (l): Průměr sací hadice (mm): Cyklóna: ano ano Kazetový filtr (cm 2 ): 84000* - Hlavní kapsový filtr (cm 2 ): Bezpečnostní filtr (cm 2 ): Rozměry (dšv mm): 850x725x x950x1700 Hmotnost (kg): Hlučnost (db): * filtr se čistí stlačeným vzduchem
