1 Uživatelská příručka a údržba centrálních vysávacích jednotek V3, V4 a V6

2 NÁVOD NA INSTALACI A > 475 B > 1225 A > 475 B > 1250 A > 600 B >

3 OBSAH OBECNÉ POKYNY INSTALACE Umístění centrální jednotky ÚDRŽBA Vyprazdňování kanystru na prach Servis filtru (obr. 1) Příslušenství k čištění BEZPEČNOSTNÍ ZAŘÍZENÍ Ochrana proti přetížení Ochrana proti přehřátí Vypouštěcí ventil NAPÁJECÍ KABEL UŽITEČNÉ RADY Co dělat, když se centrální jednotka nespustí Co dělat při snížení sacího výkonu Co dělat při poškození sací hadice Co dělat v případě ucpání systému potrubí nebo výfuku KONTROLA TĚSNOSTI POTRUBNÍHO SYSTÉMU PŘÍSLUŠENSTVÍ Separátor Prachový sáček Obal filtru centrální jednotky PROHLÁŠENÍ O SHODĚ...10 VÁŽÍME SI VAŠEHO NÁZORU VYSVĚTLIVKY K SYMBOLŮM VAROVÁNÍ DALŠÍ INFORMACE 3

4 Děkujeme vám za Vaší důvěru v naše výrobky! Vytvořili jsme tento návod pro užití a údržbu tak, aby Vám centrální vysavač fungoval co nejlépe. Tento návod je určen pro centrální vysávače modely V3, V4 a V6. Označení štítku (typ) TE , TE Před použitím systému si prosím přečtěte pozorně návod a dodržujte všech pokynů v něm uvedené. Podrobné pokyny pro instalaci na stěnách otvorů a částí potrubí lze nalézt v instalačním návodu pro centrální systém čištění Allaway. Při dodržení pokynů a použití originálních dílů Allaway můžete zajistit provoz, účinnost a dlouhou životnost vašeho systému centrálního vysávání. Uchovejte štítky z obalu výrobku pro usnadnění dalších nákupů a napojení systému. Udržujte zařízení mimo dosah malých dětí. Zařízení není na hraní. Nemělo by být používáno osobou se sníženou fyzickou, zrakovou nebo mentální schopností. Nutno sledovat a proškolit starší děti a osoby s nedostatečnou zkušeností a dovedností v používání zařízení. Uschovejte návod pro další užití. OBECNÉ POKYNY Tyto centrální vysavače jsou určeny pouze pro domácí použití a měly by být užívány pouze jednou osobou a to jen pro vysávání prachu a běžných nečistot. Před prvním spuštěním zařízení zkontrolujte, že prachový kanystr je prázdný a filtr je na svém místě. Pokud je jednotka určena pro vysávání jiného než běžného prachu, musí být použit separátor Allaway. Vysavačové zásuvky jsou vybaveny lapači, které zachytí velké částice na vstupu do potrubního rozvodu a dlouhé objekty jsou zachyceny v ostrém koleni nacházející se za zásuvkou. Pouze jedna vysavačová zásuvka může být otevřena v době, kdy je zařízení v provozu a kryty všech ostatních přívodů musí být uzavřeny. Otevření více než jednoho vstupu oslabuje sací sílu systému a zvyšuje riziko ucpání. 1 INSTALACE 1.1 Umístění centrální jednotky Podrobné pokyny k instalaci naleznete v samostatném návodu k instalaci centrálních vysavačů Allaway, systémů, které jsou standardně dodávány s potrubím PPK-44 a PPC-44 a může být také objednáno samostatně. Návod lze také nalézt na našich webových stránkách na adrese Při instalaci dodržujte místní předpisy. Místnost, ve které je centrální jednotka umístěna, musí být dostatečně prostorná, bezprašná a musí být počítáno s chlazením vzduchu od motoru. Teplota v místnosti, ve které se nachází centrální jednotka, nesmí klesnout pod + 5 C nebo stoupnout nad + 35 C a to i v případě, kdy je systém v provozu. Teplo vyrobené v centrální jednotce, je vypouštěno do místnosti. Je proto důležité zajistit, aby vzduch mohl volně proudit kolem jednotky, že jednotka není pokryta plachtou, a například, že je místnost dostatečně větrána. 4

5 Pokud se centrální jednotka instaluje do skříně, je nutné věnovat zvláštní pozornost pokynům týkajících se velikosti a uspořádání větracích otvorů. Kromě skladů a dalších užitkových prostor, mohou centrální jednotky C série být instalovány například v technických místnostech či komorách. Kromě toho mohou být umístěny ve vlhkých nebo dokonce mokrých míst, jako je koupelna to díky své vysoké odolnosti pláště (ochrana proti stříkající vodě IPX4). V3 a V4 s dvojitou izolací, třída ochrany II. V6 je uzemněn, třída ochrany I. Centrální jednotka je připojena k zásuvce 230V chráněno pojistkou alespoň 10 A nebo automatickou pojistkou alespoň 16 A. Nikdy neskladujte nebo nemanipulujte s hořlavými materiály nebo žíravinami v prostoru, kde je umístěna centrální jednotka. Odvod z centrální jednotky je vždy veden ven. Doporučujeme využít výfukové potrubí. Pro maximální výkon by měl být výfuk co nejblíže ke konci výfukového potrubí. Tlumiče nesmí být instalovány na sací straně. 2 ÚDRŽBA 2.1 Vyprazdňování kanystru na prach Interval pro vyprazdňování kanystru na prach může být dle zkušeností. Návodem je, že při domácím použití by měl být kanystr vyprázdněn přibližně každé 3 měsíce. Kanistr musí být plná pouze do označené úrovně prachu pro uvolnění rychloupínacích svorek. To pomáhá zabránit prachu prosakující přes okraje nádoby v souvislosti jeho vyprazdňováním. Uvolněte rychloupínací svorky (1) kanystru na prach. Kanystr na prach (2) je nyní umístěn uvnitř centrální jednotky. Zvedněte kanistr z háčků a vyprázdněte ho Doporučuje se, kanystr na prach a těsnící kužel umýt jemným přípravkem jednou ročně. Poznamenejte si jakoukoliv prováděnou údržbu na formuláři na straně 11 a hlídejte intervaly údržby Obr. 1 5

6 2.2 Servis filtru (obr. 1) Centrální jednotka je vybavena filtrem (3), který chrání turbínu proti prachu. Filtr musí být neporušen a správně nasazen. Nové filtry lze zakoupit od všech předních prodejců a autorizovaných prodejců Allaway. Odpojte napájecí kabel (4) ze zásuvky. Vyjměte prachový kanystr a vyprázdněte ho. Opatrně vyjměte kryt filtru (viz bod Obal filtru na centrální jednotce), upevňovací matici (5) umístěnou pod filtrem a vyjměte filtr (3). Filtr vyčistěte lehce štětcem nebo filtr vyměňte v případě poškození. Nedovolte vstupu nečistot dovnitř filtru. Nikdy nečistěte filtr vodou nebo stlačeným vzduchem z důvodu poškození. Odstraňte uvolněný prach z prostoru filtru a dejte filtr na místo. Utáhněte montážní matici (5) rukou, nasaďte nový kryt filtru (příslušenství) na místo. Zapojte napájecí kabel (4) do zásuvky. Doporučujeme filtr vyměnit nejméně jednou za 3 roky. Při používání prachového sáčku stačí filtr vyměnit dle potřeby. 2.3 Příslušenství k čištění Vysvětlete dětem, jak systém používat a dohlížejte na ně, pokud systém používají! Rychlost a sací výkon proudění vzduchu v sací hadici a tryskách je tak tak velký, že by mohlo při nedbalém používání dojít například k poškození očí a uší. Příslušenství k čištění podléhá opotřebení v závislosti na četnosti používání a musí být v případě potřeby vyměněno. Jeho životnost může být významně prodloužena odstraněním od nečistot nashromážděných po použití a skladováním odpovídajícím způsobem. Po ukončení vysávání odpojte teleskopickou tyč a trysku z rukojeti a uložte je do držáku tak, že kartáče trysek na podlahu / koberce budou zatažené. Vyvarujte se ukládání příslušenství na přímém slunci, dlouhodobé působení UV záření poškozuje plastové díly, zejména hadice jsou pak křehčí a zkracuje se jejich provozuschopná životnost. Hadici uložte do stojánku na sací hadici. Speciální návod pro použití a údržbu jsou dodány s čistící sadou, která je prodávána samostatně. 6

7 3 BEZPEČNOSTNÍ ZAŘÍZENÍ Nejsou žádné pokyny udržování krytu motoru centrální jednotky pro uživatele (obr. 1; bod 7). Doporučujeme udržovat a nahradit elektromotor a jiné vnitřní části motoru na základě stanovení autorizovaným servisním prodejcem Allaway po cca 600 hodin provozu. To odpovídá cca 8 rokům, kdy je přístroj používán v průměru hodinu a půl týdně. Centrální jednotky jsou vybaveny bezpečnostním zařízením, které v případě závady zařízení zastaví. Pokud poruchu způsobuje bezpečnostní zařízení a systém se používá bez ohledu na poruchu, může dojít k poškození systému. Z toho důvodu nemůže být bezpečnostní zařízení považováno za ukazatel v případě, že prachová nádoba vyžaduje vyprázdnění nebo filtr potřebuje údržbu, nebo se používá systém po nesprávné instalaci. 3.1 Ochrana proti přetížení Centrální jednotka je vybavena ochranou proti přetížení, která zastaví přístroj v případě elektrických přetížení nebo poruchy. Ochranu proti přetížení nelze resetovat a musí být nahrazena kvalifikovaným elektrotechnikem. V souvislosti s výměnou ochrany proti přetížení, musí být příčina prošetřena a řešena společně s jinými problémy. 3.2 Ochrana proti přehřátí Ochrana proti přehřátí motoru je umístěna uvnitř přístroje a zastaví centrální jednotku v případě přehřátí motoru. Počkejte, až motor vychladne a ochrana proti přehřátí bude obnovena (cca min.). Zjistěte příčinu vypnutí ochrany proti přehřátí a odstraňte jí (např. důsledek vniknutí části oděvu, nedostatečné větrání při umístění ve skříni). Po vychladnutí se ochrana proti přehřátí automaticky resetuje. 3.3 Vypouštěcí ventil Centrální jednotka je vybavena mechanickým vypouštěcím ventilem, který při provozu (např. je-li potrubní systém zablokován) vydává syčivý zvuk. Jakmile se systém vrátí do normálního stavu (potrubí je uvolněno), ventil se uzavře a zvuk přestane. 4 NAPÁJECÍ KABEL Je-li poškozen napájecí kabel centrální jednotky, musí být nahrazen speciálním kabelem kompatibilním s modelem centrální jednotky, který je dodán výrobcem. Napájecí kabely lze zakoupit u autorizovaných prodejců Allaway. 5 UŽITEČNÉ RADY 5.1 Co děl at, když se centrální jednotka nespustí Zkontrolujte, zda je neporušena el. zásuvka 230 V. Zkontrolujte, zda centrální jednotka může být spuštěna z jiného přívodu ve zdi. Zkontrolujte, zda je nízkonapěťový kabel (obr. 1, bod 7) správně připojen k protějšku na držáku centrální jednotky. 7

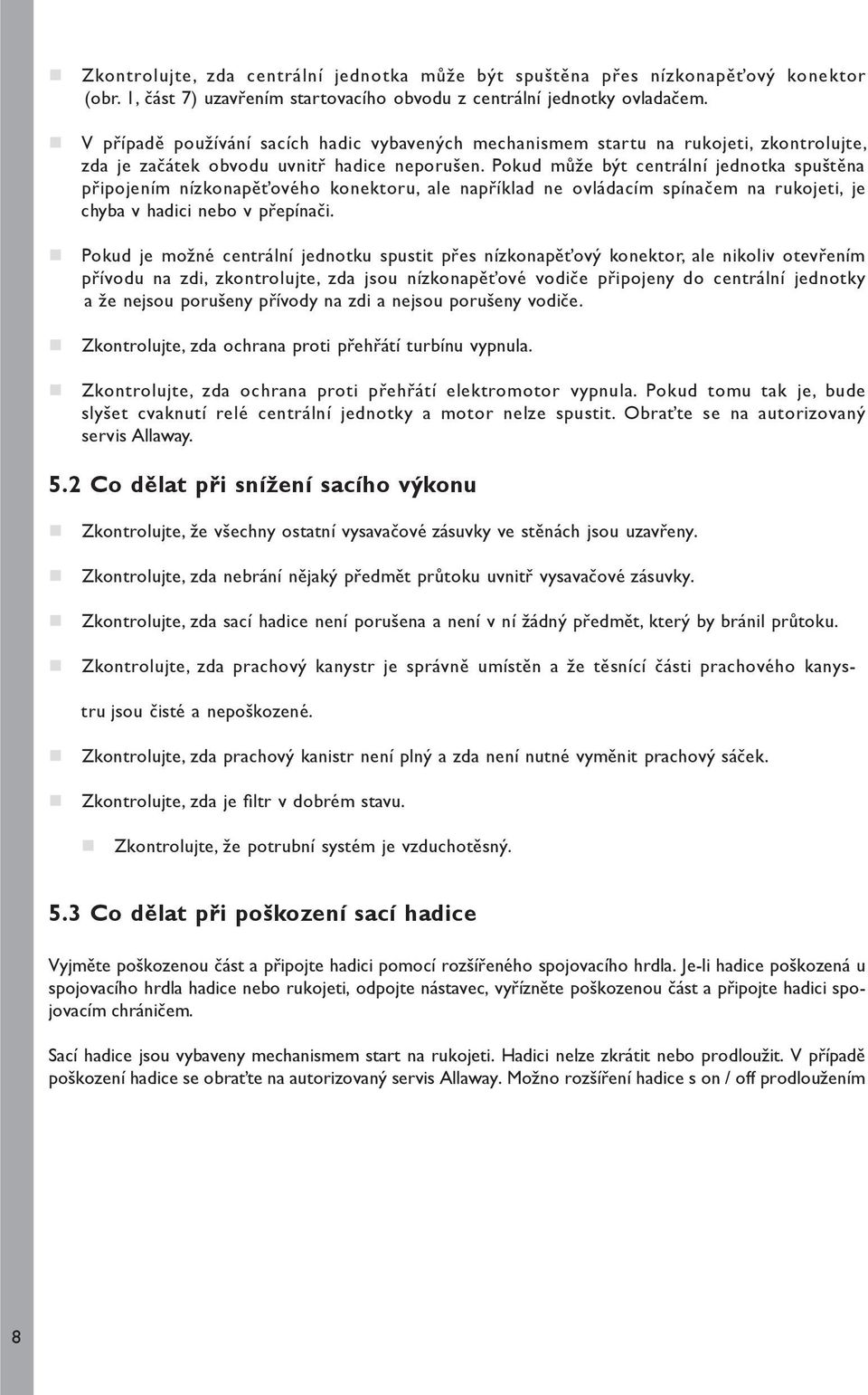

8 Zkontrolujte, zda centrální jednotka může být spuštěna přes nízkonapěťový konektor (obr. 1, část 7) uzavřením startovacího obvodu z centrální jednotky ovladačem. V případě používání sacích hadic vybavených mechanismem startu na rukojeti, zkontrolujte, zda je začátek obvodu uvnitř hadice neporušen. Pokud může být centrální jednotka spuštěna připojením nízkonapěťového konektoru, ale například ne ovládacím spínačem na rukojeti, je chyba v hadici nebo v přepínači. Pokud je možné centrální jednotku spustit přes nízkonapěťový konektor, ale nikoliv otevřením přívodu na zdi, zkontrolujte, zda jsou nízkonapěťové vodiče připojeny do centrální jednotky a že nejsou porušeny přívody na zdi a nejsou porušeny vodiče. Zkontrolujte, zda ochrana proti přehřátí turbínu vypnula. Zkontrolujte, zda ochrana proti přehřátí elektromotor vypnula. Pokud tomu tak je, bude slyšet cvaknutí relé centrální jednotky a motor nelze spustit. Obraťte se na autorizovaný servis Allaway. 5.2 Co dělat při snížení sacího výkonu Zkontrolujte, že všechny ostatní vysavačové zásuvky ve stěnách jsou uzavřeny. Zkontrolujte, zda nebrání nějaký předmět průtoku uvnitř vysavačové zásuvky. Zkontrolujte, zda sací hadice není porušena a není v ní žádný předmět, který by bránil průtoku. Zkontrolujte, zda prachový kanystr je správně umístěn a že těsnící části prachového kanystru jsou čisté a nepoškozené. Zkontrolujte, zda prachový kanistr není plný a zda není nutné vyměnit prachový sáček. Zkontrolujte, zda je filtr v dobrém stavu. Zkontrolujte, že potrubní systém je vzduchotěsný. 5.3 Co dělat při poškození sací hadice Vyjměte poškozenou část a připojte hadici pomocí rozšířeného spojovacího hrdla. Je-li hadice poškozená u spojovacího hrdla hadice nebo rukojeti, odpojte nástavec, vyřízněte poškozenou část a připojte hadici spojovacím chráničem. Sací hadice jsou vybaveny mechanismem start na rukojeti. Hadici nelze zkrátit nebo prodloužit. V případě poškození hadice se obraťte na autorizovaný servis Allaway. Možno rozšíření hadice s on / off prodloužením (příslušenství). 8

9 5.4 Co dělat v případě ucpání systému potrubí nebo výfuku Vyprázdněte prachový kanystr a dejte nebo vyměňte čistý filtr. Najděte překážku vysáním např. kuchyňského ubrousku vstupem na zeď. Pokud se ubrousek objeví na konci v nádobě na prach, potrubní systém je průchozí. Jakmile najdete překážku, odpojte centrální jednotku a zkontrolujte, zda není překážka v spojích hadic. Pak použijte sací hadice pro připojení na sací straně k přívodu ve zdi podél blokovaného úseku (nebo na zdi nejblíže ucpanému úseku, je-li překážka v rámci trubky). Zapněte centrální jednotku přes konektor nízkého napětí (obr. 1, bod 7) pomocí ovladače nízkého napětí a přejděte k centrální jednotce. Blokování a odblokování průchodu sacího potrubí je doprovázeno vakuovým otřesem zablokovaného potrubí. Pokud překážka není vytlačena na vteřin, odpojte centrální jednotku od vstupu do zdi, aby se dostal vzduch mezi ně a zabránilo se přehřátí. Tento postup opakujte přibližně po minutě. Pokud překážku není možno uvolnit pomocí vysátím a jste schopni určit jeho přesnou polohu, ověřte, zda je potrubí snadno přístupné bez nutnosti demontování (bourání) stěn. Je-l potrubní systém přístupný, může překážka být obvykle odstraněna otevřením potrubního kloubu. Nikdy nepoužívejte přetlak, jako je stlačený vzduch pro odblokování potrubního systému. Překážku můžete zkusit vytlačit také vložením pružiny do potrubního systému, přičemž je nutné dávat pozor, aby nedošlo k poškození potrubních kloubů. Pokud žádný z výše uvedených řešení není úspěšné pro odblokování potrubního systému, kontaktujte autorizovaný servis Allaway. 5.5 Údaje vyžadované pro údržbu Než se obrátíte na autorizovaný servis Allaway, poznamenejte si typ a výrobní číslo (N: o) vaší centrální jednotky označené na štítku (na vnější straně centrální jednotky, na straně motoru) Přepravujte zařízení vždy v normální vzpřímené poloze a dávejte pozor na pád či náraz jiných předmětů. Obr. 2 9

10 6 KONTROLA TĚSNOSTI POTRUBNÍHO SYSTÉMU Vypouštěcí ventil musí být po dobu opravy zajištěn, například pomocí lepenky (obr. 2). Zapněte centrální jednotku se všemi uzavřenými nástěnnými vstupy. Nastartujte okruh přes nízkonapěťový konektor. Pokud vzduch uniká přibližně 10 sekund, potrubí netěsní. Netěsnost musí být opravena. Nespouštějte zařízení s uzavřenými všemi vstupy po dobu více jak 20 sekund. V případě vzduchotěsnosti by tak mohlo dojít k přehřátí a poškození. Obr. 3 7 PŘÍSLUŠENSTVÍ 7.1 Separátor EE-20 je určen pro vysávání vody, písku a hrubších nečistot. Pokud separátor je vybaven sáčkem na prach, EE-20 také umožňuje vysávání jemného popelu a prachu. Lepivé látky a střepy skla mohou potrubní systém poškodit. Systém by neměl být používán pro vysávání kapalin nebo jiných látek, než je běžné, pokud není použit vhodný Allaway separátor. 7.2 Prachový sáček Centrální jednotka může být vybavena prachovým sáčkem. Prachový sáček montážní sady je k dispozici u všech předních prodejců. Použití sáčku není povinné, ale doporučuje se. Detailní návod pro instalaci jsou dodávány s prachovým sáčkem instalační sady. Při použití sáčku Installation Kit (obr. 3) se prachová sáček a filtr vymění či opraví takto: Vyjměte sáček (9), uvolněte montážní matici (6) nacházející se pod filtrem, vyjměte zbylou část (10) a odpojte filtr (viz bod výše). 10 Obr Obal filtru centrální jednotky Obal filtru (obr. 4) usnadňuje čištění filtru a prodlužuje interval údržby a životnost. Použití obalu není povinné, ale doporučuje se. Nikdy nepoužívejte obal filtru v centrální jednotce, které jsou vybaveny prachovým sáčkem). Obaly filtrů jsou k dispozici u všech předních prodejců (prodává se po 5 kusech). Obr. 5 10

11 8 PROHLÁŠENÍ O SHODĚ PRO ELEKTRICKOU BEZPEČNOST Allaway Oy, Kangasvuorentie 32, Jyväskylä, Finsko, prohlašuje, že Centrální vysavače Typ: TE , TE , TE byly vyrobeny v souladu s příslušnými normami a splňují základní požadavky o nízkém napětí (2006/95/EC) a elektromagnetické kompatibility (2004/108/EC). VÁŽÍME SI VAŠEHO NÁZORU Přivítáme zpětnou vazbu. Prosím, pošlete nám své dotazy a připomínky prostřednictvím informačního u info@allaway.fi ZÁZNAM O ÚDRŽBĚ Typ Číslo Poprvé použito (datum) Vyprázdnění prachového kanystru nebo výměna prachového sáčku Čištění filtru Výměna filtru Vyprázdnění prachového kanystru nebo výměna prachového sáčku Čištění filtru Výměna filtru Právo na změnu vyhrazeno. 11
