1 NÁVOD K OBSLUZE Verze 11/99 Vysavač prachu do automobilu Turbo Obj. č.: Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

2 Úvod Vážení zákazníci! Děkujeme Vám za Vaši důvěru a za nákup našeho vysavače prachu do automobilu. Tento vysavač byl vyroben z jakostních materiálů s velikou pečlivostí a bude Vám sloužit mnoho let, budete-li dodržovat pokyny, které jsou uvedeny v tomto návodu k obsluze. Konstrukce vysavače odpovídá platným evropským a národním směrnicím (elektromagnetická slučitelnost, směrnice ohledně nízkých napětí, přístroj je elektromagneticky odrušen). U výrobku byla doložena shoda s příslušnými normami, odpovídající prohlášení a doklady jsou uloženy u výrobce. Účel použití vysavače Tento vysavač je určen k vysávání suchých nečistot v automobilech. Vysavač lze napájet výhradně stejnosměrným napětím 12 V ze zásuvky cigaretového zapalovače v osobním nebo nákladním automobilu. Přístroj nikdy nepřipojujte k jinému zdroji napájecího napětí. Vysavač chraňte před vlhkostí a mokrem. Jiný způsob používání než bylo uvedeno výše by mohl vést k poškození tohoto přístroje. Kromě jiného je toto spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby (přepojování)! Dodržujte bezpodmínečně bezpečnostní předpisy! Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku. Z bezpečnostních důvodů a důvodů registrace (CE) nesmí být výrobek přestavován a nesmějí být prováděny žádné změny v jeho zapojení. S přístrojem zacházejte odborně a dodržujte všechny pokyny, které jsou uvedeny v tomto návodu k obsluze. Přístroj nevystavujte vysokým teplotám, přímému slunečnímu záření, silným vibracím (velkému mechanickému namáhání) nebo vysoké vlhkosti vzduchu. Do přístroje se nesmí dostat voda nebo jiné kapaliny. 2

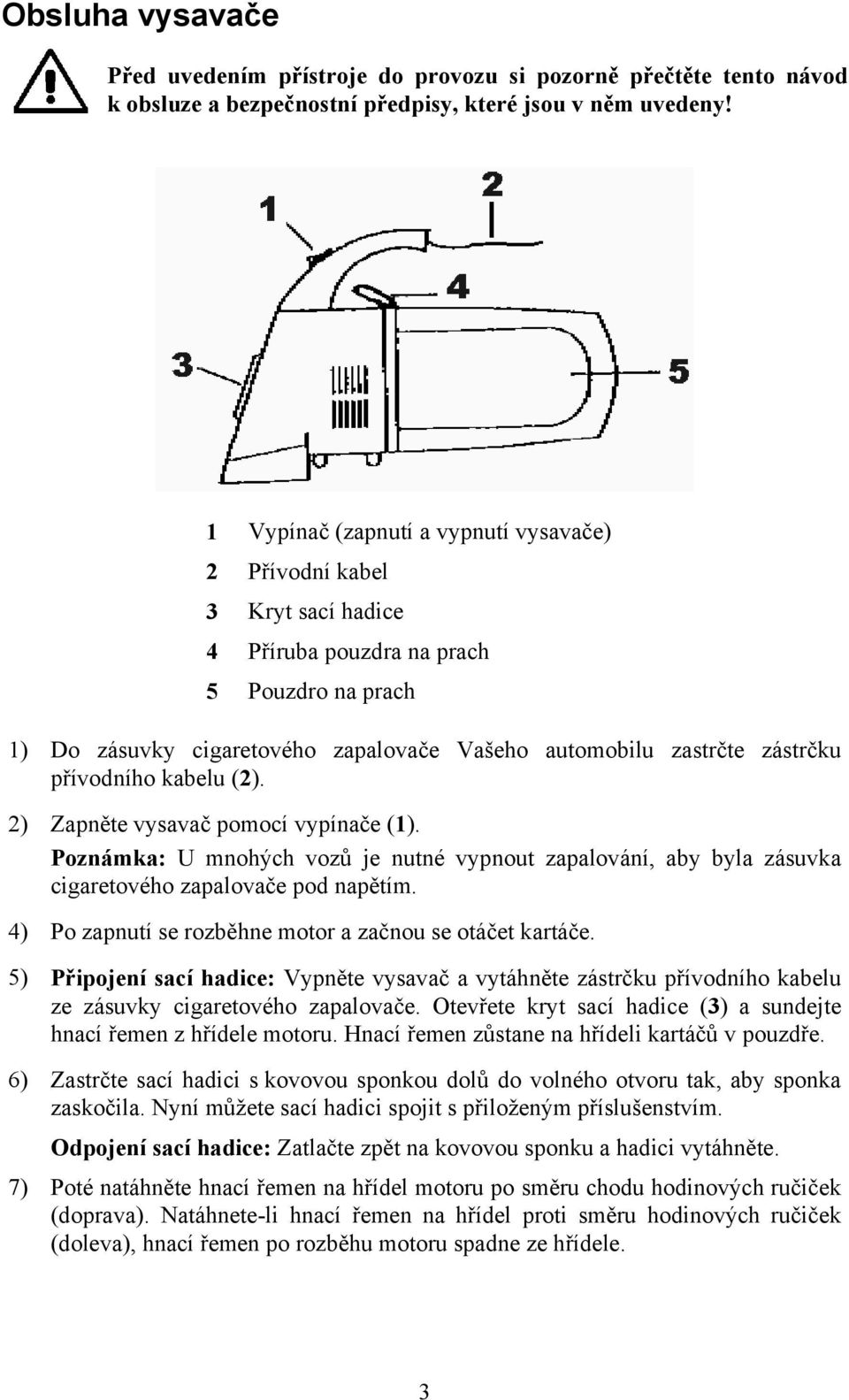

3 Obsluha vysavače Před uvedením přístroje do provozu si pozorně přečtěte tento návod k obsluze a bezpečnostní předpisy, které jsou v něm uvedeny! 1 Vypínač (zapnutí a vypnutí vysavače) 2 Přívodní kabel 3 Kryt sací hadice 4 Příruba pouzdra na prach 5 Pouzdro na prach 1) Do zásuvky cigaretového zapalovače Vašeho automobilu zastrčte zástrčku přívodního kabelu (2). 2) Zapněte vysavač pomocí vypínače (1). Poznámka: U mnohých vozů je nutné vypnout zapalování, aby byla zásuvka cigaretového zapalovače pod napětím. 4) Po zapnutí se rozběhne motor a začnou se otáčet kartáče. 5) Připojení sací hadice: Vypněte vysavač a vytáhněte zástrčku přívodního kabelu ze zásuvky cigaretového zapalovače. Otevřete kryt sací hadice (3) a sundejte hnací řemen z hřídele motoru. Hnací řemen zůstane na hřídeli kartáčů v pouzdře. 6) Zastrčte sací hadici s kovovou sponkou dolů do volného otvoru tak, aby sponka zaskočila. Nyní můžete sací hadici spojit s přiloženým příslušenstvím. Odpojení sací hadice: Zatlačte zpět na kovovou sponku a hadici vytáhněte. 7) Poté natáhněte hnací řemen na hřídel motoru po směru chodu hodinových ručiček (doprava). Natáhnete-li hnací řemen na hřídel proti směru hodinových ručiček (doleva), hnací řemen po rozběhu motoru spadne ze hřídele. 3

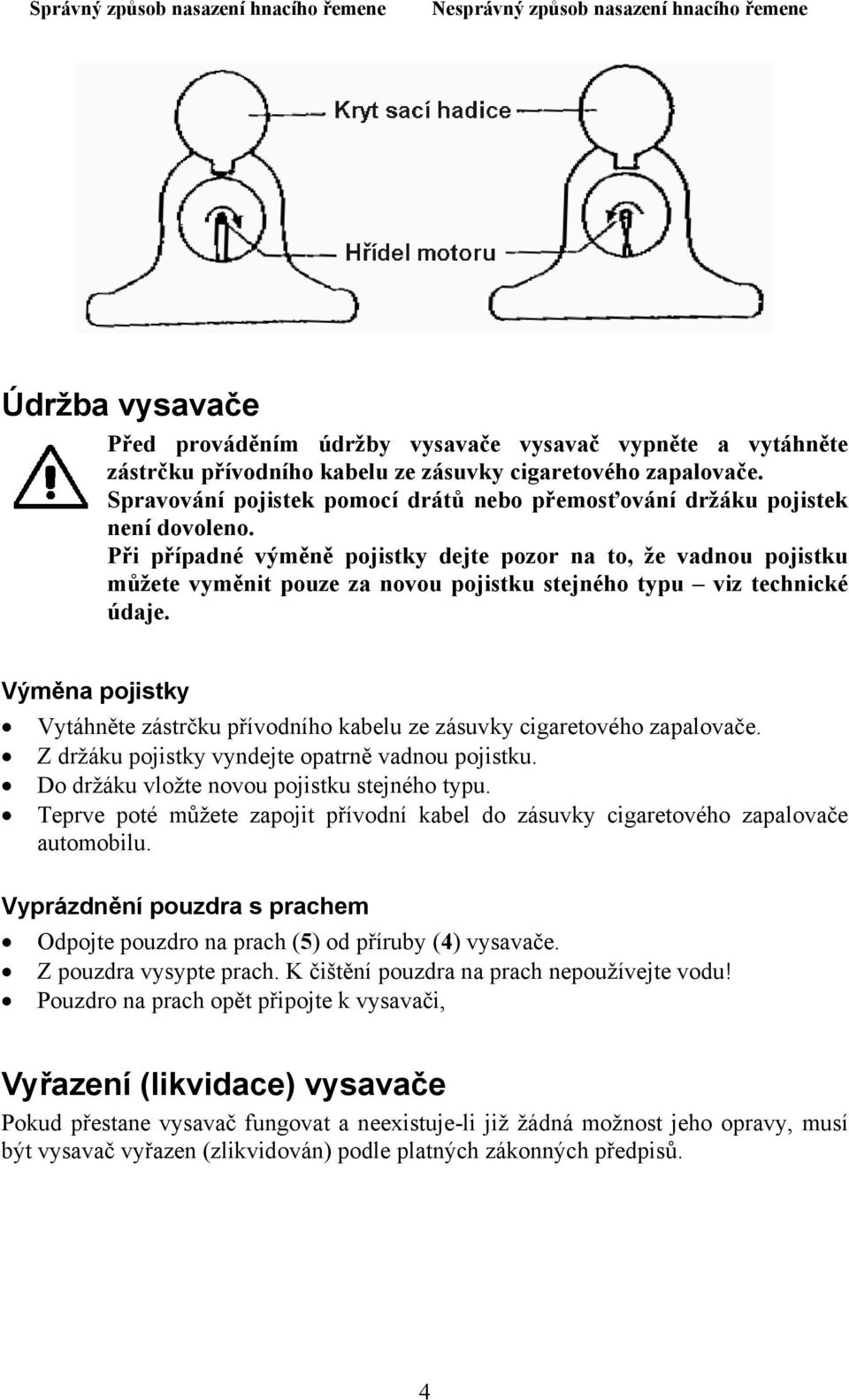

4 Správný způsob nasazení hnacího řemene Nesprávný způsob nasazení hnacího řemene Údržba vysavače Před prováděním údržby vysavače vysavač vypněte a vytáhněte zástrčku přívodního kabelu ze zásuvky cigaretového zapalovače. Spravování pojistek pomocí drátů nebo přemosťování držáku pojistek není dovoleno. Při případné výměně pojistky dejte pozor na to, že vadnou pojistku můžete vyměnit pouze za novou pojistku stejného typu viz technické údaje. Výměna pojistky Vytáhněte zástrčku přívodního kabelu ze zásuvky cigaretového zapalovače. Z držáku pojistky vyndejte opatrně vadnou pojistku. Do držáku vložte novou pojistku stejného typu. Teprve poté můžete zapojit přívodní kabel do zásuvky cigaretového zapalovače automobilu. Vyprázdnění pouzdra s prachem Odpojte pouzdro na prach (5) od příruby (4) vysavače. Z pouzdra vysypte prach. K čištění pouzdra na prach nepoužívejte vodu! Pouzdro na prach opět připojte k vysavači, Vyřazení (likvidace) vysavače Pokud přestane vysavač fungovat a neexistuje-li již žádná možnost jeho opravy, musí být vysavač vyřazen (zlikvidován) podle platných zákonných předpisů. 4

5 Technické údaje Provozní napětí: Max. odběr proudu: Příkon: Plochá automobilová pojistka: 12 V DC 13 A 150 W 20 A Příslušenství Přívodní kabel: Délka 4 m, se zástrčkou do cigaretového zapalovače a s pojistkou. Sací hadice se 2 různými nástavci a nástavcem s kartáčem. 5
