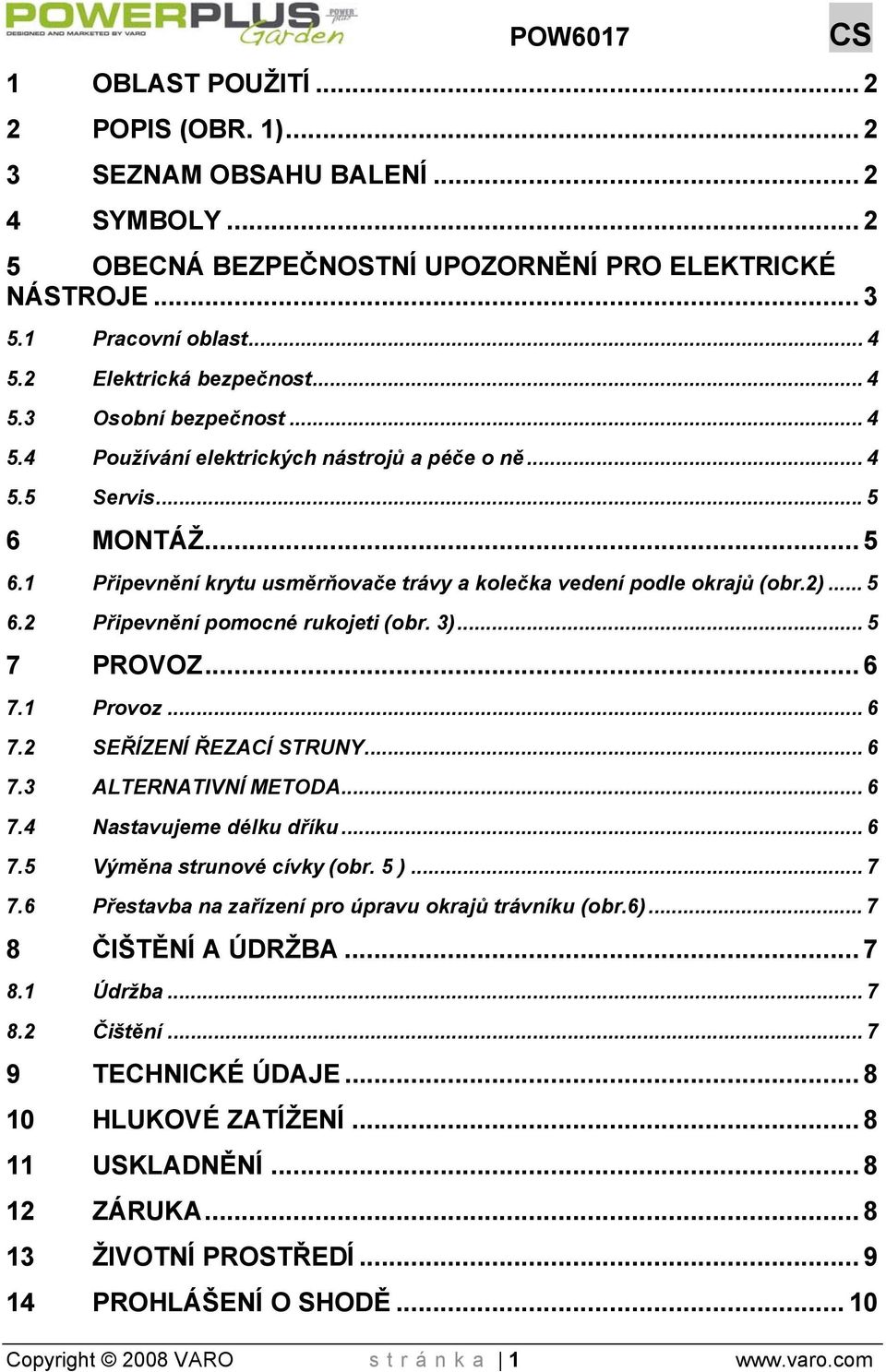

1 POW6017 CS 1 OBLAST POUŽITÍ POPIS (OBR. 1) SEZNAM OBSAHU BALENÍ SYMBOLY OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Používání elektrických nástrojů a péče o ně Servis MONTÁŽ Připevnění krytu usměrňovače trávy a kolečka vedení podle okrajů (obr.2) Připevnění pomocné rukojeti (obr. 3) PROVOZ Provoz SEŘÍZENÍ ŘEZACÍ STRUNY ALTERNATIVNÍ METODA Nastavujeme délku dříku Výměna strunové cívky (obr. 5 ) Přestavba na zařízení pro úpravu okrajů trávníku (obr.6) ČIŠTĚNÍ A ÚDRŽBA Údržba Čištění TECHNICKÉ ÚDAJE HLUKOVÉ ZATÍŽENÍ USKLADNĚNÍ ZÁRUKA ŽIVOTNÍ PROSTŘEDÍ PROHLÁŠENÍ O SHODĚ Copyright 2008 VARO stránka 1

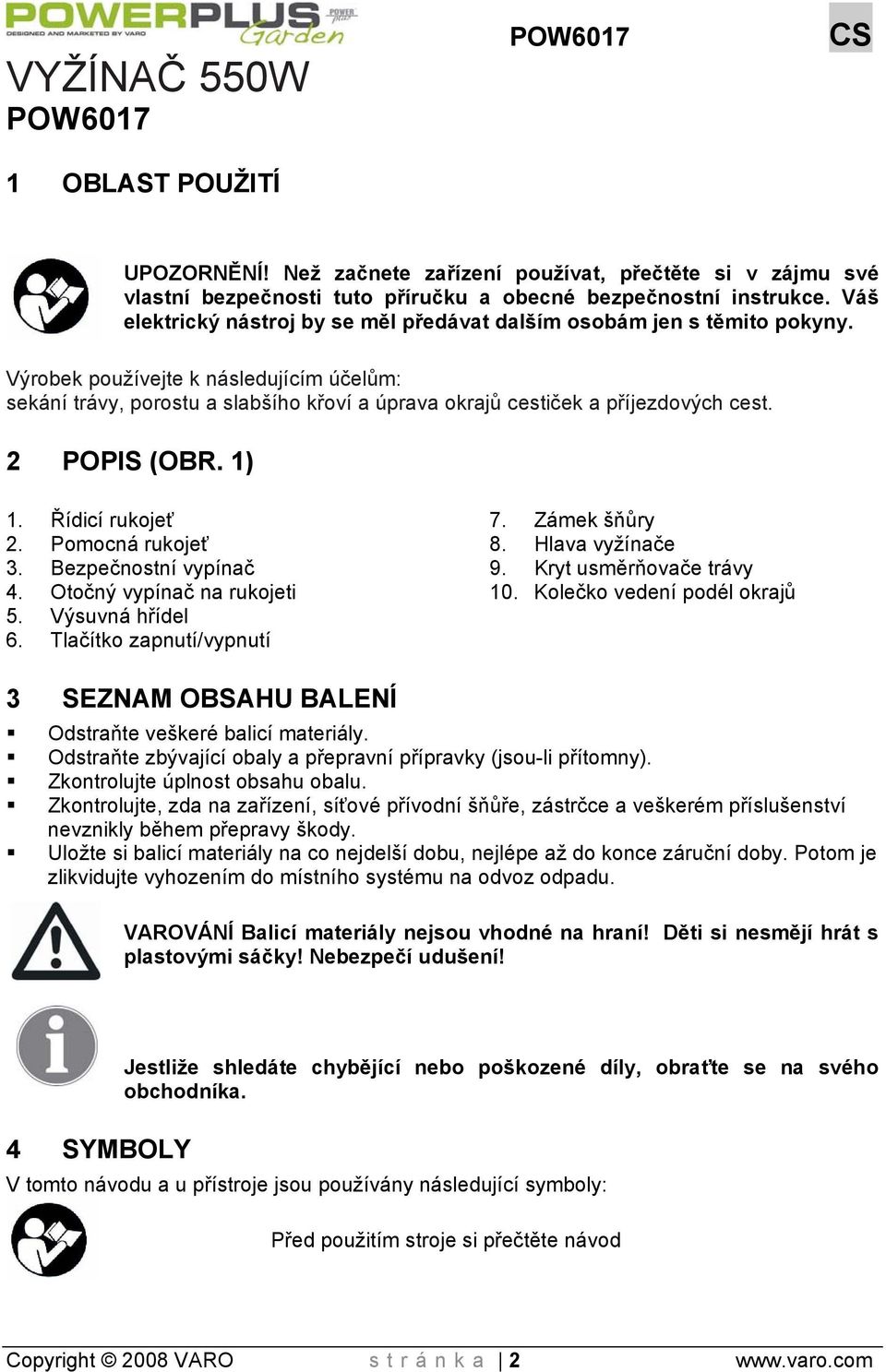

2 VYŽÍNAČ 550W POW6017 POW6017 CS 1 OBLAST POUŽITÍ UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. Výrobek používejte k následujícím účelům: sekání trávy, porostu a slabšího křoví a úprava okrajů cestiček a příjezdových cest. 2 POPIS (OBR. 1) 1. Řídicí rukojeť 2. Pomocná rukojeť 3. Bezpečnostní vypínač 4. Otočný vypínač na rukojeti 5. Výsuvná hřídel 6. Tlačítko zapnutí/vypnutí 7. Zámek šňůry 8. Hlava vyžínače 9. Kryt usměrňovače trávy 10. Kolečko vedení podél okrajů 3 SEZNAM OBSAHU BALENÍ Odstraňte veškeré balicí materiály. Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny). Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody. Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! 4 SYMBOLY Jestliže shledáte chybějící nebo poškozené díly, obraťte se na svého obchodníka. V tomto návodu a u přístroje jsou používány následující symboly: Před použitím stroje si přečtěte návod Copyright 2008 VARO stránka 2

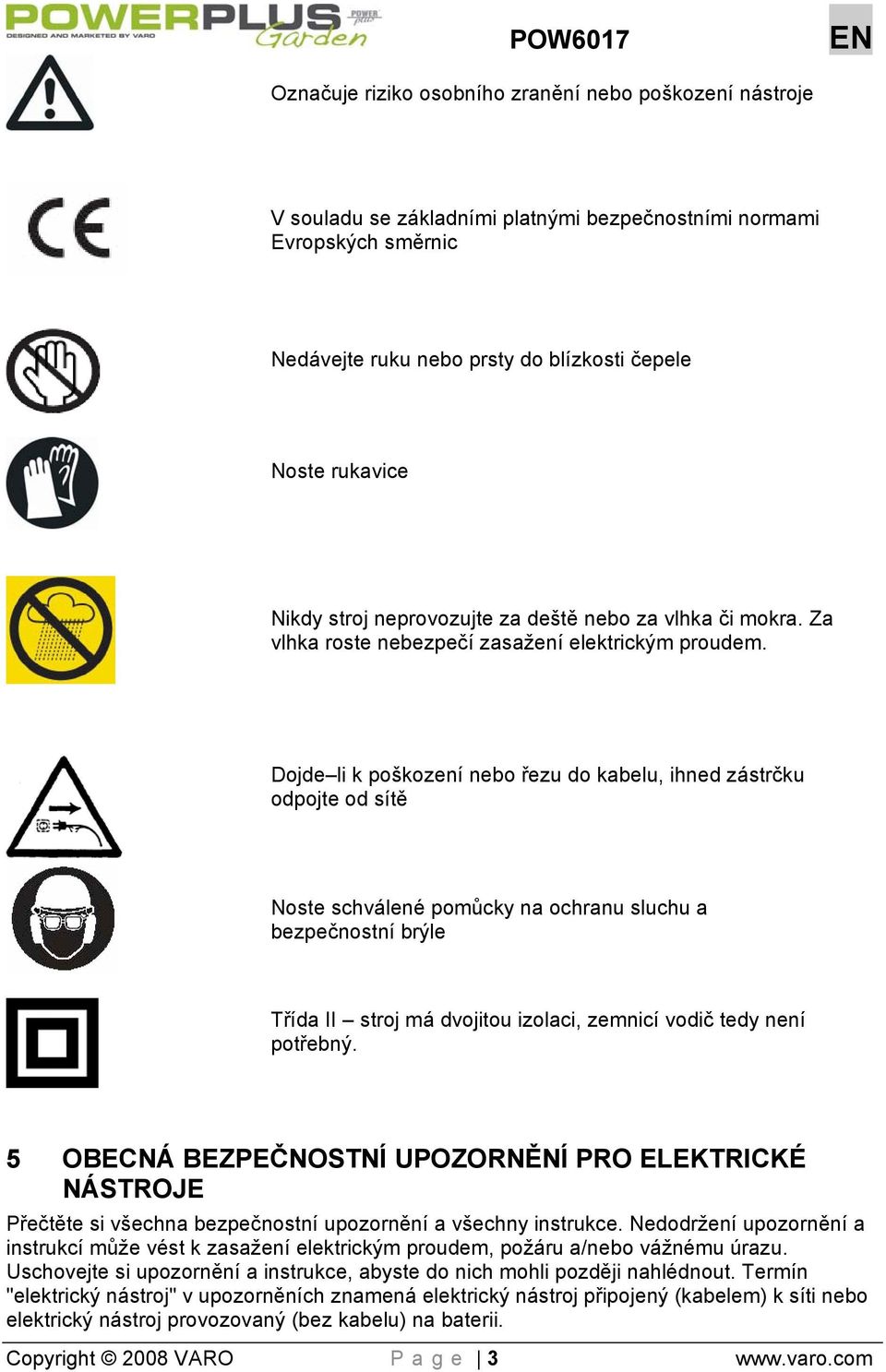

3 Označuje riziko osobního zranění nebo poškození nástroje V souladu se základními platnými bezpečnostními normami Evropských směrnic Nedávejte ruku nebo prsty do blízkosti čepele Noste rukavice Nikdy stroj neprovozujte za deště nebo za vlhka či mokra. Za vlhka roste nebezpečí zasažení elektrickým proudem. Dojde li k poškození nebo řezu do kabelu, ihned zástrčku odpojte od sítě Noste schválené pomůcky na ochranu sluchu a bezpečnostní brýle Třída II stroj má dvojitou izolaci, zemnicí vodič tedy není potřebný. 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii. Copyright 2008 VARO Page 3

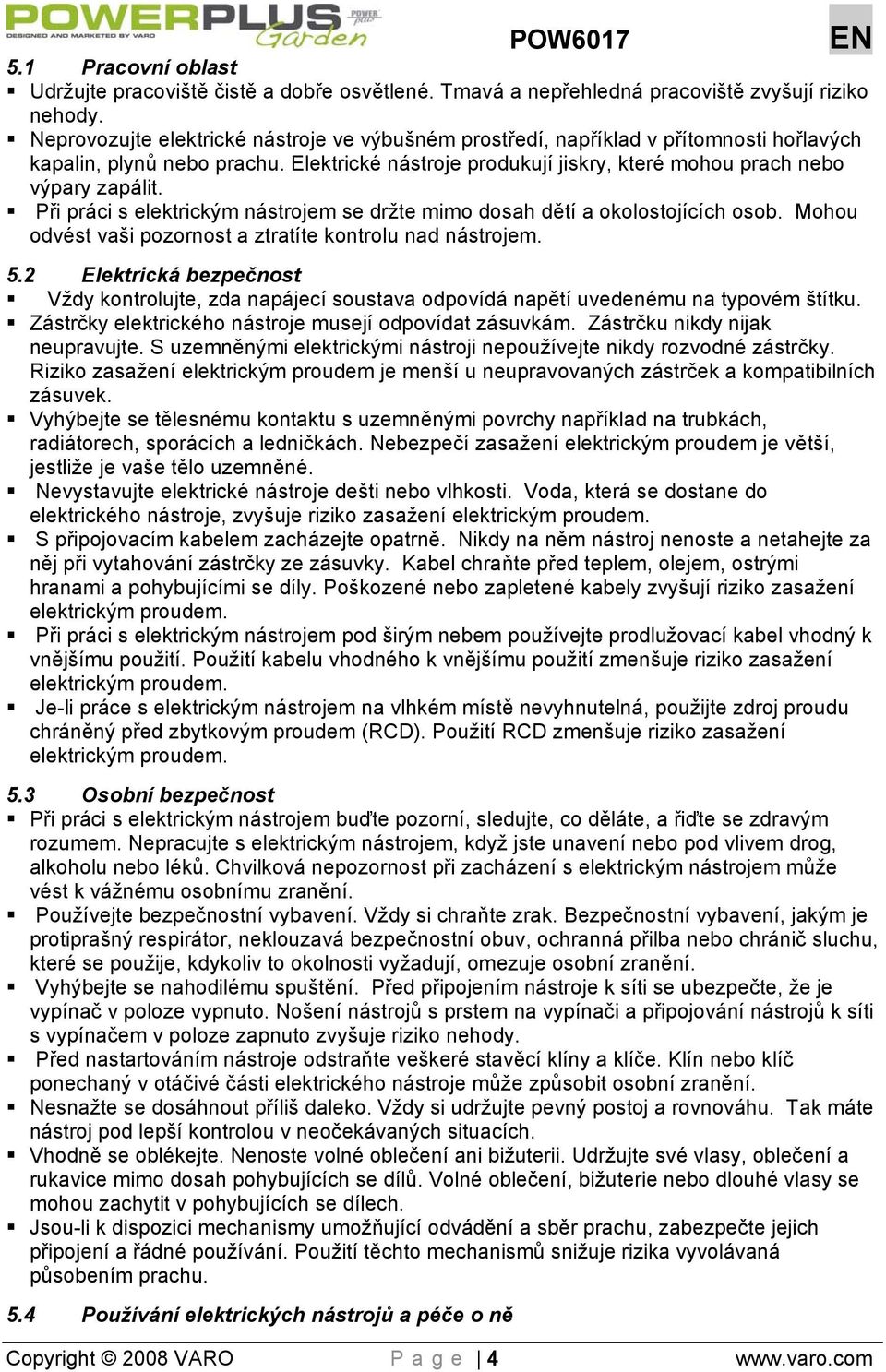

4 5.1 Pracovní oblast Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody. Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. 5.2 Elektrická bezpečnost Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem. Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem. 5.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění. Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění. Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody. Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění. Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu. 5.4 Používání elektrických nástrojů a péče o ně Copyright 2008 VARO Page 4

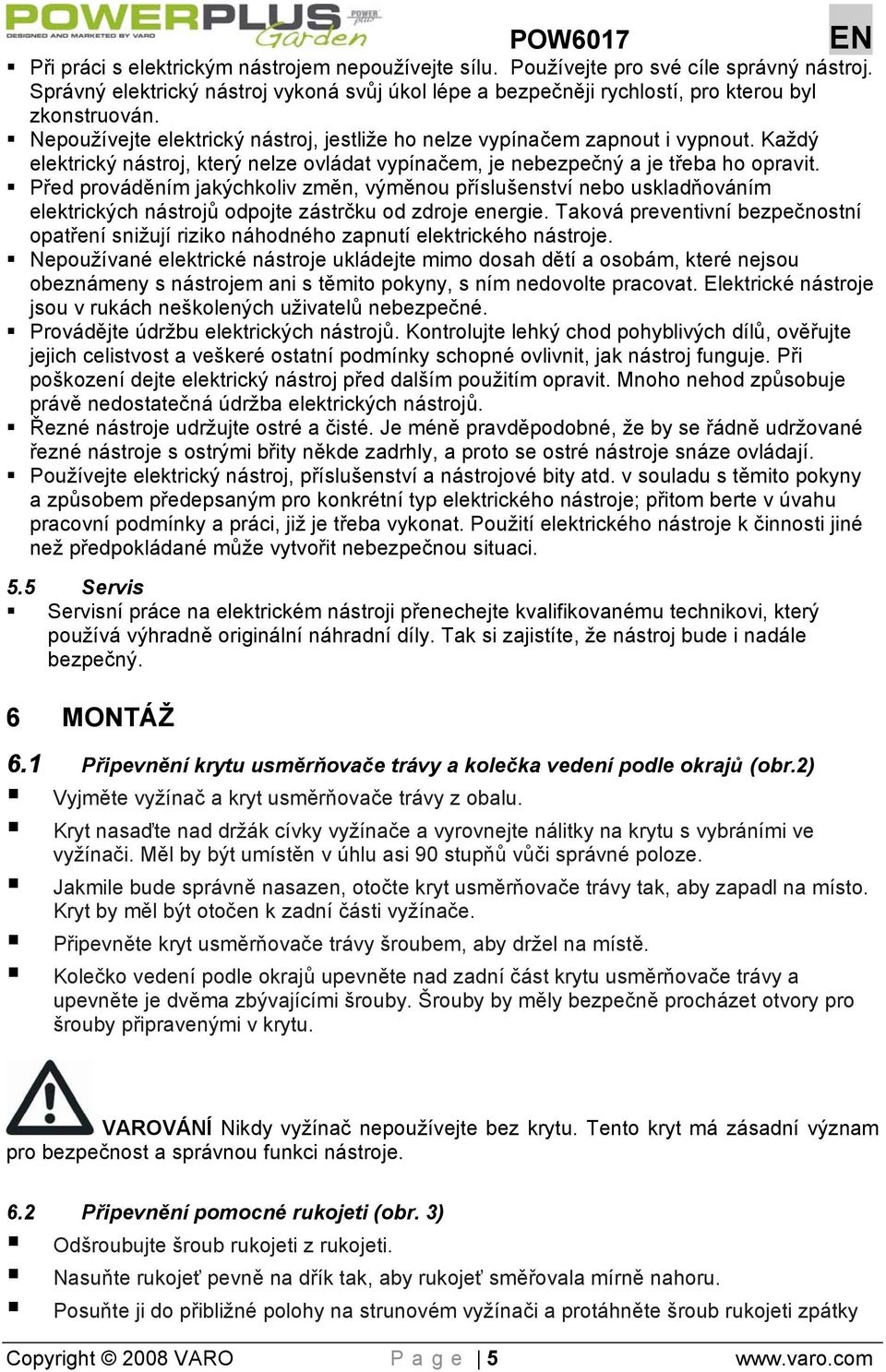

5 Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován. Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje. Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné. Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů. Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají. Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci. 5.5 Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný. 6 MONTÁŽ 6.1 Připevnění krytu usměrňovače trávy a kolečka vedení podle okrajů (obr.2) Vyjměte vyžínač a kryt usměrňovače trávy z obalu. Kryt nasaďte nad držák cívky vyžínače a vyrovnejte nálitky na krytu s vybráními ve vyžínači. Měl by být umístěn v úhlu asi 90 stupňů vůči správné poloze. Jakmile bude správně nasazen, otočte kryt usměrňovače trávy tak, aby zapadl na místo. Kryt by měl být otočen k zadní části vyžínače. Připevněte kryt usměrňovače trávy šroubem, aby držel na místě. Kolečko vedení podle okrajů upevněte nad zadní část krytu usměrňovače trávy a upevněte je dvěma zbývajícími šrouby. Šrouby by měly bezpečně procházet otvory pro šrouby připravenými v krytu. VAROVÁNÍ Nikdy vyžínač nepoužívejte bez krytu. Tento kryt má zásadní význam pro bezpečnost a správnou funkci nástroje. 6.2 Připevnění pomocné rukojeti (obr. 3) Odšroubujte šroub rukojeti z rukojeti. Nasuňte rukojeť pevně na dřík tak, aby rukojeť směřovala mírně nahoru. Posuňte ji do přibližné polohy na strunovém vyžínači a protáhněte šroub rukojeti zpátky Copyright 2008 VARO Page 5

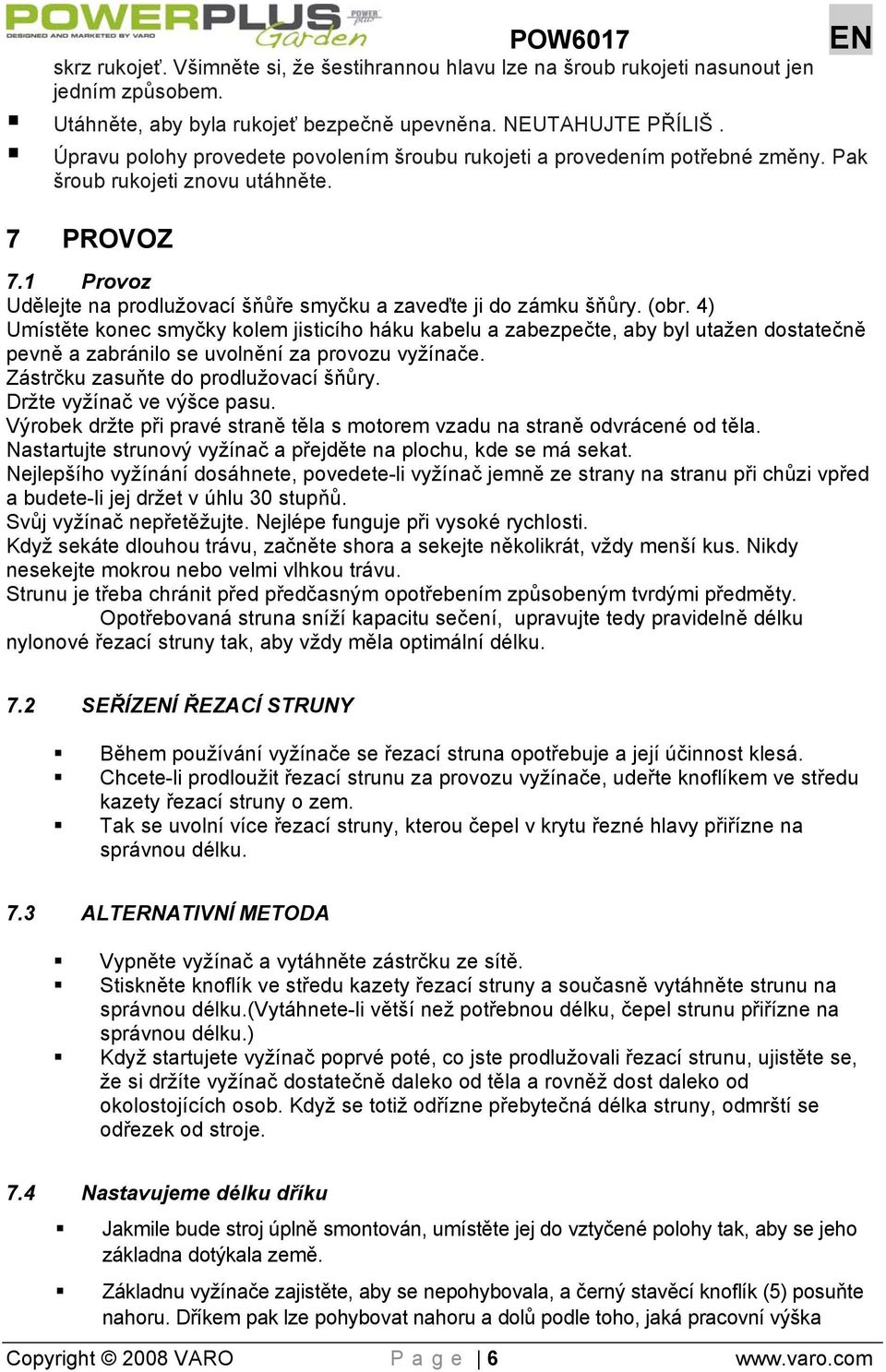

6 skrz rukojeť. Všimněte si, že šestihrannou hlavu lze na šroub rukojeti nasunout jen jedním způsobem. Utáhněte, aby byla rukojeť bezpečně upevněna. NEUTAHUJTE PŘÍLIŠ. Úpravu polohy provedete povolením šroubu rukojeti a provedením potřebné změny. Pak šroub rukojeti znovu utáhněte. 7 PROVOZ 7.1 Provoz Udělejte na prodlužovací šňůře smyčku a zaveďte ji do zámku šňůry. (obr. 4) Umístěte konec smyčky kolem jisticího háku kabelu a zabezpečte, aby byl utažen dostatečně pevně a zabránilo se uvolnění za provozu vyžínače. Zástrčku zasuňte do prodlužovací šňůry. Držte vyžínač ve výšce pasu. Výrobek držte při pravé straně těla s motorem vzadu na straně odvrácené od těla. Nastartujte strunový vyžínač a přejděte na plochu, kde se má sekat. Nejlepšího vyžínání dosáhnete, povedete-li vyžínač jemně ze strany na stranu při chůzi vpřed a budete-li jej držet v úhlu 30 stupňů. Svůj vyžínač nepřetěžujte. Nejlépe funguje při vysoké rychlosti. Když sekáte dlouhou trávu, začněte shora a sekejte několikrát, vždy menší kus. Nikdy nesekejte mokrou nebo velmi vlhkou trávu. Strunu je třeba chránit před předčasným opotřebením způsobeným tvrdými předměty. Opotřebovaná struna sníží kapacitu sečení, upravujte tedy pravidelně délku nylonové řezací struny tak, aby vždy měla optimální délku. 7.2 SEŘÍZENÍ ŘEZACÍ STRUNY Během používání vyžínače se řezací struna opotřebuje a její účinnost klesá. Chcete-li prodloužit řezací strunu za provozu vyžínače, udeřte knoflíkem ve středu kazety řezací struny o zem. Tak se uvolní více řezací struny, kterou čepel v krytu řezné hlavy přiřízne na správnou délku. 7.3 ALTERNATIVNÍ METODA Vypněte vyžínač a vytáhněte zástrčku ze sítě. Stiskněte knoflík ve středu kazety řezací struny a současně vytáhněte strunu na správnou délku.(vytáhnete-li větší než potřebnou délku, čepel strunu přiřízne na správnou délku.) Když startujete vyžínač poprvé poté, co jste prodlužovali řezací strunu, ujistěte se, že si držíte vyžínač dostatečně daleko od těla a rovněž dost daleko od okolostojících osob. Když se totiž odřízne přebytečná délka struny, odmrští se odřezek od stroje. 7.4 Nastavujeme délku dříku Jakmile bude stroj úplně smontován, umístěte jej do vztyčené polohy tak, aby se jeho základna dotýkala země. Základnu vyžínače zajistěte, aby se nepohybovala, a černý stavěcí knoflík (5) posuňte nahoru. Dříkem pak lze pohybovat nahoru a dolů podle toho, jaká pracovní výška Copyright 2008 VARO Page 6

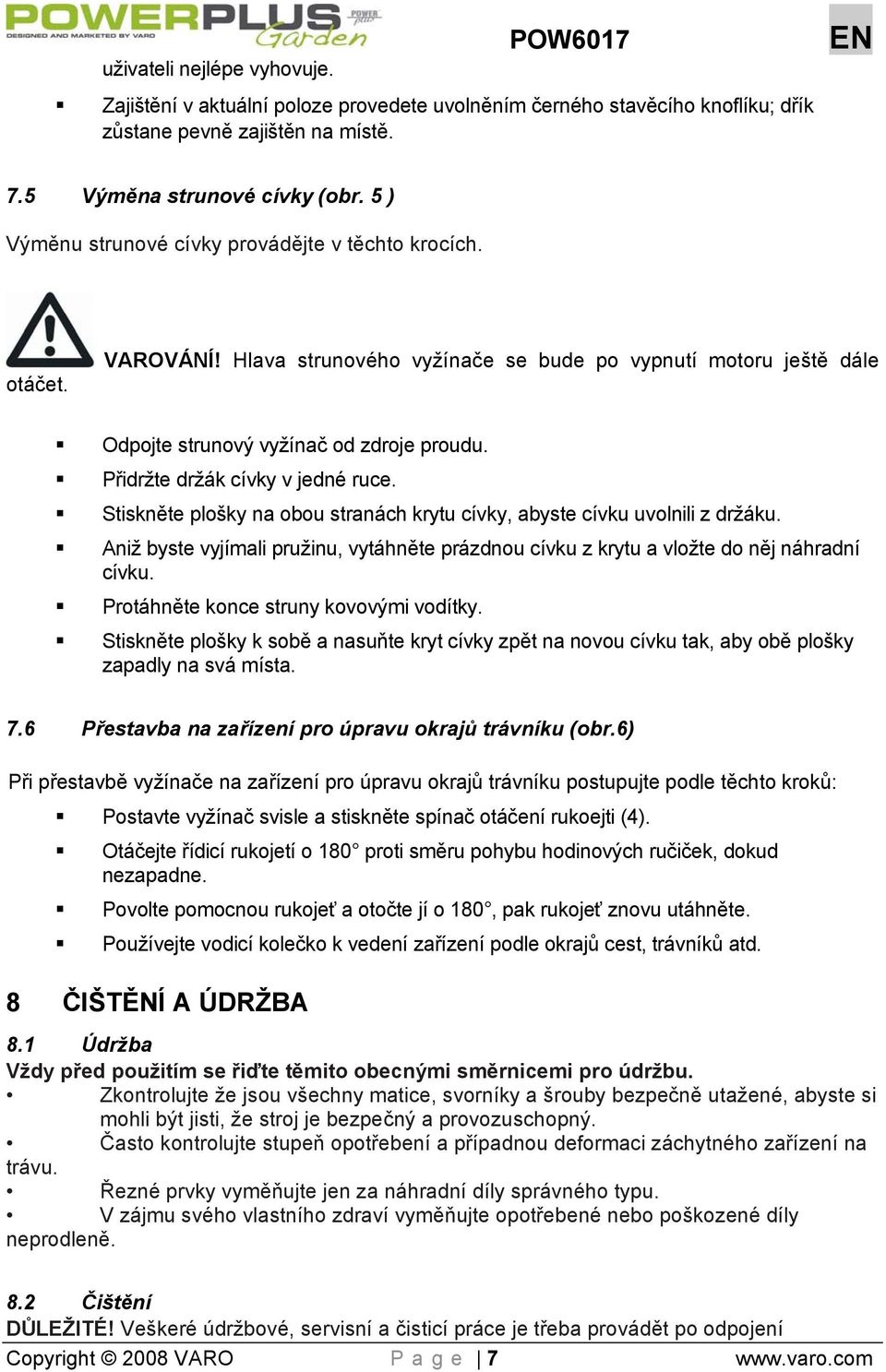

7 uživateli nejlépe vyhovuje. POW6017 EN Zajištění v aktuální poloze provedete uvolněním černého stavěcího knoflíku; dřík zůstane pevně zajištěn na místě. 7.5 Výměna strunové cívky (obr. 5 ) Výměnu strunové cívky provádějte v těchto krocích. otáčet. VAROVÁNÍ! Hlava strunového vyžínače se bude po vypnutí motoru ještě dále Odpojte strunový vyžínač od zdroje proudu. Přidržte držák cívky v jedné ruce. Stiskněte plošky na obou stranách krytu cívky, abyste cívku uvolnili z držáku. Aniž byste vyjímali pružinu, vytáhněte prázdnou cívku z krytu a vložte do něj náhradní cívku. Protáhněte konce struny kovovými vodítky. Stiskněte plošky k sobě a nasuňte kryt cívky zpět na novou cívku tak, aby obě plošky zapadly na svá místa. 7.6 Přestavba na zařízení pro úpravu okrajů trávníku (obr.6) Při přestavbě vyžínače na zařízení pro úpravu okrajů trávníku postupujte podle těchto kroků: Postavte vyžínač svisle a stiskněte spínač otáčení rukoejti (4). Otáčejte řídicí rukojetí o 180 proti směru pohybu hodinových ručiček, dokud nezapadne. Povolte pomocnou rukojeť a otočte jí o 180, pak rukojeť znovu utáhněte. Používejte vodicí kolečko k vedení zařízení podle okrajů cest, trávníků atd. 8 ČIŠTĚNÍ A ÚDRŽBA 8.1 Údržba Vždy před použitím se řiďte těmito obecnými směrnicemi pro údržbu. Zkontrolujte že jsou všechny matice, svorníky a šrouby bezpečně utažené, abyste si mohli být jisti, že stroj je bezpečný a provozuschopný. Často kontrolujte stupeň opotřebení a případnou deformaci záchytného zařízení na trávu. Řezné prvky vyměňujte jen za náhradní díly správného typu. V zájmu svého vlastního zdraví vyměňujte opotřebené nebo poškozené díly neprodleně. 8.2 Čištění DŮLEŽITÉ! Veškeré údržbové, servisní a čisticí práce je třeba provádět po odpojení Copyright 2008 VARO Page 7

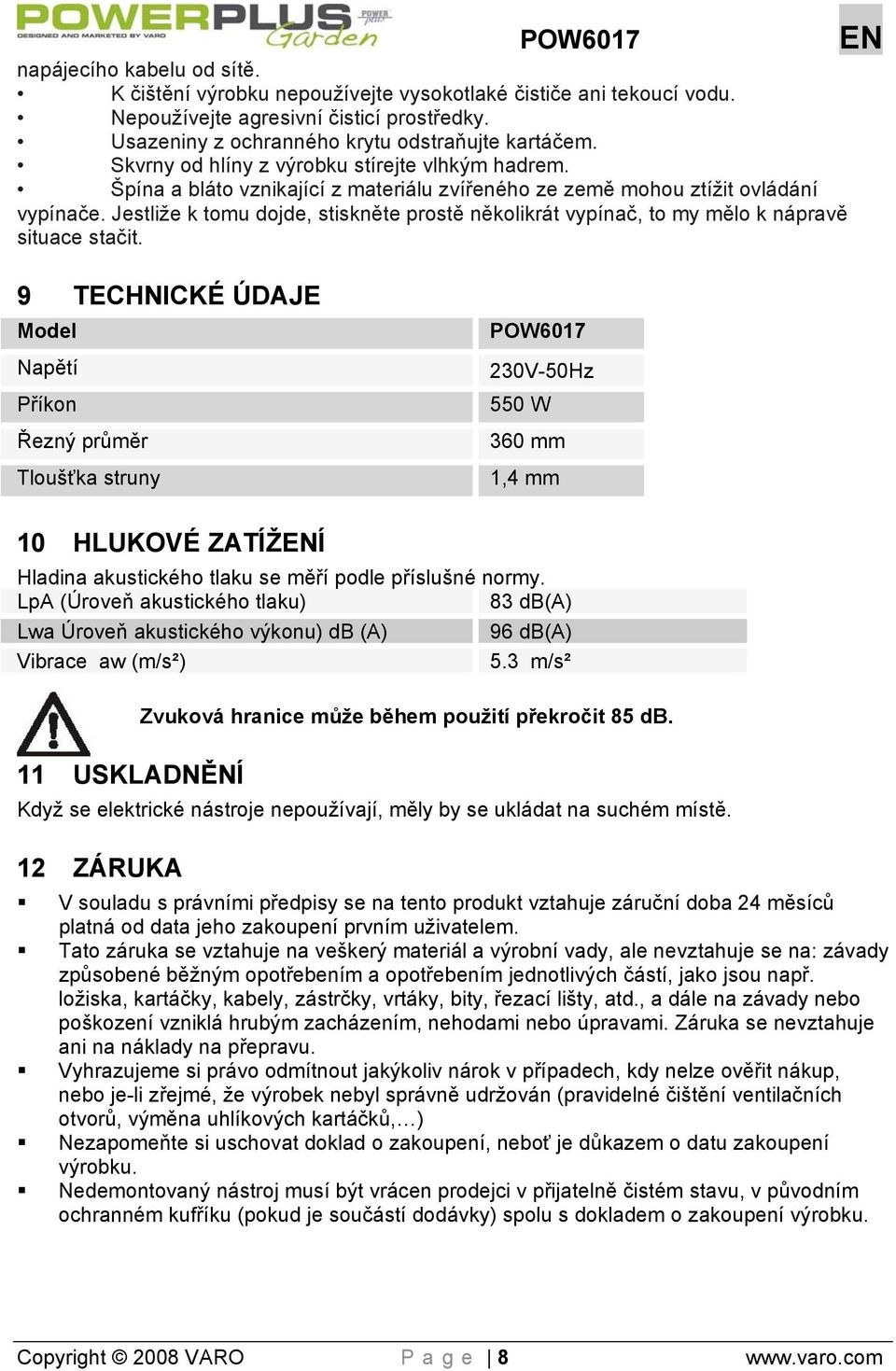

8 napájecího kabelu od sítě. K čištění výrobku nepoužívejte vysokotlaké čističe ani tekoucí vodu. Nepoužívejte agresivní čisticí prostředky. Usazeniny z ochranného krytu odstraňujte kartáčem. Skvrny od hlíny z výrobku stírejte vlhkým hadrem. Špína a bláto vznikající z materiálu zvířeného ze země mohou ztížit ovládání vypínače. Jestliže k tomu dojde, stiskněte prostě několikrát vypínač, to my mělo k nápravě situace stačit. 9 TECHNICKÉ ÚDAJE Model Napětí Příkon Řezný průměr Tloušťka struny POW V-50Hz 550 W 360 mm 1,4 mm 10 HLUKOVÉ ZATÍŽENÍ Hladina akustického tlaku se měří podle příslušné normy. LpA (Úroveň akustického tlaku) 83 db(a) Lwa Úroveň akustického výkonu) db (A) 96 db(a) Vibrace aw (m/s²) 5.3 m/s² 11 USKLADNĚNÍ Zvuková hranice může během použití překročit 85 db. Když se elektrické nástroje nepoužívají, měly by se ukládat na suchém místě. 12 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady způsobené běžným opotřebením a opotřebením jednotlivých částí, jako jsou např. ložiska, kartáčky, kabely, zástrčky, vrtáky, bity, řezací lišty, atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na náklady na přepravu. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup, nebo je-li zřejmé, že výrobek nebyl správně udržován (pravidelné čištění ventilačních otvorů, výměna uhlíkových kartáčků, ) Nezapomeňte si uschovat doklad o zakoupení, neboť je důkazem o datu zakoupení výrobku. Nedemontovaný nástroj musí být vrácen prodejci v přijatelně čistém stavu, v původním ochranném kufříku (pokud je součástí dodávky) spolu s dokladem o zakoupení výrobku. Copyright 2008 VARO Page 8

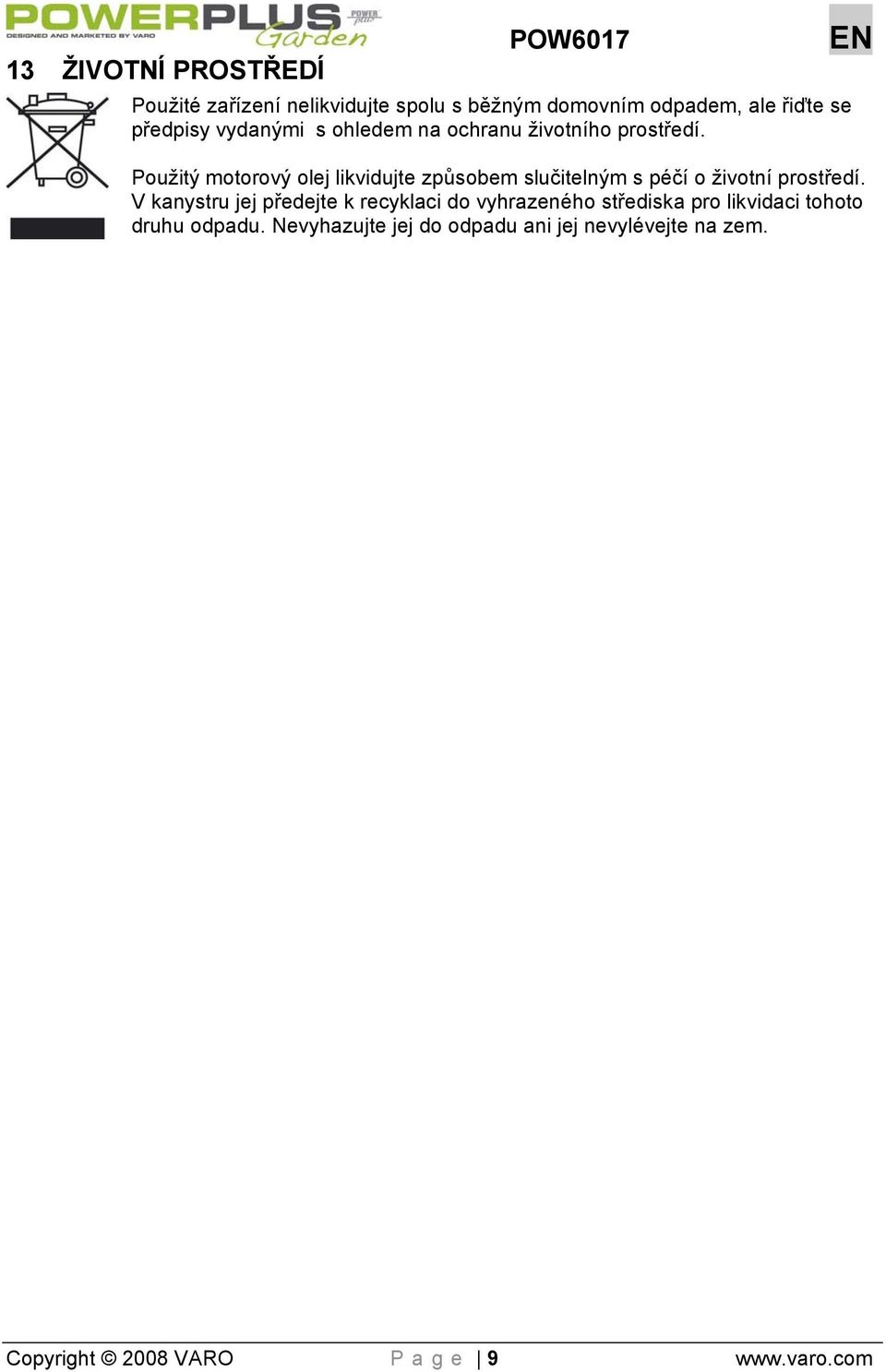

9 13 ŽIVOTNÍ PROSTŘEDÍ POW6017 EN Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. V kanystru jej předejte k recyklaci do vyhrazeného střediska pro likvidaci tohoto druhu odpadu. Nevyhazujte jej do odpadu ani jej nevylévejte na zem. Copyright 2008 VARO Page 9

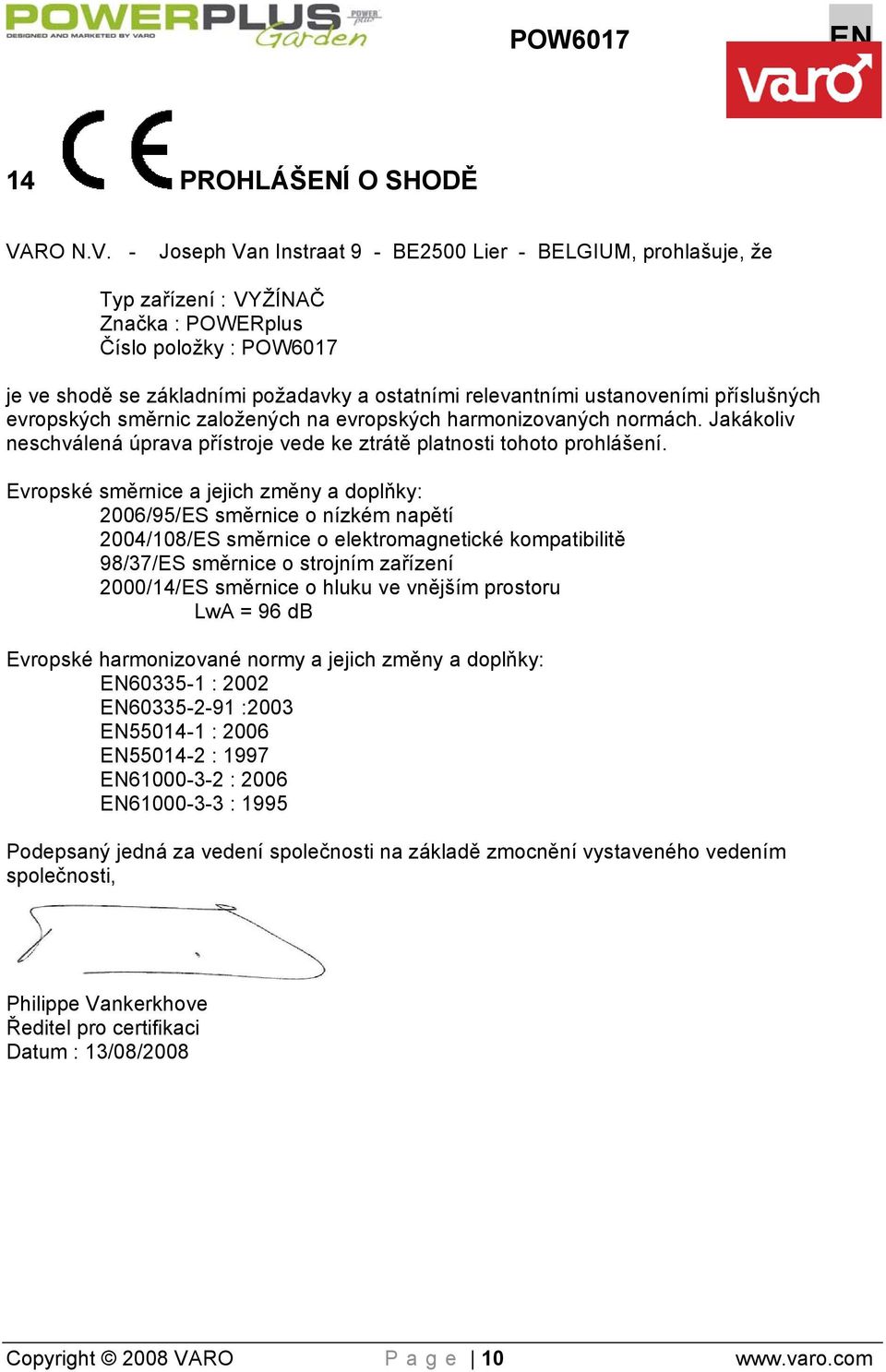

10 14 PROHLÁŠENÍ O SHODĚ VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Typ zařízení : VYŽÍNAČ Značka : POWERplus Číslo položky : POW6017 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice a jejich změny a doplňky: 2006/95/ES směrnice o nízkém napětí 2004/108/ES směrnice o elektromagnetické kompatibilitě 98/37/ES směrnice o strojním zařízení 2000/14/ES směrnice o hluku ve vnějším prostoru LwA = 96 db Evropské harmonizované normy a jejich změny a doplňky: EN : 2002 EN :2003 EN : 2006 EN : 1997 EN : 2006 EN : 1995 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti, Philippe Vankerkhove Ředitel pro certifikaci Datum : 13/08/2008 Copyright 2008 VARO Page 10
