1 Příloha č. 1 Specifikace veřejné zakázky Operační program: Integrovaný operační program Identifikace výzvy: Výzva č. 11 Registrační číslo: CZ.1.06/3.4.00/ Krajský standardizovaný projekt Název projektu: HZS Jihomoravského kraje Žadatel: HZS Jihomoravského kraje Adresa žadatele: Zubatého 685/1, Brno Poskytovatel podpory: Ministerstvo vnitra Uchazeč musí respektovat skutečnost, že dílo bude prováděno za nepřetržitého 24 hodinového provozu operačního střediska, zejména nesmí ohrozit a omezit akceschopnost operačního řízení. Z tohoto důvodu se musí vybraný dodavatel zavázat, že postup prací při realizaci bude vždy předem projednán s ředitelem odboru operačního řízení Hasičského záchranného sboru Jihomoravského kraje nebo s jeho zástupcem. Uchazeč musí koordinovat postup prací s dodavatelem veřejné zakázky s názvem Vybavení s vazbou do OŘ pro HZS Jm kraje - technologické zázemí a technologie stanic a dodavatelem veřejné zakázky s názvem Stoly pro operátory KOPIS HZS Jm kraje. Uchazeč musí respektovat základní povinnosti týkající se koordinace prací, především nesmí: a) ohrozit, b) omezit, c) ztížit, d) znemožnit předmět každého plnění realizovaného v rámci výše uvedených veřejných zakázek. Vybraný zhotovitel může vstupovat do objektů zadavatele pouze s pověřeným zástupcem zadavatele Provedení všech níže uvedených prací musí být v souladu s platnými normami a technologickými postupy. Pro každou jednotlivou položku bude po provedení práce vyhotoven Zápis o předání a převzetí díla a případně další potřebné dokumenty ( např. protokol o měření apod.). Dodávka i montáž bude probíhat za plného provozu KOPIS HZS Jihomoravského kraje a vždy po konzultaci Termíny dodání a montáží je možné zahájit v souladu se smlouvou o dílo. 1

2 Specifikace jednotlivých položek: A) Dohledový systém pro dieselagregát Dohledový systém záložního zdroje elektrické energie: Jedná se o dodávku a montáž systému (a další práce s tím spojené), umožňujícího dohled záložního zdroje elektrické energie pro krajské operační středisko HZS Jihomoravského kraje. Předmětem dodávky se rozumí: 1. Výměna řídící jednotky stávajícího záložního zdroje elektrické energie CUBE 4.N 60kVA pro objekt Cihlářská 26a, sídlo krajského operačního a informačního střediska HZS Jihomoravského kraje. Nová řídící jednotka musí být vybavena komunikačním rozhraním RS-485 a ethernet, které umožní vzdálený monitoring, specifikovaný v následujícím odstavci. Stávající ovládací panel s řídící jednotkou záložního zdroje Cube 4.N 60 kva Obr. 1 venkovní pohled Obr. 2 vnitřní pohled 2

3 Detail současné řídící jednotky 2. Dodávka programového vybavení, umožňujícího vzdálený monitoring a přehledné zobrazení provozních stavů náhradního zdroje na vybraných pracovištích operačního střediska HZS, minimálně v rozsahu těchto informací: - agregát v režimu standby/ agregát v provozu/ agregát v poruše - napětí baterie - množství pohonných hmot - teplota oleje - napětí v síti - zatížení náhradního zdroje V případě vzniku poruchového stavu musí být zabezpečena optická a akustická signalizace tohoto stavu s možností manuálního potvrzení a vypnutí akustického signálu. Nová řídící jednotka musí splňovat tyto parametry: - plně nahradit stávající řídící jednotku záložního zdroje Cube 4N. 60kVA - napájecí napětí řídící jednotky 8-35V DC - plně programovatelná z PC přes USB port - jednoduchý přístup do diagnostiky záložního zdroje - napájecí napětí alternátorového vstupu V AC ( L-N) - min. 8 plně konfigurovatelných digitálních vstupů - min. 6 konfigurovatelných výstupů - vstupy umožňující snímat vstupní napětí a proud záložního zdroje - vstup umožňující měřit otáčky generátoru - vstupy pro čidla tlaku oleje a teploty vody 3

4 - umožnit vysílání SMS zpráv o poruchových stavech záložního zdroje - komunikovat pomocí RS232 nebo RS485 - komunikovat přes ethernet - ochrana před přetížením náhradního zdroje - ochrana před nesymetrickou zátěží - podpora připojení třífázového záložního zdroje čtyř drátově - konfigurovatelné alarmy - monitorování kwh, motohodin Provedení prací musí být v souladu s platnými normami a technologickými postupy. Výstupním dokladem bude zápis o předání a převzetí díla a protokol o provozní zkoušce zařízení. Materiál dle Tabulky č.1 B) Úpravy vnitřní kabeláže KOPIS HZS kraje Jedná se o doplnění stávající kabeláže v prostoru krajského operačního střediska a technologických místností HZS Jihomoravského kraje v objektu Cihlářská 26a, Brno. 1. Doplnění 110 ks UTP kabelů kategorie 5e z technologické místnosti v 1. nadzemním podlaží objektu Cihlářská 26a, Brno do technologické místnosti ve 2. nadzemním podlaží objektu Cihlářská 26a, Brno. Konce kabelů budou ponechány volně bez zakončení. Rezerva v délce kabelu musí být taková, aby volny konec dosahovat mimimálně k podlaze do rohu technologické místnosti, který je nejvzdálenější od místa prostupu kabeláže. Prostup do technologické místnosti vždy mezi stropem a podhledem. Volné konce kabeláže budou uloženy v drátěném žlabu pod stropem serverovny. 2. Doplnění 40 ks UTP kabelů kategorie 5e z technologické místnosti ve 2. nadzemním podlaží objektu Cihlářská 26a, do dispečerských stolů, umístěných na sále operačního střediska (místnost 216 v objektu Cihlářská 26a). Kabeláž bude uložena pod podlahou. V technologické místnosti ve 2. nadzemním podlaží bude kabeláž zakončena v patch panelech konektory RJ-45. Panely budou umístěny v jedné ze stávajících rackových skříní HZS Jihomoravského kraje. Konkrétní umístění patch panelů bude upřesněno před započetím prací. Na sále operačního střediska (místnost 216) bude kabeláž zakončena v patch panelech konektory RJ-45 v technologickém prostoru čtyř dispečerských stolů. V každém stole 10 kabelů. 3. Doplnění 2 ks UTP kabelů kategorie 5e z technologické místnosti v 1. nadzemním podlaží objektu Cihlářská 26a, Brno do místnosti náhradního zdroje v suterénu objektu Cihlářská 26a, Brno. Konce 4

5 kabelů v technologické místnosti budou ponechány volně bez zakončení. Rezerva v délce kabelu musí být taková, aby volný konec dosahoval minimálně k podlaze do rohu technologické místnosti, který je nejvzdálenější od místa prostupu kabeláže. V místnosti náhradního zdroje zakončit dvojzásuvkou RJ-45 vedle řídící jednotky náhradního zdroje. Provedení prací musí být v souladu s platnými normami a technologickými postupy. Výstupním dokladem bude zápis o předání a převzetí díla a protokol o měření. Materiál dle Tabulky č.1 C) Okenní fólie Jedná se o dodávku a osazení okenních fólií v prostoru krajského operačního střediska a kanceláře 215 HZS Jihomoravského kraje v objektu Cihlářská 26a, Brno. 1. Jedná se o osazení okenních folií požadovaných parametrů (uvedeny v tabulce č.1) na 6 plastových zdvojených oken (stavební rozměr 2275X1750 mm, čistá plocha skla 2x940x1540, nutno přesně doměřit) v operačním sálu a přilehlé kanceláři. Jedná se o jižní stěnu, dochází zde k přehřívání a intenzivnímu osvětlení pracovišť operátorů, předokenní žaluzie umožňují zastínění, ale pak je nutné na pracovištích nejdále od okna ve dne svítit. Okenní fólie s dobrou tepelnou odolností, vysokou propustností světla a s min. 10 letou výrobní zárukou by řešili tento problém bez nutností zvýšených provozních nákladů. Provedení prací musí být v souladu s platnými normami a technologickými postupy. D) Kobercové protiskluzové čtverce Jedná se o dodávku a položení kobercových čtverců v prostoru krajského operačního střediska, kanceláře 215 a chodby 213 HZS Jihomoravského kraje v objektu Cihlářská 26a, Brno. 1. Předmětem zakázky jsou dodávka a položení střižených kobercových čtverců na stávající zdvojenou kovovou podlahu. Kobercové čtverce musí být na podlahu této konstrukce vhodné, volně položené bez pevného spojení s podlahou, nesmí odstávat, musí vyhovět podmínkám nepřetržitého provozu, rozměr 50x50cm (odpovídá rozměrům dílů podlahy), s protiskluzovou úpravou (předpoklad do 210 m2), odstín tmavě červená se vzorkem/melír (výběr konkrétního typu před podpisem smlouvy), jednoduchá údržba. Místo plnění Krajské ředitelství, Krajské operační a informační středisko HZS JmK, Cihlářská 26a, Brno, součástí předmětu plnění bude rovněž: likvidace vzniklého odpadu (mj. původní krytiny) zhotovitelem v souladu s ustanovením zákona č.185/2001 Sb. o odpadech a změně některých zákonů ve znění pozdějších změn a doplňků 5

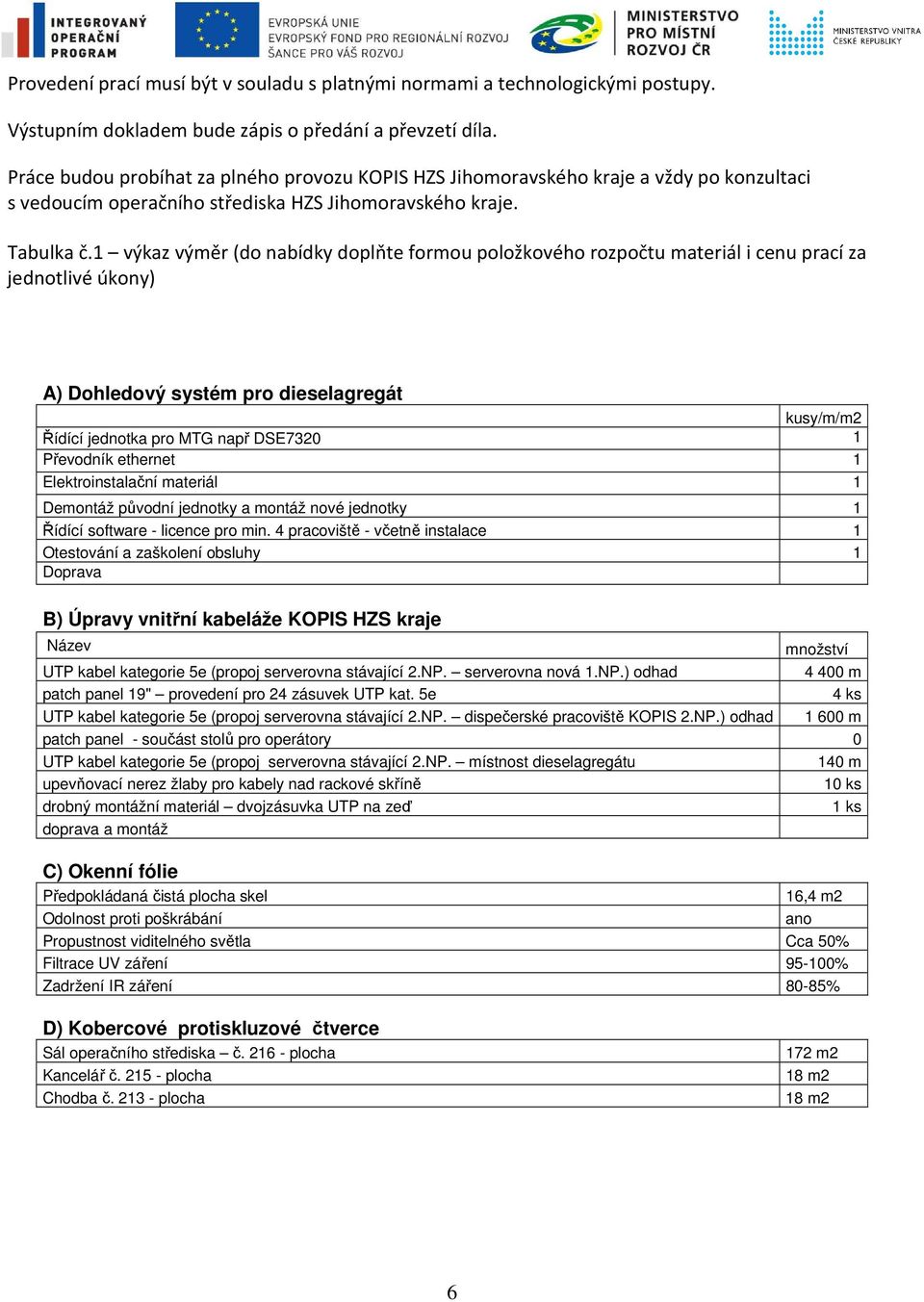

6 Provedení prací musí být v souladu s platnými normami a technologickými postupy. Výstupním dokladem bude zápis o předání a převzetí díla. Tabulka č.1 výkaz výměr (do nabídky doplňte formou položkového rozpočtu materiál i cenu prací za jednotlivé úkony) A) Dohledový systém pro dieselagregát kusy/m/m2 Řídící jednotka pro MTG např DSE Převodník ethernet 1 Elektroinstalační materiál 1 Demontáž původní jednotky a montáž nové jednotky 1 Řídící software - licence pro min. 4 pracoviště - včetně instalace 1 Otestování a zaškolení obsluhy 1 Doprava B) Úpravy vnitřní kabeláže KOPIS HZS kraje Název množství UTP kabel kategorie 5e (propoj serverovna stávající 2.NP. serverovna nová 1.NP.) odhad m patch panel 19" provedení pro 24 zásuvek UTP kat. 5e 4 ks UTP kabel kategorie 5e (propoj serverovna stávající 2.NP. dispečerské pracoviště KOPIS 2.NP.) odhad m patch panel - součást stolů pro operátory 0 UTP kabel kategorie 5e (propoj serverovna stávající 2.NP. místnost dieselagregátu 140 m upevňovací nerez žlaby pro kabely nad rackové skříně 10 ks drobný montážní materiál dvojzásuvka UTP na zeď 1 ks doprava a montáž C) Okenní fólie Předpokládaná čistá plocha skel 16,4 m2 Odolnost proti poškrábání ano Propustnost viditelného světla Cca 50% Filtrace UV záření % Zadržení IR záření 80-85% D) Kobercové protiskluzové čtverce Sál operačního střediska č plocha Kancelář č plocha Chodba č plocha 172 m2 18 m2 18 m2 6
