STRUKTUROVANÁ KABELÁŽ

Transkript

1 STRUKTUROVANÁ KABELÁŽ Strukturovaná kabeláž představuje univerzální kabelový rozvod v rámci budovy, který umožňuje přenos digitálních a analogových signálů bez nutnosti další instalace speciálních kabelových rozvodů. Strukturovaný kabelážní systém nabízí uživateli možnost kdykoli se rozhodnout, jaká technologie bude k dispozici v konkrétní datové zásuvce (počítač, telefon, IP kamera, prvky elektronického zabezpečovacího systému, atd.) a to jednoduchým propojením této datové zásuvky v patch panelu 1 rozvaděče na patře budovy s konkrétním aktivním prvkem (switch, telefonní ústředna, atd.). Univerzální kabelážní systém Univerzální kabeláž zahrnuje tyto kabelážní podsystémy: Páteřní kabeláž areálu (1) propojení budov v rámci areálu (častěji optická kabeláž, používá se také metalická kabeláž) + napojení na rozhraní veřejné datové sítě (telefonní přípojka, napojení na síť Internet). Páteřní (vertikální) kabeláž budovy (2) propojení hlavního rozvaděče budovy a rozvaděči na patrech (optická i metalická kabeláž). Horizontální kabeláž (3) propojení rozvaděče patra (patch panel) s jednotlivými datovými zásuvkami (metalická kabeláž). Kabeláž pracoviště propojení datové zásuvky s koncovým zařízením (PC, telefon, IP kamera) pomocí propojovacího kabelu (patch cord). 1 patch panel = propojovací panel

2 Kabelážní podsystémy jsou spolu spojeny pomocí optického a metalického vedení (TP kabel + RJ45). (3) (2) (1) Pro páteřní rozvody na větší vzdálenosti se obvykle používají optické kabely obsahující optická vlákna single-mode (na vzdálenosti řádově jednotek kilometrů) nebo multi-mode (na vzdálenosti řádově stovek metrů). Páteřní rozvody (především vertikální kabeláž budovy) lze realizovat také metalickým vedením (TP kabel na vzdálenost maximálně 100 metrů). Horizontální kabeláž (rozvody na patře budovy) se obvykle realizují metalickým vedením v podobě TP kabelu. Propojení datové zásuvky je vždy realizováno melickým propojovacím TP kabelem (patch cord). Horizontální metalický TP kabel + propojovací TP kabely musí mít celkově délku maximálně 100 metrů. Standardně se volí délka napevno instalovaného horizontálního datového kabelu maximálně 90 metrů a dalších 10 metrů je vyčleněno na propojovací kabely (patch cords). Datové zásuvky Horizontální kabeláž (datové kabely) je ukončena a zapojena na straně datové zásuvky. Již v samotném návrhu strukturované kabeláže je nutné stanovit, ve kterých místech budovy je potřeba instalovat datové zásuvky. Dostatečný počet instalovaných datových zásuvek umožní do budoucna rozšířit využití strukturované kabeláže, aniž bude nutné dodatečně dělat úpravy nebo rozšiřovat počet datových zásuvek.

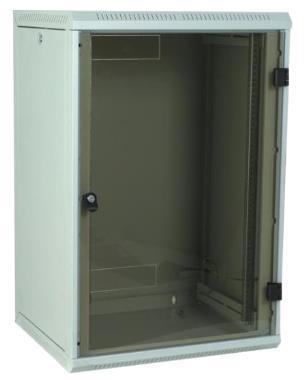

3 Každé pracovní místo by mělo mít k dispozici minimálně dva datové přípojné body (počítač + telefon). Dále je potřeba uvážit místa připojení dalších síťových periferií (síťové tiskárny, IP kamery, WIFI routery a AP, prvky EZS 2, atd.). Datový rozvaděč (rack) Datový rozvaděč představuje tzv. rozvodný uzel. Slouží k instalaci routerů, switchů, klimatizačních jednotek, UPS, serverů, budování strukturované kabeláže, atd. Rozvaděče mají standardní vnitřní šířky pro umístění vybavení (např. 10, 19, 21, 23 ). Výška rozvaděče se udává v počtech tzv. montážních jednotek (1U = 44,5 mm). Stojanový datový rozvaděč Nástěnný datový rozvaděč Nástěnné datové rozvaděče jsou určené pro menší rozvodné uzly (výška obvykle 4U až max. 18U). 2 EZS = elektronický zabezpečovací systém

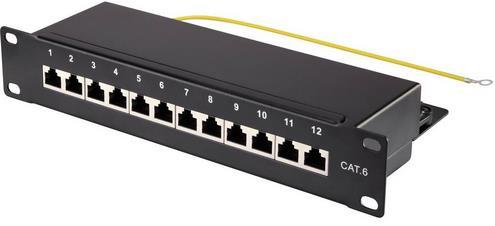

4 Patch panel Patch panel = Přepojovací (propojovací) panel Nachází se v datovém rozvaděči a slouží k ukončení kabeláže vedoucí z jednotlivých datových zásuvek. U metalické kabeláže (TP kabel) je zakončení realizováno konektorem RJ45. Pomocí patch panelu a přepojovacího kabelu je možné na konkrétní datovou zásuvku přesměrovat konkrétní technologii (službu, aplikaci), například připojit PC do datové sítě přes switch, telefon připojit k telefonní bráně, atd. Kdykoliv lze snadno změnit určení koncové datové zásuvky pouhým přepojením kabelu v patch panelu k jinému aktivnímu síťovému prvku! Další součásti datového rozvaděče 1. Vyvazovací panel slouží k přehlednému uspořádání propojovacích kabelů v datovém rozvaděči. 2. Napájecí panel slouží k přívodu elektrické energie do datového rozvaděče

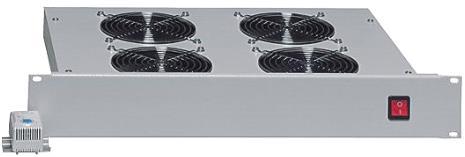

5 3. Klimatizační jednotka slouží k odvedení teplého vzduchu uvnitř rozvaděče do okolí 4. Dále pak servery, UPS, vysouvací podložky pro klávesnici a myš, atd. Datové kabely Používají se pro vytvoření pevně instalovaných datových rozvodů v rámci areálu, budovy a jednotlivých pater. Pro velké vzdálenosti se používají především optické kabely: multi-mode optická vlákna = vzdálenost maximálně stovky metrů, single-mode optická vlákna = vzdálenost řádově kilometry. Součástí strukturované kabeláže pak jsou také optické převodníky. Pro datové rozvody na patře a koncové propojovací kabely se používá nejčastěji metalická kabeláž v podobě kroucené dvojlinky (UTP, STP, FTP, S/FTP kabely) kategorie 5e, 6, 6A, 7, 7A. V datových rozvaděčích se na krátkých vzdálenostech mohou používat vysokorychlostní stíněné kabely kategorie 8. Pro napevno instalované datové rozvody se používají TP kabely s drátovými vodiči, Pro pohyblivé přívody (propojovací kabely) pak TP kabely s lankovými vodiči. Podrobnější informace o provedení TP kabelů lze nalézt v tématu Pasivní prvky datových sítí. Propojovací kabel (Patch cord) Slouží k propojení koncového zařízení (PC, telefon, IP kamera, tiskárna, atd.) s datovou zásuvkou. Maximální délka tohoto kabelu je obvykle 10 metrů s ohledem na celkovou délku horizontálního přenosového vedení (např. PC SWITCH v racku), které v případě TP kabelu nesmí přesáhnout celkem 100 metrů. Mohou být v různých barevných provedeních pro odlišení jednotlivých technologií (PC, telefony), případně se barevně odlišují přípojná místa z hlediska umístění pracoviště (různá podlaží v rámci budovy, různé budovy v rámci areálu, atd.).
