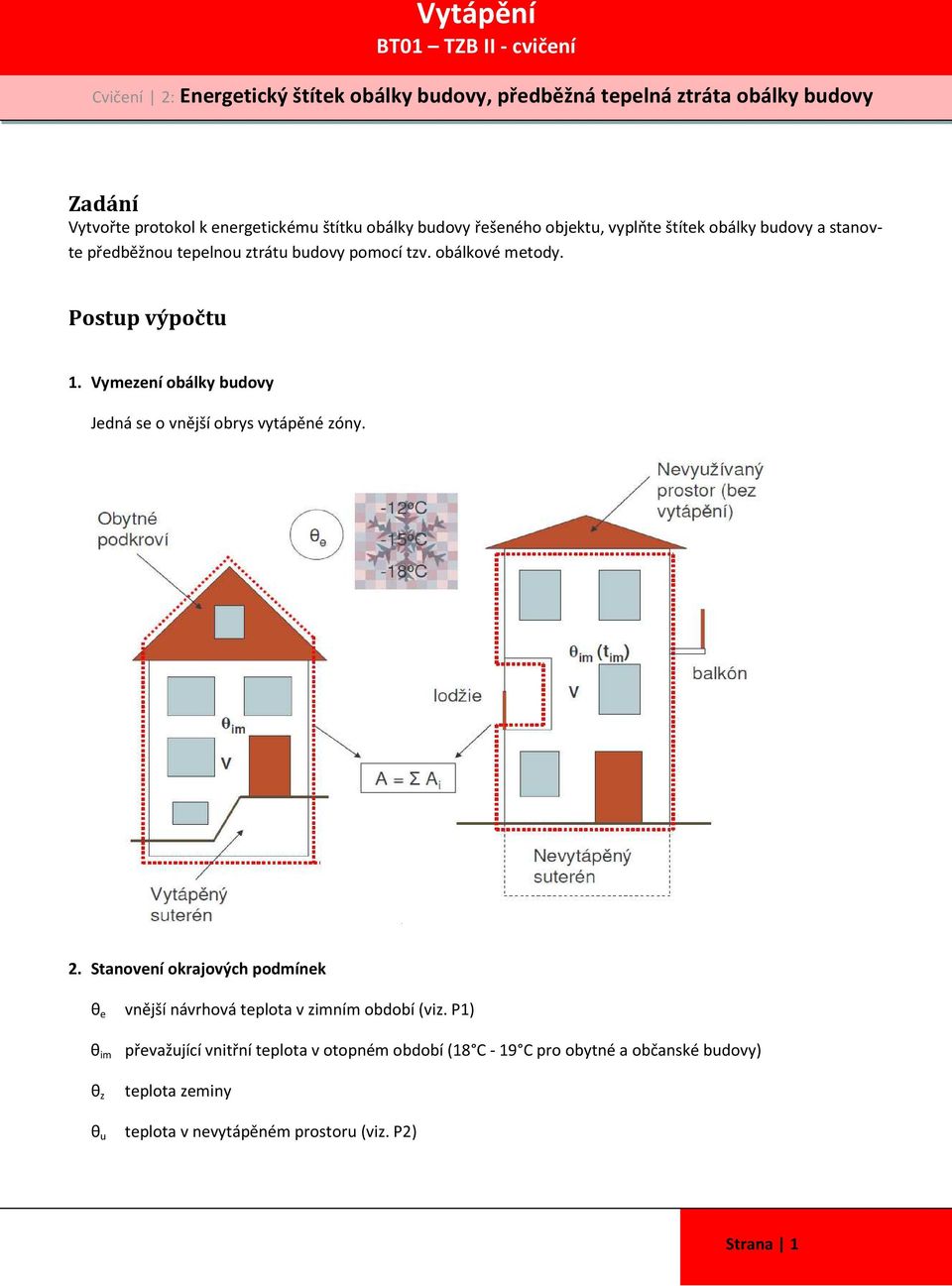

1 Vytápění BT01 TZB II - cvičení Zadání Vytvořte protokol k energetickému štítku obálky budovy řešeného objektu, vyplňte štítek obálky budovy a stanovte předběžnou tepelnou ztrátu budovy pomocí tzv. obálkové metody. Postup výpočtu 1. Vymezení obálky budovy Jedná se o vnější obrys vytápěné zóny. 2. Stanovení okrajových podmínek θ e vnější návrhová teplota v zimním období (viz. P1) θ im θ z převažující vnitřní teplota v otopném období (18 C - 19 C pro obytné a občanské budovy) teplota zeminy θ u teplota v nevytápěném prostoru (viz. P2) Strana 1

2 Protokol k energetickému štítku obálky budovy Identifikační údaje Druh stavby Adresa (místo, ulice, číslo, PSČ) Katastrální území a katastrální číslo Provozovatel, popř. budoucí provozovatel Vlastník nebo společenství vlastníků, popř.stavebník Adresa Telefon / Rodinný dům......, č.kat /... Charakteristika budovy Objem budovy V vnější objem vytápěné zóny budovy, nezahrnuje lodžie, římsy, atiky a základy Celková plocha A součet vnějších ploch ochlazovaných konstrukcí ohraničujících objem budovy Objemový faktor tvaru budovy A/V Převažující vnitřní teplota v otopném období θ im Vnější návrhová teplota v zimním období θ e...m 3...m o C... o C Měrná tepelná ztráta a průměrný součinitel prostupu Referenční budova (stanovení požadavku) Hodnocená budova Konstrukce Plocha A [m 2 ] Součinitel prostupu U (požadovaná hodnota ) [W/(m 2 K)] Redukční činitel b [-] Měrná ztráta prostupem H T [W.K -1 ] Plocha A [m 2 ] Součinitel prostupu U [W/(m 2 K)] Redukční činitel b [-] Měrná ztráta prostupem H T [W.K -1 ] Celkem Tepelné vazby Celková měrná ztráta prostupem Strana 2

3 Průměrný součinitel prostupu U em,rc. = Σ (U N,i A i b j )/ Σ A i + 0,02, nejvýše však 0,5 požadovaná hodnota: U em. rq U em doporučená: U em. rc= U em.rq.0,75 Vyhovuje požadované hodnotě Klasifikační třída obálky budovy podle Přílohy C U em /U em. rq Třída Klasifikace prostupu obálkou budovy Klasifikační třídy Průměrný součinitel prostupu budovy U em [W/(m 2 K)] Slovní vyjádření klasifikační třídy Klasifikační ukazatel CI A U em 0,5 U em,rq Velmi úsporná B 0,5 U em,rq < U em 0,8 U em,rq Úsporná C 0,8 U em,rq < U em U em,rq Vyhovující D U em,rq < U em 1,5 U em,rq Nevyhovující E 1,5 U em,rq < U em 2,0 U em,rq Nehospodárná F 2,0 U em,rq < U em 2,5 U em,rq Velmi nehospodárná G U em > 2,5 U em,rq Mimořádně nehospodárná 0,5 0,8 1,0 1,5 2,0 2,5 Klasifikace : Datum vystavení energetického štítku: den / měsíc / rok Zpracovatel energetického štítku obálky budovy: Adresa zpracovatele: IČO: Zpracoval: jméno, příjmení, titul, kvalifikace zpracovatele Podpis:... Tento protokol a energetický štítek odpovídá směrnici evropského parlamentu a rady č. 2002/91/ES a pren Byl vypracován v souladu s ČSN a podle projektové dokumentace stavby dodané objednatelem. Strana 3

4 ENERGETICKÝ ŠTÍTEK OBÁLKY BUDOVY Typ budovy, místní označení Adresa budovy Hodnocení obálky budovy Celková podlahová plocha A c = m 2 stávající doporučení CI 0,5 0,8 1,0 1,5 2,0 2,5 Velmi úsporná A B C D E F G Mimořádně nehospodárná KLASIFIKACE Průměrný součinitel prostupu obálky budovy U em ve W/(m 2 K) U em = H T / A Požadovaná hodnota průměrného součinitele prostupu obálky budovy podle ČSN U em,rq ve W/(m 2 K) Klasifikační ukazatele CI a jim odpovídající hodnoty U em CI 0,50 0,80 1,0 1,00 1,50 2,00 2,50 U em Platnost štítku do Štítek vypracoval Datum Jméno a příjmení Strana 4

5 Předběžná tepelná ztráta budovy obálková metoda 1. Celková měrná ztráta prostupem H T = H Ti + H T ψ, χ z energetického štítku obálky budovy...w/k 2. Celková ztráta prostupem Q Ti = H T. (t i,m t e ) 3. Ztráta větráním (přirozené) Zjednodušený vzduchový objem budovy V a = 0,8. V b Číslo výměny vzduchu n = Objemový tok větracího vzduchu z hygienických požadavků V ih = n.v a 4. Ztráta větráním Q Vi = 0,34. V ih. (t i,m t e ) 5. Celková předběžná tepelná ztráta budovy Q i = Q T i + Q Vi = kw Strana 5

6 Přílohy P1 Tabulka průměrné venkovní teploty, počtu dní otopného období a výpočtové venkovní teploty Místo t es d t e (klimatická stanice) [C] [den] [C] Benešov 3, Beroun 4, Blansko 3, Brno 4, Bruntál 3, Břeclav 4, Česká Lípa 3, České Budějovice 3, Český Krumlov 3, Děčín 4, Domažlice 3, Frýdek-Místek 3, Havlíčkův Brod 3, Hodonín 4, Hradec Králové 3, Cheb 3, Chomutov 4, Chrudim 4, Jičín 3, Jihlava 3, Jindřichův Hradec 3, Karlovy Vary 3, Karviná 4, Kladno 4, Klatovy 3, Kolín 4, Kroměříž 3, Kutná Hora 4, Liberec 3, Litoměřice 4, Louny 4, Mělník 4, Mladá Boleslav 3, Most 4, Náchod 3, Nový Jičín 3, Olomouc 3, Opava 3, Ostrava 4, Pardubice 4, Pelhřimov 3, Písek 3, Plzeň 3, Poděbrady 4, Praha 4, Prachatice 3, Prostějov 3, Strana 6

7 Přerov 3, Příbram 3, Rakovník 4, Rokycany 3, Rychnov n. Kněžnou 3, Semily 3, Sokolov 3, Strakonice 3, Svitavy 3, Šumperk 3, Tábor 3, Tachov 3, Teplice 4, Trutnov 3, Třebíč 3, Uherské Hradiště 3, Ústí n. Labem 3, Ústí n. Orlicí 3, Vsetín 3, Vyškov 3, Zlín 4, Znojmo 3, Žďár n. Sázavou 3, P2 Teplota v sousedních nevytápěných místnostech dle ČSN Strana 7

8 Strana 8
