1 DISTRIBUČNÍ ELEMENTY Ventily DAV, DAVBR str. 308 ELI str. 310 ELF, ELK str. 312 PDVS str. 314 DVS str. 316 DVI str. 318 Mřížky TL98 str. 319 Kruhové plastové mřížky str. 321 Čtyřhranné kovové mřížky str. 323 Čtyřhranné plastové mřížky str. 324 Dveřní mřížky str

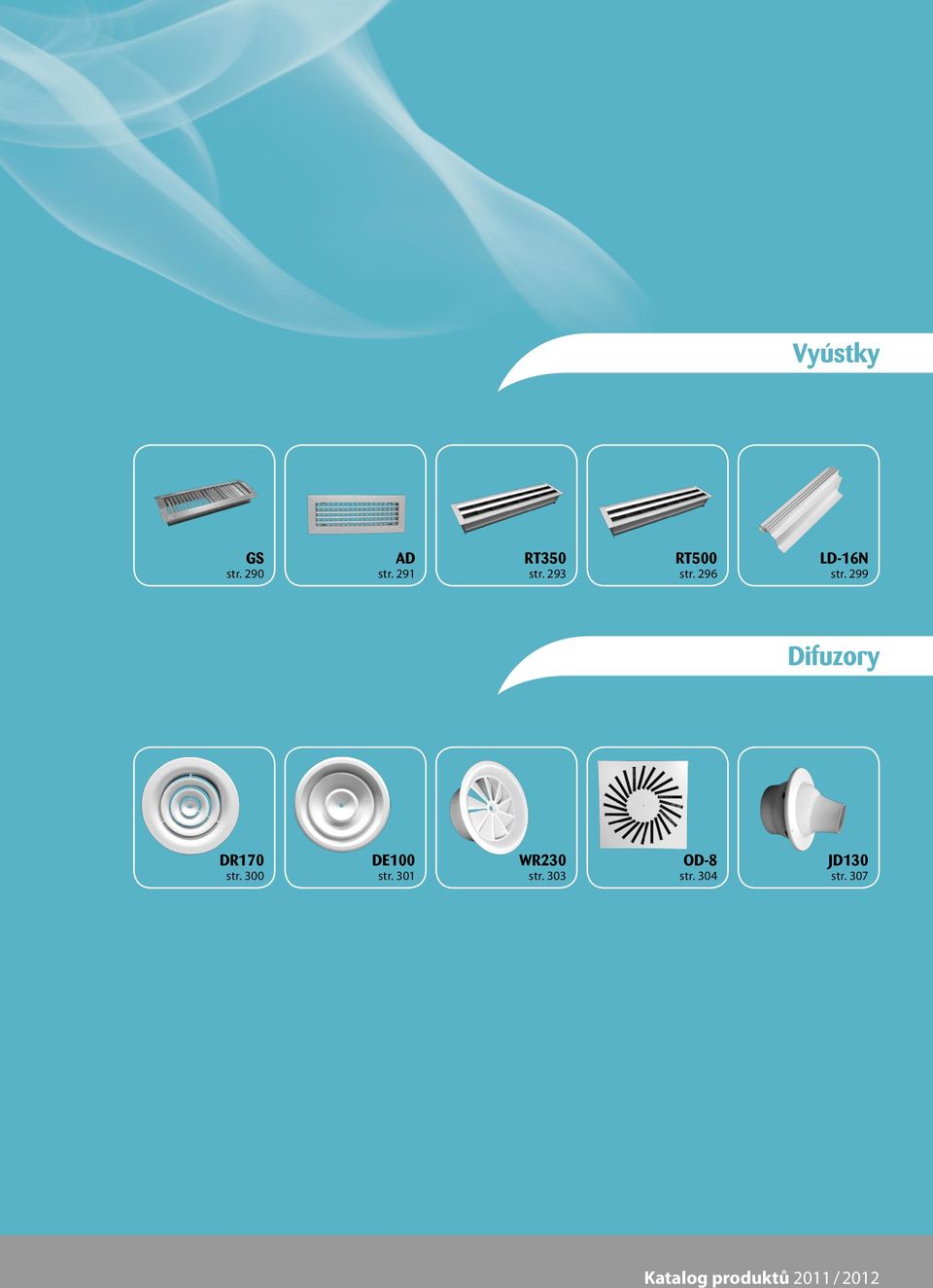

2 Vyústky GS str. 290 AD str. 291 RT350 str. 293 RT500 str. 296 LD-16N str. 299 Difuzory DR170 str. 300 DE100 str. 301 WR230 str. 303 OD-8 str. 304 JD130 str. 307 Katalog produktů 2011 / 2012

3 Větrací mřížky GS Specifikace Rozměry popis GS je mřížka s vertikálně, popřípadě i horizontálně samostatně nastavitelnými lamelami, určená k přímé montáži na kruhové potrubí. Příruby mřížky se vždy těsně připevní k potrubí bez ohledu na jeho průměr. GS se vyrábí z pozinkovaného ocelového plechu a montuje se našroubováním přímo na potrubí. Mřížka má stejnou úpravu jako potrubí. GS120 GS130 provedení GS120 Jednořadá vyústka se svislými lamelami, určená pro odvod vzduchu. GS126 Jednořadá vyústka se svislými lamelami a regulací (rovná štěrbinová klapka), určená pro odvod vzduchu. GS130 Dvouřadá vyústka s předními svislými a zadními vodorovnými lamelami, určená pro přívod vzduchu. (Maximální délka 525 mm.) GS135 Dvouřadá vyústka s předními svislými a zadními vodorovnými lamelami a regulací (šikmá štěrbinová klapka), určená pro přívod vzduchu. (Maximální délka 525 mm.) MATERIÁL Mřížka: pozinkovaný ocelový plech Pevné a posuvné lamely: galvanicky pozinkovaný ocelový plech Klapka: galvanicky pozinkovaný ocelový plech L [mm] PROVEDENÍ H [mm] Průměr potrubí min. max. [mm] A [mm] B [mm] C [mm] * Další rozměry na objednávku. Příklad značení GS 126-G rozměr H rozměr L graf rychlého výběru galvanizovaný ocel. plech provedení větrací mřížka 290 Katalog produktů 2011 / 2012

4 Větrací mřížky AD Rozměry Specifikace AD100 + GR001 AD110 + GR001 POPIS Větrací mřížky AD jsou určené pro distribuci vzduchu (sání i výfuk) směrovaného pomocí samostatně nastavitelných lamel. Instalace do stěny se provádí zasazením do upevněného montážního rámečku GR001. Uchycení mřížky do rámečku pomocí pružin. provedení AD100 Větrací mřížka s horizontálními lamelami. AD110 Větrací mřížka s horizontálními lamelami vpředu a vertikálními lamelami vzadu pro přesné řízení proudu vzduchu. L [mm] H [mm] Volná plocha A K [m 2 ] Hmotnost [kg] ,010 0, ,029 0, ,060 0, ,084 1,6 * Další rozměry na objednávku. graf rychlého výběru MATERIÁL Mřížka AD: eloxovaný hliník Montážní rámeček GR001: pozinkovaný ocelový plech Regulační klapka GT007: ocelový plech upravený práškovou černou barvou (RAL 9005) PŘÍSLUŠENSTVÍ Montážní rámeček GR001 Instalace šrouby do otvoru ve zdi. Mřížka se do rámečku zasadí, pomocí pružin. Regulační klapka GT007 Přímá montáž na mřížku s použitím pružin. Protilehlé listy klapky se nastavují šroubem, který je přístupný z přední strany mřížky

5 Větrací mřížky AD Ovládání Regulační klapka GT007 Příklad značení AD GR rozměr H rozměr L provedení větrací mřížka rozměr H rozměr L montážní rámeček AD100 + GT007 AD110 + GT007 GT rozměr H rozměr L regulační klapka Montážní rámeček GR Katalog produktů 2011 / 2012

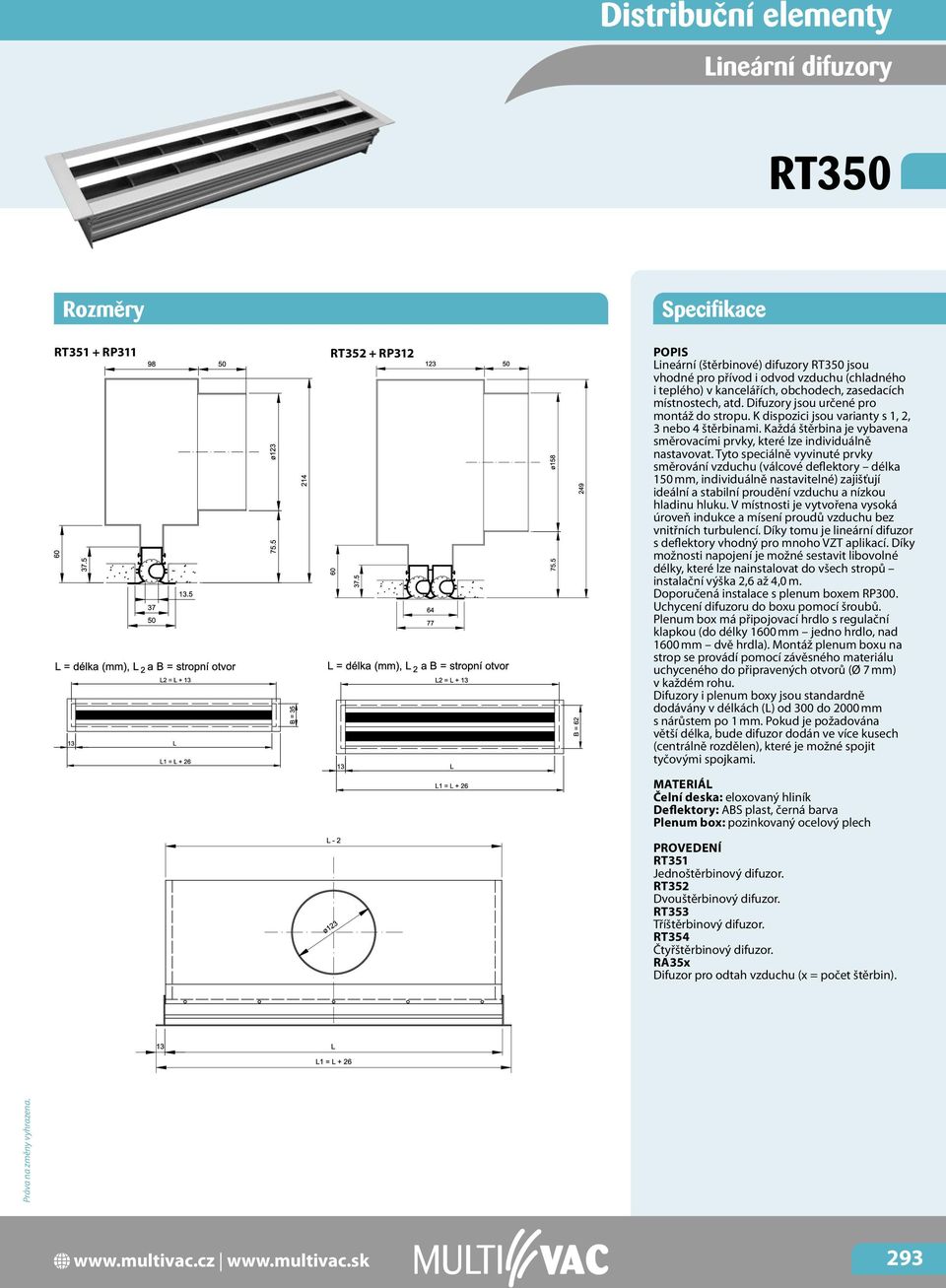

6 Lineární difuzory RT350 Rozměry Specifikace RT351 + RP311 RT352 + RP312 POPIS Lineární (štěrbinové) difuzory RT350 jsou vhodné pro přívod i odvod vzduchu (chladného i teplého) v kancelářích, obchodech, zasedacích místnostech, atd. Difuzory jsou určené pro montáž do stropu. K dispozici jsou varianty s 1, 2, 3 nebo 4 štěrbinami. Každá štěrbina je vybavena směrovacími prvky, které lze individuálně nastavovat. Tyto speciálně vyvinuté prvky směrování vzduchu (válcové deflektory délka 150 mm, individuálně nastavitelné) zajišťují ideální a stabilní proudění vzduchu a nízkou hladinu hluku. V místnosti je vytvořena vysoká úroveň indukce a mísení proudů vzduchu bez vnitřních turbulencí. Díky tomu je lineární difuzor s deflektory vhodný pro mnoho VZT aplikací. Díky možnosti napojení je možné sestavit libovolné délky, které lze nainstalovat do všech stropů instalační výška 2,6 až 4,0 m. Doporučená instalace s plenum boxem RP300. Uchycení difuzoru do boxu pomocí šroubů. Plenum box má připojovací hrdlo s regulační klapkou (do délky 1600 mm jedno hrdlo, nad 1600 mm dvě hrdla). Montáž plenum boxu na strop se provádí pomocí závěsného materiálu uchyceného do připravených otvorů (Ø 7 mm) v každém rohu. Difuzory i plenum boxy jsou standardně dodávány v délkách (L) od 300 do 2000 mm s nárůstem po 1 mm. Pokud je požadována větší délka, bude difuzor dodán ve více kusech (centrálně rozdělen), které je možné spojit tyčovými spojkami. MATERIÁL Čelní deska: eloxovaný hliník Deflektory: ABS plast, černá barva Plenum box: pozinkovaný ocelový plech provedení RT351 Jednoštěrbinový difuzor. RT352 Dvouštěrbinový difuzor. RT353 Tříštěrbinový difuzor. RT354 Čtyřštěrbinový difuzor. RA35x Difuzor pro odtah vzduchu (x = počet štěrbin)

7 Lineární difuzory RT350 Graf tlakové ztráty Graf výběru Výfuk MOŽNOSTI VÝFUKU směr výfuku Válcové deflektory lze otáčet individuálně, proto je možné směrovat vzduch libovolným směrem nebo dokonce simulovat víření vzduchu. 294 Katalog produktů 2011 / 2012

8 Lineární difuzory RT350 Instalace Příklad značení KONCOVÉ ZÁTKY Koncové zátky jsou součástí čelní desky. V případě napojení více difuzorů lze tyto koncové zátky odšroubovat. ZPŮSOB MONTÁŽE NA STROP Pomocí závěsných prvků s využitím připravených otvorů Ø 7 mm. RT délka kusu (mm) 351 jedna štěrbina 352 dvě štěrbiny 353 tři štěrbiny 354 čtyři štěrbiny spojení difuzorů Difuzory se po odmontování koncových zátek spojují tyčovou spojkou zasazenou v připravené boční drážce. RP RT lineární difuzor přívod vzduchu RA lineární difuzor odvod vzduchu (bez deflektorů) délka kusu (mm) průměr připojovacího hrdla 311 pro RT351, RA pro RT352, RA pro RT353, RA pro RT354, RA354 RP plenum box uchycení difuzoru do boxu Snadné uchycení pomocí šroubů do držáků, které jsou součástí plenum boxu. Upozornění Lineární difuzory RT 350 pouze na objednávku

9 Lineární difuzory RT500 Specifikace Rozměry POPIS Lineární (štěrbinové) difuzory RT500 jsou vhodné pro přívod i odvod vzduchu (chladného i teplého) v kancelářích, obchodech, zasedacích místnostech, atd. Difuzory jsou určené pro montáž do stropu. K dispozici jsou varianty s 1, 2, 3 nebo 4 štěrbinami. Každá štěrbina je vybavena směrovacími prvky, které lze individuálně nastavovat. Tyto speciálně vyvinuté prvky směrování vzduchu (válcové deflektory délka 150 mm, individuálně nastavitelné) zajišťují ideální a stabilní proudění vzduchu a nízkou hladinu hluku. V místnosti je vytvořena vysoká úroveň indukce a mísení proudů vzduchu bez vnitřních turbulencí. Díky tomu je lineární difuzor s deflektory vhodný pro mnoho VZT aplikací. Díky možnosti napojení je možné sestavit libovolné délky, které lze nainstalovat do všech stropů instalační výška 2,6 až 4,0 m. Doporučená instalace s plenum boxem. Uchycení difuzoru do boxu pomocí šroubů. Plenum box má připojovací hrdlo s regulační klapkou (do délky 1600 mm jedno hrdlo, nad 1600 mm dvě hrdla). Montáž plenum boxu na strop se provádí pomocí závěsného materiálu uchyceného do připravených otvorů (Ø 7 mm) v každém rohu. Difuzory i plenum boxy jsou standardně dodávány v délkách (L) od 300 do 2000 mm s nárůstem po 1 mm. Pokud je požadována větší délka, bude difuzor dodán ve více kusech (centrálně rozdělen), které je možné spojit tyčovými spojkami. MATERIÁL Čelní deska: eloxovaný hliník Deflektory: ABS plast, černá barva Plenum box: pozinkovaný ocelový plech provedení RT501 Jednoštěrbinový difuzor. RT502 Dvouštěrbinový difuzor. RT503 Tříštěrbinový difuzor. RT504 Čtyřštěrbinový difuzor. RA50x Difuzor pro odtah vzduchu (x = počet štěrbin). RT501 + RP511 RT502 + RP Katalog produktů 2011 / 2012

10 Lineární difuzory RT500 Graf výběru Graf tlakové ztráty Výfuk MOŽNOSTI VÝFUKU směr výfuku Válcové deflektory lze otáčet individuálně, proto je možné směrovat vzduch libovolným směrem nebo dokonce simulovat víření vzduchu

11 Lineární difuzory RT500 Příklad značení Instalace RT délka kusu (mm) 501 jedna štěrbina 502 dvě štěrbiny 503 tři štěrbiny 504 čtyři štěrbiny KONCOVÉ ZÁTKY Koncové zátky jsou součástí čelní desky. V případě napojení více difuzorů lze tyto koncové zátky odšroubovat. ZPŮSOB MONTÁŽE NA STROP Pomocí závěsných prvků s využitím připravených otvorů Ø 7 mm. RP RT lineární difuzor přívod vzduchu RA lineární difuzor odvod vzduchu (bez deflektorů) délka kusu (mm) spojení difuzorů Difuzory se po odmontování koncových zátek spojují tyčovou spojkou zasazenou v připravené boční drážce. průměr připojovacího hrdla 511 pro RT501, RA pro RT502, RA pro RT503, RA pro RT504, RA504 RP plenum box Upozornění Lineární difuzory RT 500 pouze na objednávku. uchycení difuzoru do boxu Snadné uchycení pomocí šroubů do držáků, které jsou součástí plenum boxu. 298 Katalog produktů 2011 / 2012

12 Lineární vyústě LD-16N Rozměry Rozměry Specifikace POPIS Podlahové štěrbinové vyústky LD-16N jsou vhodným řešením pro bazény a podobné prostory s rozsáhlými skleněnými povrchy a okny. Jsou určeny pro montáž do podlahy. Teplý vzduch je přiváděn vzhůru směrem k oknu. Při správné volbě rozměrů je zaručen požadovaný přívod vzduchu bez zbytečného průvanu a hluku (L WA < 35 db[a]). Štěrbinová vyústka LD-16N se vyrábí ve variantách s 1, 2, 3, 4, 5 a 6 štěrbinami. Je složena z pevných hliníkových profilů a hliníkového strukturovaného rámu. Jednotlivé vyústky jsou dlouhé od 200 do 2000 mm. V objednávce je třeba specifikovat požadovanou barvu vyústky. Standardní barva RAL VÝHODY Nezamlžují se skla Optimální větrání ZPŮSOB MONTÁŽE Zabraňuje klesání studeného vzduchu podél oken Neohřívá se vzduch v blízkosti oken ani v případě slunečního záření Snadná montáž Příklad značení GRAF RYCHLÉHO VÝBĚRU L w a < 35dB(A); v et = 2,5 m / s, Ptv et = 80 Pa / m LD-16N/1/L/n počet podélných sekcí (kusů) délka jednoho kusu (L = 200, 300, ) počet štěrbin (1, 2, 3, 4, 5, 6) podlahová štěrbinová vyústka Upozornění Lineární vyústě LD-16N pouze na objednávku

13 Stropní difuzory DR170 Specifikace Rozměry POPIS Kruhový difuzor DR170 se používá pro přívod nebo odvod chladného nebo ohřátého vzduchu v zařízeních, jako jsou úřady, nákupní centra, atd. Difuzor lze použít pro montáž na strop nebo do potrubí. Pevné horizontální proudění vzduchu (pevné prstence). MATERIÁL ocel prášková barva (standardně RAL 9010) provedení DR170 Kruhový stropní difuzor s uchycením centrálním šroubem (součást dodávky). PŘÍSLUŠENSTVÍ Příčný nosník GR003 Nezbytný pro instalaci do potrubí. Nosník se uchytí do potrubí pomocí šroubů. Difuzor DR170 se na příčník uchytí jedním centrálním šroubem. Rozměry [mm] Volná plocha Ø A Ø B Ø N A K [m 2 ] DR ,0190 DR ,0277 DR ,0403 DR ,0570 Příklad značení Graf výběru DR GR velikost provedení stropní difuzor velikost příčný nosník pro DR170 Graf tlakové ztráty 300 Katalog produktů 2011 / 2012

14 Stropní difuzory DE100 Rozměry Specifikace POPIS Kruhový difuzor DE100 se používá pro přívod nebo odvod chladného nebo ohřátého vzduchu v zařízeních, jako jsou kanceláře, nákupní centra, dílny, tovární haly, atd., kde je potřebná změna směru výfuku (horizontálně vertikálně). Difuzor lze použít pro montáž na strop nebo do potrubí. Je vhodný i pro montáž do větších výšek, díky nastavitelnému výfuku. MATERIÁL ocel prášková barva (standardně RAL 9010) Rozměry [mm] Volná plocha horizont. / vertik. Ø N Ø A Ø B C D F G A K [m 2 ] DE ,014 / 0,011 DE ,026 / 0,019 DE ,042 / 0,027 DE ,062 / 0,043 DE ,112 / 0,080 * Další rozměry na objednávku. provedení DE100 Kruhový stropní difuzor s nastavitelným jádrem (5 poloh). Jádro lze také kompletně vyjmout (jištěno ocelovým drátem). Do velikosti 400 obsahuje jádro 2 vnitřní prstence. U velikostí 500 a 630 obsahuje jádro 3 vnitřní prstence. Příklad značení Graf rychlého výběru DE velikost provedení stropní difuzor

15 Stropní difuzory DE100 Graf tlakové ztráty Instalace NASTAVENÍ VÝFUKU MONTÁŽ Vertikální Horizontální 302 Katalog produktů 2011 / 2012

16 Vířivé anemostaty WR230 Rozměry Specifikace WR230 WR230T POPIS Vířivý anemostat typu WR230 se používá pro přívod chladného i ohřátého vzduchu v zařízeních, jako jsou kanceláře, nákupní centra, školy, atd. Anemostat má pevně nastavené lopatky. Lze jej namontovat na strop nebo do potrubí. Vysoká indukce vzduchu zajišťuje vynikající vířivou schopnost. Díky tomu je ideální pro použití v zařízeních, kde je potřeba variabilní objem vzduchu (VAV) v rozmezí 25 % až 100 %. Optimální instalační výška je 2,6 až 4,0 m. Graf rychlého výběru Rozměry [mm] Ø N Ø A Ø B M Ø P Z Ø D Q Volná plocha A K [m 2 ] WR ,0046 WR ,0078 WR ,0126 WR ,0197 WR ,0307 * Další rozměry na objednávku. MATERIÁL ocel prášková barva (standardně RAL 9010) provedení WR230 Kruhový výřivý anemostat s pevnými lopatkami. Uchycení středovým šroubem. WR230T (na objednávku) Kruhový výřivý anemostat s pevnými lopatkami s přechodovým kusem. Uchycení středovým šroubem do příčníku v přechodovém kusu. Příklad značení WR 230 T-160 velikost přechodový kus (na objednávku) provedení stropní difuzor Graf tlakové ztráty

17 Vířivé vyústě OD-8 Specifikace POPIS Čtvercová čelní deska s paprskovitým uspořádáním lamel Rozměry OD-8 deska Umělohmotné lamely Možnost osazení regulačního ústrojí do vstupního hrdla RAL 9010 Příklad značení OD-8/K1/A/600/16 počet lamel velikost A odvod vzduchu (čelní deska bez plastových lamel, box bez rozptylové desky) Z přívod vzduchu (čelní deska s plastovými lamelami, box s rozptylovou deskou) K1 čtvercová čelní deska, čtvercové uchycení typ anemostatu PB-OD8K1/600/ PHR provedení připojovací rozměr potrubí v mm počet lamel velikost typ anemostatu se čtvercovou čelní deskou plenum box D [mm] A ef [m 2 ] OD-8/600/ , OD-8/600/ , OD-8/600/ , A ef volná plocha anemostatu PB-OD8 plenum box OD-8/K (čtvercová čelní deska) 1. připojovací box 2. vstupní hrdlo 3. čelní deska 4. regulační klapka M 5. příčník 6. anemostat OD-8/K Velikost Rozměry [mm] C3 A H1 h1 H2 Ø D 600/16 K /24 K /48 K Montáž Provedení plenum boxů PHR Přívodní, horizontální připojení, regulace. OHR Odvodní, horizontální připojení, regulace. 304 Katalog produktů 2011 / 2012

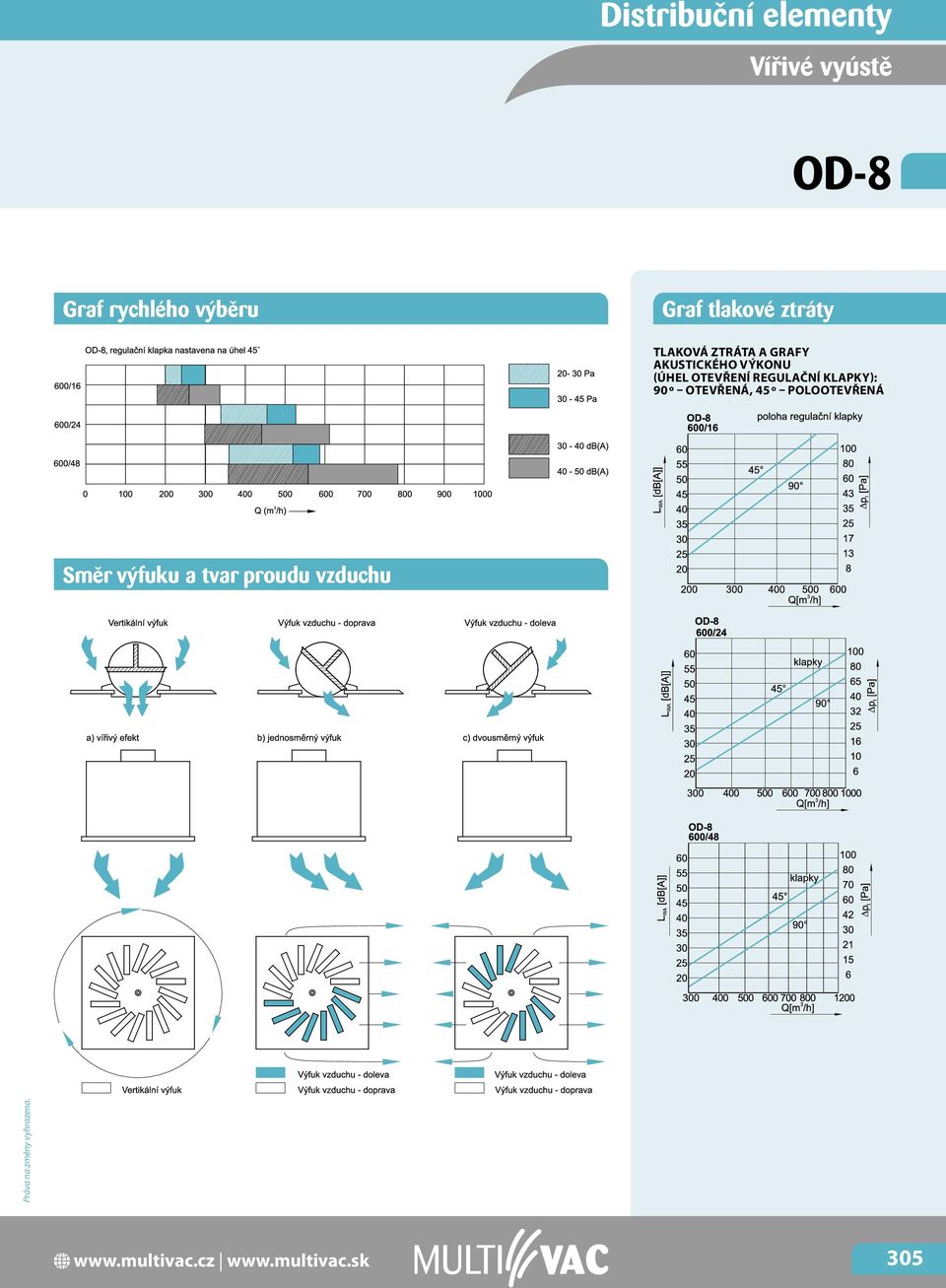

18 Vířivé vyústě OD-8 Graf rychlého výběru Graf tlakové ztráty Tlaková ztráta a grafy akustického výkonu (úhel otevření regulační klapky): 90 º otevřená, 45 º polootevřená Směr výfuku a tvar proudu vzduchu

19 Vířivé vyústě OD-8 Schéma Graf Rychlost vzduchu ve vzdálenosti dosahu proudu a teplotní kvocient (s vlivem stropu) Q [m 3 / h] x [m] H [m] H 1 [m] L [m] V L [m / s] t z [K] t L [K] p t [Pa] L WA [db(a)] V H1 [m / s] A, B [m] objemový průtok horizontální vzdálenost od zdi výška místnosti vzdálenost od stropu k pobytové zóně dosah proudu vzduchu (L = H 1 + x) rychlost proudu vzduchu ve vzdálenosti L teplotní rozdíl mezi přiváděným vzduchem a vzduchem v místnosti teplotní rozdíl mezi jádrem proudu vzduchu a teplotou místností tlaková ztráta hladina akustického výkonu rychlost proudu vzduchu ve vzdál. H 1 vzdálenost mezi anem. po délce a po šířce 306 Katalog produktů 2011 / 2012

20 Trysky JD130 Rozměry Specifikace Směr výfuku Rozměry [mm] Ø N Ø A H J Ø K JD JD JD JD JD Montáž POPIS Trysky JD jsou speciálně vyvinuté pro velké a vysoké prostory, jako jsou koncertní sály, divadla, galerie, letiště, nákupní centra, průmyslové podniky atd. Aerodynamický design zajišťuje nízkou hlučnost a dokonce i dlouhou dofukovou vzdálenost při vysoké výstupní rychlosti. Tryskou lze otáčet dokola (celých 360 ). Tryskami je možné přivádět studený i teplý vzduch, proto je tryska nastavitelná směrem nahoru nebo dolů v rozmezí 60 (chlazení nebo vytápění). Orientace se nastavuje ručně. Provedení JD130 Tryska se montuje přímo na konec vzduchotechnického potrubí. Příklad značení velikost provedení tryska

21 Talířové ventily DAV, DAVBR Specifikace Rozměry POPIS Plastové talířové ventily DAV / DAVBR se používají pro přívod a odvod vzduchu. Dle ČSN jsou tyto výrobky zařazeny do skupiny C3 lehce hořlavé, tzn. nevykazují požární odolnost. Rozsah použití dle teplot: 10 C až +65 C. PROVEDENÍ DAV Talířový ventil samostatný. DAVBR Talířový ventil se zděří a upevňovacím kroužkem. PŘÍSLUŠENSTVÍ ABR upevňovací kroužek, zděř KONSTRUKCE Nastavitelný středový disk umožňuje regulaci množství a tvaru proudu vzduchu. Ventil je vybaven pružnými přítlačnými pružinami a obvodovým těsnicím kroužkem. Tělo ventilu, středový disk, zděř a upevňovací kroužek jsou vyrobeny z polypropylenu bílé barvy. Obvodový těsnicí kroužek je vyroben z polyuretanu. Středový šroub, matice a přítlačné pružiny jsou vyrobeny z oceli. REGULACE OTÁČEK Regulace se provádí manuálním pootáčením středového disku / meziprstence, který se v požadované poloze zafixuje kontramatkou. Rozměry [mm] Ø A Ø B Ø D E F Ø G H DAV DAV DAV DAV Instalace ÚDRŽBA V případě zanesení nečistotami nebo znečištění povrchu se výrobek vyčistí utěrkou namočenou v saponátu. Ventil se instaluje zasunutím do otvoru / potrubí / zděře, kde drží přítlakem pružin. Příklady instalace viz obrázky. Instalace do pevného kruhového potrubí Instalace do zděře ve stěně s napojením na flexibilní potrubí Instalace do podhledu 308 Katalog produktů 2011 / 2012

22 Talířové ventily DAV, DAVBR Graf Příklad značení L WA hladina akustického výkonu A [db(a)] Otevření ventilu: A = 1/4, B= 1/2, C = 3/4, D = otevřeno DAV 100 označení typové velikosti talířový ventil DAVBR 125 označení typové velikosti talířový ventil

23 Talířové ventily ELI Specifikace Rozměry POPIS Plastové talířové ventily ELI se používají pro přívod vzduchu. Dle ČSN jsou tyto výrobky zařazeny do skupiny C3 lehce hořlavé, tzn. nevykazují požární odolnost. Rozsah použití dle teplot: 10 C až +65 C KONSTRUKCE Ventil ELI byl konstruován s ohledem na dosažení nízké hlučnosti a tlakové ztráty. Nastavitelný středový disk příp. i meziprstenec umožňuje regulaci množství a tvaru proudu vzduchu. Ventil je vybaven pružnými přítlačnými pružinami a obvodovým těsnicím kroužkem. Tělo ventilu, středový disk a meziprstenec jsou vyrobeny z polypropylenu bílé barvy. Obvodový těsnicí kroužek je vyroben z polyuretanu. Středový šroub, matice, přítlačné pružiny, zděř a upevňovací kroužek jsou vyrobeny z oceli. PROVEDENÍ ELI 80, 100, 125 Talířový ventil s vnitřním diskem. ELI 160, 200 Talířový ventil s vnitřním diskem a meziprstencem. PŘÍSLUŠENSTVÍ VDZ zděř s upevňovacím kroužkem REGULACE OTÁČEK Regulace se provádí manuálním pootáčením středového disku / meziprstence, který se v požadované poloze zafixuje kontramatkou. Dále uvedené návrhové diagramy jsou sestaveny dle počtu otáček od polohy zavřeno, přičemž otočením o 360 se středový disk zasune / vysune o 1 mm. Rozměry [mm] Ø A Ø B Ø D E F Ø G H ELI ELI ELI ELI ELI Instalace ÚDRŽBA V případě zanesení nečistotami nebo znečištění povrchu se výrobek vyčistí utěrkou namočenou v saponátu. Ventil se instaluje zasunutím do otvoru / potrubí / zděře, kde drží přítlakem pružin. Příklady instalace viz obrázky. Instalace do pevného kruhového potrubí Instalace do zděře ve stěně s napojením na flexibilní potrubí Instalace do podhledu 310 Katalog produktů 2011 / 2012

24 Talířové ventily ELI Graf Příklad značení L WA hladina akustického výkonu A [db[a]] ELI 080 označení typové velikosti přívodní talířový ventil

25 Talířové ventily ELF, ELK ELF ELK Specifikace POPIS Plastové talířové ventily ELF, ELK se používají pro odvod vzduchu. Dle ČSN jsou tyto výrobky zařazeny do skupiny C3 lehce hořlavé, tzn. nevykazují požární odolnost. Rozsah použití dle teplot: 10 C až +65 C. KONSTRUKCE Ventily ELF, ELK jsou konstruovány s ohledem na dosažení nízké hlučnosti a tlakové ztráty. Nastavitelný středový disk i meziprstenec umožňuje regulaci množství a tvaru proudu vzduchu. Ventil je vybaven přítlačnými pružinami a obvodovým těsnicím kroužkem. Tělo ventilu, středový disk a meziprstenec jsou vyrobeny z polypropylenu bílé barvy (RAL 9010). Obvodový těsnicí kroužek je vyroben z polyuretanu. PROVEDENÍ ELF 80, 100, 125 Talířový ventil s vnitřním diskem. ELK 160, ELK 200 Talířový ventil s vnitřním diskem a meziprstencem. PŘÍSLUŠENSTVÍ VDZ zděř s upevňovacím kroužkem REGULACE OTÁČEK Regulace se provádí manuálním pootáčením středového disku / meziprstence, který se v požadované poloze zafixuje kontramatkou. Dále uvedené návrhové diagramy jsou sestaveny dle počtu otáček od polohy zavřeno, přičemž otočením o 360 se středový disk zasune / vysune o 1 mm. ÚDRŽBA V případě zanesení nečistotami nebo znečištění povrchu se výrobek vyčistí utěrkou namočenou v saponátu. Rozměry ELF 80, 100 ELF 125, ELK 160 ELK 200 Rozměry [mm] Ø A Ø B Ø D E F Ø G H ELF ELF ELF ELK ELK Instalace Ventil se instaluje zasunutím do otvoru / potrubí / zděře, kde drží přítlakem pružin. Příklady instalace viz obrázky. Instalace do pevného kruhového potrubí Instalace do zděře ve stěně s napojením na flexibilní potrubí Instalace do podhledu 312 Katalog produktů 2011 / 2012

26 Talířové ventily ELF, ELK Graf Příklad značení L WA hladina akustického výkonu A [db[a]] ELF 100 velikost odvodní talířový ventil ELK 160 velikost odvodní talířový ventil

27 Talířové ventily PDVS Specifikace Rozměry POPIS Kovový talířový ventil typ PDVS se používá pro přívod vzduchu. Umístění do stropu, podhledu, zdi atd. Nastavitelný středový disk umožňuje regulaci množství a tvaru proudu vzduchu, poloha disku se fixuje kontramatkou. Pracuje v rozsahu teplot 20 C až +140 C KONSTRUKCE Talířový ventil je vyroben z ocelového plechu s epoxypolyesterovým nátěrem bílé barvy RAL Upevňovací prstenec je vyroben z pozinkovaného plechu. Snadno nastavitelný středový disk je uložen na šroubu. Talířový ventil a upevňovací prstenec jsou osazeny bajonetovým závitem pro pevné uchycení ventilu k prstenci. PŘÍSLUŠENSTVÍ KZ krátká zděř Rozměry [mm] Ø D Ø D 1 Ø d Ø d 1 L L 1 L 2 Ø D 2 I 1 I 2 PDVS PDVS PDVS PDVS PDVS PDVS Instalace Příklad montáže do podhledu Příklad montáže do stěny nebo jiné stavební konstrukce 314 Katalog produktů 2011 / 2012

28 Talířové ventily PDVS Graf Příklad značení LpA hladina akustického výkonu A [db(a)] Otevření ventilu: A = 1/4, B= 1/2, C = 3/4, D = otevřeno PDVS 150 označení typové velikosti přívodní talířový ventil

29 Talířové ventily DVS Specifikace Rozměry POPIS Kovový talířový ventil typ DVS se používá pro odvod vzduchu. Umístění do stropu, podhledu, zdi atd. Nastavitelný středový disk umožňuje regulaci množství a tvaru proudu vzduchu, poloha disku se fixuje kontramatkou. Pracuje v rozsahu teplot 20 C až +140 C KONSTRUKCE Talířový ventil je vyroben z ocelového plechu s epoxypolyesterovým nátěrem bílé barvy RAL Upevňovací prstenec je vyroben z pozinkovaného plechu. Snadno nastavitelný středový disk je uložen na šroubu. Talířový ventil a upevňovací prstenec jsou osazeny bajonetovým závitem pro pevné uchycení ventilu k prstenci. PŘÍSLUŠENSTVÍ KZ krátká zděř Rozměry [mm] Ø D Ø D 1 Ø d Ø d 1 L L 1 L 2 Ø D 2 I 1 I 2 DVS DVS DVS DVS DVS DVS Instalace Příklad montáže do podhledu Příklad montáže do stěny nebo jiné stavební konstrukce 316 Katalog produktů 2011 / 2012

30 Talířové ventily DVS Graf Příklad značení LpA hladina akustického výkonu A [db(a)] Otevření ventilu: A = 1/4, B= 1/2, C = 3/4, D = otevřeno DVS 200 označení typové velikosti odvodní talířový ventil

31 Talířové ventily DVI Specifikace Rozměry POPIS Nerezový talířový ventil typ DVI se používá pro přívod nebo odvod vzduchu. Umístění do stropu, podhledu, zdi atd. Nastavitelný středový disk umožňuje regulaci množství a tvaru proudu vzduchu. Rozsah teplot 20 C až +140 C KONSTRUKCE Talířový ventil i upevňovací prstenec jsou vyrobeny z nerezového plechu. Snadno nastavitelný středový disk je uložen na šroubu. Talířový ventil a upevňovací prstenec jsou osazeny bajonetovým závitem pro pevné uchycení ventilu k prstenci. Příklad značení DVI 200/nerez materiál označení typové velikosti talířový ventil Rozměry [mm] Ø d L DVI 100/nerez DVI 125/nerez DVI 160/nerez DVI 200/nerez Instalace Příklad montáže do podhledu 318 Katalog produktů 2011 / 2012

32 Větrací sety TL98 Rozměry Specifikace TL98E Graf TL98E TL98P POPIS Přívodní větrací sety TL98 jsou určené pro sklady, garáže a jiné technické místnosti (TL98E) nebo obytné místnosti, domy a kanceláře (TL98P). Set obsahuje vnitřní část, potrubí do stěny a venkovní mřížku. Standardně je dodáván s ochranou proti vniknutí zkondenzované vody a nastavitelným vnitním krytem s hlukovou izolací, který umožňuje směrování proudu vzduchu a regulaci množství přiváděného vzduchu. PROVEDENÍ TL98E Základní provedení se stavitelním čelním krytem. TL98P Komfortní provedení s přesnou regulací (stupnice 0 až 10) a prachovým filtrem. INSTALACE Přívodní prvek doporučujeme umístit v horní části místnosti nejlépe nad okenní otvor, pod kterým je radiátor. Toto umístění zajistí směšování přicházejícího chladného vzduchu s teplým vzduchem v místnosti s maximálním komfortem pro uživatele. ÚDRŽBA K zabezpečení odpovídajícího množství přiváděného vzduchu je nutné udržovat filtr čistý. Výměnu nebo vyčištění filtru doporučujeme každého půl roku. Standardní filtr dodávaný v setu je omyvatelný běžnými mycími prostředky. TL98P

33 Větrací sety TL98 Příklad značení Regulace TL98 E provedení větrací stěnový set možnosti regulace průtoku Šedá oblast znázorňuje rychlost vzduchu přesahující 0,15 m / s. Větrací set může pracovat s množstvím vzduchu 8 l / s při teplotě 0 C (dokonce až 20 C) aniž by způsobil problémy s nadměrnou rychlostí proudění vzduchu. TL98E venkovní teplota 0 C vnitřní teplota 20 C rychlost vzduchu 8 l / s vytápění radiátorem (výkon 400 W) výfuk nastaven směrem vzhůru TL98P venkovní teplota 0 C vnitřní teplota 20 C rychlost vzduchu 8 l / s vytápění radiátorem (výkon 400 W) boční otvor uzavřen TL98P venkovní teplota 0 C vnitřní teplota 20 C rychlost vzduchu 8 l / s podlahové vytápění (výkon 60 W / m2 ) spodní otvor uzavřen 320 Katalog produktů 2011 / 2012

34 Mřížky Kruhové plastové mřížky Vnější rozměr mřížky Průtočná plocha Pro velikost otvoru ve zdi Ø [mm] [mm] [cm 2 ] upevnění* se síťkou samostatně s pružinami pružin C-UM-Z-S-145 Ø C-UM-Z-S-166 Ø , 2, 3 až C-PM-S-80/125 C-UM-Z-S-190 Ø , 2, 3 až C-PM-S-125/160 C-UM-Z-S-220 Ø , 3 až C-PM-S-160/200 C-UM-Z-S-262 Ø , 3 až C-PM-S-160/200 *Upevňovací pružiny nejsou součástí dodávky. Viz příslušenství. C-UM-S-S C-UM-Z-S Vnější rozměr mřížky [mm] Průtočná plocha [cm 2 ] upevnění* Pro velikost otvoru ve zdi Ø [mm] C-UM-S-S-140 Ø C-UM-S-S-175 Ø C-UM-S-S-220 Ø *Upevňovací pružiny nejsou součástí dodávky. Montáž 1. pomocí šroubů 2. do rámečku Příslušenství C-PM-S 3. pomocí pružin 4. zasunutím Název Rozměr otvoru ve zdi Ø [mm] přítlačná pružina C-PM-S-80/ C-PM-S-125/ C-PM-S-160/

35 Mřížky Kruhové plastové mřížky 2BC Materiál Průtočná plocha [cm 2 ] Provedení 2BC se síťkou bílý plast 2BC s regulací Rozměr otvoru ve zdi Ø [mm] 106 MV PFs Rozměry [mm] Ø A C Ø D E MV 100 PFs MV 125 PFs MV 150 PFs MV 200 PFs MV 250 PFs MV 315 PFs MV bvs Rozměry [mm] Ø A B C Ø D E MV 100 bvs MV 125 bvs MV 150 bvs Katalog produktů 2011 / 2012

36 Mřížky Čtyřhranné kovové mřížky Materiál Vnější rozměr mřížky [mm] Vmax [m 3 / h] BLR BLR BLR hliník BLR Vnější rozměr mřížky [mm] Vnitřní rozměr mřížky [mm] Vmax [m 3 / h] SHG SHG SHG SHG Rozměry [mm] A B C MVM 125 s MVM 150 s MVM 200 s MVM 250 s MVM 300 s MVM Materiál Rozměr otvoru ve zdi [mm] Vmax [m 3 / h] SVR-D MONTÁŽ SVR-D ocelový plech bílá barva zasunutí do otvoru ve zdi nebo do potrubí mřížka s regulací

37 Mřížky Čtyřhranné plastové mřížky C-UM-Z se síťkou Vnější rozměr mřížky [mm] Pro velikost otvoru ve zdi Ø [mm] Průtočná plocha [cm 2 ] (bez síťky) pružin C-UM-Z-S C-PM-S-80/166 C-UM-Z-S C-PM-S-125/160 C-UM-Z-S C-PM-S-160/200 MONTÁŽ 1. pomocí šroubů 2. do rámečku C-UM-Z-S 3. pomocí pružin Příslušenství C-PM-S Název Rozměr otvoru ve zdi Ø [mm] přítlačná pružina C-PM-S-80/ C-PM-S-125/ C-PM-S-160/ C-PM-R Název Vnější rozměr žaluzie [mm] uzavíratelná žaluzie C-PM-R C-PM-R Katalog produktů 2011 / 2012

38 Mřížky Dveřní mřížky se síťkou Vnější rozměr mřížky [mm] Průtočná plocha [cm2] (bez síťky) C-UM-Z-S C-UM-Z-S C-UM-Z-S C-UM-Z-S Jednostranné MONTÁŽ C-UM-Z bílá, mm C-UM-Z bílá, mm pomocí šroubů C-UM-Z bílá, mm C-UM-Z bílá, mm Vnější rozměr mřížky [mm] Průtočná plocha [cm 2 ] (bez síťky) Tloušťka dveří [mm] C-DM-Z-O C-DM-Z-O Oboustranné MONTÁŽ C-DM-Z-O bílá, šedá, hnědá, mm C-DM-Z-O bílá, šedá, mm sešroubováním dvou mřížek do sebe
