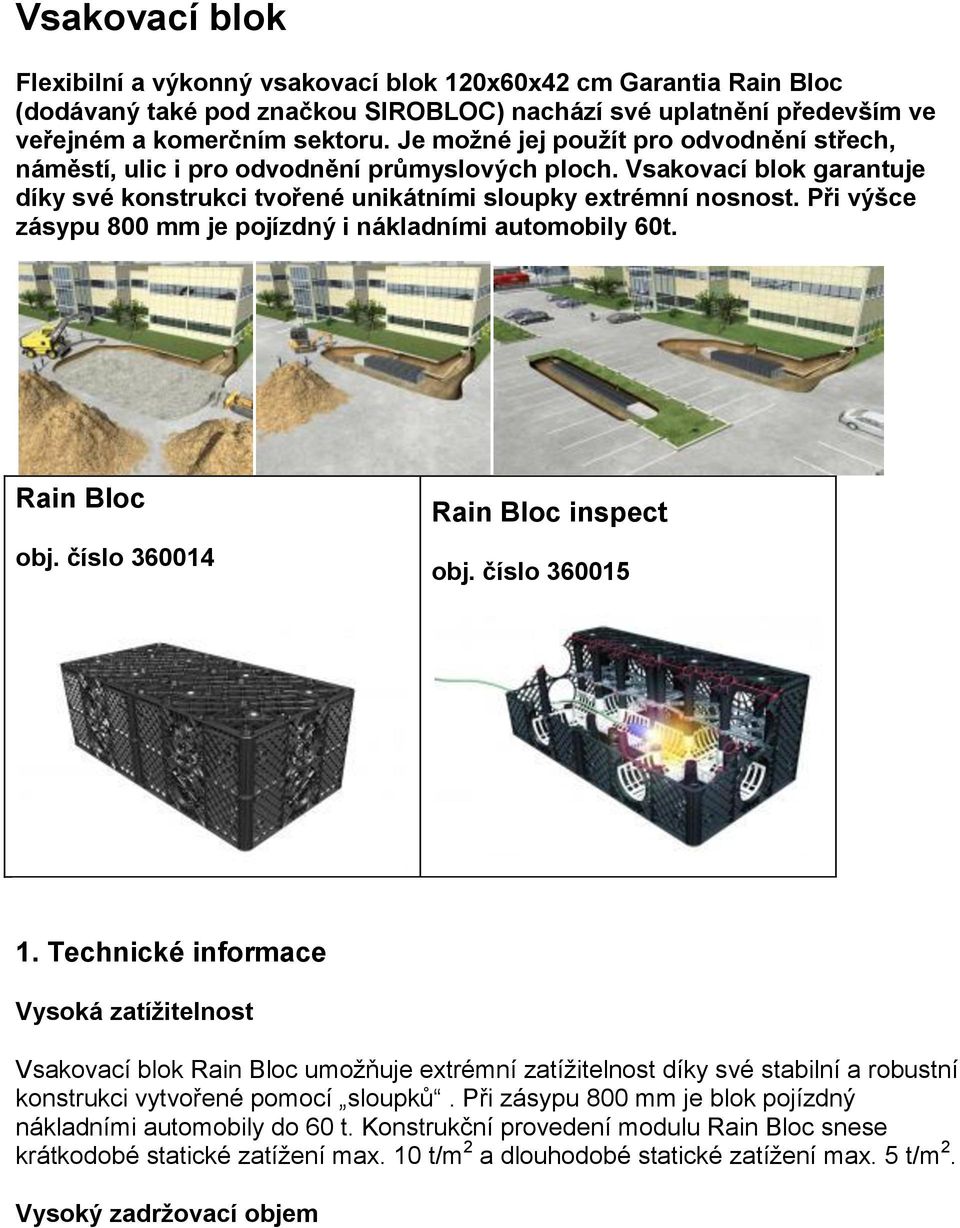

1 Vsakovací blok Flexibilní a výkonný vsakovací blok 120x60x42 cm Garantia Rain Bloc (dodávaný také pod značkou SIROBLOC) nachází své uplatnění především ve veřejném a komerčním sektoru. Je možné jej použít pro odvodnění střech, náměstí, ulic i pro odvodnění průmyslových ploch. Vsakovací blok garantuje díky své konstrukci tvořené unikátními sloupky extrémní nosnost. Při výšce zásypu 800 mm je pojízdný i nákladními automobily 60t. Rain Bloc obj. číslo Rain Bloc inspect obj. číslo Technické informace Vysoká zatížitelnost Vsakovací blok Rain Bloc umožňuje extrémní zatížitelnost díky své stabilní a robustní konstrukci vytvořené pomocí sloupků. Při zásypu 800 mm je blok pojízdný nákladními automobily do 60 t. Konstrukční provedení modulu Rain Bloc snese krátkodobé statické zatížení max. t/m 2 a dlouhodobé statické zatížení max. 5 t/m 2. Vysoký zadržovací objem

2 Každý vsakovací blok Garantia Rain Bloc disponuje více než 3krát vyšším zadržovacím objemem než běžný výkop naplněný štěrkem. Jeden blok o hmotnosti 15 kg tak nahradí cca 800 kg štěrku a 36 m drenážního potrubí. Cenově efektivní Se vsakovacím blokem Garantia Rain Bloc, díky úsporám na výkopových pracích a příznivém poměru cena / výkon oproti běžnému výkopu vyplněného štěrkem, vždy ušetříte. Libovolná velikost Vsakovací bloky Garantia Rain Bloc mohou být sestaveny do libovolně dlouhých řad nebo formátů v jedné až pěti vrstvách, podle místních potřeb a po třebné zadržovací kapacity. Systémem vsakovacích bloků mohou být vybaveny veškeré i velké objekty jako nákupní centra a stadiony. Možnost inspekce a čištění Pro možnost inspekce a čištění byl vyvinut nový Vsakovací blok Garantia inspect, který splňuje požadavky potřeby moderní společnosti. Tento "čistící a revizní kus" lze libovolně kombinovat se Vsakovacími bloky Garantia, jelikož parametry bloků jsou totožné. Proti případnému zanesení systému kaly apod. musí být v každém případě na vstupu nainstalováno filtrační zařízení.

3 Všesměrové proudění Speciální konstrukce vsakovacích bloků zajišťuje trvale vysoký vsakovací výkon ve všech směrech a není třeba řešit drenážní vrstvu pod a nad vsakovacím objektem, jako u voštinových bloků - ZNAČNÁ ÚSPORA NÁKLADŮ! 2. Technická data Celkový objem 300 litrů Retenční objem 285 litrů Délka 1200 mm Šířka 600 mm Výška 420 mm Připojení Hmotnost Materiál Objednací číslo 6 x DN 0 6 x DN x DN 150 DN 200, DN 250, DN 300, DN 400 přes vstupní adaptér cca 15 kg 0% Polypropylen (PP)

4 Rain Bloc Objednací číslo Rain Bloc inspect Maximální překrytí zeminou a hloubka instalace Zatížení Rain Bloc - vysoké zatížení Krátkodobě Dlouhodobě max. t/m 2 max. 5 t/m 2 Zatížení os. automobily (bez pojezdu) 250 mm 2750 mm

5 (spodní okraj) Zatížení nákl. automobily 12 t (spodní okraj) 500 mm 2750 mm Zatížení nákl. automobily 30 t (spodní okraj) 500 mm 2500 mm Zatížení nákl. automobily 40 t (pouze pro slabý provoz) (spodní okraj) 500 mm 2250 mm Zatížení nákl. automobily 60 t (pouze pro slabý provoz) (spodní okraj) 800 mm 2000 mm 3. Řešení vsakovacích systémů Garantia Rain Bloc umožňuje výstavbu systémů pro zachycení a vsakování dešťové vody. Konstrukce jednotlivých modulů šetří místo při instalaci a vyžaduje jen minimální překrytí zeminou. Povrch nad zařízením Rain Bloc může být pojízdný motorovými vozidly. Je však nutno provést přesný výpočet dle ATV-DVWK-A 138 nebo podle příslušných platných technických předpisů daného státu. Aby se zamezilo hromadění kalu v systému, musí být vsakovací systém vybaven filtrem. Systém vyžaduje odbornou instalaci. Výběr umístění

6 Vzdálenost vsakovacího systému od podsklepených objektů v okolí by měla být zvolena dle následujícího klíče: k v koeficient vsaku v m.s -1 h rozdíl výšek mezi maximální hladinou vody ve vsakovacím zařízení Y 1 a úrovní podzemního podlaží Y 2 v m. Pokud se maximální hladina vody ve vsakovacím zařízení Y 1 nachází pod úrovní podlahy nejnižšího podlaží Y 2, dosazuje se do vztahu h = 0 m. X 2 rozšíření dna výkopu v m Odstup spodní hrany vsakovací nádrže od hladiny spodní vody minimálně 1 m. Vzdálenost od stávajícího nebo plánovaného stromoví musí odpovídat minimálně očekávanému průměru koruny vzrostlého stromu. Instalace přívodního a větracího potrubí

7 Přívodní a větrací potrubí bude připojeno k zařízení v navržené poloze na jeho straně. Za tím účelem je třeba odstranit plastová žebra. Trubky musí zasahovat asi 200 mm dovnitř modulů. V případě rozsáhlejší pokládky modulů je nezbytné napojit několik přívodních trubek tak, aby voda stejnoměrně vtékala dovnitř (odbočkami ze souběžně vedeného přívodního potrubí větší dimenze). Instalace vsakovací galerie Rain Bloc 1. Na rovné dno výkopu se položí propustná geotextilie s přesahem 500 mm. 2. Na tyto pásy se vyskládají jednotlivé moduly, a to vždy horizontálně. Bloky nesmí být nikdy instalována nastojato. 3. Jednotlivé bloky se k sobě navzájem spojí pomocí spojovacích prvků. Pro podélné i příčné spojení jsou vždy potřeba 4 spojovací prvky. 4. U systému, který je tvořen z několika vrstev, se musí jednotlivé bloky vzájemně překřížit střídavě v podélném i příčném směru (jako u pokládky cihel), aby se zachovala stabilita systému. 5. Před obsypem musí být celá galerie pečlivě pokryta geotextilií, proto musí být přesahy jednotlivých pásů minimálně 500 mm. 6. Poté se výkop rovnoměrně v jednotlivých vrstvách zasype a současně se zásyp zhutní. 4. Řešení retenčních nádrží Retenční nádrž lze řešit jako izolovanou (vsakovací bloky jsou "obaleny" hydroizolační fólií), často je však výhodnější kombinované řešení současně se vsakem. V případě použití hydroizolační fólie je nutné její oboustranné krytí geotextilií z důvodu ochrany proti poškození. Na výstupu je umístěna šachta s regulovaným odtokem. 5. Řešení obřích zásobníků Akumulační nádrž je řešena jako izolovaná retenční nádrž. Čerpání vody umožňuje čerpací šachta propojená s nádrží v její spodní části (na principu spojených nádob), k tomuto účelu lze použít například běžnou plastovou revizní kanalizační šachtu. Schéma vsakovací galerie Schéma obřího zásobníku

8 Schéma retenční nádrže Schéma obřího zásobníku 6. Příslušenství Položka Objednací číslo Obrázek Odvětrávací hlavice DN Spojovací prvky Geotextilie 220 g/m Podzemní filtrační šachta s litinovým poklopem Šachta s regulovaným odtokem s litinovým poklopem
