1 Pokyny pro instalaci Pokyny pro instalaci systému TreeParker říjen 2016

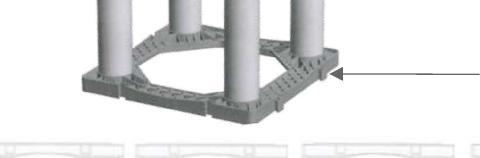

2 Komponenty systému TreeParker Víko TreeParker Rám (vrchní díl) TreeParker 4 sloupky TreeParker Rám (spodní podstava) TreeParker 2

3 Komponenty systému TreeParker

4 Komponenty systému TreeParker 4

5 Komponenty systému TreeParker Variabilní délka Standardní výšky systému: 40 cm 80 cm 120 cm

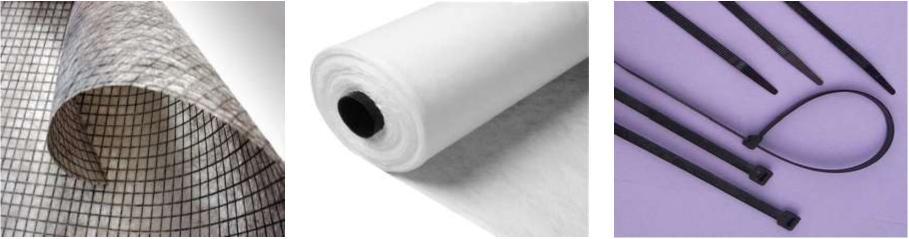

6 Komponenty systému TreeParker TreeParker geosíťovina kombi Šířka role TreeParker geotextilie Šířka role 525 cm TreeParker vázací pásky Délka 300mm 6

7 Komponenty systému TreeParker Panely pro vedení kořenů Výšky: 30, 45, 60cm

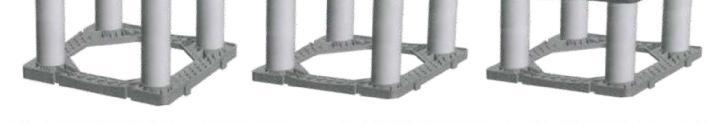

8 Systémové výšky TreeParker 120 cm 80 cm 40 cm Na požádání: variabilní výšky cm 8

9 Optimální hloubka výkopu pro maximální zatížení na nápravu 15 tun Asfalt, dlažba Kamenivo Beton

10 Rozměry rozložení systému TreeParker Mezery: Standard 5 cm Spojené nebo samostatně stojící Vázání do bloku nebo s odsazením Oblouky: Vnitřní poloměr > 5 m 0 mm až 75 mm 10

11 Co je třeba pro instalaci systému TreeParker Produkty dodávané společností GreenMax Víko TreeParker Rám TreeParker Sloupky TreeParker Hřeby TreeParker Kombi geosíťovina TreeParker Stahovací pásky Panely pro vedení kořenů Sekundární produkty ** Provzdušňovací systém * Zavlažovací systém * Drenážní systém * Kontrolní stoupačky * Mřížka kolem stromu * Kotevní systém pro kořenový bal * Jiné potřebné produkty Geotextilie * Výsadbová půda pro výplň systému TreeParker * Mulčová vrstva pro výplň systému TreeParker * Zásypový materiál kolem systému TreeParker Podkladní štěrková vrstva - pod systém TreeParker - nad systém TreeParker * Také k dostání u spol. GreenMax ** Sekundární produkty viz stavební dokumentace.

12 Co je třeba pro instalaci systému TreeParker Požadavky na vybavení Deskový zhutňovač Vibrační pěch Výkopové zařízení - dostatečný dosah rotační rozsah Laserové nebo jiné vhodné měřicí zařízení Příprava před instalací Dělníci na místě musí mít přístup: - k pokynům pro instalaci systému TreeParker - k výkresům - půdorysům a řezům 12

13 Určení rozměrů oblasti systému TreeParker Pro dostatečný pracovní prostor při pokládce je třeba, aby výkop přesahoval samotné rozměry pokládky na všech stranách minimálně o 300 mm. POZOR: přesah výkopu 300 mm

14 Výkop pro systém TreeParker Ujistěte se, že je výkop dostatečně hluboký pro pokládku podkladního kameniva, systému TreeParker a zpevnění (dlažby). Zhutněte dno výkopu (podloží) před pokládkou geotextilie a podkladního kameniva 14

15 Pokládka geotextilie Před pokládkou podkladního kameniva položte na zhutněné podloží geotextilii. Geotextilie je důležitou složkou celého systému TreeParker a je nezbytná pro vytvoření jednotného, stabilního podkladu.

16 Pokládka a zhutnění podkladní vrstvy kameniva Položte na geotextilii podkladní kamenivo v potřebné tloušťce. Zhutněte podkladní kamenivo na 95 % hustoty Proctor Standard nebo podle specifikace 16

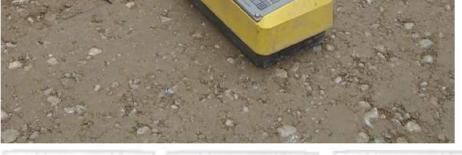

17 Kontrola kvality Před pokládkou samotného systému TreeParker je povinností zhotovitele, investora, zástupce investora, inženýra nebo geotechnického konzultanta ověřit, že podklad je zhotoven v souladu se specifikovanými požadavky.

18 Pokládka podstav rámů Vyznačte vnitřní rozměry otvoru pro strom 18

19 Upozornění pro obrubníky Ujistěte se, že obrubník nebo zesílené zpevnění na hraně otvoru pro strom je plně podepřené konstrukcí systému TreeParker

20 Rozvržení systému (1) Umístěte rámy kolem otvorů pro stromy (2) Umístění rámů mezi otvory pro stromy přizpůsobte prostoru 20

21 Pokládka podstav Systém TreeParker instalovaný s mezerami až 75 mm. Rámy TreeParker mohou být vzájemně spojeny Proveďte pokládku podstav rámů TreeParker podle návrhu

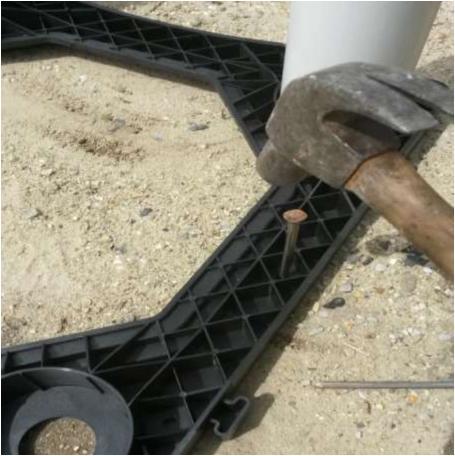

22 Ukotvení podstavy Pokud nejsou rámy Treeparker spojeny horizontálně, použijte hřeby pro ukotvení rámů k podkladu. Použijte minimální 2 hřeby na rám. Poznámka: pokud nelze použít hřeby (na střešní zahradě...), použijte dřevěné distanční vložky. 22

23 Připojení sloupků k podstavám rámů Zatlačte sloupky do podstavy. Než začnete systém zaplňovat půdou, připojte vrchní části rámů, aby se zachovala pozice sloupků.

24 Instalace kombi síťoviny TreeParker Proveďte pokládku vyztužené geotextilie po celém obvodu systému TreeParker Geosíťovina TreeParker kombi zadrží půdu uvnitř systému, aniž by bránila pohybu vody a vzduchu ze systému a do systému. 24

25 Manipulace s kombi síťovinou TreeParker Zajistěte přesah > 150mm u spodní hrany systému. Zajistěte přesah 300mm u horní hrany systému. Připojte geosíťovinu k rámu pomocí stahovacího pásku, ve vzdálenosti po 1 m Na konci/začátku zajistěte přesah > 500 mm

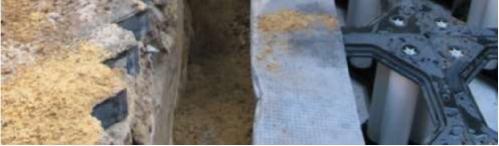

26 Pokládka první vrstvy zásypu Abyste zajistili polohu geosíťoviny, proveďte zásyp zásypovým materiálem. Maximální výška vrstvy se řídí maximální výškou vrstvy, kterou ještě lze zhutnit, podle předpisů na stavbě. Upozornění: zásyp zatím ještě nezhutňujte! 26

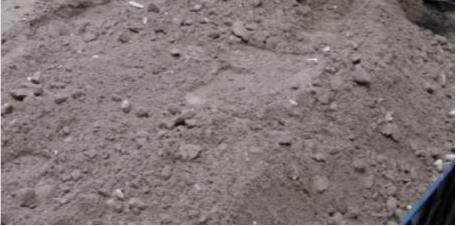

27 Pokládka první vrstvy výsadbové zeminy Proveďte pokládku výsadbové zeminy zhruba do stejné výšky jako zásypový materiál. Vrstvu vyrovnejte a zhutněte pošlapáním. (zhutnění půdy 1-1,5 Mpa)

28 Zhutnění první vrstvy zásypového materiálu Po pokládce zeminy do stejné výšky jako zásypový materiál a po jejím zhutnění pošlapáním zhutněte zásypový materiál na požadovanou míru zhutnění. Upozornění: Zabraňte tomu, aby hutnicí stroje přišly do přímého styku se sloupky, aby nedošlo k jejich poškození. 28

29 Zaplnění systému Po pokládce a zhutnění zásypového materiálu do výšky půdy uvnitř buněk opakujte proces pokládky vrstvy zásypového materiálu po obvodu a zeminy uvnitř buněk.

30 Uzavření systému Vyrovnejte zeminu. Očistěte rámy. Připojte víka. Zachovejte vzduchovou mezeru 3 až 8 cm 30

31 Pokládka geotextilie na systém TreeParker Zakryjte rámy TreeParker geotextilií. Upozornění: Položte geotextilii tak, aby zakrývala také oblast zásypového materiálu

32 Pokládka obrubníků po obvodu otvorů pro stromy Beton; prefabrikáty nebo monolitický beton Ocelové obrubníky 32

33 Instalace panelů pro vedení kořenů Vytvořte co největší kruh uvnitř otvoru pro strom

34 Pokládka podkladního kameniva Proveďte pokládku kameniva z místa mimo prostoru systému. Začněte na jednom konci a postupujte plynule ke druhém konci. Díky tomu zůstane geotextilie volná a může se zatáhnout do mezer mezi víky. Upozornění: Nepojíždějte s technikou po systému TreeParker. Dokud nebude položena finální povrchová vrstva zpevnění, nedosahuje systém své plné nosnosti. 34

35 Zhutnění podkladního kameniva Zhutněte podkladní vrstvu kameniva podle specifikace pomocí techniky o hmotnosti do 500 kg.

36 Pokládka zpevnění (dlažby) Děkujeme Vám jménem stromů. 36
