TTK 400 NÁVOD K OBSLUZE VYSOUŠEČ VZDUCHU TRT-BA-TTK400-TC-001-CS

Transkript

1 TTK 400 CS NÁVOD K OBSLUZE VYSOUŠEČ VZDUCHU TRT-BA-TTK400-TC-00-CS

2

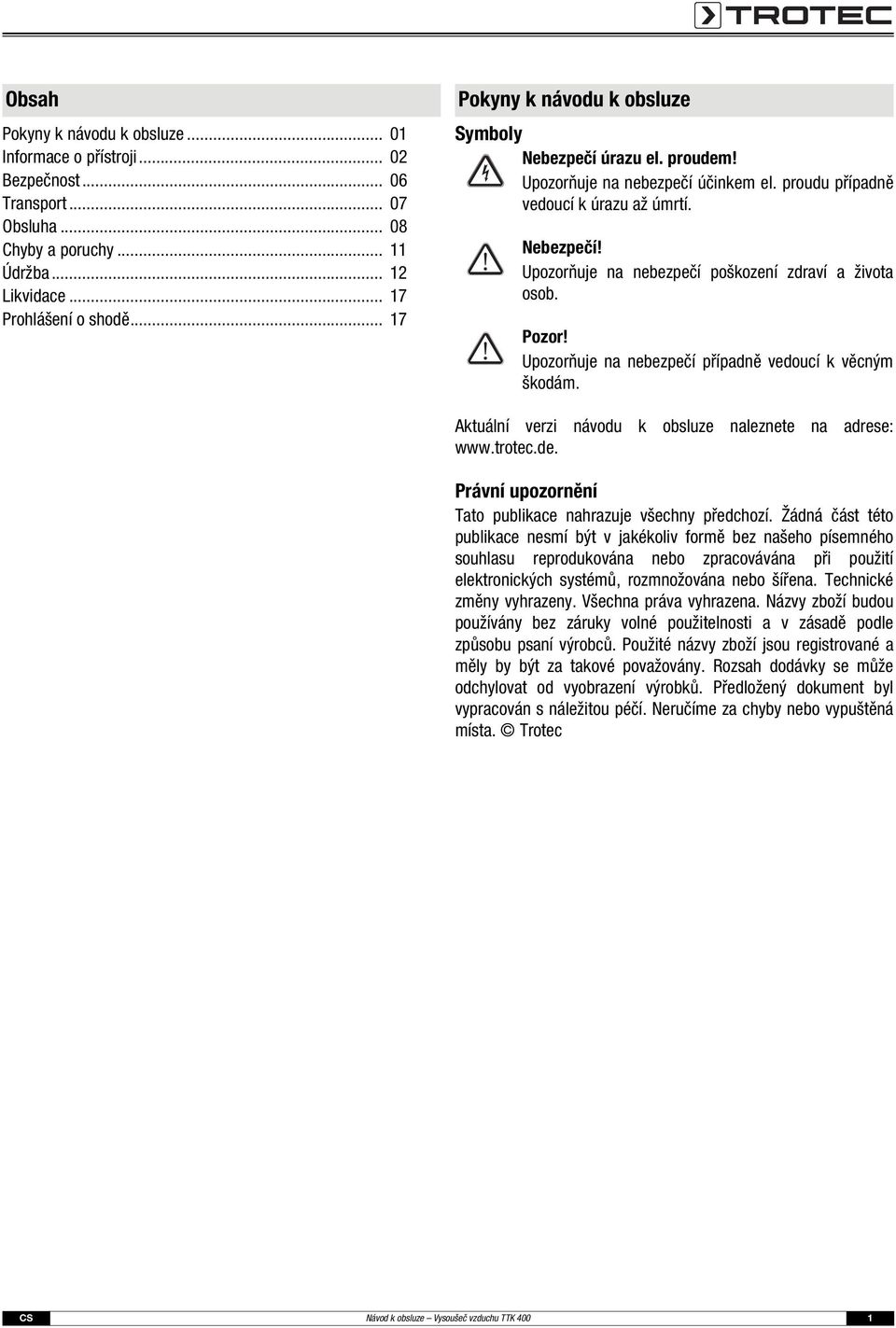

3 Obsah Pokyny k návodu k obsluze... 0 Informace o přístroji... 0 Bezpečnost Transport Obsluha Chyby a poruchy... Údržba... Likvidace... 7 Prohlášení o shodě... 7 Pokyny k návodu k obsluze Symboly Nebezpečí úrazu el. proudem! Upozorňuje na nebezpečí účinkem el. proudu případně vedoucí k úrazu až úmrtí. Nebezpečí! Upozorňuje na nebezpečí poškození zdraví a života osob. Pozor! Upozorňuje na nebezpečí případně vedoucí k věcným škodám. Aktuální verzi návodu k obsluze naleznete na adrese: Právní upozornění Tato publikace nahrazuje všechny předchozí. Žádná část této publikace nesmí být v jakékoliv formě bez našeho písemného souhlasu reprodukována nebo zpracovávána při použití elektronických systémů, rozmnožována nebo šířena. Technické změny vyhrazeny. Všechna práva vyhrazena. Názvy zboží budou používány bez záruky volné použitelnosti a v zásadě podle způsobu psaní výrobců. Použité názvy zboží jsou registrované a měly by být za takové považovány. Rozsah dodávky se může odchylovat od vyobrazení výrobků. Předložený dokument byl vypracován s náležitou péčí. Neručíme za chyby nebo vypuštěná místa. Trotec CS Návod k obsluze Vysoušeč vzduchu TTK 400

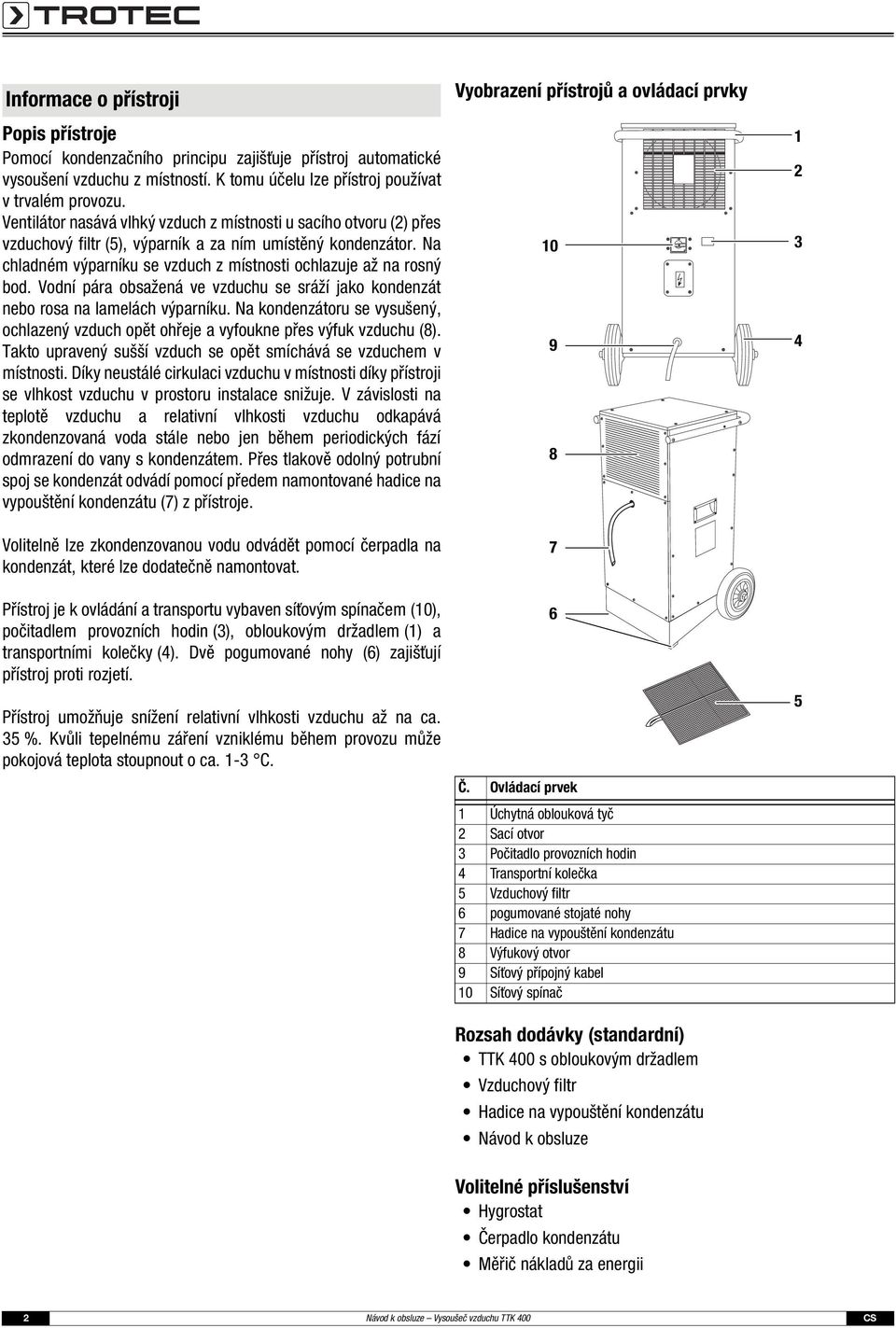

4 Informace o přístroji Popis přístroje Pomocí kondenzačního principu zajišťuje přístroj automatické vysoušení vzduchu z místností. K tomu účelu lze přístroj používat v trvalém provozu. Ventilátor nasává vlhký vzduch z místnosti u sacího otvoru () přes vzduchový filtr (5), výparník a za ním umístěný kondenzátor. Na chladném výparníku se vzduch z místnosti ochlazuje až na rosný bod. Vodní pára obsažená ve vzduchu se sráží jako kondenzát nebo rosa na lamelách výparníku. Na kondenzátoru se vysušený, ochlazený vzduch opět ohřeje a vyfoukne přes výfuk vzduchu (8). Takto upravený sušší vzduch se opět smíchává se vzduchem v místnosti. Díky neustálé cirkulaci vzduchu v místnosti díky přístroji se vlhkost vzduchu v prostoru instalace snižuje. V závislosti na teplotě vzduchu a relativní vlhkosti vzduchu odkapává zkondenzovaná voda stále nebo jen během periodických fází odmrazení do vany s kondenzátem. Přes tlakově odolný potrubní spoj se kondenzát odvádí pomocí předem namontované hadice na vypouštění kondenzátu (7) z přístroje. Vyobrazení přístrojů a ovládací prvky Volitelně lze zkondenzovanou vodu odvádět pomocí čerpadla na kondenzát, které lze dodatečně namontovat. 7 Přístroj je k ovládání a transportu vybaven síťovým spínačem (0), počitadlem provozních hodin (3), obloukovým držadlem () a transportními kolečky (4). Dvě pogumované nohy (6) zajišťují přístroj proti rozjetí. Přístroj umožňuje snížení relativní vlhkosti vzduchu až na ca. 35 %. Kvůli tepelnému záření vzniklému během provozu může pokojová teplota stoupnout o ca. -3 C. 6 Č. Ovládací prvek Úchytná oblouková tyč Sací otvor 3 Počitadlo provozních hodin 4 Transportní kolečka 5 Vzduchový filtr 6 pogumované stojaté nohy 7 Hadice na vypouštění kondenzátu 8 Výfukový otvor 9 Síťový přípojný kabel 0 Síťový spínač 5 Rozsah dodávky (standardní) TTK 400 s obloukovým držadlem Vzduchový filtr Hadice na vypouštění kondenzátu Návod k obsluze Volitelné příslušenství Hygrostat Čerpadlo kondenzátu Měřič nákladů za energii Návod k obsluze Vysoušeč vzduchu TTK 400 CS

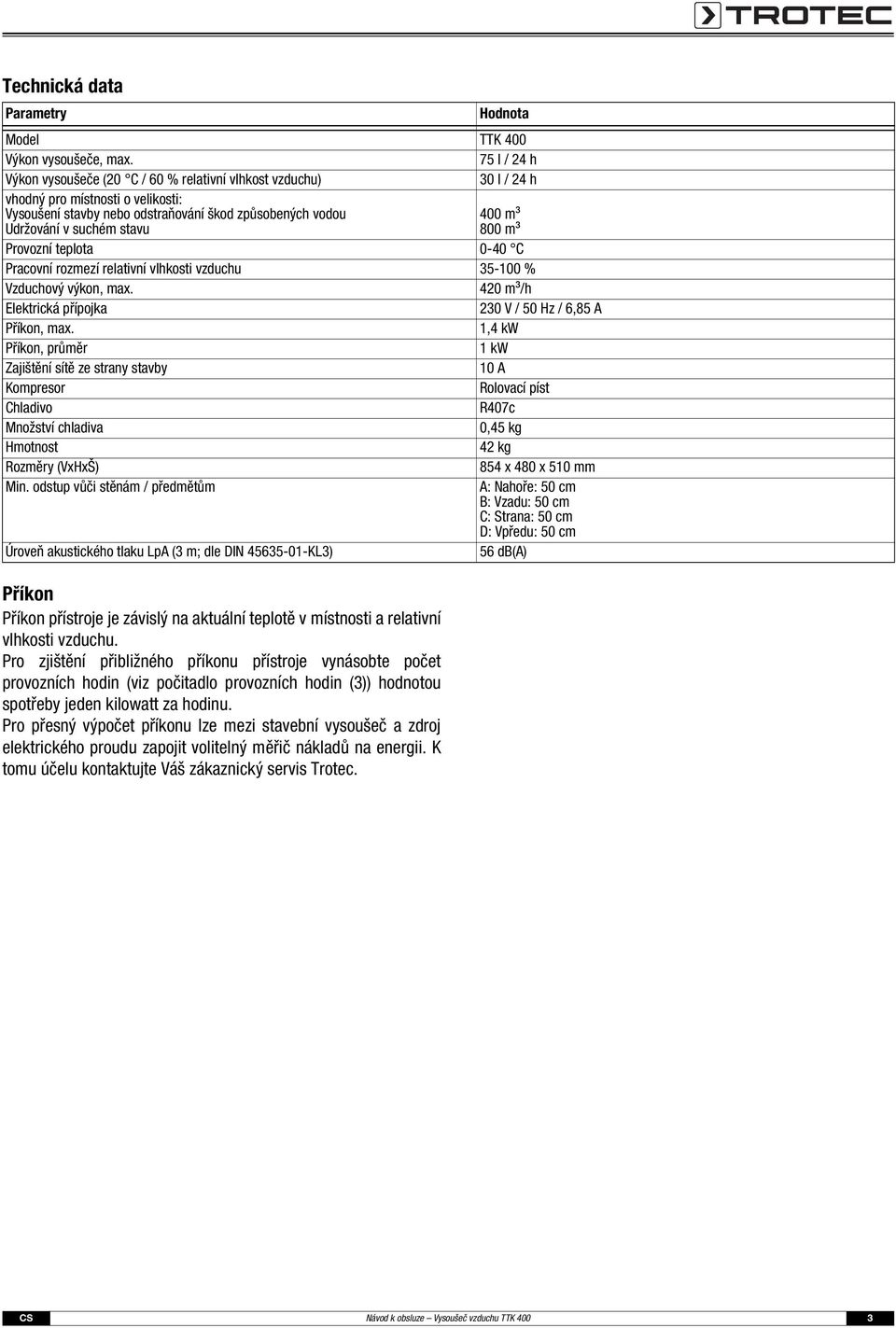

5 Technická data Parametry Příkon Příkon přístroje je závislý na aktuální teplotě v místnosti a relativní vlhkosti vzduchu. Pro zjištění přibližného příkonu přístroje vynásobte počet provozních hodin (viz počitadlo provozních hodin (3)) hodnotou spotřeby jeden kilowatt za hodinu. Pro přesný výpočet příkonu lze mezi stavební vysoušeč a zdroj elektrického proudu zapojit volitelný měřič nákladů na energii. K tomu účelu kontaktujte Váš zákaznický servis Trotec. Hodnota Model TTK 400 Výkon vysoušeče, max. 75 l / 4 h Výkon vysoušeče (0 C / 60 % relativní vlhkost vzduchu) 30 l / 4 h vhodný pro místnosti o velikosti: Vysoušení stavby nebo odstraňování škod způsobených vodou Udržování v suchém stavu 400 m³ 800 m³ Provozní teplota 0-40 C Pracovní rozmezí relativní vlhkosti vzduchu % Vzduchový výkon, max. 40 m³/h Elektrická přípojka 30 V / 50 Hz / 6,85 A Příkon, max.,4 kw Příkon, průměr kw Zajištění sítě ze strany stavby 0 A Kompresor Rolovací píst Chladivo R407c Množství chladiva 0,45 kg Hmotnost 4 kg Rozměry (VxHxŠ) 854 x 480 x 50 mm Min. odstup vůči stěnám / předmětům A: Nahoře: 50 cm B: Vzadu: 50 cm C: Strana: 50 cm D: Vpředu: 50 cm Úroveň akustického tlaku LpA (3 m; dle DIN KL3) 56 db(a) CS Návod k obsluze Vysoušeč vzduchu TTK 400 3

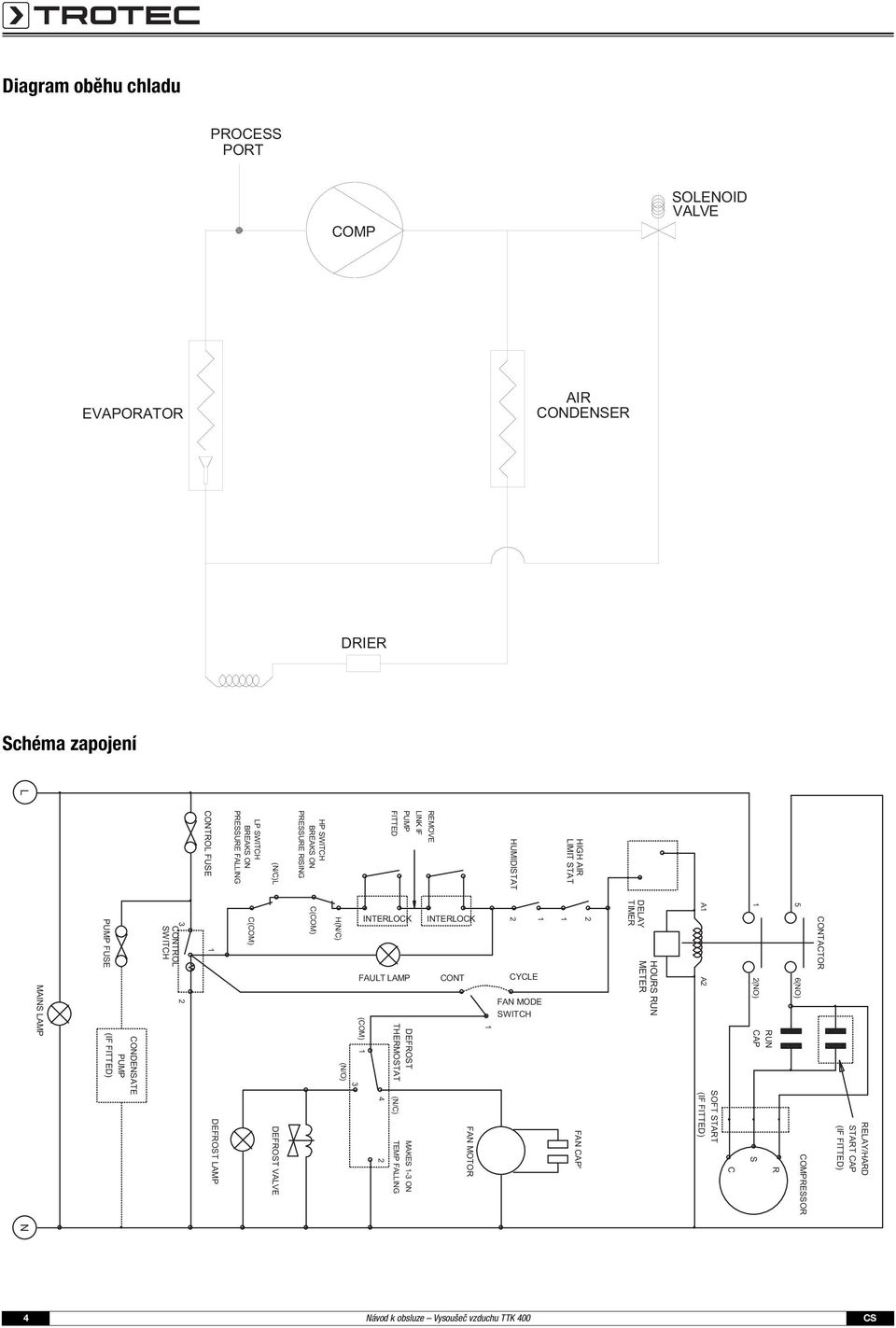

6 Diagram oběhu chladu PROCESS PORT COMP SOLENOID VALVE EVAPORATOR AIR CONDENSER DRIER Schéma zapojení L N MAINS LAMP PUMP FUSE CONDENSATE PUMP (IF FITTED) CONTROL SWITCH 3 CONTROL FUSE DEFROST LAMP LP SWITCH BREAKS ON PRESSURE FALLING C(COM) (N/C)L DEFROST VALVE HP SWITCH BREAKS ON PRESSURE RISING C(COM) H(N/C) (N/O) 3 INTERLOCK 4 FITTED PUMP FAULT LAMP (COM) DEFROST THERMOSTAT (N/C) TEMP FALLING MAKES -3 ON LINK IF REMOVE INTERLOCK CONT FAN MOTOR HUMIDISTAT CYCLE FAN MODE SWITCH HIGH AIR LIMIT STAT FAN CAP' DELAY TIMER HOURS RUN METER A A SOFT START (IF FITTED) C (NO) RUN CAP S R 5 6(NO) COMPRESSOR CONTACTOR RELAY/HARD START CAP (IF FITTED) 4 Návod k obsluze Vysoušeč vzduchu TTK 400 CS

7 DO NOT SCALE PRINT N 30V L ASPEN PUMP KIT OPTION ISOLATOR LOW ON/OFF SWITCH ASPEN LEVEL PUMP FLOAT SWITCH TB8 HARD START CAP HUMIDISTAT IF FITTED IF FITTED M/C COMPRESSOR PLUG RUN CAP REMOVE & REPLACE WITH PUMP PLUG IF FITTED HIGH LEVEL C TB TB FLOAT PUMP SWITCH R PLUG TB9 PURGE PUSH BUTTON kw HOURS METER MOTOR FAN 4 DEFROST 3 CONTROL STAT SOLENOID VALVE 394 KW 9/0/0 ISS C/N APPD DATE DRAWING CHANGE MATERIAL FINISH IF IN DOUBT ASK 3rd ANGLE PROJECTION DRG No. D GREY.0 BLUE.0 BLUE.0 RED.0 LINK ALL SHARP EDGES AND BURRS TO BE REMOVED TOLERANCE UNLESS SPECIFIED TITLE SHT No. CONT' DRAWN APPROVED DATE SCALE HOLES TO BS 4500 E INSPECTION LEVEL DIMS DRG No. D35353 S 4 3 GREY.0 WHITE.0 N L OUT IN L BLUE.0 BLACK BLACK BROWN BLUE GREEN/YELLOW PLUG SOCKET ASPEN PUMP KIT IF FITTED BLACK PURGE HIGH LEVEL SWITCH BLACK FLOAT SWITCH BROWN BROWN LOW LEVEL FLOAT SWITCH BLACK RED BLUE ASPEN GREEN/YELLOW PUMP 3 4 kw HOURS METER WHITE.0 BROWN.0 BLUE.0 GREEN/YELLOW.0 TB0 BROWN.0 COMPRESSOR 3 4 REMOVE PLUG AND FIT PUMP KIT PLUG IF FITTED SOLENOID VALVE BLUE.5 BROWN.5 BLACK.0 FAN MOTOR ISOLATOR DEFROST CONTROL STAT C KLIXON R S BASE PLATE EARTH BLUE.0 COMPRESSOR BLUE.0 BLUE,0 HARD PINK.0 LINK START REMOVE WHEN HUMIDISTAT FITTED CAPACITOR CAP' (RUN) IF FITTED WHITE.0 BROWN BLUE,0 BLACK,0 PINK,0 GREEN/YELLOW.5 BLUE,0 BLUE,0 RED.0 ORANGE.0 HUMIDISTAT KIT WHITE.0 FLYING LEAD (SA643570) OPTION FLYING LEAD WHITE.0 WHITE V MAINS SUPPLY BLUE FLYING LEAD BLUE FLYING LEAD BLUE FLYING LEAD BROWN FLYING LEAD GREEN/YELLOW FLYING LEAD GREEN/YELLOW.5 RED.0 BROWN.0 ORANGE.0 BLUE.0 RED.0 L N E BROWN.5 RED.0 BLUE.0 BLUE.5 GREEN/YELLOW.5 BLACK.0 0 WIRING DIAGRAM / KW 9/0/0 N/A LABEL D35353 ISS INITIAL ISSUE CS Návod k obsluze Vysoušeč vzduchu TTK 400 5

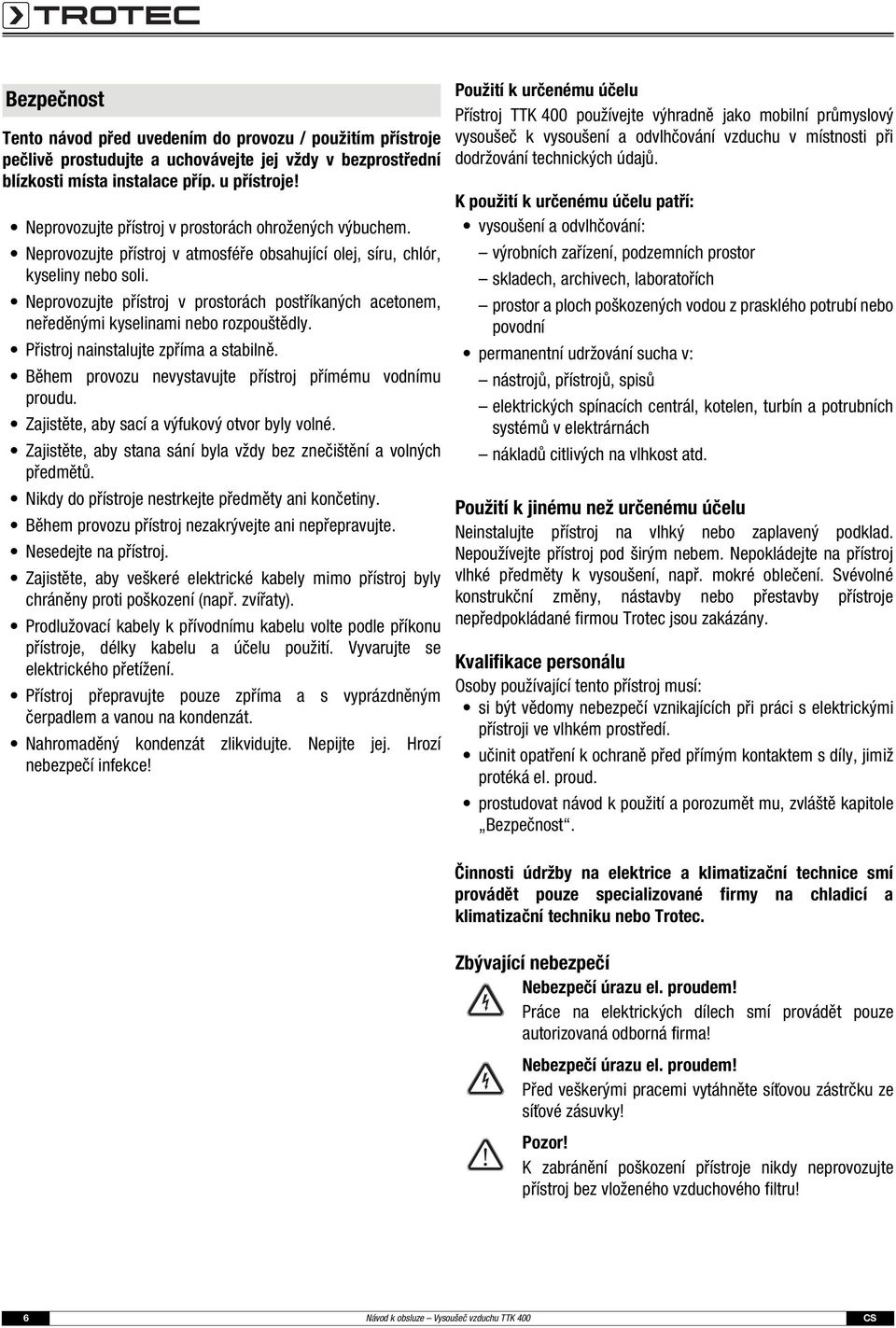

8 Bezpečnost Tento návod před uvedením do provozu / použitím přístroje pečlivě prostudujte a uchovávejte jej vždy v bezprostřední blízkosti místa instalace příp. u přístroje! Neprovozujte přístroj v prostorách ohrožených výbuchem. Neprovozujte přístroj v atmosféře obsahující olej, síru, chlór, kyseliny nebo soli. Neprovozujte přístroj v prostorách postříkaných acetonem, neředěnými kyselinami nebo rozpouštědly. Přistroj nainstalujte zpříma a stabilně. Během provozu nevystavujte přístroj přímému vodnímu proudu. Zajistěte, aby sací a výfukový otvor byly volné. Zajistěte, aby stana sání byla vždy bez znečištění a volných předmětů. Nikdy do přístroje nestrkejte předměty ani končetiny. Během provozu přístroj nezakrývejte ani nepřepravujte. Nesedejte na přístroj. Zajistěte, aby veškeré elektrické kabely mimo přístroj byly chráněny proti poškození (např. zvířaty). Prodlužovací kabely k přívodnímu kabelu volte podle příkonu přístroje, délky kabelu a účelu použití. Vyvarujte se elektrického přetížení. Přístroj přepravujte pouze zpříma a s vyprázdněným čerpadlem a vanou na kondenzát. Nahromaděný kondenzát zlikvidujte. Nepijte jej. Hrozí nebezpečí infekce! Použití k určenému účelu Přístroj TTK 400 používejte výhradně jako mobilní průmyslový vysoušeč k vysoušení a odvlhčování vzduchu v místnosti při dodržování technických údajů. K použití k určenému účelu patří: vysoušení a odvlhčování: výrobních zařízení, podzemních prostor skladech, archivech, laboratořích prostor a ploch poškozených vodou z prasklého potrubí nebo povodní permanentní udržování sucha v: nástrojů, přístrojů, spisů elektrických spínacích centrál, kotelen, turbín a potrubních systémů v elektrárnách nákladů citlivých na vlhkost atd. Použití k jinému než určenému účelu Neinstalujte přístroj na vlhký nebo zaplavený podklad. Nepoužívejte přístroj pod širým nebem. Nepokládejte na přístroj vlhké předměty k vysoušení, např. mokré oblečení. Svévolné konstrukční změny, nástavby nebo přestavby přístroje nepředpokládané firmou Trotec jsou zakázány. Kvalifikace personálu Osoby používající tento přístroj musí: si být vědomy nebezpečí vznikajících při práci s elektrickými přístroji ve vlhkém prostředí. učinit opatření k ochraně před přímým kontaktem s díly, jimiž protéká el. proud. prostudovat návod k použití a porozumět mu, zvláště kapitole Bezpečnost. Činnosti údržby na elektrice a klimatizační technice smí provádět pouze specializované firmy na chladicí a klimatizační techniku nebo Trotec. Zbývající nebezpečí Nebezpečí úrazu el. proudem! Práce na elektrických dílech smí provádět pouze autorizovaná odborná firma! Nebezpečí úrazu el. proudem! Před veškerými pracemi vytáhněte síťovou zástrčku ze síťové zásuvky! Pozor! K zabránění poškození přístroje nikdy neprovozujte přístroj bez vloženého vzduchového filtru! 6 Návod k obsluze Vysoušeč vzduchu TTK 400 CS

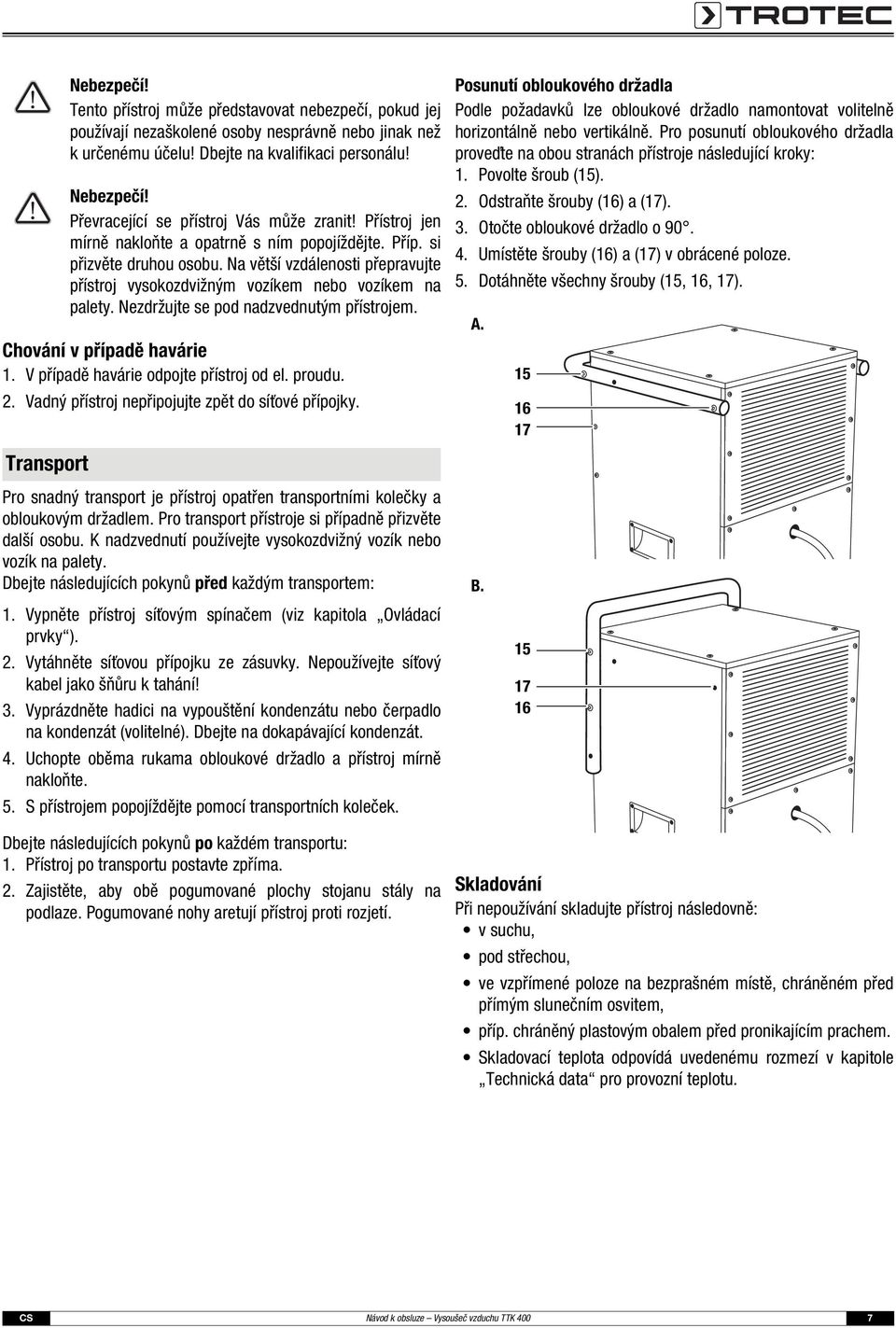

9 Nebezpečí! Tento přístroj může představovat nebezpečí, pokud jej používají nezaškolené osoby nesprávně nebo jinak než k určenému účelu! Dbejte na kvalifikaci personálu! Nebezpečí! Převracející se přístroj Vás může zranit! Přístroj jen mírně nakloňte a opatrně s ním popojíždějte. Příp. si přizvěte druhou osobu. Na větší vzdálenosti přepravujte přístroj vysokozdvižným vozíkem nebo vozíkem na palety. Nezdržujte se pod nadzvednutým přístrojem. Chování v případě havárie. V případě havárie odpojte přístroj od el. proudu.. Vadný přístroj nepřipojujte zpět do síťové přípojky. Transport Pro snadný transport je přístroj opatřen transportními kolečky a obloukovým držadlem. Pro transport přístroje si případně přizvěte další osobu. K nadzvednutí používejte vysokozdvižný vozík nebo vozík na palety. Dbejte následujících pokynů před každým transportem:. Vypněte přístroj síťovým spínačem (viz kapitola Ovládací prvky ).. Vytáhněte síťovou přípojku ze zásuvky. Nepoužívejte síťový kabel jako šňůru k tahání! 3. Vyprázdněte hadici na vypouštění kondenzátu nebo čerpadlo na kondenzát (volitelné). Dbejte na dokapávající kondenzát. 4. Uchopte oběma rukama obloukové držadlo a přístroj mírně nakloňte. 5. S přístrojem popojíždějte pomocí transportních koleček. Dbejte následujících pokynů po každém transportu:. Přístroj po transportu postavte zpříma.. Zajistěte, aby obě pogumované plochy stojanu stály na podlaze. Pogumované nohy aretují přístroj proti rozjetí. Posunutí obloukového držadla Podle požadavků lze obloukové držadlo namontovat volitelně horizontálně nebo vertikálně. Pro posunutí obloukového držadla proveďte na obou stranách přístroje následující kroky:. Povolte šroub (5).. Odstraňte šrouby (6) a (7). 3. Otočte obloukové držadlo o Umístěte šrouby (6) a (7) v obrácené poloze. 5. Dotáhněte všechny šrouby (5, 6, 7). A. B Skladování Při nepoužívání skladujte přístroj následovně: v suchu, pod střechou, ve vzpřímené poloze na bezprašném místě, chráněném před přímým slunečním osvitem, příp. chráněný plastovým obalem před pronikajícím prachem. Skladovací teplota odpovídá uvedenému rozmezí v kapitole Technická data pro provozní teplotu. CS Návod k obsluze Vysoušeč vzduchu TTK 400 7

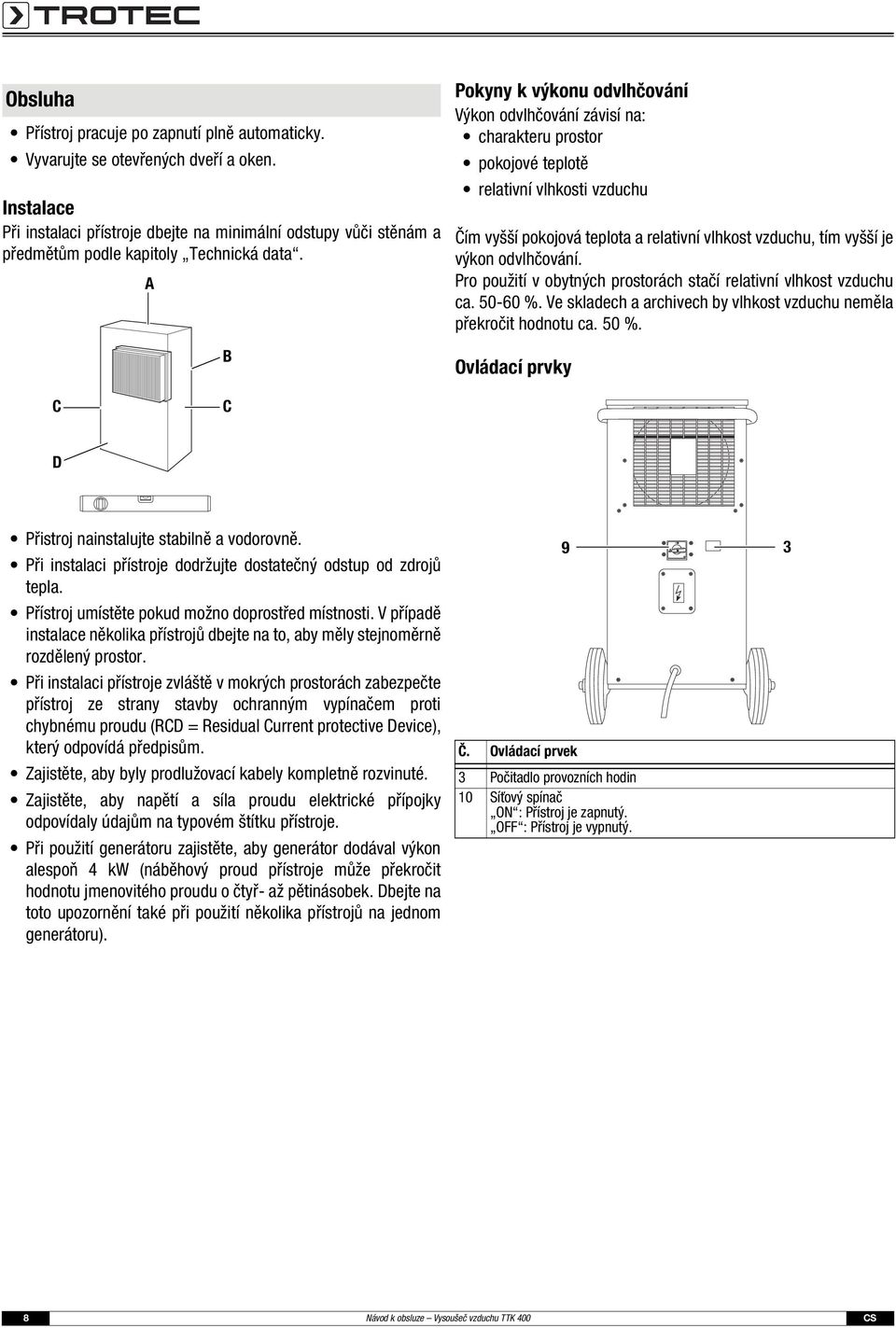

10 Obsluha Přístroj pracuje po zapnutí plně automaticky. Vyvarujte se otevřených dveří a oken. Instalace Při instalaci přístroje dbejte na minimální odstupy vůči stěnám a předmětům podle kapitoly Technická data. A B Pokyny k výkonu odvlhčování Výkon odvlhčování závisí na: charakteru prostor pokojové teplotě relativní vlhkosti vzduchu Čím vyšší pokojová teplota a relativní vlhkost vzduchu, tím vyšší je výkon odvlhčování. Pro použití v obytných prostorách stačí relativní vlhkost vzduchu ca %. Ve skladech a archivech by vlhkost vzduchu neměla překročit hodnotu ca. 50 %. Ovládací prvky C C D Přistroj nainstalujte stabilně a vodorovně. Při instalaci přístroje dodržujte dostatečný odstup od zdrojů tepla. Přístroj umístěte pokud možno doprostřed místnosti. V případě instalace několika přístrojů dbejte na to, aby měly stejnoměrně rozdělený prostor. Při instalaci přístroje zvláště v mokrých prostorách zabezpečte přístroj ze strany stavby ochranným vypínačem proti chybnému proudu (RCD = Residual Current protective Device), který odpovídá předpisům. Zajistěte, aby byly prodlužovací kabely kompletně rozvinuté. Zajistěte, aby napětí a síla proudu elektrické přípojky odpovídaly údajům na typovém štítku přístroje. Při použití generátoru zajistěte, aby generátor dodával výkon alespoň 4 kw (náběhový proud přístroje může překročit hodnotu jmenovitého proudu o čtyř- až pětinásobek. Dbejte na toto upozornění také při použití několika přístrojů na jednom generátoru). 9 Č. Ovládací prvek 3 Počitadlo provozních hodin 0 Síťový spínač ON : Přístroj je zapnutý. OFF : Přístroj je vypnutý. 3 8 Návod k obsluze Vysoušeč vzduchu TTK 400 CS

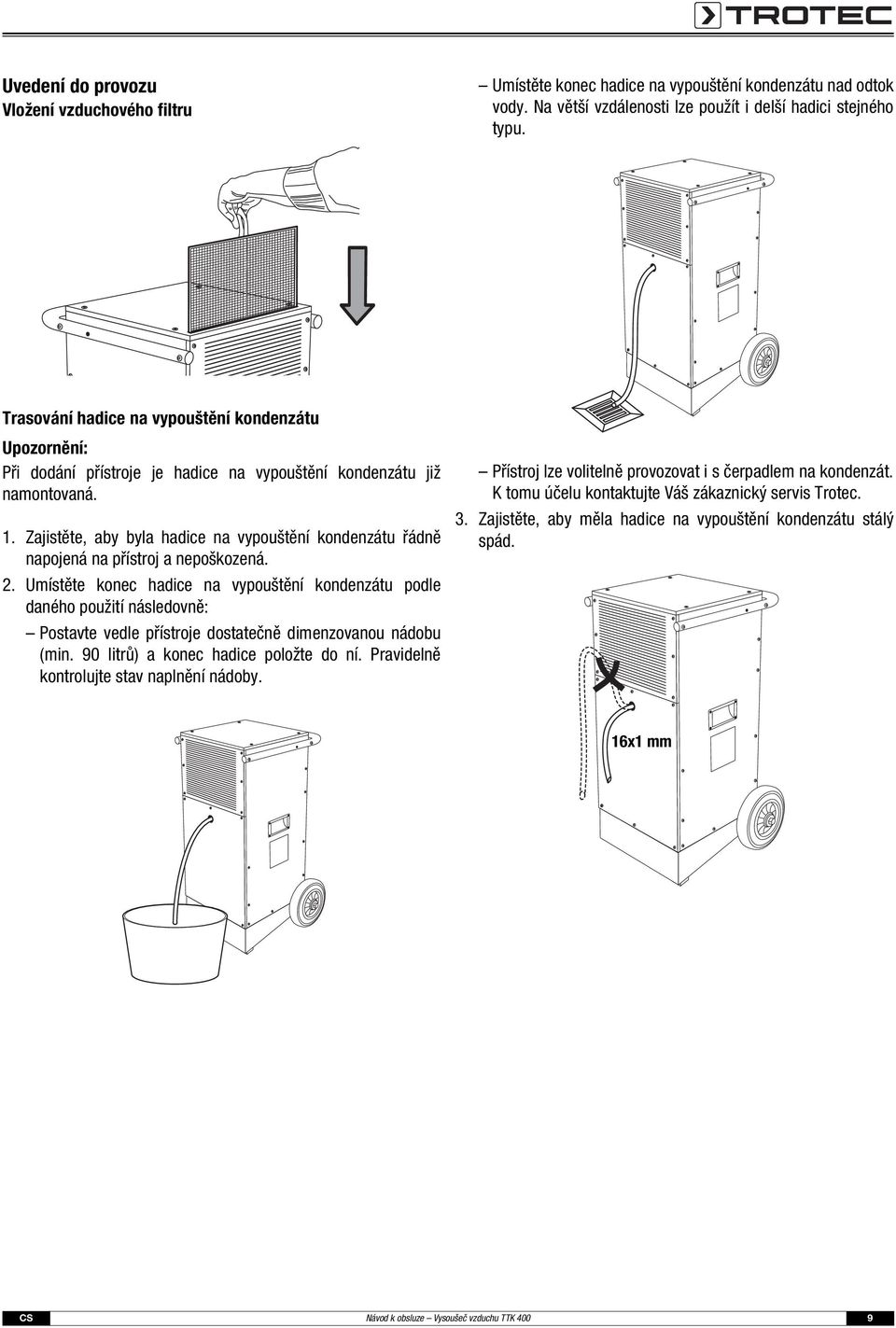

11 Uvedení do provozu Vložení vzduchového filtru Umístěte konec hadice na vypouštění kondenzátu nad odtok vody. Na větší vzdálenosti lze použít i delší hadici stejného typu. Trasování hadice na vypouštění kondenzátu Upozornění: Při dodání přístroje je hadice na vypouštění kondenzátu již namontovaná.. Zajistěte, aby byla hadice na vypouštění kondenzátu řádně napojená na přístroj a nepoškozená.. Umístěte konec hadice na vypouštění kondenzátu podle daného použití následovně: Postavte vedle přístroje dostatečně dimenzovanou nádobu (min. 90 litrů) a konec hadice položte do ní. Pravidelně kontrolujte stav naplnění nádoby. Přístroj lze volitelně provozovat i s čerpadlem na kondenzát. K tomu účelu kontaktujte Váš zákaznický servis Trotec. 3. Zajistěte, aby měla hadice na vypouštění kondenzátu stálý spád. 6x mm CS Návod k obsluze Vysoušeč vzduchu TTK 400 9

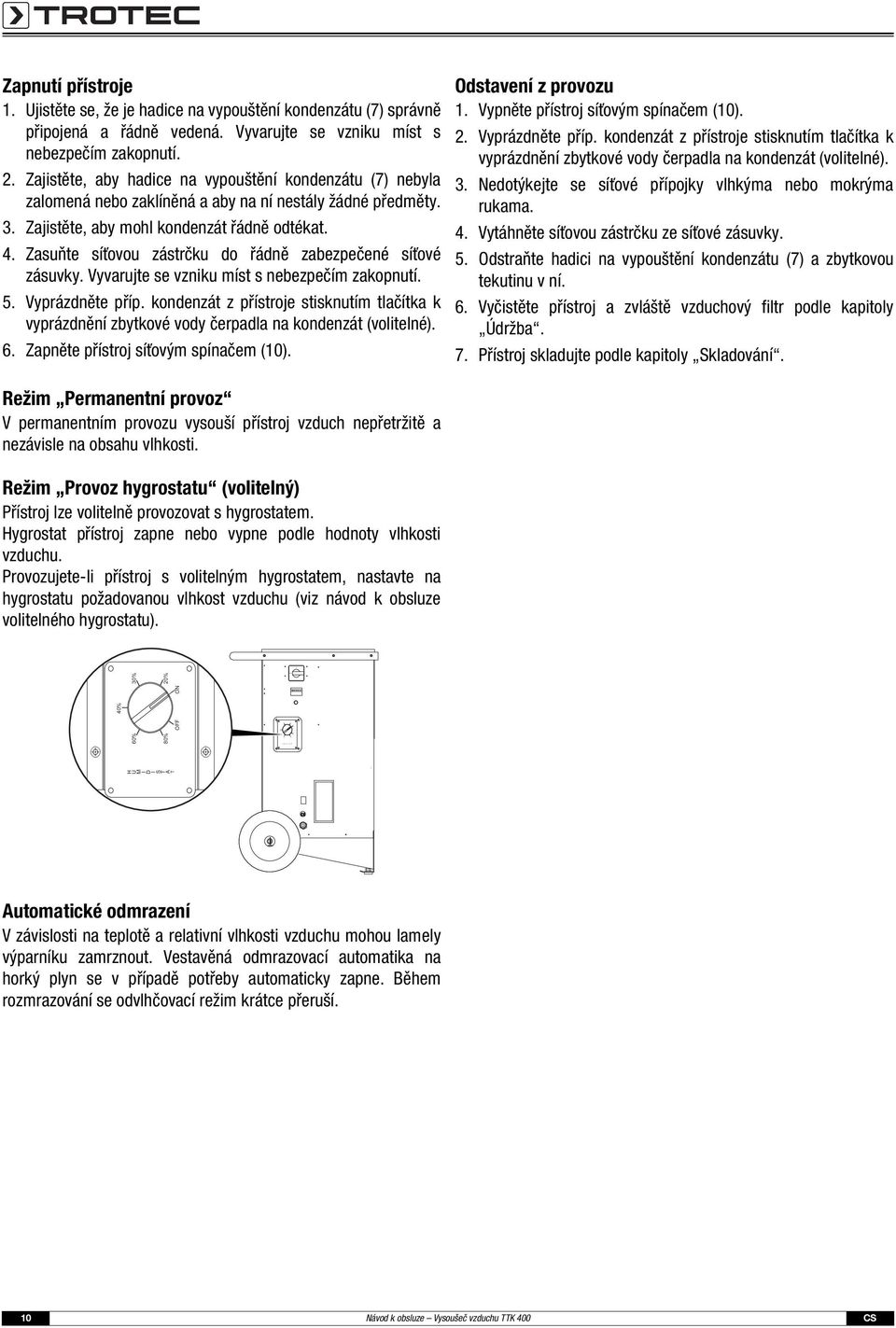

12 40% 30% 60% OFF 0% 80% H U M I D I S T A T ON Zapnutí přístroje. Ujistěte se, že je hadice na vypouštění kondenzátu (7) správně připojená a řádně vedená. Vyvarujte se vzniku míst s nebezpečím zakopnutí.. Zajistěte, aby hadice na vypouštění kondenzátu (7) nebyla zalomená nebo zaklíněná a aby na ní nestály žádné předměty. 3. Zajistěte, aby mohl kondenzát řádně odtékat. 4. Zasuňte síťovou zástrčku do řádně zabezpečené síťové zásuvky. Vyvarujte se vzniku míst s nebezpečím zakopnutí. 5. Vyprázdněte příp. kondenzát z přístroje stisknutím tlačítka k vyprázdnění zbytkové vody čerpadla na kondenzát (volitelné). 6. Zapněte přístroj síťovým spínačem (0). Odstavení z provozu. Vypněte přístroj síťovým spínačem (0).. Vyprázdněte příp. kondenzát z přístroje stisknutím tlačítka k vyprázdnění zbytkové vody čerpadla na kondenzát (volitelné). 3. Nedotýkejte se síťové přípojky vlhkýma nebo mokrýma rukama. 4. Vytáhněte síťovou zástrčku ze síťové zásuvky. 5. Odstraňte hadici na vypouštění kondenzátu (7) a zbytkovou tekutinu v ní. 6. Vyčistěte přístroj a zvláště vzduchový filtr podle kapitoly Údržba. 7. Přístroj skladujte podle kapitoly Skladování. Režim Permanentní provoz V permanentním provozu vysouší přístroj vzduch nepřetržitě a nezávisle na obsahu vlhkosti. Režim Provoz hygrostatu (volitelný) Přístroj lze volitelně provozovat s hygrostatem. Hygrostat přístroj zapne nebo vypne podle hodnoty vlhkosti vzduchu. Provozujete-li přístroj s volitelným hygrostatem, nastavte na hygrostatu požadovanou vlhkost vzduchu (viz návod k obsluze volitelného hygrostatu). H U M I D I S T A 40% 60% 80% OFF ON OFF ON T 30% 0% Automatické odmrazení V závislosti na teplotě a relativní vlhkosti vzduchu mohou lamely výparníku zamrznout. Vestavěná odmrazovací automatika na horký plyn se v případě potřeby automaticky zapne. Během rozmrazování se odvlhčovací režim krátce přeruší. 0 Návod k obsluze Vysoušeč vzduchu TTK 400 CS

13 Chyby a poruchy Přístroj byl během výroby několikrát testován co do bezvadné funkce. Pokud by se však přesto objevily funkční poruchy, zkontrolujte přístroj podle následujícího seznamu. Pozor! Pro zabránění poškození anebo vyhození pojistek nebo chráničů motoru vyčkejte za klidového stavu přístroje nejméně 5 minut před jeho opětovným zapnutím. Přístroj se nerozběhne: Zkontrolujte síťovou přípojku (30 V/~/50 Hz). Zkontrolujte síťovou zástrčku na příp. poškození. Zkontrolujte, zda je síťový spínač (0) v poloze ON. Zkontrolujte zabezpečení sítě na straně stavby. Provozujete-li přístroj s hygrostatem (volitelný), zkontrolujte požadovanou vlhkost vzduchu. Vlhkost vzduchu v prostoru instalace musí ležet nad zvoleným rozmezím. Snižte předem nastavenou požadovanou vlhkost vzduchu. Kontrolu elektriky nechte provést specializovanou firmu na chladicí a klimatizační techniku nebo Trotec. Přístroj běží, ale netvoří se kondenzát: Zkontrolujte, zda správně sedí hadice na vypouštění kondenzátu. Zkontrolujte čerpadlo na kondenzát (volitelné) co do bezvadné funkce nebo neobvyklých vibrací a hluků. Odstraňte vnější znečištění. Zkontrolujte pokojovou teplotu. Dodržujte přípustné pracovní rozmezí přístroje podle technických dat. Zajistěte, aby relativní vlhkost vzduchu odpovídala technickým datům. Provozujete-li přístroj s hygrostatem (volitelný), zkontrolujte požadovanou vlhkost vzduchu. Vlhkost vzduchu v prostoru instalace musí ležet nad zvoleným rozmezím. Snižte předem nastavenou požadovanou vlhkost vzduchu. Zkontrolujte vzduchový filtr na příp. znečištění. V případě potřeby vyčistěte nebo vyměňte vzduchový filtr. Přístroj je hlučný příp. vibruje, kondenzát vytéká: Zkontrolujte, zda přístroj stojí rovně a na rovném povrchu. Přístroj se přehřívá, je hlučný příp. ztrácí výkon: Zkontrolujte sací otvory a vzduchový filtr na příp. znečištění. Odstraňte vnější znečištění. Zkontrolujte vnitřek přístroje co do znečištění (viz kapitola Údržba ). Příp. vyčistěte vnitřek přístroje, jak je popsáno v kapitole Vnitřní čištění stlačeným vzduchem. Nefunguje Váš přístroj po kontrolách bezvadně? Přineste přístroj do opravy ke specializované firmě na chladicí a klimatizační techniku nebo k Trotec. CS Návod k obsluze Vysoušeč vzduchu TTK 400

14 Údržba Intervaly údržby Interval údržby a péče před každým uvedením do provozu v případě potřeby minimálně každé týdny minimálně každé 4 týdny Protokol údržby a péče Typ přístroje:... Číslo přístroje:... minimálně každých 6 týdnů minimálně ročně Vyprázdnění čerpadla na kondenzát, vany na kondenzát nebo stavebního vysoušeče X Kontrola, příp. vyčištění sacích a výfukových otvorů od nečistot a cizích těles X X X Pohledová kontrola vnitřku přístroje na příp. nečistoty X X Vnitřní čištění stlačeným vzduchem X X Kontrola, příp. vyčištění sacích mřížek a vzduchových filtrů od nečistot a cizích těles, nebo jejich výměna X X Výměna vzduchového filtru X Kontrola příp. poškození X Kontrola upevňovacích šroubů X X Zkušební provoz X Interval údržby a péče Kontrola, příp. vyčištění sacích a výfukových otvorů od nečistot a cizích těles Vnější čištění Pohledová kontrola vnitřku přístroje na příp. nečistoty Vnitřní čištění stlačeným vzduchem Kontrola, příp. vyčištění sacích mřížek a vzduchových filtrů od nečistot a cizích těles, nebo jejich výměna Výměna vzduchového filtru Kontrola příp. poškození Kontrola upevňovacích šroubů Zkušební provoz Poznámky:. Datum: 5. Datum: 9. Datum: 3. Datum:. Datum: 6. Datum: 0. Datum: 4. Datum: 3. Datum: 7. Datum:. Datum: 5. Datum: 4. Datum: 8. Datum:. Datum: 6. Datum: Návod k obsluze Vysoušeč vzduchu TTK 400 CS

15 Činnosti před zahájením údržby. Nedotýkejte se síťové přípojky vlhkýma nebo mokrýma rukama.. Před jakoukoliv prací odpojte síťovou přípojku! Čištění sacích otvorů a vzduchového filtru A. Činnosti údržby na elektrice a klimatizační technice smí provádět pouze specializované firmy na chladicí a klimatizační techniku nebo Trotec. Pohledová kontrola vnitřku přístroje na příp. nečistoty. Odstraňte vzduchový filtr (viz kapitola Čištění sacích otvorů a vzduchového filtru ).. Kapesní svítilnou si posviťte do otvorů přístroje. 3. Zkontrolujte vnitřek přístroje na příp. nečistoty. 4. Při znečištění vyčistěte zařízení podle kapitoly Čištění sacích otvorů a vzduchového filtru pomocí vysokotlakého čističe. 5. Vzduchový filtr opět usaďte. B. C. 50 cm 50 cm 90 D. Pozor! Po vyčištění přístroje vysokotlakým čističem zkontrolujte předem vyjmutý vzduchový filtr na případná poškození. Rohy a hrany vzduchového filtru nesmí být deformované nebo zakulacené. Před opětovným usazením se ujistěte, že vzduchový filtr je nepoškozený a suchý! Pro včasnou výměnu vzduchového filtru dbejte na kapitolu Intervaly údržby! CS Návod k obsluze Vysoušeč vzduchu TTK 400 3

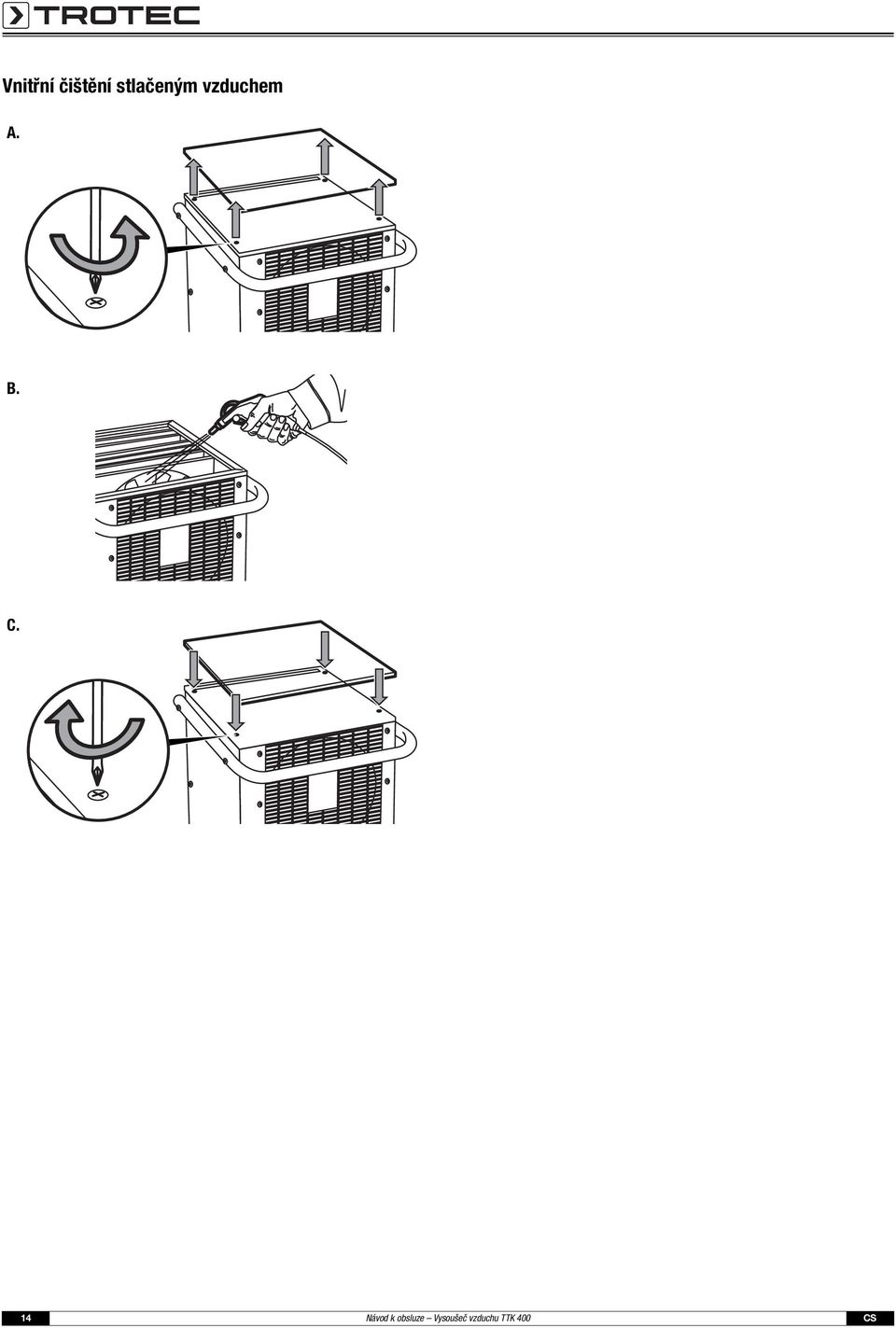

16 Vnitřní čištění stlačeným vzduchem A. B. C. 4 Návod k obsluze Vysoušeč vzduchu TTK 400 CS

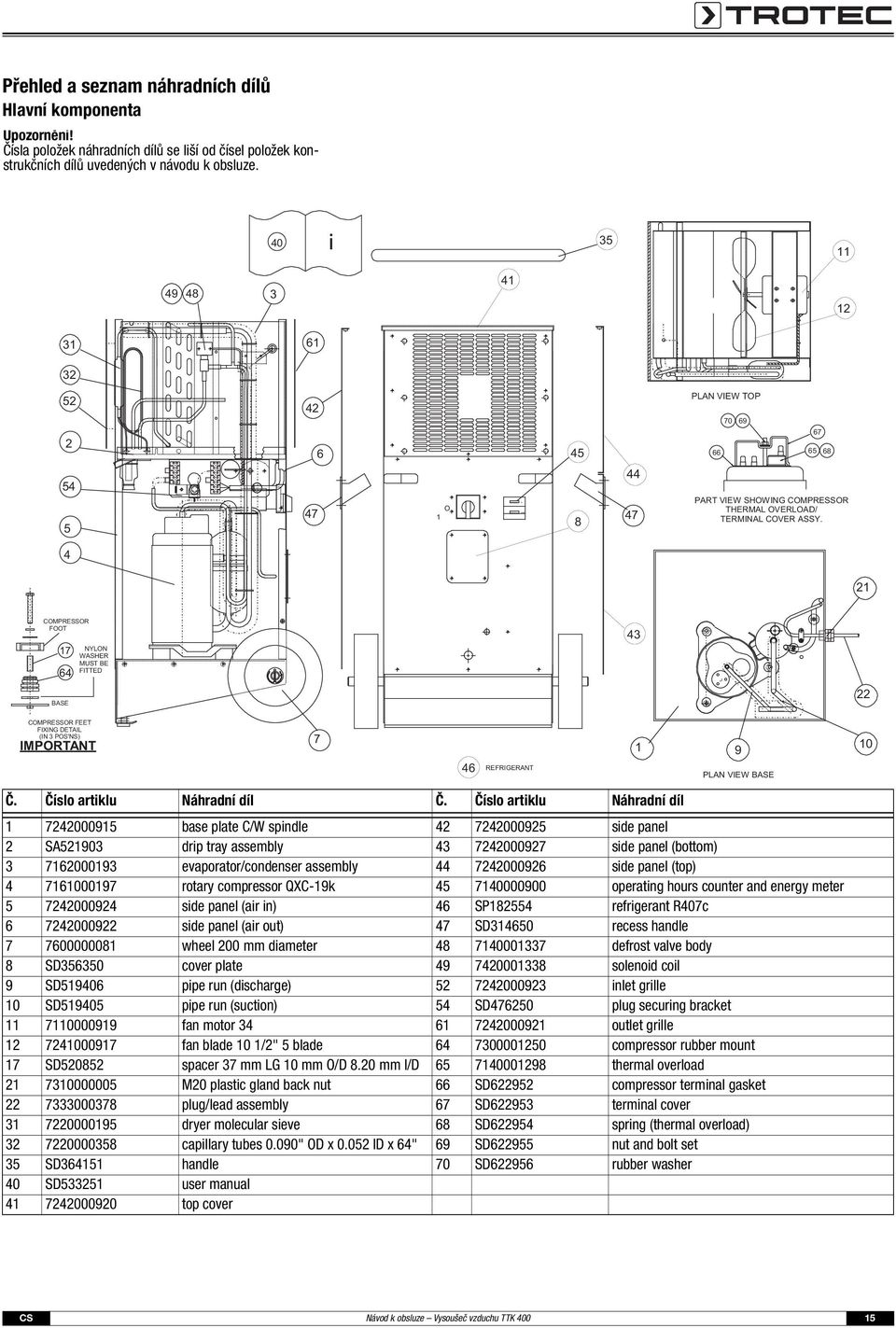

17 h kwh Přehled a seznam náhradních dílů Hlavní komponenta Upozornění! Čísla položek náhradních dílů se liší od čísel položek konstrukčních dílů uvedených v návodu k obsluze. 40 i O PLAN VIEW TOP PART VIEW SHOWING COMPRESSOR THERMAL OVERLOAD/ TERMINAL COVER ASSY. COMPRESSOR FOOT 7 64 NYLON WASHER MUST BE FITTED 43 BASE COMPRESSOR FEET FIXING DETAIL (IN 3 POS'NS) IMPORTANT REFRIGERANT PLAN VIEW BASE Č. Číslo artiklu Náhradní díl Č. Číslo artiklu Náhradní díl base plate C/W spindle side panel SA5903 drip tray assembly side panel (bottom) evaporator/condenser assembly side panel (top) rotary compressor QXC-9k operating hours counter and energy meter side panel (air in) 46 SP8554 refrigerant R407c side panel (air out) 47 SD34650 recess handle wheel 00 mm diameter defrost valve body 8 SD cover plate solenoid coil 9 SD59406 pipe run (discharge) inlet grille 0 SD59405 pipe run (suction) 54 SD47650 plug securing bracket fan motor outlet grille fan blade 0 /" 5 blade compressor rubber mount 7 SD5085 spacer 37 mm LG 0 mm O/D 8.0 mm I/D thermal overload M0 plastic gland back nut 66 SD695 compressor terminal gasket plug/lead assembly 67 SD6953 terminal cover dryer molecular sieve 68 SD6954 spring (thermal overload) capillary tubes 0.090" OD x 0.05 ID x 64" 69 SD6955 nut and bolt set 35 SD3645 handle 70 SD6956 rubber washer 40 SD5335 user manual top cover CS Návod k obsluze Vysoušeč vzduchu TTK 400 5

18 Vana na kondenzát Upozornění! Čísla položek náhradních dílů se liší od čísel položek konstrukčních dílů uvedených v návodu k obsluze. TERMINATE SWITCH WITH BRACKET TO LOOM ASSY SEE FIG LOOM ASSY 4 HARD START CAPACITOR IF FITTED TERMINAL BLOCK PART OF LOOM ASSY OFF ON O 30V VERSION DUAL VOLTAGE VERSION Č. Číslo artiklu Náhradní díl SD5050 drip tray defrost control stat run capacitor 30 μf 440 V 4 SD07350 hard start cap/relay rotary switch pole on/off 9 SA loom assembly AX 7 SD pipe insert bung 6 Návod k obsluze Vysoušeč vzduchu TTK 400 CS

19 Likvidace Elektronické přístroje nepatří do domovního odpadu, ale v Evropské Unii se musí nechat odborně zlikvidovat podle směrnice 00/96/ES EVROPSKÉHO PARLAMENTU A RADY ze dne 7. ledna 003 o starých elektrických a elektronických přístrojích. Zlikvidujte, prosím, tento přístroj na konci jeho použití v souladu s platnými ustanoveními zákona. Přístroj se provozuje s ekologicky nezávadným a ozónově neutrálním chladivem (viz kapitola Technická data ). Zlikvidujte směs chladiva/oleje v přístroji odborně správným způsobem podle národní legislativy. Prohlášení o shodě ve smyslu směrnice ES nízké napětí 006/95/ES a směrnice ES 004/08/ES o elektromagnetické kompatibilitě. Tímto prohlašujeme, že vysoušeč vzduchu TTK 400 byl vyvinut, zkonstruován a vyroben v souladu s uvedenými směrnicemi ES. Aplikované harmonizované normy: IEC :00/A:006 IEC :00/A:005 IEC 633:005 Tuto -značku naleznete na typovém štítku přístroje. Výrobce: Trotec GmbH & Co. KG Grebbener Straße 7 D-555 Heinsberg Telefon: Fax: info@trotec.de Heinsberg, den Geschäftsführer: Detlef von der Lieck CS Návod k obsluze Vysoušeč vzduchu TTK 400 7

20 Trotec GmbH & Co. KG Grebbener Str. 7 D-555 Heinsberg info@trotec.com
