TDS 10 M NÁVOD K OBSLUZE KERAMICKÝ TOPNÝ PŘÍSTROJ TRT-BA-TDS10M-TC-001-CS

Transkript

1 TDS 10 M CS NÁVOD K OBSLUZE KERAMICKÝ TOPNÝ PŘÍSTROJ TRT-BA-TDS10M-TC-001-CS

2

3 Obsah Pokyny k návodu k obsluze... 1 Bezpečnost... 2 Informace o přístroji... 3 Technická data... 3 Transport a skladování... 4 Obsluha... 4 Údržba a opravy... 4 Chyby a poruchy... 4 Likvidace... 6 Prohlášení o shodě... 6 Pokyny k návodu k obsluze Symboly Nebezpečí zasažení el. proudem! Upozorňuje na nebezpečí zasažení el. proudem, které může vést k ohrožení zdraví či dokonce života. Právní upozornění Tato publikace nahrazuje všechny předchozí verze. Žádná část této publikace nesmí být v jakékoliv formě reprodukována ani zpracovávána, rozmnožována nebo šířena s použitím elektronických systémů bez písemného souhlasu společnosti Trotec. Technické změny vyhrazeny. Všechna práva vyhrazena. Názvy zboží budou dále používány bez záruky volné použitelnosti a v zásadě podle způsobu psaní výrobců. Všechny názvy zboží jsou registrované. Konstrukční změny v zájmu stálé optimalizace výrobků a změny tvaru a barvy zůstávají vyhrazeny. Rozsah dodávky se může odchylovat od vyobrazení výrobků. Tento dokument byl vypracován s náležitou pečlivostí. Trotec nepřebírá záruku za případné chyby nebo vynechávky. Trotec Nebezpečí! Upozorňuje na nebezpečí poškození zdraví osob. Pozor! Upozorňuje na nebezpečí, které může způsobit věcné škody. Aktuální verzi návodu k obsluze naleznete na adrese: CS Návod k obsluze Keramický topný přístroj TDS 10 M 1

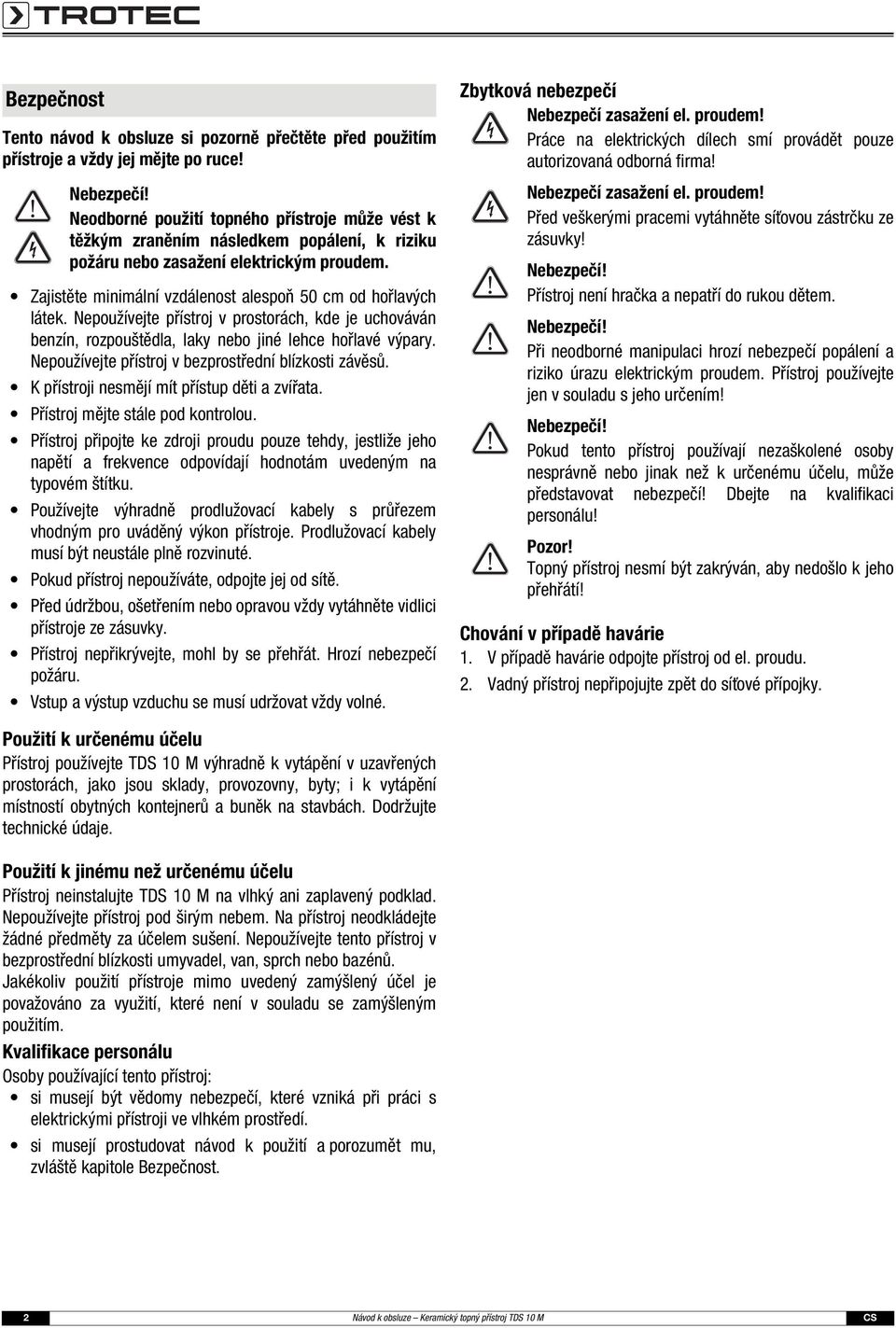

4 Bezpečnost Tento návod k obsluze si pozorně přečtěte před použitím přístroje a vždy jej mějte po ruce! Nebezpečí! Neodborné použití topného přístroje může vést k těžkým zraněním následkem popálení, k riziku požáru nebo zasažení elektrickým proudem. Zajistěte minimální vzdálenost alespoň 50 cm od hořlavých látek. Nepoužívejte přístroj v prostorách, kde je uchováván benzín, rozpouštědla, laky nebo jiné lehce hořlavé výpary. Nepoužívejte přístroj v bezprostřední blízkosti závěsů. K přístroji nesmějí mít přístup děti a zvířata. Přístroj mějte stále pod kontrolou. Přístroj připojte ke zdroji proudu pouze tehdy, jestliže jeho napětí a frekvence odpovídají hodnotám uvedeným na typovém štítku. Používejte výhradně prodlužovací kabely s průřezem vhodným pro uváděný výkon přístroje. Prodlužovací kabely musí být neustále plně rozvinuté. Pokud přístroj nepoužíváte, odpojte jej od sítě. Před údržbou, ošetřením nebo opravou vždy vytáhněte vidlici přístroje ze zásuvky. Přístroj nepřikrývejte, mohl by se přehřát. Hrozí nebezpečí požáru. Vstup a výstup vzduchu se musí udržovat vždy volné. Zbytková nebezpečí Nebezpečí zasažení el. proudem! Práce na elektrických dílech smí provádět pouze autorizovaná odborná firma! Nebezpečí zasažení el. proudem! Před veškerými pracemi vytáhněte síťovou zástrčku ze zásuvky! Nebezpečí! Přístroj není hračka a nepatří do rukou dětem. Nebezpečí! Při neodborné manipulaci hrozí nebezpečí popálení a riziko úrazu elektrickým proudem. Přístroj používejte jen v souladu s jeho určením! Nebezpečí! Pokud tento přístroj používají nezaškolené osoby nesprávně nebo jinak než k určenému účelu, může představovat nebezpečí! Dbejte na kvalifikaci personálu! Pozor! Topný přístroj nesmí být zakrýván, aby nedošlo k jeho přehřátí! Chování v případě havárie 1. V případě havárie odpojte přístroj od el. proudu. 2. Vadný přístroj nepřipojujte zpět do síťové přípojky. Použití k určenému účelu Přístroj používejte TDS 10 M výhradně k vytápění v uzavřených prostorách, jako jsou sklady, provozovny, byty; i k vytápění místností obytných kontejnerů a buněk na stavbách. Dodržujte technické údaje. Použití k jinému než určenému účelu Přístroj neinstalujte TDS 10 M na vlhký ani zaplavený podklad. Nepoužívejte přístroj pod širým nebem. Na přístroj neodkládejte žádné předměty za účelem sušení. Nepoužívejte tento přístroj v bezprostřední blízkosti umyvadel, van, sprch nebo bazénů. Jakékoliv použití přístroje mimo uvedený zamýšlený účel je považováno za využití, které není v souladu se zamýšleným použitím. Kvalifikace personálu Osoby používající tento přístroj: si musejí být vědomy nebezpečí, které vzniká při práci s elektrickými přístroji ve vlhkém prostředí. si musejí prostudovat návod k použití a porozumět mu, zvláště kapitole Bezpečnost. 2 Návod k obsluze Keramický topný přístroj TDS 10 M CS

5 Informace o přístroji Popis přístroje Elektrický topný ventilátor slouží k vytváření a distribuci horkého vzduchu, např. v místnostech v interiéru. Přístroj vytváří teplo pomocí topné spirály. Vzduch v okolí topné spirály je ohříván. Ohřátý vzduch je vháněn pomocí ventilátoru do místnosti. Popis přístroje Technická data Parametry Hodnota Model: TDS 10 M Max. vzduchový výkon: 100 m 3 /h Topný výkon: 2000 W Síťové napětí: 220 až 240 V / 50 Hz Síťová přípojka: Zástrčka Schuko CEE 7/7 Provozní teplota: -15 C až +30 C Vlhkost vzduchu za provozu: max. 80 % rel. vlhkosti Skladovací podmínky: -10 C až +40 C při 20 % až 80 % rel. vlhkosti Rozměry (výška x šířka x hloubka): 225 x 165 x 130 (mm) Hmotnost: 1,45 kg Hladina akustického tlaku: 45 db(a) Schéma zapojení Č. Označení 1 LED Power 2 Spínač I 3 Spínač II 4 Síťový kabel Č. Označení 5 Switch 1 6 Switch 2 7 PTC 8 Fusing silk 9 Heating 10 Motor 11 Self resetting thermostat 12 The power indicator light 9 CS Návod k obsluze Keramický topný přístroj TDS 10 M 3

6 Transport a skladování Odstraňte obalové materiály, které sloužily k ochraně přístroje během přepravy. Pokud topný přístroj vykazuje poškození, obraťte se na obchodníka, u kterého jste jej zakoupili. Skladování Pokud přístroj delší dobu nepoužíváte, před odstavením jej důkladně vyčistěte. Uskladněte jej v suchu a chraňte před prachem. Před opětovným uvedením přístroje do provozu zkontrolujte stav elektrického kabelu. V případě pochybností, zda je přístroj v bezchybném stavu, zavolejte do zákaznického servisu. Obsluha Výstraha! Přečtěte si výstrahy a pokyny v kapitole Bezpečnost a dodržujte je. Řiďte se jimi, abyste zajistili bezpečný provoz tohoto topného přístroje. Zkontrolujte, zda je síťový kabel neporušený. Pokud je síťový kabel porušený, musí jej výrobce, jeho zákaznický servis nebo podobně kvalifikovaný personál vyměnit. Zajistěte, aby elektrické vlastnosti zásuvky byly identické s návodem k použití nebo s hodnotami uvedenými na typovém štítku. Postavte přístroj na rovnou a suchou plochu. Ujistěte se, že tomto místě instalace nemůže přístroj přijít do styku s vlhkostí nebo vodou. Zapnutí přístroje 1. Zapojte síťový kabel do zástrčkou Schuko do zásuvky. 2. Zapněte spínač I (2). Rozsvítí se LED (1). Ventilátor se zapne. Stupeň vytápění I je aktivní (1000 W). Pokud chcete přístroj provozovat s maximálním topným výkonem, zapněte navíc spínač II (3) (stupeň vytápění II: 2000 W). Vypnutí 1. Vypněte nejdříve spínač II (3), pokud je zapnutý. 2. Vypněte spínač I (2). 3. Odpojte síťový kabel od elektrické sítě. 4. Před uložením přístroje jej nechte nejdříve cca 3 minuty vychladnout. Ochrana proti přehřátí Přístroj je vybaven bezpečnostním termostatem, který se aktivuje při jeho přehřátí. Přístroj se pak automaticky vypne. Když dojde k aktivaci pojistky proti přehřátí, nechte přístroj vychladnout a hledejte příčinu přehřátí. Pokud problém přetrvá, obraťte se na zákaznický servis. Chyby a poruchy Porucha Příčina Odstranění Přístroj je zapnutý, ventilátor běží, ale přístroj netopí. Topný odpor je přepálený. Nechte jej vyměnit. Přístroj nelze zapnout. Motor je defektní. Nechte jej vyměnit. Síťové napájení je přerušeno. Vytáhněte síťovou zástrčku a zkontrolujte přípojku k síti. Proud vzduchu je menší. Přívod vzduchu je ucpaný. Údržba a opravy Motor ventilátoru je defektní. Přívod vzduchu vyčistěte a odstraňte nečistoty, které jej ucpaly. Nechte jej vyměnit. V případě potřeby údržby a oprav, které vyžadují otevření krytu, se obraťte na zákaznický servis firmy Trotec. Nezákonně otevřené přístroje jsou vyjmuty z jakékoli záruky a záruční nároky zanikají. Činnosti před zahájením údržby Nedotýkejte se síťové zástrčky vlhkýma nebo mokrýma rukama. Před jakoukoliv prací vytáhněte síťovou zástrčku! Vyčištění skříně Přístroje vyčistěte navlhčeným měkkým hadříkem, který nepouští vlákna. Dbejte na to, aby do skříně nevnikla vlhkost. K navlhčení hadříku nepoužívejte spreje, rozpouštědla, čističe s obsahem alkoholu ani abrazivní prostředky, ale jen čistou vodu. 4 Návod k obsluze Keramický topný přístroj TDS 10 M CS

7 Přehled a seznam náhradních dílů Upozornění! Čísla položek náhradních dílů se liší od čísel položek součástí uvedených v návodu k obsluze. Č. Náhradní díl Č. Náhradní díl Č. Náhradní díl 1 Front grill 6 Air flue 11 Back grill 2 Before the fixed ring 7 Motor 12 Power cord 3 Metal hot bartender 8 Fan 13 Foundation 4 Thermostat 9 Handle 14 Dual switch 5 PTC 10 Out casing 15 Indicator light CS Návod k obsluze Keramický topný přístroj TDS 10 M 5

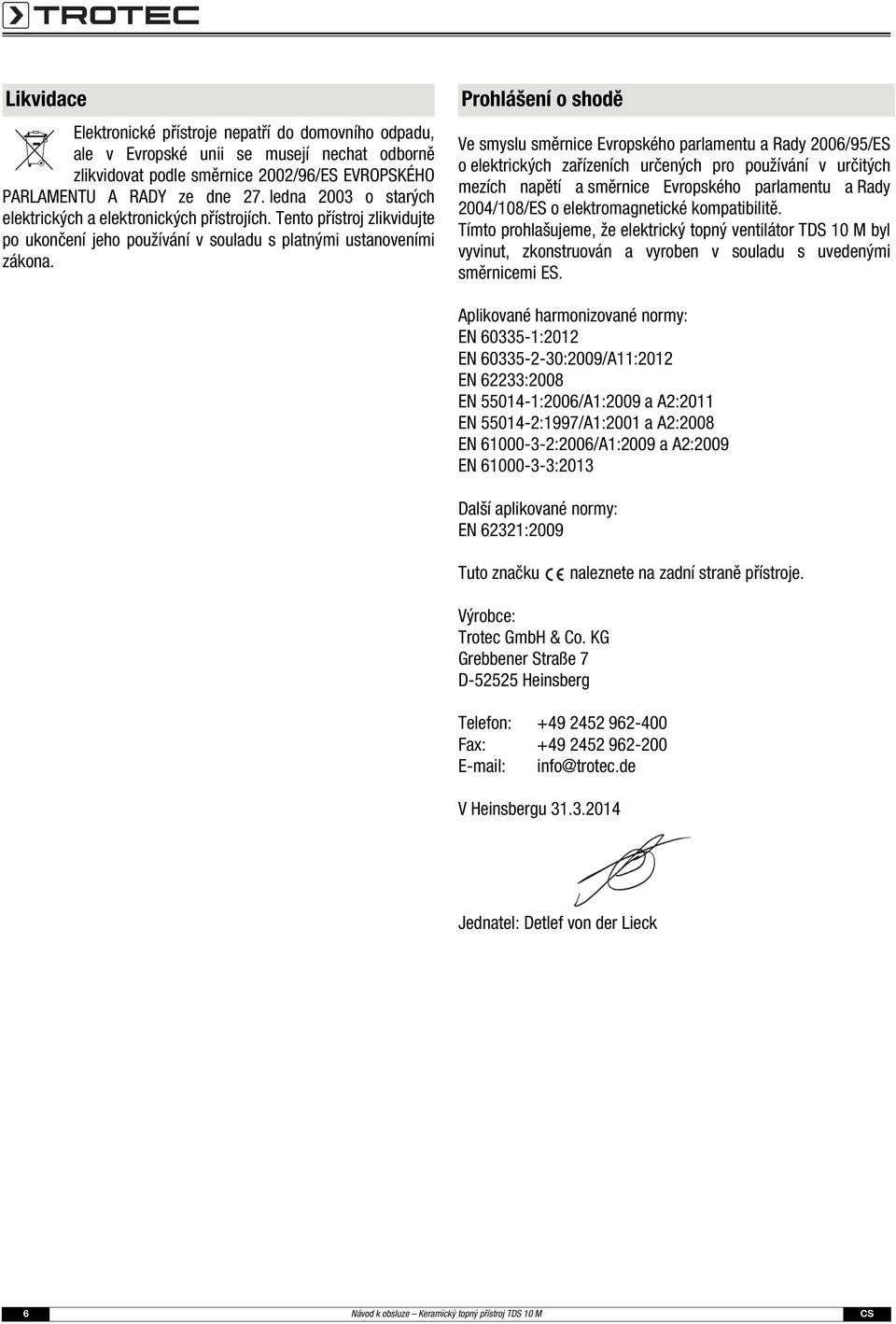

8 Likvidace Elektronické přístroje nepatří do domovního odpadu, ale v Evropské unii se musejí nechat odborně zlikvidovat podle směrnice 2002/96/ES EVROPSKÉHO PARLAMENTU A RADY ze dne 27. ledna 2003 o starých elektrických a elektronických přístrojích. Tento přístroj zlikvidujte po ukončení jeho používání v souladu s platnými ustanoveními zákona. Prohlášení o shodě Ve smyslu směrnice Evropského parlamentu a Rady 2006/95/ES o elektrických zařízeních určených pro používání v určitých mezích napětí a směrnice Evropského parlamentu a Rady 2004/108/ES o elektromagnetické kompatibilitě. Tímto prohlašujeme, že elektrický topný ventilátor TDS 10 M byl vyvinut, zkonstruován a vyroben v souladu s uvedenými směrnicemi ES. Aplikované harmonizované normy: EN :2012 EN :2009/A11:2012 EN 62233:2008 EN :2006/A1:2009 a A2:2011 EN :1997/A1:2001 a A2:2008 EN :2006/A1:2009 a A2:2009 EN :2013 Další aplikované normy: EN 62321:2009 Tuto značku naleznete na zadní straně přístroje. Výrobce: Trotec GmbH & Co. KG Grebbener Straße 7 D Heinsberg Telefon: Fax: info@trotec.de V Heinsbergu Jednatel: Detlef von der Lieck 6 Návod k obsluze Keramický topný přístroj TDS 10 M CS
