č.přílohy. MaR. OBNOVA SECESNÍ PAMÁTKY VILA A ŽIVOT RODINY LöW - BEERŮ TECHNICKÁ ZPRÁVA ±0,000 = 207,56 F MĚŘENÍ A REGULACE B

Transkript

1 Orientace Generální projektant Autorizační razítko Arch.Design, s.r.o. KANCELÁŘ BRNO Sochorova 23, Brno telefon fax ±0,000 = 207,56 Architekt: HIP: Investor: Ing.Arch. Ing. Ing. L. Mezuláník Vypracoval: Kreslil: Kontroloval: Bc. Ing. L. Mezuláník Projektant části PD Bohunická 29, Brno Tel.: , Fax: info@elma-mar.cz Místo stavby: Název stavby: Část: Název dokumentu: Kód dokumentu: Drobného 22 F MĚŘENÍ A REGULACE Obec: Brno OBNOVA SECESNÍ PAMÁTKY VILA A ŽIVOT RODINY LöW - BEERŮ TECHNICKÁ ZPRÁVA B Profese MaR Objekt Kraj: Jihomoravský Číslo paré: Formát: Datum: Stupeň: Číslo střediska: Měřítko: č.přílohy 6xA4 03/2011 DSP 450 Revize 00

2 Obsah : Technická zpráva 1. Všeobecné údaje Rozsah projektu Projektové podklady Základní údaje Přepěťové ochrany Rozvaděče Popis řešení Popis řídícího systému Kabelové rozvody Požadavky na profese Bezpečnostní a organizační pokyny Úřední zkoušky Povinnosti provozovatele Použité normy v projektu Všeobecné údaje Stavba: Objekt: Investor: Stupeň: Obnova secesní památky - vila a život rodiny Löw Beerů Drobného 22, Brno Jihomoravský kraj Projekt pro stavební povolení - DSP Zpracovatel projektu části MaR: ELMA MaR, s.r.o., Bc. Jan Gerlich 2. Rozsah projektu Projektová dokumentace řeší měření a regulaci pro vytápění v objektu Löw-Beerovy vily. Pro řízení a regulaci zařízení byl zvolen řídící systém DDC - přímá číslicová regulace 3. Projektové podklady Požadavky zadavatele a uživatele. Konzultace s projektanty jednotlivých profesí (elektro, topení, EZS) Zadání zadavatele: a) MaR zajistí ekvitermní regulaci topení, ošetření a signalizaci poruchových stavů b) Možnost nastavování parametrů přes ovládací terminál na rozvaděči. 4. Základní údaje 4.1. Napěťové soustavy V tomto projektu budou použity tyto napěťové soustavy: a) přívod do RA1 : 3PEN 50Hz 400 TN-S b) ovládací soustava 1NPE 50Hz 230V 24V AC 50Hz, 24V DC - 1 -

3 4.2. Ochrana před nebezpečným dotykem Ochrana před nebezpečným dotykem neživých částí podle ČSN bude navržena samočinným odpojením od zdroje. Zvýšená ochrana: -hlavním pospojováním -doplňujícím pospojováním -proudovým chráničem Ochrana před nebezpečným dotykem živých částí bude dána jejich konstrukčním uspořádáním a provedením a bude řešena některou z těchto ochran: Polohou, zábranou, krytím, izolací, doplňkovou izolací 4.3. Pospojování: Doplňující pospojování bude sloužit k propojení vodivých částí Charakteristika prostředí je z hlediska vnějších vlivů uvažována dle ČSN normální AA4. V případě jiných vnějších vlivů je třeba zvážit vhodnost použití navržených zařízení a případně je nahradit zařízeními s vyšším krytím. 5. Přepěťové ochrany Přepětí šířící se po napájecí síti bude omezeno třístupňovou ochranou. III. stupeň ochrany bude zajištěn svodičem přepětí. Přepěťová ochrana bude umístěna v rozvaděči RA1. Přepěťové ochrany I. a II. stupně budou umístěny v rozvaděči elektro. 6. Rozvaděče Rozvaděč RA1 Skříňový rozvaděč RA1 bude umístěn v prostoru kotelny v m.č Z rozvaděče o rozměrech 600x900x300 mm (v x š x h) bude napájeno a řízeno zařízení kotelny. Na panelu rozvaděče bude displej, na kterém budou signalizovány poruchy z kotelny. Na přední straně rozvaděče bude možno přepínat kotle do ručního nebo automatického chodu. Ruční přepínaní bude pro servisní účely. V přepnutí na ruční provoz pojede kotel na plný výkon za případné problémy vzniklé trvale přepnutím na ruční provoz ručí proškolená obsluha. 7. Popis řešení Centralizované vytápění: Jako zdroj tepla jsou navrhnuté 3 plynové závěsné kotle, viz. projektová dokumentace ÚT. MaR řeší regulaci vytápění ekvitermně přes venkovní čidlo umístěné na severní fasádě případně chráněno proti oslunění. Kotle budou ovládány kaskádovitě. Z kotelny vedou 2 topné větve: a) okruh kanceláře b) okruh výstavní prostory Regulační okruhy MaR pro vytápění: o ovládání chodu kotlů o porucha kotlů o ovládání chodu čerpadel o hlídání úniku plynu o v případě úniku plynu uzavřít HUP - 2 -

4 o hlídání tlaku v soustavě o hlídání zaplavení kotelny o ovládání větrání kotelny o porucha větrání kotelny o havarijní odstavení kotelny Místní signalizace poruch Veškeré poruchy na zařízení MaR budou signalizovány signálkou a houkačkou na rozvaděči MaR. O jakou poruchu se jedná bude patrné na displeji ŘS v rozvaděči MaR. Dále budou poruchové stavy signalizovány pomocí SMS přes ústřednu EZS jako SOUHRNNÁ PORUCHA MaR. 8. Popis řídícího systému Číslicový regulátor DDC Kompaktní regulátor splňuje následující požadavky. Počet číslicových vstupů 16 Typ číslicových vstupů 24V ss/st Počet číslicových výstupů Typ číslicových výstupů 9x relé (230V/6A), 16x 24V/0.5A ss Počet analogových vstupů 8 Typ analogových vstupů 0..5V, 0..10V, 0..20mA, Ni1000 (samostatně nastavitelné) Počet analogových výstupů 4 Typ analogových výstupů 0..10V/10mA Komunikační linky 1 x RS232, 1x RS485 Zálohování RAM 4 měsíce bez napájení Krytí IP20, kovový kryt Napájení 24V ss ±20% Pracovní teplota 0 50 C Montáž montáž na základovou desku rozváděče Programování Ano - parametrizačním programem Počet vstupů a výstupů řídicího systému lze snadno rozšířit pomocí modulů pro číslicové i analogové vstupy/výstupy (možnost připojení vstupně/výstupních zařízení na komunikační rozhraní RS485). Moduly jsou určeny pro montáž na DIN lištu (35 mm)

5 LCD display LCD display splňuje následující požadavky. Základní technické údaje: Typ Displej Výška znaků Klávesnice Signalizace textový LCD podsvětlený 4 x 20 znaků kurzor, znak 5x8 bodů 4 mm membránová s 27 tlačítky ne Komunikační rozhraní RS 485 Galvanické oddělení komunikace ano Přenosová rychlost - Krytí IP55 - přední panel, IP20 - zadní panel Parametrizace ano Komunikační protokol - Napájení 24V ss ±20% Pracovní teplota 0 50 C Rozměry (š x v x h) 141 x 161 x 51 mm 9. Kabelové rozvody Všechna čidla jsou připojena kabely JYTY,JY-S-TY, příp. CYKY přes svorkovnice XA, XB, XC, XD v rozvaděči RA1. Kabelové trasy v prostoru objektu budou vedeny v trubkách nebo lištách. 10. Požadavky na profese Elektro - zajištění přepěťové ochrany I. a II. Stupně pro přívodní vedení - dodání jištěného přívodu do RA1 podle dohodnutého příkonu 4kW/400V. Topení - zajištění možnosti spínání jednotlivých kotlů z MaR. - zajištění bezpotenciálových kontaktů pro poruchy kotlů. spínání jednotlivých kotlů z MaR EZS - zajištění signalizace sumární poruchy přes GSM síť pomocí ústředny EZS. MaR zajistí pro signalizaci poruchy bezpotenciálový kontakt v rozvaděči RA

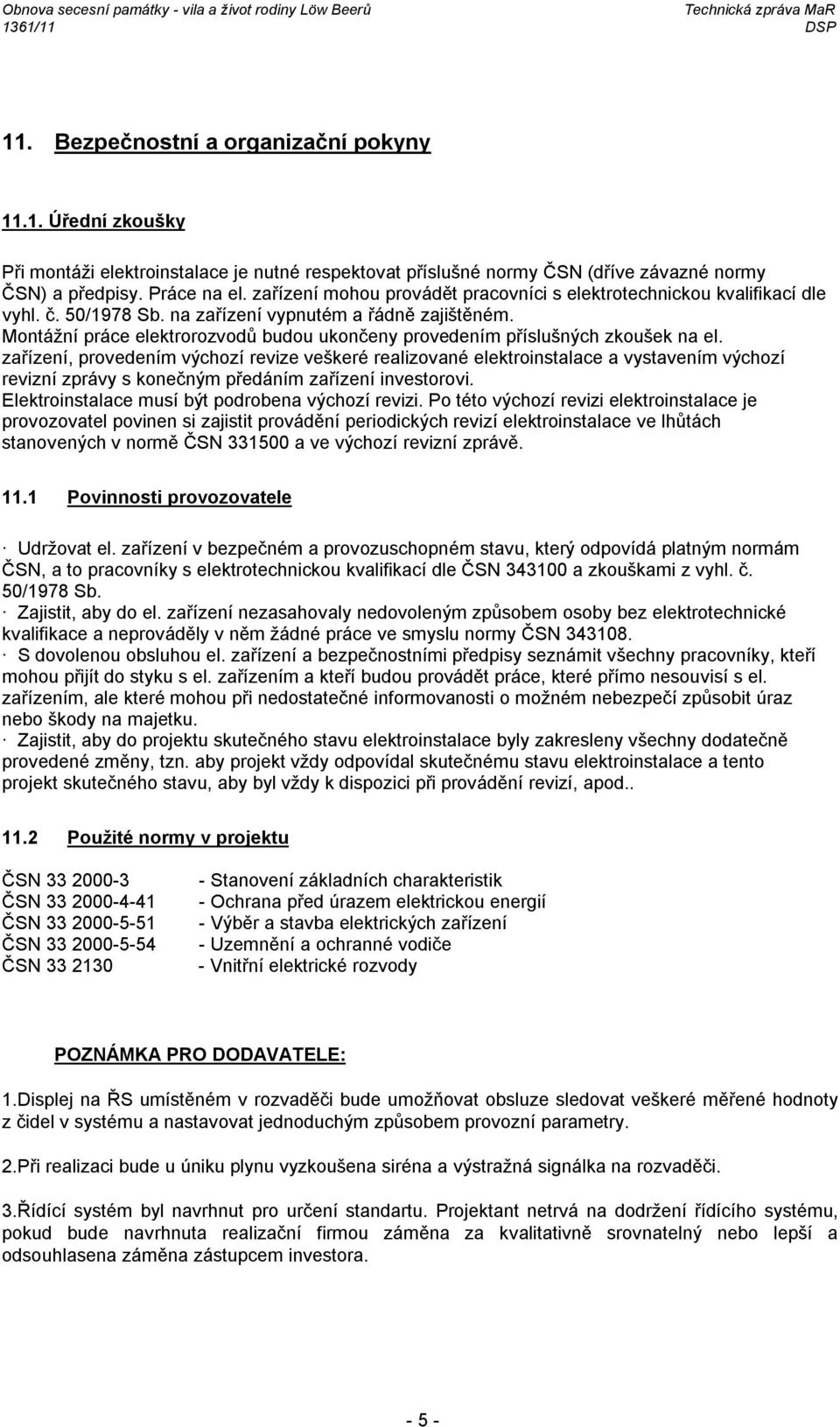

6 11. Bezpečnostní a organizační pokyny Úřední zkoušky Při montáži elektroinstalace je nutné respektovat příslušné normy ČSN (dříve závazné normy ČSN) a předpisy. Práce na el. zařízení mohou provádět pracovníci s elektrotechnickou kvalifikací dle vyhl. č. 50/1978 Sb. na zařízení vypnutém a řádně zajištěném. Montážní práce elektrorozvodů budou ukončeny provedením příslušných zkoušek na el. zařízení, provedením výchozí revize veškeré realizované elektroinstalace a vystavením výchozí revizní zprávy s konečným předáním zařízení investorovi. Elektroinstalace musí být podrobena výchozí revizi. Po této výchozí revizi elektroinstalace je provozovatel povinen si zajistit provádění periodických revizí elektroinstalace ve lhůtách stanovených v normě ČSN a ve výchozí revizní zprávě Povinnosti provozovatele Udržovat el. zařízení v bezpečném a provozuschopném stavu, který odpovídá platným normám ČSN, a to pracovníky s elektrotechnickou kvalifikací dle ČSN a zkouškami z vyhl. č. 50/1978 Sb. Zajistit, aby do el. zařízení nezasahovaly nedovoleným způsobem osoby bez elektrotechnické kvalifikace a neprováděly v něm žádné práce ve smyslu normy ČSN S dovolenou obsluhou el. zařízení a bezpečnostními předpisy seznámit všechny pracovníky, kteří mohou přijít do styku s el. zařízením a kteří budou provádět práce, které přímo nesouvisí s el. zařízením, ale které mohou při nedostatečné informovanosti o možném nebezpečí způsobit úraz nebo škody na majetku. Zajistit, aby do projektu skutečného stavu elektroinstalace byly zakresleny všechny dodatečně provedené změny, tzn. aby projekt vždy odpovídal skutečnému stavu elektroinstalace a tento projekt skutečného stavu, aby byl vždy k dispozici při provádění revizí, apod Použité normy v projektu ČSN ČSN ČSN ČSN ČSN Stanovení základních charakteristik - Ochrana před úrazem elektrickou energií - Výběr a stavba elektrických zařízení - Uzemnění a ochranné vodiče - Vnitřní elektrické rozvody POZNÁMKA PRO DODAVATELE: 1.Displej na ŘS umístěném v rozvaděči bude umožňovat obsluze sledovat veškeré měřené hodnoty z čidel v systému a nastavovat jednoduchým způsobem provozní parametry. 2.Při realizaci bude u úniku plynu vyzkoušena siréna a výstražná signálka na rozvaděči. 3.Řídící systém byl navrhnut pro určení standartu. Projektant netrvá na dodržení řídícího systému, pokud bude navrhnuta realizační firmou záměna za kvalitativně srovnatelný nebo lepší a odsouhlasena záměna zástupcem investora
