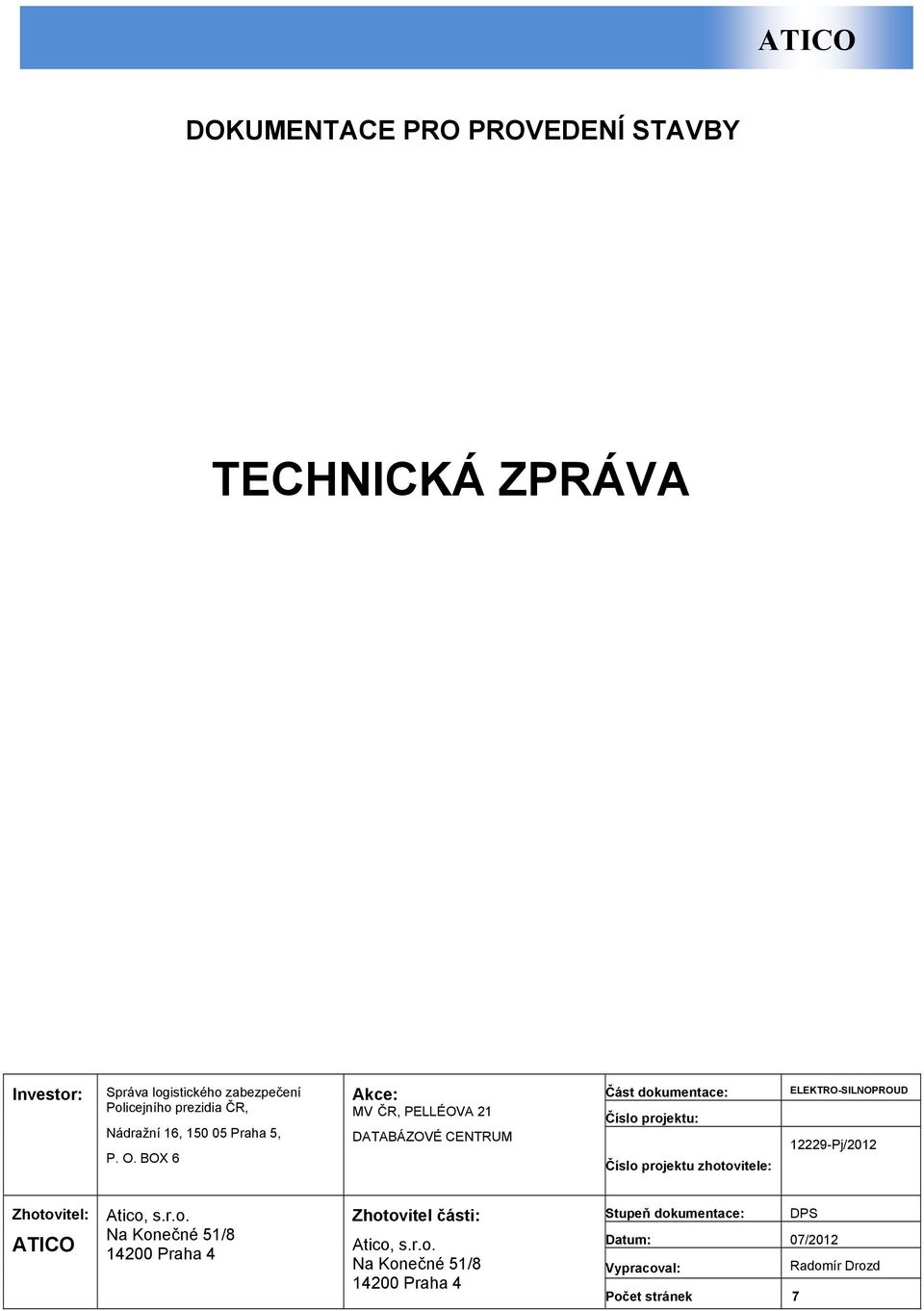

1 DOKUMENTACE PRO PROVEDENÍ STAVBY TECHNICKÁ ZPRÁVA Investor: Správa logistického zabezpečení Policejního prezidia ČR, Nádražní 16, Praha 5, P. O. BOX 6 Akce: MV ČR, PELLÉOVA 21 DATABÁZOVÉ CENTRUM Část dokumentace: Číslo projektu: Číslo projektu zhotovitele: ELEKTRO-SILNOPROUD Pj/2012 Zhotovitel: ATICO Atico, s.r.o. Na Konečné 51/ Praha 4 Zhotovitel části: Atico, s.r.o. Na Konečné 51/ Praha 4 Stupeň dokumentace: DPS Datum: 07/2012 Vypracoval: Radomír Drozd Počet stránek 7

2 Obsah OBSAH IDENTIFIKAČNÍ ÚDAJE PROJEKTU ÚVOD A ZÁKLADNÍ ÚDAJE VYMEZENÍ POJMŮ VÝCHOZÍ PODKLADY PRO ZPRACOVÁNÍ PROJEKTU SEZNAM HLAVNÍCH POUŽITÝCH NOREM ROZVODNÉ SOUSTAVY BEZPEČNOST, OCHRANA ZDRAVÍ PŘI PRÁCI BEZPEČNOST PRÁCE OCHRANA PŘED NEBEZPEČNÝM DOTYKEM VNEJŠÍ VLIVY DLE ČSN TECHNICKÝ POPIS SIGNALIZACE STAVU JISTIČŮ DO SYSTÉMU ASŘ-MONITORING POSPOJOVÁNÍ A UZEMNĚNÍ DLE ČSN ED ZÁVĚR... 7 Technická zpráva Kapitola: strana 1

3 1. Identifikační údaje projektu Název akce: MV ČR, Pelléova 21-Databázové centrum Místo akce: MV ČR Pelléova 21 Praha 6 Investor: Správa logistického zabezpečení Policejního prezidia ČR Nádražní Praha 5, P.O. Box 6 Zhotovitel: Atico,s.r.o. Na Konečné 51/ Praha 4 Zhotovitel části: Atico,s.r.o. Na Konečné 51/ Praha 4 Stupeň projektu: Dokumentace pro provedení stavby Číslo projektu zhotovitele: 229-Pj / 2012 Vypracoval: Radomír Drozd Technická zpráva Kapitola: Identifikační údaje projektu strana 2

4 2. Úvod a základní údaje Projekt řeší dodávku a montáž dieselgenerátoru typu BCV E2/F o těchto parametrech: elektrický záložní výkon 660 kva napětí 3x400/230V frekvence 50 Hz hmotnost 2950 kg Dieselgenerátor je umístěn pod přístřeškem u budovy sever v kontejneru s požární odolností El 15 DP min. na požár vně i uvnitř, kvůli odstupovým vzdálenostem Projekt řeší rozváděč RMG pro odjištění DG a přívod záložního napájení 400V do rozváděče RATS a dál do rozvodů v objektu Projekt řeší rozváděč RG1 pro napájení technologie sálu J414 Projekt řeší sálové rozváděče 414-PDU A a 414-PDU B pro napájení racků na sále J414, jejich dálkové měření spotřeby a monitoring Projekt řeší nový přívod z rozváděče RATS pro stávající rozváděč RG na rozvodně jih Projekt řeší odpojení a demontáž původního přívodu pro rozváděč RG Projekt řeší napojení technologie sálu J414 z nového rozváděče RG1 Projekt řeší napojení UPS sálu J414, která je v projektu řešena ve 2 variantách, varianta č. 1 je 96 kw pro 14 racků a varianta č. 2 je 160 kw pro 12 racků Projekt řeší osvětlení a elektroinstalaci sálu J VYMEZENÍ POJMŮ T2 stávající a nové značení pro transformátor, je to elektrický netočivý stroj, který umožňuje přenášet elektrickou energii z jednoho obvodu do jiného pomocí vzájemné elektromagnetické indukce. Používá se pro přeměnu střídavého vysokého napětí na střídavé nízké napětí. Nezálohované napájení síťové napájení z transformátorů Zálohované napájení- napájení z dieselgenerátoru ASŘ automatický systém řízení, včetně monitoringu hlavních elektrických veličin 2.2 VÝCHOZÍ PODKLADY PRO ZPRACOVÁNÍ PROJEKTU Dokument se opírá o platné technické normy a doporučení, aplikuje interní standardy klienta. Projekční podklady: Požadavky investora určení rozsahu stavby Požadavky na ostatní profese: technologie chlazení a stavební část-sál J414 Prohlídka místa realizace zakázky za účasti zástupců provozovatele Fotodokumentace vytvořená na základě prohlídky místa realizace zakázky Technická zpráva Kapitola: Úvod a základní údaje strana 3

5 2.3 SEZNAM HLAVNÍCH POUŽITÝCH NOREM Projekt odpovídá následujícím normám ČSN: ČSN ed.2 Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění bezpečnosti - Ochrana před úrazem elektrickým proudem ČSN Elektrotechnické předpisy. Elektrická zařízení. Část 4: Bezpečnost. Kapitola 42: Ochrana před účinky tepla ČSN ed.2 Elektrické instalace nízkého napětí - Část 4-43: Bezpečnost - Ochrana před nadproudy ČSN Elektrotechnické předpisy. Elektrická zařízení. Část 4: Bezpečnost. Kapitola 47: Použití ochranných opatření pro zajištění bezpečnosti. Oddíl 473: Opatření k ochraně proti nadproudům ČSN Elektrotechnické předpisy. Elektrická zařízení. Část 4: Bezpečnost. Kapitola 47: Použití ochranných opatření pro zajištění bezpečnosti. Oddíl 473: Opatření k ochraně proti nadproudům ČSN Elektrotechnické předpisy - Elektrická zařízení - Část 4: Bezpečnost - Kapitola 48: Výběr ochranných opatření podle vnějších vlivů - Oddíl 481: Výběr opatření na ochranu před úrazem elektrickým proudem podle vnějších vlivů ČSN ed.3 Elektrické instalace nízkého napětí - Část 5-51: Výběr a stavba elektrických zařízení - Všeobecné předpisy ČSN Elektrotechnické předpisy - Elektrická zařízení - Část 5: Výběr a stavba elektrických zařízení - Kapitola 52: Výběr soustav a stavba vedení ČSN ed.2 Elektrické instalace budov - Část 5: Výběr a stavba elektrických zařízení - Oddíl 523: Dovolené proudy v elektrických rozvodech ČSN Elektrotechnické předpisy. Elektrická zařízení. Část 5: Výběr a stavba elektrických zařízení. Kapitola 53: Spínací a řídicí přístroje ČSN Elektrotechnické předpisy - Elektrická zařízení - Část 5: Výběr a stavba elektrických zařízení - Kapitola 53: Spínací a řídicí přístroje - Oddíl 537:Přístroje pro odpojování a spínání ČSN ed.2 Elektrické instalace nízkého napětí - Část 5-54: Výběr a stavba elektrických zařízení - Uzemnění, ochranné vodiče a vodiče ochranného pospojování ČSN Elektrické instalace nízkého napětí - Část 6: Revize ČSN ed.3 Uzemnění a ochranné vodiče. Technická zpráva Kapitola: Úvod a základní údaje strana 4

6 ČSN EN ČSN EN ed.2 ČSN EN ed.2 Zkratové proudy v trojfázových soustavách Rozváděče nn Část 1: Typově zkoušené a částečně typově zkoušené rozváděče Rozváděče nn - Část 2: Zvláštní požadavky na přípojnicový rozvod 2.4 ROZVODNÉ SOUSTAVY 3PEN~50 Hz, 400 V /TN-C silová NN část-rozváděč RH400 a záložního napájení z DG 3NPE~50 Hz, 400 V /TN-C-S-silová NN část-rozváděč RATS a RG1 3NPE~50 Hz, 400 V /TN-S-silová NN část-rozváděč 414-PDU A/B 3. Bezpečnost, ochrana zdraví při práci 3.1 BEZPEČNOST PRÁCE Veškeré elektroinstalační práce musí být provedeny dle platných závazných i doporučených ČSN, EN a předpisů souvisejících. Elektroinstalaci smí provádět jen osoby způsobilé pro tyto práce podle dle vyhlášky ČÚBP č. 50/78 Sb. Majitel resp. uživatel objektu musí být prokazatelně seznámen se způsobem ovládáním elektrických zařízení jak při běžných tak i při poruchových stavech dle ČSN Dle ČSN ed2 musí být u elektrických zařízení před jejich uvedením do provozu provedena výchozí revize dle ČSN Provozovatel je povinen zajistit provádění pravidelných revizí v předepsaných lhůtách dle ČSN Při provádění musí být dodržováno: ČSN EN Bezpečnostní předpisy pro obsluhu a práci na elektrických zařízeních Vyhláška ČÚBP č.73/2010 Sb. Vyhrazená elektrická zařízení Vyhláška ČÚBP č.48/82 Sb. Požadavky k zajištění bezpečnosti práce Zákon č. 309/2006 Sb. Bezpečnost a ochrana zdraví při práci 3.2 OCHRANA PŘED NEBEZPEČNÝM DOTYKEM Ochrana před nebezpečným dotykem: a) Základní ochrana (živých částí): - izolací, kryty, polohou, zábranou b) Ochrana při poruše (neživých částí): - automatickým odpojením od zdroje - ochranné uzemnění a pospojování Technická zpráva Kapitola: Bezpečnost, ochrana zdraví při práci strana 5

7 3.3 VNEJŠÍ VLIVY DLE ČSN Dokumentace navrhuje úpravy při kterých se nemění účel užívání a provozování stávajících místností a prostorů způsobem, který by měl vliv na změnu podmínek pro určování základních charakteristik prostředí a vnějších vlivů (dále jen v.v. ), a tudíž se nemění ani stávající protokol o určení základních charakteristik prostředí a potažmo ani stávajících vnějších vlivů pro navrhovanými úpravami dotčené stávající místnosti a prostory. Nově navrhované elektrická zařízení, (včetně elektrických rozvodů) silnoproudu, jsou v souladu s ČSN (vč.všech předpisů a norem souvisejících), navržena ve všech vnitřním prostorech v provedení odpovídajícímu v.v. AA5, AB5 a ostatním neuvedeným v.v., které jsou v souladu s článkem ČSN normální, a to se základní ochranou před úrazem elektrickým proudem v prostorech normálních. 4. Technický popis Profese elektro-silnoproud řeší v projektu záložní napájení z nového dieselgenerátoru DG 660kVA, umístěného pod přístřeškem u rozvodny sever a jeho zapojení do rozvodu celého objektu. Nový rozváděč RATS, vybavený malým řidicím systémem, slouží aut. zálohování napětí z DG, při výpadku síťového napájení, a to pro napájení stávajícího rozváděče RG na rozvodně budovy jih a nového rozváděče RG1, sloužícího pro napájení sálu J414. Nový rozváděč RG1 slouží pro napájení technologie chlazení sálu J414, napájení nové UPS, a elektroinstalace sálu J414. Klimajednotky M1-M6 jsou v rozváděči vybaveny dálkovým měřením spotřeby el. energie Nové sálové rozváděče 414-PDU A a 414-PDU B, slouží pro napájení 14, resp. 12 nových racků, a to jednak síťovým zálohovaným napětím z DG a jednak napětím z UPS. Nová UPS je navržena ve dvou variantách, a to varianta č kw pro 14 racků nebo varianta č kW pro 12 racků. Počet racků je limitován velikostí UPS a potřebného servisního prostoru před a za UPS a rozměry sálu J414. Vše je patrno z v.č. AT-V05a a AT-V05b. Z nové UPS je rovněž napojeno osvětlení teplé uličky mezi racky. Zbývající osvětlení sálu J414, včetně zásuvek, je napojeno z nového rozváděče RG1. Rozváděč 414-PDU A je vybaven řidícím systémem pro dálkový odečet měření spotřeby el. energie všech racků, včetně monitoringu stavu jejich jističů Nová technologie chlazení sálu J414 má 6 klimajednotek, které jsou napojeny z rozváděče RG1 s dálkovým kabely N2XH-J 5x6 mm 2 ve zdvojené podlaze. K tomuto chlazení přísluší také 6 drycoolerů, napojených kabelem N2XH-J 4x1,5 a 6 oběhových čerpadel, napojených kabelem N2XH-J 4x1,5. Drycoolery a oběhová čerpadla jsou umístěná na střeše objektu. Trasa z rozváděče RG1 na sále J414 je vedena chodbou v podhledu a po vyústění na střechu v el.instalačních trubkách k jednotlivým pohonům. Trasa napájení stávajícího rozváděče RG je vedena chodbou ve stávajícím kanále objektu na 1. NP, a to z rozvodny sever, místnost S107, do rozvodny jih, místnost J108, na stejném podlaží, délka trasy cca 160m. Stávající přívod pro rozváděč RG nutno zdemontovat!!! Osvětlení datasálu J414 je provedeno z rozváděče RG1 zářivkovými svítidly Modus typu LLX236ALDP2EP, 2x36W, umístěnými na stropě tak, aby intenzita osvětlení byla min. Ep=500lx. Osvětlení teplé uličky je provedeno z rozváděče 414-PDU A/B zářivkovými svítidly Technická zpráva Kapitola: Technický popis strana 6

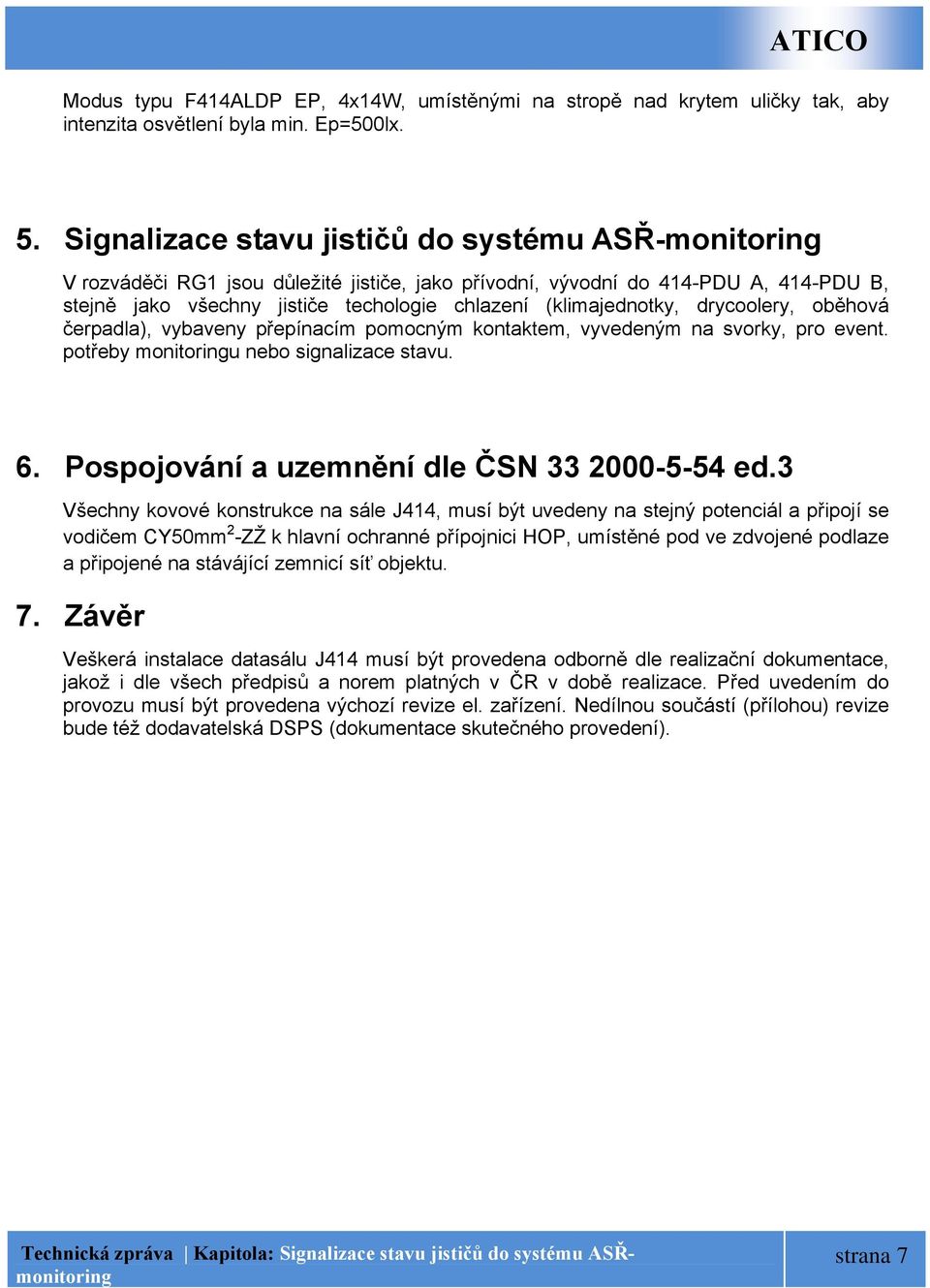

8 Modus typu F414ALDP EP, 4x14W, umístěnými na stropě nad krytem uličky tak, aby intenzita osvětlení byla min. Ep=500lx. 5. Signalizace stavu jističů do systému ASŘ-monitoring V rozváděči RG1 jsou důležité jističe, jako přívodní, vývodní do 414-PDU A, 414-PDU B, stejně jako všechny jističe techologie chlazení (klimajednotky, drycoolery, oběhová čerpadla), vybaveny přepínacím pomocným kontaktem, vyvedeným na svorky, pro event. potřeby monitoringu nebo signalizace stavu. 6. Pospojování a uzemnění dle ČSN ed.3 Všechny kovové konstrukce na sále J414, musí být uvedeny na stejný potenciál a připojí se vodičem CY50mm 2 -ZŽ k hlavní ochranné přípojnici HOP, umístěné pod ve zdvojené podlaze a připojené na stávájící zemnicí síť objektu. 7. Závěr Veškerá instalace datasálu J414 musí být provedena odborně dle realizační dokumentace, jakož i dle všech předpisů a norem platných v ČR v době realizace. Před uvedením do provozu musí být provedena výchozí revize el. zařízení. Nedílnou součástí (přílohou) revize bude též dodavatelská DSPS (dokumentace skutečného provedení). Technická zpráva Kapitola: Signalizace stavu jističů do systému ASŘmonitoring strana 7
