Solární sytém pro přípravu teplé vody HelioSet. počet kolektorů: HelioPlan SRD 2.3 nebo HelioPlan SRDV 2.3

Transkript

1 Solární sytém pro přípravu teplé vody HelioSet Způsob rozlišování a označování solárního systému HelioSet: HelioSet.50 C XX způsob montáže na střechu: T montáž na šikmou střechu F montáž na plochou střechu provedení kolektoru: H horizontální provedení kolektoru V vertikální provedení kolektoru zásobník TV a jeho provedení: solární bivalentní zásobník TV o objemu 50 l (S-FE 50/ SC) počet kolektorů: HelioPlan SRD. nebo HelioPlan SRDV. HelioSet.50 C HT Solární sytém pro přípravu teplé vody, horizontální kolektory HelioPlan SRD., solární bivalentní zásobník TV o objemu 50 l S-FE 50/ SC, montáž na šikmou střechu HelioSet.50 C VT Solární sytém pro přípravu teplé vody, vertikální kolektory HelioPlan SRDV., solární bivalentní zásobník TV o objemu 50 l S-FE 50/ SC, montáž na šikmou střechu HelioSet.50 C VF Solární sytém pro přípravu teplé vody, vertikální kolektory HelioPlan SRDV., solární bivalentní zásobník TV o objemu 50 l S-FE 50/ SC, montáž na plochou střechu Projekční podklady 7. HelioSet, ver.

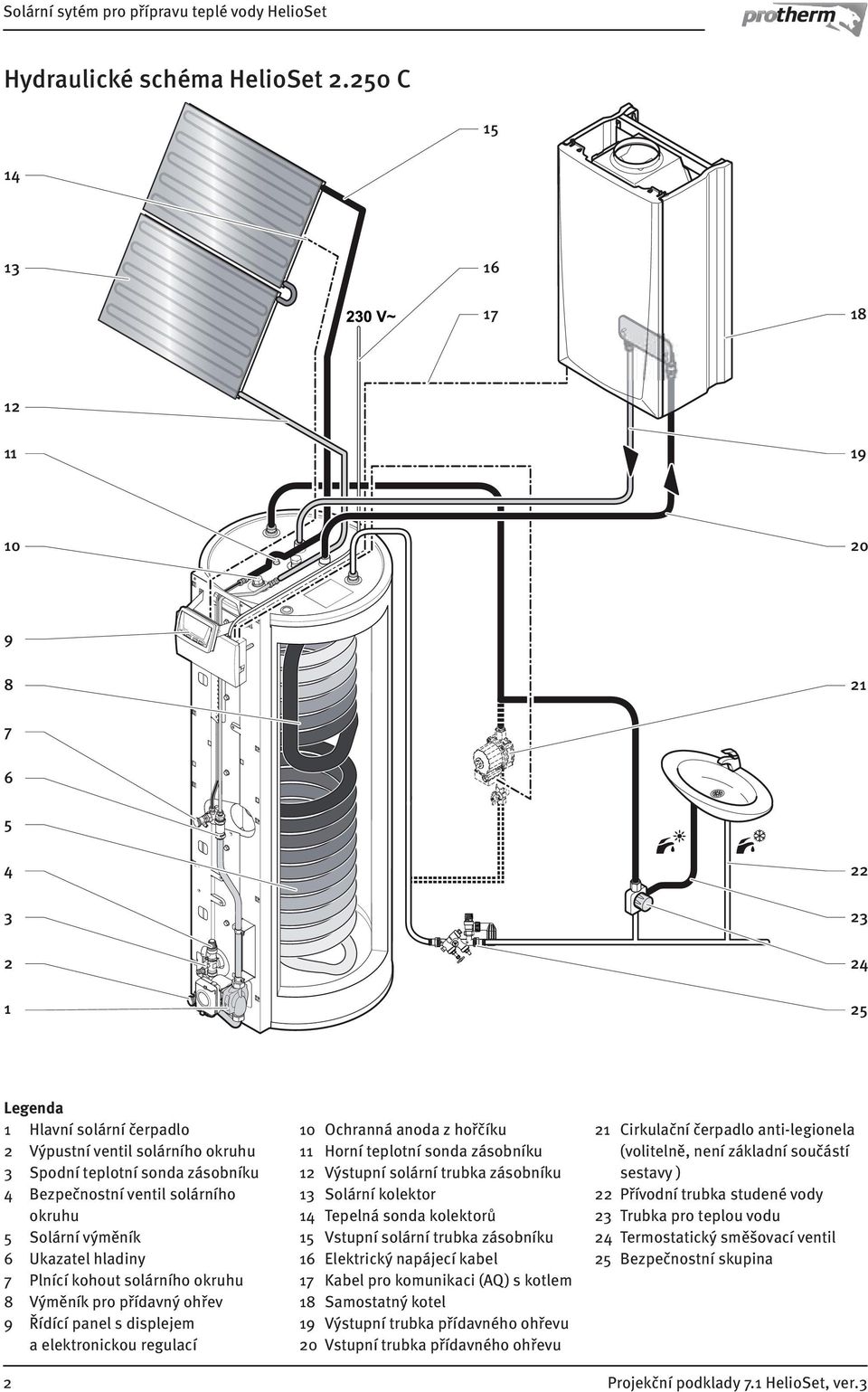

2 Hydraulické schéma HelioSet.50 C Hlavní solární čerpadlo Výpustní ventil solárního okruhu Spodní teplotní sonda zásobníku Bezpečnostní ventil solárního okruhu 5 Solární výměník 6 Ukazatel hladiny 7 Plnící kohout solárního okruhu 8 Výměník pro přídavný ohřev 9 Řídící panel s displejem a elektronickou regulací 0 Ochranná anoda z hořčíku Horní teplotní sonda zásobníku Výstupní solární trubka zásobníku Solární kolektor Tepelná sonda kolektorů 5 Vstupní solární trubka zásobníku 6 Elektrický napájecí kabel 7 Kabel pro komunikaci (AQ) s kotlem 8 Samostatný kotel 9 Výstupní trubka přídavného ohřevu 0 Vstupní trubka přídavného ohřevu Cirkulační čerpadlo anti-legionela (volitelně, není základní součástí sestavy ) Přívodní trubka studené vody Trubka pro teplou vodu Termostatický směšovací ventil 5 Bezpečnostní skupina Projekční podklady 7. HelioSet, ver.

3 Systém při odstávce Funkční systém 5 5 Solární čerpadlo Výstupní solární trubka Solární kolektor Vstupní solární trubka 5 Solární výměník (zásobník) Při odstávce se solární kapalina nachází ve spodní části zásobníku v solárním výměníku. Solární čerpadlo Výstupní solární trubka Solární kolektor Vstupní solární trubka 5 Solární výměník (zásobník) Jestliže je solární kolektor ohříván slunečními paprsky, čerpadlo se spustí a žene solární kapalinu do kolektoru. Dosáhne-li zásobník TV požadované teploty, nebo není-li dostatečný ohřev solárního kolektoru slunečními paprsky, čerpadlo se vypne a kolektor se samospádem opět vyprázdní. Rozměry zásobníku S-FE 50/ SC pro systém HelioSet.50 C 55 Ø Projekční podklady 7. HelioSet, ver.

4 Rozměry solárního kolektoru HelioPlan SRD. pro systém HelioSet.50 C Připojení a propojení soláních kolektorů HelioPlan SRD. A SRD SRD SRD SRD B Solární kolektor A Výstupní šroubovací spoj B Vstupní šroubovací spoj Teplotní sonda Šroubovací U trubice Projekční podklady 7. HelioSet, ver.

5 Rozměry solárního kolektoru HelioPlan SRDV. pro systém HelioSet.50 C Připojení a propojení soláních kolektorů HelioPlan SRDV. Zapojení vstupu kapaliny na pravé straně / výstup na levé Zapojení vstupu kapaliny na levé straně / výstup na pravé Zátka Vstupní/výstupní spoj Solární kolektor Vstupní/výstupní spoj Zátka Solární kolektor Projekční podklady 7. HelioSet, ver. 5

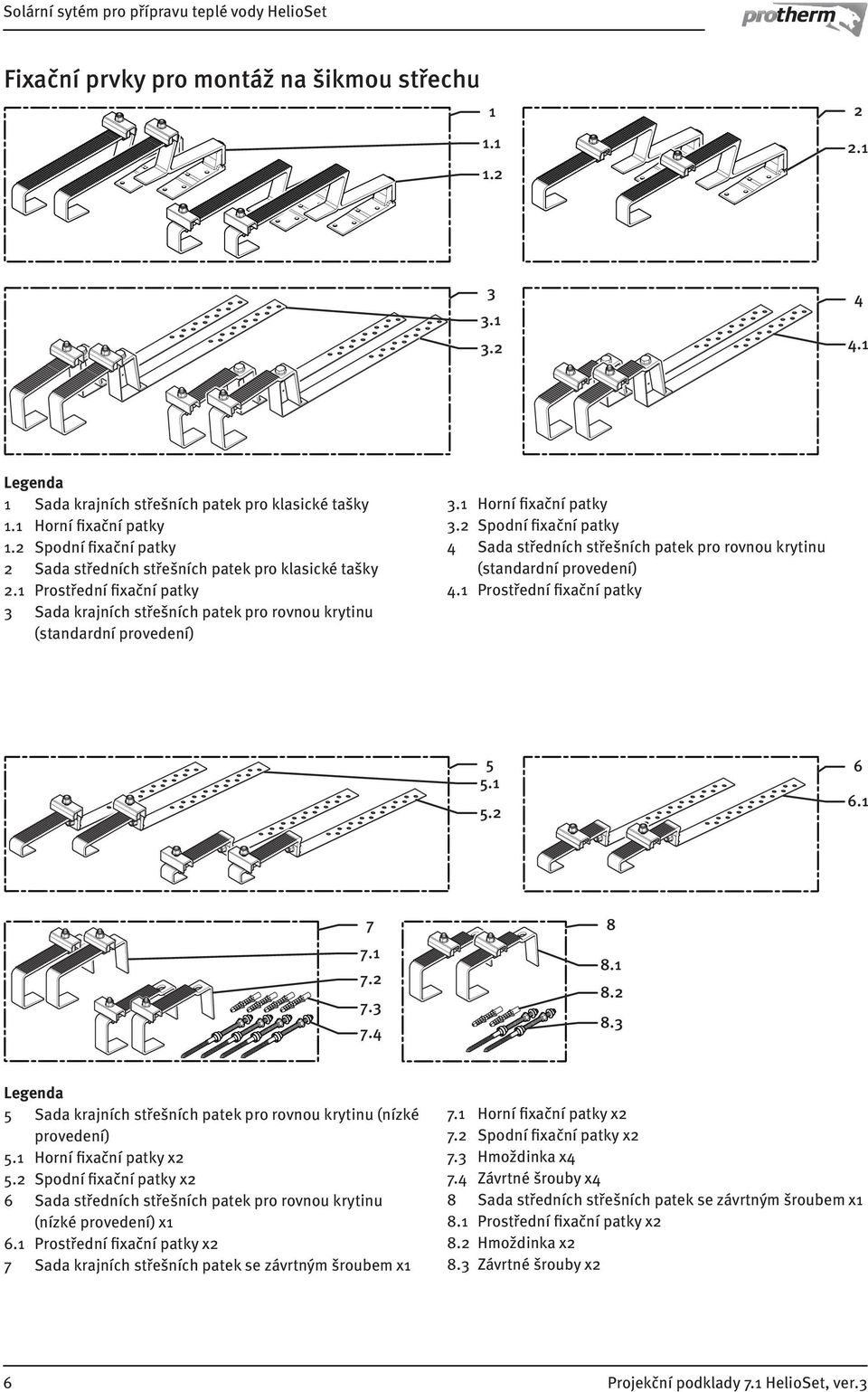

6 Solární sytém pro přípravu teplé vody HelioSet Fixační prvky pro montáž na šikmou střechu Sada krajních střešních patek pro klasické tašky. Horní fixační patky. Spodní fixační patky Sada středních střešních patek pro klasické tašky. Prostřední fixační patky Sada krajních střešních patek pro rovnou krytinu (standardní provedení). Horní fixační patky. Spodní fixační patky Sada středních střešních patek pro rovnou krytinu (standardní provedení). Prostřední fixační patky Sada krajních střešních patek pro rovnou krytinu (nízké provedení) 5. Horní fixační patky x 5. Spodní fixační patky x 6 Sada středních střešních patek pro rovnou krytinu (nízké provedení) x 6. Prostřední fixační patky x 7 Sada krajních střešních patek se závrtným šroubem x Horní fixační patky x Spodní fixační patky x Hmoždinka x Závrtné šrouby x Sada středních střešních patek se závrtným šroubem x Prostřední fixační patky x Hmoždinka x Závrtné šrouby x Projekční podklady 7. HelioSet, ver.

7 Rozměry kolektorového pole při montáži na šikmou střechu A B A C B C D Kóty (mm) SRD. A 0 B 5 C 69 D 560 ± 00 Kóty (mm) SRDV. A 00 B 550 ± 00 C 760 ± 00 Projekční podklady 7. HelioSet, ver. 7

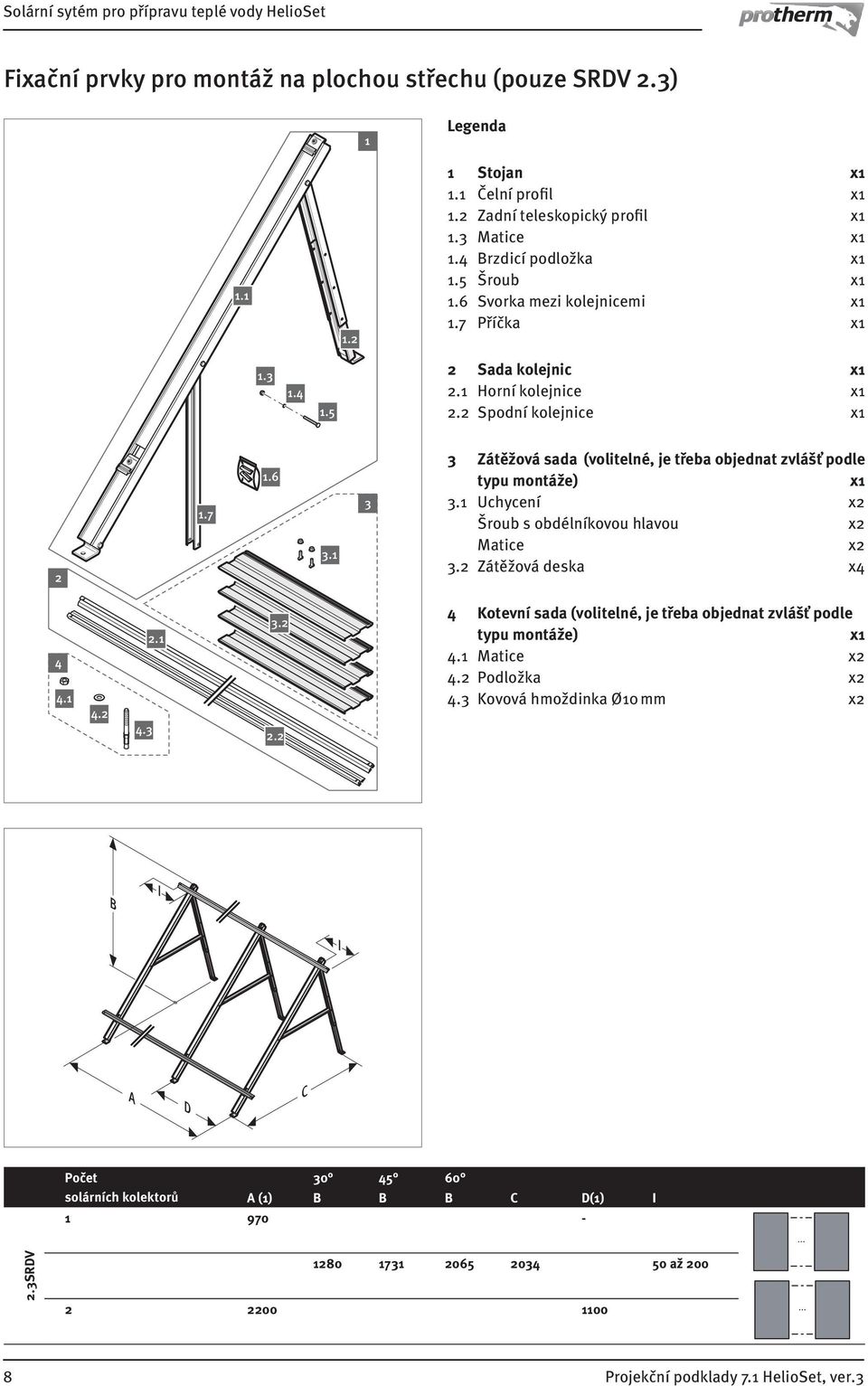

8 I I Solární sytém pro přípravu teplé vody HelioSet Fixační prvky pro montáž na plochou střechu (pouze SRDV.).. Stojan x. Čelní profil x. Zadní teleskopický profil x. Matice x. Brzdicí podložka x.5 Šroub x.6 Svorka mezi kolejnicemi x.7 Příčka x...5 Sada kolejnic x. Horní kolejnice x. Spodní kolejnice x.7.6. Zátěžová sada (volitelné, je třeba objednat zvlášť podle typu montáže) x. Uchycení x Šroub s obdélníkovou hlavou x Matice x. Zátěžová deska x Kotevní sada (volitelné, je třeba objednat zvlášť podle typu montáže) x. Matice x. Podložka x. Kovová hmoždinka Ø0 mm x B A D C Počet solárních kolektorů A () B B B C D() I SRDV až Projekční podklady 7. HelioSet, ver.

9 Základní charakteristika: Systém HelioSet je beztlakový solární systém pro přípravu teplé vody s možným dodatkovým ohřevem externím kotlem. V praxi to znamená, že po dosažení požadované teploty vody steče solární kapalina samospádem zpět do zásobníku, kde se shromažďuje v topné spirále s velkým objemem. Bivalentní zásobník je se solárními panely propojen pružnou měděnou trubkou. Součástí zásobníku o objemu 50 l je solární regulátor, čerpadlová solární skupina a pojistný ventil. Jeho další výhodou je, že je již z výroby naplněn nemrznoucí kapalinou a při montáži odpadá komplikované plnění celého systému včetně tlakové zkoušky. Plochý kolektor HelioPlan SRD. je možno instalovat pouze v horizontální poloze. Vyznačuje se kompaktní konstrukcí s nízkou hmotností. Plochý kolektor HelioPlan SRDV. je možno instalovat pouze ve vertikální poloze. Vyznačuje se kompaktní konstrukcí s nízkou hmotností. Kolektor obsahuje spirálový absorbér zabezpečující dokonalý odtok kapaliny po ukončení natápění zásobníku. Pro zvýšení účinnosti přenosu tepla je použita 0 mm silná tepelná izolace na zadní a bočních stranách. Veškeré popisované prvky solárního kolektoru jsou umístěny v rámu z hliníkové slitiny. Střešní montážní příslušenství je součástí sestavy. Solární systém HeliSet.50 C obsahuje: bivalentní zásobník, 50 l s integrovanou čerpadlovou skupinou a regulátorem x solární plochý kolektor základní střešní montážní příslušenství Zvláštní výhody a přednosti: jednoduchá a rychlá montáž zásobníku včetně elektroinstalace nenáročný na prostor systém nevyžaduje další komponenty, jako např. expanzní nádobu, odvzdušňovací prvky atd. Antikorozní ochrana zásobníku Vnitřní povrch ocelové nádoby je ošetřen smaltem. Účelem tohoto smaltu je zabránit přímému kontaktu oceli s vodou, a zabránit vzniku koroze. Hořčíková anoda jako doplněk ochrany vytváří efekt baterie mezi sebou a ocelí. Místo toho, aby anoda umožnila korozi oceli, tak se naopak sama velmi pomalu opotřebovává, jelikož použitý materiál (hořčík) má zápornější elektrochemický potenciál než ocel. Ochrana systému proti mrazu a proti přehřátí V případě odstavení solárního systému, steče solární kapalina, která je obsažena v kolektorech a solárních trubkách, zpět do solárního zásobníku. Tím je zabráněno možným škodám přehřátím systému. Možným škodám způsobeným mrazem je zabráněno naplněním systému neředěnou solární kapalinou Protherm, která odolává teplotám až 8 C. Schopnost solární kapaliny proti mrazu musí být kontrolována každý rok. Termostatický směšovací ventil Účelem termostatického směšovacího ventilu je omezit teplotu teplé vody, která vytéká z odběrného místa, tak aby se zabránilo vzniku opaření. Proto musí být termostatický směšovací ventil napojen na teplou vodou ze zásobníku a na studenou vodou vstupující do systému, před místy odběru. Termostatický směšovací ventil není dodáván v základní sestavě. Podmínky instalace Pro propojení zásobníku se solárními kolektory jsou doporučovány solární trubky v (originální příslušenství Protherm). Dráha a délka trubky musí dodržovat konstantní sklon alespoň % (cm/m). Protisklon by zabraňoval úplnému vyprazdňování kolektorů. Združené měděné solární trubky v s nominálním průměrem 8, /0 mm pro solární kapalinu mají společnou tepelnou izolaci a společně s nimi se vede i dvoužilový kabel teplotní sondy kolektorů. Toto řešení přispívá k velmi snadné instalaci. Solární kolektory musí být nainstalovány ve vyšší úrovni než samotný zásobník. Podmínky instalace Max.: 8,5m ( m) Min. % Celková délka trubek mezi kolektorem a zásobníkem (L + L + L) nesmí překročit 0 m (0 m tam + 0 m zpět). Maximální výška vedení mezi zásobníkem a kolektory je 8,5 m (po doplnění sadou přídavného čerpadla až m). Kolektory jsou chráněny proti mrazu solární kapalinou. Naproti tomu zásobník musí být nainstalován v místě, kde nemrze. V případě dlouhodobé nepřítomnosti zásobník vypusťte. Projekční podklady 7. HelioSet, ver. 9

10 Okruh teplé vody Aby byl zajištěn správný chod a bezpečnost systému i uživatele, musí být k systému nainstalovány některé prvky: Bezpečnostní skupina musí být nainstalována na přívodní trubce se studenou vodou. Termostatický směšovací ventil musí být připojen k okruhu TV před odběrnými místy. Je-li potřeba, připojte k okruhu s teplou vodou expanzní nádobu. Je-li potřeba, připojte k okruhu studené vody redukční tlakový ventil. Spoje, které propojují zásobník s okruhem teplé vody, se nacházejí ve vrchní části. Okruh přídavného ohřevu Solární systém HelioSet 50 C má k dispozici funkci dohřevu, jestliže sluneční svit není dostatečný. Tato podpora ohřevu je vykonávána samostatným kotlem, který je ovládán elektronickou regulací zásobníku. Kotel tedy musí být připojený k zásobníku na spínací kontakt AQ (Aquastat). Není-li dodatečný kotel vybaven svorkami AQ pak lze řídit dodatečný ohřev zásobníku NTC čidlem kotle pro TV, které vložíme do horní jímky v zásobníku. Spoje, které propojují zásobník s okruhem přídavného ohřevu, se nacházejí ve vrchní části. Vypouštěcí kohout zásobníku Spoj vývodu teplé vody R / Spoj přívodu studené vody R / Připojení vývodu kotle R Připojení přívodu kotle R POZOR: Zásobník HelioSet 50 SC není koncipován tak, aby byla k okruhu připojena cirkulační smyčka Řízené funkce dodatečného kotle: časové řízení dohřívání zásobníku (AQ*) v době běhu solárního okruhu je dočasně zamezený dohřev zásobníku dodatečným kotlem (AQ*) funkce Párty pro rychlý ohřev zásobníku mimo časového programu nahřívání zásobníku (AQ*) jednorazový dohřev zásobníku mimo časový program nahřívání zásobníku (AQ*) funkce Prázdniny (vypnutí ohřevu zásobníku v nastaveném období) (AQ*) (AQ* - platí pouze je-li dodatečný kotel vybavený konektorem pro Aquastat) 0 Projekční podklady 7. HelioSet, ver.

11 Ovládací panel 5 Tlačítko Mode Tlačítko pro přístup ke zvláštním funkcím Displej Tlačítko - 5 Tlačítko + Popis displeje Vertikální kurzor nastavení Horizontální kurzor nastavení Multifunkční zobrazovací oblast Aktuální den v týdnu 5 Teplota vody v zásobníku (požadovaná nebo skutečná) 6 Režim činnosti 7 Zvláštní funkce 8 Nabídka programování 9 Menu instalatér 0 Přídavný ohřev v činnosti Nastavení časových úseků pro přídavný ohřev Informace Aktivní solární systém (blikající) Teplota solárních kolektorů Projekční podklady 7. HelioSet, ver.

12 Elektrické schéma PWM TAC TAC NTCA 5 V / V AQ R L N LEG/BYP L N L N PCSA PCSB 0 V~ L N 0V~ T F X PWM TAC TAC Řídící signál hlavního čerpadla Teplotní sonda spodní části zásobníku Teplotní sonda horní části zásobníku NTCA Teplotní sonda solárních kolektorů AQ LEG Ovládání přídavného ohřevu zásobníku. Tato funkce je prováděna kotlem, který je vybaven svorkami AQ (Aquastat) čerpadlo anti-legionela (volitelně) PCSA Hlavní solární čerpadlo PCSB Přídavné solární čerpadlo s nízkou spotřebou (volitelně) 0V~ Elektrické napájení Pojistka Projekční podklady 7. HelioSet, ver.

13 Technické údaje Zásobník S-FE 50/ SC pro systém HelioSet.50 C Popis Jednotka 50C Objem zásobníku l 5 Maximální tlak zařízení bar 0 El. napájení V AC/Hz W A 0/50 max. 00 Uchování dat v regulaci bez el. napájení min. 0 Maximální teplota prostředí C 50 Napětí teplotních sond V 5 Minimální průřez kabelů teplotních sond mm 0,75 Doporučený průřez napájecího kabelu 0 V mm,5 Elektrická ochrana IP 0 Ochranná třída pro regulační zařízení N Solární výměník Teplosměnná plocha m, Objem výměníku pro solární kapalinu l 8,5 Maximální teplota solární kapaliny C 0 Maximální teplota teplé vody C 75 Okruh přídavného ohřevu Stálá dodávka teplé vody (pro teplotu otopné vody 85/65 C a pro teplotu teplé vody 5 C (ΔT=5 K)) l/h 6 Teplosměnná plocha m 0,8 Nominální průtok otopné vody m /h, Objem výměníku přídavného ohřevu l 5, Kontinuální výkon (pro C) kw 6 Tlaková ztráta přídavného výměníku mbar 5 Maximální teplota otopné vody C 90 Maximální teplota teplé vody C 75 Teplotní ztráta kwh/h, Objem dohřívané TV bivalentním zdrojem l 05 Rozměry Vnější průměr zásobníku mm 600 Vnější průměr zásobníku bez izolace mm 500 Šířka mm 608 Hloubka mm 768 Výška mm 696 Okruh přídavného ohřevu: přípojky otopné vody R " Okruh teplé vody: přípojky teplé a studené vody R /" Solární okruh: přípojky solárního okruhu mm Ø0 Váha Zásobník s izolací a obalem kg 5 Naplněný zásobník připravený k činnosti kg 95 Projekční podklady 7. HelioSet, ver.

14 Technické údaje kolektor HelioPlan SRD. pro systém HelioSet.50 C Popis Jednotka SRD. Typ absorberu Šroubové potrubí horizontální Povrstvení absorbéru Vysoce selektivní pokovení Hmotnost kg 7 Objem solární kapaliny l,5 Plocha brutto m,5 Plocha aperturní m,5 Pohlcovací schopnost absorbéru (α) % 95 Reflexní schopnost absorbéru (ε) % 5 Typ skla Strukturované bezpečnostní sklo Optická účinnost η 0 % 80, Lineární koeficient tepelného přenosu K W/(m²K),76 Kvadratický koeficient tepelného přenosu K W/(m²K) 0,0 Maximální teplota C 70 Maximální výkon kw,88 Tepelná kapacita KJ/m K 7,6 Šířka solárního kolektoru mm Délka solárního kolektoru mm 0 Tloušťka solárního kolektoru mm 80 kolektor HelioPlan SRDV. pro systém HelioSet.50 C Popis Jednotka SRDV. Typ absorberu Šroubové potrubí horizontální Povrstvení absorbéru Vysoce selektivní pokovení Hmotnost kg 7 Objem solární kapaliny l,5 Plocha brutto m,5 Plocha aperturní m,5 Pohlcovací schopnost absorbéru (α) % 95 Reflexní schopnost absorbéru (ε) % 5 Typ skla Strukturované bezpečnostní sklo Optická účinnost η 0 % 79,0 Lineární koeficient tepelného přenosu K W/(m²K),6 Kvadratický koeficient tepelného přenosu K W/(m²K) 0,05 Maximální teplota C 00 Maximální výkon kw,88 Tepelná kapacita KJ/m K 7,9 Šířka solárního kolektoru mm 0 Délka solárního kolektoru mm Tloušťka solárního kolektoru mm 80 Projekční podklady 7. HelioSet, ver.
