1 Solární ohřívač se solární sestavou na vratné vodě Popis výrobku ČR Hoval SolarCompact ( ) pro solární ohřev a ohřev kotlem Ohřívač ocelový ohřívač s vnitřním smaltováním 2 pevně vestavěné smaltované tepelné výměníky z hladkých trubek - spodní pro solární ohřev - horní pro dohřev kotlem (pxlnovým nebo olejovým) vestavěná ochranná hořčíková anoda příruba pro kontrolu a údržbu tepelná izolace z tvrzené polyuretanové pěny, napěněné přímo na ohřívači odnímatelné fóliové opláštění červené barvy vevařené ponorné jímky teploměr Solární sestava armatur na vratné vodě DN 20 (3/4 ) oběhové čerpadlo Solar SX13-4 kulový kohout (ovládatelný klíčem) s teploměrem zařízení proti zpětnému proudění nastavitelné průtočné množstvi (1-13 l/min) s displejem zabezpečovací prvky - pojistný ventil (6 bar) - manometr (6 bar) - nerezová exibilní připojovací trubice pro expanzní tlakovou nádrž proplachovací a plnicí jednotka tepelně izolační box poloskořepinové konstrukce včetně šroubení vnitřní závit 1 pro montáž přímo na zásobník ohřívač s nainstalovaným opláštěním, solární sestava armatur na vratné vodě, oběhové čerpadlo - vše v samostatném balení Na stavbě montáž solární sestavy armatur a oběhového čerpadla Modelová řada SolarCompact (300) (400) (500) Provedení na přání elektrická závitová topná vložka Elektrická závitová topná vložka pro SolarCompact ( ) Typ EP-3 až EP-6 z materiálu Incoloy alloy 825 topný výkon 3-6 kw s regulátorem teploty a ochranou proti přehřátí připojení 3 x 400 V není vhodná pro výhradně elektrický ohřev dodává se v odděleném balení Na stavbě instalace elektrické topné vložky 1

2 Objednací číslo Ohřívač SolarCompact ( ) ocelový, s vnitřním smaltováním, se 2 tepelnými výměníky a solární sestavou armatur na vratné vodě ohřívač s namontovaným fóliovým opláštěním a solární sestava armatur v samostatném balení SolarCompact objem dm³ SolarCompact (300) 300 SolarCompact (400) 380 SolarCompact (500) Příslušenství Elektrická závitová topná vložka pro SolarCompact ( ) s regulátorem teploty a ochranou proti přehřátí. Dodává se v samostatném balení, instalace na stavbě, 3 x 400 V. topný výkon vestav. délka pro SolarkW mm Compact EP-3 3,0 390 ( ) EP-4,5 4,5 500 ( ) EP-6 6,0 620 (500) Elektrická ochranná anoda Correx pro dlouhodobou protikorozní ochranu, určená pro montáž do ohřívače namísto hořčíkové ochranné anody, včetně redukčního šroubení Lze použít buď anodu Correx s externím napájením anebo jednu nebo dvě hořčíkové anody Kabelový snímač KVT 20/5/6S s kabelem délky 5 m a konektorem Kabelový snímač KVT 20/5/6 s kabelem 5 m Teplotní snímač TF 25/12K s kabelem pro připojení k automatu plynového kotle (TopGas ) s TopTronic RS OT Teplotní snímače pro TopTronic T jsou součástí ovládacího panelu kotle nebo jsou obsaženy v regulační sadě. 2

3 Objednací číslo Termostat TW 12 s kapilárou Termostatický směšovací ventil TM200 Trojcestný směšovací ventil z mosazi pro regulaci teploty vody v rozvodu. - připojení R 3/4 - maximální teplota vody 90 C - nastavitelný rozsah C - průtočné množství 27 l/min (pro Δp = 1 bar) - hodnota kvs 1, Odvzdušňovač ¾" - pro kontinuální odvzdušňování, - s ručně ovládaným odvzdušňovacím ventilem - instalace do vratného vstupu kolektoru - připojení R ¾" Key-Modul pro solární systémy viz příslušenství kotle 3

4 Technická data Ohřívač (300) (400) (500) objem (vliv spodního výměníku) dm³ objem (vliv horního výměníku) dm³ provozní / zkušební přetlak bar 10 / / / 13 maximální provozní teplota C tloušťka tepelné izolace (tvrzená PU-pěna) mm součinitel tepelné vodivosti Watt/mK 0,025 0,025 0,025 pohotovostní ztráta qb při 60 C W hmotnost kg maximální plocha kolektorů m² rozměry viz rozměrový náčrt Spodní tepelný výměník topná plocha m² 1,55 1,80 1,90 objem topné vody dm³ 10,3 12,5 13,2 tlaková ztráta - voda 1 z-číslo tlaková ztráta - voda / glykol 50% z-číslo provozní / zkušební přetlak bar 8 /13 8 / 13 8 /13 maximální provozní teplota C Horní tepelný výměník topná plocha m² 0,80 1,00 1,30 objem topné vody dm³ 5,7 6,95 8,9 tlaková ztráta z-číslo provozní / zkušební přetlak bar 8 /13 8 / 13 8 /13 maximální provozní teplota C tlaková ztráta tepelného výměníku v mbar = objemový průtok (m³/h) 2 x z Solární sestava armatur na vratné vodě SAR SAR20 čerpadlo SX 13-4 napětí 1x230 V výkon 96 W max. odběr proudu 0,46 A rozsah měření průtoku l/min 1-13 tlaková ztráta 1 z-číslo 70 max. přetlak bar 6 max. krátkodobá teplota C 180 4

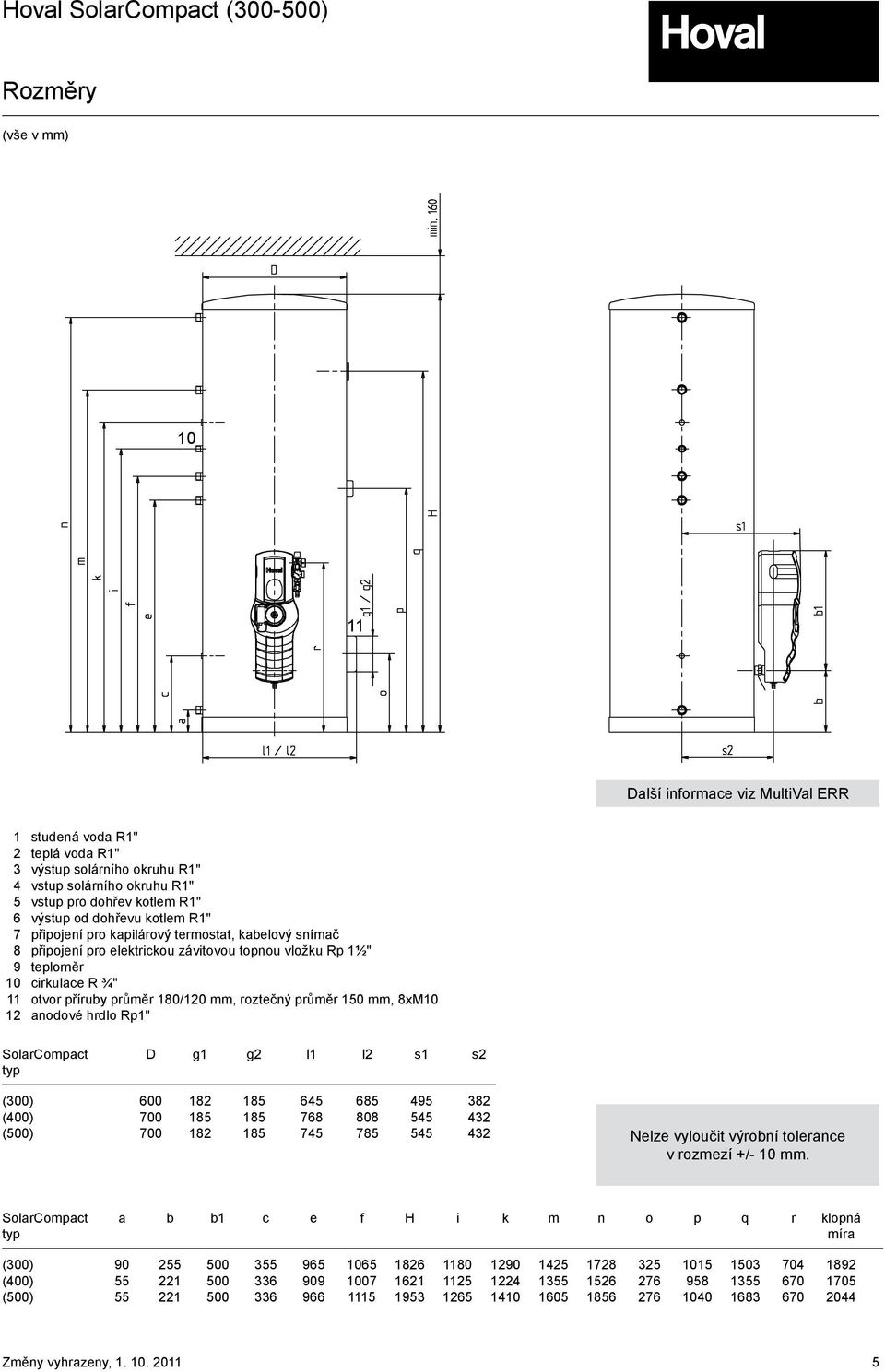

5 Rozměry (vše v mm) Další informace viz MultiVal ERR 1 studená voda R1" 2 teplá voda R1" 3 výstup solárního okruhu R1" 4 vstup solárního okruhu R1" 5 vstup pro dohřev kotlem R1" 6 výstup od dohřevu kotlem R1" 7 připojení pro kapilárový termostat, kabelový snímač 8 připojení pro elektrickou závitovou topnou vložku Rp 1½" 9 teploměr 10 cirkulace R ¾" 11 otvor příruby průměr 180/120 mm, roztečný průměr 150 mm, 8xM10 12 anodové hrdlo Rp1" SolarCompact D g1 g2 l1 l2 s1 s2 (300) (400) (500) Nelze vyloučit výrobní tolerance v rozmezí +/- 10 mm. SolarCompact a b b1 c e f H i k m n o p q r klopná míra (300) (400) (500)
