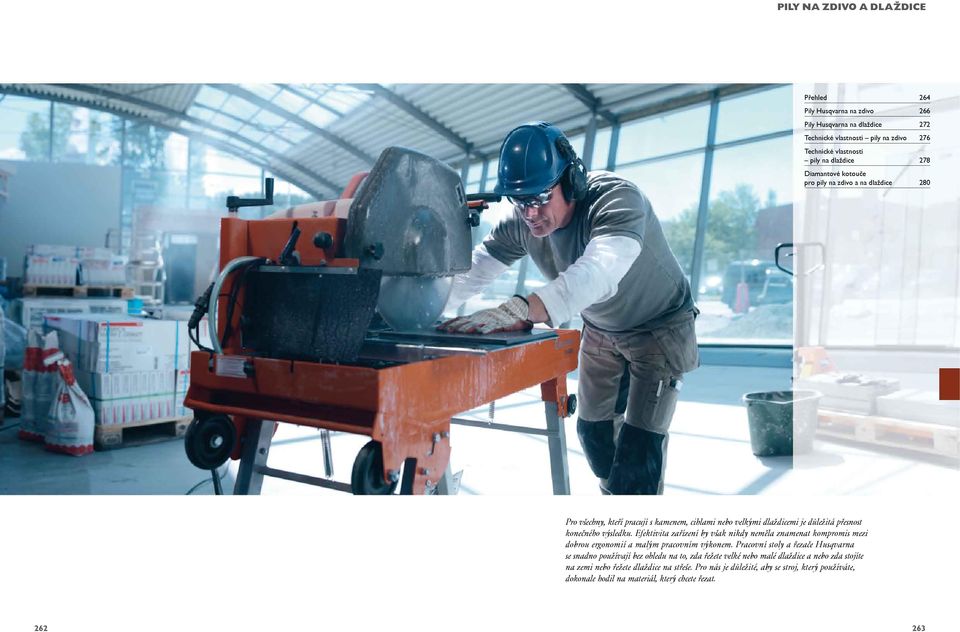

1 PILY NA ZDIVO A DLAŽDICE Přehled 264 Pily Husqvarna na zdivo 266 Pily Husqvarna na dlaždice 272 Technické vlastnosti pily na zdivo 276 Technické vlastnosti pily na dlaždice 278 Diamantové kotouče pro pily na zdivo a na dlaždice 280 Pro všechny, kteří pracují s kamenem, cihlami nebo velkými dlaždicemi je důležitá přesnost konečného výsledku. Efektivita zařízení by však nikdy neměla znamenat kompromis mezi dobrou ergonomií a malým pracovním výkonem. Pracovní stoly a řezače Husqvarna se snadno používají bez ohledu na to, zda řežete velké nebo malé dlaždice a nebo zda stojíte na zemi nebo řežete dlaždice na střeše. Pro nás je důležité, aby se stroj, který používáte, dokonale hodil na materiál, který chcete řezat

2 Pily na zdivo přehled POUŽITÍ PRODUKTU TECHNICKÉ ÚDAJE STRANĚ POUŽITÍ PRODUKTU TECHNICKÉ ÚDAJE STRANĚ Všechny druhy cihel a bloků. Husqvarna TS 400 F 1500 / 2200 / 2700 W Průměr kotouče, max. 400 mm 125 / 230 *mm 96 kg * Změnou polohy materiálu. 266 Silnější zdivo a dlažba (do řezací hloubky 105 mm). Husqvarna TS 100 R 2200 / 2700 W 350 mm 105 mm 106 kg 271 Všechny druhy cihel a bloků. Husqvarna TS 350 E 1500 / 2200 / 2700 W Průměr kotouče, max 350 (300) mm Hloubka řezu, max 100 (80) mm 92 kg 268 Řezání dlaždic všech materiálů a velikostí. Husqvarna TS 230 F 800 W 230 mm 46 mm 16,5 kg 272 Řezání větších dlaždic. Husqvarna TS 230 I 800 W 230 mm 55 mm 15,0 kg 273 Všechny druhy cihel a bloků. Husqvarna TS 300 E 2200 / 2700 W Průměr kotouče, max. 300 (350) mm 80 (100) mm 82 kg 269 Všechny větší dlaždicové materiály. Husqvarna TS 73 R 1000 W 230 mm 50 / 100 *mm 47 kg * Změnou polohy materiálu. 274 Profesionální suché řezání střešních dlaždic a střešních tašek. Husqvarna TS 300 D 2200 W 300 mm 75 mm 23,0 kg 270 Řezání dlaždic. Husqvarna TS 66 R 800 W 200 mm 40 mm 41 kg

3 Husqvarna TS 400 F Všechny druhy cihel a bloků. Smart Pump, patentované samočistící čerpadlo, účinné zvýšení životnosti vodního čerpadla. Patentovaná samouzamykací matice kotouče (není potřeba klíč) a kryt kotouče s úplným přístupem. Jedna osoba může díky poloautomatickým skládacím nohám snadno postavit stroj do pracovní pozice. Laserové ukazovátko pro polohování materiálu. Snadná přeprava a manipulace díky 2 kolečkám vpředu a 2 vzadu stolu. Odtokový kanálek na hrubé nečistoty významně zvyšuje životnost vodního čerpadla. Snadná výměna vodního čerpadla, díky rychlospojce el. kabelu. Průměr kotouče, max. Více technických informací na straně 276. * Změnou polohy materiálu / 2200 / 2700 W 400 mm 125 / 230 *mm 96 kg Smart Pump, patentované samočistící čerpadlo. Na rozdíl od standartních čerpadel, která při ponoření do kalů se mohou snadno spálit, systém Smart Pump vytváří zónu čistější vody zabraňující rychlému ucpání čerpadla. TS 400 F, 230 V, 1fázový, kotouč GS 50 S mm TS 400 F, 400 V, 3fázový, kotouč GS 50 S mm Naklápěcí hlava pro řezání v úhlu. Laserové ukazovátko umožňuje rychlé nastavení správné polohy materiálu pro řez. Jedinečný kryt kotouče zajišťuje velmi snadný přístup ke kotouči. Pila obsahuje i rychlospojku pro snadné připojení kotouče. Samostatný kryt kotouče, úplné pokrytí kotouče A Ostřící blok, 2 strany B Jiná napájecí šňůra, PRCD, 1 fáze 16 A 30 ma Vodní čerpadlo s rychlým připojením elektřiny, 230 V Vodní čerpadlo s rychlým připojením elektřiny, 110 V Rychlé připojení příruby Stůl, kompletní Válec stolu Hranatá vodící lišta Zátka nádrže Klíč Klíč Diamantové kotouče MATERIÁL GS 25 GS 50 S + KERAMICKÉ DLAŽDICE l l GRANIT, TVRDÉ MATERIÁLY l l MRAMOR l l GRANIT, MĚKKÉ MATERIÁLY l l BETON l l CIHLA l abrazivní materiály l Více na straně Ostřící blok, 2 strany. Jiný kabel pro napájení

4 Husqvarna TS 350 E Husqvarna TS 300 E Všechny druhy cihel a bloků. Smart Pump, patentovanané samočistící čerpadlo, účinné zvýšení životnosti vodního čerpadla. Dvě zadní kolečka pro snadnou přepravu a manipulaci stolu na pracovišti. Jedna osoba může díky poloautomatickým skládacím nohám snadno postavit stroj do pracovní polohy. Systém rychlospojek usnadňuje výměnu vodního čerpadla. Velmi masivní a pevný rám s chráněnými vodícími lištami. Lze sklopit do úhlu 45 a řezat šikmo, pro maximálně všestranné použití. Průměr kotouče, max Hloubka řezu, max Více technických údajů na straně / 2200 / 2700 W 350 (300) mm 100 (80) mm 92 kg Všechny druhy cihel a bloků. Pevná konstrukce s chráněnými vodícími kolejemi. Sklápěcí nohy pro snadnější přepravu a manipulaci. Velký stůl pro manipulaci s většími materiály. Lze sklopit do úhlu 45 a řezat šikmo, pro maximální všestrannost. Průměr kotouče, max. Více technických údajů na straně / 2700 W 300 (350) mm 80 (100) mm 82 kg TS 300 E, 230 V, 1fázový TS 300 E, 230 V, 1fázový, kotouč GS mm TS 300 E, 230 V, 1fázový, kotouč GS mm TS 300 E, 400 V, 3fázový, kotouč GS mm Sklápěcí nohy umožňují jedné osobě postavit stroj. TS 350 E, 230 V, 1fázový, kotouč GS 50 S mm TS 350 E, 400 V, 3fázový, kotouč GS 50 S mm Zvýšená ochrana proti nárazům je zajištěna díky pevnému celistvému rámu se zabudovaným žlabem. A Příruba pro rychlé odpojení b Odtokový sběrač kalu Samostatný kryt kotouče, úplné pokrytí kotouče C Brusný blok, 2 strany D Jiná napájecí šňůra, PRCD, 1fáze 16 A 30 ma Vodní čerpadlo s rychlým připojením elektřiny, 230 V Vodní čerpadlo s rychlým připojením elektřiny, 110 V Stůl, kompletní Kolej pro úhlové řezání Válec stolu Zátka nádrže Klíč Upevňovací matice pro příruby C Brusný blok, 2 strany D Diferenciální napájecí šňůra, PRCD, 1fázová 16A 30 ma E Kolej pro úhlové řezání Čerpadlo Smart Pump s rychlým připojením elektřiny, 230 V Čerpadlo Smart Pump s rychlým připojením elektřiny, 110 V Vodní čerpadlo, 110 V Vodní čerpadlo, 220 V Vodní čerpadlo, 400 V Stůl, kompletní Válec stolu Zátka nádrže Klíč, jednoduchý Upevňovací matice pro přírubu Diamantové kotouče pro TS 350 E a TS 300 E Příruba pro rychlé uvolnění a pro snadnou instalaci kotouče bez nářadí. Odtokové koryto, nastavitelné pro řezání v úhlu 45 a 90. Ostřící blok, 2 strany. Napájecí kabel. Přípravek pro úhlové řezání. MATERIÁL GS 25 GS 50 GS 50 S + GS 2 S TVRDÉ DLAŽDICE, PORCELÁN l l KERAMICKÉ DLAŽDICE l l l l GRANIT, TVRDÉ MATERIÁLY l l l l MRAMOR l l l l GRANIT, MĚKKÉ MATERIÁLY l l l l BETON l l l CIHLA l l abrazivní materiály l l Více na straně

5 Husqvarna TS 300 D Husqvarna TS 100 R Pohodlný stojan umožňuje postavení stroje na střechu. Profesionální suché řezání střešních dlaždic a střešních tašek. Lehký pro snadnou manipulaci na střeše. Plochý pracovní povrch a postranní prodloužení umožňuje všechny druhy řezání a dlaždic a tašek všech velikostí (do tloušťky 75 mm). ný motor a stůl z nerezové oceli, který je odolný vůči opotřebení. Integrovaný sběrač prachu (pro připojení k vysavači) pro bezprašné pracovní prostředí. Více technických údajů na straně W 300 mm 75 mm 23,0 kg TS 300 D, 230 V, 1fázový, kotouč 300 mm Boční prodloužení umožňuje řezání širších materiálů a funguje jako doraz pro materiál. Odnímatelné nohy pro snadnější transport. Řezací hlavu a stůl lze sklopit do úhlu 45 a umožňuje šikmé tím šikmé řezy. A Speciální stojan pro umístění pily na střechu B Brusný blok, 2 strany Francouzský klíč Silnější zdivo a dlažba (do řezací hloubky 105 mm). Ideální pro stavebníky a řemeslníky. Přesný pohyb řezací hlavy a unikátní řezací systém 45. Pomocí posuvné hlavy lze řezat materiály různě silné v několika směrech a lze řezat drážky. Vysoká stabilita stroje. Boční prodloužení umožňuje řezání delších materiálů nebo fungovat jako doraz. Snadné číštění díky odnímatelnému stolu. b Brusný blok, 2 strany C Jiná napájecí šňůra, PRCD, 1fázový, 16 A 30 ma Náhradní čerpadlo, 230 V, 50 Hz Uzamykací křídlová matice na nohy Zátka nádrže Francouzský klíč Upevňovací matice pro příruby Diamantové kotouče pro TS 300 D a TS 100 R MATERIÁL GS 25 GS 50 GS 2 S TVRDÉ DLAŽDICE, PORCELÁN l l KERAMICKÉ DLAŽDICE l l l GRANIT, TVRDÉ MATERIÁLY l l l MRAMOR l l l GRANIT, MĚKKÉ MATERIÁLY l l l BETON l l CIHLA l abrazivní materiály l Více na straně Více technických údajů na straně / 2700 W 350 mm 105 mm 106 kg TS 100 R, 230 V, 1fázový, kotouč GS 50 S mm TS 100 R, 400 V, 3fázový, kotouč GS 50 S mm Ostřící blok, 2 strany. Jiný kabel pro napájení

6 Husqvarna TS 230 F Husqvarna TS 230 I Naklápěcí stůl s úhlem řezu od 90 to 45. Řezání dlaždic všech materiálů a velikostí. Větší pohodlí při řezání, díky odvodu na recyklaci vody. Patentovaný systém řezání v úhlu 45 (není potřeba čerpadlo). Vysoká přesnost, protože materiál zůstává v rovině i při řezání v úhlu 45. Snadné čištění, velmi velký stůl pro snadné řezání. Patentovaná pevná vodicí lišta s přesným nastavením. Více technických údajů na straně W 230 mm 46 mm 16,5 kg TS 230 F, 230 V, 1fázový A Úplná vodící lišta B Kolej pro úhlové řezání C Sklopný stojan D Brusný blok, 2 strany E Jiná napájecí šňůra, PRCD, 1fáze 16 A 30 ma ZAP / VYP přepínač 230 V, 50 Hz ZAP / VYP přepínač 110 V, 50 Hz Plastová vodní nádrž Uzamykací šroub Kryt ventilátoru motoru Ventilátor Kondenzátor Vnitřní příruba Vnější příruba Uzamykací šroub Přírubový uzamykací šroub Řezání větších dlaždic. Kompaktní přesná stolová pila z nerezové oceli. Velký povrch stolu, určený pro řezání všech typů dlaždic. Naklápěcí mechanismus umožňuje šikmé řezání pod úhlem 45. Nízká hmotnost (15 kg). Více technických údajů na straně W 230 mm 55 mm 15,0 kg TS 230 I, 230 V, 1fázový C Sklopný stojan D Brusný blok, 2 strany E Jiná napájecí šňůra, PRCD, 1fáze 16 A 30 ma Plastová úhlová lišta Plastová vodní nádrž Diamantové kotouče pro TS 230 F a TS 230 I MATERIÁL GS 1 GS 2 S SKLO l TVRDÉ DLAŽDICE, PORCELÁN l KERAMICKÉ DLAŽDICE l GRANIT, TVRDÉ MATERIÁLY l MRAMOR l GRANIT, MĚKKÉ MATERIÁLY l Více na straně Kompletní vodící lišta a úhlová vodící lišta. Sklopný stojan pro lepší a pohodlnější pracovní podmínky. Model TS 230 F je vybaven velkým odnímatelným stolem z POM (Polyoxymetylén), snadno se čistí a udržuje. Ostřící blok, 2 strany. Jiný kabel pro napájení

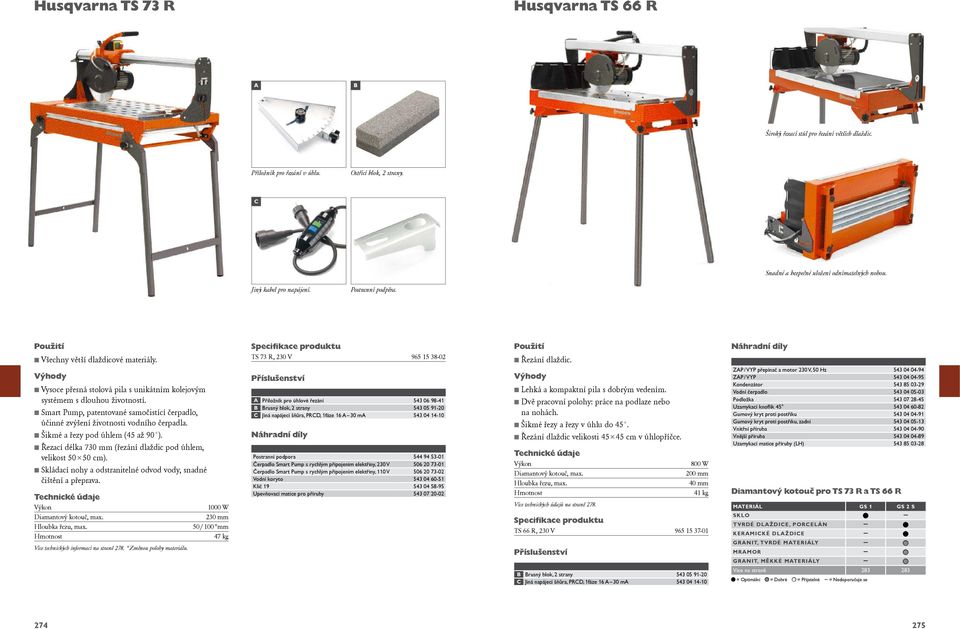

7 Husqvarna TS 73 R Husqvarna TS 66 R Široký řezací stůl pro řezání větších dlaždic. Příložník pro řezání v úhlu. Ostřící blok, 2 strany. Snadné a bezpečné uložení odnímatelných nohou. Jiný kabel pro napájení. Postranní podpěra. Všechny větší dlaždicové materiály. Vysoce přesná stolová pila s unikátním kolejovým systémem s dlouhou životností. Smart Pump, patentované samočistící čerpadlo, účinné zvýšení životnosti vodního čerpadla. Šikmé a řezy pod úhlem (45 až 90 ). Řezací délka 730 mm (řezání dlaždic pod úhlem, velikost cm). Skládací nohy a odstranitelné odvod vody, snadné čištění a přeprava. Více technických informací na straně 278. * Změnou polohy materiálu W 230 mm 50 / 100 *mm 47 kg TS 73 R, 230 V A Příložník pro úhlové řezání B Brusný blok, 2 strany C Jiná napájecí šňůra, PRCD, 1fáze 16 A 30 ma Postranní podpora Čerpadlo Smart Pump s rychlým připojením elektřiny, 230 V Čerpadlo Smart Pump s rychlým připojením elektřiny, 110 V Vodní koryto Klíč Upevňovací matice pro příruby Řezání dlaždic. Lehká a kompaktní pila s dobrým vedením. Dvě pracovní polohy: práce na podlaze nebo na nohách. Šikmé řezy a řezy v úhlu do 45. Řezání dlaždic velikosti cm v úhlopříčce. Více technických údajů na straně W 200 mm 40 mm 41 kg TS 66 R, 230 V B Brusný blok, 2 strany C Jiná napájecí šňůra, PRCD, 1fáze 16 A 30 ma ZAP / VYP přepínač a motor 230 V, 50 Hz ZAP / VYP Kondenzátor Vodní čerpadlo Podložka Uzamykací knoflík Gumový kryt proti postřiku Gumový kryt proti postřiku, zadní Vnitřní příruba Vnější příruba Uzamykací matice příruby (LH) Diamantový kotouč pro TS 73 R a TS 66 R MATERIÁL GS 1 GS 2 S SKLO l TVRDÉ DLAŽDICE, PORCELÁN l KERAMICKÉ DLAŽDICE l GRANIT, TVRDÉ MATERIÁLY l MRAMOR l GRANIT, MĚKKÉ MATERIÁLY l Více na straně

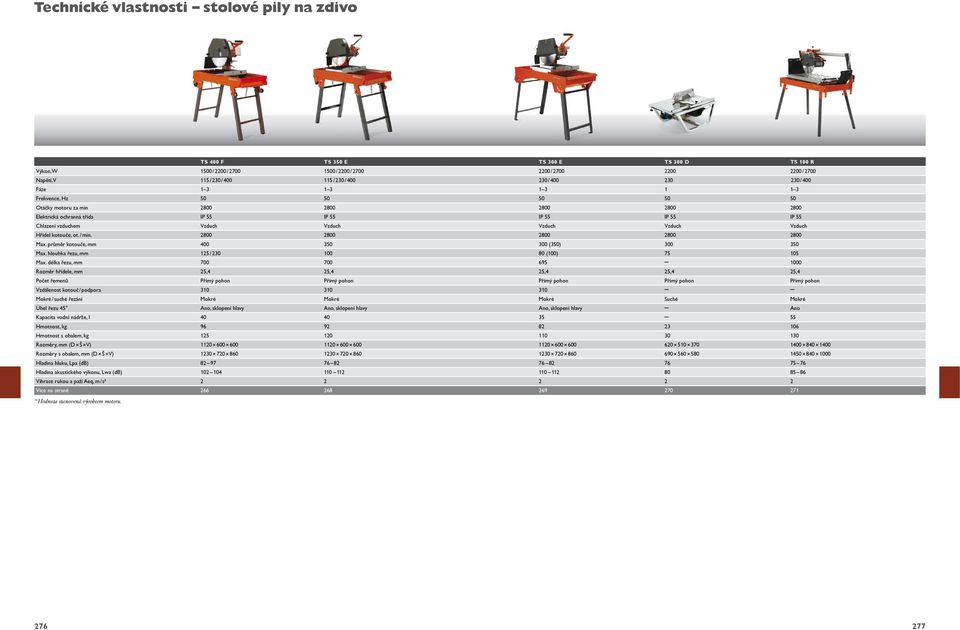

8 Technické vlastnosti stolové pily na zdivo TS 400 F TS 350 E TS 300 E TS 300 D TS 100 R,W 1500 / 2200 / / 2200 / / / 2700 Napětí, V 115 / 230 / / 230 / / / 400 Fáze Frekvence, Hz Otáčky motoru za min Elektrická ochranná třída IP 55 IP 55 IP 55 IP 55 IP 55 Chlazení vzduchem Vzduch Vzduch Vzduch Vzduch Vzduch Hřídel kotouče, ot. / min Max. průměr kotouče, mm (350) Max. hloubka řezu, mm 125 / (100) Max. délka řezu, mm Rozměr hřídele, mm 25,4 25,4 25,4 25,4 25,4 Počet řemenů Přímý pohon Přímý pohon Přímý pohon Přímý pohon Přímý pohon Vzdálenost kotouč / podpora Mokré / suché řezání Mokré Mokré Mokré Suché Mokré Úhel řezu 45 Ano, sklopení hlavy Ano, sklopení hlavy Ano, sklopení hlavy Ano Kapacita vodní nádrže, l , kg s obalem, kg Rozměry, mm (D Š V) Rozměry s obalem, mm (D Š V) Hladina hluku, Lpa (db) Hladina akustického výkonu, Lwa (db) Vibrace rukou a paží Aeq, m / s² Více na straně * Hodnota stanovená výrobcem motoru

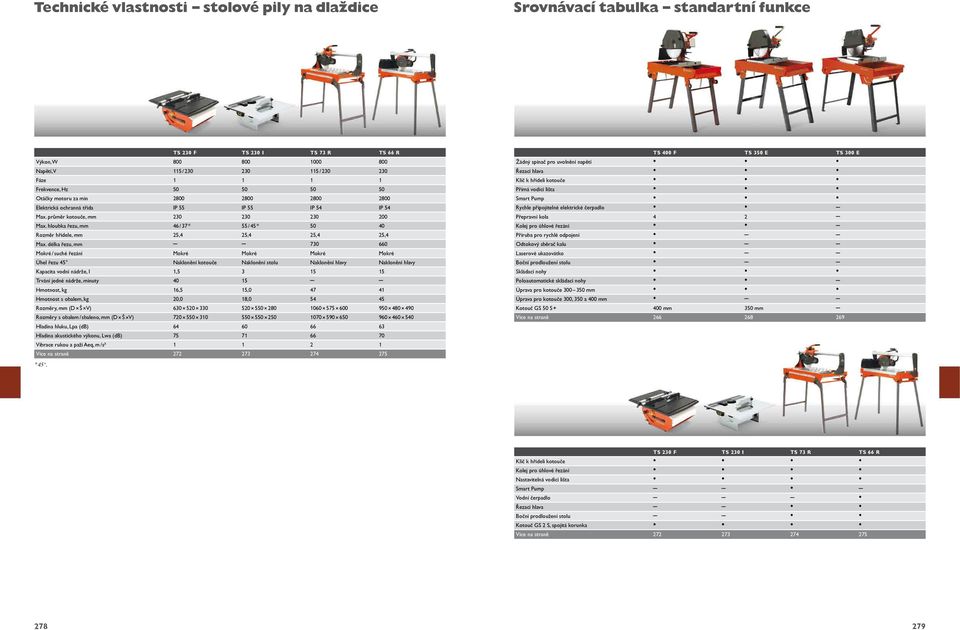

9 Technické vlastnosti stolové pily na dlaždice Srovnávací tabulka standartní funkce TS 230 F TS 230 I TS 73 R TS 66 R, W Napětí, V 115 / / Fáze Frekvence, Hz Otáčky motoru za min Elektrická ochranná třída IP 55 IP 55 IP 54 IP 54 Max. průměr kotouče, mm Max. hloubka řezu, mm 46 / 37 * 55 / 45 * Rozměr hřídele, mm 25,4 25,4 25,4 25,4 Max. délka řezu, mm Mokré / suché řezání Mokré Mokré Mokré Mokré Úhel řezu 45 Naklonění kotouče Naklonění stolu Naklonění hlavy Naklonění hlavy Kapacita vodní nádrže, l 1, Trvání jedné nádrže, minuty 40 15, kg 16,5 15, s obalem, kg 20,0 18, Rozměry, mm (D Š V) Rozměry s obalem / sbaleno, mm (D Š V) Hladina hluku, Lpa (db) Hladina akustického výkonu, Lwa (db) Vibrace rukou a paží Aeq, m / s² Více na straně * 45. TS 400 F TS 350 E TS 300 E Žádný spínač pro uvolnění napětí Řezací hlava Klíč k hřídeli kotouče Přímá vodící lišta Smart Pump Rychle připojitelné elektrické čerpadlo Přepravní kola 4 2 Kolej pro úhlové řezání Příruba pro rychlé odpojení Odtokový sběrač kalu Laserové ukazovátko Boční prodloužení stolu Skládací nohy Poloautomatické skládací nohy Úprava pro kotouče mm Úprava pro kotouče 300, 350 a 400 mm Kotouč GS 50 S mm 350 mm Více na straně TS 230 F TS 230 I TS 73 R TS 66 R Klíč k hřídeli kotouče Kolej pro úhlové řezání Nastavitelná vodící lišta Smart Pump Vodní čerpadlo Řezací hlava Boční prodloužení stolu Kotouč GS 2 S, spojitá korunka Více na straně

10 Diamantové kotouče pro stolové pily na zdivo a na dlaždice Tato profesionální řada byla vyvinuta pro intenzivní použití a je optimalizována pro obzvláště náročná pracovní prostředí a materiály od tvrdých keramických dlaždic až po vysoce abrazivní lehké cihly a tvárnice. Vychází z naší globální zkušenosti s pracovními činostmi v náročných podmínkách. Tato řada kotoučů nabízí několik nízkohlučných kotoučů s jádrem ze speciální oceli, snižující hluk o 50 %. Příznivé použití pro uživatele,vhodné pro řezací práce v interiéru. Tabulka použití MATERIÁL GS 25 GS 50 GS 50 T GS 50 S + GS 1 GS 2 S SKLO l TVRDÉ DLAŽDICE, PORCELÁN l l KERAMICKÉ DLAŽDICE l l l l l GRANIT, TVRDÉ MATERIÁLY l l l l l MRAMOR l l l l l GRANIT, MĚKKÉ MATERIÁLY l l l l l BETON l l l l CIHLA l l l abrazivní materiály l l l Více na straně Stroje pro řezání dlaždic jsou standardně vybaveny kotouči s nízkou hlučností. Pro stolovou pilu na zdivo je k dispozici univerzální kotouč GS 50 S + až do průměru 400 mm

11 Diamantové kotouče pro STOLOVÉ PILY NA ZDIVO Diamantové kotouče pro STOLOVÉ PILY NA DLAŽDICE Husqvarna GS 25 / GS 50 / GS 50 + / GS 50 S + DIAMANTOVÉ KOTOUČE, URČENÉ K ŘEZÁNÍ TVRDÝCH MATERIÁLŮ A VŠECH BĚŽNÝCH TYPŮ STAVEBNÍCH MATERIÁLŮ Řada kotoučů GS k řezání zdiva nabízí průměry 250 až 1000 mm. Všechny tři kotouče GS 50 mají široký záběr použití pro řezání většiny typů materiálu. Oba kotouče, GS 50 + a GS 50 S +, mají prodlouženou životnost, mají segmenty vysoké 12,5 mm. Kotouč GS 50 S + obsahuje speciální ocelové jádro, snižující úroveň hluku. Husqvarna GS 1 / GS 2 S PRO PŘESNÉ ŘEZÁNÍ VELMI TVRDÝCH MATERIÁLŮ Řada kotoučů GS 2 S určená k řezání dlaždic nabízí průměry od 180 až do 350 mm. Všechny diamantové kotouče této řady mají celoo bvodový diamantový segment, poskytují vysokou kvalitu řezu, není potřeba konečné úpravy, mají přesný řez. Diamantové kotouče GS 2 S mají speciální ocelové jádro, snižující úroveň hluku. Diamantový kotouč GS 1 byl vyvinut speciálně pro řezání skleněných desek. MATERIÁL GS 25 GS 50 GS 50 T GS 50 S + KERAMICKÉ DLAŽDICE l l l l GRANIT, TVRDÉ MATERIÁLY l l l l MRAMOR l l l l GRANIT, MĚKKÉ MATERIÁLY l l l l BETON l l l l CIHLA l l l abrazivní materiály l l l MATERIÁL GS 1 GS 2 S SKLO l TVRDÉ DLAŽDICE, PORCELÁN l KERAMICKÉ DLAŽDICE l GRANIT, TVRDÉ MATERIÁLY l MRAMOR l GRANIT, MĚKKÉ MATERIÁLY l Číslo VÝROBKU Průměr, mm * GEOMETRIE KOTOUČE Tvar SEGMENTU VÝŠKA SEGMENTU, MM* POČET SEGMENTŮ HUSQVARNA GS Segmentovaný Plochý 5 + 2, , Segmentovaný Plochý 5 + 2, , Segmentovaný Plochý 5 + 2, , Segmentovaný Plochý 5 + 2, ,4 HUSQVARNA GS Segmentovaný Plochý , Segmentovaný Plochý ,4 HUSQVARNA GS Segmentovaný Plochý , Segmentovaný Plochý , Segmentovaný Plochý , Segmentovaný Plochý , HUSQVARNA GS 50 S Segmentovaný Plochý , Segmentovaný Plochý , Segmentovaný Plochý , ,4 * Průměry kotoučů jsou přibližné. otvor, MM* Číslo VÝROBKU Průměr, mm * GEOMETRIE KOTOUČE Tvar SEGMENTU VÝŠKA SEGMENTU, otvor, MM* MM* HUSQVARNA GS Souvislý Plochý 10 25, Souvislý Plochý 10 25,4 HUSQVARNA GS 2 S Souvislý Plochý 7 25, Souvislý Plochý 7 25, Souvislý Plochý 7 25, Souvislý Plochý 7 25, Souvislý Plochý 7 25, Souvislý Plochý 7 25,4 * Průměry kotoučů jsou přibližné
