Návod k použití. Popis LED pero Coltolux je bezdrátová polymerační lampa s oddělenou nabíječkou.

Transkript

1 DE Gebrauchsinformation 2 EN Instructions for use 8 FR Notice d utilisation 13 ES Instrucciones de uso 19 IT Istruzioni per l uso 25 SV Bruksanvisning 31 NL Gebruiksaanwijzing 37 DA Brugsanvisning 43 NO Bruksanvisning 49 FI Käyttöohje 55 EL Πληροφορίες χρήσης 61 PT Instruções de utilização 67 TR Kullanım talimatları 73 RO Instrucţiuni de utilizare 79 PL Instrukcja użycia 85 SL Navodila za uporabo 91 LT Naudojimo instrukcijos 97 ET Kasutusjuhend 103 CS Návod k použití 109 HU Használati utasítás 115 SK Návod na použitie 121 BG Инструкции за употреба 127 LV Lietošanas norādījumi 133

2 Valgusdioodid (LED): 2 W Keskmine valgusjõud: > 1200 mw/cm² Lainepikkuse vahemik: nm Käsiseadme mõõtmed: pikkus 150 mm laius 16 mm LED-elemendi mõõtmed: pikkus 90 mm laius 11 mm Seadme kaal: käsiseade 43 g LED-element 20 g Návod k použití Popis LED pero Coltolux je bezdrátová polymerační lampa s oddělenou nabíječkou. Indikace Polymerace světlem tuhnoucích dentálních materiálů, které se vytvrzují světlem o vlnové délce nm. Bezpečnostní opatření 1. Při použití LED pera Coltolux dodržujte pokyny uvedené v tomto návodu k použití. 2. Při použití této lampy vždy používejte bezpečnostní brýle, které filtrují světlo v modrém spektru LED záření. Nikdy nesměřujte světelný svazek do svých očí nebo do očí jiných osob. K poškození očí může dojít i vlivem světla odraženého od povrchu zubu. 3. Lidé s anamnézou retinopatie se musí před použitím tohoto zařízení obrátit na očního lékaře a nechat si použítí schválit. 4. Lidé po operacích katarakty mohou být zvlášť citliví na světlo a musí být varováni před riziky spojenými s použitím LED zařízení. Tyto osoby se musí obrátit na očního lékaře pro schválení a používat bezpečnostní brýle se světelným filtrem. 5. Aby nedošlo k poškození nebo podráždění, nikdy nesměřujte světelný svazek přímo na nechráněné měkké tkáně. 6. Před světelným vytvrzováním dalších vrstev kompozitního materiálu se vyžaduje interval minimálně 30 s. Při kratších časových intervalech se LED hlavice příliš zahřeje, což může způsobit podráždění nebo bolestivost tkání. 7. Omezte působení světelného svazku pouze na klinicky ošetřovaná místa. CS 8. Lampu nepoužívejte, pokud ji předtím řádně nevydezinfikujete (viz část Údržba). 9. V případě potřebné opravy je nutné zařízení vrátit výrobci. Funkce LED pera Coltolux kompaktní, bezdrátový a ergonomický násadec ve formě pera, tlačítko pro spuštění/zastavení se snadným ovládáním, vysoká intenzita osvitu: >1200 mw/cm 2, vysoce výkonná LED lampa pro polymeraci dentálních materiálů při vlnové délce nm, výměnná LED dioda, dobíjecí baterie, doba dobíjení přibližně 2,5 hod., přednastavená doba osvitu 20 s u hrotu s objednacím č Informace k dalším hrotům naleznete v příslušném návodu k použití. Stručná příručka k LED peru Coltolux 1. Připojte nabíječku k síti. 2. Vložte násadec do nabíječky pro první nabití. 3. Indikátor nabití na násadci začne modře blikat. 4. Fáze dobíjení je dokončena (přibl. 2,5 hod.), když indikátor dobíjení trvale modře svítí. 5. Vyjměte násadec z nabíječky a připojte LED prvek. 6. Nasaďte k LED prvku oranžový kryt. 7. Držte světelný vývod na LED prvku u materiálu, který chcete polymerovat, a jako vodítko použijte oranžový kryt. 8. Lehce stiskněte tlačítko pro zapnutí/vypnutí na násadci po dobu 1 s. Zahájí se polymerace

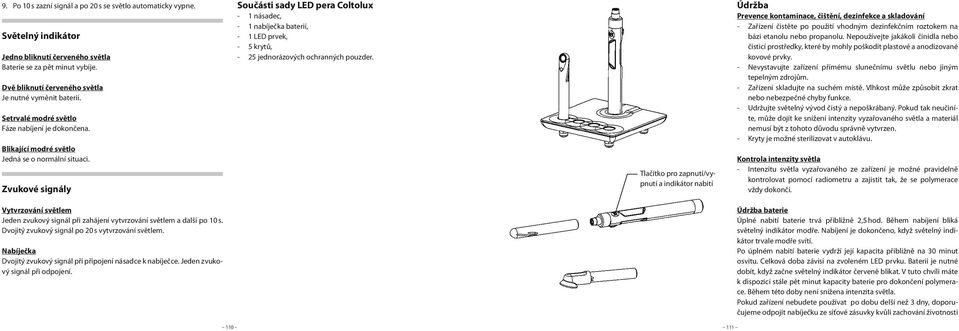

3 9. Po 10 s zazní signál a po 20 s se světlo automaticky vypne. Světelný indikátor Jedno bliknutí červeného světla Baterie se za pět minut vybije. Dvě bliknutí červeného světla Je nutné vyměnit baterii. Setrvalé modré světlo Fáze nabíjení je dokončena. Blikající modré světlo Jedná se o normální situaci. Zvukové signály Součásti sady LED pera Coltolux 1 násadec, 1 nabíječka baterií, 1 LED prvek, 5 krytů, 25 jednorázových ochranných pouzder. Tlačítko pro zapnutí/vypnutí a indikátor nabití Údržba Prevence kontaminace, čištění, dezinfekce a skladování Zařízení čistěte po použití vhodným dezinfekčním roztokem na bázi etanolu nebo propanolu. Nepoužívejte jakákoli činidla nebo čisticí prostředky, které by mohly poškodit plastové a anodizované kovové prvky. Nevystavujte zařízení přímému slunečnímu světlu nebo jiným tepelným zdrojům. Zařízení skladujte na suchém místě. Vlhkost může způsobit zkrat nebo nebezpečné chyby funkce. Udržujte světelný vývod čistý a nepoškrábaný. Pokud tak neučiníte, může dojít ke snížení intenzity vyzařovaného světla a materiál nemusí být z tohoto důvodu správně vytvrzen. Kryty je možné sterilizovat v autoklávu. Kontrola intenzity světla Intenzitu světla vyzařovaného ze zařízení je možné pravidelně kontrolovat pomocí radiometru a zajistit tak, že se polymerace vždy dokončí. Vytvrzování světlem Jeden zvukový signál při zahájení vytvrzování světlem a další po 10 s. Dvojitý zvukový signál po 20 s vytvrzování světlem. Nabíječka Dvojitý zvukový signál při připojení násadce k nabíječce. Jeden zvukový signál při odpojení. Údržba baterie Úplné nabití baterie trvá přibližně 2,5 hod. Během nabíjení bliká světelný indikátor modře. Nabíjení je dokončeno, když světelný indikátor trvale modře svítí. Po úplném nabití baterie vydrží její kapacita přibližně na 30 minut osvitu. Celková doba závisí na zvoleném LED prvku. Baterii je nutné dobít, když začne světelný indikátor červeně blikat. V tuto chvíli máte k dispozici stále pět minut kapacity baterie pro dokončení polymerace. Během této doby není snížena intenzita světla. Pokud zařízení nebudete používat po dobu delší než 3 dny, doporučujeme odpojit nabíječku ze síťové zásuvky kvůli zachování životnosti

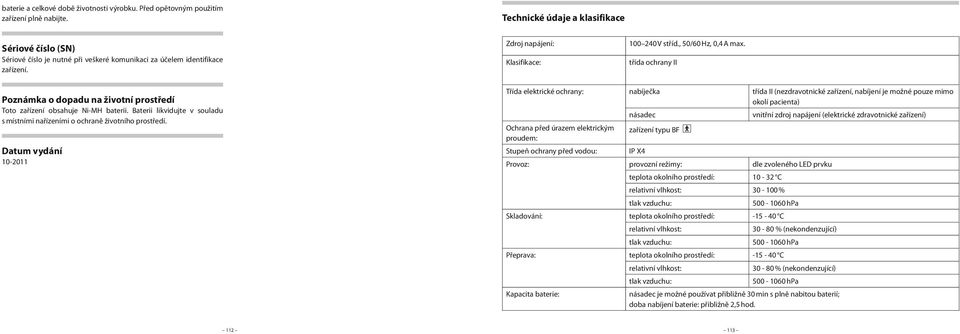

4 baterie a celkové době životnosti výrobku. Před opětovným použitím zařízení plně nabijte. Technické údaje a klasifikace Sériové číslo (SN) Sériové číslo je nutné při veškeré komunikaci za účelem identifikace zařízení. Zdroj napájení: Klasifikace: V stříd., 50/60 Hz, 0,4 A max. třída ochrany II Poznámka o dopadu na životní prostředí Toto zařízení obsahuje Ni-MH baterii. Baterii likvidujte v souladu s místními nařízeními o ochraně životního prostředí. Datum vydání Třída elektrické ochrany: nabíječka třída II (nezdravotnické zařízení, nabíjení je možné pouze mimo okolí pacienta) násadec vnitřní zdroj napájení (elektrické zdravotnické zařízení) Ochrana před úrazem elektrickým zařízení typu BF proudem: Stupeň ochrany před vodou: IP X4 Provoz: provozní režimy: dle zvoleného LED prvku teplota okolního prostředí: C relativní vlhkost: % tlak vzduchu: hpa Skladování: teplota okolního prostředí: C relativní vlhkost: % (nekondenzující) tlak vzduchu: hpa Přeprava: teplota okolního prostředí: C relativní vlhkost: % (nekondenzující) tlak vzduchu: hpa Kapacita baterie: násadec je možné používat přibližně 30 min s plně nabitou baterií; doba nabíjení baterie: přibližně 2,5 hod

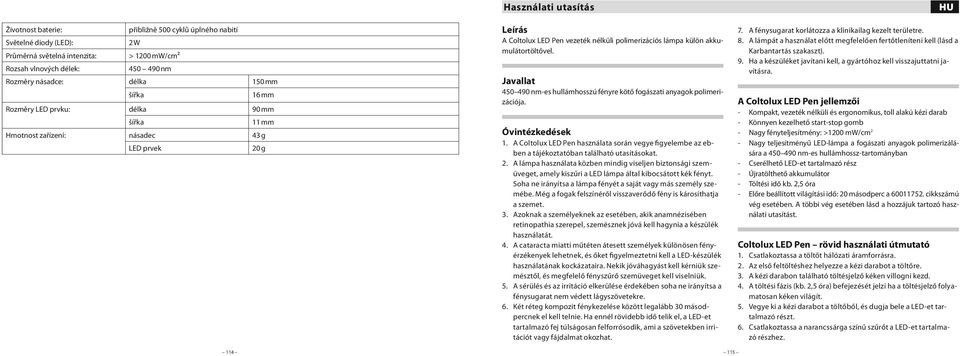

5 Životnost baterie: přibližně 500 cyklů úplného nabití Světelné diody (LED): 2 W Průměrná světelná intenzita: > 1200 mw/cm² Rozsah vlnových délek: nm Rozměry násadce: délka 150 mm šířka 16 mm Rozměry LED prvku: délka 90 mm šířka 11 mm Hmotnost zařízení: násadec 43 g LED prvek 20 g Használati utasítás Leírás A Coltolux LED Pen vezeték nélküli polimerizációs lámpa külön akkumulátortöltővel. Javallat nm-es hullámhosszú fényre kötő fogászati anyagok polimerizációja. Óvintézkedések 1. A Coltolux LED Pen használata során vegye figyelembe az ebben a tájékoztatóban található utasításokat. 2. A lámpa használata közben mindig viseljen biztonsági szemüveget, amely kiszűri a LED lámpa által kibocsátott kék fényt. Soha ne irányítsa a lámpa fényét a saját vagy más személy szemébe. Még a fogak felszínéről visszaverődő fény is károsíthatja a szemet. 3. Azoknak a személyeknek az esetében, akik anamnézisében retinopathia szerepel, szemésznek jóvá kell hagynia a készülék használatát. 4. A cataracta miatti műtéten átesett személyek különösen fényérzékenyek lehetnek, és őket figyelmeztetni kell a LED-készülék használatának kockázataira. Nekik jóváhagyást kell kérniük szemésztől, és megfelelő fényszűrő szemüveget kell viselniük. 5. A sérülés és az irritáció elkerülése érdekében soha ne irányítsa a fénysugarat nem védett lágyszövetekre. 6. Két réteg kompozit fénykezelése között legalább 30 másodpercnek el kell telnie. Ha ennél rövidebb idő telik el, a LED-et tartalmazó fej túlságosan felforrósodik, ami a szövetekben irritációt vagy fájdalmat okozhat. HU 7. A fénysugarat korlátozza a klinikailag kezelt területre. 8. A lámpát a használat előtt megfelelően fertőtleníteni kell (lásd a Karbantartás szakaszt). 9. Ha a készüléket javítani kell, a gyártóhoz kell visszajuttatni javításra. A Coltolux LED Pen jellemzői Kompakt, vezeték nélküli és ergonomikus, toll alakú kézi darab Könnyen kezelhető start-stop gomb Nagy fényteljesítmény: >1200 mw/cm 2 Nagy teljesítményű LED-lámpa a fogászati anyagok polimerizálására a nm-es hullámhossz-tartományban Cserélhető LED-et tartalmazó rész Újratölthető akkumulátor Töltési idő kb. 2,5 óra Előre beállított világítási idő: 20 másodperc a cikkszámú vég esetében. A többi vég esetében lásd a hozzájuk tartozó használati utasítást. Coltolux LED Pen rövid használati útmutató 1. Csatlakoztassa a töltőt hálózati áramforrásra. 2. Az első feltöltéshez helyezze a kézi darabot a töltőre. 3. A kézi darabon található töltésjelző kéken villogni kezd. 4. A töltési fázis (kb. 2,5 óra) befejezését jelzi ha a töltésjelző folyamatosan kéken világít. 5. Vegye ki a kézi darabot a töltőből, és dugja bele a LED-et tartalmazó részt. 6. Csatlakoztassa a narancssárga színű szűrőt a LED-et tartalmazó részhez

6 Coltène/Whaledent AG Feldwiesenstrasse Altstätten / Switzerland Tel Fax info.ch@coltene.com
