1 CHYTRÁ ETHERNETOVÁ BRÁNA BEG200 UŽIVATELSKÁ PŘÍRUČKA

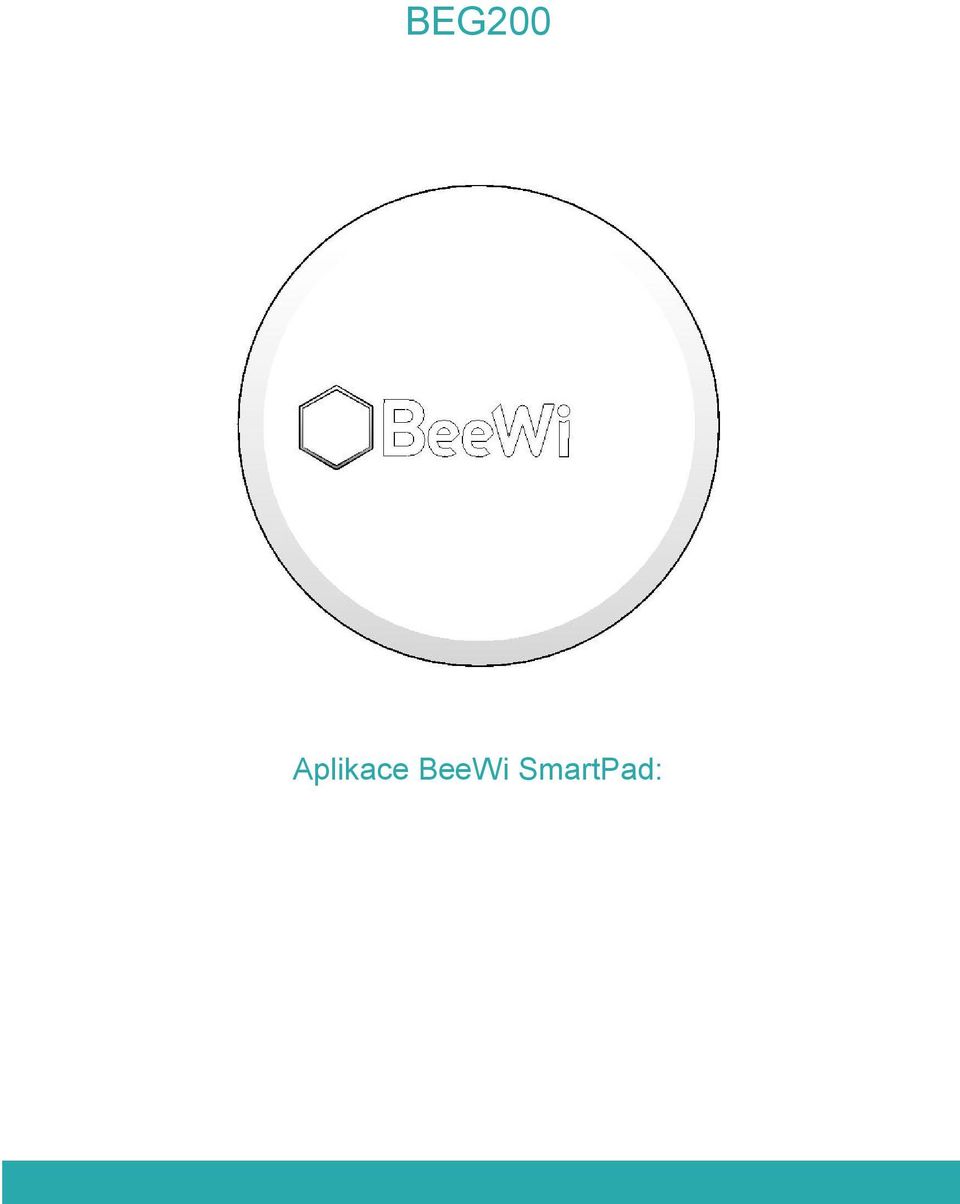

2 BEG200 Aplikace BeeWi SmartPad:

3 Děkujeme vám za zakoupení BEG200 Smart Gateway od BEEWI. Přečtěte si prosím následující pokyny, kde se dozvíte, jak konfigurovat a efektivněji využívat svůj výrobek. Ethernetová brána (Gateway) je chytrá bluetooth brána (Bluetooth Smart Gateway), která může připojit různá chytrá zařízení k internetu přes router za použití dodaného ethernetového rozhraní. Pomocí ethernetové brány je možné ovládat všechna chytrá periferní zařízení, jako jsou chytré zásuvky, žárovky či inteligentní senzory pomocí webového serveru a nebo přidružených webových aplikací. 1. POPIS VÝROBKU 1.1. Vzhled výrobku - Mikro-USB napájecí konektor - Stavové diody LED: Bluetooth (modrá) a Ethernet (zelená) - Tlačítko párování (nahoře) - Tlačítko reboot (vzadu) - Ethernetový kabel 1.2. Obsah balení - Brána Smart Ethernet Gateway - Kabel USB - mikro-usb - Stručná příručka a další informace 1.3. Hlavní vlastnosti - Jednoduše připojíte svá chytrá periferní zařízení k BeeWi domácímu cloudovému serveru a tím přenesete internet věcí do vašeho domova - Jednoduše a snadno nainstalujete ethernetové připojení k jakémukoliv internetovému routeru - Ovládaná přes dedikovaný server a přidružené aplikace pro chytré telefony a tablety. - Kompaktní rozměry a nízká hmotnost. - Velký dosah, až do 60 metrů, se zabudovaným zesilovačem VF signálu. - Plně evoluční s aktualizací firmware podporovanou serverem.

4 1.4. Specifikace Rádio Dosah Ethernet Napájení Spotřeba Rozměry Hmotnost Délka LAN kabelu Délka USB kabelu Bluetooth Low Energy, +10 dbm Až do 50 metrů 100Base10, 100 Mbps 5V typicky, Mikro-USB konektor 1 W typicky Cca Ø78mm x V22mm (Průměr x Výška) Cca 50g Cca 50 cm Cca 50 cm 2. INSTALACE 2.1. Připojení k routeru Brána potřebuje jak USB napájení, tak ethernetové rozhraní pro připojení k routeru. Většina routerů je vybavena oběma rozhraními, ale je možné použít standardní USB napáječ (není součástí dodávky), pokud router není rozhraním USB vybaven. 1) Připojte USB mikro-usb kabel k USB rozhraní routeru. 2) Propojte bránu a router ethernetovým kabelem. 3) Připojte USB kabel k mikro-usb rozhraní brány Modrá LED dioda brány začne blikat modře každé 2 vteřiny, před tím než se rozsvítí zelená dioda LED potvrzující připojení k serveru Nastavení účtu Jakmile je brána připojena k serveru (zelená LED dioda svítí), lze vytvořit uživatelský účet asociovaný s bránou na serveru. Postupujte takto: 1) Spusťte internetový prohlížeč a připojte se na 2) Zvolte volbu vytvoření účtu ( Create an account ) 3) Zadejte požadované informace Poznámka: budete muset zadat MAC adresu brány a sériové číslo, které naleznete na štítku na spodní straně brány. Jakmile bude vše zadáno, domovská stránka se automaticky otevře a vaše brána bude zobrazena vrcholu stránky Párování zařízení Pro registraci nového BeeWi chytrého zařízení jako součásti sítě je nutné ho bezpečně spárovat s bránou. Proveďte následující kroky: 1) Na bráně stiskněte tlačítko párování: modrá dioda bude blikat dva krát za vteřinu, iniciuje se párování 2) Nastavte chytré zařízení do zjistitelného režimu (postup závisí na připojovaném zařízení, další informace naleznete v manuálu k zařízení). Zařízení bude zjistitelné pro párování na vteřin. 3) Jakmile je chytré zařízení úspěšně spárováno s bránou, nové zařízení se zobrazí na domácí stránce webové aplikace. Pokud se tak nestane, stačí obnovit webovou stránku tlačítkem aktualizovat ( Actualize ) v levém horním rohu obrazovky. Poznámka: Pro správnou funkci vašeho zařízení se ujistěte, že zařízení je vybaveno nejnovějším firmware.

5 2.4. Reboot V případě, ztráty připojení k síti (zelená dioda LED nesvítí) může být nutné rebootovat bránu. Bránu resetujete stiskem tlačítka na zadní straně brány. Poznámka: Reset nesmaže nastavení brány Obnovení továrního nastavení Bránu lze obnovit do výchozího továrního nastavení včetně obnovy firmware. Obnovu provedete stiskem tlačítka reset při současném zasunutím USB kabelu. Obnovením továrního nastavení dojde k vymazání všech spárovaných zařízení a uživatelských dat. Po obnovení továrního nastavení bude kontrolka LED rychle blikat po dobu několika vteřin. 3. POUŽITÍ WEBOVÉHO SERVERU 3.1. Úvod Jakmile jste si vytvořili svůj účet a přidali tam všechna zařízení, která chcete vzdáleně ovládat, přihlaste se pod vlastním účtem na portálu Další informace ohledně funkcí webového serveru můžete nalézt na stránkách pomoci (Help) 3.2. Hlavní obrazovka Hlavní stránka (nebo levý panel v zobrazení na počítači a tabletu) zobrazuje seznam zařízení s těmito informacemi: - Typ zařízení a jeho název - Stav připojení a aktivní režim - Aktuální parametry jako jsou teplota, vlhkost, barva LED a jas atd., - Tlačítka zapnutí/vypnutí 3.3. Obrazovka zařízení Po kliknutí na určené zařízení se otevře stránka ovládání zařízení (nebo přímo ovládací panel na počítači nebo tabletu), která umožňuje k nastavení všech funkcí: - Nastavení režimu - Nastavení výstrahy - Historie - Editace

6 4. UPOZORNĚNÍ ZÁRUKA VÝJIMKY 4.1. Péče o váš výrobek Zařízení používejte pouze ve vnitřních prostorech. Nevystavujte zařízení extrémním teplotám, nad 45 C (včetně přímého slunečního záření) nebo pod-10 C. Může se snížit kapacita baterie ovlivnit funkčnost zařízení. Zařízení nevystavujte vlhkosti a dešti. Pokud zařízení nepoužíváte, skladujte ho na bezpečném místě Poškození, která nejsou kryta standardní zárukou Škody způsobené nesprávný použitím výrobku, jako jsou: otřesy, pády, expozice extrémních teplot, prach, vlhkost a další příčiny. Škody vzniklé v důsledku nerespektování doporučení výrobce. Kosmetické škody jako jsou škrábance, barvy, lepidla, nebo jiné změny provedené na zařízení. Škody způsobené neautorizovaným rozebíráním nebo opravou zařízení Překlad manuálu vydala firma Diskus s r.o. dne Diskus 2015
