VENTILAČNÍ KOMÍNKY. A c c e s s o r i e s. Pro tašky, plechové imitace střešních tašek a bitumenní (asfaltové) krytiny. Ventilační systém WiroVent pro

Transkript

1 R o o f A c c e s s o r i e s výhradní zastoupení pro ČR Ventilační systém WiroVent pro VENTILAČNÍ KOMÍNKY Pro tašky, plechové imitace střešních tašek a bitumenní (asfaltové) krytiny

2 S ystem WiroV ent pro Ventilační komínky šedá 7046 hnědá 8017 grafit 7024 červená 3009 zelená 6020 černá 9005 měděná 8003 Ventilační komínky WiroVent pro WiroVent Pro - profesionální systém odvětrání s nastavitelným úhlem sklonu komínku a systémem odvodu kondenzátu. Aerodynamický tvar komínku umožňuje optimální větrání prostoru a speciální konstrukce komínku zajišťuje pomocí kanálků odvod kondenzátu. Ventilační komínky systému WiroVent Pro jsou k dispozici v průměrech DN 110 a DN 150 mm a nabízejí se pro střešní tašky, bitumenní asfaltové krytiny a plechové imitace střešních tašek. Konstrukce střešních komínku je navržena tak, aby byla kompatibilní s moderními střešními konstrukcemi snižujícími tepelné ztráty, čímž tento systém přispívá ke snížení nákladů na vytápění objektů. Zabudovaná vodováha Každý regulovatelný komínek je vybaven vodováhou pro přesnou montáž Dostupný v 8 barvách Nastavení sklonu Komínku v rozmezí od 5 do 50 Odvod kondenzátu 12 kanálků odvádějící kondenzát na venek komínku Pasuje na všechny střechy Kompatibilní s nejčastějšími modely střešních tašek, plechových imitací střešních tašek a bitumenních asfaltových materiálů Zvýšení efektivity 2 integrované prstence zajišťují optimální výkon větrání a současně zabraňují navátí sněhu nebo deště do odvětrávacího potrubí Povrch komínku Zamezuje jeho poškození nebo poškrábání Kolmá trubice Trubice komínu procházejcí skrze střechu je vždy kolmo se střešní krytinou, což snižuje tepelné ztráty. Průměr potrubí Průměr odvětrávacího potrubí je buď DN 110 nebo DN 150 mm 2

3 S ystem WiroV ent Ventilační komínky WiroVent WiroVent systém větracích komínků s nastavitelným sklonem. Komínek může být volitelně vybaven izolací, která brání úniku tepla z objektu a také vzniku kondenzátu uvnitř potrubí, dále větrnou turbínou, která, zvyšuje odtah zplodin z potrubí a v poslední řadě elektrickým ventilátorem pro podporu sání. Motor v tomto komínku je produktem renomované německé firmy EBM s výkonem 305 m 3 / h s plynulou regulací otáček. Ventilační komínky systému WiroVent jsou k dispozici v průměrech DN 110 a DN 150 mm a nabízejí se pro střešní tašky, bitumenní asfaltové krytiny, plechové imitace střešních tašek a nízké trapézové plechy. Zabudovaná vodováha 4 verze provedení Izolovaný Neizolovaný S turbínou S elektrickým ventilátorem Nastavení sklonu Komínku v rozmezí od 5 do 45 Zvýšení efektivity Kruhová struktura komínku zvyšuje účinnost odvětrání a sklon zamezuje nežádoucímu zatékání. Povrch komínku Zamezuje jeho poškození nebo poškrábání Dostupný v 8 barvách Průměr potrubí Pasuje na všechny střechy Průměr odvětrávacího potrubí je buď DN 110 nebo DN 150 mm Kompatibilní s nejčastějšími modely střešních tašek, plechových imitací střešních tašek, bitumenních asfaltových materiálů a nízkých trapézových plechů 3

4 Plechová krytina Plechová krytina Střešní komponenty do: plechové imitace střešních tašek a profilovaných trapézových plechů Ventilační systém WiroVent pro PERFEKTA plus DN110, DN150 Větrací komínek S odvodem kondenzátu DN110 / H455 mm DN150 / H455 mm Katalogové číslo Kolor RAL Střešní krytina K73-2 K74-2 hnědá 8017 K73-3 K74-3 grafit7024 K73-4 K74-4 červená 3009 K73-5 K74-5 zelená 6020 K73-6 K74-6 černá 9005 K73-7 K74-7 K73-9 K74-9 měděná 8003 Plechové imitace střešních tašek Dostupné profily: N,W,L,XL,XXL,E,C,M Přehled výrobců str UPOZORNĚNÍ! Výrobky jsou určeny na přímou montáž na plechovou krytinu.

5 Plechové imitace střešních tašek Ventilační systém WiroVent PERFEKTA DN 110 větrací komínek neizolovaný izolovaný s el.ventilátorem DN110 / H495 mm K48-2 K49-2 K50-2 hnědá 8017 Plechové imitace K48-3 K49-3 K50-3 grafitová 7024 střešních tašek K48-4 K49-4 K50-4 červená 3009 K48-5 K49-5 K50-5 zelená 6020 K48-6 K49-6 K50-6 černá 9005 K48-7 K49-7 K50-7 K48-9 K49-9 K50-9 měděná 8003 Dostupné profily: N,W,L,XL,XXL,E,C,M Přehled výrobců str. 17 Ventilační systém WiroVent PERFEKTA DN 150 větrací komínek Neizolovaný izolovaný s el. ventilátorem s větrnou turbínou DN150 / H550 mm DN150 / 575 mm DN150/520 mm K53-2 K55-2 K65-2 TP53-2 hnědá 8017 K53-3 K55-3 K65-3 TP53-3 grafit 7024 K53-4 K55-4 K65-4 TP53-4 červená 3009 K53-5 K55-5 K65-5 TP53-5 zelená 6020 K53-6 K55-6 K65-6 TP53-6 černá 9005 K53-7 K55-7 K65-7 TP53-7 K53-9 K55-9 K65-9 TP53-9 měděná 8003 Plechové imitace střešních tašek Dostupné profily N,W,L Přehled výrobců str. 17 UPOZORNĚNÍ! Výrobky jsou určeny na přímou montáž na plechovou krytinu.. 5

6 Plechové imitace střešních tašek Schéma montáže do plechové imitace střešních tašek Při montáži střešních komponentů věnujte zvýšenou pozornost plechové střešní krytině, do které se vytřihne otvor na střešní průchod. Při vystřihávání otovoru používejte pouze speciální nůžky na plech, nepoužívejte úhlové brusky, nebo jiné nástroje, které způsobují poškození laku střechy. Po instalaci střešního komponentu ostraňtě všechny nečistoty ze střechy. Sada obsahuje všechny potřebné samořezné šrouby a těsnění pro správnou montáž PERFEKTA PA anténní průchodka PA48-2 hnědá 8017 PA48-3 grafit 7024 PA48-4 červená 3009 PA48-5 zelená 6020 PA48-6 černá 9005 PA48-7 PA48-9 měděná 8003 Plechové imitace střešních tašek dostupné profily: N,W,L,XL,XXL,E,C,M Přehled výrobců str. 17 ROLLING větrací průduch K51-2 hnědá 8017 K51-3 grafit 7024 K51-4 červená 3009 K51-5 zelená 6020 K51-6 černá 9005 K51-7 K51-9 měděná 8003 Plechové imitace střešních tašek Dostupné profily: N,W,L,XL,XXL,E,C,M Přehled výrobců str. 17 PERFEKTA PS sorání průchod PS48-2 hnědá 8017 Plechové imitace PS48-3 grafit 7024 střešních tašek PS48-4 červená 3009 Dostupné profily: PS48-5 zelená 6020 N,W,L,XL,XXL,E,C,M PS48-6 černá 9005 Přehled výrobců str. 17 PS48-7 PS48-9 měděná UPOZORNĚNÍ! Výrobky jsou určeny na přímou montáž na plechovou krytinu.

7 Profilované krytiny, trapézové plechy Ventilační systém WiroVent UNIVERSAL DN 110 větrací komínek neizolovaný izolovaný s el. ventilátorem DN110 / H495 mm K25-1 K26-1 K44-1 šedá 7046 K25-2 K26-2 K44-2 hnědá 8017 Profilované krytiny K25-3 K26-3 K44-3 grafit 7024 a nízké trapézové plechy K25-4 K26-4 K44-4 červená 3009 K25-5 K26-5 K44-5 zelená 6020 K25-6 K26-6 K44-6 černá 9005 K25-7 K26-7 K44-7 K25-9 K26-9 K44-9 měděná 8003 UNIWERSAL PA anténní průchodka PA25-1 šedá 7046 PA25-2 hnědá 8017 PA25-3 grafit 7024 PA25-4 červená 3009 PA25-5 zelená 6020 PA25-6 černá 9005 PA25-7 PA25-9 měděná 8003 Profilované krytiny a nízké trapézové plechy OPTIMUM větrací průduch K20-1 šedá 7046 K20-2 hnědá 8017 K20-3 grafit 7024 K20-4 červená 3009 K20-5 zelená 6020 K20-6 černá 9005 K20-7 K20-9 měděná 8003 Profilované krytiny a nízké trapézové plechy UNIWERSAL PS solární průchod PS25-1 šedá 7046 PS25-2 hnědá 8017 PS25-3 grafit 7024 PS25-4 červená 3009 PS25-5 zelená 6020 PS25-6 černá 9005 PS25-7 PS25-9 měděná 8003 Profilované krytiny a nízké trapézové plechy UPOZORNĚNÍ! Výrobky jsou určeny na přímou montáž na plechovou profilovanou krytinu. 7

8 Bitumenní materiály Bitumenní krytina Střešní komponenty do: Bitumenních materiálů (asfaltové pásy, šindele) Ventilační systém WiroVent pro STANDARD Plus DN110, DN150 větrací komínek s odvodem kondezátu DN110 / H455 mm DN150 / H455 mm K69-1 K70-1 šedá 7046 K69-2 K70-2 hnědá 8017 K69-3 K70-3 grafit 7024 K69-4 K70-4 červená 3009 K69-5 K70-5 zelená 6020 K69-6 K70-6 červná 9005 K69-7 K70-7 Bitumenní materiály 8 UPOZORNĚNÍ! Výrobky jsou určeny k instalaci pod střešní krytinu.

9 Bitumenní materiály Bitumenní materiály Ventilační systém WiroVent STANDARD větrací komínek DN110 neizolovaný izolovaý s el. ventilátorem DN110 / H495 mm K21-1 K22-1 K42-1 šedá 7046 K21-2 K22-2 K42-2 hnědá 8017 K21-3 K22-3 K42-3 grafit 7024 K21-4 K22-4 K42-4 červená 3009 K21-5 K22-5 K42-5 zelená 6020 K21-6 K22-6 K42-6 červná 9005 K21-7 K22-7 K42-7 Bitumenní materiály STANDARD PA anténní průchodka PA21-1 šedá 7046 PA21-2 hnědá 8017 PA21-3 grafit 7024 PA21-4 červená 3009 PA21-5 zelená 6020 PA21-6 černá 9005 PA21-7 Bitumenní materiály SIMPLE větrací průduch K17-1 šedá 7046 K17-2 hnědá 8017 K17-3 grafit 7024 K17-4 červená 3009 K17-5 zelená 6020 K17-6 červná 9005 K17-7 Bitumenní materiály STANDARD PS solární průchod PS21-1 šedá 7046 PS21-2 hnědá 8017 PS21-3 grafit 7024 PS21-4 červená 3009 PS21-5 zelená 6020 PS21-6 černá 9005 PS21-7 Bitumenní materiály UPOZORNĚNÍ! Výrobky jsou určeny k instalaci pod střešní krytinu. 9

10 Bitumenní materiály, hladký plech Bitumenní krytina hladký plech Ventilační systém WiroVent pro NORMAL Plus DN110, DN150 větrací komínek s odvodem kondenzátu DN110 / H455 mm DN150 / H455 mm K71-1 K72-1 šedá 7046 K71-2 K72-2 hnědá 8017 K71-3 K72-3 grafit 7024 K71-4 K72-4 červená 3009 K71-5 K72-5 zelená 6020 K71-6 K72-6 černá 9005 K71-7 K72-7 K71-9 K72-9 měděná 8003 Bitumenní materiály, Ploché plechy Ventilační systém WiroVent NORMAL DN110 větrací komínek Neizolovaný izolovaný s el. ventilátorem DN110 / H495 mm K23-1 K24-1 K43-1 šedá 7046 K23-2 K24-2 K43-2 hnědá 8017 K23-3 K24-3 K43-3 grafit 7024 K23-4 K24-4 K43-4 červená 3009 K23-5 K24-5 K43-5 zelená 6020 K23-6 K24-6 K43-6 černá 9005 K23-7 K24-7 K43-7 K23-9 K24-9 K43-9 měděná 8003 Bitumenní materiály, Ploché plechy 10 UPOZORNĚNÍ! Výrobky jsou určeny pro přímou montáž na střešní krytinu.

11 Bitumenní materiály, hladký ł plech Ventilační systém WiroVent NORMAL DN150 větrací komínek neizolovaný izolovaný s el. ventilátorem s větrnou turbínou DN150 / H550 mm DN150 / 575 mm DN150/520 mm Katalogové číslo Barva RA Střešní krytina K52-1 K54-1 K66-1 TN52-1 šedá 7046 K52-2 K54-2 K66-2 TN52-2 hnědá 8017 K52-3 K54-3 K66-3 TN52-3 grafit 7024 K52-4 K54-4 K66-4 TN52-4 červená 3009 K52-5 K54-5 K66-5 TN52-5 zelená 6020 K52-6 K54-6 K66-6 TN52-6 černá 9005 K52-7 K54-7 K66-7 TN52-7 K52-9 K54-9 K66-9 TN52-9 měděná 8003 Bitumenní materiály, Ploché plechy NORMAL PA anténní průchodka PA23-1 šedá 7046 PA23-2 hnědá 8017 PA23-3 grafit 7024 PA23-4 červená 3009 PA23-5 zelená 6020 PA23-6 černá 9005 PA23-7 PA23-9 měděná 8003 Bitumenní materiály, Ploché plechy EASY větrací průduch Katalogové číslo Barva Střešní krytina K19-1 šedá 7046 K19-2 hnědá 8017 K19-3 grafit 7024 K19-4 červená 3009 K19-5 zelená 6020 K19-6 černá 9005 K19-7 K19-9 měděná 8003 Bitumenní materiály, Ploché plechy NORMAL PS solární průchod PS23-1 šedá 7046 PS23-2 hnědá 8017 PS23-3 grafit 7024 PS23-4 červená 3009 PS23-5 zelená 6020 PS23-6 černá 9005 PS23-7 PS23-9 měděná 8003 Bitumenní materiály, Ploché plechy UPOZORNĚNÍ! Výrobky jsou určeny pro přímou montáž na střešní krytinu. 11

12 Střešní tašky Střešní tašky Střešní komponenty do: betonových a keramických střešních tašek Ventilační systém WiroVent pro TILE Plus DN110, DN150 Větrací komínek S odvodem kondenzátu DN110 / H455 mm DN150 / H455 mm K75-2 K76-2 hnědá 8017 K75-3 K76-3 grafit 7024 K75-4 K76-4 červená 3009 K75-6 K76-6 černá 9005 K75-7 K76-7 K75-8 K76-8 antracit 7021 Střešní taška Přehled výrobců str UPOZORNĚNÍ! Výrobky jsou určeny pro zapasování na místo střešní tašky.

13 Střešní tašky Ventialční systém WiroVent TILE DN110 větrací komínek neizolovaný izolovaný s el. ventilátorem DN110 / H495mm K56-2 K57-2 K62-2 hnědá 8017 K56-3 K57-3 K62-3 grafit 7024 K56-4 K57-4 K62-4 červená 3009 K56-6 K57-6 K62-6 černá 9005 K56-7 K57-7 K62-7 K56-8 K57-8 K62-8 antracit 7021 Střešní taška Přehled výrobců str. 16 TILE PA anténní průchodka PA56-2 hnědá 8017 PA56-3 grafit 7024 PA56-4 červená 3009 PA56-6 černá 9005 PA56-7 PA56-8 antracit 7021 Střešní taška Přehled výrobců str. 16 TILE větrací průduch K60-2 hnědá 8017 K60-3 grafit 7024 K60-4 červená 3009 K60-6 černá 9005 K60-7 K60-8 antracit 7021 Střešní taška Přehled výrobců str. 16 TILE PS solární průchod PS56-2 hnědá 8017 PS56-3 grafit 7024 PS56-4 červená 3009 PS56-6 černá 9005 PS56-7 PS56-8 antracit 7021 Střešní taška Přehled výrobců str. 16 UPOZORNĚNÍ! Výrobky jsou určeny pro zapasování na místo střešní tašky

14 Přehled kompatibilních střešních tašek Přehled kompatibilních střešních tašek Pro systém WiroVent, WiroVent pro P18-01 EURONIT / profil S P18-02 EURONIT / extra P18-03 BRAMAC / Moravská taška plus IBF / Dvojité S NELSKAMP / S profile PRODACH / Dvojité S P18-03/150 BRAMAC / Moravská taška plus IBF / Dvojité S NELSKAMP / S profile PRODACH / Dvojité S P18-04 BRAMAC / Harzer P18-05 BRAMAC / Alpská taška classic PRODACH / Dvojitá římská BENDERS / mecklenburger Tři pyramidy LEIER / Veneto P18-06 BRAMAC / Římská taška LEIER / Toscana P18-08 BENDERS / Dvojité S NELSKAMP / Sigma - pfanne P18-09 NELSKAMP / finkenberger IBF /Dvojitá římská P18-10 NELSKAMP Kronen -pantile P18-11 ROBEN / fleming P18-12 ROBEN / monza plus P18-13 KORAMIC / Renaissance L15 P18-14 TONDACH / Bobrovka 18x38 P18-15 Bobrovka 18x37,5 P18-16 ROBEN / piemont 14 P18-17 BRAMAC / Rubín 13 P18-18 TONDACH / Samba 11

15 V Ý R O B C E Přehled plechových střešních profilů V Ý R O B C E V Ý R O B C E Přehled kompatibilních profilů plechových imitací střešních tašek pro systém WiroVent, WiroVent pro N - profil Výška vlny 25±2mm W - profil Výška vlny 35±2mm L - profil Výška vlny 42±2mm XL - profil Výška vlny 45±2mm XXL - profil Výška vlny 48±2mm C - profil Výška vlny 30±2mm E - profil Výška vlny 50±2mm M - profil Výška vlny 27±2mm N- profil ARCEROLMITTAL Halny ARECO SWEDEN Vivald BALEXMETAL Spektrum BLACHOTRAPEZ Kingas, Kingas ECO Plus, Kingas 15 Diament ECO Plus, Joker BLACHDOM Bona BLACHDOMPLUS Bona, Imperia BLACHPROFIL 2 Alfa Premium, Alfa Plus, Euro, Eco BLACHODACH Bingo, Twist BLOK-BLACH Natura BLACHSTAL King, Dakota, King Plus BLACH-POL Eska, BUDMAT Sara, Zefir BUDMAX-METAL Bingo, Magnat BORGA Elegant BRATEX Hestia, Hera DISPOL Stella, Luna EUROBLACH Korra FINISH PROFILES Kingstyle 350, 400 FINCO STAL Akcent, Viva, Akord, Takt FLORIAN Kinga, Kinga plus FLORIAN CENTRUM Florina, Kinga GLINMET Dona Eko KROOL Kroll 20/400, Kroll 14/350, Kroll 20/350 LIMBLACH Klaudia LINDAB LPAL NOWAX Atena POLONICA Luna PLANNJA Regent, Smart, Regola, Scandic, Rapid PRUSZYŃSKI Szafir, Rubin Plus REGAMET Gloria, Viktoria ROL-BUD Kaja RUUKKI Monterrey TS39, TS34, Plus, Nova STAL-HART Kinga, Bella TRAFFIC Gold, Silver TRANSBLACH Korra UNIBLACH King WAT Major WŁASTAL Perła VICOR Vika,Riki ZARTMET Diament, Topaz, Nefryt METALEX MIKOŁAJEWICE Wiktoria MAX-SYSTEM Nicol, Eco Nicol SOLAN M 35 METALMIX Libra, Proxima (podklejanie butylu) W- profil BLACHSTAL BLACHOTRAPEZ BLACHDOM BLACHDOMPLUS BLACHPROFIL2 BLACHODACH BUDMAT EUROBLACH FINCO-STAL FLORIAN CENTRUM GLINMET KROLL LIMBLACH NOWAX POLONIA POLONICA PRUSZYŃSKI REGAMET TRANSBLACH UNIBLACH WAT ZARTMET FINISH PROFILES METALEX MIKOŁAJEWICE MAX -SYSTEM RUUKKI PLANNJA POLSTAL DEKAPOL L- profil PLANNJA BUD-MAT XL- profil BRATEX FLORIAN XXL- profil BRATEX C- profil CEMBRIT E- profil ETERNIT BALTIC M- profil GLINMET PRUSZYŃSKI RUUKKI Elita Diament plus Perła Perła Omega Sonata Aria Kiara Tango Europa Monza Mistral, Syrius Aga Diana Extra Elios Kron Olimpia Kiara Elita Fala Opal, Jaspis Cesar, Finishdak Fińska Olivia, Eco Olivia Finnera (podklejanie butylu) Flex (podklejanie butylu) Beta Profil B Royal Wenus Era Flora Integra EuroFala Gotycka Afrodyta Arad Adamante 15

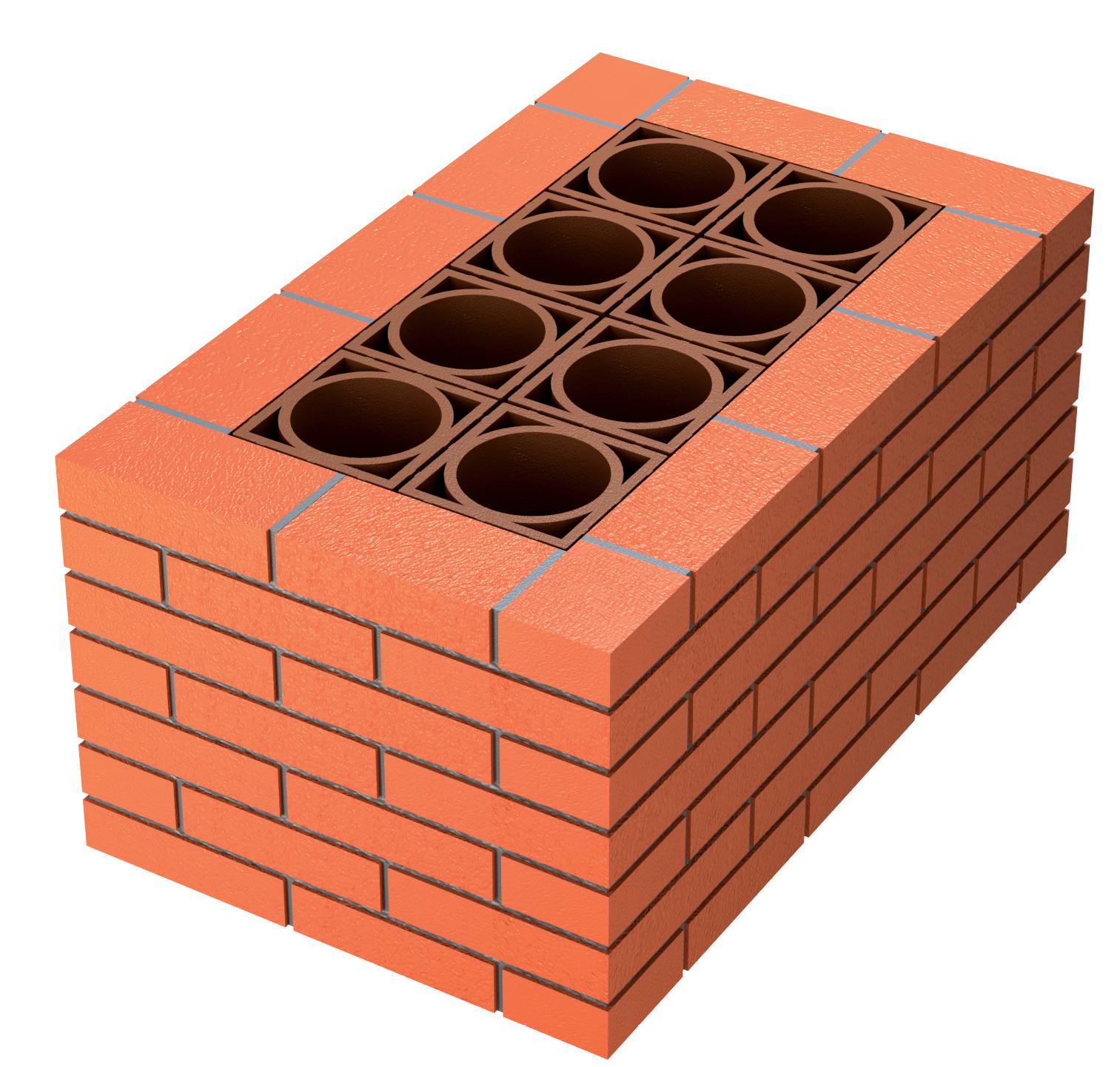

16 Komínové kryty Komínové sestavy Komínové kryty Komínové kryty pro sestavy komínů se vyrábějí individuálně na zakázku. Velikost krytu je přizpůsobena vnějšímu rozměru komína a potrubí. Komínový kryt dokonale chrání povrch komínu proti nepříznivým vnějším vlivům. Díky komínovým hlavicím tvoří ucelený systém, který chrání celé ventilační potrubí před deštěm a sněhem. Druhy komínových hlavic, které mohou být osazeny na komínové kryty: 1.Komínová hlavice ALFAVENT 2.Komínová hlavice s el. ventilátorem ALFAVENT Plus 3.Komínová hlavice s větrnou turbínou TULIPAN 4.Komínová hlavice BETAVENT Komínové hlavice jsou standardně dostupné v barvách: 1.hnědá RAL grafit RAL Komínový kryt s hlavicí ALFAVENT 2 Komínový kryt s hlavicí TULIPAN 3 Komínový kryt s hlavicí ALFAVENT Plus 4 Komínový kryt s hlavicí BETAVENT

17 Montáž komínového krytu Montáž komínového krytu Montáž komínového krytu je velmi jednoduchá. Je spojena s přesným usazením a postupováním podle návodu. Správná instalace zaručuje dlouhou životnost a ochranu proti vlhkosti x y 17

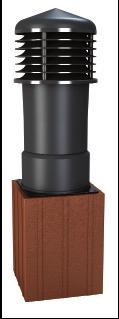

18 Komínové hlavice Komínové hlavice Komínové hlavice průměr DN150 ALFAVENT ALFAVENT PLUS TULIPAN DN150 / H420 mm DN150 / H400 mm DN150 / H470 mm Katalogové číslo Barva RAL Umístění K14-2 K hnědá 8017 K14-3 K grafit TU - OCAL ocel Komíny - ventilace Komínová hlavice ALFAVENT- Díky svým rozměrům může být použita samostatně, nebo v sestavě na základě komínového krytu. Tvar komínové hlavice zajišťuje efektivní větrání a zamezuje nežádoucímu zatékání a zavání sněhu. Komínová hlavice s el. ventilátorem ALFAVENT PLUS Díky svým rozměrům může být instalován samostatně, nebo v sestavě na základě komínového krytu. Jeho velkou výhodou je nízká hlučnost a vysoká výkonnost spojena s elektrickým motorem firmy EBM s výkonem 305 m 3. Otáčky ventilátoru lze plynule regulovat. Komínová turbína TULIPAN - Hliníková turbína dynamicky využívá větrné energie na podporu tahu komína. Bez ohledu na směr, sílu a druh větru se stále točí stejným směrem. Vestavný upevňovací adaptér -kruhový DN150 / DN160 DN150/520 mm Katalogové číslo Barva RAL Umístění K67-6 černá 9005 komíny Kruhový montážní adaptér určen pro montáž komínové hlavice Alfavent, Alfavent Plus a Tulipan přímo na větrací komínovou tvárnici. 18

19 Komínové hlavice Komínové hlavice obdélníkové 170x120mm BETAVENT W BETAVENT N výška H 442 mm výška H 348 mm Katalogové číslo Barva RAL umístění K63-2W K63-2N hnědá 8017 Komíny, ventilace K63-3W K63-3N grafit 7024 Komínová hlavice BETAVENT hlavice má obdélníkový tvar, který velice dobře sedne na obdélníkové komínové tvárnice. Lze jej použít jak horizontálně, tak vertikálně. Používá se pro nejjednodušší přirozené odvětrávání obytných, průmyslových i veřejných budov. Díky svým rozměrům může být použita samostatně, nebo v sestavě na základě komínového krytu. Montážní adaptér -obdélníkový 120 x 170 mm DN150/520 mm Katalogové číslo Barva RAL Umístění K64-6 černá 9005 Komíny, Odvětrání, ventilace 19

20 Odvětrání plochých střech Odvětrání plochých střech Gravitační komínky Ø50 / H190 mm Ø75 / H200 mm Ø110 / H310 mm Ø160 / H430 mm Ø200 / H340 mm TULIPAN Katalogové číslo Barva RAL K9-1 K10-1 K11-1 K12-1 K13-1 šedá 7046 K9-2 K10-2 K11-2 K12-2 K13-2 hnědá 8017 Celá řada propracovaných větracích komínků umožňuje využít větrné energie na zvýšení odtahu. Díky své konstrukci zajišťují intenzivní větrání i při minimální rychlosti větru. Komínky zajišťují velice dobrou ochranu před zatékáním a zavátím sněhu. Jsou primárně určeny k odvětrávání budov a kanalizačního potrubí. Ventilační komínky Ø50 / H255 mm Ø75 / H250 mm Ø110 / H305 mm Ø110 / H150 mm TULIPAN Katalogové číslo Barva RAL K1-1 K2-1 K3-1 K4-1 šedá 7046 K1-2 K2-2 K3-2 K4-2 hnědá 8017 Větrací komínky na svařitelné lepenky Ø75 / H270 mm Ø 110 / H350 mm TULIPAN Katalogové číslo Barva RAL K40-6 K41-6 černá 9005 Využívají se k odvětrání střešního prostoru. Umožňují odvod vlhkosti a par vznikajících mezi střechou a tepelnou izolací. Lze je svařovat s asfaltovými pásy. 20

21 Doplňky Doplňky Střešní komínová podstava pro svařitelné lepenky - rovná Ø75 Ø110 TULIPAN Katalogové číslo Barva RAL K31-6 K32-6 černá 9005 Střešní komínové podstavy lze kombinovat s každým odvětrávacím komínkem pro ploché střechy o průměru ø75, ø110. Střešní komínová podstava pro svařitelné lepenky - zkosená Ø160 Ø200 Ø160 Ø200 TULIPAN bez těsnění bez těsnění s těsněním s těsněním Katalogové číslo Kolor RAL K27-1 K29-1 K28-1 K30-1 šedá 7046 K27-2 K29-2 K28-2 K30-2 hnědá 8017 Střešní komínová podstava bez těsnění tato podstava je určena pro instalaci svařováním s asfaltovými pásy. Montuje se zároveň se střešní krytinou. Střešní komínová podstava s těsněním tato postava je vybavena butylovým těsněním, které umožňuje její instalaci na již položené asfaltové pásy a ploché plechy, aniž by byla nutná jejich demontáž. Fixace se provádí pomocí farmářských šroubů., UPOZORNĚNÍ! Při objednávce uvádějte uhel sklonu střechy v rozmezí od VÝROBEK NA OBJEDNÁVKU! REDUKCE Ø110 / 150 Ø100 / 110 Ø160 / 150 Ø110 TULIPAN Katalogové číslo Barva RAL K34-6 K36-6 K35-6 K37-6 černá 9005 K34-6 Redukce, která se využívá k připojení odvětrávacího průduchu a flexibilní hadice RUROFLEX K33. K37-6 Redukce, která se využívá pro spodní připojení flexibilní hadice RUROFLEX K33 ke střešní komínové podstavě K32. 21

22 Doplňky RUROFLEX- flexibilní připojovací hadice ke střešním komínkům Ø110 Ø125 Ø160 Ø110/110 Ø /125/110 délka 400 mm délka 500 mm TULIPAN Katalogové číslo Barva RAL K33-6 K61-6 černá 9005 Ø150 RUROFLEX využívá se k propojení větracích komínků s odvětrávacím nebo kanalizačním potrubím. Sada těsnění utěsnění folie WiroVent Katalogové číslo WiroVent pro Barva RAL K5-6 K6-6 černá 9005 Těsnění, které je instalováno v místě průchodu potrubí skrze střešní folii, zabraňuje pronikání vody nebo kondenzátu. Těsnění používané v systému: WiroVent - potrubí prochází ve svislé poloze vzhledem ke sklonu střechy. WiroVent pro potrubí prochází v kolmé poloze vzhledem ke sklonu střechy. Gumová manžeta - EPDM Vnější průměr trubky mm mm mm mm Vnější rozměr základny 203 x 203 mm 155 x 155 mm 205 x 205 mm 250 x 250 mm Katalogové číslo Barva RAL KG-1 KG-2 KG-3 KG-4 černá 9005 Gumové manžety z flexibilního EPDM se používají k utěsnění střechy v místě, kde prochází odvětrávací potrubí, sloupy atd. Tyto gumové manžety se používají na plechové střechy vlnité i rovné. Základna gumové manžety je vyztužená hliníkem pro snadné ruční nastavení vlny na třešní profil. 22

23 Doplňky Elektrický střešní ventilátor pro rovné střechy- WTL Rozměry podstavy 300 x 300 mm výkon 305m³/h Katalogové číslo TULIPAN Barva RAL K46-3 grafit 7024 Střešní ventilátor je určen pro obytné a sanitární prostory, garáže, sklady a dále veřejné prostory jako jsou bary, kavárny, restaurace atd. Velkou výhodou je nízká hlučnost spojena s vysokou výkonností elektromotoru od renomované firmy EBM. Umístění elektrického odsavače na střechu, tedy mimo obytné prostory snižuje hlučnost v těchto místnostech. Regulátor otáček pro elektrické střešní ventilátory nadomítkový Katalogové číslo podomítkový Barva RAL K77 K78 bílá 9003 Tyto ovladače se využívají pro ovládání elektrických jednofázových napětím řízených ventilátorů zapnutí/vypnutí a nastavení rychlosti. Multifunkční ovladač pro elektrické střešní ventilátory nadomítkový Katalogové číslo Barva RAL K79 bílá 9003 Multifunkční ovladač pro řízení chodu ventilátoru vhodný pro obytné i komerční prostory. Přístroj automaticky řídí funkci ventilátoru buď v závislosti na vlhkosti v jeho okolí promocí integrovaného senzoru vlhkosti, světelného senzoru nebo přednastaveného časovače. Ovladač také umožňuje standardní tlačkové zapínání a vypínání 23

24 Střešní doplňky Střešní doplňky VENTKAL G Hřebenový pás materiál: geotextílie balení: 4 role šíře pásu: 230/310 mm délka role: 5000 mm barva: hnědá, antracit, červená, třešeň, kaštan, černá, cihlově červená VENTKAL T Hřebenový pás materiál: technická textílie balení: 4 role šíře pásu: 230/310 mm délka role: 5000 mm barva: hnědá, antracit, červená, třešeň, kaštan, černa, cihlově červená VENTKAL M Hřebenový pás materiál: hliník balení: 4 role šíře pásu: 225/300 mm délka role: 5000 mm barva: hnědá, antracit, červená, třešeň, kaštan, černá, cihlově červená materiál: PVC, polypropylenové vlákno balení: 20 ks. šíře: 220 mm Délka: 1000 mm barva: hnědá, černá, cihlově červená VENTKAL PCV Hřebenový kartáč materiál: pozinkovaná ocel balení: 100 ks. šíře: 40 mm délka: 210/230 mm BLACHNIT G Držák latí hřebíkový typ materiál: pozinkovaná ocel balení: 100 ks. šíře: 40 mm délka: 180 mm BLACHNIT B Držák latí plechový typ 24

25 Střešní doplňky ROLLKOM Komínový pás vlnkovaný plech materiál: hliník balení: 4 role šíře pás: 300 mm délka role: 5000 mm barva: hnědá, antracit, červená, třešeň, kaštan, černá, cihlově červená ROLLKOM PLUS Komínový pás lisovaný plech materiál: hliník balení: 4 role šíře pásu: 300 mm délka role: 5000 mm barva: hnědá, antracit, červená, třešeň, kaštan, černá, cihlově červená LISTKOM Komínový plechová lišta materiál: hliník balení: 20 ks. šíře: 70 mm délka: 2000 mm barva: hnědá, antracit, červená, třešeň, kaštan, černá, cihlově červená DACHKOSZ Plech do střešního úžlabí materiál: hliník balení: 10 ks. šíře: 500 mm délka: 2000 mm barva: hnědá, antracit, červená, třešeň, kaštan, černá, cihlově červená materiál: polyuretanová pěna balení: 100 ks. šíře: 60 mm délka: 1000 mm barva: hnědá, grafit, cihlově červená KLINKOSZ A Samolepící těsnící střešní pěnový klín KLINKOSZ B Samolepící pěnová expanzní páska materiál: impregnovaná polyuretanová pěna balení: 15 ks. šířka pásky: 20 mm rozměry pásky: 20 mmx40 mmx8 m, 20 mm x50 mm x6 m barva: šedá 25

26 Střešní doplňky VENTOKAP Okapový hřeben plochý materiál: měkčené PVC balení: 300 ks. výška hřebene: 60 mm délka hřebene: 1000 mm barva: hnědá, černa, cihlově červená VENTOKAP PLUS Okapový hřeben s větrací mřížkou materiál: měkčené PVC balení: 50 ks. nebo 100 ks. výška hřebene: 60 mm délka hřebene: 1000 mm barva: hnědá, černá, cihlově červená RYNNOKAP Okapový plechový pás materiál: hliník balení: 20 ks. délka hrany: 70x120 mm délka plechu: 2000 mm barva: hnědá, antracit, červená, kaštan, černá, cihlově červená VENTOCRAT Mřížka proti ptactvu materiál: měkčené PVC balení: 20 ks. šířka mřížky: 80 mm délka pásky: 5000 mm barva: hnědá, černá, cihlově červená TAPEBUTYL Samotěsnící butylová páska materiál: 100% butyl použití: Oboustranná butylová páska se používá k lepení a utěsnění střešních fólii a parozábran. balení: 12 ks. šířka pásky: 15 mm tloušťka pásky: 1,5 mm délka pásky: 60 m barva: černá materiál: PE pěna TAPEPUR Samotěsnící polyethylenová páska použití: eliminuje rozdíly mezi kontralatí a střešní membránou Zabraňuje vniknutí vody do izolace. balení: 8 ks. šířka pásky: 40 mm tloušťka pásky: 3 mm délka pásky: 30 m barva: šedá 26

27 Střešní doplňky DACHSPIN TYP U Držák betonových tašek materiál: pozinkovaný ocelový drát balení: 100 ks. DACHSPIN TYP J Držák betonových tašek materiál: pozinkovaný ocelový drát balení: 100 ks. DACHSPIN TYP B Boční držák betonových tašek materiál: pozinkovaný ocelový drát Balení : 75x48 mm 500 ks. 75x65 mm 200 ks. DACHSPIN TYP C Držák řezaných betonových tašek materiál: pozinkovaný ocelový drát balení: 100 ks. DACHSPIN TYP NORDMARK Boční držák betonových tašek materiál: ocelový drát Balení : 2-2 Bramac 100 ks. 3-3 Euronit 100 ks. Sešívací kleště typ sponek: G délka spon: 6-10 mm hmotnost: 940 g Sešívací spony G typ sponek: G11/6, G11/8, G11/10 balení: 600/1200 ks balení kartón: 5000 ks 27

28 Střešní doplňky Nůžky na plech Berlín vlastnosti: indukčně tvrzené řezné hrany tvrdost: HRC Nůžky na plech drobné čelisti použití: pro rychlé a drobné stříhání, vystřihování drobných oblouků vlastnosti: indukčně tvrzené řezné hrany tvrdost: HRC Nůžky na oblouky vysoký plech použití: stříhání vysokých do plechu s vysokou vlnou vlastnosti: indukčně tvrzené řezné hrany tvrdost: HRC Nůžky na plech vlastnosti: indukčně tvrzené řezné hrany tvrdost: HRC Nůžky na plech - Pelikán Vlastnosti: indukčně tvrzené řezné hrany tvrdost: HRC 28

29 Výhradním zastoupením výrobce střešních doplňků Wirplast pro Českou republiku je: Akcept s.r.o. Libušská 10/ Praha 4 - Libuš akcept@akcept.cz / tel.: mobil: , Copyright Akcept s.r.o
