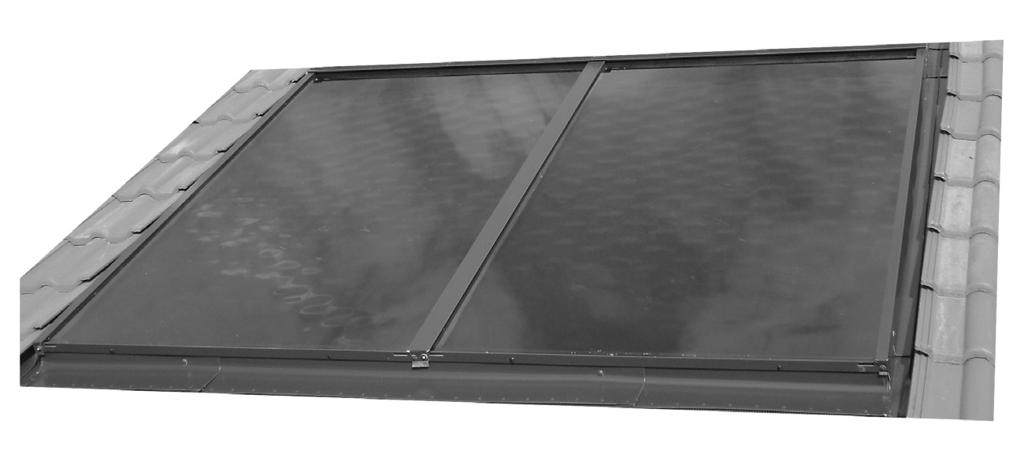

1 Hoval IDKM 50 plochý kolektor pro vestavbu do střechy Popis výrobku ČR Hoval IDKM 50 plochý kolektor vysoce výkonný plochý kolektor se skleněnou přední stěnou, určený pro termické využití sluneční energie sestavením několika kolektorů vedle sebe nebo nad sebou lze vytvořit kolektorové pole určený k montáži do střechy pro vestavbu kolektorů do střechy musí být spodek střechy dostatečně těsný rám i zadní stěna ze dřeva celoplošný měděný absorbér s vysoce selektivní vrstvou kryt z prizmatického solárního bezpečnostního skla s pryžovým (EPDM) těsněním vysoce kvalitní tepelná izolace z minerální vlny (tloušťka 50 mm). krycí profily z hliníku, povrchově upraveného práškovou technologií -trubkové připojení se šroubením ¾ minimální sklon střechy 0 Provedení typ IDKM 50 Dodávka kolektory jednotlivě balené ve smršťovací fólii Na stavbě dodávka a montáž připojovacího vedení Plochý kolektor typ montážní kolektorová poloha plocha m IDKM 50 vertikálně,5 (na výšku) Test výkonu a kvality podle SOLAR KEYMARK vyžádán Změny vyhrazeny,

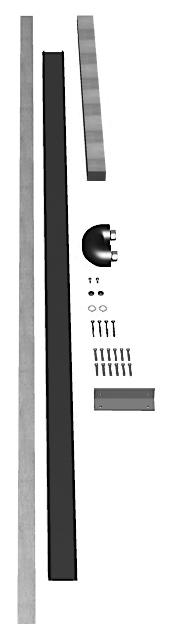

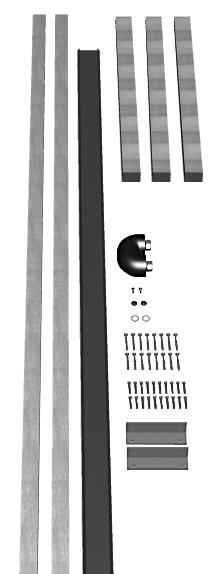

2 Hoval IDKM 50 plochý kolektor IDKM 50 plochý kolektor Vysoce výkonný plochý kolektor pro instalaci do střechy, se skleněnou stěnou, celoplošný absorbér se selektivním povlakem pro termické využití sluneční energie. Kolektory jsou baleny jednotlivě ve smršťovací fólii. absorbční kolektor plocha typ m IDKM 50,5 Objednací číslo Příslušenství Montáž do jedné řady Základní propojovací sada VGS N sada pro kolektory vedle sebe, obsahuje: krycí mezilištu s povrchovou úpravou práškovou technologií, nerezovou vlnovcovou trubici ¾ se šroubením a tepelnou izolací, 5x zpevňovací úhelník, x pomocnou lať a drobné montážní příslušenství. Je potřebná sada pro první řadu kolektorů ( kolektory) Rozšiřovací propojovací sada VES N pro propojení kolektorů v první řadě, obsahuje: krycí mezilištu s povrchovou úpravou práškovou technologií, nerezovou vlnovcovou trubici ¾ se šroubením a tepelnou izolací, x zpevňovací úhelník, pomocnou lať a drobné montážní příslušenství. Potřebný počet: počet kolektorů v základní řadě mínus. 0 5 Montáž do více řad Pro kolektorové řady umístěné nad sebou Základní propojovací sada VGS U obsahuje: krycí mezilištu s povrchovou úpravou práškovou technologií, nerezovou vlnovcovou trubici ¾ se šroubením a tepelnou izolací, x zpevňovací úhelník, pomocnou lať, 3 dřevěné klíny a drobné montážní příslušenství. Pro kolektory umístěné nad sebou Rozšiřovací propojovací sada VES U obsahuje: krycí mezilištu s povrchovou úpravou práškovou technologií, nerezovou vlnovcovou trubici ¾ se šroubením a tepelnou izolací, zpevňovací úhelník, pomocnou lať, dřevěný klín a drobné montážní příslušenství. Pro každý další kolektor, umístěný nad kolektorovými řadami Změny vyhrazeny,

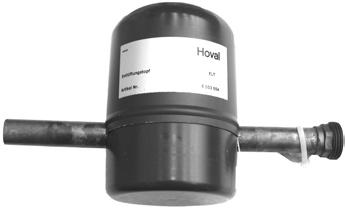

3 Hoval IDKM 50 plochý kolektor Připojení kolektorového pole Objednací číslo Materiál určený pro propojení mezi kolektory a potrubí, propojení max. kolektorů. Potřebný počet: připojovací sada pro každé kolektorové pole. Připojovací sada WES pro připojení pole kolektorů IDKM k potrubí. Obsahuje vlnovcové trubice z chromové oceli bez tepelné izolace, délka 700 mm, DN 5, včetně připojovacího šroubení ¾ Připojovací sada WES O pro propojení mezi spodní a horní řadou kolektorů. Obsahuje vlnovcovou trubici z chromové oceli včetně tepelné izolace, délka 380 mm, DN 5, včetně dvojité připojovací trubkové vsuvky ¾ Odvzdušňovač ELT včetně ručního odvzdušňování a tepelné izolace pro instalaci za kolektorové pole. Připojení: R Rp Změny vyhrazeny,

4 Hoval IDKM 50 plochý kolektor Plechové rámy pro kolektory IDKM 50 Objednací číslo Z Plechové rámy antracitové barvy z potaženého hliníkového plechu, včetně upevňovacího materiálu. Jsou určeny pro střechy s taškovou, eternitovou nebo bobrovkovou krytinou, sklon střechy > 0. Plechový rám pro taškovou střechu minimální sklon 0 Základní sada BLGS Z Kompletní plechový rám pro kolektorové pole, tvořené vedle sebe umístěnými kolektory Rozšiřovací sada BLESH Z Pro typ BLGS Z, je určena pro kažý přídavný kolektor, umístěný mezi kolektory v řadě Víceřadé uspořádání Rozšiřovací sada BLESV ZE Pro typ BLGS Z, je potřebná pro každé přídavné kolektorové pole, umístěné nad základním kolektorovým polem. Pro každou sadu BLGS Z je potřebná sada BLESV ZE Rozšiřovací sada MBLESV Pro každý další kolektor umístěný nad kolektorovým polem. 0 5 E Plechový rám pro eternitovou střechu minimální sklon 0 Základní sada BLGS E Kompletní plechový rám pro kolektorové pole, tvořené kolektory Rozšiřovací sada BLESH E Pro typ BLGS E, je určena pro každý přídavný kolektor, umístěný mezi kolektory v řadě Víceřadé uspořádání Rozšiřovací sada BLESV ZE Pro typ BLGS E, potřebná pro každé přídavné kolektorové pole, umístěné nad základním kolektorovým polem ( kolektory). Pro každou sadu BLGS E je potřebná sada BLESV ZE Rozšiřovací sada MBLESV Pro každý další kolektor, umístěný nad základním kolektorovým polem Změny vyhrazeny,

5 Hoval IDKM 50 plochý kolektor B Plechový rám pro střechu s bobrovkami minimální sklon 0 Základní sada BLGS B Kompletní plechový rám pro pole, tvořené kolektory Objednací číslo Rozšiřovací sada BLESH B pro typ BLGS B, potřebná pro každý přídavný kolektor umístěný mezi kolektory pole Víceřadé uspořádání Rozšiřovací sada BLESV B pro typ BLGS B, potřebná pro každé přídavné kolektorové pole, tvořené kolektory a umístěné nad základní řadou kolektorů. Pro každou sadu BLGS B je potřebná sada BLESV B Rozšiřovací sada MBLESV pro každý další kolektor umístěný pod základní řadou. 0 5 Příslušenství plechových rámů Podložný klín pro horní rám Dřevěný klín pro podložení horních krycích plechů, určený pro střechy s taškovou, bobrovkovou nebo eternitovou krytinou. Pro každý kolektor je doporučeno použití jednoho klínu (zvýšení stability). Rozměry 97 x 3 x 050 mm 03 5 Příslušenství pro montáž rámů na stavbě Levá a pravá boční lišta pro boční uzavření kolektorového pole; je potřebná sada pro každou řadu kolektorů. typ RLSER 0 5 Horizontální středová lišta pro kolektory - pro víceřadou montáž a instalaci rámů na stavbě typ RLMSMR 0 53 Rozšiřovací sada MBLESV pro každý další kolektor umístěný nad základní řadou 0 5 Změny vyhrazeny,

6 Hoval IDKM 50 plochý kolektor Technická data Plochý kolektor IDKM 50 typ IDKM 50 konstrukce provedení plochý kolektor zasklený, kryt absorbční vrstva selektivní stupeň absorbce α 95% emisní stupeň ε 5% Parametry kolektoru C 0 0,79 C W/m K 3,84 C W/m K 0,03 KCH 0,93 KCH 0,93 specifická tepelná kapacita kj/m K 5,9 maximální teplota v klidovém stavu C 34 celková plocha m,5 absorbční plocha m,8 provozní přetlak maximální bar 0 doporučený bar,5 obsah litry,4 hmotnost kg 48 rozměry (š x v x h) mm 7 x 058 x 05 montážní poloha vertikální (nastojato) 0-75 měděné připoj. trubky (se šroubením) Ø ¾" počet ks uspořádání po ks nahoře na užší straně Parametry teplosměnné kapaliny (směs monopropylénglykol/voda 40/0%, 50 C) jmenovitý průtok litry/h tlaková ztráta kpa 0,59 montážní poloha kolektoru vertikální (nastojato) maximální počet kolektorů ks tlaková ztráta počet kolektorů průtočné množství 0 l/h kpa, l/h kpa 4, l/h kpa 8, l/h kpa 4,8 30 l/h kpa,84 konstanta kolektoru zapojení do série (propylénglykol/voda 40/0%, 50 C) tlaková ztráta [mbar] Tlaková ztráta IDKM 50: průtočné množství [kg/h] Změny vyhrazeny,

7 Hoval IDKM 50 plochý kolektor Rozměry (vše v mm) připojení kolektoru ¾", vstup nebo výstup s připojovacím šroubením včetně těsnění připojení snímače teploty kolektoru Detail přesahu kolektoru - víceřadé provedení min. 0 Změny vyhrazeny,

8 Hoval IDKM 50 plochý kolektor Rozměry Kolektorové pole jednořadé s IDKM 50 max. počet kolektorů (n) v řadě = (vše v mm) b Kollektorfühler snímač teploty kolektoru. Kollektor kolektor. kolektor Kollektor n-tý n. Kollektor kolektor 00 a IDKM 50 IDKM 50 IDKM a c Kolektorové pole -řadé s IDKM 50 max. počet kolektorů v řadě = 3 typ IDKM 50 Kollektorfühler snímač teploty kolektoru b. kolektor Kollektor. Kollektor kolektor 3. Kollektor kolektor 00 IDKM 50 IDKM 50 IDKM 50. kolektor Kollektor. Kollektor kolektor 3. Kollektor kolektor 00 a IDKM 50 IDKM 50 IDKM a c Umístění připojení kolektorového pole připojení od kolektorového pole (výstup kolektorů): pozice připojení ke kolektorovému poli (vstup kolektorů): pozice Prostorové nároky pro připojení potrubí, resp. střešní rám potřebné odstupy v mm typ kolektorové pole bočně vlevo/ vpravo nahoře* dole a b c IDKM 50 min. 300 min. 500 min. 00 * včetně jedné řady střešní krytiny 8 Změny vyhrazeny,

9 Hoval IDKM 50 plochý kolektor Příklady aplikací - propojení a připojení Propojovací sady, resp. připojení kolektorového pole Instalace do řady maximálně kolektorů zapojených do série kolektor typu IDKM 50 VGS N - základní sada pro kolektory 3 VES N - propojovací sada s vlnovcovou trubicí ¾ a středovou lištou pro přídavné kolektory 4 WES, vlnovcové trubice ¾ pro připojení kolektorového pole (možnost volby vstupu/ výstupu kolektorového pole) 5 ELT, odvzdušňovací nádoba s ručním odvzdušňovačem snímač teploty kolektoru Instalace do řad maximálně kolektorů zapojených do série a 3a 7 a 3a 3 3 kolektor typ IDKM50 VGS N - základní sada pro první kolektory spodní řady a VGS U - základní sada pro první kolektory horní řady 3 VES N - propojovací sada s vlnovcovou trubicí ¾ a střední lištou pro další kolektory spodní řady 3a VES U - propojovací sada s vlnovcovou trubicí ¾ a střední lištou pro další kolektory horní řady 4 WES - vlnovcové trubice ¾ pro připojení kolektorového pole (možnost volby vstupu /výstupu) 5 ELT - odvzdušňovací nádoba s ručním odvzdušňovačem WES O - vlnovcová trubice pro propojení spodní a horní řady 7 snímač teploty kolektoru 3 Změny vyhrazeny,

10 Hoval IDKM 50 plochý kolektor Příklady aplikací - střešní rámy Plechové střešní rámy Uspořádání sad rámů Střešní plechové rámy umožňují použití libovolného počtu kolektorů, přičemž je třeba dbát na to, že hydraulicky lze do série zapojit maximálně kolektorů (kolektorové pole). Připojení jednotlivých kolektorových polí musí odpovídat Tichelmannovu principu. Instalace do jedné řady Příklad se kolektory () základní sada BLGS () kolektor IDKM 50 BLGS - základní sada (vlevo a vpravo) 3 BLESH - rozšiřovací sada pro další kolektory v řadě vertikální lišta (je součástí dodávky připojovací sady) Příklad se 3 kolektory (), základní sada BLGS (), rozšiřovací sada BLESH (3) 3 3 Příklad se kolektory (), základní sada BLGS (), 4 rozšiřovací sady BLESH (3) Instalace do dvou řad Příklad se kolektory () základní sada BLGS (), rozšiřovací sada BLESH (3) rozšiřovací sada BLESV (4) rozšiřovací sada MBLESV (5) kolektor IDKM 50 BLGS - základní sada (vlevo a vpravo) pro první (spodní) kolektorovou řadu 3 BLESH - rozšiřovací sada pro další kolektory v řadě 4 BLESV - sada pro vertikální rozšíření, potřebná pro každé přídavné kolektorové pole ze kolektorů, umístěné nad základní řadou 5 MBLESV - střední lišta pro dva kolektory nad sebou vertikální lišta (je součástí dodávané připojovací sady) 3 0 Změny vyhrazeny,

11 Hoval IDKM 50 plochý kolektor Příklady aplikací - připojení Kolektorové pole - připojení potrubí Připojení podle Tichelmannova principu potrubí od kolektorového pole (výstup od kolektorů - teplý) - zvolit co nejkratší potrubí ke kolektorovému poli (vstup kolektoru) IDKM50 pro instalaci do řady maximálně kolektorů v sérii kolektory vedle sebe kolektorové pole kolektorová pole IDKM50 pro instalaci do více řad maximálně kolektorů v sérii kolektory nad sebou Instalace do řad Instalace do 3 řad kolektorové pole kolektorové pole kolektorová pole kolektorová pole Kolektorové pole IDKM50 počet průtok tlaková ztráta kolektorů (bez propoj. potrubí) v sérii l/h kpa Doporučené dimenze připojovacího vedení - viz následující strana 0, , , ,8 30,84 Změny vyhrazeny,

12 Hoval IDKM 50 plochý kolektor Příklady aplikací Doporučené rozměry trubek (měděných nebo nerezových) pro směs monopropylénglykol / voda 40/0%, 50 C Objemový průtok DN 0 x DN 5 x DN 5 8 x DN 0 x DN 5 8 x,5 DN 3 35 x,5 DN 40 4 x,5 [l/h] v [m/s] v [m/s] v [m/s] v [m/s] v [m/s] v [m/s] v [m/s] 5 0,44 0, 0,7 0, 0,07 0,04 0, ,53 0,3 0, 0,3 0,08 0,05 0, , 0,37 0,4 0,5 0,0 0,0 0, ,7 0,4 0,8 0,8 0, 0,07 0, ,88 0,5 0,35 0, 0,4 0,09 0,0 300,0 0,3 0,4 0,7 0,7 0,0 0,07 350,4 0,73 0,48 0,3 0,0 0, 0,08 400,4 0,84 0,55 0,35 0,3 0,4 0,09 450,59 0,94 0, 0,40 0,5 0, 0,0 500,77,05 0,9 0,44 0,8 0,7 0, 00,, 0,83 0,53 0,34 0, 0,4 700,48,4 0,97 0, 0,40 0,4 0, 800,83,7, 0,7 0,45 0,8 0, ,8,88,4 0,80 0,5 0,3 0, 000 3,54,09,38 0,88 0,57 0,35 0,3 00 4,4,5,,0 0,8 0,4 0, ,3 3,4,07,33 0,85 0,5 0,35 750,9 3,,4,55 0,99 0,0 0, ,07 4,9,7,77,3 0,9 0, ,9 4,7 3,,99,7 0,78 0, ,84 5,3 3,45,,4 0,8 0, ,73 5,7 3,80,43,5 0,95 0, ,,8 4,4,5,70,04 0,70 v = rychlost proudění [m/s] = doporučené rozměry Tepelná izolace závisí na místě instalace: - venku - izolace musí být odolná proti povětrnostním vlivům a UV-záření - uvnitř - podle požadavků protipožární ochrany a/nebo ochrany před dotykem Změny vyhrazeny,
