1 Katalog dveřních doplňků a příslušenství Dveřní kliky... 2 Dveřní panty... 3 Dveřní madla... 4 G-U SECURY R G-U SECURY Automatic... 6 Vícebodový zámek KFV AS

2 Dveřní kliky Dveře osazujeme moderními dveřními klikami šířkách štítků 35 a 52 mm. Dveřní soupravy jsou standardně dodávány v bezpečnostním provedení = šroubení pouze z vnitřní strany, výztuha vnitřního i venkovního štítku proti deformaci štítku při páčení, výztuha otvoru cylindrické vložky proti zlomení, pokud není uvedeno jinak. Standardní rozteč otvorů na cylindrickou vložku od středu čtyřhranu - 92 mm, čtyřhran o velikosti 8 x 8 mm! V balení šrouby 100 mm (3 ks) a čtyřhran 150 mm Štítek 35 mm Štítek 52 mm Klika klika bílá (RAL 9016) Klika madlo Mosaz Klika klika stříbrná (F1) Klika madlo stříbrná (F1) Barevné varianty (F9) Nerez bronz (F4) hnědá (RAL8019) Brunýrovaná Strana 2/7

3 Dveřní panty Dveře jsou standardně osazeny kvalitními dveřními panty JOCKER. Tyto panty jsou nezávisle seřiditelné ve třech osách. Dveřní panty JOCKER Bílá (RAL9016) Stříbrná Titan Satin - Bílá - Krémová bílá - Stříbrná šedá - Achátová šedá - Okenní stříbrná - SILBER - Antracitová šedá - Ocelová modrá - Aluminium - Břidlicová šedá Třešeň (RAL8004) Zlato (F4) Zlatý dub (RAL8003) Tmavě hnědá (RAL8077) - Třešeň - Oregon - Zlatý dub - Světlý dub - Douglas - Přírodní ořech - Vlašský ořech - Horská borovice - Dub - Bahenní dub - Sepiová hnědá - Černohnědá - Mahagon - Schokobraun Pro větší zatížení a nadrozměrné křídla doporučujeme panty BRILLANT od německé firmy SIGU-Druckguss, které jsou rovněž nezávisle seřiditelné ve třech osách Dveřní panty BRILLANT Bílá (RAL 9016) Stříbrná Tmavě hnědá (RAL 8077) Zlatý dub (RAL 8008) - Bílá - Krémová bílá Strana 3/7

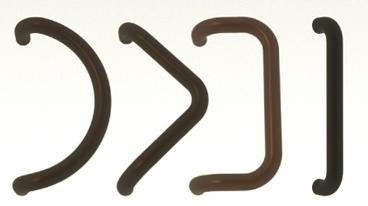

4 Dveřní madla Trubková madla zahrnují,,nejdostupnější" varianty dveřních madel. Základní materiálové provedení všech typů této řady je nerezová ocel (surová, nylonovaná). U vybraných typů lze rovněž nerezovou ocel upravit pískováním nebo kartáčováním. Tento sortiment zahrnuje i typy madel jež mohou být dále vyrobeny z mosaze, surového hliníku, anodovaného hliníku nebo v jakékoli škále RAL lakováním na hliníkový povrch. Výrobní průměry madel činí 30 mm. Dveřní madlo,,m1 120 OS". V provedení surová ocel s roztečí 120 mm. Další možnosti provedení: ocel nylonovaná, nerezová ocel, mosaz, hliník surový, hliník lakovaný dle RAL, hliník anodovaný. Rozteč úchytných bodů: 120 mm, 206 mm, 230 mm, 300mm. Dveřní madlo,,m2 306 OS" v provedení surová ocel. Další možnost provedení: ocel surová, ocel nylonovaná, nerezová ocel, mosaz, hliník surový, hliník lakovaný dle RAL, hliník anodovaný. Rozteč úchytných bodů: 306,5 mm. Dveřní madlo,,m5 306 OS" v provedení surová ocel. Dalsí možnosti provedení: ocel nylonovaná, nerezová ocel, mosaz, hliník surový, hliník lakovaný dle RAL, hliník anodovaný, hliník surový. Rozteč úchytných bodů: 306,5 mm. Dveřní madlo,,m6 380 OS" v provedení surová ocel. Další možnosti provedení: ocel nylonovaná. Rozteč úchytných bodů: 380 mm. Dveřní madlo,,p ONER", v provedení ocel nerezová, rozteč 380 mm. Průměr madel činí 30 mm nebo 40 mm. Rozteč úchytných bodů: 380 mm, 1000 mm. skladové typy 230, 350, 650 mm trubka ø30 mm (zakázkově ø40,ø20) volitelná rozteč uchycení dle šířky dveří hloubka madla 90 mm pro ø30,ohyb v ose R60 Satin Stříbro Titan Zlato (F4) Zlatý dub (RAL8003) Černá (RAL9005) Bílá (RAL9016) Tmavě hnědá (RAL8077) Světle hnědá (RAL8019) Strana 4/7

5 G-U SECURY R4 (s uzávěrovými valivými čepy) Základní popis: G-U SECURY R 4 s uzávěrovými valivými čepy představuje klasiku výrobního programu SECURY. Nastavitelné valivé čepy (vysoké 8 mm, Ø 11 mm) optimalizují přítlak křídla v jeho spodní i vrchní části a starají se tak o lepší tepelnou a zvukovou izolaci. Zámek G-U SECURY R4 je varáběn ve variantě uzamykání pomocí klíče nebo pohybem kliky. Všechny součásti kování SECURY mají osvědčenou unikátní povrchovou úpravu ferguard*silber. Trvanlivá úprava povrchu je mimořádně kvalitní, má prvotřídní ochranné protikorozní vlastnosti a vyhovuje požadavkům EU na ochranu životního prostředí. Ovládání klíčem Ovládání klikou Otevřít 1. Otočením klíče ve vložce se dveřní uzávěr odjistí ze zamknuté polohy Zavřít 1. Otočením klíče ve vložce se dveřní uzávěr zajistí v zamknuté poloze Otevřít 1. Otočením klíče ve vložce se dveřní uzávěr odjistí ze zamknuté polohy 2. Stisknutím kliky se otevře Zavřít 1. Zdvižením kliky vratným pohybem se dveřní uzávěr uzamkne 2. Otočením klíče ve vložce se dveřní uzávěr zajistí v zamknuté poloze Výhody zámku G-U SECURY R4: Zajištění uzamknutých dveří v pěti bodech Seřiditelný přítlak dveří pomocí valivých čepů Nevýhody zámku G-U SECURY R4 (ovládání klíčem): Horší manipulace je nutno vyvíjet větší sílu při zamykání a odemykání dveří. Strana 5/7

6 G-U SECURY Automatic Základní popis: G-U SECURY Automatic sám zaručí bezpečnost: stačí přitáhnout dveře a samočinně, bez uzamykání klíčem, se o 20 mm vysunou 2 uzávěrové prvky. Dvě střelky se po svém vysunutí znehybní a změní se v uzamykací závory, nelze je zatlačit zpět. To je právě dnes rozhodující moment pro technicky pokrokové bezpečnostní vybavení vstupních dveří. Všechny součásti kování SECURY mají osvědčenou unikátní povrchovou úpravu ferguard*silber. Trvanlivá úprava povrchu je mimořádně kvalitní, má prvotřídní ochranné protikorozní vlastnosti a vyhovuje požadavkům EU na ochranu životního prostředí. Výhody zámku G-U SECURY Automatic: Zvýšená odolnost proti vloupání Nabízí konstantní podmínky vůle mezi křídlem a rámem: je vždy uzamknuto! Střelkové závory jsou po vysunutí zablokovány proti zatlačení zpět. Snadná zamykání není potřeba vyvíjet jakoukoli sílu při zamykání. Při použití el. vrátného nebo válečkového zámku nevyjíždí při zavření dveří střelkové závory automaticky, ale je potřeba je vysunout zamknutím klíčem. Strana 6/7

7 Vícebodový zámek KFV AS 2750 Základní popis: Zámek je velmi robustní a i při velmi častém procházení vhodný pro extrémně namáhaná dveřní křídla. Při výrobě zámku jsou použity materiály nejvyšší kvality. Patentovaná technika zaručuje jednoduchou obsluhu bez potřeby vyvíjení jakékoli síly na zavírání a zamykání. Nezamčené dveře drží na třech uzavíracích bodech, další tři body se vysunou při zamknutí. Výhody vícebodového zámku AS 2750: Masivní části z kalené oceli a závora s ocelovými kolíky proti přeřezání Úplné vysunutí háků kontrolované převodovými táhly, a tím dosažení optimálního zatěsnění dveří Úspora energie na vytápění Přesné zapadnutí dveřního křídla do rámu a těsnění, a tím dosažení maximální těsnosti a odhlučnění prostoru prostřednictvím kónického tvaru výsuvných háků Zvýšená bezpečnost proti vypáčení díky zahnutým hákům Při použití el. vrátného neobsahuje zámek vyjížděcí ocelové kolíky. Strana 7/7
