1 PREZENTACE KOVÁNÍ A300- INTOS Prezentace systému kování A300 1

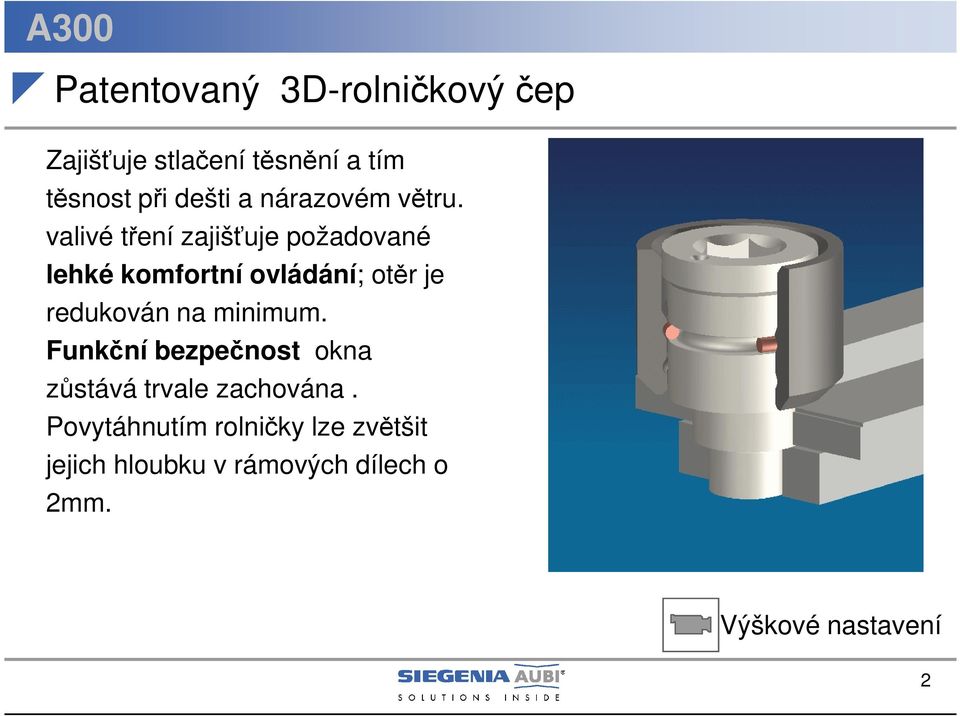

2 Patentovaný 3D-rolničkový čep Zajišťuje stlačení těsnění a tím těsnost při dešti a nárazovém větru. valivé tření zajišťuje požadované lehké komfortní ovládání; otěr je redukován na minimum. Funkční bezpečnost okna zůstává trvale zachována. Povytáhnutím rolničky lze zvětšit jejich hloubku v rámových dílech o 2mm. Výškové nastavení 2

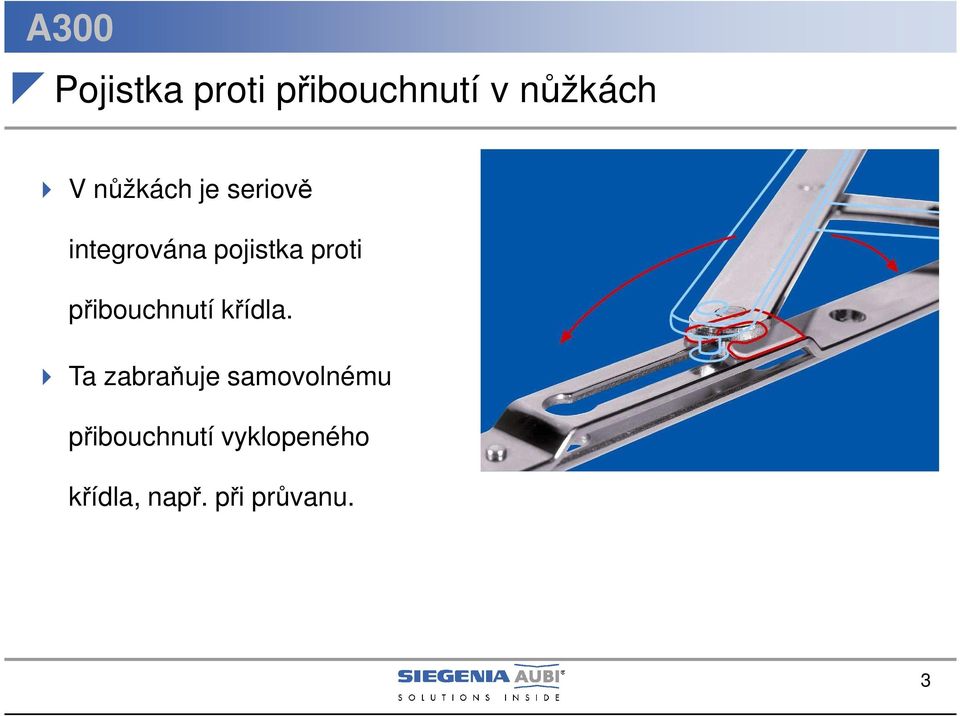

3 Pojistka proti přibouchnutí v nůžkách V nůžkách je seriově integrována pojistka proti přibouchnutí křídla. Ta zabraňuje samovolnému přibouchnutí vyklopeného křídla, např. při průvanu. 3

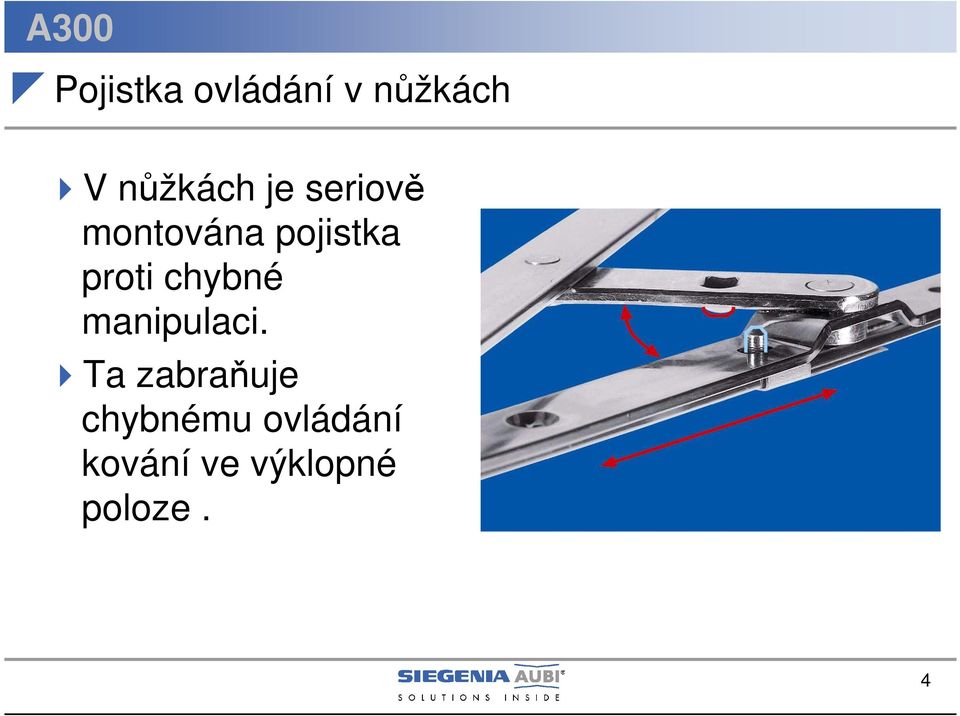

4 Pojistka ovládání v nůžkách V nůžkách je seriově montována pojistka proti chybné manipulaci. Ta zabraňuje chybnému ovládání kování ve výklopné poloze. 4

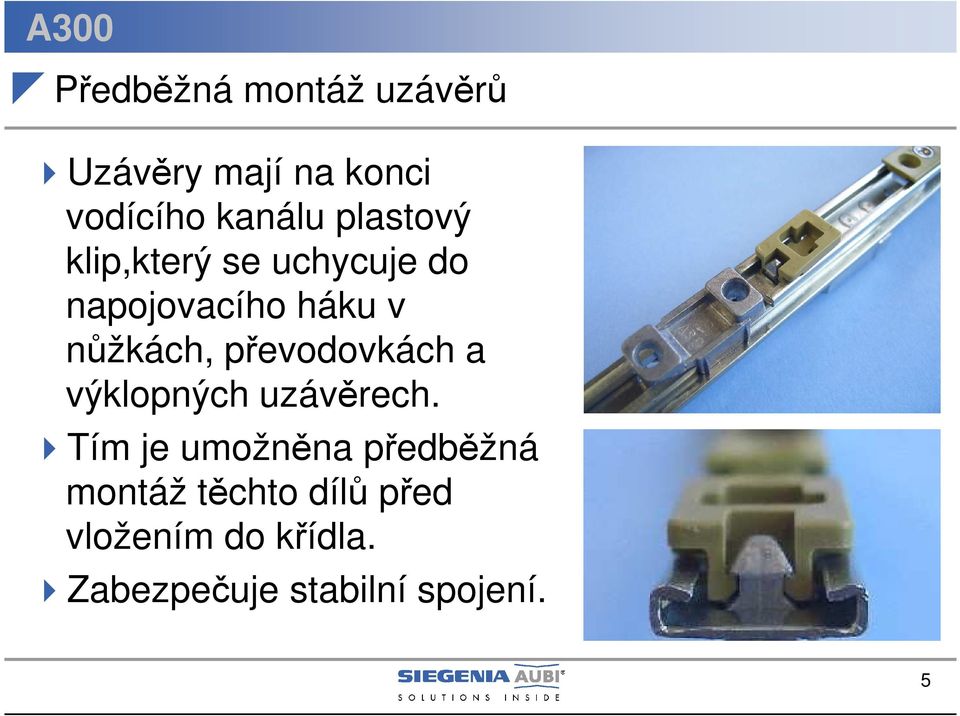

5 Předběžná montáž uzávěrů Uzávěry mají na konci vodícího kanálu plastový klip,který se uchycuje do napojovacího háku v nůžkách, převodovkách a výklopných uzávěrech. Tím je umožněna předběžná montáž těchto dílů před vložením do křídla. Zabezpečuje stabilní spojení. 5

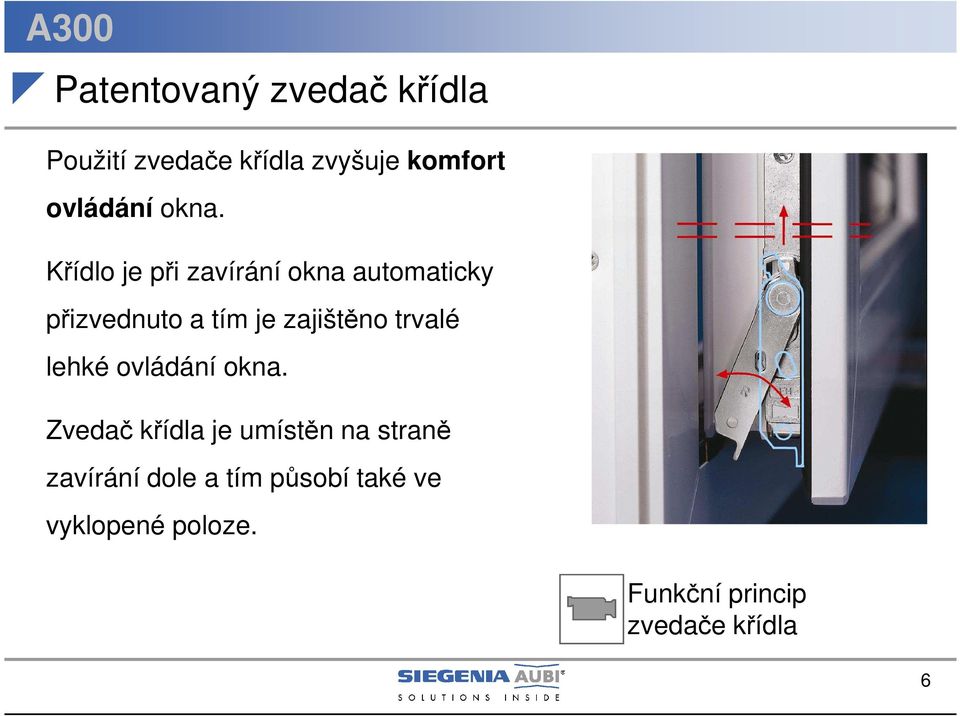

6 Patentovaný zvedač křídla Použití zvedače křídla zvyšuje komfort ovládání okna. Křídlo je při zavírání okna automaticky přizvednuto a tím je zajištěno trvalé lehké ovládání okna. Zvedač křídla je umístěn na straně zavírání dole a tím působí také ve vyklopené poloze. Funkční princip zvedače křídla 6

7 Zvedač křídla s integrovanou pojistkou chybné manipulace U zvedače křídla s integrovanou pojistkou chybné manipulace,je kromě známého přizvednutí křídla také zabráněno chybnému ovládání kování z polohy otevřeno do polohy vyklopeno nebo zavřeno. Zvedač křídla s pojistkou chybné manipulace je kombinován s výklopným uzávěrem kování A300 Safety PLUS! Touto pojistkou mohou být vybaveny různé tvary oken a způsoby otvírání oken. Pro výškové vyrovnání až do 3mm lze na páčku nasadit vyrovnávací krytky. Zablokování kování je provedeno masivním uzavíracím elementem z oceli. 7

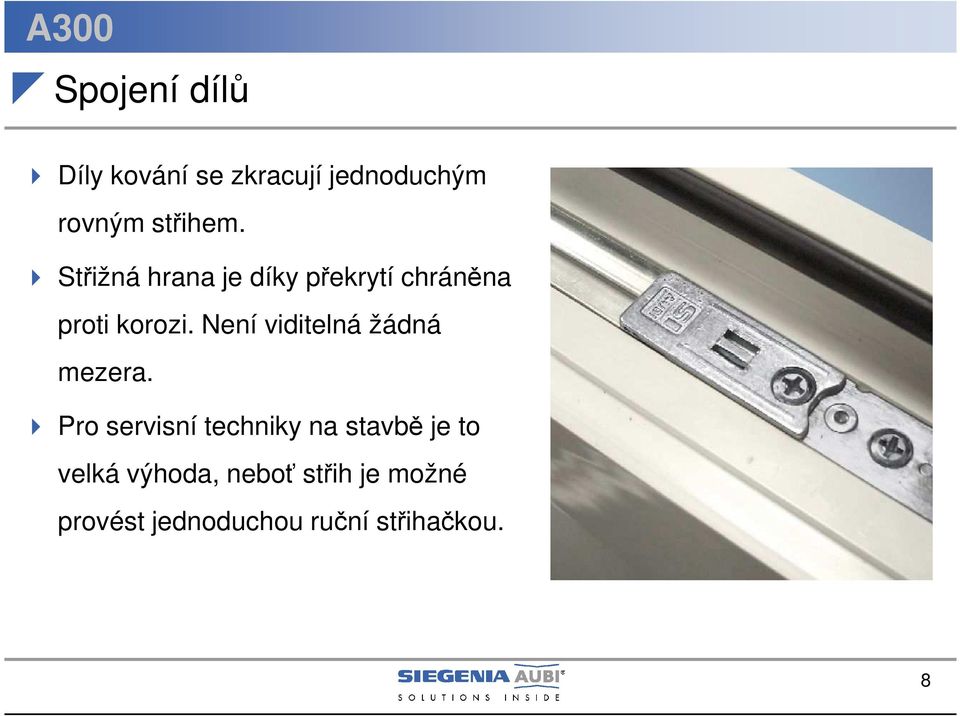

8 Spojení dílů Díly kování se zkracují jednoduchým rovným střihem. Střižná hrana je díky překrytí chráněna proti korozi. Není viditelná žádná mezera. Pro servisní techniky na stavbě je to velká výhoda, neboť střih je možné provést jednoduchou ruční střihačkou. 8

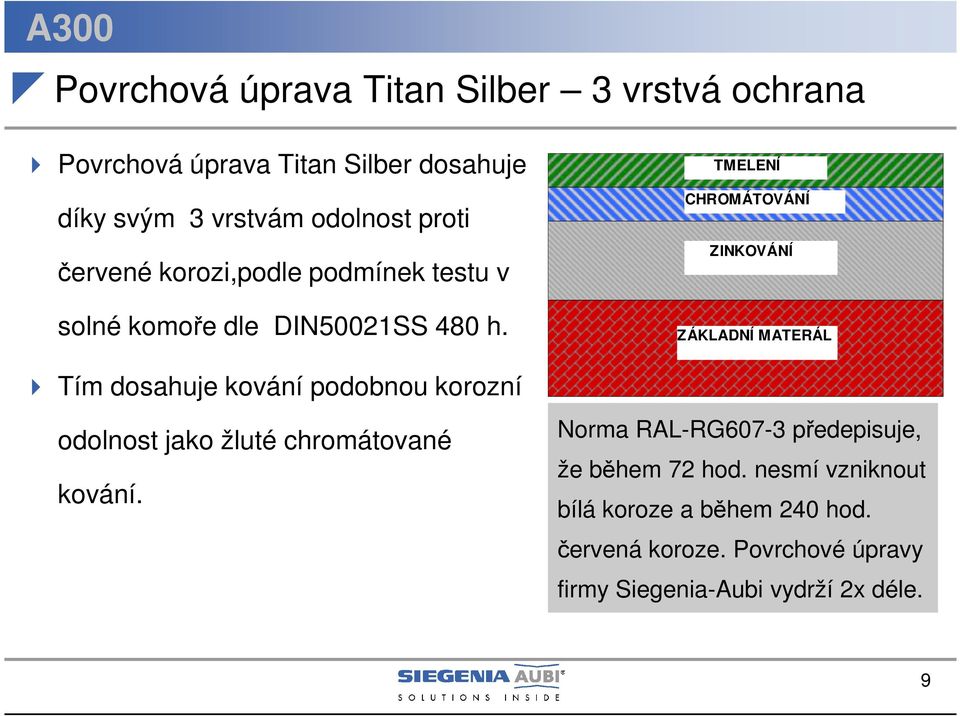

9 Povrchová úprava Titan Silber 3 vrstvá ochrana Povrchová úprava Titan Silber dosahuje díky svým 3 vrstvám odolnost proti červené korozi,podle podmínek testu v solné komoře dle DIN50021SS 480 h. Tím dosahuje kování podobnou korozní odolnost jako žluté chromátované kování. TMELENÍ CHROMÁTOVÁNÍ ZINKOVÁNÍ ZÁKLADNÍ MATERÁL Norma RAL-RG607-3 předepisuje, že během 72 hod. nesmí vzniknout bílá koroze a během 240 hod. červená koroze. Povrchové úpravy firmy Siegenia-Aubi vydrží 2x déle. 9

10 Kování A300 Safety Plus 10

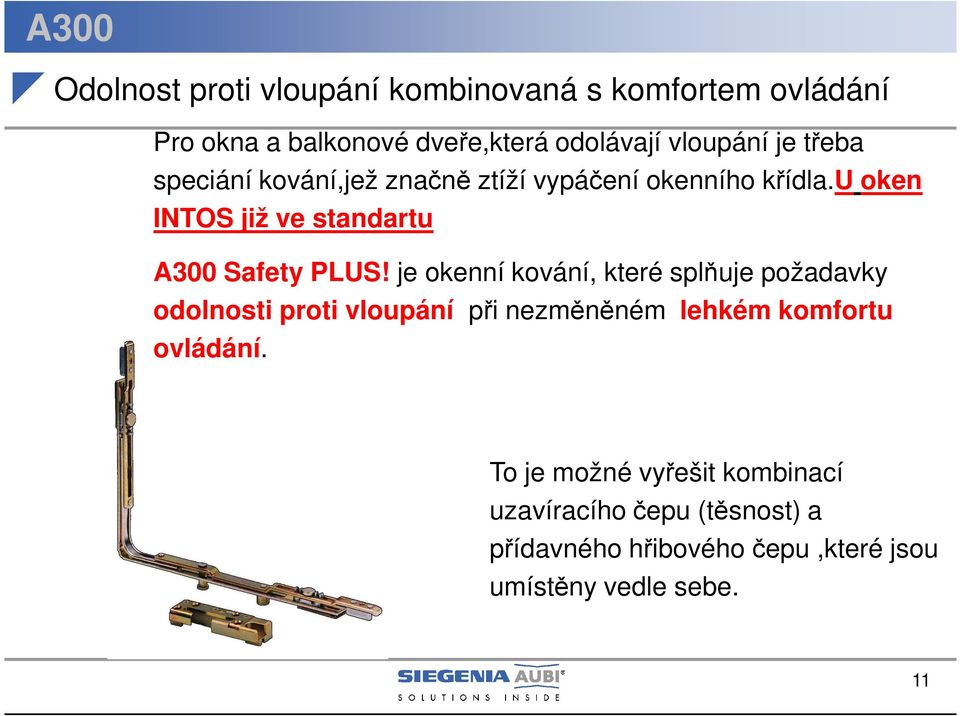

11 Odolnost proti vloupání kombinovaná s komfortem ovládání Pro okna a balkonové dveře,která odolávají vloupání je třeba speciání kování,jež značně ztíží vypáčení okenního křídla.u oken INTOS již ve standartu A300 Safety PLUS! je okenní kování, které splňuje požadavky odolnosti proti vloupání při nezměněném lehkém komfortu ovládání. To je možné vyřešit kombinací uzavíracího čepu (těsnost) a přídavného hřibového čepu,které jsou umístěny vedle sebe. 11

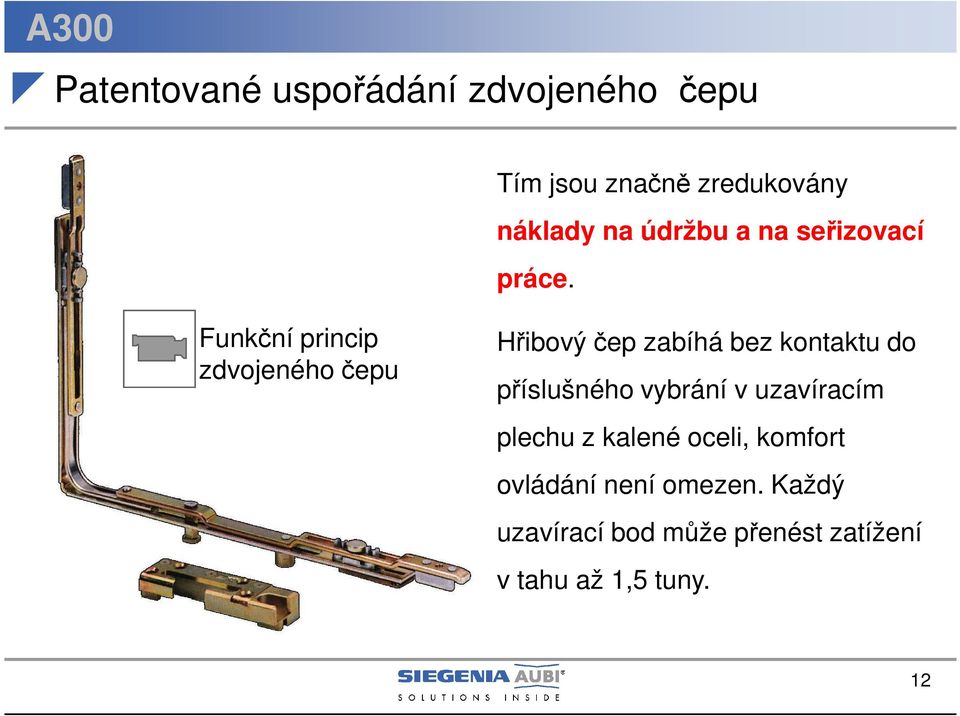

12 Patentované uspořádání zdvojeného čepu Tím jsou značně zredukovány náklady na údržbu a na seřizovací práce. Funkční princip zdvojeného čepu Hřibový čep zabíhá bez kontaktu do příslušného vybrání v uzavíracím plechu z kalené oceli, komfort ovládání není omezen. Každý uzavírací bod může přenést zatížení v tahu až 1,5 tuny. 12

13 Velké výrobní tolerance Velké výrobní tolerance pro výrobce oken. Uzavírací element bez dna, žádný spoj na bezpečnostním uzavíracím čepu, optimální tloušťka hlavy hřibového čepu, zaoblené hrany v náběhové oblasti hlavy čepu. Nezávislé na efektech při tepelné roztažnosti okna. Dynamická zkouška Pokus vloupání-kování Pokus vloupání - sklo 13

14 Příslušenství Energeticky úsporné nůžky Jednoduché omezení úhlu vyklopení dle potřeby zákazníků (letní - / zimní větrání). Déšt nepadá přímo na ostění okna. Zabraňuje jednoduchému vyvěšení vyklopeného křídla. S integrovanou pojistkou proti klapání křídla a omezenou polohou vyklopení cca 40 mm Dodatečné vybavení u již namontovaného okna možné bez velkých nákladů. 14

15 Energeticky úsporné nůžky možnosti nastavení Aktivováno pro cca 40mm vyklopení Deaktivováno pro normální vyklopení 15

16 Příslušenství omezovač zdvihu na převodovce Jako příslušenství lze obdržet omezovač zdvihu TFHB0010,kterým lze téměř u všech otevíravě-sklopných převodovek (15mm dorn) zablokovat výklopnou polohu a tím je používat jako otevíravá okna. Omezovač zdvihu lze namontovat před nebo po montáži převodovky do připraveného otvoru (nasunout a přišroubovat). 16
