elmaplan sanitární stěny

Transkript

1 elmaplan sanitární stěny

2 elmaplan ALU32 ALU32 - nadstandardní provedení, desky dekor F503 a F509, nohy ELOX Největší přednosti sanitárních dělicích stěn ELMAPLAN ALU 32 jsou nadčasový vzhled, stabilita, odolnost a variabilita. Dále se tento nejčastěji používaný systém vyznačuje kvalitou svého zpracování, detailní přesností a krátkými dodacími lhůtami. S provedením ELMAPLAN ALU 32 může být rozdělení prostor provedeno rychle, jednoduše, levně a s dlouhodobou životností. Systém je vhodný pro zřízení WC-kabin, masážních boxů, kabinek na převlékání, dělicích příček v soláriích apod. Tím, že tento systém není vázán na žádnou modulovou řadu, mohou být vytvořeny libovolné kombinace půdorysných rozměrů ELMAPLAN ALU 32 dělicí stěny jsou vyrobeny z vysoce nepropustných dřevotřískových desek o tloušťce 32 mm, oboustranně potažených vrstvou melaminu.

3 Desky jsou ze všech stran olemovány eloxovanými hliníkovými profily. Dveřní křídla jsou podle šířky dveří zavěšena na dvou nebo třech závěsech z nerezu. Jsou vybavena kvalitními zámky včetně bezpečnostního nouzového otevírání a ukazateli volno / obsazeno. Doraz dveří je tlumen gumovým těsněním. Standardně se dodávají kovové kliky s po vr chem z plastu v barvě desky, nebo kliky z eloxo vaného hliníku, jako nadstandard za příplatek kliky z broušené nerezi. Nohy dělicí stěny jsou vyrobeny z nerezového materiálu a jsou kryty paticemi z umělé hmoty. Na přání, jako nadstandard za příplatek, je možné dodat krytky nožiček z eloxovaného hliníku, broušené nerez oceli nebo exportní nožičky z masivního hliníku. Celková výška stěn ve stan dardním provedení je 2050 mm. ALU32 - eloxovaná zámková WC souprava ALU32 - standardní pisoárová zástěna Kromě základních barev je možná volba z mnoha dalších barev ze sortimentu firmy EGGER. STANDARDNÍ BARVY platinová bílá světle šedá SKLADOVÉ PŘÍPLATKOVÉ BARVY hliníková grafit metaliza čínská červená béžová žlutá pastelově žlutá W980 U708 F509 F503 U321 U112 U114 U107 ALU32 - detail standardního pantu ALU32 - noha ELOX ALU32 - standardní noha s plastovou rozetou

4 elmaplan ALU32 pro mateřské školy Je možno dodat i provedení pro mateřské školy. Takové stěny jsou pak zpravidla se sníženými dveřními křídly, které jsou opatřeny samouzavíracími panty, dorazovým madlem, a ochranou proti skřípnutí prstů. ALU32 - kruhové madlo ALU32 - ochrana proti skřípnutí prstů ALU32 - kruhové madlo ALU32 - samouzavírací pant

5 sestava sprchových stěn WF32 elmaplan WF32 sestava WC kabin z WF32 platinová bílá W980 světle šedá U708 Sanitární dělicí stěny ELMAPLAN WF 32 materiál pro náročné podmínky v mokrém prostředí. Sendvičové desky z materiálu nepropouštějícího vodu umožňují použití všude tam, kde jsou stěny vystaveny stálému styku s vodou a vodní párou (např. ve sprchách, v bazénech, v lázeňských provo zech apod.). Deska o tloušťce 32 mm s jádrem z extrudovaného polystyrenu je obou stranně potažená vysokotlakým laminátem o tloušťce 2 mm s melaminovým povrchem. Ve srovnání s tenko stěnnými systémy z HPL desek nabízí tento materiál výrazně vyšší stabilitu a pevnost stěn. Tento stěnový systém je svou konstrukcí, jakož i vzhledem, srovnatelný a kombinovatelný se systémem ELMAPLAN ALU32. Dodává se standardně také v celkové výšce 2050 mm, v případě osazování na sprchové vaničky se zpravidla užívá výška 1950 mm bez nožiček. Tento systém se dodává pouze v barvě šedé a bílé. Je možno ho doplnit posuvnými sprchovými zástěnami s polykarbonátovým sklem s ma siv ním hliníkovým rámem. desky jsou vhodné do mokra detail skladby sendvičové desky WF32 sprchová zástěna Palme Ultra

6 ABS32 - standardní provedení, kombinace šedá / bílá elmaplan ABS32 ABS32 - nadstandardní provedení Alu krytky nožiček ABS32 - standardní závěs

7 Tento systém je vyvinut z předchozího modelu, a vychází vstříc aktuálním požadavkům zákazníků a architektů. Je proto opticky odlehčený a pohledově čistší svým designem s maximálním omezením hliníkových profilů. I zde jsou použity dřevotřískové desky tl. 32 mm, ale jsou lemovány po všech stranách 2 mm silnou ABS hranou v barvě desky. Kotvení ke stěnám se provádí speciálním skrytým, do desky zafrézovaným hliníkovým profilem. V případě velkých nerovností stěn je možno použít i standardní kotvící U profil. ABS32 - standardní alu zámková souprava VNITŘNÍ VNĚJŠÍ Kliky a zámkové soupravy jsou klasické, s bezpečnostním odmykáním a s ukazatelem obsazenosti, ve standardním provedením v barvě desky, nebo v nadstandardu z hliníku či z nerezu. Celý systém je postaven na stavitelných nerezových podpěrách, které jsou překryty rozetami z plastu, nebo na přání z hliníku popřípadě z nerezu, a spojen horním hliníkovým zpevňovacím profielm Výška tohoto systému je stejně jako u předchozího standardně 2050 mm. Dveřní křídla, rovněž s ABS hranami jsou zavěšeny na klasických nerezových pantech. Ty mohou být na přání nahrazeny skrytými zadlabanými dveřními závěsy. Dveřní křídlo dosedá na částečně skrytý hliníková dorazový profil s těsněním. ABS32 - nadstandardní samouzavírací pant ABS32 - standardní nerezový pant ABS32 - nadstandardní skrytý pant

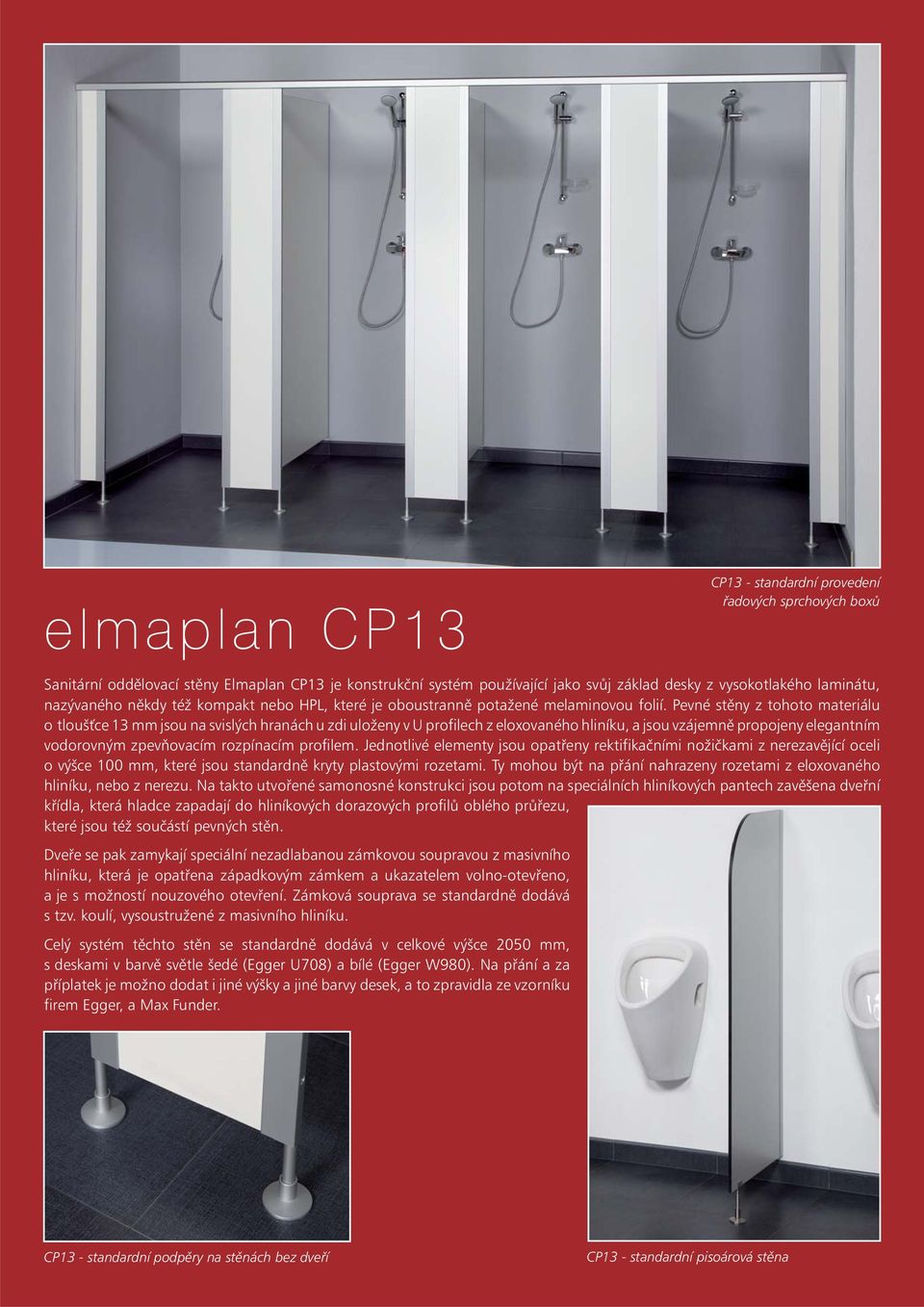

8 elmaplan CP13 CP13 - standardní provedení řadových sprchových boxů Sanitární oddělovací stěny Elmaplan CP13 je konstrukční systém používající jako svůj základ desky z vysokotlakého laminátu, nazývaného někdy též kompakt nebo HPL, které je oboustranně potažené melaminovou folií. Pevné stěny z tohoto materiálu o tloušťce 13 mm jsou na svislých hranách u zdi uloženy v U profilech z eloxovaného hliníku, a jsou vzájemně propojeny elegantním vodorovným zpevňovacím rozpínacím profilem. Jednotlivé elementy jsou opatřeny rektifikačními nožičkami z nerezavějící oceli o výšce 100 mm, které jsou standardně kryty plastovými rozetami. Ty mohou být na přání nahrazeny rozetami z eloxovaného hliníku, nebo z nerezu. Na takto utvořené samonosné konstrukci jsou potom na speciálních hliníkových pantech zavěšena dveřní křídla, která hladce zapadají do hliníkových dorazových profilů oblého průřezu, které jsou též součástí pevných stěn. Dveře se pak zamykají speciální nezadlabanou zámkovou soupravou z masivního hliníku, která je opatřena západkovým zámkem a ukazatelem volno-otevřeno, a je s možností nouzového otevření. Zámková souprava se standardně dodává s tzv. koulí, vysoustružené z masivního hliníku. Celý systém těchto stěn se standardně dodává v celkové výšce 2050 mm, s deskami v barvě světle šedé (Egger U708) a bílé (Egger W980). Na přání a za příplatek je možno dodat i jiné výšky a jiné barvy desek, a to zpravidla ze vzorníku firem Egger, a Max Funder. CP13 - standardní podpěry na stěnách bez dveří CP13 - standardní pisoárová stěna

9 CP 13 - standardní provedení WC kabin a pisoárové stěny Největší výhodou tohoto systému je univerzálnost jeho použití. Lze ho použít jak v suchých, tak ve vlhkých nebo dokonce mokrých prostorech. Navíc je díky speciálně navrženým profilům velice pevný a stabilní, a to navzdory použití desek o síle pouhých 13 mm. CP13 - dveře otevírací se ven CP13 - dveře otevírající se dovnitř CP13 - standardní masivní hliníkový závěs CP13 - klika z venku CP13 - klika zevnitř

10 ALU32, WF32 podélný řez, svislý řez horní části A A A - A CP13 podélný řez, svislý řez horní části A A ŘEZ A - A-A A

11 ABS podélný řez, svislý řez horní části Na přání jsme schopni na sanitární příčky tisknout jakýkoliv motiv. Vše dle Vašeho přání.

12 P.M.H. Invest & Trade s.r.o. Přísečná 556, Český Krumlov, Tel Fax Váš obchodní partner
