ACO ShowerDrain ACO KATALOG. ACO ShowerDrain 2012 Ceník. (platný od ) Číslo aktualizace: 1

Transkript

1 ACO ShowerDrain ACO KATALOG ACO ShowerDrain 2012 Ceník (platný od ) Číslo aktualizace: 1 U veškerých cenových údajů se jedná o nezávazná cenová doporučení. Ceny jsou uvedeny bez DPH.

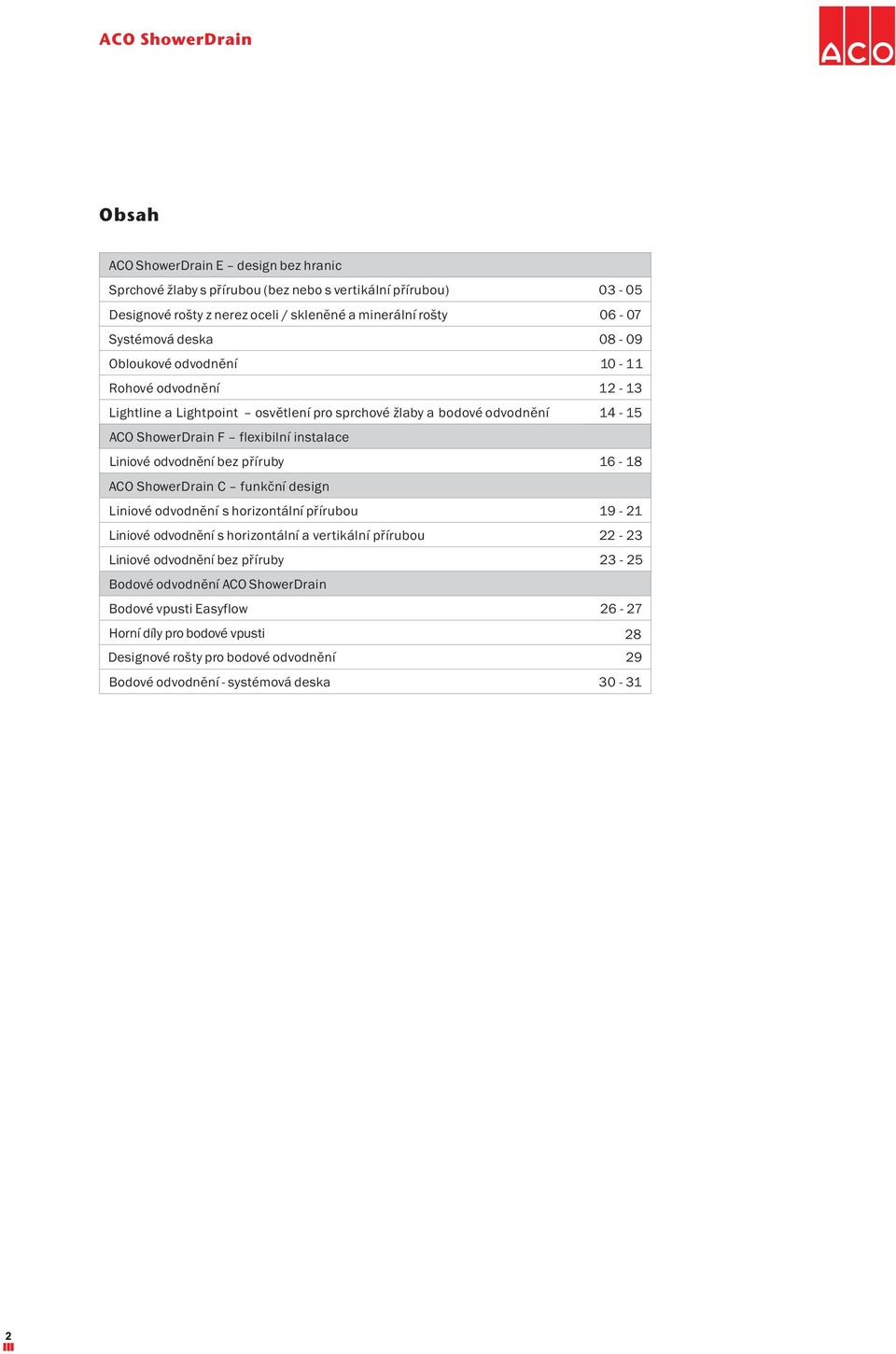

2 ACO ShowerDrain Obsah ACO ShowerDrain E design bez hranic Sprchové žlaby s přírubou (bez nebo s vertikální přírubou) Designové rošty z nerez oceli / skleněné a minerální rošty Systémová deska Obloukové odvodnění Rohové odvodnění Lightline a Lightpoint osvětlení pro sprchové žlaby a bodové odvodnění ACO ShowerDrain F flexibilní instalace Liniové odvodnění bez příruby ACO ShowerDrain C funkční design Liniové odvodnění s horizontální přírubou Liniové odvodnění s horizontální a vertikální přírubou Liniové odvodnění bez příruby Bodové odvodnění ACO ShowerDrain Bodové vpusti Easyflow Horní díly pro bodové vpusti 28 Designové rošty pro bodové odvodnění 29 Bodové odvodnění - systémová deska

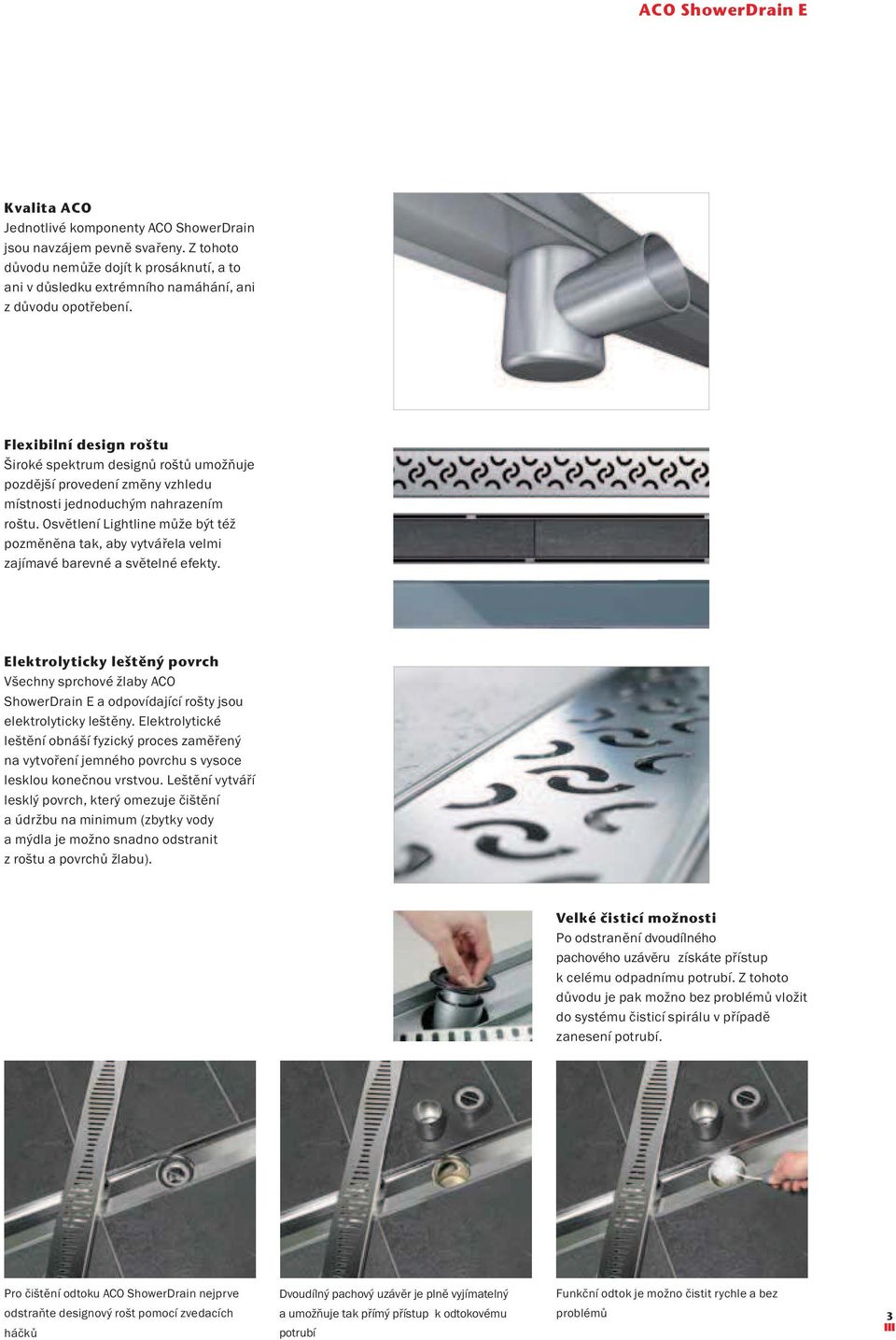

3 ACO ShowerDrain E Kvalita ACO Jednotlivé komponenty ACO ShowerDrain jsou navzájem pevně svařeny. Z tohoto důvodu nemůže dojít k prosáknutí, a to ani v důsledku extrémního namáhání, ani z důvodu opotřebení. Flexibilní design roštu Široké spektrum designů roštů umožňuje pozdější provedení změny vzhledu místnosti jednoduchým nahrazením roštu. Osvětlení Lightline může být též pozměněna tak, aby vytvářela velmi zajímavé barevné a světelné efekty. Elektrolyticky leštěný povrch Všechny sprchové žlaby ACO ShowerDrain E a odpovídající rošty jsou elektrolyticky leštěny. Elektrolytické leštění obnáší fyzický proces zaměřený na vytvoření jemného povrchu s vysoce lesklou konečnou vrstvou. Leštění vytváří lesklý povrch, který omezuje čištění a údržbu na minimum (zbytky vody a mýdla je možno snadno odstranit z roštu a povrchů žlabu). Velké čisticí možnosti Po odstranění dvoudílného pachového uzávěru získáte přístup k celému odpadnímu potrubí. Z tohoto důvodu je pak možno bez problémů vložit do systému čisticí spirálu v případě zanesení potrubí. Pro čištění odtoku ACO ShowerDrain nejprve Dvoudílný pachový uzávěr je plně vyjímatelný Funkční odtok je možno čistit rychle a bez odstraňte designový rošt pomocí zvedacích a umožňuje tak přímý přístup k odtokovému problémů 3 háčků potrubí

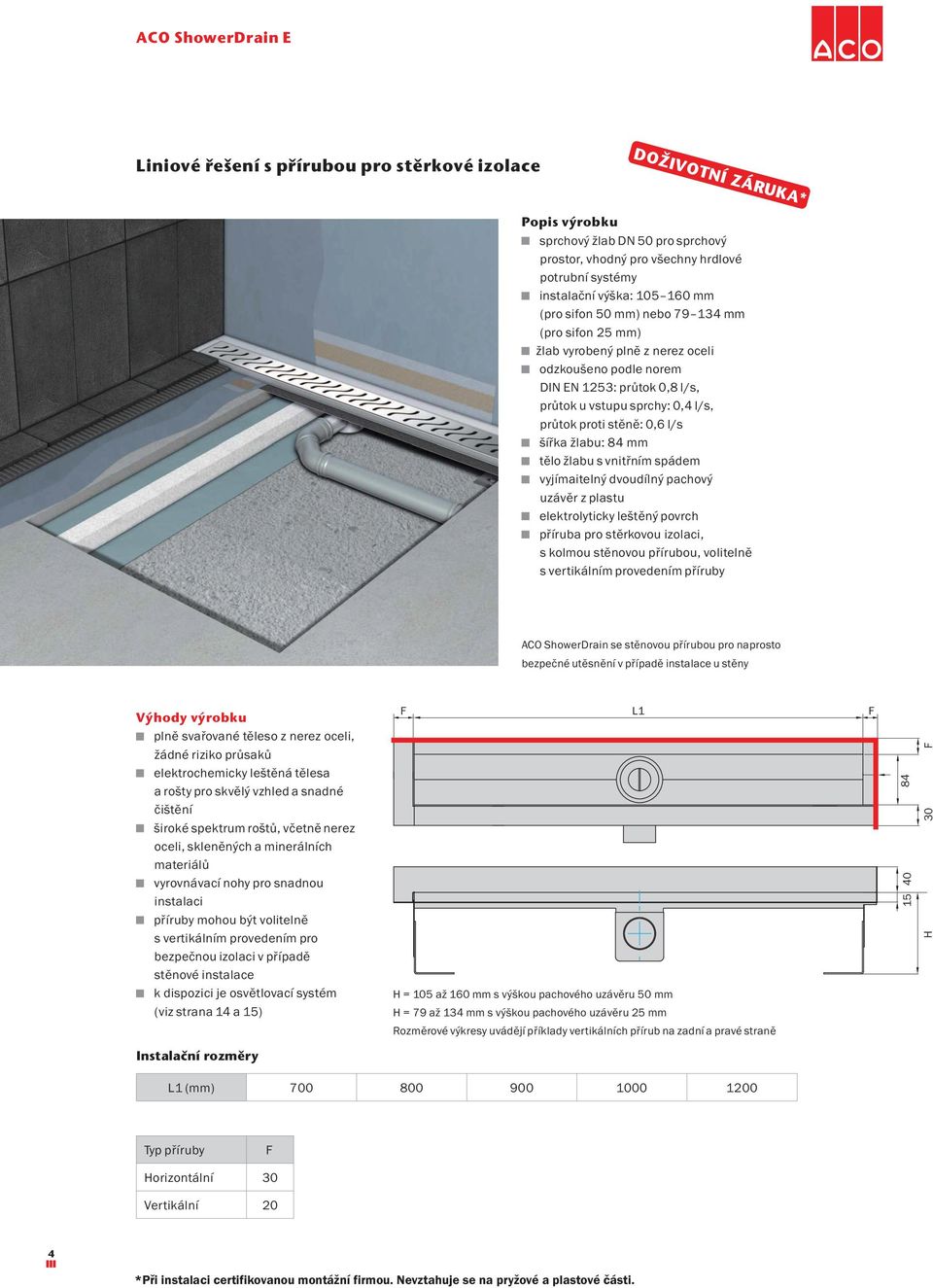

4 ACO ShowerDrain E Liniové řešení s přírubou pro stěrkové izolace DOŽIVOTNÍ ZÁRUKA* Popis výrobku sprchový žlab DN 50 pro sprchový prostor, vhodný pro všechny hrdlové potrubní systémy instalační výška: mm (pro sifon 50 mm) nebo mm (pro sifon 25 mm) žlab vyrobený plně z nerez oceli odzkoušeno podle norem DIN EN 1253: průtok 0,8 l/s, průtok u vstupu sprchy: 0,4 l/s, průtok proti stěně: 0,6 l/s šířka žlabu: 84 mm tělo žlabu s vnitřním spádem vyjímaitelný dvoudílný pachový uzávěr z plastu elektrolyticky leštěný povrch příruba pro stěrkovou izolaci, s kolmou stěnovou přírubou, volitelně s vertikálním provedením příruby ACO ShowerDrain se stěnovou přírubou pro naprosto bezpečné utěsnění v případě instalace u stěny Výhody výrobku plně svařované těleso z nerez oceli, žádné riziko průsaků elektrochemicky leštěná tělesa a rošty pro skvělý vzhled a snadné čištění široké spektrum roštů, včetně nerez oceli, skleněných a minerálních materiálů vyrovnávací nohy pro snadnou instalaci příruby mohou být volitelně s vertikálním provedením pro bezpečnou izolaci v případě stěnové instalace k dispozici je osvětlovací systém (viz strana 14 a 15) F L1 H = 105 až 160 mm s výškou pachového uzávěru 50 mm H = 79 až 134 mm s výškou pachového uzávěru 25 mm Rozměrové výkresy uvádějí příklady vertikálních přírub na zadní a pravé straně F F H Instalační rozměry L1 (mm) Typ příruby F Horizontální 30 Vertikální 20 4 *Při instalaci certifikovanou montážní firmou. Nevztahuje se na pryžové a plastové části.

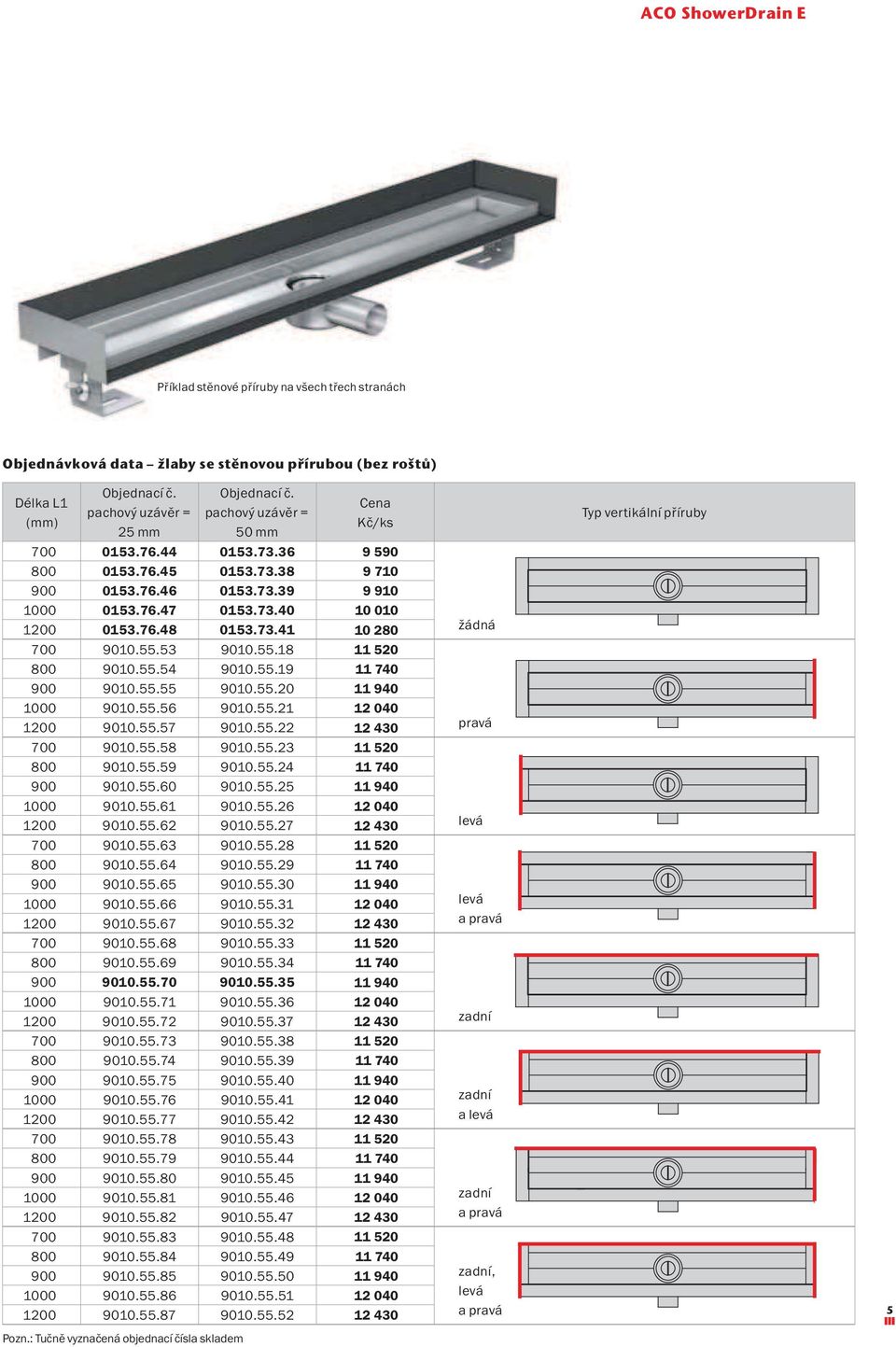

5 ACO ShowerDrain E Příklad stěnové příruby na všech třech stranách Objednávková data žlaby se stěnovou přírubou (bez roštů) Délka L1 (mm) Objednací č. pachový uzávěr = 25 mm Objednací č. pachový uzávěr = 50 mm Cena Kč/ks Typ vertikální příruby žádná pravá levá levá a pravá zadní zadní a levá zadní a pravá zadní, levá a pravá B Pozn.: Tučně vyznačená objednací čísla skladem

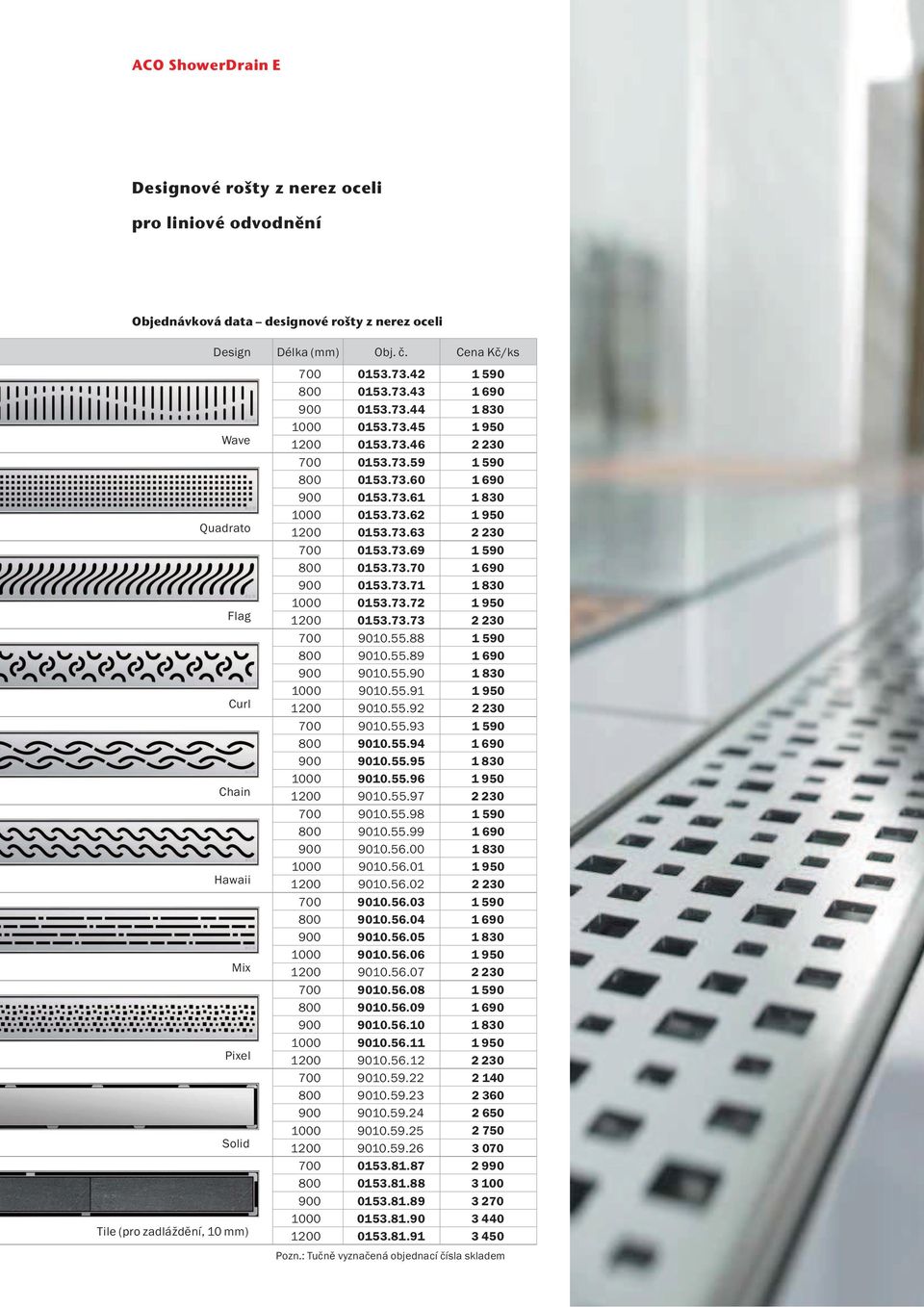

6 ACO ShowerDrain E Designové rošty z nerez oceli pro liniové odvodnění Objednávková data designové rošty z nerez oceli Design Délka (mm) Obj. č. Cena Kč/ks Wave Quadrato Flag Curl Chain Hawaii Mix Pixel Solid Tile (pro zadláždění, 10 mm) Pozn.: Tučně vyznačená objednací čísla skladem

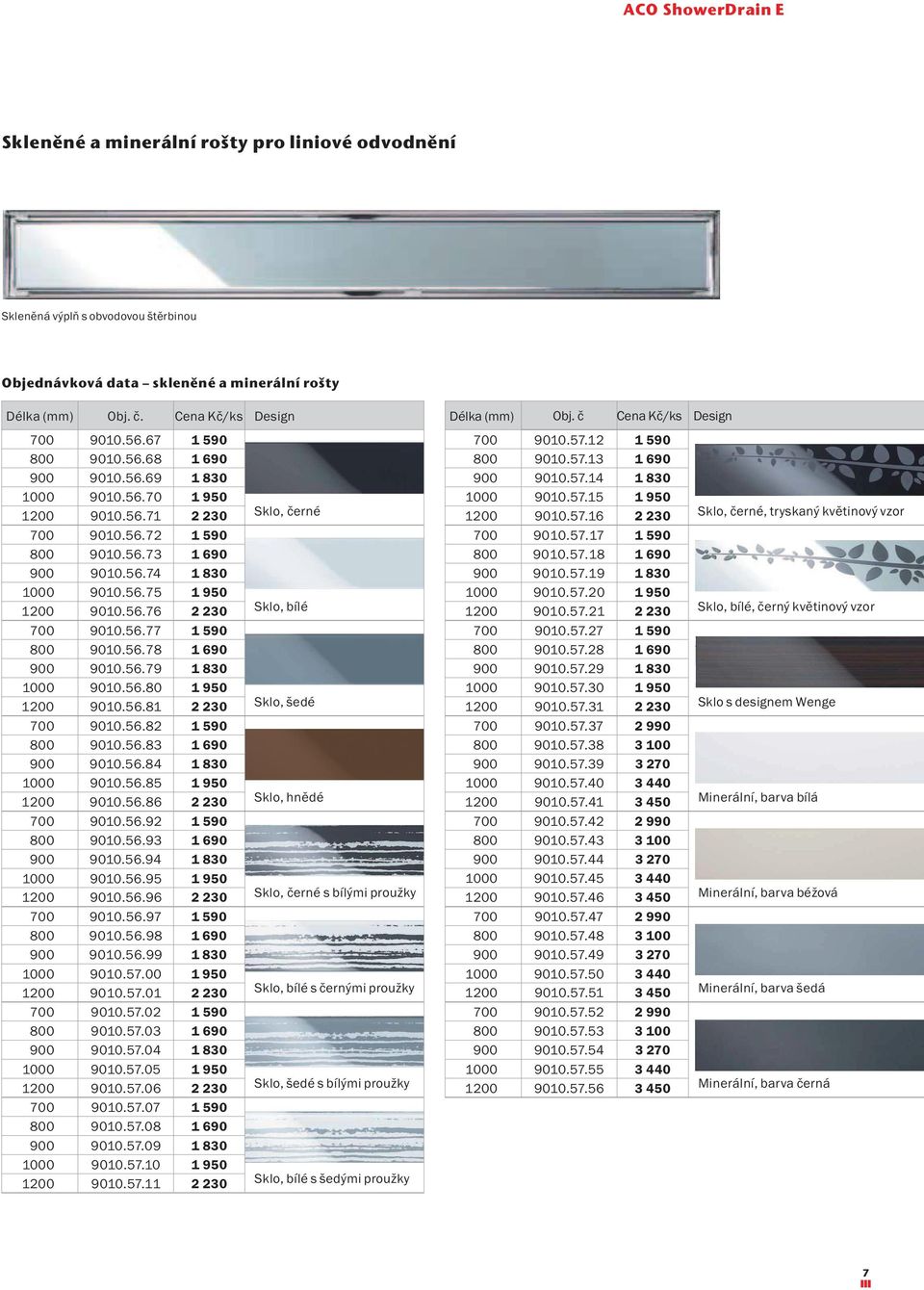

7 ACO ShowerDrain E Skleněné a minerální rošty pro liniové odvodnění Skleněná výplň s obvodovou štěrbinou Objednávková data skleněné a minerální rošty Délka (mm) Obj. č. Cena Kč/ks Design Délka (mm) Obj. č Cena Kč/ks Design Sklo, černé Sklo, černé, tryskaný květinový vzor Sklo, bílé Sklo, bílé, černý květinový vzor Sklo, šedé Sklo s designem Wenge Sklo, hnědé Minerální, barva bílá Sklo, černé s bílými proužky Minerální, barva béžová Sklo, bílé s černými proužky Minerální, barva šedá Sklo, šedé s bílými proužky Minerální, barva černá Sklo, bílé s šedými proužky 7

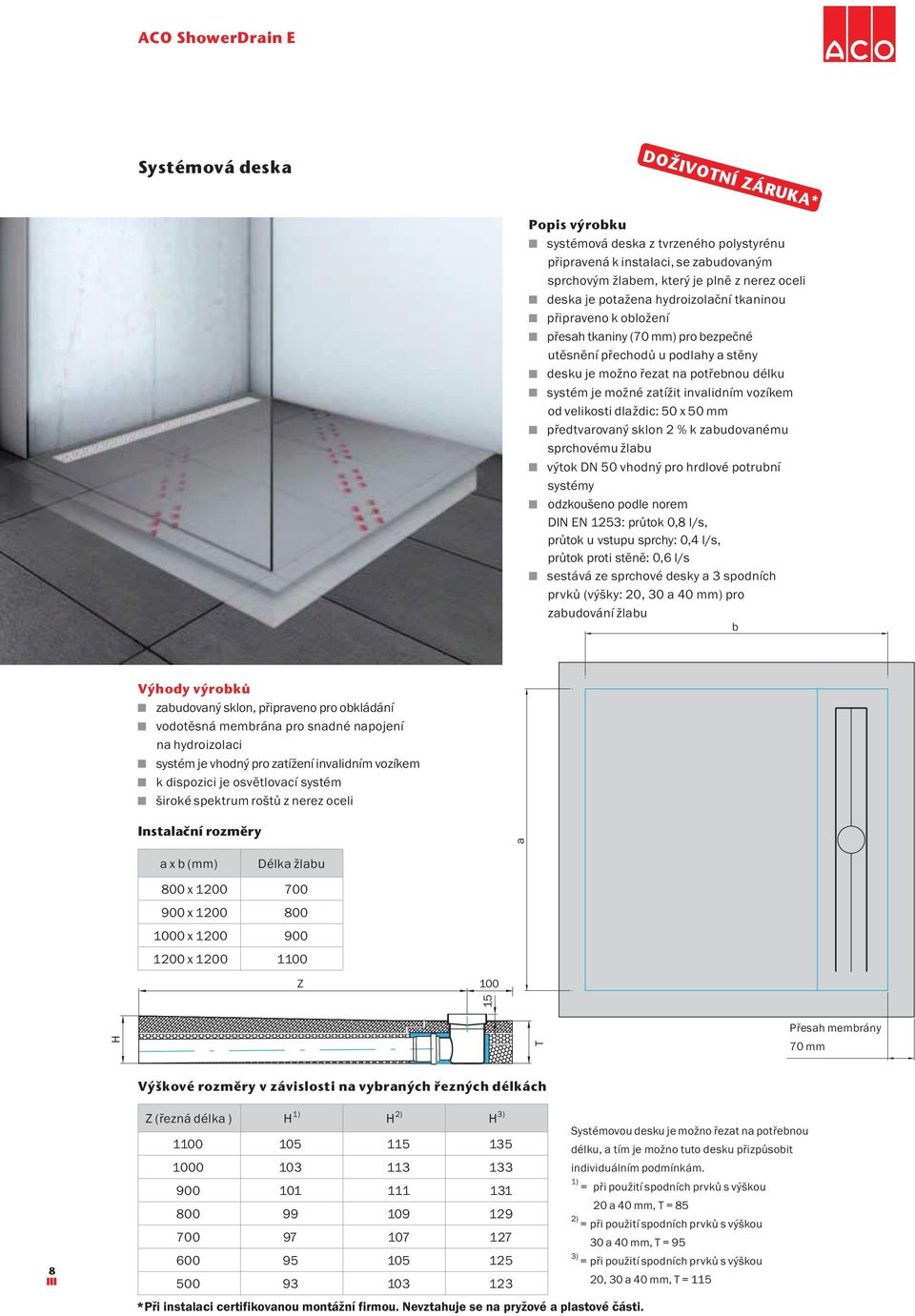

8 ACO ShowerDrain E Systémová deska DOŽIVOTNÍ ZÁRUKA* Popis výrobku systémová deska z tvrzeného polystyrénu připravená k instalaci, se zabudovaným sprchovým žlabem, který je plně z nerez oceli deska je potažena hydroizolační tkaninou připraveno k obložení přesah tkaniny (70 mm) pro bezpečné utěsnění přechodů u podlahy a stěny desku je možno řezat na potřebnou délku systém je možné zatížit invalidním vozíkem od velikosti dlaždic: 50 x 50 mm předtvarovaný sklon 2 % k zabudovanému sprchovému žlabu výtok DN 50 vhodný pro hrdlové potrubní systémy odzkoušeno podle norem DIN EN 1253: průtok 0,8 l/s, průtok u vstupu sprchy: 0,4 l/s, průtok proti stěně: 0,6 l/s sestává ze sprchové desky a 3 spodních prvků (výšky: 20, 30 a 40 mm) pro zabudování žlabu b Výhody výrobků zabudovaný sklon, připraveno pro obkládání vodotěsná membrána pro snadné napojení na hydroizolaci systém je vhodný pro zatížení invalidním vozíkem k dispozici je osvětlovací systém široké spektrum roštů z nerez oceli Instalační rozměry a a x b (mm) Délka žlabu 800 x x x x Z H T Přesah membrány 70 mm Výškové rozměry v závislosti na vybraných řezných délkách 8 Z (řezná délka ) H 1) H 2) H 3) *Při instalaci certifikovanou montážní firmou. Nevztahuje se na pryžové a plastové části. Systémovou desku je možno řezat na potřebnou délku, a tím je možno tuto desku přizpůsobit individuálním podmínkám. 1) = při použití spodních prvků s výškou 20 a 40 mm, T = 85 2) = při použití spodních prvků s výškou 30 a 40 mm, T = 95 3) = při použití spodních prvků s výškou 20, 30 a 40 mm, T = 115

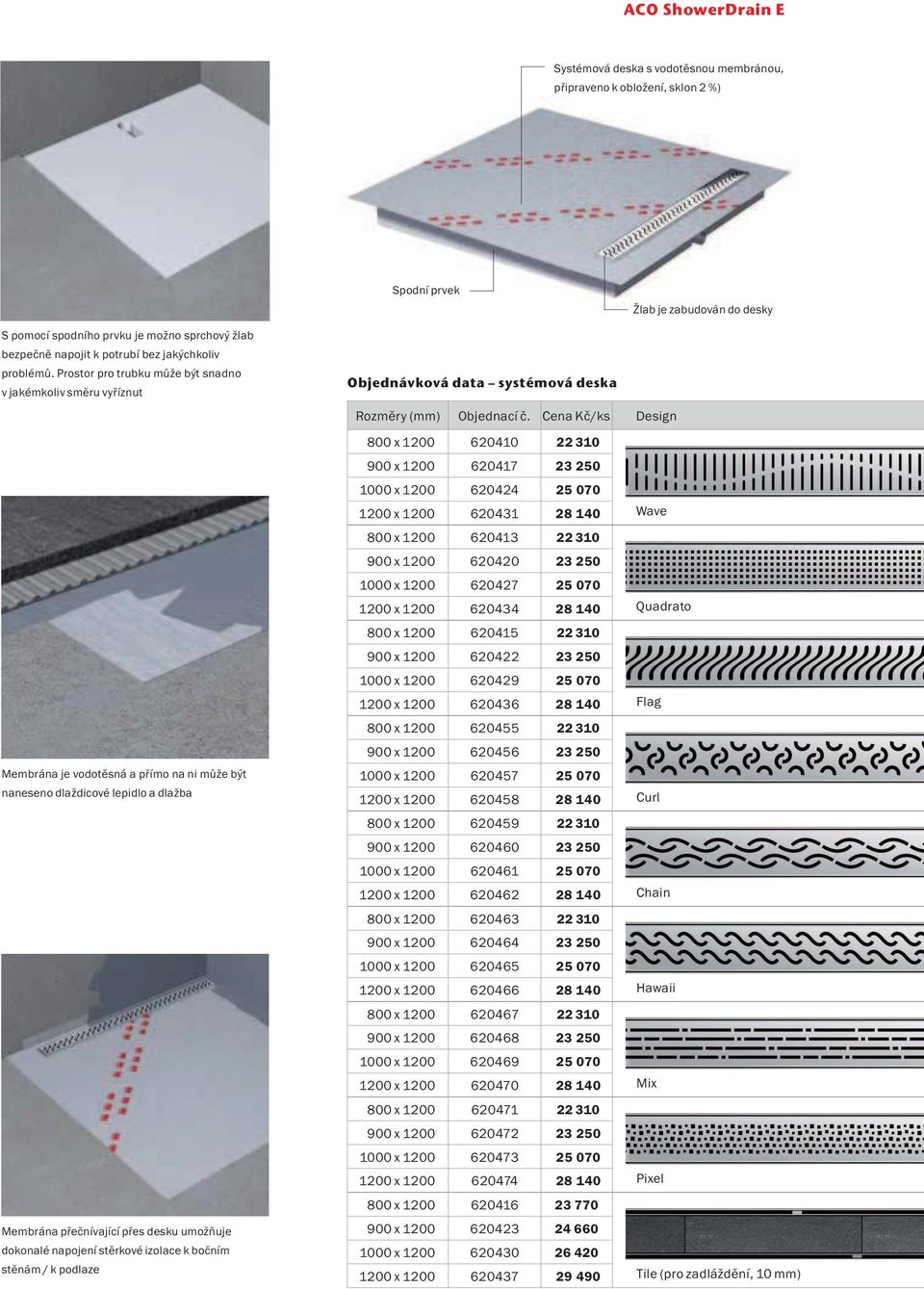

9 ACO ShowerDrain E Systémová deska s vodotěsnou membránou, připraveno k obložení, sklon 2 %) Spodní prvek Žlab je zabudován do desky S pomocí spodního prvku je možno sprchový žlab bezpečně napojit k potrubí bez jakýchkoliv problémů. Prostor pro trubku může být snadno v jakémkoliv směru vyříznut Membrána je vodotěsná a přímo na ni může být naneseno dlaždicové lepidlo a dlažba Membrána přečnívající přes desku umožňuje dokonalé napojení stěrkové izolace k bočním stěnám / k podlaze Objednávková data systémová deska Rozměry (mm) Objednací č. Cena Kč/ks Design 800 x x x x Wave 800 x x x x Quadrato 800 x x x x Flag 800 x x x x Curl 800 x x x x Chain 800 x x x x Hawaii 800 x x x x Mix 800 x x x x Pixel 800 x x x x Tile (pro zadláždění, 10 mm)

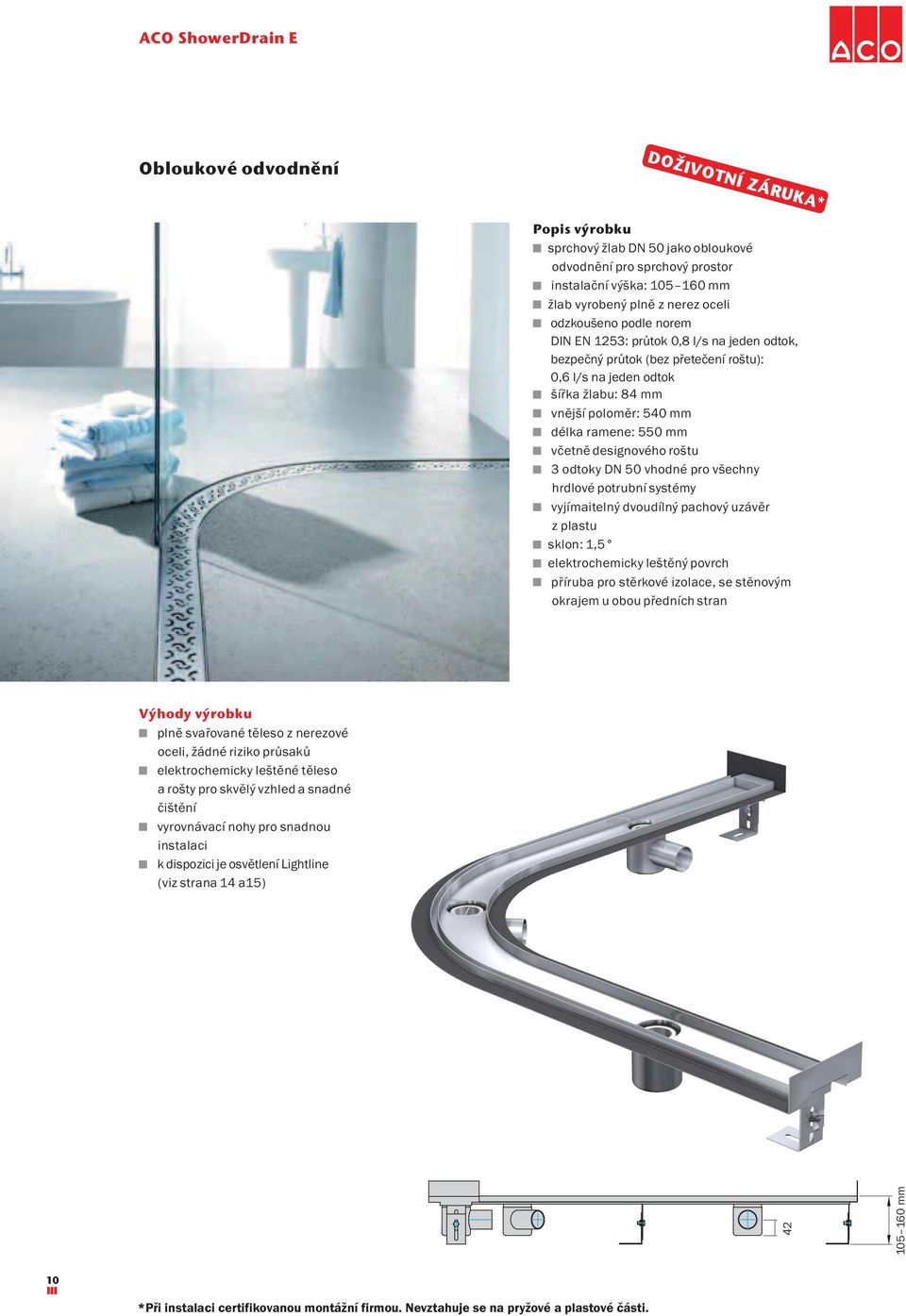

10 ACO ShowerDrain E Obloukové odvodnění DOŽIVOTNÍ ZÁRUKA* Popis výrobku sprchový žlab DN 50 jako obloukové odvodnění pro sprchový prostor instalační výška: mm žlab vyrobený plně z nerez oceli odzkoušeno podle norem DIN EN 1253: průtok 0,8 l/s na jeden odtok, bezpečný průtok (bez přetečení roštu): 0,6 l/s na jeden odtok šířka žlabu: 84 mm vnější poloměr: 540 mm délka ramene: 550 mm včetně designového roštu 3 odtoky DN 50 vhodné pro všechny hrdlové potrubní systémy vyjímaitelný dvoudílný pachový uzávěr z plastu sklon: 1,5 elektrochemicky leštěný povrch příruba pro stěrkové izolace, se stěnovým okrajem u obou předních stran Výhody výrobku plně svařované těleso z nerezové oceli, žádné riziko průsaků elektrochemicky leštěné těleso a rošty pro skvělý vzhled a snadné čištění vyrovnávací nohy pro snadnou instalaci k dispozici je osvětlení Lightline (viz strana 14 a15) mm 10 *Při instalaci certifikovanou montážní firmou. Nevztahuje se na pryžové a plastové části.

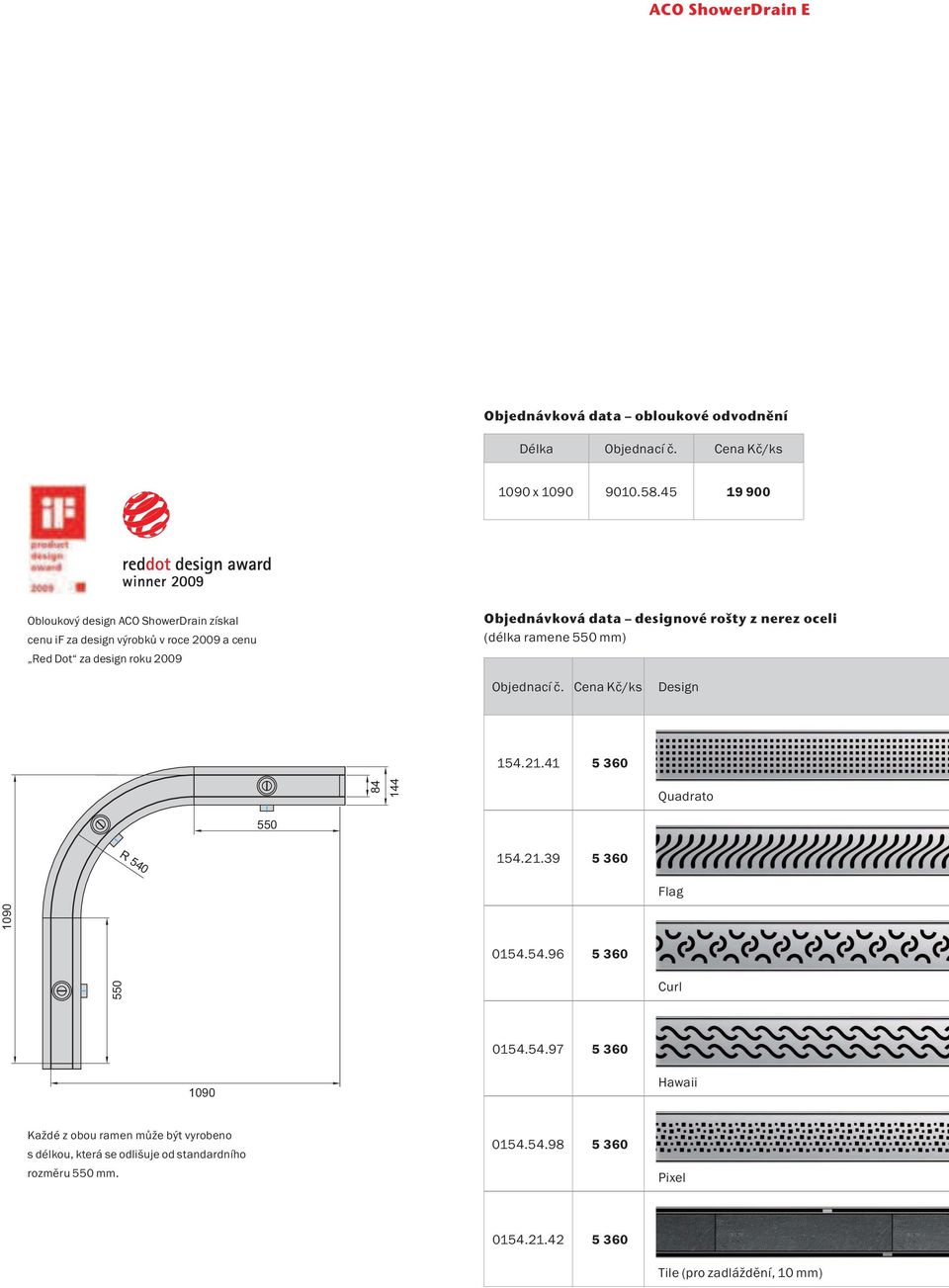

11 ACO ShowerDrain E Objednávková data obloukové odvodnění Délka Objednací č. Cena Kč/ks 1090 x Obloukový design ACO ShowerDrain získal cenu if za design výrobků v roce 2009 a cenu Red Dot za design roku 2009 Objednávková data designové rošty z nerez oceli (délka ramene 550 mm) Objednací č. Cena Kč/ks Design Quadrato 550 R Flag Curl Hawaii Každé z obou ramen může být vyrobeno s délkou, která se odlišuje od standardního rozměru 550 mm Pixel Tile (pro zadláždění, 10 mm)

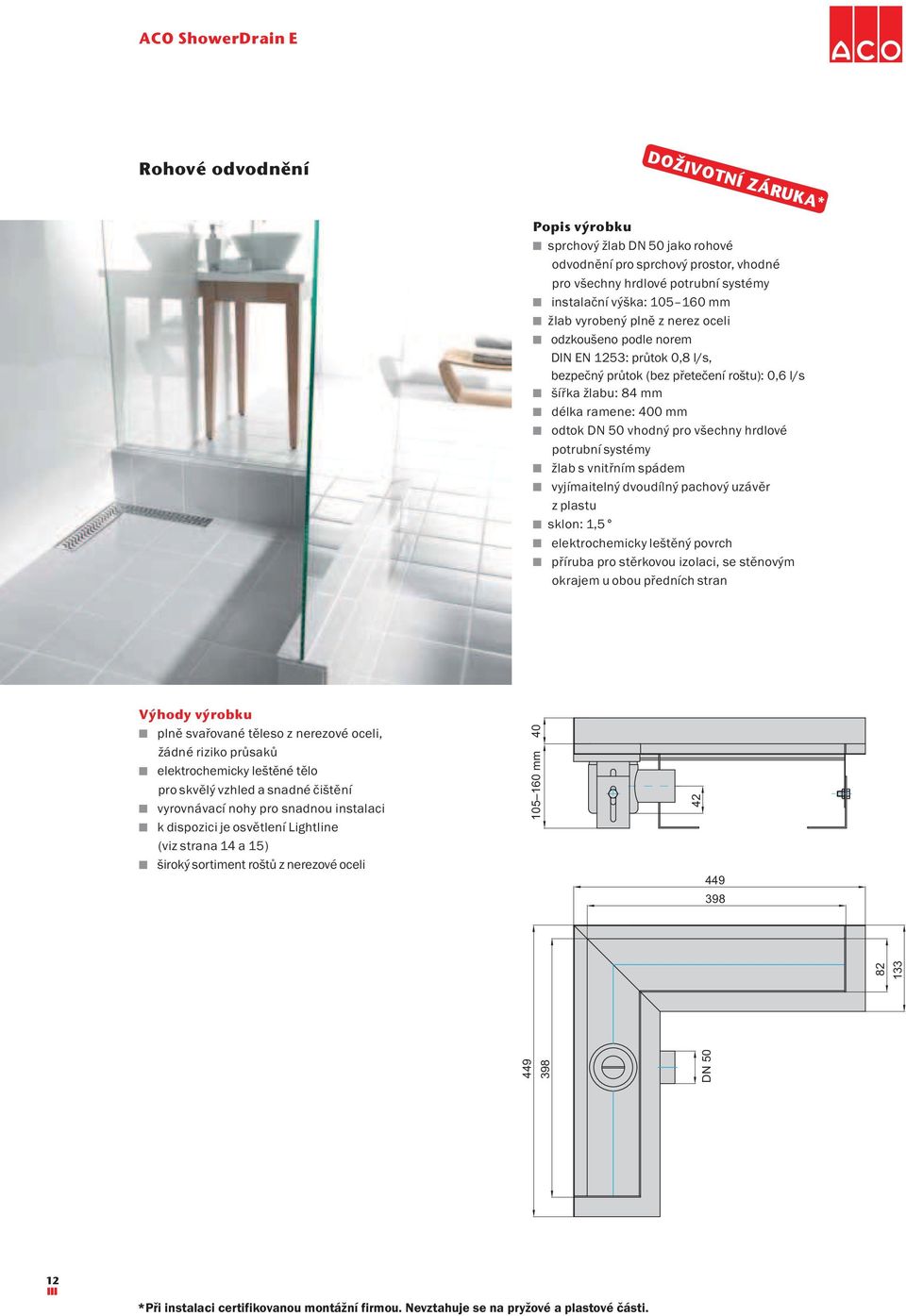

12 ACO ShowerDrain E Rohové odvodnění DOŽIVOTNÍ ZÁRUKA* Popis výrobku sprchový žlab DN 50 jako rohové odvodnění pro sprchový prostor, vhodné pro všechny hrdlové potrubní systémy instalační výška: mm žlab vyrobený plně z nerez oceli odzkoušeno podle norem DIN EN 1253: průtok 0,8 l/s, bezpečný průtok (bez přetečení roštu): 0,6 l/s šířka žlabu: 84 mm délka ramene: 400 mm odtok DN 50 vhodný pro všechny hrdlové potrubní systémy žlab s vnitřním spádem vyjímaitelný dvoudílný pachový uzávěr z plastu sklon: 1,5 elektrochemicky leštěný povrch příruba pro stěrkovou izolaci, se stěnovým okrajem u obou předních stran Výhody výrobku plně svařované těleso z nerezové oceli, žádné riziko průsaků elektrochemicky leštěné tělo pro skvělý vzhled a snadné čištění vyrovnávací nohy pro snadnou instalaci k dispozici je osvětlení Lightline (viz strana 14 a 15) široký sortiment roštů z nerezové oceli mm DN *Při instalaci certifikovanou montážní firmou. Nevztahuje se na pryžové a plastové části.

13 ACO ShowerDrain E Objednávková data rohové odvodnění Délka Objednací č. Cena Kč/ks 398 x Příruby (vertikální příruba) Na obou stranách má sprchový žlab přírubu pro stěrkovou izolaci se stěnovými okraji. To umožňuje dokonalé připojení žlabu ke stěnám pomocí příslušných alternativních těsnění. Vnitřní povrchy mají rovněž přírubu pro stěrkovou izolaci, aby bylo zajištěno, že bude možno provést dokonalé napojení na hydroizolaci. Objednávková data designové rošty z nerez oceli Objednací č. Cena Kč/ks Design Wave Quadrato Izolace (volitelné) Příruba pro stěrkovou izolaci se stěnovou přírubou Flag Těsnění pro stěrkovou izolaci Podlahová dlaždice Lepidlo na dlaždice Stěrková izolace Příruba pro stěrkovou izolaci Beton mazanina Stěnová obkládačka Lepidlo na dlaždice Pružný spoj Rošt Curl Chain Odtokové tělo Hawaii Mix Detail stěnové příruby (vertikální příruba pro stěnové utěsnění) Pixel Tile (pro zadláždění, 10 mm)

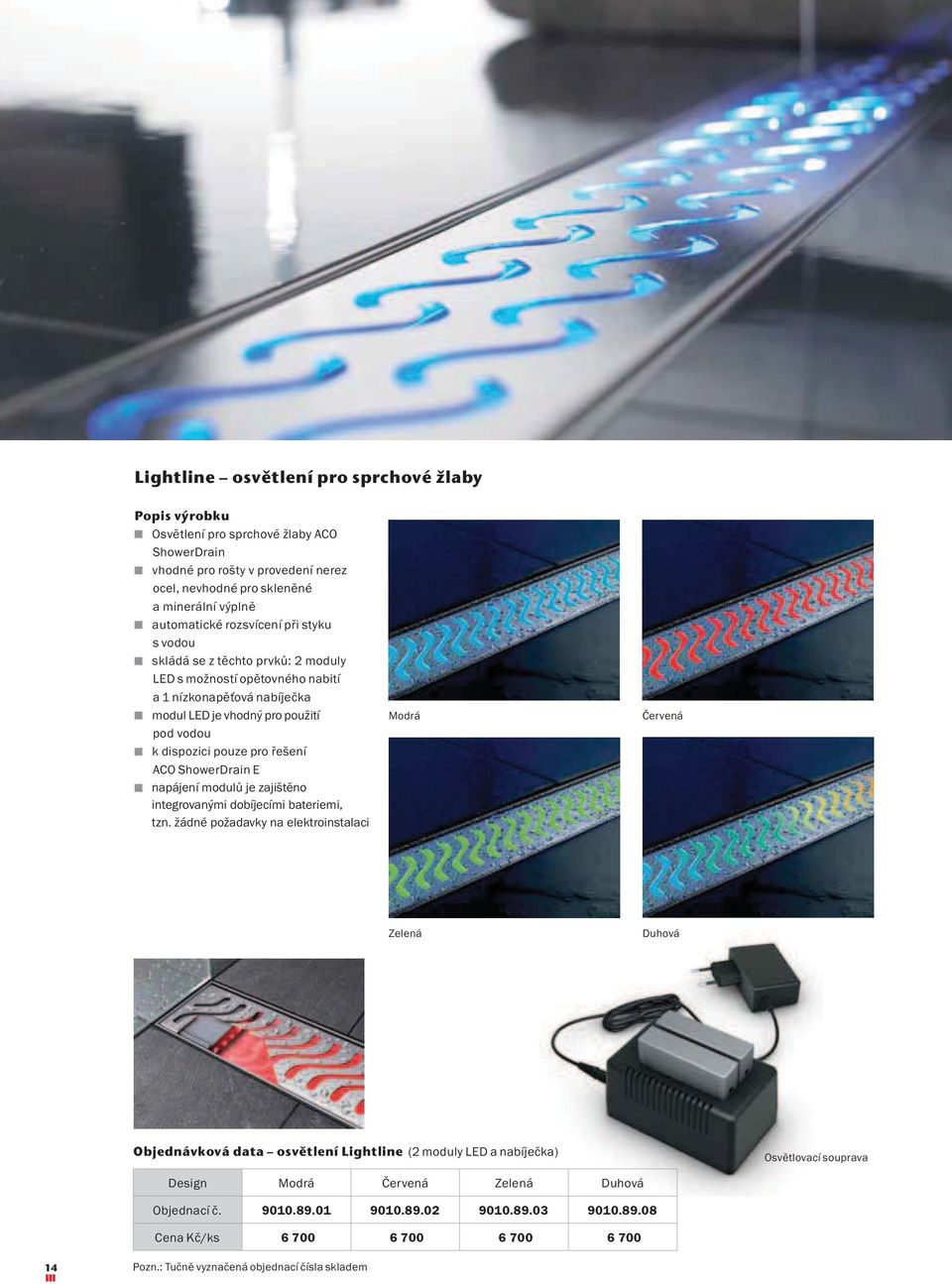

14 Lightline osvětlení pro sprchové žlaby Popis výrobku Osvětlení pro sprchové žlaby ACO ShowerDrain vhodné pro rošty v provedení nerez ocel, nevhodné pro skleněné a minerální výplně automatické rozsvícení při styku s vodou skládá se z těchto prvků: 2 moduly LED s možností opětovného nabití a 1 nízkonapěťová nabíječka modul LED je vhodný pro použití pod vodou k dispozici pouze pro řešení ACO ShowerDrain E napájení modulů je zajištěno integrovanými dobíjecími bateriemi, tzn. žádné požadavky na elektroinstalaci Modrá Červená Zelená Duhová Objednávková data osvětlení Lightline (2 moduly LED a nabíječka) Osvětlovací souprava Design Modrá Červená Zelená Duhová Objednací č Cena Kč/ks Pozn.: Tučně vyznačená objednací čísla skladem

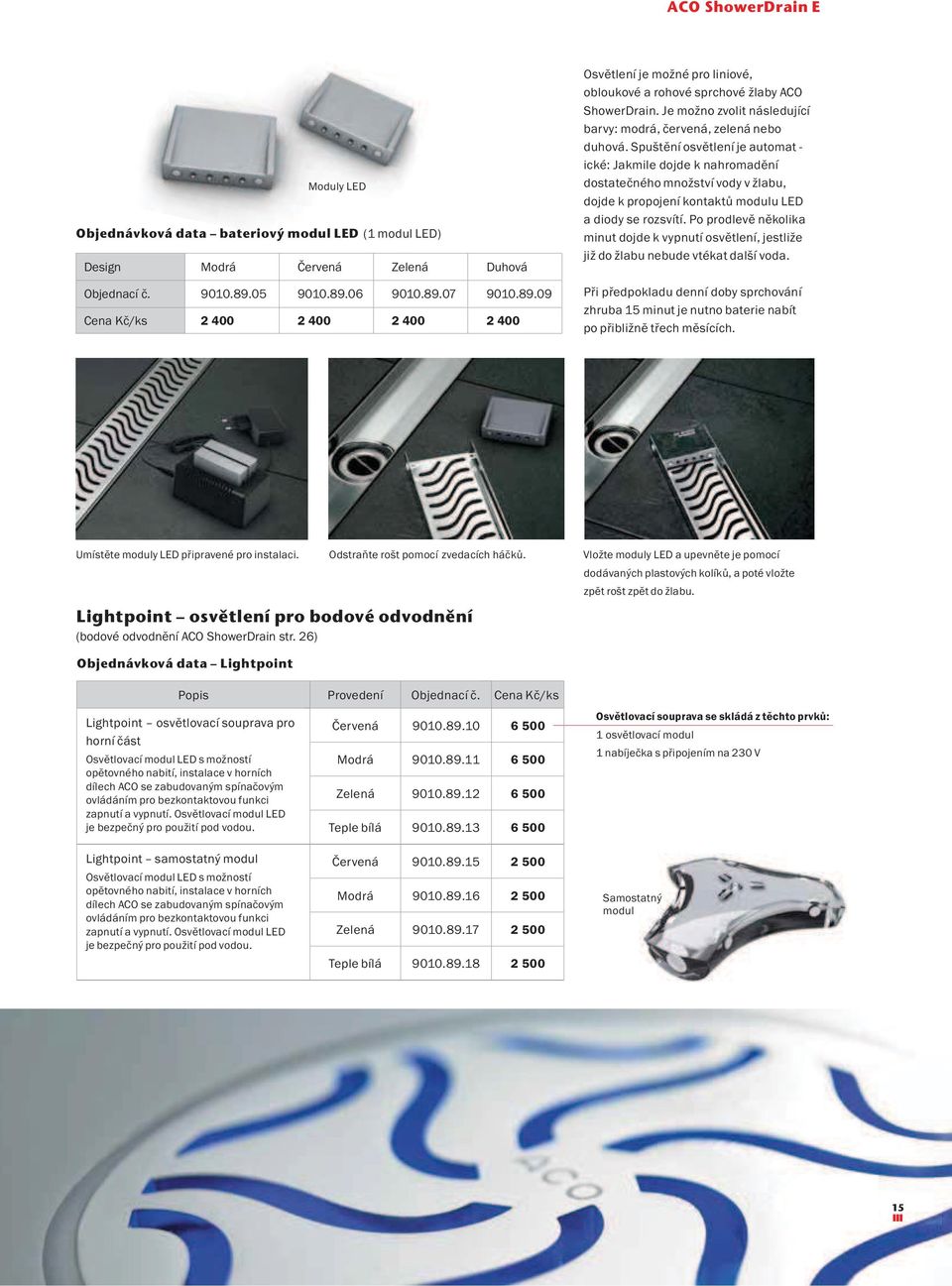

15 ACO ShowerDrain E Moduly LED Objednávková data bateriový modul LED (1 modul LED) Design Modrá Červená Zelená Duhová Objednací č Cena Kč/ks Osvětlení je možné pro liniové, obloukové a rohové sprchové žlaby ACO ShowerDrain. Je možno zvolit následující barvy: modrá, červená, zelená nebo duhová. Spuštění osvětlení je automat - ické: Jakmile dojde k nahromadění dostatečného množství vody v žlabu, dojde k propojení kontaktů modulu LED a diody se rozsvítí. Po prodlevě několika minut dojde k vypnutí osvětlení, jestliže již do žlabu nebude vtékat další voda. Při předpokladu denní doby sprchování zhruba 15 minut je nutno baterie nabít po přibližně třech měsících. Umístěte moduly LED připravené pro instalaci. Odstraňte rošt pomocí zvedacích háčků. Vložte moduly LED a upevněte je pomocí dodávaných plastových kolíků, a poté vložte zpět rošt zpět do žlabu. Lightpoint osvětlení pro bodové odvodnění (bodové odvodnění ACO ShowerDrain str. 26) Objednávková data Lightpoint Popis Provedení Objednací č. Cena Kč/ks Lightpoint osvětlovací souprava pro horní část Osvětlovací modul LED s možností opětovného nabití, instalace v horních dílech ACO se zabudovaným spínačovým ovládáním pro bezkontaktovou funkci zapnutí a vypnutí. Osvětlovací modul LED je bezpečný pro použití pod vodou. Červená Modrá Zelená Teple bílá Osvětlovací souprava se skládá z těchto prvků: 1 osvětlovací modul 1 nabíječka s připojením na 230 V Lightpoint samostatný modul Osvětlovací modul LED s možností opětovného nabití, instalace v horních dílech ACO se zabudovaným spínačovým ovládáním pro bezkontaktovou funkci zapnutí a vypnutí. Osvětlovací modul LED je bezpečný pro použití pod vodou. Červená Modrá Zelená Teple bílá Samostatný modul 15

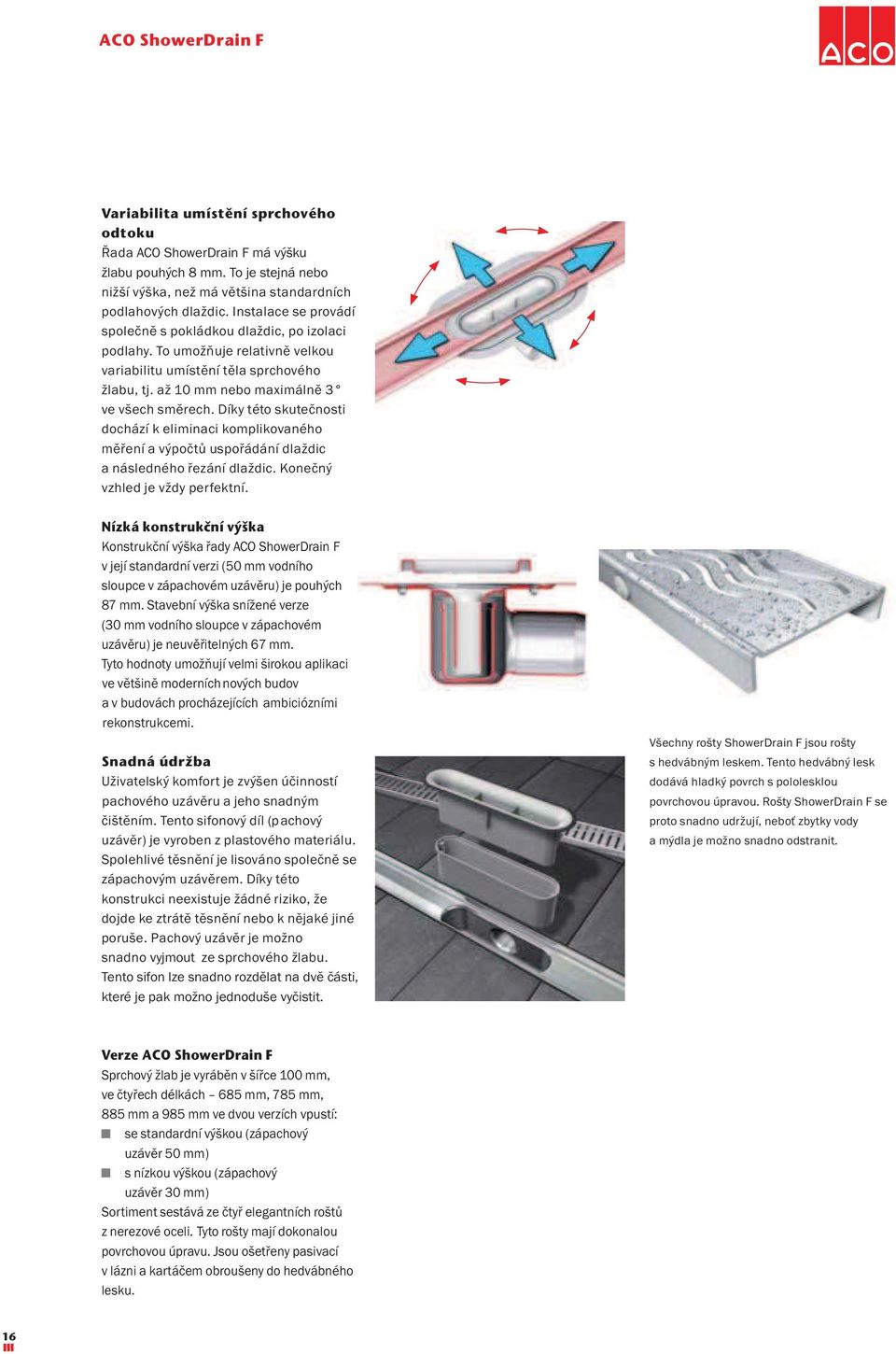

16 ACO ShowerDrain F Variabilita umístění sprchového odtoku Řada ACO ShowerDrain F má výšku žlabu pouhých 8 mm. To je stejná nebo nižší výška, než má většina standardních podlahových dlaždic. Instalace se provádí společně s pokládkou dlaždic, po izolaci podlahy. To umožňuje relativně velkou variabilitu umístění těla sprchového žlabu, tj. až 10 mm nebo maximálně 3 ve všech směrech. Díky této skutečnosti dochází k eliminaci komplikovaného měření a výpočtů uspořádání dlaždic a následného řezání dlaždic. Konečný vzhled je vždy perfektní. Nízká konstrukční výška Konstrukční výška řady ACO ShowerDrain F v její standardní verzi (50 mm vodního sloupce v zápachovém uzávěru) je pouhých 87 mm. Stavební výška snížené verze (30 mm vodního sloupce v zápachovém uzávěru) je neuvěřitelných 67 mm. Tyto hodnoty umožňují velmi širokou aplikaci ve většině moderních nových budov a v budovách procházejících ambiciózními rekonstrukcemi. Snadná údržba Uživatelský komfort je zvýšen účinností pachového uzávěru a jeho snadným čištěním. Tento sifonový díl (pachový uzávěr) je vyroben z plastového materiálu. Spolehlivé těsnění je lisováno společně se zápachovým uzávěrem. Díky této konstrukci neexistuje žádné riziko, že dojde ke ztrátě těsnění nebo k nějaké jiné poruše. Pachový uzávěr je možno snadno vyjmout ze sprchového žlabu. Tento sifon lze snadno rozdělat na dvě části, které je pak možno jednoduše vyčistit. Všechny rošty ShowerDrain F jsou rošty s hedvábným leskem. Tento hedvábný lesk dodává hladký povrch s pololesklou povrchovou úpravou. Rošty ShowerDrain F se proto snadno udržují, neboť zbytky vody a mýdla je možno snadno odstranit. Verze ACO ShowerDrain F Sprchový žlab je vyráběn v šířce 100 mm, ve čtyřech délkách 685 mm, 785 mm, 885 mm a 985 mm ve dvou verzích vpustí: se standardní výškou (zápachový uzávěr 50 mm) s nízkou výškou (zápachový uzávěr 30 mm) Sortiment sestává ze čtyř elegantních roštů z nerezové oceli. Tyto rošty mají dokonalou povrchovou úpravu. Jsou ošetřeny pasivací v lázni a kartáčem obroušeny do hedvábného lesku. 16

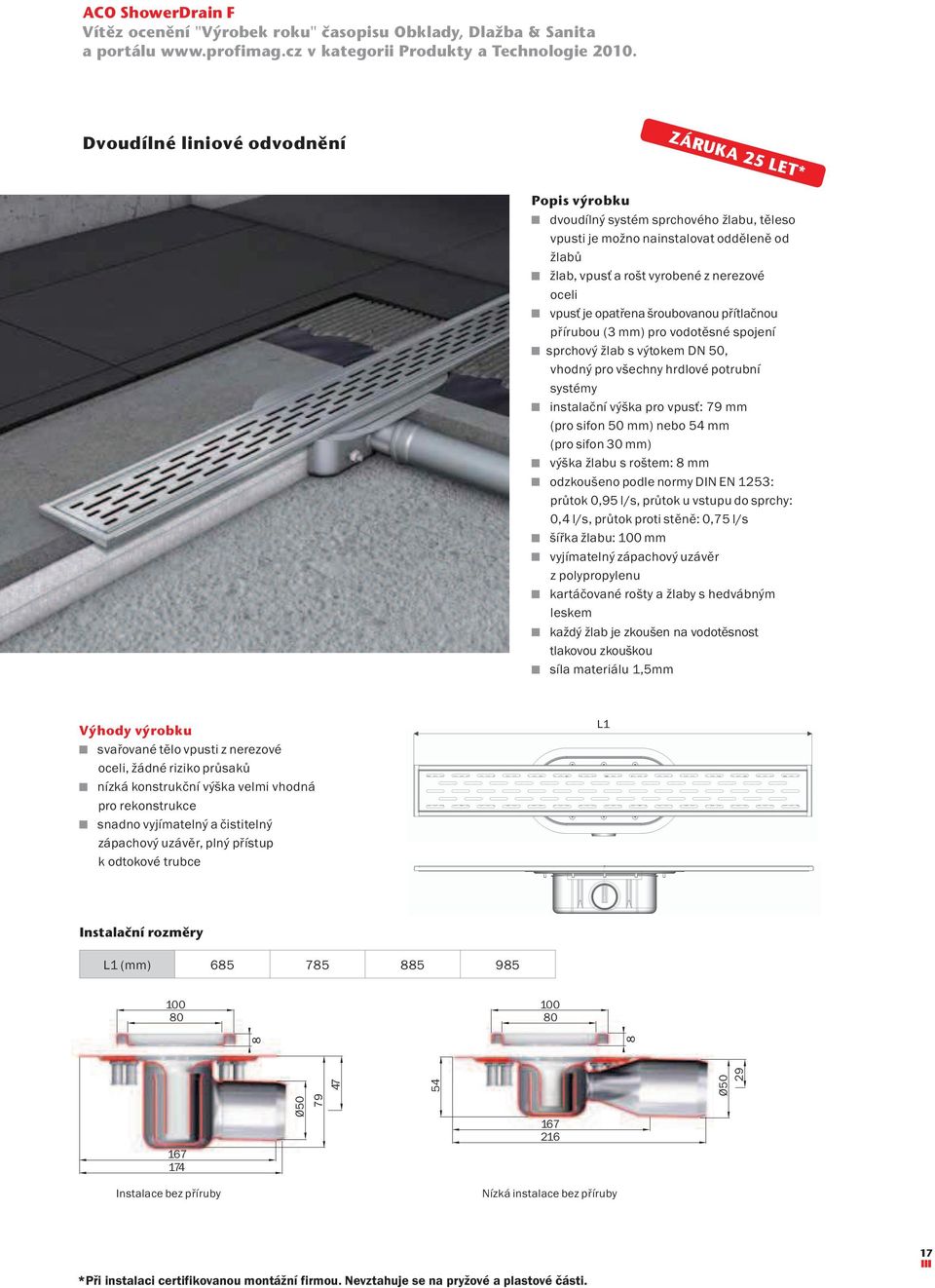

17 ACO ShowerDrain F Vítěz ocenění "Výrobek roku" časopisu Obklady, Dlažba & Sanita a portálu v kategorii Produkty a Technologie Dvoudílné liniové odvodnění ZÁRUKA 25 LET* Popis výrobku dvoudílný systém sprchového žlabu, těleso vpusti je možno nainstalovat odděleně od žlabů žlab, vpusť a rošt vyrobené z nerezové oceli vpusť je opatřena šroubovanou přítlačnou přírubou (3 mm) pro vodotěsné spojení sprchový žlab s výtokem DN 50, vhodný pro všechny hrdlové potrubní systémy instalační výška pro vpusť: 79 mm (pro sifon 50 mm) nebo 54 mm (pro sifon 30 mm) výška žlabu s roštem: 8 mm odzkoušeno podle normy DIN EN 1253: průtok 0,95 l/s, průtok u vstupu do sprchy: 0,4 l/s, průtok proti stěně: 0,75 l/s šířka žlabu: 100 mm vyjímatelný zápachový uzávěr z polypropylenu kartáčované rošty a žlaby s hedvábným leskem každý žlab je zkoušen na vodotěsnost tlakovou zkouškou síla materiálu 1,5mm Výhody výrobku svařované tělo vpusti z nerezové oceli, žádné riziko průsaků nízká konstrukční výška velmi vhodná pro rekonstrukce snadno vyjímatelný a čistitelný zápachový uzávěr, plný přístup k odtokové trubce L1 Instalační rozměry L1 (mm) Ø Ø50 29 Instalace bez příruby Nízká instalace bez příruby 17 *Při instalaci certifikovanou montážní firmou. Nevztahuje se na pryžové a plastové části.

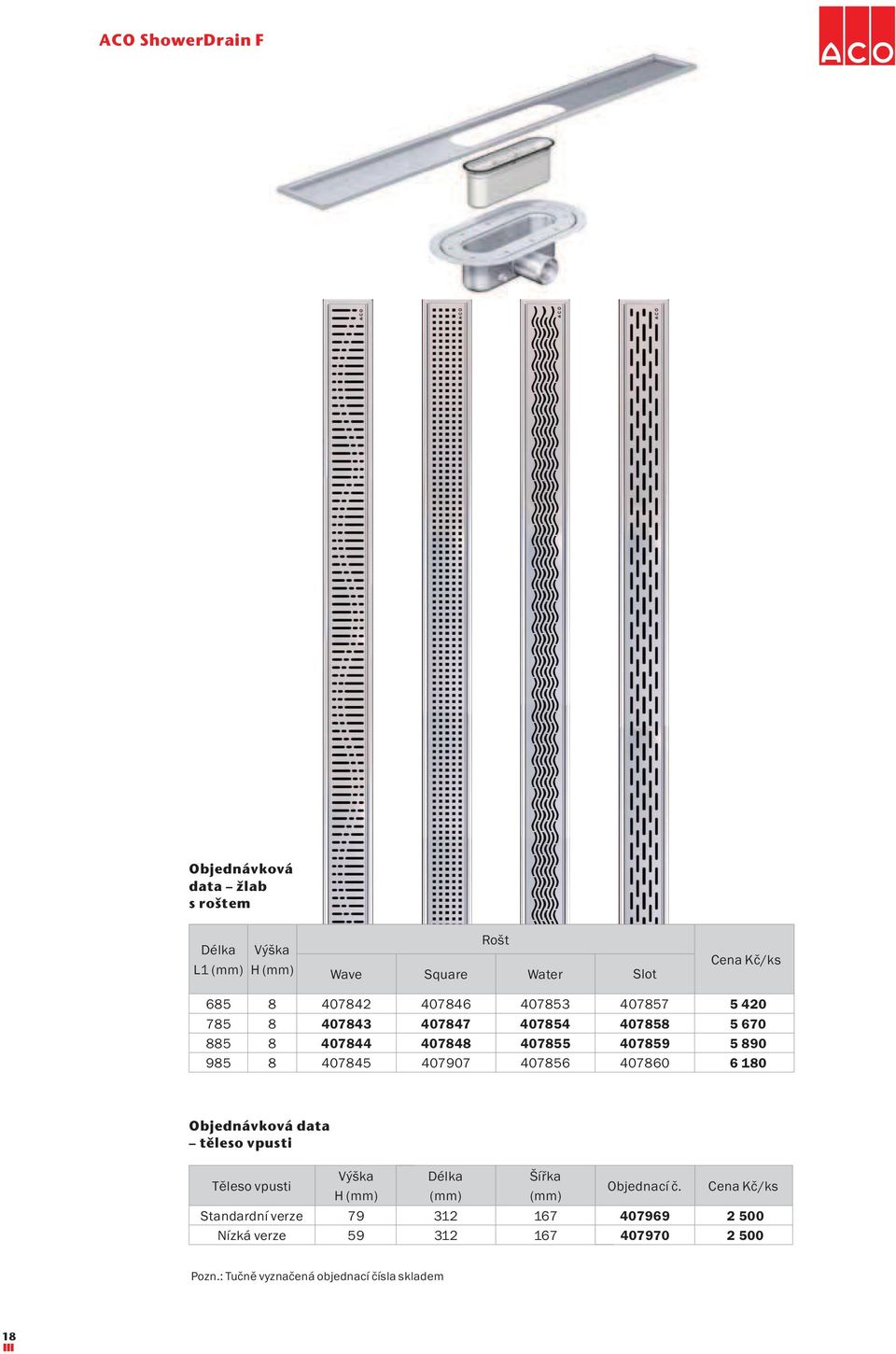

18 ACO ShowerDrain F Objednávková data žlab s roštem Délka L1 (mm) Výška H (mm) Rošt Wave Square Water Slot Cena Kč/ks Objednávková data těleso vpusti Těleso vpusti Výška H (mm) Délka (mm) Šířka (mm) Objednací č. Cena Kč/ks Standardní verze Nízká verze Pozn.: Tučně vyznačená objednací čísla skladem 18

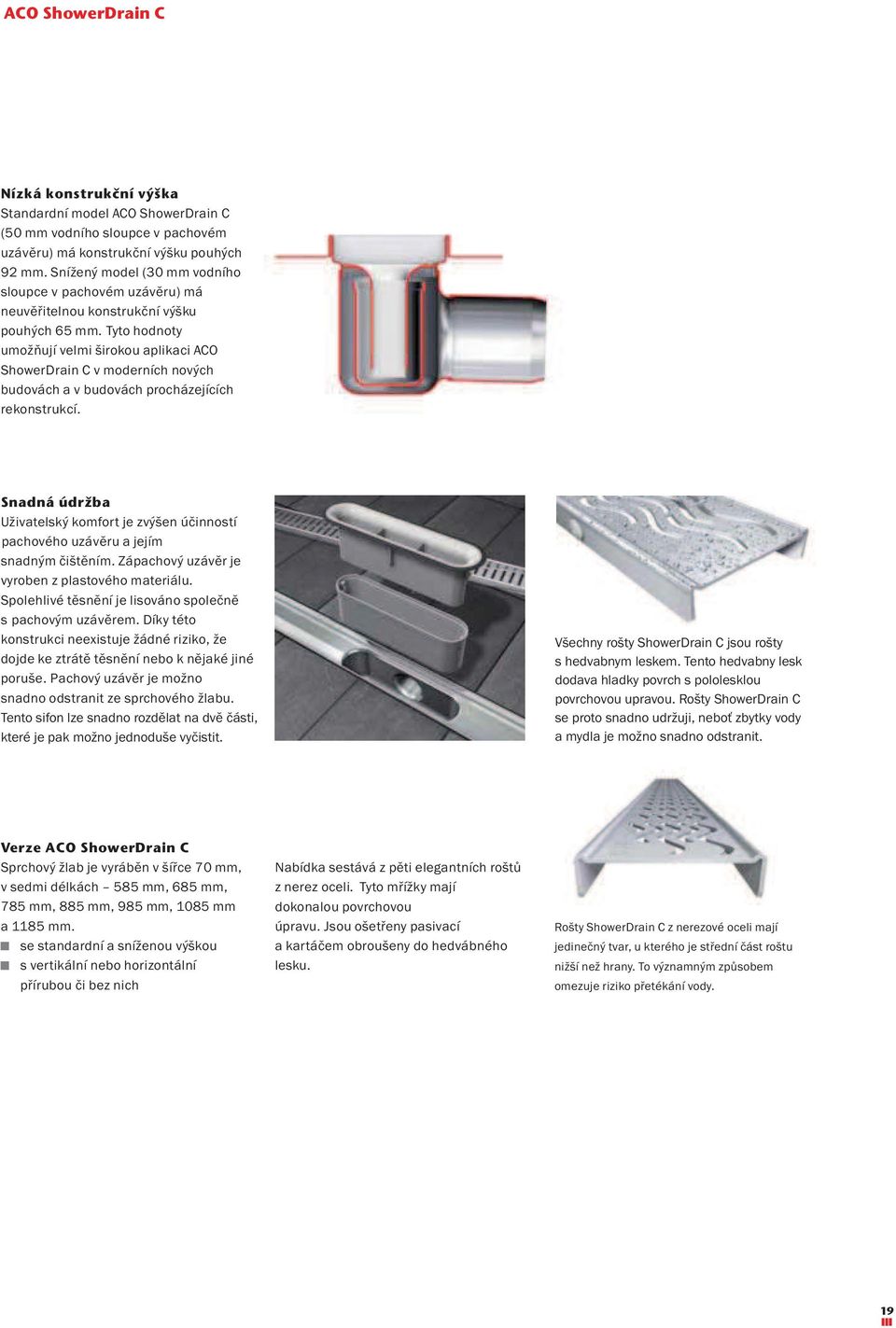

19 ACO ShowerDrain C Nízká konstrukční výška Standardní model ACO ShowerDrain C (50 mm vodního sloupce v pachovém uzávěru) má konstrukční výšku pouhých 92 mm. Snížený model (30 mm vodního sloupce v pachovém uzávěru) má neuvěřitelnou konstrukční výšku pouhých 65 mm. Tyto hodnoty umožňují velmi širokou aplikaci ACO ShowerDrain C v moderních nových budovách a v budovách procházejících rekonstrukcí. Snadná údržba Uživatelský komfort je zvýšen účinností pachového uzávěru a jejím snadným čištěním. Zápachový uzávěr je vyroben z plastového materiálu. Spolehlivé těsnění je lisováno společně s pachovým uzávěrem. Díky této konstrukci neexistuje žádné riziko, že dojde ke ztrátě těsnění nebo k nějaké jiné poruše. Pachový uzávěr je možno snadno odstranit ze sprchového žlabu. Tento sifon lze snadno rozdělat na dvě části, které je pak možno jednoduše vyčistit. Všechny rošty ShowerDrain C jsou rošty s hedvabnym leskem. Tento hedvabny lesk dodava hladky povrch s pololesklou povrchovou upravou. Rošty ShowerDrain C se proto snadno udržuji, neboť zbytky vody a mydla je možno snadno odstranit. Verze ACO ShowerDrain C Sprchový žlab je vyráběn v šířce 70 mm, v sedmi délkách 585 mm, 685 mm, 785 mm, 885 mm, 985 mm, 1085 mm a 1185 mm. se standardní a sníženou výškou s vertikální nebo horizontální přírubou či bez nich Nabídka sestává z pěti elegantních roštů z nerez oceli. Tyto mřížky mají dokonalou povrchovou úpravu. Jsou ošetřeny pasivací a kartáčem obroušeny do hedvábného lesku. Rošty ShowerDrain C z nerezové oceli mají jedinečný tvar, u kterého je střední část roštu nižší než hrany. To významným způsobem omezuje riziko přetékání vody. 19

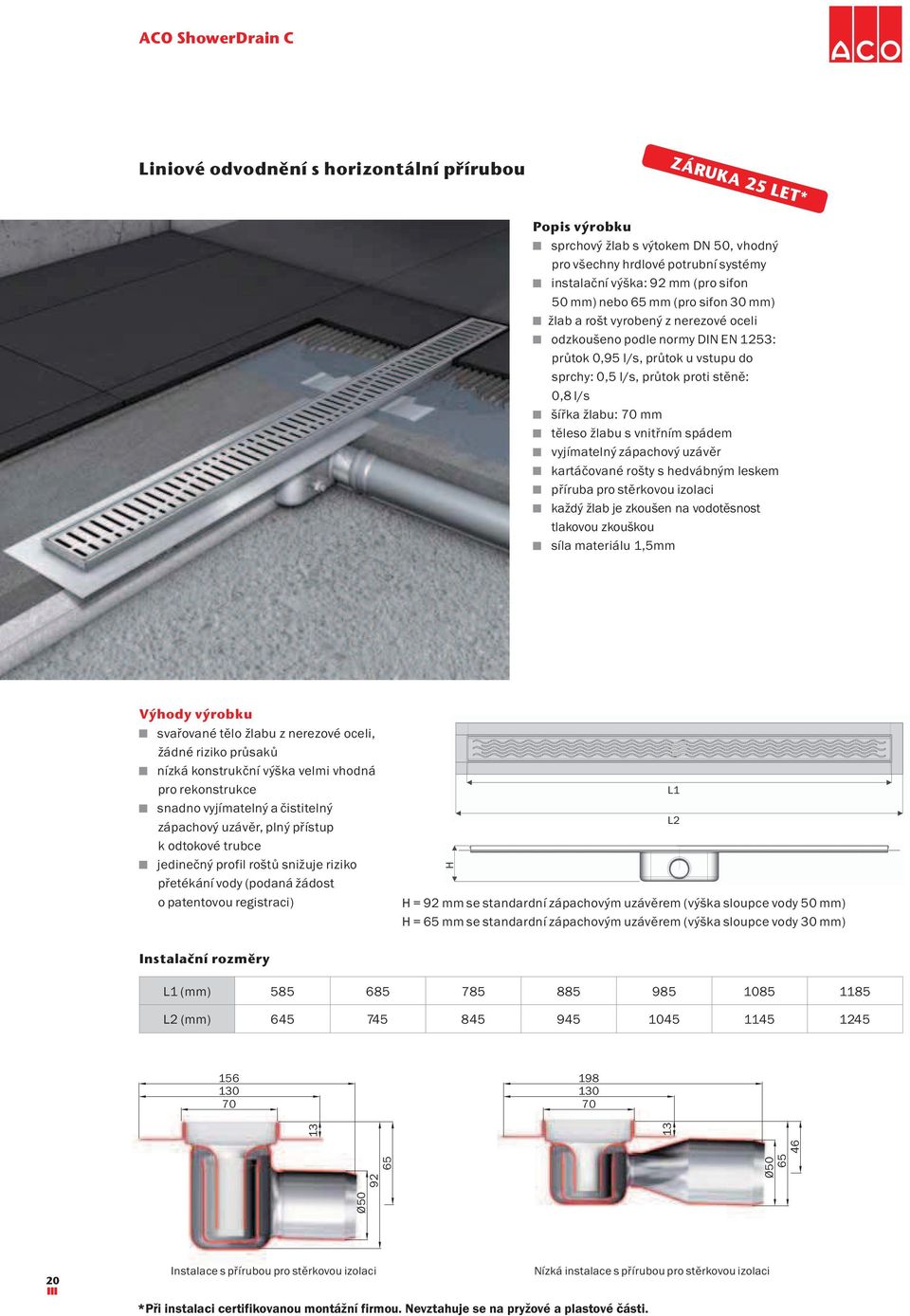

20 ACO ShowerDrain C Liniové odvodnění s horizontální přírubou ZÁRUKA 25 LET* Popis výrobku sprchový žlab s výtokem DN 50, vhodný pro všechny hrdlové potrubní systémy instalační výška: 92 mm (pro sifon 50 mm) nebo 65 mm (pro sifon 30 mm) žlab a rošt vyrobený z nerezové oceli odzkoušeno podle normy DIN EN 1253: průtok 0,95 l/s, průtok u vstupu do sprchy: 0,5 l/s, průtok proti stěně: 0,8 l/s šířka žlabu: 70 mm těleso žlabu s vnitřním spádem vyjímatelný zápachový uzávěr kartáčované rošty s hedvábným leskem příruba pro stěrkovou izolaci každý žlab je zkoušen na vodotěsnost tlakovou zkouškou síla materiálu 1,5mm Výhody výrobku svařované tělo žlabu z nerezové oceli, žádné riziko průsaků nízká konstrukční výška velmi vhodná pro rekonstrukce snadno vyjímatelný a čistitelný zápachový uzávěr, plný přístup k odtokové trubce jedinečný profil roštů snižuje riziko přetékání vody (podaná žádost o patentovou registraci) H H = 92 mm se standardní zápachovým uzávěrem (výška sloupce vody 50 mm) H = 65 mm se standardní zápachovým uzávěrem (výška sloupce vody 30 mm) L1 L2 Instalační rozměry L1 (mm) L2 (mm) Ø50 65 Ø50 20 Instalace s přírubou pro stěrkovou izolaci Nízká instalace s přírubou pro stěrkovou izolaci *Při instalaci certifikovanou montážní firmou. Nevztahuje se na pryžové a plastové části.

21 ACO ShowerDrain C Objednávková data žlab s roštem Délka L1 (mm) Výška H (mm) Rošt Wave Square Water Slot Tile hloubka pro zadláždění 10 mm Cena Kč/ks Pozn.: Tučně vyznačená objednací čísla skladem 21

22 ACO ShowerDrain C Liniové odvodnění s horizontální a vertikální přírubou ZÁRUKA 25 LET* Popis výrobku sprchový žlab s výtokem DN 50, vhodný pro všechny hrdlové potrubní systémy instalační výška: 92 mm (pro sifon 50 mm) nebo 65 mm (pro sifon 30 mm) žlab a rošt vyrobené z nerezové oceli odzkoušeno podle normy DIN EN 1253: průtok 0,95 l/s, průtok u vstupu do sprchy: 0,5 l/s, průtok proti stěně: 0,8 l/s šířka žlabu: 70 mm tělo žlabu s vnitřním spádem vyjímatelný zápachový uzávěr z polypropylenu kartáčované rošty s hedvábným leskem příruba pro stěrkovou izolaci, vertikální příruba na zadní straně každý žlab je zkoušen na vodotěsnost tlakovou zkouškou síla materiálu 1,5mm Výhody výrobku svařované tělo žlabu z nerezové oceli, žádné riziko průsaků nízká konstrukční výška velmi vhodná pro rekonstrukce snadno vyjímatelný a čistitelný zápachový uzávěr, plný přístup k odtokové trubce jedinečný profil roštu snižuje přetékání vody (podaná žádost o patentovou registraci) vertikální příruba poskytuje zvýšenou bezpečnost proti problémům s prosáknutím u citlivého spoje mezi stěnou a podlahou H H = 92 mm se standardním zápachovým uzávěrem (výška sloupce vody 50 mm) H = 65 mm se standardním zápachovým uzávěrem (výška sloupce vody 30 mm) L2 L1 Instalační rozměry L1 (mm) L2 (mm) Instalace s vertikální přírubou Nízká instalace s vertikální přírubou *Při instalaci certifikovanou montážní firmou. Nevztahuje se na pryžové a plastové části.

23 ACO ShowerDrain C Objednávková data žlab s roštem Délka L1 (mm) Výška H (mm) Rošt Wave Square Water Slot Tile, hloubka pro zadláždění 10 mm Cena Kč/ks Pozn.: Tučně vyznačená objednací čísla skladem 23

24 ACO ShowerDrain C Liniové odvodnění bez příruby ZÁRUKA 25 LET* Popis výrobku sprchový žlab s výtokem DN 50, vhodný pro všechny hrdlové potrubní systémy instalační výška: 92 mm (pro sifon 50 mm) nebo 65 mm (pro sifon 30 mm) žlab a rošt vyrobeny z nerezové oceli odzkoušeno podle normy DIN EN 1253: průtok 0,95 l/s, průtok u vstupu do sprchy: 0,5 l/s, průtok proti stěně: 0,8 l/s šířka žlabu: 70 mm tělo žlabu s vnitřním spádem vyjímatelný zápachový uzávěr z polypropylenu kartáčované rošty s hedvábným leskem tlakovou zkouškou každý žlab je zkoušen na vodot snost ě síla materiálu 1,5mm Výhody výrobku svařované tělo žlabu z nerez oceli, žádné riziko průsaků nízká konstrukční výška velmi vhodná pro rekonstrukce snadno vyjímatelný a čistitelný zápachový uzávěr, plný přístup k odtokové trubce jedinečný profil roštu snižuje přetékání vody (podaná žádost o patentovou registraci) H H = 92 mm se standardním zápachovým uzávěrem (výška sloupce vody 50 mm) H = 65 mm se standardním zápachovým uzávěrem (výška sloupce vody 30 mm) L1 Instalační rozměry L1 (mm) Instalace bez příruby Nízká instalace bez příruby 24 *Při instalaci certifikovanou montážní firmou. Nevztahuje se na pryžové a plastové části.

25 ACO ShowerDrain C Objednávková data žlab s roštem Délka L1 (mm) Výška H (mm) Rošt Wave Square Water Slot Tile, hloubka pro zadláždění 10 mm Cena Kč/ks
