typ: Příruby dle DIN/PN 6 40, DIN 3202 F1/F4/F5 CHARAKTERISTIKA STANDARDNÍHO PROVEDENÍ
|
|
- Vlasta Staňková
- před 8 lety
- Počet zobrazení:
Transkript

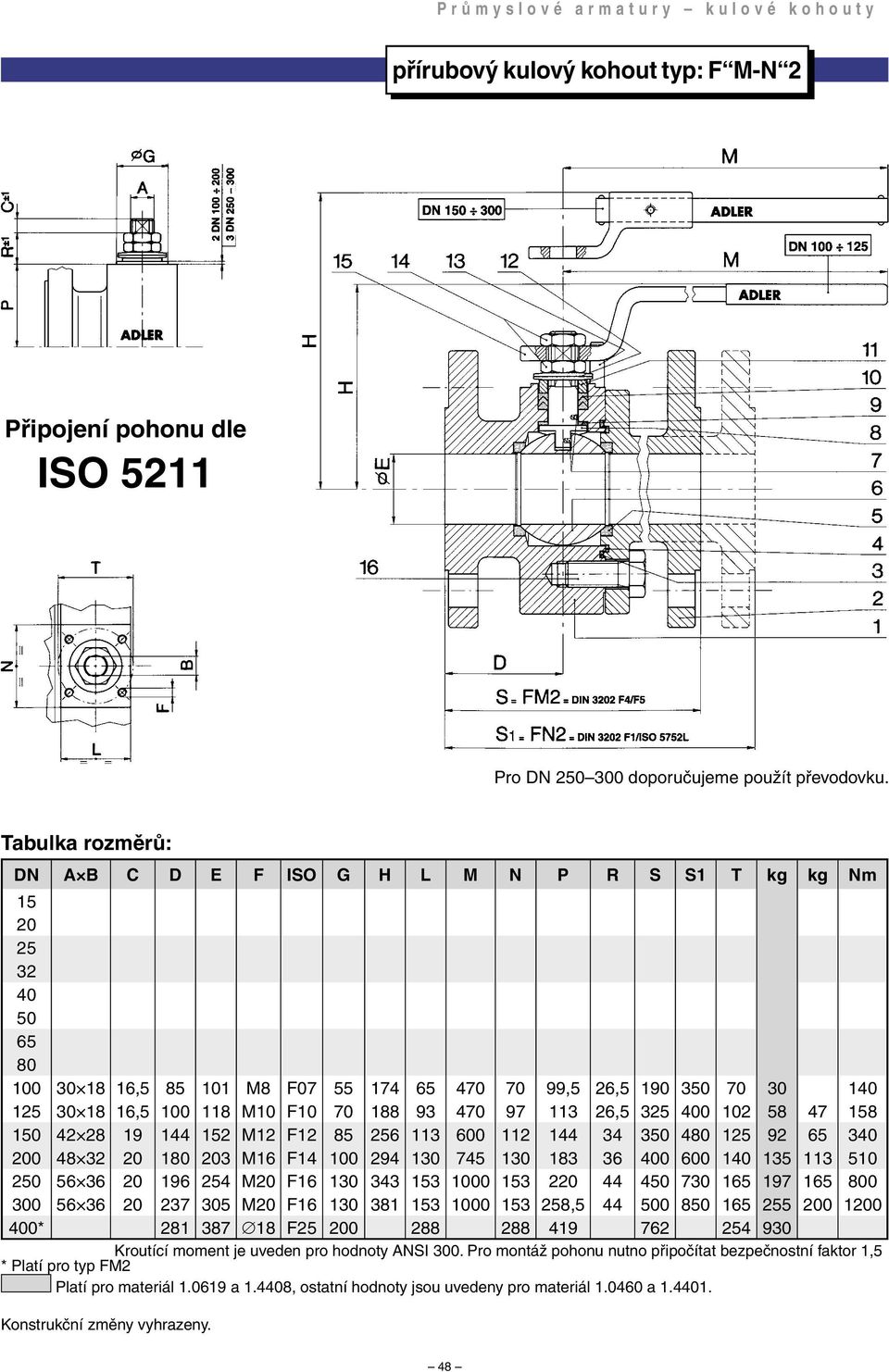

1 F M-N 2 typ: přírubový kulový kohout DN Příruby dle DIN/PN 6 40, DIN 3202 F1/F4/F5 volitelně Konstrukce BS 5351 FM2 = DIN 3202 F4/F5 FN2 = DIN 3202 F1/ISO 5752L CHARAKTERISTIKA STANDARDNÍHO PROVEDENÍ Konstrukce: přírubový, plnoprůtočný 3-dílné těsnění hřídele, samostavitelné Jmenovitá světlost: DN Antistatická úprava Jmenovitý tlak: PN 6 40 Hřídel jištěná proti uvolnění vnitřní montáží Směr proudění média: libovolný Dvojité těsnění tělesa Montážní poloha: libovolná 3-stranné uložení těsnicích manžet Příruba pro servopohon: dle ISO 5211 Všechny vnitřní plochy mechanicky opracovány POUŽITÍ: Pro vodu, tlakový vzduch, páru a další kapalná i plynná média s přihlédnutím na odolnost použitých materiálů. Díky konstrukčnímu provedení lze použít i na agresivní plynné i kapalné látky, včetně médií s nebezpečím výbuchu (Ex prostředí). V provedení s PTFE výstelkou lze použít i pro krystalizující a mírně abrasivní média. 45
2 Připojení pohonu dle ISO 5211 Tabulka rozměrů: DN A B C D E F ISO G H L M N P R S S1 T kg Nm M5 F ,1 6, , ,5 19 M5 F ,4 6, , , M5 F ,3 8, , ,5 51,5 30 M5 F ,8 8, M6 F , ,5 64,8 9, ,5 51 M6 F , ,5 74,8 9, , ,5 64 M8 F , , , M8 F , Kroutící moment je uveden při tlaku vody 16 bar. Pro montáž pohonu nutno připočítat bezpečnostní faktor 1,5 Konstrukční změny vyhrazeny. 46
3 Seznam součástí a tabulka použitých materiálů: Pol. Název dílu Materiál Provedení.. STN.. Provedení.. ETE.. 1. těleso DIN /A105 DIN /F připojovací příruba DIN /A105 DIN /F O-kroužek Viton Viton 4. těsnění tělesa PTFE PTFE 5. sedlo PTFE PTFE 6. koule DIN /F304 DIN /F antistatická úprava DIN /F316 DIN /F hřídel DIN /F304 DIN /F třecí prstenec PTFE PTFE 10. ucpávka PTFE/grafi t PTFE/grafi t 11. tlakový prstenec DIN /F316L DIN /F316L 12. talířová pružina 50CrV4 ** 50CrV4 ** 13. dorazový čep UNI ** UNI ** 14. matice/kontramatice UNI S ** UNI S ** 15. ruční páka UNI 5946 Fe 37 ** UNI 5946 Fe 37 ** 16. šroub UNI ** UNI ** 17. šroub UNI ** UNI ** 18. ISO příruba DIN /CF8M DIN /CF8M * lakovaná ocel ** galvanicky upraveno Diagram tlaku a teploty: Materiálová pevnost tělesa armatury v závislosti na teplotě se řídí její tlakovou třídou dle DIN 2401, ANSI B 16,5 a dalšími příslušnými normami. Možné certifi káty: Osvědčení o jakosti a kompletnosti dle EN 10204/2.2 Materiálový a těsnostní atest dle EN 10204/3.1B Prohlášení o shodě dle P.E.D. 97/23/EC Prohlášení o shodě dle 94/9/EC (ATEX) Certifi kát AD-Merkblatt HP 0/AD 2000 A4 Typový klíč a příklad objednávky: FM2 ETE Kulový kohout FM2, provedení z ušlechtilé oceli, DN 50, PN 16. Jmenovitý tlak PN 16, PN 25, PN 40 pro DN PN 40 na zakázku Jmenovitá světlost STN provedení z oceli/ete provedení z ušlechtilé oceli Typové označení Další nestandardní provedení viz přehled na poslední stránce. 47
4 Připojení pohonu dle ISO 5211 Pro DN doporučujeme použít převodovku. Tabulka rozměrů: DN A B C D E F ISO G H L M N P R S S1 T kg kg Nm , M8 F ,5 26, , M10 F , M12 F M16 F M20 F M20 F , * F Kroutící moment je uveden pro hodnoty ANSI 300. Pro montáž pohonu nutno připočítat bezpečnostní faktor 1,5 * Platí pro typ FM2 Platí pro materiál a , ostatní hodnoty jsou uvedeny pro materiál a Konstrukční změny vyhrazeny. 48
5 Seznam součástí a tabulka použitých materiálů: Pol. Název dílu Materiál Provedení.. STN.. Provedení.. ETE.. 1. těleso DIN /A105 DIN /F připojovací příruba DIN /A105 DIN /F O-kroužek Viton Viton 4. těsnění tělesa PTFE PTFE 5. sedlo PTFE PTFE 6. koule DIN /F304 DIN /F antistatická úprava DIN /F316 DIN /F hřídel DIN /F304 DIN /F třecí prstenec PTFE PTFE 10. ucpávka PTFE/grafi t PTFE/grafi t 11. tlakový prstenec DIN /F316L DIN /F316L 12. talířová pružina 50CrV4 ** 50CrV4 ** 13. dorazový čep UNI ** UNI ** 14. matice/kontramatice UNI S ** UNI S ** 15. ruční páka UNI 5946 Fe 37 ** UNI 5946 Fe 37 ** 16. šroub UNI ** UNI ** * lakovaná ocel ** galvanicky upraveno Diagram tlaku a teploty: Materiálová pevnost tělesa armatury v závislosti na teplotě se řídí její tlakovou třídou dle DIN 2401, ANSI B 16,5 a dalšími příslušnými normami. Možné certifi káty: Osvědčení o jakosti a kompletnosti dle EN 10204/2.2 Materiálový a těsnostní atest dle EN 10204/3.1B Prohlášení o shodě dle P.E.D. 97/23/EC Prohlášení o shodě dle 94/9/EC (ATEX) Certifi kát AD-Merkblatt HP 0/AD 2000 A4 Typový klíč a příklad objednávky: FM2 ETE Kulový kohout FM2, provedení z ušlechtilé oceli, DN 150, PN 16. Jmenovitý tlak PN 16, PN 25, PN 40 pro DN PN 40 na zakázku Jmenovitá světlost STN provedení z oceli/ete provedení z ušlechtilé oceli Typové označení Další nestandardní provedení viz přehled na poslední stránce. 49

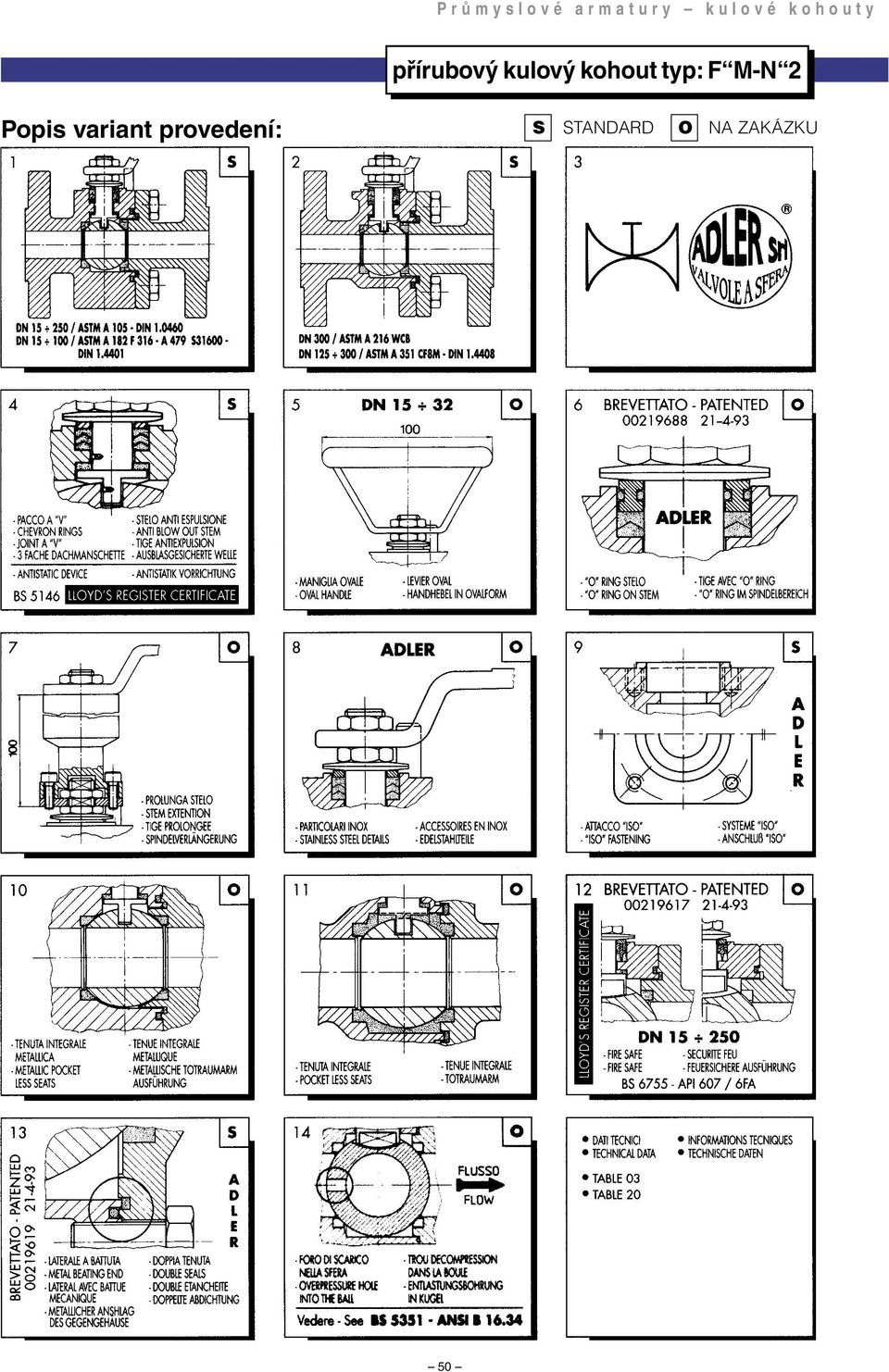

6 Popis variant provedení: S STANDARD O NA ZAKÁZKU 50
