LCD TV TX-26LX1P TX-32LX1P. Návod k obsluze. Česky. Č. modelu. Přečtěte si prosím tento návod k obsluze a uchovejte jej pro budoucí použití.

Transkript

1 ávod k obsluze LCD Č. modelu TX-26LX1P TX-32LX1P Přečtěte si prosím tento návod k obsluze a uchovejte jej pro budoucí použití. Česky TQB0E0039R-1

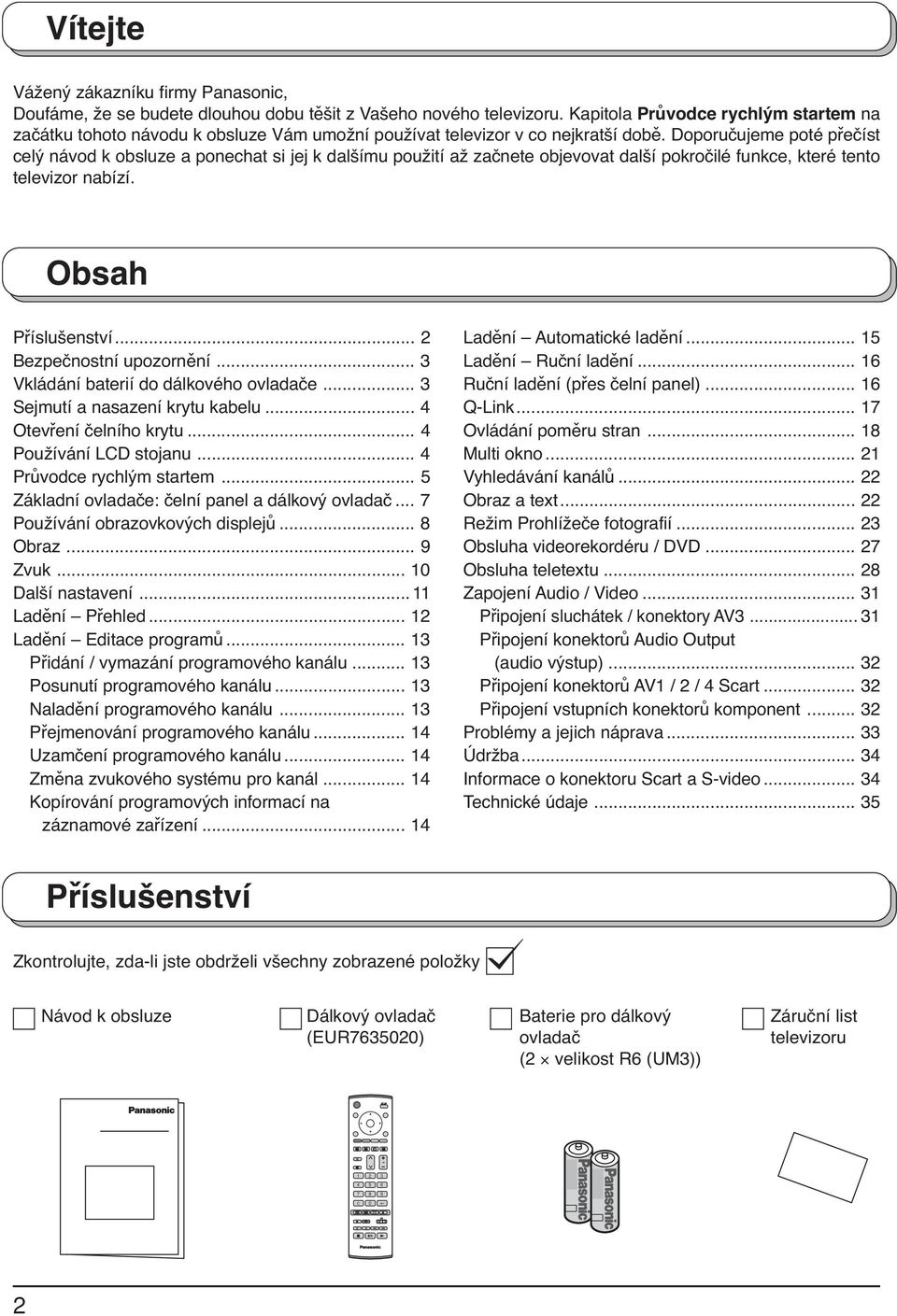

2 Vítejte Vážený zákazníku firmy Panasonic, Doufáme, že se budete dlouhou dobu těšit z Vašeho nového televizoru. Kapitola Průvodce rychlým startem na začátku tohoto návodu k obsluze Vám umožní používat televizor v co nejkratší době. Doporučujeme poté přečíst celý návod k obsluze a ponechat si jej k dalšímu použití až začnete objevovat další pokročilé funkce, které tento televizor nabízí. Obsah Příslušenství... 2 Bezpečnostní upozornění... 3 Vkládání baterií do dálkového ovladače... 3 Sejmutí a nasazení krytu kabelu... 4 Otevření čelního krytu... 4 Používání LCD stojanu... 4 Průvodce rychlým startem... 5 Základní ovladače: čelní panel a dálkový ovladač... 7 Používání obrazovkových displejů... 8 Obraz... 9 Zvuk Další nastavení...11 Ladění Přehled Ladění Editace programů Přidání / vymazání programového kanálu Posunutí programového kanálu aladění programového kanálu Přejmenování programového kanálu Uzamčení programového kanálu Změna zvukového systému pro kanál Kopírování programových informací na záznamové zařízení Ladění Automatické ladění Ladění Ruční ladění Ruční ladění (přes čelní panel) Q-Link Ovládání poměru stran Multi okno Vyhledávání kanálů Obraz a text Režim Prohlížeče fotografií Obsluha videorekordéru / DVD Obsluha teletextu Zapojení Audio / Video Připojení sluchátek / konektory AV Připojení konektorů Audio Output (audio výstup) Připojení konektorů AV1 / 2 / 4 Scart Připojení vstupních konektorů komponent Problémy a jejich náprava Údržba Informace o konektoru Scart a S-video Technické údaje Příslušenství Zkontrolujte, zda-li jste obdrželi všechny zobrazené položky ávod k obsluze Dálkový ovladač (EUR ) Baterie pro dálkový ovladač (2 velikost R6 (UM3)) Záruční list televizoru

3 Bezpečnostní upozornění Tento televizor je konstruován na napájení stříd. proudem V, 50 / 60 Hz. Abyste zabránili poškození s možným následkem úrazu el. proudem nebo požáru, nevystavujte tento televizor dešti nebo nadměrné vlhkosti. Tento televizor nesmí být vystaven kapající nebo stříkající vodě. ádoby s vodou jako jsou např. vázy nesmí být na tento televizor umisťovány. POZOR: VYSÉ APĚTÍ!!! esundávejte zadní kryt, protože tím obnažíte součásti pod napětím. Uvnitř nenaleznete žádné součásti, které byste mohli opravit. hry / domácí počítače eustálé používání her nebo domácích počítačů s kterýmkoli televizorem může způsobit vytvoření stálého stínu na obrazovce. Tomuto neopravitelnému poškození LCD panelu lze předejít dodržením následujících bodů: Snižte jas a kontrast na minimální úroveň. Vyhýbejte se dlouhodobému zobrazování statického obrazu, což může mít za následek vznik stálých duchů obrazu na obrazovce LCD televizoru. Mezi příklady statických obrazů patří videohry, počítačové obrazy, teletext a obrazy v režimu 4:3. Tento typ poškození LCD panelu nepatří mezi poškození vzniklé při běžném používání a nevztahuje se na něj záruka firmy Panasonic. Vypínač Zapnuto / Vypnuto na tomto modelu zcela neodpojuje televizor od sítě. Při připojování nebo odpojování jakýchkoli kabelů nebo v případě, že nebudete televizor po delší dobu používat, odpojte síťový přívod televizoru od sítě. Poznámka: Pokud televizor není vypnut poté, co stanice přestane vysílat, televizor se automaticky přepne po 30 minutách do režimu pohotovosti. Tato funkce nepracuje, je-li televizor v režimu AV. Údržba skříňky a LCD panelu Odpojte síťový přívod televizoru od sítě. Skříňka a LCD panel lze čistit měkkým hadříkem navlhčeným ve slabém saponátovém roztoku. epoužívejte rozpouštědla obsahující benzol nebo petrolej. Při nízké teplotě okolí může určitou dobu trvat, než dosáhne obraz běžného jasu, toto není závada. (Běžný jas je dosažen během několika okamžiků.) Správná ventilace je nezbytná, aby nedošlo k selhání elektrických komponentů. Doporučuje se ponechat mezeru 10 cm okolo celého televizoru, i když je umístěn např. ve skříni nebo mezi policemi. evystavujte televizor přímému slunečnímu svitu nebo jiným zdrojům tepla. Aby nedošlo ke vzniku požáru, nepokládejte na televizor nebo do jeho blízkosti žádný otevřený oheň. Vkládání baterií do dálkového ovladače Velikost R6 (UM3) Zatáhněte a podržte háček a poté otevřete kryt baterií. Vložte baterie dodržte správnou polaritu ( + a -). Zasuňte zpět kryt baterií. Zajistěte vložení baterií správným směrem. emíchejte staré a nové baterie. eprodleně vyjměte staré vybité baterie. emíchejte baterie různých typů např. alkalické a zinkouhlíkové a nepoužívejte akumulátory (i-cd). 3

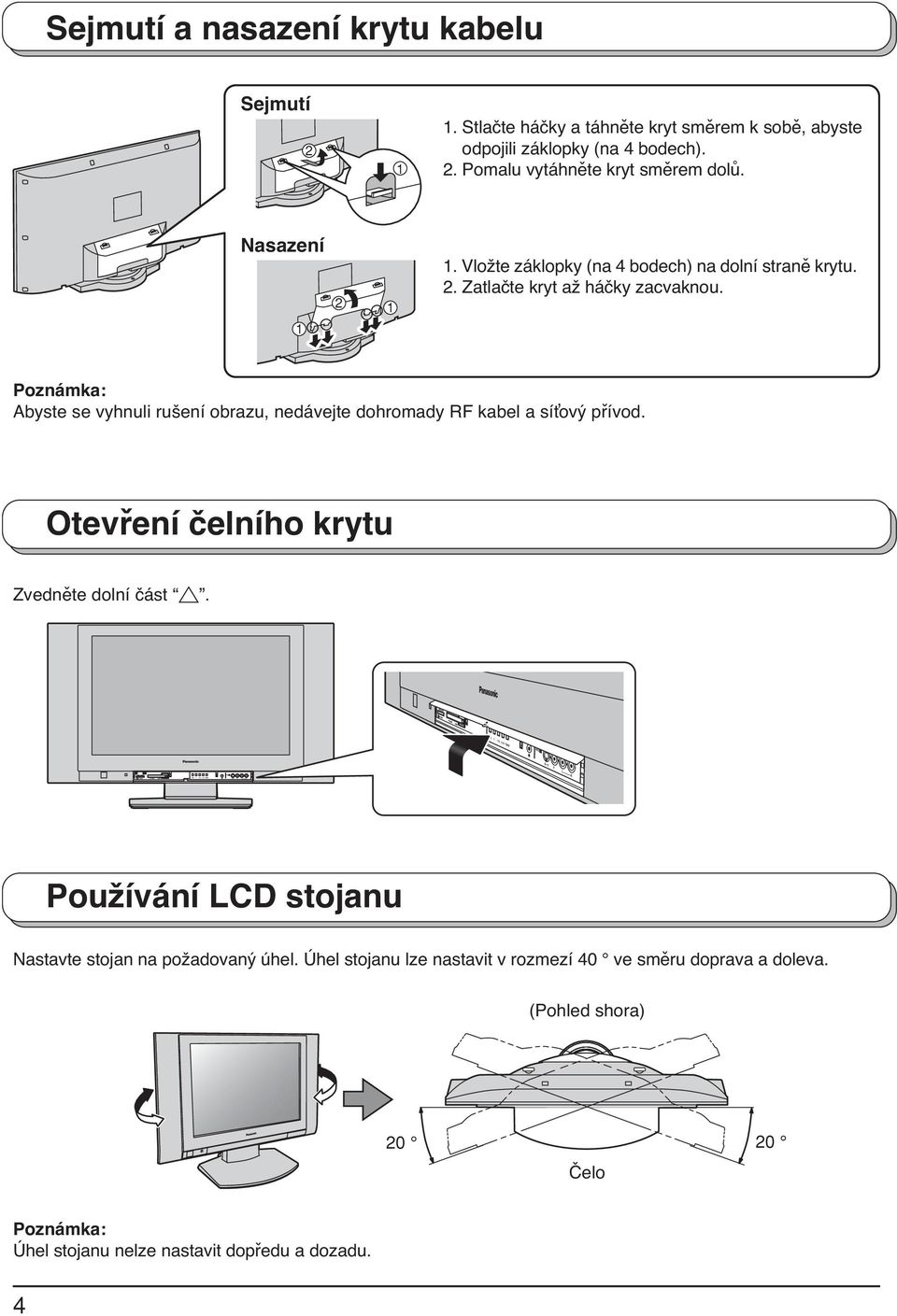

4 Sejmutí a nasazení krytu kabelu Sejmutí Stlačte háčky a táhněte kryt směrem k sobě, abyste odpojili záklopky (na 4 bodech). 2. Pomalu vytáhněte kryt směrem dolů. asazení Vložte záklopky (na 4 bodech) na dolní straně krytu. 2. Zatlačte kryt až háčky zacvaknou. Poznámka: Abyste se vyhnuli rušení obrazu, nedávejte dohromady RF kabel a síťový přívod. Otevření čelního krytu Zvedněte dolní část. Používání LCD stojanu astavte stojan na požadovaný úhel. Úhel stojanu lze nastavit v rozmezí 40 ve směru doprava a doleva. (Pohled shora) Čelo Poznámka: Úhel stojanu nelze nastavit dopředu a dozadu. 4

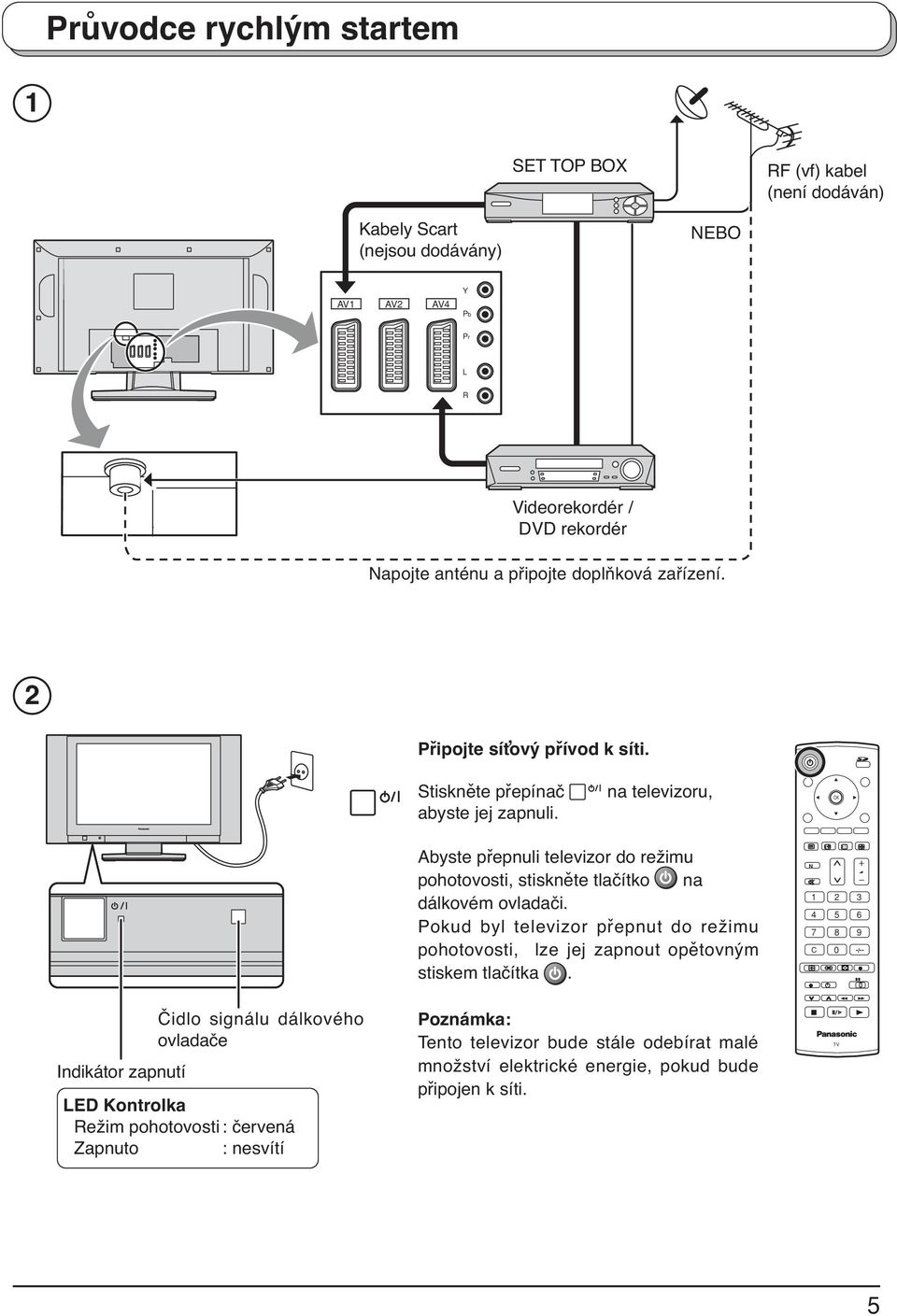

5 Průvodce rychlým startem 1 SET TOP BOX RF (vf) kabel (není dodáván) Kabely Scart (nejsou dodávány) EBO AV1 AV2 AV4 Y Pb Pr L R Videorekordér / DVD rekordér 2 Připojte síťový přívod k síti. Stiskněte přepínač abyste jej zapnuli. na televizoru, Indikátor zapnutí Čidlo signálu dálkového ovladače LED Kontrolka Režim pohotovosti : červená Zapnuto : nesvítí Abyste přepnuli televizor do režimu pohotovosti, stiskněte tlačítko na dálkovém ovladači. Pokud byl televizor přepnut do režimu pohotovosti, lze jej zapnout opětovným stiskem tlačítka. Poznámka: Tento televizor bude stále odebírat malé množství elektrické energie, pokud bude připojen k síti. 5

6 Průvodce rychlým startem 3 Land Zvolte Vaši zemi. Pro Belgii, Švícarsko a E.Eu zvolte požadovaný jazyk. Chcete-li provést manuální ladění, stiskněte Zelené tlačítko. Viz str. 16. Zelená Start ATP CH12 Suchlauf ATP V ČIOSTI VYHLEDÁVÁÍ : Abbruch ČEKEJTE PROSÍM Stisknutím Červeného tlačítka spustíte Automatické ladění. Spustí se Automatické ladění, stanice budou nalezeny a uloženy. Červená 02 99:21 41 EXIT : Konec Pokud je ke správnému konektoru Scart připojeno kompatibilní záznamové zařízení, budou programová data do zařízení načtena přes Q-Link. Viz str Jakmile je Automatické ladění ukončeno a pokud instalujete nové záznamové zařízení kompatibilní s Q- Link, můžete jej nyní zapnout. ačtená data se budou shodovat s daty na televizoru. e všechna zařízení však podporují toto načítání programových informací, některá vyžadují manuální spuštění. Detaily viz návod k obsluze daného zařízení. Pokud záznamové zařízení neakceptovalo data k načtení z televizoru může být potřeba zvolit volbu načítání z menu zařízení. Pokud Q-Link nepracuje správně, zkontrolujte zapojení do správného Scart konektoru na televizoru pomocí plně obsazeného kabelu Scart a zároveň se přesvědčte, že je zařízení kompatibilní s funkcí Q- Link, EXIEWLIK nebo podobnou technologií. O dalších podrobnostech se poraďte s Vaším prodejcem. Pro další informace o funkci Q-Link a připojování zařízení se obraťte na str. 17 a Doporučuje se po ukončení funkce Automatického ladění, nastavit ovladače obrazu zpět na běžné sledování televize. Toto provedete stisknutím tlačítka. 6

7 Základní ovladače: čelní panel a dálkový ovladač F (volič funkce) Zobrazuje funkce obrazovkového displeje, opakovaným stiskem zvolte požadovanou funkci Hlasitost, Backlight, Kontrast, Jas, Barevná sytost, Ostrost, Tón barvy (v režimu TSC), Hloubky, Výšky, Balance a Režimu ladění. STR (ormalizované ukládání) Používá se k ukládání naladěných stanic a nastavení ostatních funkcí. Síťový přívod Hlavní vypínač Štěrbina pro PC kartu (viz str. 24) Štěrbina pro SD kartu (viz str. 24) Pro zvýšení nebo snížení předvolby o jednu. Když je zobrazena funkce, stisknutím zvýšíte nebo snížíte nastavení dané funkce. V režimu pohotovosti zapíná televizor. Tlačítko /AV (viz str. 31) Zdířka pro sluchátka (viz str. 31) Konektory AV3 (viz str. 31) Tlačítko Zapnuto / Vypnuto Zapíná nebo vypíná televizor do pohotovostního režimu (Režim pohotovosti). Tlačítko stavu Stisknutím zobrazíte předvolbu, název programu, číslo kanálu, čas, režim MPX, systém příjmu, režim Aspect a tabulku programů. Tlačítko menu Stiskněte pro zobrazení menu Obrazu, Zvuku a Dalšího nastavení. (viz str. 8 11) Tlačítka teletextu (viz str ) Tlačítko (ormalizace) Vrací všechna nastavení na původní firemní nastavení. Tlačítko kanálů nahoru / dolů Utlumení zvuku Zapnuto / Vypnuto Přímá volba kanálu Stiskněte během běžného sledování televizoru nebo v menu Ladění, Editace programů či Ručního ladění a poté vložte číslo kanálu pomocí číselných tlačítek. Tlačítko ovládání ASPECT (viz str ) Prostorově Zapnuto / Vypnuto (viz str. 10) /AV MEU EXIT /TEXT F.P. IDEX HOLD VCR ASPECT MULTI WIDOW DIRECT REC REC VCR DVD PROGRAMME Tlačítko režimu Prohlížeče fotografií (viz str ) Přepínač pro sledování nebo AV vstupu. (viz str. 31) Stisknutím uložíte nastavení v menu Zvuku, Ladění a Teletextu nebo provedete změnu mezi Singl a Multi režimem v režimu Prohlížeče fotografií. Tlačítka kurzoru pro provádění voleb a nastavení. Opusťte tento režim. Barevná tlačítka používaná pro Funkce Aspekt (viz str ) Funkce Editace programů (viz str. 13, 14) Funkce Teletextu (viz str ) Volbu AV (viz str. 31) Tlačítko hlasitosti vyšší / nižší Tlačítka předvoleb / změny kanálu (0 9) a volby teletextových stránek. (viz str. 28, 29) V režimu pohotovosti zapíná televizor. Tlačítko pro volbu dvojmístného čísla předvolby (10 99) pomocí číselných tlačítek. Tlačítko DIRECT RECord (viz str. 17) Tlačítko MULTI WIDOW (viz str. 21, 22) Tlačítka videorekordéru / DVD (viz str. 27) 7

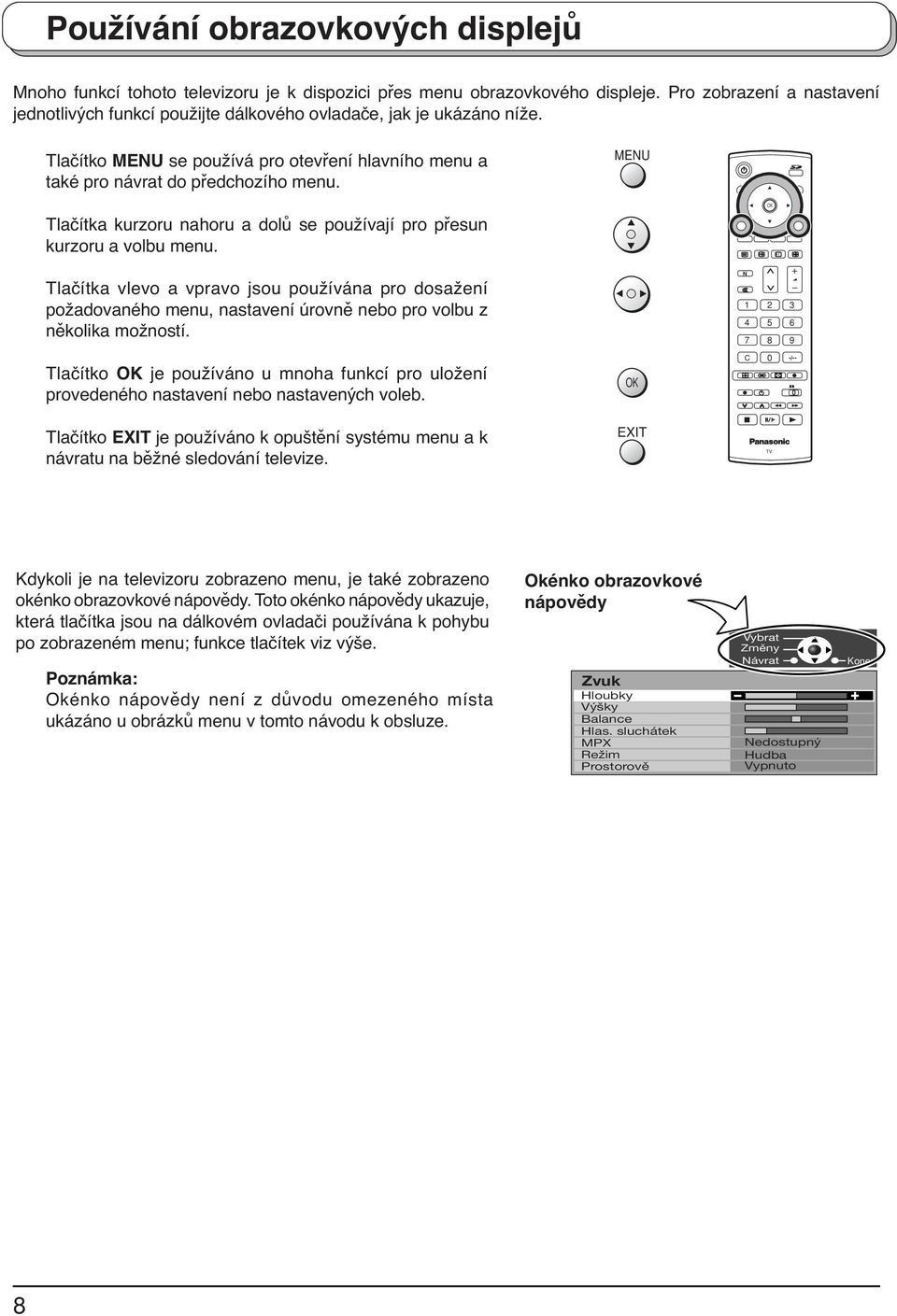

8 Používání obrazovkových displejů Mnoho funkcí tohoto televizoru je k dispozici přes menu obrazovkového displeje. Pro zobrazení a nastavení jednotlivých funkcí použijte dálkového ovladače, jak je ukázáno níže. Tlačítko MEU se používá pro otevření hlavního menu a také pro návrat do předchozího menu. MEU Tlačítka kurzoru nahoru a dolů se používají pro přesun kurzoru a volbu menu. Tlačítka vlevo a vpravo jsou používána pro dosažení požadovaného menu, nastavení úrovně nebo pro volbu z několika možností. Tlačítko je používáno u mnoha funkcí pro uložení provedeného nastavení nebo nastavených voleb. Tlačítko EXIT je používáno k opuštění systému menu a k návratu na běžné sledování televize. EXIT Kdykoli je na televizoru zobrazeno menu, je také zobrazeno okénko obrazovkové nápovědy. Toto okénko nápovědy ukazuje, která tlačítka jsou na dálkovém ovladači používána k pohybu po zobrazeném menu; funkce tlačítek viz výše. Poznámka: Okénko nápovědy není z důvodu omezeného místa ukázáno u obrázků menu v tomto návodu k obsluze. Okénko obrazovkové nápovědy Zvuk Hloubky Výšky Balance Hlas. sluchátek MPX Režim Prostorově Vybrat Změny ávrat edostupný Hudba Vypnuto Konec 8

9 Obraz Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Obraz. Vstupte do Obrazu. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. Mód zobrazení Menu Módu zobrazení Vám umožňuje volbu tří různých nastavení Dynamického, ormálního a Kina. Každé nastavení Módu zobrazení, Backlight, Kontrast, Jas, Barevná sytost, Ostrost, Tón barvy (pouze u TSC), Tepl. barev, AI, Redukce obr. šumu a MPEG R lze nastavit a nastavení uložit dle Vašich specifických potřeb. (např. můžete požadovat jiné nastavení pro sledování sportu, filmů, zpráv atd.) Mód zobrazení Vám nabízí až tři různá nastavení pro každý zdroj signálu: RF, AV1, AV2, AV3 a AV4. Změny jsou automaticky ukládány. Všechny tři módy zahrnují automatické vylepšování vstupujícího obrazu na základě analýzy a zpracování tohoto obrazu. Backlight, Kontrast, Jas, Barevná sytost, Ostrost Tón barvy Tepl. barev AI Redukce obr. šumu Zvyšte nebo snižte úroveň nastavení těchto voleb dle Vaší preference. U zdroje signálu TSC připojeného na televizor lze nastavit obraz dle Vaší chuti. Umožňuje nastavit celkový barevný odstín obrazu. Zvolte mezi Chlad. barvy, ormální a Teplé barvy. Automaticky analyzuje vstupující obraz a zpracovává jej tak, aby došlo ke zlepšení kontrastu a optimalizaci hloubky pole. Automaticky redukuje nežádoucí rušení obrazu. EXIT Hlavní menu Obraz Zvuk Další nastavení Obraz Mód zobrazení Backlight Kontrast Jas Barevná sytost Ostrost Tón barvy Tepl. barev AI Redukce obr. šumu MPEG R Obraz Mód zobrazení Backlight Kontrast Jas Barevná sytost Ostrost Tón barvy Tepl. barev AI Redukce obr. šumu MPEG R Obraz Mód zobrazení Backlight Kontrast Jas Barevná sytost Ostrost Tón barvy Tepl. barev AI Redukce obr. šumu MPEG R Dynamický ormální Zapnuto Auto Vypnuto Dynamický ormální Zapnuto Auto Vypnuto Dynamický ormální Zapnuto Auto Vypnuto MPEG R Redukuje rušení MPEG. Tato funkce je účinná pro redukci rušení digitálních bloků při sledování DVD, VCD nebo digitálního vysílání. Efekt se bude měnit v závislosti na scéně a obrazu. Poznámka: MPEG Technologie stlačení dat obrazu používaná u DVD, VCD nebo digitálního vysílání. 9

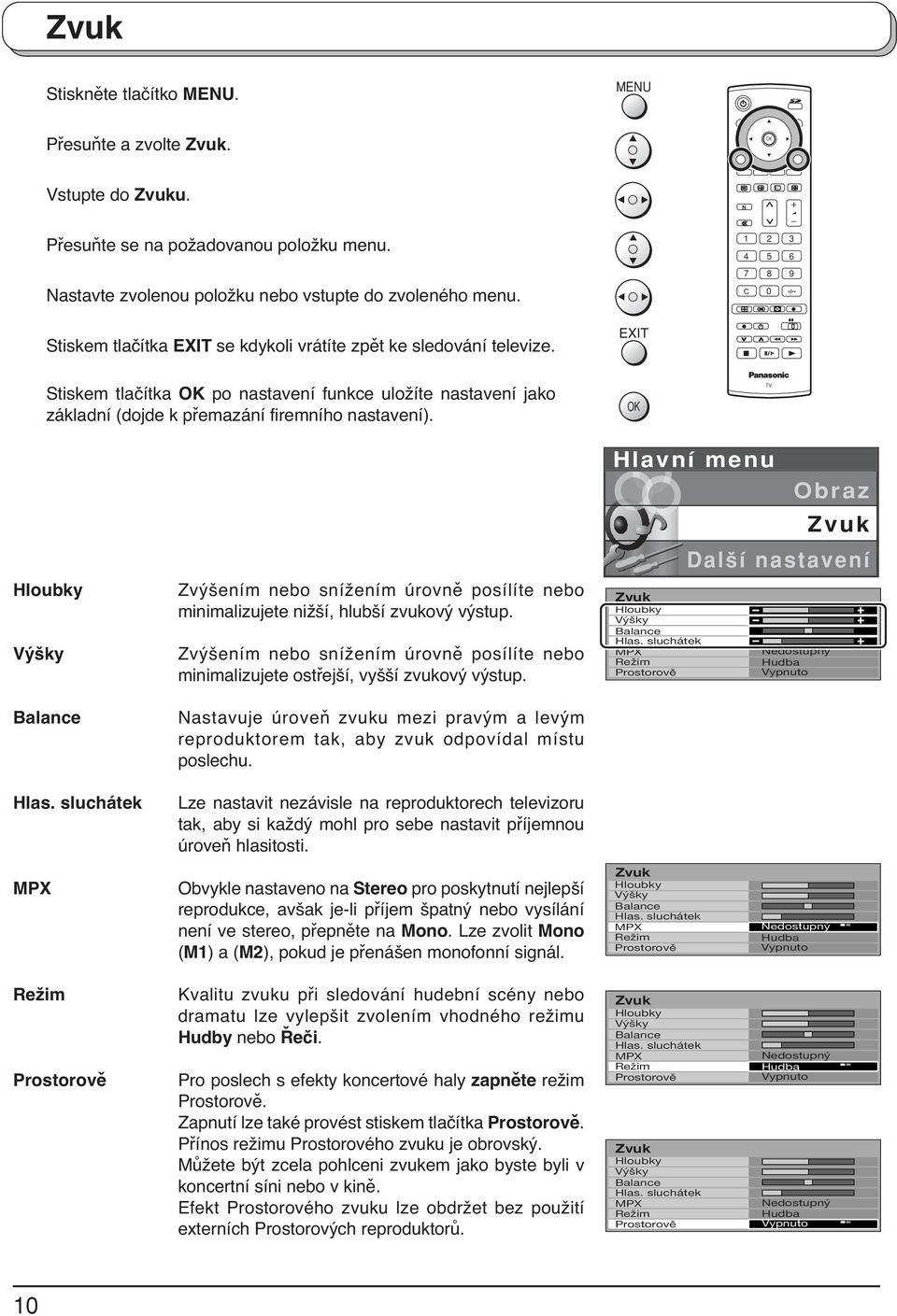

10 Zvuk Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Zvuk. Vstupte do Zvuku. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. EXIT Stiskem tlačítka po nastavení funkce uložíte nastavení jako základní (dojde k přemazání firemního nastavení). Hloubky Výšky Balance Zvýšením nebo snížením úrovně posílíte nebo minimalizujete nižší, hlubší zvukový výstup. Zvýšením nebo snížením úrovně posílíte nebo minimalizujete ostřejší, vyšší zvukový výstup. astavuje úroveň zvuku mezi pravým a levým reproduktorem tak, aby zvuk odpovídal místu poslechu. Hlavní menu Zvuk Hloubky Výšky Balance Hlas. sluchátek MPX Režim Prostorově Obraz Zvuk Další nastavení edostupný Hudba Vypnuto Hlas. sluchátek Lze nastavit nezávisle na reproduktorech televizoru tak, aby si každý mohl pro sebe nastavit příjemnou úroveň hlasitosti. MPX Obvykle nastaveno na Stereo pro poskytnutí nejlepší reprodukce, avšak je-li příjem špatný nebo vysílání není ve stereo, přepněte na Mono. Lze zvolit Mono (M1) a (M2), pokud je přenášen monofonní signál. Zvuk Hloubky Výšky Balance Hlas. sluchátek MPX Režim Prostorově edostupný Hudba Vypnuto Režim Prostorově Kvalitu zvuku při sledování hudební scény nebo dramatu lze vylepšit zvolením vhodného režimu Hudby nebo Řeči. Pro poslech s efekty koncertové haly zapněte režim Prostorově. Zapnutí lze také provést stiskem tlačítka Prostorově. Přínos režimu Prostorového zvuku je obrovský. Můžete být zcela pohlceni zvukem jako byste byli v koncertní síni nebo v kině. Efekt Prostorového zvuku lze obdržet bez použití externích Prostorových reproduktorů. Zvuk Hloubky Výšky Balance Hlas. sluchátek MPX Režim Prostorově Zvuk Hloubky Výšky Balance Hlas. sluchátek MPX Režim Prostorově edostupný Hudba Vypnuto edostupný Hudba Vypnuto 10

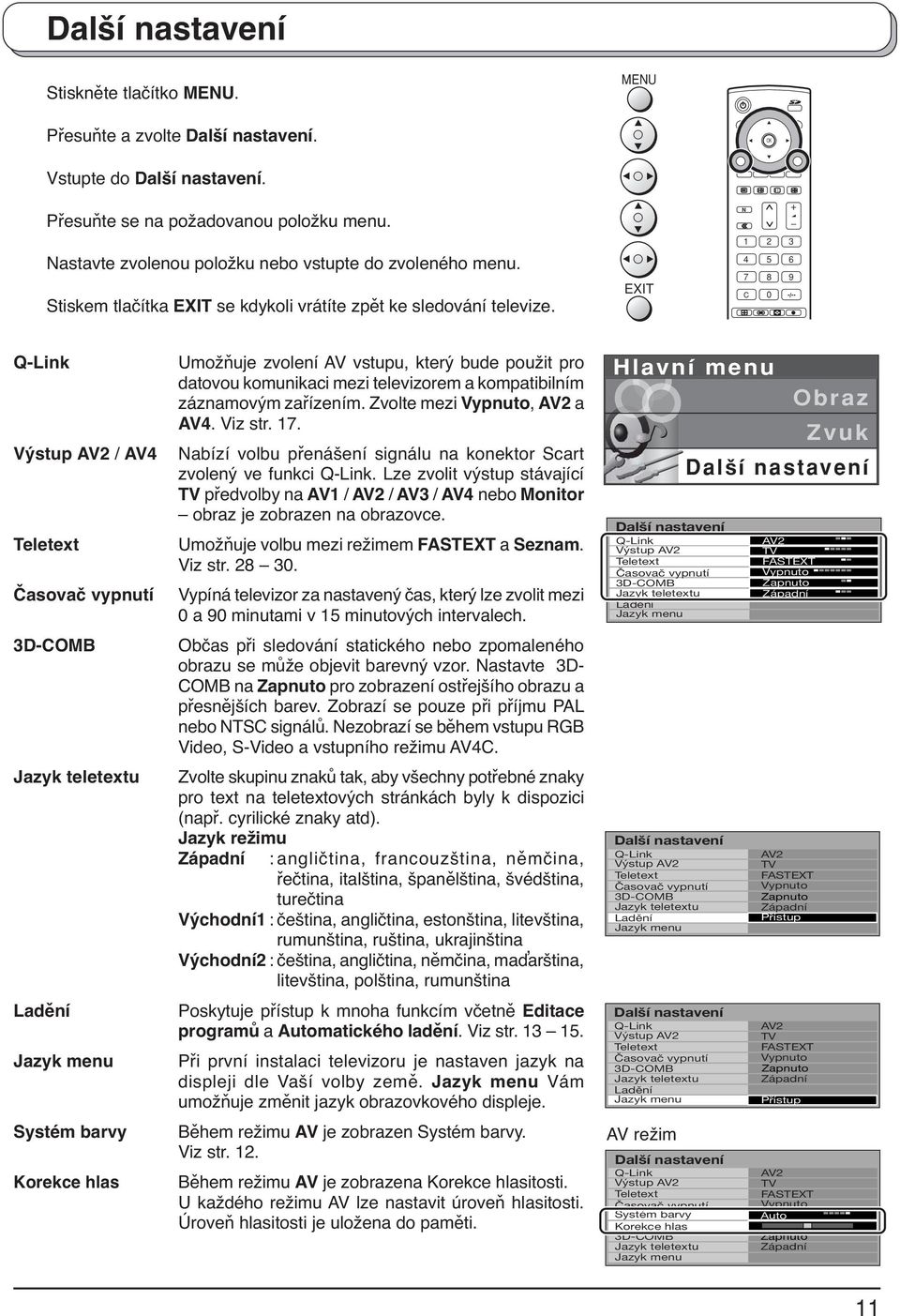

11 Další nastavení Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Další nastavení. Vstupte do Další nastavení. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. EXIT Q-Link Výstup AV2 / AV4 Teletext Časovač vypnutí 3D-COMB Jazyk teletextu Ladění Jazyk menu Systém barvy Korekce hlas Umožňuje zvolení AV vstupu, který bude použit pro datovou komunikaci mezi televizorem a kompatibilním záznamovým zařízením. Zvolte mezi Vypnuto, AV2 a AV4. Viz str. 17. abízí volbu přenášení signálu na konektor Scart zvolený ve funkci Q-Link. Lze zvolit výstup stávající předvolby na AV1 / AV2 / AV3 / AV4 nebo Monitor obraz je zobrazen na obrazovce. Umožňuje volbu mezi režimem FASTEXT a Seznam. Viz str Vypíná televizor za nastavený čas, který lze zvolit mezi 0 a 90 minutami v 15 minutových intervalech. Občas při sledování statického nebo zpomaleného obrazu se může objevit barevný vzor. astavte 3D- COMB na Zapnuto pro zobrazení ostřejšího obrazu a přesnějších barev. Zobrazí se pouze při příjmu PAL nebo TSC signálů. ezobrazí se během vstupu RGB Video, S-Video a vstupního režimu AV4C. Zvolte skupinu znaků tak, aby všechny potřebné znaky pro text na teletextových stránkách byly k dispozici (např. cyrilické znaky atd). Jazyk režimu Západní : angličtina, francouzština, němčina, řečtina, italština, španělština, švédština, turečtina Východní1 : čeština, angličtina, estonština, litevština, rumunština, ruština, ukrajinština Východní2 : čeština, angličtina, němčina, maďarština, litevština, polština, rumunština Poskytuje přístup k mnoha funkcím včetně Editace programů a Automatického ladění. Viz str Při první instalaci televizoru je nastaven jazyk na displeji dle Vaší volby země. Jazyk menu Vám umožňuje změnit jazyk obrazovkového displeje. Během režimu AV je zobrazen Systém barvy. Viz str. 12. Během režimu AV je zobrazena Korekce hlasitosti. U každého režimu AV lze nastavit úroveň hlasitosti. Úroveň hlasitosti je uložena do paměti. Hlavní menu Obraz Zvuk Další nastavení Další nastavení Q-Link Výstup AV2 Teletext Časovač vypnutí 3D-COMB Jazyk teletextu Ladění Jazyk menu Další nastavení Q-Link Výstup AV2 Teletext Časovač vypnutí 3D-COMB Jazyk teletextu Ladění Jazyk menu Další nastavení Q-Link Výstup AV2 Teletext Časovač vypnutí 3D-COMB Jazyk teletextu Ladění Jazyk menu AV režim Další nastavení Q-Link Výstup AV2 Teletext Časovač vypnutí Systém barvy Korekce hlas 3D-COMB Jazyk teletextu Jazyk menu AV2 FASTEXT Vypnuto Zapnuto Západní AV2 FASTEXT Vypnuto Zapnuto Západní Přístup AV2 FASTEXT Vypnuto Zapnuto Západní Přístup AV2 FASTEXT Vypnuto Auto Zapnuto Západní 11

12 Ladění Přehled Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Další nastavení. Vstupte do Další nastavení. Přesuňte a zvolte Ladění. Vstupte do Ladění. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. Stiskem tlačítka po nastavení funkce uložíte nastavení jako základní (dojde k přemazání firemního nastavení). EXIT Editace programů Automatické ladění Ruční ladění Jemné ladění Systém barvy Korekce hlasitosti Dekodér (AV2 / AV4) Použijte pro specifickou úpravu Vašich programových nastavení (např. přidávání a mazání předvoleb). Viz str. 13, 14. Umožňuje automaticky přeladit televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice. Viz str. 15. Umožňuje ruční ladění jednotlivých předvoleb. Viz str. 16. Použijte pro provedení malých změn kmitočtu naladěné stanice (používá se např. když počasí ovlivňuje kvalitu příjmu programu). Umožňuje nastavení správné normy přenosu pro vysílaný signál. Umožňuje Vám nastavit úroveň hlasitosti jednotlivých stanic. Použijte tuto funkci pokud se hlasitost mezi stanicemi podstatně liší. astavení hlasitosti stanice tak, aby byla na stejné úrovni jako ostatní, Vás zbaví nutnosti přestavovat hlasitost při každé změně kanál. Tato volba je používána, když je dekodér připojen přes AV2 / AV4. Uložte toto nastavení jako zapnuté, aby pokaždé při zvolení této předvolby byl software nastaven ke zpracování dekódované informace (toto je důležité, když je Váš dekodér připojen k AV2 / AV4 přes zařízení s funkcí Q-Link). Hlavní menu Obraz Zvuk Další nastavení Další nastavení Q-Link Výstup AV2 Teletext Časovač vypnutí 3D-COMB Jazyk teletextu Ladění Jazyk menu Ladění Editace programů Automatické laděni Ruční ladění Jemné ladění Systém barvy Korekce hlasitosti Dekodér(AV2) Ladění Editace programů Automatické laděni Ruční ladění Jemné ladění Systém barvy Korekce hlasitosti Dekodér(AV2) AV2 FASTEXT Vypnuto Zapnuto Západní Přístup Přístup Auto Vypnuto Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Mazání Přidat Pořadí Ladění Editace programů Automatické laděni Ruční ladění Jemné ladění Systém barvy Korekce hlasitosti Dekodér(AV2) Přístup Auto Vypnuto Přístup Auto Vypnuto ačítání Ladění Editace programů Automatické laděni Ruční ladění Jemné ladění Systém barvy Korekce hlasitosti Dekodér(AV2) Auto Vypnuto 12

13 Ladění Editace programů Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Další nastavení. Vstupte do Další nastavení. Přesuňte a zvolte Ladění. Vstupte do Ladění. Přesuňte a zvolte Editaci programů. Vstupte do Editace programů. Přesuňte se na zvolenou předvolbu (např. Prog. 3). Proveďte požadovanou změnu např. posunutí programového kanálu (viz odpovídající postup níže). Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. Stiskem tlačítka po nastavení funkce uložíte dané nastavení. EXIT Přidání / vymazání programového kanálu Přesvědčte se, že je kurzor ve sloupci Prog.. Stiskněte Zelené tlačítko pro přidání programového kanálu do předvolby nebo Červené tlačítko pro jeho vymazání. Červená Zelená Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Přidat Zrušení Stiskněte stejné tlačítko ještě jednou pro potvrzení Vašeho rozhodnutí. Posunutí programového kanálu Přesvědčte se, že je kurzor ve sloupci Prog.. Stiskněte Žluté tlačítko. Zvolte novou předvolbu pro programový kanál. Stiskněte Žluté tlačítko znovu pro potvrzení Vaší volby. Žlutá Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Potvrdit Zrušení aladění programového kanálu Přesuňte se na sloupec Kanál. Zvyšte nebo snižte číslo programového kanálu (po provedení změny se televizor přeladí na nové číslo) nebo použijte tlačítko C pro Přímý vstup do kanálu. Viz str. 7. Stiskněte pro uložení této změny. C Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP

14 Ladění Editace programů Přejmenování programového kanálu Přesuňte se na sloupec ázev. Zvolte nový znak. Okénko u dolního okraje obrazovky ukazuje právě zvolený znak. Přesuňte se na další místo v názvu. Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 XYZ FTP ABCDEFGHIJKLMOPQRSTUVWXY ZÁČÉĚÍŘŠŤŮÚÝŽ Pokračujte obdobně až do konce. Stiskněte pro uložení nového názvu. Uzamčení programového kanálu Lze uzamknout programový kanál a zamezit tak k němu přístup. Přesuňte se na sloupec Zámek. Vyberte mezi Zap. nebo. Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Stiskněte pro uložení nové změny. Poznámka: Když je předvolba uzamčena, není k dispozici Přímý vstup do kanálu pomocí tlačítka C a číselných tlačítek na dálkovém ovladači. Změna zvukového systému pro kanál Lze změnit zvukový systém používaný pro programový kanál. Přesuňte se na sloupec -sys. Zvolte požadovaný systém: : PAL B, G, H / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Stiskněte pro uložení nové změny. 14 Kopírování programových informací na záznamové zařízení Programové informace lze kopírovat na kompatibilní záznamové zařízení, které je připojeno k AV2 / AV4. Informace o zapojení viz str. 32. Stiskněte Modré tlačítko. Modrá Programová data budou nyní poslána na záznamové(á) zařízení. Toto může několik sekund trvat, v závislosti na počtu uložených stanic. Pokud se na obrazovce objeví zpráva Feature not available (Funkce není k dispozici), televizor není schopen poslat programové informace na záznamové(á) zařízení. Pro další informace se obraťte na návod k obsluze daného zařízení. Poznámka: Toto není k dispozici, když v menu Dalšího nastavení je Q-Link nastaveno na Vypnuto. PROBĺHÁ AHRÁVÁĺ ČEKEJTE PROSĺM PROGRAM : 63 Dálk. ovl. - není k dispzici

15 Ladění Automatické ladění Automatické ladění automaticky přelaďuje Váš televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice. Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Další nastavení. Vstupte do Další nastavení. Přesuňte a zvolte Ladění. Vstupte do Ladění. Přesuňte a zvolte Automatické ladění. Vstupte do položky Automatické ladění. Stiskněte pro potvrzení startu. Zvolte Vaši zem. Poznámky: Provedete-li další krok, budou všechna Vaše data vymazána (všechny stanice a jejich předvolby uložené v paměti Vašeho televizoru budou přemazány novým nastavením). Pokud proceduru ukončíte v tomto bodě a před ukončením Automatického ladění, nebudou uloženy žádné nové informace. Znovu spusťte proceduru Automatického ladění tak, aby byl televizor přeladěn. Start ATP ávrat UPOZORĚÍ! Opětovné spuštění ATP vymaže údaje o naladěných programech a naladí přístroj znovu na kmitočty přijímaných vysílačů Konec Stiskněte pro spuštění Automatického ladění. Televizor nalezne, uloží a poté uspořádá Vaše místní stanice. Pokud je přes konektor AV2 / AV4 připojeno kompatibilní záznamové zařízení, programová data budou poslána do zařízení přes Q-Link. Viz str. 17. Jakmile je operace ukončena televizor zobrazí program uložený na předvolbě 1. Stiskněte tlačítko EXIT kdykoli, pro vrácení se ke sledování televizoru (přečtěte si prosím Poznámky u výše uvedené procedury). EXIT Země Deutschland Osterreich France Italia Espa a Portugal ederland Danmark Sverige orge Suomi Belgium Schweiz ELLADA Polska Česká republika Magyarorsz g E.Eu CH12 ATP V ČIOSTI VYHLEDÁVÁĺ : ČEKEJTE PROSĺM 02 99:21 41 MEU : ávrat EXIT : Konec 15

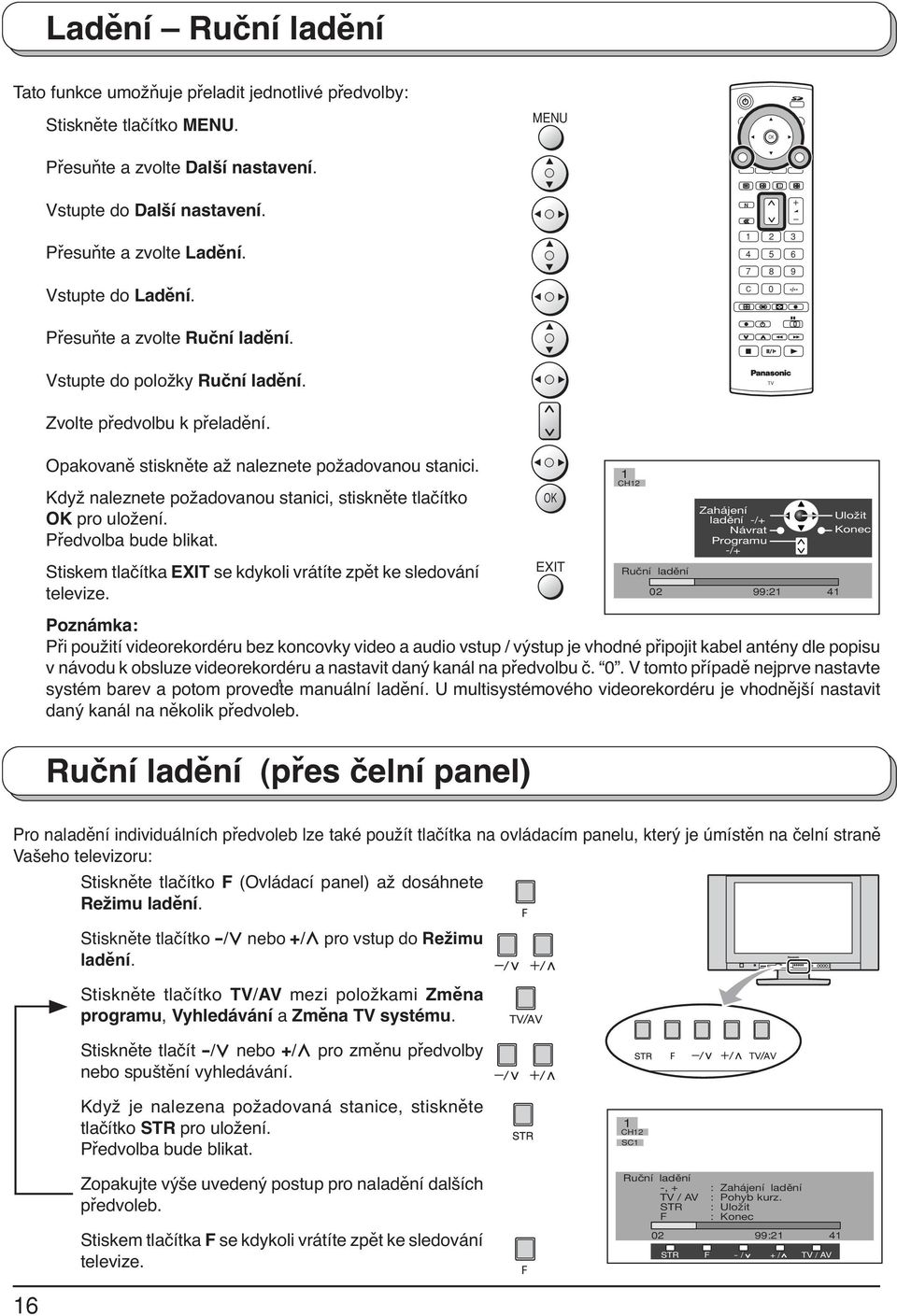

16 Ladění Ruční ladění Tato funkce umožňuje přeladit jednotlivé předvolby: Stiskněte tlačítko MEU. Přesuňte a zvolte Další nastavení. MEU Vstupte do Další nastavení. Přesuňte a zvolte Ladění. Vstupte do Ladění. Přesuňte a zvolte Ruční ladění. Vstupte do položky Ruční ladění. Zvolte předvolbu k přeladění. Opakovaně stiskněte až naleznete požadovanou stanici. Když naleznete požadovanou stanici, stiskněte tlačítko pro uložení. Předvolba bude blikat. Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. Ruční ladění 02 99:21 41 Poznámka: Při použití videorekordéru bez koncovky video a audio vstup / výstup je vhodné připojit kabel antény dle popisu v návodu k obsluze videorekordéru a nastavit daný kanál na předvolbu č. 0. V tomto případě nejprve nastavte systém barev a potom proveďte manuální ladění. U multisystémového videorekordéru je vhodnější nastavit daný kanál na několik předvoleb. Ruční ladění (přes čelní panel) EXIT 1 CH12 Zahájení ladění -/+ ávrat Programu -/+ Uložit Konec Pro naladění individuálních předvoleb lze také použít tlačítka na ovládacím panelu, který je úmístěn na čelní straně Vašeho televizoru: Stiskněte tlačítko F (Ovládací panel) až dosáhnete Režimu ladění. Stiskněte tlačítko -/ nebo +/ pro vstup do Režimu ladění. Stiskněte tlačítko /AV mezi položkami Změna programu, Vyhledávání a Změna systému. Stiskněte tlačít -/ nebo +/ pro změnu předvolby nebo spuštění vyhledávání. Když je nalezena požadovaná stanice, stiskněte tlačítko STR pro uložení. Předvolba bude blikat. Zopakujte výše uvedený postup pro naladění dalších předvoleb. Stiskem tlačítka F se kdykoli vrátíte zpět ke sledování televize. 1 CH12 Ruční ladění -, + : Zahájení ladění / AV : Pohyb kurz. STR : Uložit F : Konec 02 99:21 41 STR F - / + / / AV 16

17 Q-Link Funkce Q-Link umožňuje televizoru komunikovat s kompatibilním videorekordérem nebo DVD rekordérem. Aby komunikace Q-Link pracovala, musí být televizor připojen k záznamovému zařízení s logem Q-Link, EXIEWLIK, DATA LOGIC, Easy Link, Megalogic nebo SMARTLIK pomocí plně obsazeného kabelu Scart a to mezi konektorem AV2 / AV4 na televizoru a odpovídajícím konektorem na Vašem videorekordéru nebo DVD rekordéru. Připojení k odpovídajícímu Scart konektoru na záznamovém zařízení, viz návod k obsluze daného zařízení. Při použití zařízení s technologií EXIEWLIK jsou k dispozici následující funkce: ačítání předvoleb Toto umožňuje načtení pořadí programů z televizoru do záznamového zařízení, což napomáhá ke správnému provedení záznamu; existuje několik způsobů jak tuto operaci provést: 1. Během instalace, jak je vysvětleno na začátku kapitoly Průvodce rychlým startem na str. 5, Spuštěním Automatického ladění z menu Ladění. Viz str Spuštěním načítání předvoleb ze záznamového zařízení, viz návod k obsluze záznamového zařízení. Důležitá poznámka: e všechna záznamová zařízení podporují tento typ datového komunikačního systému. ěkterá zařízení mohou podporovat určité funkce, avšak ne jiné. Viz návod k obsluze záznamového zařízení. Pokud Q-Link nepracuje, nejprve se přesvědčte, že Váš Scart kabel je plně obsazený typ. Pro další podrobnosti se obraťte na Vašeho prodejce. Co vidíte, to zaznamenáváte (PŘÍMÍ ZÁZAM Z TELEVIZORU) Tato funkce umožňuje okamžitý záznam programu právě zobrazeného na obrazovce pomocí záznamového zařízení připojeného ke konektoru Scart, který lze zvolit pomocí funkce Q-Link. V iz str. 11. Stiskněte tlačítko DIRECT REC na dálkovém ovladači. Pokračující záznam Záznamové zařízení nahrává programový signál ze svého vlastního tuneru. Chcete-li, lze televizor vypnout a ponechat záznam zařízení v chodu. DIRECT REC Pokud je záznamové zařízení v režimu pohotovosti s vloženým použitelným záznamovým médiem, automaticky se při stisknutí tlačítka DIRECT REC zapne. Pokud je zařízení Q-Link připojeno, objeví se na obrazovce zpráva informující o zaznamenávaném programu nebo o tom, že nelze záznam provést. ěkterá zařízení kompatibilní s funkcí Q-Link zobrazí tyto zprávy pouze tehdy, když jsou u videorekordéru na předvolbě (0) nebo v režimu AV. Viz návod k obsluze daného zařízení. eprobíhá záznam zkontrolujte pásek nebo disk Pásek nebo disk může být chráněn proti záznamu, není vložen nebo je poškozen. Zařízení už může být v režimu záznamu. Viz návod k obsluze daného zařízení. ásledující jsou další hlavní možné funkce při použití Q-Link zařízení: ásledující funkce jsou k dispozici pouze u zařízení připojeného ke Scart konektoru, který byl zvolen pomocí Q-Link. Viz str. 11. Automatické zapnutí / Záznamového zařízení Vložíte-li do záznamového zařízení již nahrané médium a stisknete tlačítko Play, zatímco je televizor v režimu pohotovosti, televizor se automaticky zapne a zvolí správný AV vstup tak, abyste mohli sledovat obsah média. Automatické vypnutí záznamového zařízení Když je televizoru vypnut do režimu pohotovosti, dojde také k vypnutí záznamového zařízení do režimu pohotovosti, pokud není vloženo žádné médium nebo je médium vloženo, avšak zaříjení je právě v režimu převíjení či zastavení. Pokud právě videorekordér přetáčí pásek, vypne se do režimu pohotovosti až po přetočení pásku. Zobrazení obrazu záznamového zařízení Pokud je televizor v režimu pohotovosti a záznamové zařízení odešle menu k zobrazení na obrazovce (např. hlavní menu), televizor se automaticky zapne a menu se zobrazí. Tuto funkci mohou podporovat i některá další zařízení. Viz návod k obsluze daného zařízení. Tento televizor bude komunikovat také s dalšími záznamovými zařízeními, které mají následující logo: DATA LOGIC (obchodní značka firmy Metz Corporation) Megalogic (obchodní značka firmy Grundig Corporation) Easy Link (obchodní značka firmy Philips Corporation) SMARTLIK (obchodní značka firmy Sony Corporation) Důležitá poznámka: Tato záznamová zařízení mohou podporovat některé nebo všechny výše uvedené funkce. e všechna záznamová zařízení podporují tento typ datového komunikačního systému. ěkterá zařízení mohou podporovat určité funkce, avšak ne jiné. Viz návod k obsluze daného zařízení. ěkteré funkce jsou k dispozici pouze u zařízení připojeného ke Scart konektoru, který byl zvolen pomocí Q-Link. Viz str. 11. Pokud Q-Link nepracuje, nejprve se přesvědčte, že Váš Scart kabel je plně obsazený typ. Pro další podrobnosti se obraťte na Vašeho prodejce. 17

18 Ovládání poměru stran Širokoúhlý televizor Vám umožní sledování obrazu v jeho optimální velikosti a v optimálním poměru stran včetně širokoúhlého formátu kina. Stiskněte opakovaně tlačítko ASPECT pro proběhnutí osmi volitelných poměrů stran: Panasonic Auto, 16:9, 14:9, Střed, 4:3, Zoom1, Zoom2 a Zoom3 EBO Stiskněte tlačítko ASPECT. Zatímco jsou zobrazeny klávesy obrazovkového voliče, použijte Červené nebo Zelené tlačítko pro přesun v jednom či druhém směru přes osm volitelných poměrů stran. Červená ASPECT Zelená Panasonic Auto WIDE Panasonic Auto určuje nejlepší poměr stran tak, aby byla obrazovka zaplněna. Toto je prováděno pomocí čtyř krokového procesu, kde se zjišťuje, je-li zobrazovaný obraz širokoúhlý. Pokud Panasonic Auto detekuje signál širokoúhlého obrazu, přepíná na vhodný režim širokoúhlého obrazu. Pokud Panasonic Auto nedetekuje signál širokoúhlého obrazu, potom tento televizor vylepšuje obraz pro jeho optimální sledování. Text na obrazovce indikuje jak Panasonic Auto určilo poměr stran k použití: Pokud byl nalezen signál identifikující širokoúhlý obraz (WSS) nebo byl nalezen signál z konektoru Scart, zobrazí se vlevo nahoře indikace WIDE. Panasonic Auto přepne na vhodný širokoúhlý poměr stran. Pokud jsou detekovány černé pruhy nad a pod obrazem, zobrazí se vlevo nahoře Panasonic Auto. Panasonic Auto vybere nejlepší poměr a rozšíří obraz tak, aby zaplnil obrazovku. Tento proces může trvat několik minut v závislosti na tmavosti obrazu. Dle Vaší preference lze také manuálně zvolit jednu z nabízených možností zobrazení v daném poměru stran. Poznámky: Pokud dojde v režimu Panasonic Auto k problémům s velikostí zobrazení při přehrávání záznamu se širokoúhlým formátem na Vašem videorekordéru, je možné, že nastavení sledování stopy u Vašeho videorekordéru potřebuje upravit (detaily o nastavení naleznete v návodu k obsluze Vašeho videorekordéru). Poměry stran širokoúhlých filmů mohou být různé. Pokud jsou širší než standardní poměr 16:9, potom se může objevit na horní a dolní straně obrazovky černý pruh. Vlevo nahoře se na obrazovce objeví WIDE a Panasonic Auto přepne na odpovídající širokoúhlý poměr 16:9 nebo 14:9. Panasonic Auto Vlevo nahoře se na obrazovce objeví Panasonic Auto. Je zvolen nejlepší poměr a obraz rozšířen tak, aby zaplnil obrazovku. Panasonic Auto Stiskněte tlačítko ASPECT a poté použijte Červené nebo Zelené tlačítko pro přesun v jednom či druhém směru přes osm volitelných poměrů stran. 18

19 Ovládání poměru stran 16 : 9 16 : 9 16:9 zobrazí skutečný 16:9 (nezkreslený) obraz bez deformace poměru stran. 16 : 9 14 : 9 14:9 zobrazí obraz 14:9 v jeho standardní velikosti 14:9 bez dalšího rozšiřování. 14 : 9 14 : 9 Střed Použijte režim Střed pro rozšíření formátu 4:3 tak, aby pokrýval celou obrazovku (místo sledování obrazu s černými pruhy po levé a pravé straně). Obraz 4:3 bude vodorovně rozšířen tak, aby pokryl celou obrazovku; toto je provedeno tak, že je roztáhnutí obrazu patrné pouze u levého a pravého okraje obrazovky. Střed Střed 4 : 3 4:3 zobrazí obraz 4:3 v jeho standardní velikosti 4:3 bez deformace poměru stran. 4 : 3 4 : 3 19

20 Ovládání poměru stran Zoom1 Zoom1 zobrazí obraz 16:9 letterbox nebo 4:3 bez deformace poměru stran. Zoom1 Zoom1 Zoom2 Zoom2 zobrazí obraz 16:9 nezkreslený letterbox přes celou obrazovku bez deformace poměru stran. Zoom2 Zoom2 Zoom3 Zoom3 zobrazí obraz formátu 21:9 letterbox přes celou obrazovku bez narušení poměru stran. 16:9 zobrazí obraz v jeho maximální velikosti, avšak s mírným protážením. Zoom3 Zoom3 20

21 Multi okno Stiskněte tlačítko MULTI WIDOW. Zatímco jsou zobrazeny klávesy obrazovkového voliče, použijte Červené nebo Zelené tlačítko pro přesun mezi funkcí obrazu v obraze, obrazu mimo obraz a obrazu a obrazu. Klávesy obrazovkového voliče, které se pro jednotlivé funkce objeví, zmizí během několika sekund. Chceteli zvolit nějakou operaci, když nejsou klávesy zobrazeny, stiskněte znovu tlačítko MULTI WIDOW, čímž klávesy znovu zobrazíte. Stisknutím tlačítka MULTI WIDOW (zatímco jsou klávesy obrazovkového voliče zobrazeny) se vrátíte zpět ke běžnému obrazu. Poznámka: Tento televizor má jeden tuner. Pokud je hlavní a vedlejší okno nastaveno na režim televizoru, obě okna zobrazují stejný kanál. Obraz v obraze 2 MULTI WIDOW Režim Obraz v obraze Umožňuje zobrazení dvou obrazů zároveň. Stiskněte Žluté tlačítko pro volbu obsahu menšího okna; přepínání mezi zobrazením kanálu a všech AV zdrojů v daném pořadí. Změna kanálu: stiskněte Žluté tlačítko až se zobrazí právě zvolený kanál, poté použijte dálkový ovladač ke změně kanálu (zatímco jsou klávesy obrazovkového voliče stále zobrazeny). Stiskněte Modré tlačítko pro výměnu obsahu oken. Výběr kanálu či AV zdroje pro zobrazení v hlavním okně proveďte pomocí dálkového ovladače. hlavní okno AV1 A B Zdroje AV1 Zaměnit vedlejší okno 2 Obraz mimo obraz Umožňuje zobrazení dvou obrazů zároveň podobně jako u funkce obraz v obraze. Rozdíl je v zobrazení těchto dvou obrazů: u funkce obraz v obraze je menší obraz zobrazen uvnitř hlavního obrazu zatímco u funkce obrazu mimo obraz se menší okno objeví vpravo od hlavního obrazu. Stiskněte Žluté tlačítko pro volbu obsahu menšího okna; přepínání mezi zobrazením kanálu a všech AV zdrojů v daném pořadí. Změna kanálu: stiskněte Žluté tlačítko až se zobrazí právě zvolený kanál, poté použijte dálkový ovladač ke změně kanálu (zatímco jsou klávesy obrazovkového voliče stále zobrazeny). Stiskněte Modré tlačítko pro výměnu obsahu oken. Výběr kanálu či AV zdroje pro zobrazení v hlavním okně proveďte pomocí dálkového ovladače. Obraz a obraz Umožňuje zobrazení dvou obrazů zároveň. Stiskněte Žluté tlačítko pro volbu obsahu pravého okna; přepínání mezi zobrazením kanálu a všech AV zdrojů v daném pořadí. Změna kanálu: stiskněte Žluté tlačítko až se zobrazí právě zvolený kanál, poté použijte dálkový ovladač ke změně kanálu (zatímco jsou klávesy obrazovkového voliče stále zobrazeny). Stiskněte Modré tlačítko pro výměnu obsahu oken. Výběr kanálu či AV zdroje pro zobrazení v hlavním okně proveďte pomocí dálkového ovladače. Poznámka: V případě, že je do hlavního okna dodáván signál obrazu o 50 Hz (např. PAL, SECAM) a do vedlejšího okna signál obrazu o 60 Hz (např. PAL 60, TSC), vedlejší okno nelze zobrazit. Zdroje 2 AV1 Zdroje Zdroje Zaměnit Okna byla vyměněna, obraz v menším okně se stal obrazem v hlavním okně. Režim Obrazu mimo obraz Zaměnit Režim Obrazu a obrazu 2 AV1 Zaměnit 21

22 Vyhledávání kanálů Stiskněte tlačítko IDEX pro zobrazení zmrazených obrazů všech programů vysílaných na uložených kanálech. Tyto obrazy jsou zobrazeny v řadě začínající nahoře zleva. Tato funkce opakovaně prochází přes uložené kanály dokud nestisknete znovu tlačítko IDEX, abyste funkci ukončili. Stiskněte Červené tlačítko pro postupné zvolení zmrazeného obrazu jednotlivých kanálů. Stiskněte Zelené tlačítko pro sledování zvoleného kanálu a opuštění této funkce. Stiskněte Modré tlačítko pro sledování stávajícího programu a opuštění této funkce. IDEX Červená Zelená Modrá Vyhledávání kanálů Vybrat Konec Obraz a text Stiskněte tlačítko /TEXT a následovně tlačítko MULTI WIDOW pro přepnutí mezi zobrazením teletextu a funkcí obrazu a textu. Funkce obrazu a textu Vám umožní zároveň vedle sebe sledovat stávající program a stránky teletextu. Když je tato funkce v účinnosti, dálkový ovladač obsluhuje stránky teletextu; chcete-li změnit sledovaný program, stiskněte tlačítko /TEXT pro návrat do běžného sledování programu a tam proveďte požadované změny. Režim Teletextu Teletext /TEXT MULTI WIDOW Režim Obrazu a textu Teletext 22

23 Režim Prohlížeče fotografií Pomocí SD / PC karty lze přehrávat data statického obrazu (JPEG) pořízeného pomocí digitálního fotoaparátu nebo kamery. Zobrazitelné formáty obrazu: Baseline JPEG pixelů (podvzorkování 4:2:2 nebo 4:2:0) Počet zobrazitelných složek: Maximálně 100 Poznámky: ěkteré části obrazu se nemusí zobrazit nebo se obraz může zobrazit v menším měřítku v závislosti na velikosti daného obrazu. a tomto televizoru lze zobrazit pouze standardní EXIF JPEG obrazy. Režim Prohlížeče fotografií podporuje do 3000 souborů. Karty musí být formátovány pomocí FAT12 nebo FAT16, aby je bylo možno přečíst tímto televizorem. Režim Prohlížeče fotografií není kompatibilní s pevnými disky kartového typu (Micro Drive, pevný disk mobilního typu). ěkteré PC karty nemusí být použitelné. Ochrana dat na kartě evyjímejte kartu, pokud jsou z ní čtena data. edotýkejte se konektorů na zadní straně SD karty / PC karty. Elektrické rušení, elektrostatický výboj, poruchy televizoru nebo karty to vše může vést k poškození karty a / nebo ztrátě dat. Doporučuje se provést zálohování všech důležitých dat na počítači. Uložená data by měla být pravidelně zálohována jako ochrana proti poškození dat, ztrátě dat nebo proti poruše zařízení. Vezměte na vědomí, že naše společnost nepřebírá žádnou zodpovědnost za poškozeni či ztrátu uložených dat. Před vložením nebo vyjímáním PC karty se přesvědčte, že je televizor vypnut. V opačném případě může dojít k poškození jednotky. evkládejte nic jiného než PC kartu. Upozornění: Vždy vkládejte kartu ve správném směru. V opačném případě může dojít k poškození karty a tohoto přístroje. SD karta a PC karta jsou přesná zařízení. evystavujte je přílišnému tlaku nebo silným nárazům. Pozor: Stejně jako u všech malých předmětů, muže dojít ke spolknutí SD karty malými dětmi. Držte SD karty z dosahu dětí. Po použití SD kartu okamžitě vyjměte. Složky a soubory Digitální fotoaparáty, které splňují specifikace DCF používají složky s určenou strukturou. ásledující diagram ukazuje příklad takovéto struktury. Příklad: Pokud je struktura souborů zobrazena na počítači, vypadá následovně. ROOT DCIM 100_PAA 101_PAA P jpg P jpg P jpg P jpg P jpg P jpg P jpg P jpg Složka DCIM Tato složka je automaticky vytvořena digitálním fotoaparátem. Složka 100_PAA ázvy složek jsou tvořeny ze 3 místného čísla složky, které je následováno pěti libovolnými znaky. V těchto složkách jsou uloženy obrázky z digitálního fotoaparátu. Složky JPEG ve složce 100_PAA jsou zobrazeny, když je vložena karta se strukturou ukázanou vlevo. Poznámky: ázev složky se může měnit v závislosti na typu použitého digitálního fotoaparátu. Když je vytvořena složka nebo soubor, jsou použity pouze následující znaky: A-Z, a-z, 0-9 and _. epoužívají se dvou-bitové znaky nebo další speciální kódy. P JPG: DCF soubor ázev souboru se skládá ze čtyřech libovolných znaků, které jsou následovány 4 místným číslem souboru. DCF soubory jsou obrazové soubory (běžně soubory JPEG) pořízené pomocí digitálního fotoaparátu. 23

24 Režim Prohlížeče fotografií SD karta Vkládání PUSH-EJECT SD CARD PUSH-EJECT PC CARD EJECT Štítkem nahoru. PC karta PC CARD EJECT Dostatečně vsuňte do štěrbiny. Vyjmutí PUSH-EJECT PC CARD EJECT Před vložením nebo vyjímáním PC karty se přesvědčte, že je televizor vypnut. V opačném případě může dojít k poškození jednotky. evkládejte nic jiného než PC kartu. Vkládání Vyjmutí Zatímco držíte oba kraje karty, dostatečně ji vsuňte do štěrbiny. Vkládejte ve směru značky. Konektory směrem do štěrbiny. Štítkem nahoru. Zatlačte na střed karty. Stiskněte tlačítko vysunutí. PC CARD EJECT PUSH-EJECT SD CARD PC CARD EJECT Pokud nelze PC kartu vyjmout Zatlačte znovu PC kartu dovnitř a poté stiskněte tlačítko vysunutí. Pozor Pokud používáte adaptér pro PC karty, vyjměte jej společně s kartou. Stiskněte tlačítko SD. Když je vložena karta, automaticky se zobrazí obrazovka níže. Jestliže se objeví Karta není správně vložena, přesvědčte se, zdali je karta správně vložena. Stiskněte znovu tlačítko SD, abyste opustili režim Prohlížeče fotografií. Kompatibilní karty Štěrbina pro SD kartu SD karta Multi Media karta minisd karta Štěrbina pro PC kartu Compact Flash* Smart Media* Memory Stick* xd Picture karta* Flash ATA karta* minisd karta vyžaduje minisd TM adaptér. Média* zobrazená v pravém sloupci lze číst přes PC kartu v adaptéru pro PC kartu. elze používat PC karty typu pevného disku a ostatní média se záznamem. Vložte zvolené médium na PC kartu a poté vložte do štěrbiny pro PC kartu. Pokud je vložena jak SD tak PC karta, má obsah SD karty prioritu a bude zobrazen. Pokud není karta kompatibilní, zobrazí se na obrazovce Tento typ karty není podporován. Vyjměte kartu pouze tehdy, když zmizí indikace Access (čtení). Pokud není soubor formátován pomocí FAT12 nebo FAT16, zobrazí se Tento typ formátu není podporován. Pokud je soubor JPEG poškozen a nelze jej dekódovat, zobrazí se Tento typ obrázku není podporován. Poznámky: Vložte / vyjměte kartu zatímco je zobrazena obrazovka menu karty nebo Karta není správně vložena. Dříve než vložíte / vyjmete kartu, přesvědčte se, že nesvítí indikace Access (čtení). Před opětovným vložením karty po jejím vyjmutí počkejte, až se zobrazí Karta není správně vložena. Pokud jsou karty v obou štěrbinách, počkejte před opětovným vložením karty, až se objeví obrazovka menu karty druhé štěrbiny a indikace Access (čtení) zmizí. Pokud je JPEG upraven na počítači, nebude zobrazen na televizoru. Zobrazení náhledu může trvat dlouho, když je mnoho souborů nebo je soubor příliš velký. Obrazovka menu karty Zvolený soubor Mód zobraz. prohlížeče 0001 / 0013 Zvolené číslo souboru / Celkový počet souborů Indikace SD karty Tato indikace je zobrazena, když je vložena SD karta. Indikace PC karty Tato indikace je zobrazena, když je vložena PC karta. Konec Vybrat Menu Jednotlivý Access Filename : Date : 30 / 03 / 2002 Pixel : 1600X1200 Indikace Access (čtení) Když dochází ke čtení dat je zobrazeno Access (čtení). Místo pro index Zde lze zobrazit 12 souborů. Data souboru Zobrazena informace o zvoleném souboru (žlutě zarámováno). 24

25 Režim Prohlížeče fotografií Obraz Během režimu Prohlížeče fotografií Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Obraz. Vstupte do Obrazu. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskněte kdykoli tlačítko EXIT pro opuštění menu Obrazu. Backlight, Kontrast, Jas, Barevná sytost, Ostrost Zvyšte nebo snižte úroveň nastavení těchto voleb dle Vaší preference. Tón barvy Odstín obrazu lze nastavit dle Vaší chuti. EXIT Obraz Backlight Kontrast Jas Barevná sytost Ostrost Tón barvy Tepl. barev Hlavní menu Obraz Menu nastavení karty ormální Tepl. barev Umožňuje nastavit celkový barevný odstín obrazu. Zvolte mezi Chlad. barvy, ormální a Teplé barvy. Menu nastavení karty Obraz Backlight Kontrast Jas Barevná sytost Ostrost Tón barvy Tepl. barev ormální Během režimu Prohlížeče fotografií Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Menu nastavení karty. Vstupte do Menu nastavení karty. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskněte kdykoli tlačítko EXIT pro opuštění Menu nastavení karty. Spustit prezentaci Časový interval Sekvence Opakovat Karta Dává přístup k režimu Prezentace. Viz str. 26. EXIT V režimu Prezentace umožňuje volbu intervalu zobrazení mezi 5 až 90 sekundami. V režimu Prezentace umožňuje volbu mezi V pořadí nebo áhodně. Když je opakování Zapnuto, prezentace se automaticky opakuje. Když jsou ve štěrbinách vloženy obě karty, zvolte buď SD nebo PC. Hlavní menu Obraz Menu nastavení karty Menu nastavení karty Spustit prezentaci Přístup Časový interval 5 Sekund Sekvence V pořadí Opakovat Zapnuto Karta SD Menu nastavení karty Spustit prezentaci Časový interval 5 Sekund Sekvence V pořadí Opakovat Zapnuto Karta SD 25

26 Režim Prohlížeče fotografií Stisknutím tlačítka SD se automaticky zobrazí obrazovka s náhledy. Poté lze vybrat jeden ze tří prohlížecích režimů dle Vaší preference. Multi režim Je zobrazeno 12 obrazů. Stisknutím zvolte požadovaný obraz. Mód zobraz. prohlížeče Konec 0001 / 0013 Stisknutím tlačítka provedete zobrazení v Singl režimu. Vybrat Menu Jednotlivý Singl režim Filename : Date : 30 / 03 / 2002 Pixel : 1600X1200 Obrazovka je zaplněne jedním obrazem zvoleným v indexu. Obraz lze také otáčet a zvětšovat. Mód zobraz. prohlížeče / 0013 Stisknutím zvolte další nebo předchozí obraz. Vybrat Kone Stisknutím tlačítka provedete zobrazení v Multi režimu. Menu Multi Otáčet Zoom Pro otočení obrazu stiskněte Červené nebo Zelené tlačítko. Každé stisknutí otočí obraz o 90. Červená Zelená Pro zvětšení obrazu stiskněte Žluté tlačítko. Pro obnovení stiskněte Modré tlačítko. Prezentace Obrazy se zobrazují jeden po druhém jako při prezentaci. Žlutá Modrá Pro spuštění prezentace vstupte nejprve na Menu nastavení karty. Po nastavení Casového intervalu, Sekvence a Opakování spusťte Prezentaci. Pokud jsou vloženy obě karty SD i PC, přesuňte se na volbu karty a zvolte SD nebo PC dříve, než spustíte prezentaci. Viz str. 25. Kdykoli stisknutím tlačítka se vrátíte na zobrazení v režimu Singl. Poznámka: Když jste v režimu Prezentace, lze změnit poměr stran obrazu na obrazovce stisknutím tlačítka ASPECT na dálkovém ovladači. Menu nastavení karty Spustit prezentaci Časový interval 5 Sekund Sekvence V pořadí Opakovat Zapnuto Karta SD Menu nastavení karty Spustit prezentaci Přístup Časový interval 5 Sekund Sekvence V pořadí Opakovat Zapnuto Karta SD 26

27 Obsluha videorekordéru / DVD Dálkový ovladač je schopen ovládat některé funkce vybraných videorekordérů a DVD (Digital Versatile Disc) Panasonic. ěkteré videorekordéry a DVD mají jiné funkce; abyste zajistili kompatibilitu obraťte se na návod k obsluze daného vybavení nebo se poraďte s prodejcem. /AV Režim pohotovosti Stiskněte pro přepnutí videorekordéru, DVD nebo DVD rekordéru do režimu pohotovosti. Stiskněte znovu pro opětovné zapnutí. MEU VCR DVD EXIT Přepínač VCR / DVD Použijte tento přepínač pro volbu ovládání DVD vybavení nebo videorekordéru. /TEXT F.P. IDEX HOLD Přehrávání Stiskem začnete přehrávat pásek nebo DVD. Stop Stiskem Stop zastavíte pásek nebo DVD. VCR ASPECT MULTI WIDOW DIRECT REC REC VCR DVD Přeskakování / Převíjení vpřed / Vyhledávání vpřed Videorekordér: Stiskem provedete převíjení pásku vpřed. V režimu přehrávání provedete vyhledávání vpřed (Cue). DVD: Stiskněte jednou pro přeskočení na další stopu. Přeskakování / Převíjení vzad / Vyhledávání vzad Videorekordér: Stiskem provedete převíjení pásku vzad. V režimu přehrávání provedete vyhledávání vzad (Review). DVD: Stiskněte jednou pro přeskočení na předchozí stopu. PROGRAMME Pauza / Statický obraz Stiskem při režimu přehrávání dojde k zastavení obrazu. Stiskněte znovu pro opětovné spuštění přehrávání. PROGRAMME Program nahoru / dolů Stiskem se zvýší nebo sníží číslo předvolby o jednu. REC Záznam Stiskem tohoto tlačítka se spustí záznam. 27
