TX-20LB30P. Návod k obsluze LCD TV. Česky. Č. modelu. Přečtěte si prosím tento návod k obsluze a uchovejte jej pro budoucí použití.

Transkript

1 ávod k obsluze LCD Č. modelu TX-20LB30P a ilustraci je ukázán obraz. Přečtěte si prosím tento návod k obsluze a uchovejte jej pro budoucí použití. Česky TQB0E0071R

2 Vítejte Vážený zákazníku fi rmy Panasonic, Doufáme, že se budete dlouhou dobu těšit z Vašeho nového televizoru. Kapitola Průvodce rychlým startem na začátku tohoto návodu k obsluze Vám umožní používat televizor v co nejkratší době. Doporučujeme poté přečíst celý návod k obsluze a ponechat si jej k dalšímu použití až začnete objevovat další pokročilé funkce, které tento televizor nabízí. Obsah Bezpečnostní upozornění... 3 Příslušenství... 3 Vkládání baterií do dálkového ovladače... 4 Používání LCD stojanu... 4 Průvodce rychlým startem... 5 Základní ovladače: horní panel a dálkový ovladač... 6 Používání obrazovkových displejů... 7 Obraz... 8 Zvuk... 9 Další nastavení Ladění Přehled Ladění Editace programů Přidání / vymazání programového kanálu Posunutí programového kanálu aladění programového kanálu Přejmenování programového kanálu Uzamčení programového kanálu Změna zvukového systému pro kanál Ladění Automatické ladění Ladění Ruční ladění Ruční ladění (přes ovládací panel) Ovládání poměru stran Statický obraz Režim Prohlížeče fotografi í Obsluha videorekordéru / DVD Obsluha teletextu Zapojení Audio / Video Připojení konektoru sluchátek Připojení konektoru AV1 Scart Připojení vstupních konektorů AV Informace o konektoru Scart a S-video Problémy a jejich náprava Údržba Technické údaje

3 Bezpečnostní upozornění Tento televizor je konstruován na napájení stříd. proudem V, 50 / 60 Hz. Abyste zabránili poškození s možným následkem úrazu el. proudem nebo požáru, nevystavujte tento televizor dešti nebo nadměrné vlhkosti. Tento televizor nesmí být vystaven kapající nebo stříkající vodě. ádoby s vodou jako jsou např. vázy nesmí být na tento televizor umisťovány. POZOR: VYSÉ APĚTÍ!!! esundávejte zadní kryt, protože tím obnažíte součásti pod napětím. Uvnitř nenaleznete žádné součásti, které byste mohli opravit. hry / domácí počítače eustálé používání her nebo domácích počítačů s kterýmkoli televizorem může způsobit vytvoření stálého stínu na obrazovce. Tomuto neopravitelnému poškození LCD panelu lze předejít dodržením následujících bodů: Snižte jas a kontrast na minimální úroveň. Vyhýbejte se dlouhodobému zobrazování statického obrazu, což může mít za následek vznik stálých duchů obrazu na obrazovce LCD televizoru. Mezi příklady statických obrazů patří videohry, počítačové obrazy, teletext a obrazy v režimu 16:9. Tento typ poškození LCD panelu nepatří mezi poškození vzniklé při běžném používání a nevztahuje se na něj záruka fi rmy Panasonic. Vypínač Zapnuto / Vypnuto na tomto modelu odpojuje televizor od sítě. Přesto však v případě, že nebudete televizor delší dobu používat, odpojte síťový přívod televizoru od sítě. Poznámka: Pokud televizor není vypnut poté, co stanice přestane vysílat, televizor se automaticky přepne po 30 minutách do režimu pohotovosti. Tato funkce nepracuje, je-li televizor v režimu AV. Údržba skříňky a LCD panelu Odpojte síťový přívod televizoru od sítě. Skříňka a LCD panel lze čistit měkkým hadříkem navlhčeným ve slabém saponátovém roztoku. epoužívejte rozpouštědla obsahující benzol nebo petrolej. Při nízké teplotě okolí může určitou dobu trvat, než dosáhne obraz běžného jasu, toto není závada. (Běžný jas je dosažen během několika okamžiků.) Správná ventilace je nezbytná, aby nedošlo k selhání elektrických komponentů. Doporučuje se ponechat mezeru 10 cm okolo celého televizoru, i když je umístěn např. ve skříni nebo mezi policemi. evystavujte televizor přímému slunečnímu svitu nebo jiným zdrojům tepla. Aby nedošlo ke vzniku požáru, nepokládejte na televizor nebo do jeho blízkosti žádný otevřený oheň. Příslušenství Zkontrolujte, zda-li jste obdrželi všechny zobrazené položky ávod k obsluze Dálkový ovladač (EUR ) Baterie pro dálkový ovladač (2 velikost R6 (UM3)) Celoevropská záruka

4 Vkládání baterií do dálkového ovladače Velikost R6 (UM3) Zatáhněte a podržte háček a poté otevřete kryt baterií. Vložte baterie - dodržte správnou polaritu ( + a ). Zasuňte zpět kryt baterií. Zajistěte vložení baterií správným směrem. emíchejte staré a nové baterie. eprodleně vyjměte staré vybité baterie. emíchejte baterie různých typů např. alkalické a zinkouhlíkové a nepoužívejte akumulátory (i-cd). Používání LCD stojanu astavte LCD panel na požadovaný úhel. LCD panel lze nastavit v následujících směrech: 5 vpřed 10 vzad 20 vpravo 20 vlevo (Pohled shora) (Pohled ze strany) 4

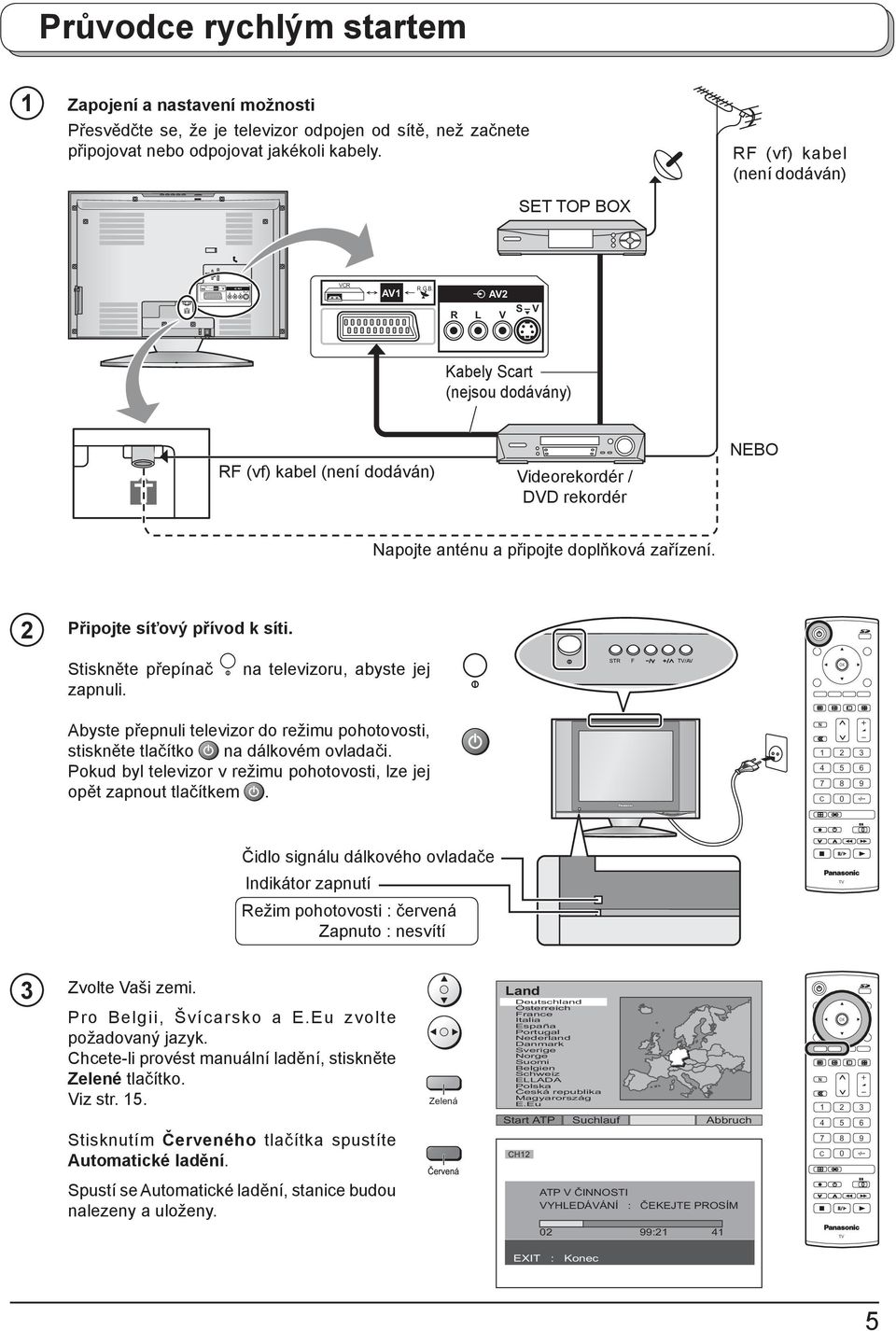

5 VCR AV1 R.G.B. AV2 STR F /AV Průvodce rychlým startem 1 Zapojení a nastavení možnosti Přesvědčte se, že je televizor odpojen od sítě, než začnete připojovat nebo odpojovat jakékoli kabely. SET TOP BOX RF (vf) kabel (není dodáván) R L V S V VCR AV1 R.G.B. AV2 R L V S V Kabely Scart (nejsou dodávány) RF (vf) kabel (není dodáván) Videorekordér / DVD rekordér EBO apojte anténu a připojte doplňková zařízení. 2 Připojte síťový přívod k síti. Stiskněte přepínač zapnuli. na televizoru, abyste jej Abyste přepnuli televizor do režimu pohotovosti, stiskněte tlačítko na dálkovém ovladači. Pokud byl televizor v režimu pohotovosti, lze jej opět zapnout tlačítkem. Čidlo signálu dálkového ovladače Indikátor zapnutí Režim pohotovosti : červená Zapnuto : nesvítí 3 Zvolte Vaši zemi. Pro Belgii, Švícarsko a E.Eu zvolte požadovaný jazyk. Chcete-li provést manuální ladění, stiskněte Zelené tlačítko. Viz str. 15. Stisknutím Červeného tlačítka spustíte Automatické ladění. Zelená Land Deutschland Österreich France Italia España Portugal ederland Danmark Sverige orge Suomi Belgien Schweiz ELLADA Polska Česká republika Magyarország E.Eu Start ATP Suchlauf CH12 Abbruch Spustí se Automatické ladění, stanice budou nalezeny a uloženy. ATP V ČIOSTI VYHLEDÁVÁÍ : ČEKEJTE PROSÍM 02 99:21 41 EXIT : Konec 5

6 Základní ovladače: horní panel a dálkový ovladač F (volič funkce) Zobrazuje funkce obrazovkového displeje, opakovaným stiskem zvolte požadovanou funkci Hlasitost, Backlight, Kontrast, Jas, Barevná sytost, Ostrost, Tón barvy (v režimu TSC), Hloubky, Výšky, Balance a Režimu ladění. Pro zvýšení nebo snížení předvolby o jednu. Když je zobrazena funkce, stisknutím zvýšíte nebo snížíte nastavení dané funkce. V režimu pohotovosti zapíná televizor. Tlačítko /AV (viz str. 25) Tlačítko VYSUUTÍ PC karty (viz str. 18) STR (ormalizované ukládání) Používá se k ukládání naladěných stanic a nastavení ostatních funkcí. EJECT Vypínač Zapnuto / Vypnuto STR F /AV Štěrbina pro PC kartu (viz str. 18) Štěrbina pro SD kartu (viz str. 18) Poznámka: Tato tlačítka nejsou dostupná v režimu Prohlížeče fotografi í. Tlačítko Zapnuto / Vypnuto Zapíná nebo vypíná televizor do pohotovostního režimu (Režim pohotovosti). Tlačítko stavu Stisknutím zobrazíte informace o stavu stávající předvolby, názvu programu, čísle kanálu, režimu MPX, systému příjmu, režimu Aspect a tabulce programů. Stiskněte znovu pro vymazání této informace. MEU /AV EXIT Tlačítko režimu Prohlížeče fotografií (viz str ) Přepínač pro sledování nebo AV vstupu. (viz str. 25) Stiskem potvrďte možnosti a volby. Opusťte tento režim. Barevná tlačítka používaná pro volbu, navigaci a obsluhu různých funkcí. Tlačítka kurzoru pro provádění voleb a nastavení. Tlačítko menu Stiskněte pro zobrazení menu Obrazu, Zvuku a Dalšího nastavení. (viz str. 7-10) /TEXT F.P. IDEX HOLD Tlačítko podržení textu / statického obrazu (viz str. 16, 22) Tlačítko obsahu textu (viz str. 24) Tlačítko hlasitosti vyšší / nižší Tlačítko teletextu (viz str ) Tlačítko F.P. textu (viz str. 23) Tlačítko (ormalizace) Vrací všechna nastavení na původní fi remní nastavení. Tlačítko kanálů nahoru / dolů Utlumení zvuku Zapnuto / Vypnuto VCR ASPECT Tlačítka předvoleb / změny kanálu (0-9) a volby teletextových stránek. (viz str ) V režimu pohotovosti zapíná televizor. Tlačítko pro volbu dvojmístného čísla předvolby (10-99) pomocí číselných tlačítek. Tlačítka videorekordéru / DVD (viz str. 21) Přímá volba kanálu Stiskněte během běžného sledování televizoru nebo v menu Ladění, Editace programů či Ručního ladění a poté vložte číslo kanálu pomocí číselných tlačítek. REC VCR DVD PROGRAMME Tlačítko ovládání ASPECT (viz str. 16) Prostorově Zapnuto / Vypnuto (viz str. 9) 6

7 Používání obrazovkových displejů Mnoho funkcí tohoto televizoru je k dispozici přes menu obrazovkového displeje. Pro zobrazení a nastavení jednotlivých funkcí použijte dálkového ovladače, jak je ukázáno níže. Tlačítko MEU se používá pro otevření hlavního menu a také pro návrat do předchozího menu. MEU Tlačítka kurzoru nahoru a dolů se používají pro přesun kurzoru a volbu menu. Tlačítka vlevo a vpravo jsou používána pro dosažení požadovaného menu, nastavení úrovně nebo pro volbu z několika možností. Tlačítko je používáno u mnoha funkcí pro uložení provedeného nastavení nebo nastavených voleb. Tlačítko EXIT je používáno k opuštění systému menu a k návratu na běžné sledování televize. EXIT Kdykoli je na televizoru zobrazeno menu, je také zobrazeno okénko obrazovkové nápovědy. Toto okénko nápovědy ukazuje, která tlačítka jsou na dálkovém ovladači používána k pohybu po zobrazeném menu; funkce tlačítek viz výše. Poznámka: Okénko nápovědy není z důvodu omezeného místa ukázáno u obrázků menu v tomto návodu k obsluze. Okénko obrazovkové nápovědy Zvuk Hloubky Výšky Balance Hlas. sluchátek MPX Režim Prostorově Vybrat Změny ávrat edostupný Hudba Vypnuto Konec 7

8 Obraz Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Obraz. Vstupte do Obrazu. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. EXIT Mód zobrazení Menu Módu zobrazení Vám umožňuje volbu tří různých nastavení - Dynamického, ormálního a Kina. Každé nastavení Módu zobrazení, Backlight, Kontrast, Jas, Barevná sytost, Ostrost, Tón barvy (pouze u TSC), Tepl. barev, AI, Redukce obr. šumu a MPEG R lze nastavit a nastavení uložit dle Vašich specifi ckých potřeb. (např. můžete požadovat jiné nastavení pro sledování sportu, fi lmů, zpráv atd.) Mód zobrazení Vám nabízí až tři různá nastavení pro každý zdroj signálu: RF, AV1 a AV2. Změny jsou automaticky ukládány. Všechny tři módy zahrnují automatické vylepšování vstupujícího obrazu na základě analýzy a zpracování tohoto obrazu. Backlight, Kontrast, Jas, Barevná sytost, Ostrost Zvyšte nebo snižte úroveň nastavení těchto voleb dle Vaší preference. Tón barvy Tepl. barev U zdroje signálu TSC připojeného na televizor lze nastavit obraz dle Vaší chuti. Umožňuje nastavit celkový barevný odstín obrazu. Zvolte mezi Chlad. barvy, ormální a Teplé barvy. Hlavní menu Obraz Zvuk Další nastavení Obraz Mód zobrazení Backlight Kontrast Jas Barevná sytost Ostrost Tón barvy Tepl. barev AI Redukce obr. šumu MPEG R Obraz Mód zobrazení Backlight Kontrast Jas Barevná sytost Ostrost Tón barvy Tepl. barev AI Redukce obr. šumu MPEG R Dynamický ormální Zapnuto Auto Vypnuto Dynamický ormální Zapnuto Auto Vypnuto AI Redukce obr. šumu Automaticky analyzuje vstupující obraz a zpracovává jej tak, aby došlo ke zlepšení kontrastu a optimalizaci hloubky pole. Automaticky redukuje nežádoucí rušení obrazu. Obraz Mód zobrazení Backlight Kontrast Jas Barevná sytost Ostrost Tón barvy Tepl. barev AI Redukce obr. šumu MPEG R Dynamický ormální Zapnuto Auto Vypnuto MPEG R Redukuje rušení MPEG. Tato funkce je účinná pro redukci rušení digitálních bloků při sledování DVD, VCD nebo digitálního vysílání. Efekt se bude měnit v závislosti na scéně a obrazu. MPEG: Technologie stlačení dat obrazu používaná u DVD, VCD nebo digitálního vysílání. 8

9 Zvuk Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Zvuk. Vstupte do Zvuku. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. Stiskem tlačítka po nastavení funkce uložíte nastavení jako základní (dojde k přemazání fi remního nastavení). EXIT Hloubky Výšky Zvýšením nebo snížením úrovně posílíte nebo minimalizujete nižší, hlubší zvukový výstup. Zvýšením nebo snížením úrovně posílíte nebo minimalizujete ostřejší, vyšší zvukový výstup. Hlavní menu Obraz Zvuk Další nastavení Balance Hlas. sluchátek MPX astavuje úroveň zvuku mezi pravým a levým reproduktorem tak, aby zvuk odpovídal místu poslechu. Lze nastavit nezávisle na reproduktorech televizoru tak, aby si každý mohl pro sebe nastavit příjemnou úroveň hlasitosti. Obvykle nastaveno na Stereo pro poskytnutí nejlepší reprodukce, avšak je-li příjem špatný nebo vysílání není ve stereo, přepněte na Mono. Lze zvolit Mono (M1) a (M2), pokud je přenášen monofonní signál. Zvuk Hloubky Výšky Balance Hlas. sluchátek MPX Režim Prostorově Zvuk Hloubky Výšky Balance Hlas. sluchátek MPX Režim Prostorově edostupný Hudba Vypnuto edostupný Hudba Vypnuto Režim Kvalitu zvuku při sledování hudební scény nebo dramatu lze vylepšit zvolením vhodného režimu Hudby nebo Řeči. Zvuk Hloubky Výšky Balance Hlas. sluchátek MPX Režim Prostorově edostupný Hudba Vypnuto Prostorově Režim Prostorově poskytuje dynamický posilovač, který stimuluje vylepšené prostorové efekty. Zapnutí lze také provést stiskem tlačítka Prostorově. Přínos režimu Prostorového zvuku je obrovský. Zvuk Hloubky Výšky Balance Hlas. sluchátek MPX Režim Prostorově edostupný Hudba Vypnuto 9

10 Další nastavení Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Další nastavení. Vstupte do Další nastavení. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. EXIT Teletext Umožňuje volbu mezi režimem FASTEXT a Seznam. Viz str Časovač vypnutí Vypíná televizor za nastavený čas, který lze zvolit mezi 0 a 90 minutami v 15 minutových intervalech. 3D-COMB Občas při sledování statického nebo zpomaleného obrazu se může objevit barevný vzor. astavte 3D-COMB na Zapnuto pro zobrazení ostřejšího obrazu a přesnějších barev. Zobrazí se pouze při příjmu PAL nebo TSC signálů. ezobrazí se během vstupního režimu RGB Video a S-Video. Hlavní menu Obraz Zvuk Další nastavení Další nastavení Teletext Časovač vypnutí 3D-COMB Jazyk teletextu Ladění Jazyk menu FASTEXT Vypnuto Zapnuto Západní Jazyk teletextu Zvolte skupinu znaků tak, aby všechny potřebné znaky pro text na teletextových stránkách byly k dispozici (např. cyrilické znaky atd). Jazyk režimu Západní : angličtina, francouzština, němčina, řečtina, italština, španělština, švédština, turečtina Východní1: čeština, angličtina, estonština, litevština, rumunština, ruština, ukrajinština Východní2: čeština, angličtina, němčina, maďarština, litevština, polština, rumunština Další nastavení Teletext Časovač vypnutí 3D-COMB Jazyk teletextu Ladění Jazyk menu Další nastavení Teletext Časovač vypnutí 3D-COMB Jazyk teletextu Ladění Jazyk menu FASTEXT Vypnuto Zapnuto Západní Přístup FASTEXT Vypnuto Zapnuto Západní Přístup Ladění Poskytuje přístup k mnoha funkcím včetně Editace programů a Automatického ladění. Viz str Jazyk menu Při první instalaci televizoru je nastaven jazyk na displeji dle Vaší volby země. Jazyk menu Vám umožňuje změnit jazyk obrazovkového displeje. Systém barvy Během režimu AV je zobrazen Systém barvy. Viz str. 11. Korekce hlas Během režimu AV je zobrazena Korekce hlasitosti. U každého režimu AV lze nastavit úroveň hlasitosti. Úroveň hlasitosti je uložena do paměti. AV režim Další nastavení Teletext Časovač vypnutí Systém barvy Korekce hlas 3D-COMB Jazyk teletextu Jazyk menu FASTEXT Vypnuto Auto Zapnuto Západní 10

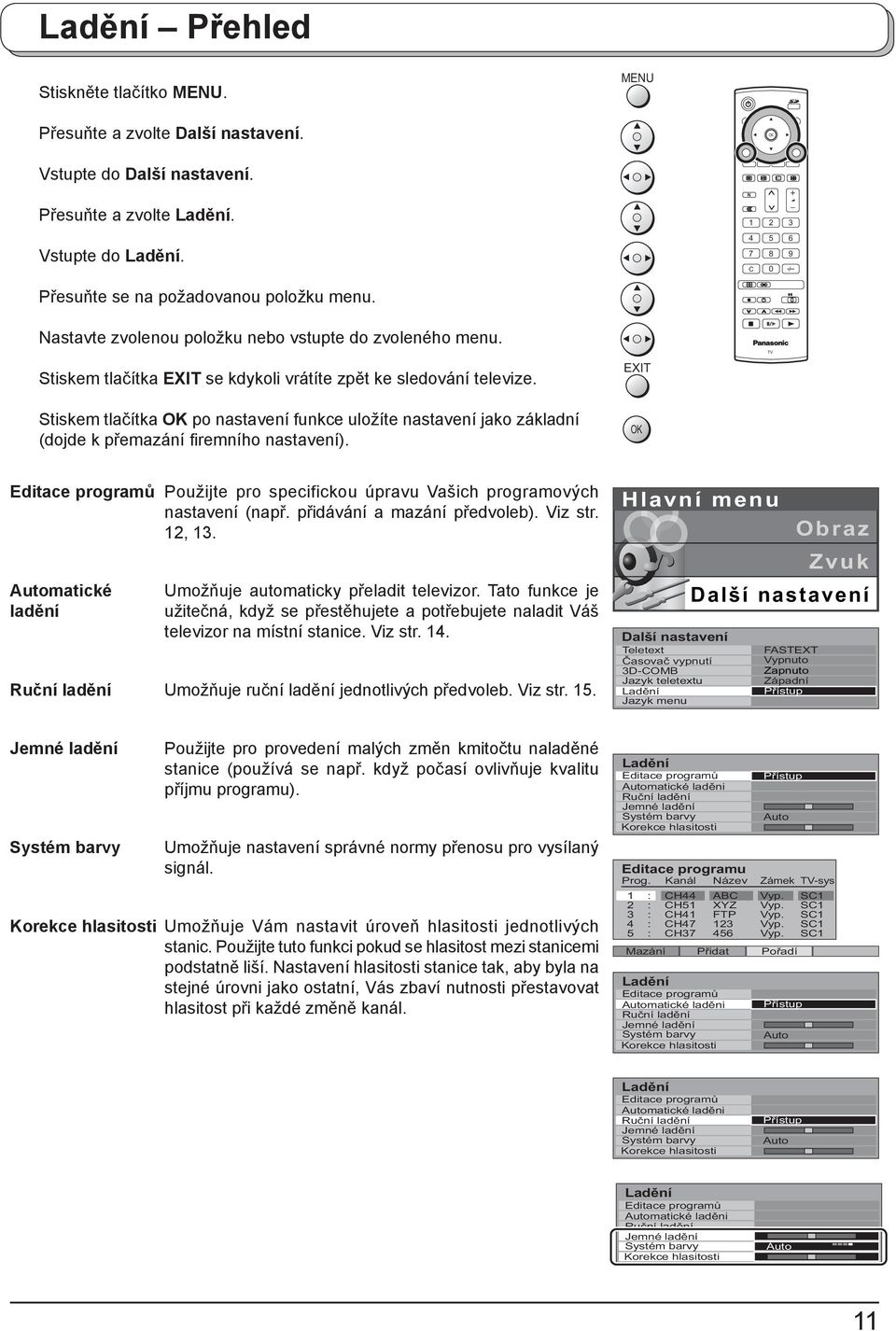

11 Ladění Přehled Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Další nastavení. Vstupte do Další nastavení. Přesuňte a zvolte Ladění. Vstupte do Ladění. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. Stiskem tlačítka po nastavení funkce uložíte nastavení jako základní (dojde k přemazání fi remního nastavení). EXIT Editace programů Použijte pro specifickou úpravu Vašich programových nastavení (např. přidávání a mazání předvoleb). Viz str. 12, 13. Automatické ladění Umožňuje automaticky přeladit televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice. Viz str. 14. Ruční ladění Umožňuje ruční ladění jednotlivých předvoleb. Viz str. 15. Hlavní menu Obraz Zvuk Další nastavení Další nastavení Teletext Časovač vypnutí 3D-COMB Jazyk teletextu Ladění Jazyk menu FASTEXT Vypnuto Zapnuto Západní Přístup Jemné ladění Systém barvy Použijte pro provedení malých změn kmitočtu naladěné stanice (používá se např. když počasí ovlivňuje kvalitu příjmu programu). Umožňuje nastavení správné normy přenosu pro vysílaný signál. Korekce hlasitosti Umožňuje Vám nastavit úroveň hlasitosti jednotlivých stanic. Použijte tuto funkci pokud se hlasitost mezi stanicemi podstatně liší. astavení hlasitosti stanice tak, aby byla na stejné úrovni jako ostatní, Vás zbaví nutnosti přestavovat hlasitost při každé změně kanál. Ladění Editace programů Automatické laděni Ruční ladění Jemné ladění Systém barvy Korekce hlasitosti Přístup Auto Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Mazání Přidat Pořadí Ladění Editace programů Automatické laděni Ruční ladění Jemné ladění Systém barvy Korekce hlasitosti Přístup Auto Ladění Editace programů Automatické laděni Ruční ladění Jemné ladění Systém barvy Korekce hlasitosti Přístup Auto Ladění Editace programů Automatické laděni Ruční ladění Jemné ladění Systém barvy Korekce hlasitosti Auto 11

12 Ladění Editace programů Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Další nastavení. Vstupte do Další nastavení. Přesuňte a zvolte Ladění. Vstupte do Ladění. Přesuňte a zvolte Editaci programů. Vstupte do Editace programů. Přesuňte se na zvolenou předvolbu (např. Prog. 3). Proveďte požadovanou změnu např. posunutí programového kanálu (viz odpovídající postup níže). Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. Stiskem tlačítka po nastavení funkce uložíte dané nastavení. EXIT Přidání / vymazání programového kanálu Přesuňte kurzor na program, který chcete vymazat nebo přidat. Stiskněte Zelené tlačítko pro přidání programového kanálu do předvolby nebo Červené tlačítko pro jeho vymazání. Stiskněte stejné tlačítko ještě jednou pro potvrzení Vašeho rozhodnutí. Zelená Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Přidat Zrušení Posunutí programového kanálu Přesuňte kurzor na program, který chcete posunout. Stiskněte Žluté tlačítko. Zvolte novou předvolbu pro programový kanál. Žlutá Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Potvrdit Zrušení Stiskněte Žluté tlačítko znovu pro potvrzení Vaší volby. aladění programového kanálu Přesuňte se na sloupec Kanál. Zvyšte nebo snižte číslo programového kanálu (po provedení změny se televizor přeladí na nové číslo) nebo použijte tlačítko C pro Přímý vstup do kanálu. Viz str. 6. Stiskněte pro uložení této změny. C Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP

13 Ladění Editace programů Přejmenování programového kanálu Přesuňte se na sloupec ázev. Zvolte nový znak. Okénko u dolního okraje obrazovky ukazuje právě zvolený znak. Přesuňte se na další místo v názvu. Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 XYZ FTP ABCDEFGHIJKLMOPQRSTUVWXY ZÁČÉĚÍŘŠŤŮÚÝŽ Pokračujte obdobně až do konce. Stiskněte pro uložení nového názvu. Uzamčení programového kanálu Lze uzamknout programový kanál a zamezit tak k němu přístup. Přesuňte se na sloupec Zámek. Vyberte mezi Zap. nebo. Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Stiskněte pro uložení nové změny. Poznámka: Když je předvolba uzamčena, není k dispozici Přímý vstup do kanálu pomocí tlačítka C a číselných tlačítek na dálkovém ovladači. Změna zvukového systému pro kanál Lze změnit zvukový systém používaný pro programový kanál. Přesuňte se na sloupec -sys. Zvolte požadovaný systém: : PAL B, G, H / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L Editace programu Prog. Kanál ázev Zámek -sys 1 : 2 : 3 : 4 : 5 : CH44 CH51 CH41 CH47 CH37 ABC XYZ FTP Stiskněte pro uložení nové změny. 13

14 Ladění Automatické ladění Automatické ladění automaticky přelaďuje Váš televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice. Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Další nastavení. Vstupte do Další nastavení. Přesuňte a zvolte Ladění. Vstupte do Ladění. Přesuňte a zvolte Automatické ladění. Vstupte do položky Automatické ladění. Stiskněte pro potvrzení startu. Poznámky: Provedete-li další krok, budou všechna Vaše data vymazána (všechny stanice a jejich předvolby uložené v paměti Vašeho televizoru budou přemazány novým nastavením). Pokud proceduru ukončíte v tomto bodě a před ukončením Automatického ladění, nebudou uloženy žádné nové informace. Znovu spusťte proceduru Automatického ladění tak, aby byl televizor přeladěn. Start ATP ávrat UPOZORĚÍ! Opětovné spuštění ATP vymaže údaje o naladěných programech a naladí přístroj znovu na kmitočty přijímaných vysílačů Konec Zvolte Vaši zem. Stiskněte pro spuštění Automatického ladění. Televizor nalezne, uloží a poté uspořádá Vaše místní stanice. Jakmile je operace ukončena televizor zobrazí program uložený na předvolbě 1. Země Deutschland Österreich France Italia España Portugal ederland Danmark Sverige orge Suomi Belgium Schweiz ELLADA Polska Česká republika Magyarország E.Eu CH12 Stiskněte tlačítko EXIT kdykoli, pro vrácení se ke sledování televizoru (přečtěte si prosím Poznámky u výše uvedené procedury). EXIT ATP V ČIOSTI VYHLEDÁVÁĺ : ČEKEJTE PROSĺM Uloženo CH :21 41 MEU : ávrat EXIT : Konec 14

15 Ladění Ruční ladění Tato funkce umožňuje přeladit jednotlivé předvolby: Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Další nastavení. Vstupte do Další nastavení. Přesuňte a zvolte Ladění. Vstupte do Ladění. Přesuňte a zvolte Ruční ladění. Vstupte do položky Ruční ladění. Zvolte předvolbu k přeladění. Opakovaně stiskněte až naleznete požadovanou stanici. Když naleznete požadovanou stanici, stiskněte tlačítko pro uložení. Předvolba bude blikat. Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize. EXIT 1 CH12 Zahájení ladění -/+ Uložit ávrat Konec Programu -/+ Ruční ladění 02 99:21 41 Poznámka: Pokud je Váš videorekordér připojen k tomuto televizoru pouze pomocí RF kabelu, zvolte předvolbu 0 pro naladění signálu videorekordéru. Ruční ladění (přes ovládací panel) Pro naladění jednotlivých předvoleb lze také použít tlačítka ovládacího panelu na Vašem LCD televizoru: Stiskněte tlačítko F až dosáhnete Režimu ladění. Stiskněte tlačítko / nebo +/ pro vstup do Režimu ladění. Stiskněte tlačítko /AV mezi položkami Změna programu, Vyhledávání a Změna systému. Stiskněte tlačít / nebo +/ pro změnu předvolby nebo spuštění vyhledávání. Když je nalezena požadovaná stanice, stiskněte tlačítko STR pro uložení. Předvolba bude blikat. Zopakujte výše uvedený postup pro naladění dalších předvoleb. 1 CH12 STR F /AV Ruční ladění -, + : Zahájení ladění / AV : Pohyb kurz. STR : Uložit F : Konec 02 99:21 41 STR F - / + / / AV Stiskem tlačítka F se kdykoli vrátíte zpět ke sledování televize. 15

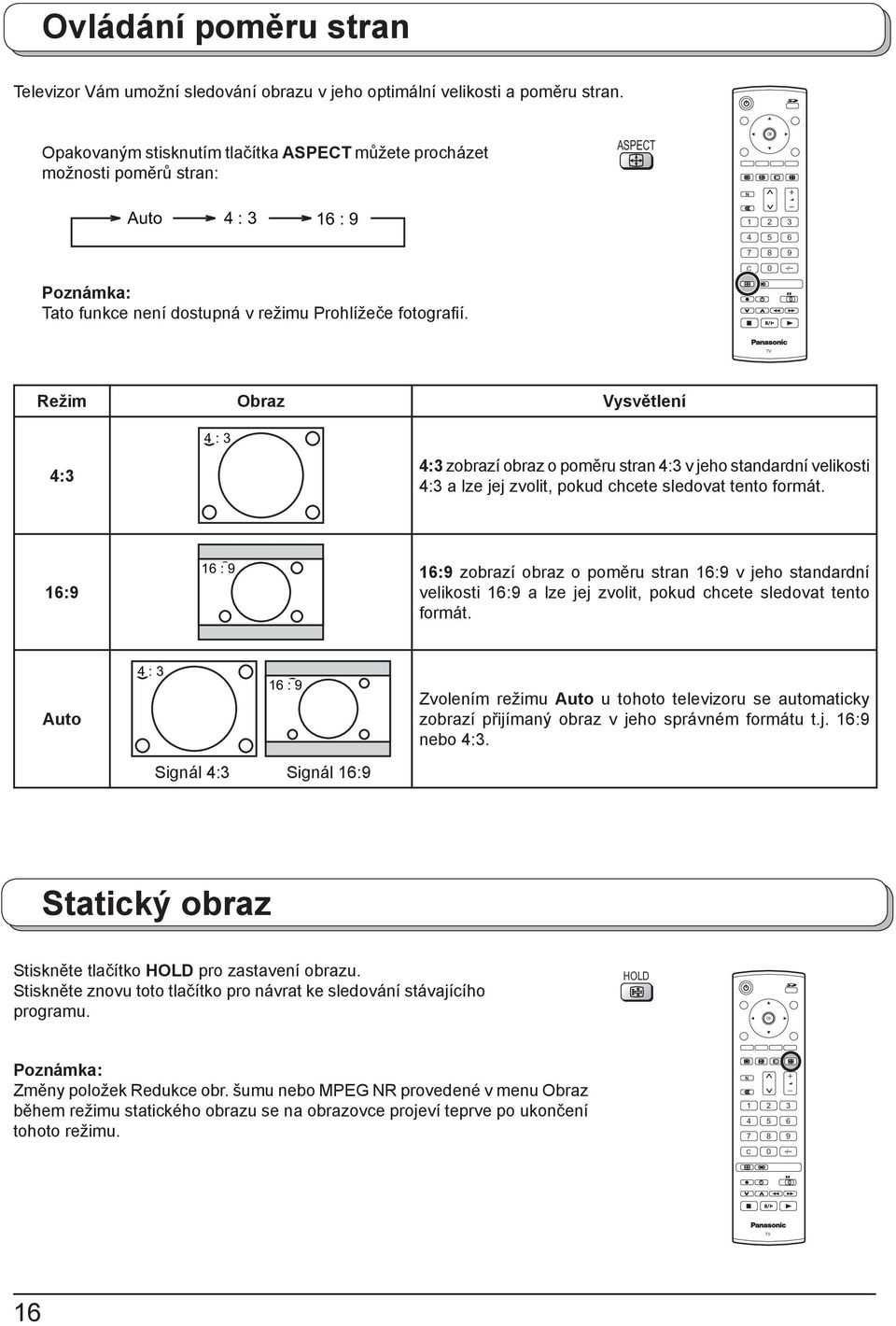

16 Ovládání poměru stran Televizor Vám umožní sledování obrazu v jeho optimální velikosti a poměru stran. Opakovaným stisknutím tlačítka ASPECT můžete procházet možnosti poměrů stran: ASPECT Auto 4 : 3 16 : 9 Poznámka: Tato funkce není dostupná v režimu Prohlížeče fotografi í. Režim Obraz Vysvětlení 4:3 4 : 3 4:3 zobrazí obraz o poměru stran 4:3 v jeho standardní velikosti 4:3 a lze jej zvolit, pokud chcete sledovat tento formát. 16:9 16 : 9 16:9 zobrazí obraz o poměru stran 16:9 v jeho standardní velikosti 16:9 a lze jej zvolit, pokud chcete sledovat tento formát. Auto 4 : 3 16 : 9 Zvolením režimu Auto u tohoto televizoru se automaticky zobrazí přijímaný obraz v jeho správném formátu t.j. 16:9 nebo 4:3. Signál 4:3 Signál 16:9 Statický obraz Stiskněte tlačítko HOLD pro zastavení obrazu. Stiskněte znovu toto tlačítko pro návrat ke sledování stávajícího programu. HOLD Poznámka: Změny položek Redukce obr. šumu nebo MPEG R provedené v menu Obraz během režimu statického obrazu se na obrazovce projeví teprve po ukončení tohoto režimu. 16

17 Režim Prohlížeče fotografií Pomocí SD / PC karty lze přehrávat data statického obrazu (JPEG) pořízeného pomocí digitálního fotoaparátu nebo kamery. Zobrazitelné formáty obrazu: Baseline JPEG pixelů (podvzorkování 4:2:2 nebo 4:2:0) Počet zobrazitelných složek: Maximálně 100 Poznámky: ěkteré části obrazu se nemusí zobrazit nebo se obraz může zobrazit v menším měřítku v závislosti na velikosti daného obrazu. a tomto televizoru lze zobrazit pouze standardní EXIF JPEG obrazy. Režim Prohlížeče fotografi í podporuje do 3000 souborů. Karty musí být formátovány pomocí FAT12 nebo FAT16, aby je bylo možno přečíst tímto televizorem. Režim Prohlížeče fotografi í není kompatibilní s pevnými disky kartového typu (Micro Drive, pevný disk mobilního typu). ěkteré PC karty nemusí být použitelné. ebude-li po dobu 5 minut provedena žádná operace, spustí se automaticky spořič obrazovky zabraňující retenci obrazu (s výjimkou režimu Prezentace). Spořič ukončíte stiskem libovolného tlačítka. Ochrana dat na kartě evyjímejte kartu, pokud jsou z ní čtena data. edotýkejte se konektorů na zadní straně SD karty / PC karty. Elektrické rušení, elektrostatický výboj, poruchy televizoru nebo karty to vše může vést k poškození karty a / nebo ztrátě dat. Doporučuje se provést zálohování všech důležitých dat na počítači. Uložená data by měla být pravidelně zálohována jako ochrana proti poškození dat, ztrátě dat nebo proti poruše zařízení. Vezměte na vědomí, že naše společnost nepřebírá žádnou zodpovědnost za poškozeni či ztrátu uložených dat. Před vložením nebo vyjímáním PC karty se přesvědčte, že je televizor vypnut. V opačném případě může dojít k poškození jednotky. evkládejte nic jiného než PC kartu. Pozor: Stejně jako u všech malých předmětů, muže dojít ke spolknutí SD karty malými dětmi. Držte SD karty z dosahu dětí. Po použití SD kartu okamžitě vyjměte. Upozornění: Vždy vkládejte kartu ve správném směru. V opačném případě může dojít k poškození karty a tohoto přístroje. SD karta a PC karta jsou přesná zařízení. evystavujte je přílišnému tlaku nebo silným nárazům. Složky a soubory Digitální fotoaparáty, které splňují specifikace DCF používají složky s určenou strukturou. ásledující diagram ukazuje příklad takovéto struktury. Složka DCIM Tato složka je automaticky vytvořena digitálním fotoaparátem. Příklad: Pokud je struktura souborů zobrazena na počítači, vypadá následovně. ROOT DCIM 100_PAA 101_PAA P jpg P jpg P jpg P jpg P jpg P jpg P jpg P jpg Složka 100_PAA ázvy složek jsou tvořeny ze 3 místného čísla složky, které je následováno pěti libovolnými znaky. V těchto složkách jsou uloženy obrázky z digitálního fotoaparátu. Složky JPEG ve složce 100_PAA jsou zobrazeny, když je vložena karta se strukturou ukázanou vlevo. Poznámky: ázev složky se může měnit v závislosti na typu použitého digitálního fotoaparátu. Když je vytvořena složka nebo soubor, jsou použity pouze následující znaky: A-Z, a-z, 0-9 and _. epoužívají se dvoubitové znaky nebo další speciální kódy. P JPG: DCF soubor ázev souboru se skládá ze čtyřech libovolných znaků, které jsou následovány 4 místným číslem souboru. DCF soubory jsou obrazové soubory (běžně soubory JPEG) pořízené pomocí digitálního fotoaparátu. 17

18 Režim Prohlížeče fotografií PC karta Před vložením nebo vyjímáním PC karty se přesvědčte, že je televizor vypnut. V opačném případě může dojít k poškození jednotky. evkládejte nic jiného než PC kartu. SD karta Vkládání Dostatečně vsuňte do štěrbiny. Štítkem nahoru. Vyjmutí Zatlačte na střed karty. Vkládání Vkládejte ve směru značky. Strana se štítkem směřuje k čelnímu panelu televizoru. EJECT Konektory směrem do štěrbiny. Zatímco držíte oba kraje karty, dostatečně ji vsuňte do štěrbiny. Vyjmutí 1. Zatlačte a tlačítko VYSUUTÍ vyskočí. 2. Znovu je stiskněte. Pokud nelze PC kartu vyjmout Zatlačte znovu PC kartu dovnitř a poté stiskněte tlačítko vysunutí. Pozor Pokud používáte adaptér pro PC karty, vyjměte jej společně s kartou. EJECT Stiskněte tlačítko SD. Když je vložena karta, automaticky se zobrazí obrazovka níže. Jestliže se objeví Karta není správně vložena, přesvědčte se, zdali je karta správně vložena. Stiskněte znovu tlačítko SD, abyste opustili režim Prohlížeče fotografi í. Kompatibilní karty Štěrbina pro SD kartu Štěrbina pro PC kartu SD karta Compact Flash* Multi Media karta Smart Media* minisd karta Memory Stick* xd Picture karta* Flash ATA karta* minisd karta vyžaduje minisd TM adaptér. Média* zobrazená v pravém sloupci lze číst přes PC kartu v adaptéru pro PC kartu. elze používat PC karty typu pevného disku a ostatní média se záznamem. Vložte zvolené médium na PC kartu a poté vložte do štěrbiny pro PC kartu. Pokud je vložena jak SD tak PC karta, má obsah SD karty prioritu a bude zobrazen. Pokud není karta kompatibilní, zobrazí se na obrazovce Tento typ karty není podporován. Vyjměte kartu pouze tehdy, když zmizí indikace Access (čtení). Pokud není soubor formátován pomocí FAT12 nebo FAT16, zobrazí se Tento typ formátu není podporován. Pokud je soubor JPEG poškozen a nelze jej dekódovat, zobrazí se Tento typ obrázku není podporován. Poznámky: Vložte / vyjměte SD kartu zatímco je zobrazena obrazovka menu karty nebo Karta není správně vložena. Dříve než vložíte / vyjmete SD kartu, přesvědčte se, že nesvítí indikace Access (čtení). Před opětovným vložením karty po jejím vyjmutí počkejte, až se zobrazí Karta není správně vložena. Pokud jsou karty v obou štěrbinách, počkejte před opětovným vložením karty, až se objeví obrazovka menu karty druhé štěrbiny a indikace Access (čtení) zmizí. Pokud je JPEG upraven na počítači, nebude zobrazen na televizoru. Zobrazení náhledu může trvat dlouho, když je mnoho souborů nebo je soubor příliš velký. Obrazovka menu karty Zvolený soubor Mód zobraz. prohlížeče 0001 / 0013 Zvolené číslo souboru / Celkový počet souborů Vybrat Konec Místo pro index Zde lze zobrazit 9 souborů. Indikace SD karty Tato indikace je zobrazena, když je vložena SD karta. Indikace PC karty Tato indikace je zobrazena, když je vložena PC karta. Menu Jednotlivý Access Filename : Date : 30 / 03 / 2002 Pixel : 1600X1200 Indikace Access (čtení) Když dochází ke čtení dat je zobrazeno Access (čtení). Data souboru Zobrazena informace o zvoleném souboru (žlutě zarámováno). 18

19 Režim Prohlížeče fotografií Obraz Během režimu Prohlížeče fotografií Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Obraz. Vstupte do Obrazu. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskněte kdykoli tlačítko EXIT pro opuštění menu Obrazu. EXIT Hlavní menu Obraz Menu nastavení karty Backlight, Kontrast, Jas, Barevná sytost, Ostrost Zvyšte nebo snižte úroveň nastavení těchto voleb dle Vaší preference. Tón barvy Tepl. barev Menu nastavení karty Odstín obrazu lze nastavit dle Vaší chuti. Umožňuje nastavit celkový barevný odstín obrazu. Zvolte mezi Chlad. barvy, ormální a Teplé barvy. Obraz Backlight Kontrast Jas Barevná sytost Ostrost Tón barvy Tepl. barev Obraz Backlight Kontrast Jas Barevná sytost Ostrost Tón barvy Tepl. barev ormální ormální Během režimu Prohlížeče fotografií Stiskněte tlačítko MEU. MEU Přesuňte a zvolte Menu nastavení karty. Vstupte do Menu nastavení karty. Přesuňte se na požadovanou položku menu. astavte zvolenou položku nebo vstupte do zvoleného menu. Stiskněte kdykoli tlačítko EXIT pro opuštění Menu nastavení karty. EXIT Spustit prezentaci Časový interval Sekvence Opakovat Karta Dává přístup k režimu Prezentace. Viz str. 20. V režimu Prezentace umožňuje volbu intervalu zobrazení mezi 5 až 90 sekundami. V režimu Prezentace umožňuje volbu mezi V pořadí nebo áhodně. Když je opakování Zapnuto, prezentace se automaticky opakuje. Když jsou ve štěrbinách vloženy obě karty, zvolte buď SD nebo PC. Hlavní menu Obraz Menu nastavení karty Menu nastavení karty Spustit prezentaci Přístup Časový interval 5 Sekund Sekvence V pořadí Opakovat Zapnuto Karta SD Menu nastavení karty Spustit prezentaci Časový interval 5 Sekund Sekvence V pořadí Opakovat Zapnuto Karta SD 19

20 Režim Prohlížeče fotografií Stisknutím tlačítka SD se automaticky zobrazí obrazovka s náhledy. Poté lze vybrat jeden ze tří prohlížecích režimů dle Vaší preference. Multi režim Je zobrazeno 9 obrazů. Mód zobraz. prohlížeče 0001 / 0013 Stisknutím zvolte požadovaný obraz. Vybrat Konec Stisknutím tlačítka provedete zobrazení v Singl režimu. Menu Jednotlivý Filename : Date : 30 / 03 / 2002 Pixel : 1600X1200 Singl režim Obrazovka je zaplněne jedním obrazem zvoleným v indexu. Obraz lze také otáčet a zvětšovat. Mód zobraz. prohlížeče / 0013 Stisknutím zvolte další nebo předchozí obraz. Konec Vybrat Stisknutím tlačítka provedete zobrazení v Multi režimu. Menu Multi Pro otočení obrazu stiskněte Červené nebo Zelené tlačítko. Každé stisknutí otočí obraz o 90. Zelená Otáčet Zoom Pro zvětšení obrazu stiskněte Žluté tlačítko. Pro obnovení stiskněte Modré tlačítko. Žlutá Modrá Prezentace Obrazy se zobrazují jeden po druhém jako při prezentaci. Pro spuštění prezentace vstupte nejprve na Menu nastavení karty. Po nastavení Casového intervalu, Sekvence a Opakování spusťte Prezentaci. Pokud jsou vloženy obě karty SD i PC, přesuňte se na volbu karty a zvolte SD nebo PC dříve, než spustíte prezentaci. Viz str. 19. Kdykoli stisknutím tlačítka se vrátíte na zobrazení v režimu Singl. Menu nastavení karty Spustit prezentaci Časový interval 5 Sekund Sekvence V pořadí Opakovat Zapnuto Karta SD Menu nastavení karty Spustit prezentaci Přístup Časový interval 5 Sekund Sekvence V pořadí Opakovat Zapnuto Karta SD 20

21 Obsluha videorekordéru / DVD Dálkový ovladač je schopen ovládat některé funkce vybraných videorekordérů a DVD (Digital Versatile Disc) Panasonic. ěkteré videorekordéry a DVD mají jiné funkce; abyste zajistili kompatibilitu obraťte se na návod k obsluze daného vybavení nebo se poraďte s prodejcem. Režim pohotovosti Stiskněte pro přepnutí videorekordéru, DVD nebo DVD rekordéru do režimu pohotovosti. Stiskněte znovu pro opětovné zapnutí. /AV VCR DVD Přepínač VCR / DVD Použijte tento přepínač pro volbu ovládání DVD vybavení nebo videorekordéru. MEU /TEXT EXIT F.P. IDEX HOLD Přehrávání Stiskem začnete přehrávat pásek nebo DVD. Stop Stiskem Stop zastavíte pásek nebo DVD. VCR ASPECT REC VCR DVD PROGRAMME Přeskakování / Převíjení vpřed / Vyhledávání vpřed Videorekordér: Stiskem provedete převíjení pásku vpřed. V režimu přehrávání provedete vyhledávání vpřed (Cue). DVD: Stiskněte jednou pro přeskočení na další stopu nebo titul. Přeskakování / Převíjení vzad / Vyhledávání vzad Videorekordér: Stiskem provedete převíjení pásku vzad. V režimu přehrávání provedete vyhledávání vzad (Review). DVD: Stiskněte jednou pro přeskočení na předchozí stopu nebo titul. Pauza / Statický obraz Stiskem při režimu přehrávání dojde k zastavení obrazu. Stiskněte znovu pro opětovné spuštění přehrávání. PROGRAMME Program nahoru / dolů Stiskem se zvýší nebo sníží číslo předvolby o jednu. REC Záznam Stiskem tohoto tlačítka se spustí záznam. 21

22 Obsluha teletextu Funkce teletextu se mohou lišit v závislosti na vysílacích firmách a teletext je k dispozici pouze tehdy, když jej zvolený kanál vysílá. Stisknete-li tlačítko MEU, zatímco jste v režimu Teletextu, dojde k zobrazení funkce podsvícení (backlight) pomocí bílého pruhu a funkce kontrastu pomocí modrého pruhu; stiskněte pro požadovanou změnu nastavení. Stisknete-li tlačítko MEU, zatímco jste v režimu Teletextu, dojde k zobrazení voleb speciální funkce u dolního okraje obrazovky. Stisknutím tlačítko hlasitosti vyšší / nižší během obsluhy teletextu zobrazíte funkci hlasitosti se zeleným pruhem; stiskněte pro změnu nastavení dle potřeby. Co je to režim Seznam? V režimu Seznam jsou zobrazeny čtyři různobarevné čísla stránek u dolního okraje obrazovky. Každé z těchto čísel lze změnit a uložit v paměti televizoru. Co je to režim FASTEXT? V režimu FASTEXT jsou zobrazena čtyři různobarevná témata u dolního okraje displeje. Pro získání více informací o jednom z těchto témat, stiskněte tlačítko odpovídající barvy. Toto umožňuje rychlý přístup k informacím o zobrazených tématech. /TEXT / Režim teletextu Stiskněte tlačítko /TEXT pro přepnutí mezi stávajícím programem a teletextem. VCR 0 Volba stránky Stránky lze volit dvěma způsoby: a. Stisknutím tlačítka ahoru / Dolů pro zvýšení nebo snížení čísla stránky o jednu. b. Vložením čísla stránky pomocí tlačítek 0-9 na dálkovém ovladači. MEU Zelená Celkové / Horní strana / Dolní strana Stiskněte tlačítko MEU pro zobrazení speciálních funkcí a dále stiskněte Zelené tlačítko. Stiskněte Zelené tlačítko znovu pro zvětšení DOLÍ poloviny. Stiskněte znovu pro návrat na celkové zobrazení (FULL). MEU Odkrytí Stiskněte tlačítko MEU pro zobrazení speciálních funkcí a dále stiskněte Červené tlačítko pro odkrytí skrytých slov jako např. odpovědí na otázky z hádanek na stránkách. Stiskněte znovu pro ukrytí. Červené / Zelené / Žluté / Modré tlačítko V režimu FASTEXT tyto tlačítka odpovídají různě zbarveným tématům. V režimu Seznam tyto tlačítka odpovídají různě zbarveným číslům stránek. VCR 0 Uložení Seznamu V režimu Seznam lze měnit čtyři daná čísla stránek (pouze předvolby 1-25). Pro změnu čísla stiskněte jedno z barevných tlačítek a vložte nové číslo stránky. Stiskněte a podržte, číslo stráky se změní na bílé, čímž se indikuje, že je stránka uložena. HOLD HOLD Pro podržení teletextové stránky při prohlížení několikastránkové informace. Stiskněte znovu pro návrat na automatickou obnovu stránky. 22

23 Obsluha teletextu V režimu ews flash (Krátké zprávy) nelze změnit předvolbu, provádět aktualizaci či vstupovat na podstránky. Modrá VCR 0 F.P. Oblíbená stránka (F.P.) Ukládá do paměti oblíbenou stránku pro okamžité zobrazení. Pro uložení takovéto stránky musí být televizor v režimu Seznam a nastaven na předvolbu Stiskněte Modré tlačítko, zvolte číslo stránky a poté stiskněte a podržte tlačítko. Číslo stráky je nyní uloženo. Stiskněte F.P. pro vyvolání této stránky. MEU Žlutá Aktualizace displeje Stiskněte tlačítko MEU pro zobrazení speciálních funkcí a dále stiskněte Žluté tlačítko pro zobrazení obrazu, zatímco hledáte teletextovou stránku. Po nalezení stránky se zobrazí její číslo na obrazovce vlevo nahoře. Stiskněte Žluté tlačítko pro zobrazení stránky. Stiskněte /TEXT znovu pro návrat na běžný režim. ews Flash (Krátké zprávy) Když je zvolená stránka krátkých zpráv, stiskněte MEU, Žlutá pro zobrazení obrazu. Když je provedena aktualizace, zobrazí se stránka na obrazovce. Stiskněte Žluté tlačítko pro zobrazení ews Flash. Stiskněte /TEXT pro návrat na běžný režim. Aktualizace Stiskněte MEU, Žlutá pro zobrazení aktualizované informace na určitých stránkách. Když je provedena aktualizace, zobrazí se číslo stránky na obrazovce vlevo nahoře. Stiskněte Žluté tlačítko pro zobrazení dané stránky. Stiskněte /TEXT pro návrat na běžný režim. Zobrazování podstránek Když teletextová informace přesáhne jednu stránku, může automatickému přetáčení stránek chvíli trvat, než se dostane na Vámi požadovanou podstránku. Při nalezení podstránky je její číslo vždy zobrazeno na horním okraji stránky, takže jej můžete zvolit. Jak jsou postupně nalezeny další podstránky, je zobrazení na horním okraji stránky změněno tak, aby nabízelo nejnovější informaci o přenášených podstránkách. VCR 0 Při obsluze teletextu použijte následující postup pro otevření podstránek: Pokud požadovaná podstránka není ještě k dispozici, stiskněte tlačítko MEU (pro zobrazení speciálních funkcí) následované Žlutým tlačítkem pro zobrazení obrazu, zatímco čekáte na nalezení dalších podstránek. alezené podstránky budou zobrazeny přes horní okraj obrazovky. MEU Žlutá Když je požadovaná podstránka již k dispozici, stiskněte Žluté tlačítko pro návrat na teletextové stránky a poté použijte levé a pravé kurzorové tlačítko pro zvolení požadované podstránky. Maximální počet podstránek, který lze zadat, je omezen vysílači na hodnotu 79. Poznámky: Pokud nechcete mít zobrazeny klávesy obrazovkového voliče na obraze, zatímco čekáte na nalezení vedlejší stránky, stiskněte tlačítko MEU, abyste klávesy z obrazovky vymazali. Stiskněte znovu pro opětovné zobrazení kláves. Pokud jste vymazali klávesy speciální funkce z obrazovky a poté použili levé a pravé kurzorové tlačítko pro zvolení podstránky při stálém sledování obrazu, je třeba stisknout tlačítko MEU a poté Žluté tlačítko pro opětovné zobrazení teletextové stránky. Pokud horní strana stránky ukazuje, že jsou podstránky stále přenášeny, avšak zobrazená stránka se nemění, potom číslo podstránky pouze ukazuje, že obsah stránky byl aktualizován; nejsou k dispozici žádné další podstránky. 23

24 Obsluha teletextu MEU Modrá Víte-li případně, kterou podstránku požadujete, stiskněte tlačítko MEU (pro zobrazení speciálních funkcí) a poté Modré tlačítko; místo čísla stránky se objeví T****. Vložte požadované číslo podstránky, než T**** zmizí. apř. pro zvolení strany 6 vložte 0, 0, 0 a 6. Stiskněte Žluté tlačítko pro zobrazení obrazu, zatímco čekáte na nalezení dalších podstránek. alezené podstránky budou zobrazeny přes horní okraj obrazovky. Když je stránka k dispozici, stiskněte Žluté tlačítko pro její zobrazení. Bez ohledu na to, kolik bylo stránek nalezeno, se stiskem Žlutého tlačítka dostanete na požadovanou podstránku. Stiskněte /TEXT pro návrat na běžný režim. IDEX Obsah V režimu FASTEXT Stiskněte IDEX pro návrat na hlavní obsahovou stránku. V závislosti na přenášené informaci může být nutné toto tlačítko stisknout několikrát, abyste se dostali na hlavní obsahovou stránku. 24

25 Zapojení Audio / Video K tomuto televizoru lze připojit řadu dalšího vybavení. a následujících stránkách se dozvíte, jak připojit externí vybavení na zadní panel televizoru. Jakmile je Vaše vybavení připjeno, použijte následující postup pro zobrazení vstupu: Stiskněte tlačítko /AV. /AV Zatímco jsou na obrazovce zobrazeny klávesy obrazovkového voliče, stiskněte barevná tlačítka pro volbu požadovaného AV zdroje. Červená tlačítko : AV1 Scart konektor Zelená tlačítko : Konektory AV2 Audio, Video, S-Video Zobrazené klávesy obrazovkového voliče za několik sekund zmizí. Chcete-li zvolit vstup a klávesy nejsou zobrazeny, stiskněte libovolné barevné tlačítko a klávesy se znovu objeví. Zelená Poznámky: AV zdroj lze také zvolit pomocí tlačítka /AV na ovládacím panelu na Vašem televizoru. Stiskněte opakovaně tlačítko /AV, až se dostanetě na AV zdroj, který chcete sledovat. V režimu AV je k dispozici méně možností v menu Zvuku a Dalšího nastavení (např. v menu Dalšího nastavení není volba Ladění). AV1 AV1 AV2/S Připojení konektoru sluchátek (zdířka M3) (ení dodáváno) Poznámky: Hlasitost sluchátek lze nastavit zvolením Hlas. sluchátek z menu Zvuku. Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem. 25

26 VCR AV1 R.G.B. AV2 Zapojení Audio / Video Přichycení kabelů svorkou 1. Zatáhněte směrem k sobě. 2. Vložte kabely a zavřete. Poznámka: edávejte dohromady RF kabel a síťový přívod, aby nedocházelo k rušení. R L V S V VCR AV1 R.G.B. AV2 R L V S V Připojení konektoru AV1 Scart VIDEOREKORDÉR SET TOP BOX DVD PŘEHRÁVAČ KAMKORDÉR HRACÍ KOZOLA / POČÍTAČ(RGB) AV1 VCR AV1 R.G.B. AV2 R L V S V Připojení vstupních konektorů AV2 S-Video OUT Video OUT Audio OUT R L AV2 R L V S V VCR AV1 R.G.B. AV2 R L V S V VIDEOREKORDÉR / S-VIDEO VIDEOREKORDÉR DVD PŘEHRÁVAČ KAMKORDÉR S-VIDEO KAMKORDÉR AUDIO VIDEO S-VIDEO Poznámky: Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem. epřipojujte počítač s TTL výstupem (5V) k tomuto televizoru. Připojte k S-VIDEO nebo VIDEO konektoru. Informace o konektoru Scart a S-video Konektor AV1 Scart AV2 S-VIDEO 4 kolíkový konektor Uzemění konektoru 21 CVBS výstup (video) 19 CVBS zem 17 Červená vstup 15 Červená zem 13 Zelená vstup 11 Zelená zem 9 Modrá vstup 7 Modrá zem 5 Audio výstup (L) 3 Audio výstup (P) CVBS vstup (video) Stav RGB zem Stav RGB Zem Stav CVBS Audio vstup (L) Audio zem Audio vstup (P) Barevná složka vstup Barevná složka zem Jasová složka vstup Jasová složka zem 26

27 Problémy a jejich náprava Pokud dojde k problému u Vašeho televizoru, podívejte se do níže uvedené tabulky pro identifi kaci příznaků a poté proveďte navrhovanou kontrolu. Pokud toto problém nevyřeší, obraťte se na místního prodejce Panasonic; uveďte číslo modelu a sériové číslo (obě čísla najdete na zadní straně televizoru). Obraz Příznak Zvuk Kontrola Poloha, směr nebo zapojení antény Sněhový obraz Rušený zvuk Poloha, směr nebo zapojení antény Vícenásobný obraz ormální zvuk Interference Rušený zvuk Elektrická zařízení Auta / Motocykly Fluorescenční světla Zapněte Redukcí obr. šumu v menu Obrazu pro potlačení rušení obrazu. ormální zvuk Bez obrazu Bez zvuku Bez zvuku Úroveň hlasitosti Je zapnuto utlumení zvuku. Televizor na AV režim. epřipojeno k síti. ení zapnuto. Ovládání obrazu / zvuku nastaveno na minimální úroveň. Zkontrolujte, je-li televizor v režimu pohotovosti. Bez barvy ormální zvuk Ovládání barvy nastaveno na minimální úroveň. Špatný nebo zdeformovaný obraz Slabý nebo žádný zvuk Přelaďte kanál (s). ormální obraz a obrazovce mohou být červené, modré a zelené body. Slabý nebo zkreslený zvuk ormální zvuk Příjem zvuku se mohl zhoršit. astavte MPX (menu Zvuk) na dokud se příjem nezlepší. Toto je charakteristické pro panely z tekutých krystalů a neukazuje to na žádný problém. Panel z tekutých krystalů je postaven vysoce přesnou technologií tak, aby Vám poskytoval jemné obrazové detaily. Čas od času se na obrazovce může objevit několik neaktivních pixelů jako stálý bod modré, zelené nebo červené barvy. Toto nijak neovlivňuje vlastnosti a výkonnost Vašeho LCD. Údržba Maintenance Čistěte přístroj otíráním pomocí měkkého suchého hadříku. Pokud je povrch extrémně zašpiněn, použijte měkký hadřík navlhčený v mýdlové vodě nebo ve slabém saponátovém roztoku. Pro odstranění těžce odstranitelných nečistot z LCD displeje použijte čistič na optické brýle. ikdy nepoužívejte líh, ředidlo na barvy nebo benzín pro čistění tohoto přístroje. Před použitím chemicky upraveného hadříku si pečlivě přečtěte přiložený návod. eotírejte LCD vodou. Otřete skříňku přístroje suchým hadříkem. Pokud je skříňka hodně zašpiňená otřete ji dobře vyždímaným měkkým hadříkem, který byl namočen v kuchyňském čističi (neutrální) rozpuštěném ve vodě. POZOR: Pokud se do monitoru dostane voda nebo podobná tekutina přes povrch panelu z tekutých krystalů, může dojít k poruše. eutrální roztok 27

28 Technické údaje Zdroj Stříd V, 50 / 60 Hz Spotřeba Běžné používání: 80 W V režimu pohotovosti: 0,5 W LCD 50 cm 4:3 LCD panel poměr stran (640 x 480 pixelů) Velikost obrazovky 401 mm (š) 299 mm (v) Zvuk Reproduktor 4 cm 12 cm, 2 ks, 16 Ω Audio výstup 6 W (3 W + 3 W ), 10% Celkové harmonické zkreslení Sluchátka Zdířka M3 (3,5 mm) 1 PAL B, G, H, SECAM B, G SECAM L / L VHF E2 - E12 VHF H1 - H2 (ITÁLIE) VHF A - H (ITÁLIE) UHF E21 - E69 CA (S01 - S05) CA S1 - S10 (M1 - M10) CA S11 - S20 (U1 - U10) CA S21 - S41 (Hyperpásmo) Přijímací systémy / PAL D, K, SECAM D, K ázev pásma VHF R1 - R2 VHF R3 - R5 VHF R6 - R12 UHF E21 - E69 PAL 525/60 Přehrávání TSC pasků z některých PAL videorekordérů (VCR) M.TSC Přehrávání z M. TSC videorekordérů (VCR) TSC (pouze AV vstup) Přehrávání z TSC videorekordérů (VCR) Anténa - Zadní UHF / VHF Provozní podmínky Teplota : 5 C - 35 C Vlhkost : 5 % - 90 % (relativní vlhkost) (nekondenzující) Zapojení Konektory AV1 (Konektor Scart) 21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, RGB vstup) AV2 VIDEO RCA KOLÍKOVÉHO Typu 1 S-VIDEO Mini DI 4-kolíkový AUDIO L - P RCA KOLÍKOVÉHO Typu 2 Rozměry (š v h) Včetně stojanu 629 mm 503 mm 260 mm Pouze televizor 629 mm 418 mm 91 mm Hmotnost (váha) 10,1 kg čistá hmotn. Poznámka: Technické údaje podléhají změnám bez předchozího upozornění. Uvedená hmotnost a rozměry jsou přibližné. SD logo je obchodní značka. Záznamy zákazníka Číslo modelu a sériové číslo tohoto výrobku lze nalézt na jeho zadním panelu. Toto sériové číslo byste si měli zapsat na níže udedené místo a uschovat si tuto knihu včetně účtu jako stálý záznam o zakoupení tohoto přístroje za účelem identifi kace při odcizení či ztrátě a také za účelem záručních služeb. Číslo modelu Sériové číslo Matsushita Electric Industrial Co., Ltd. Web Site : Matsushita Electric Industrial Co., Ltd. All Rights Reserved. Vytištěno v České republice
