93R-2 WB93R-2 WB93R-2 R Ý P A D L O N A K L A D A È. SAE J kw 97,8 HP. PROVOZNÍ HMOTNOST Od do kg

Transkript

1 WB 93R-2 WB93R-2 WB93R-2 VÝKON SAE J kw 97,8 HP PROVOZNÍ HMOTNOST Od do kg

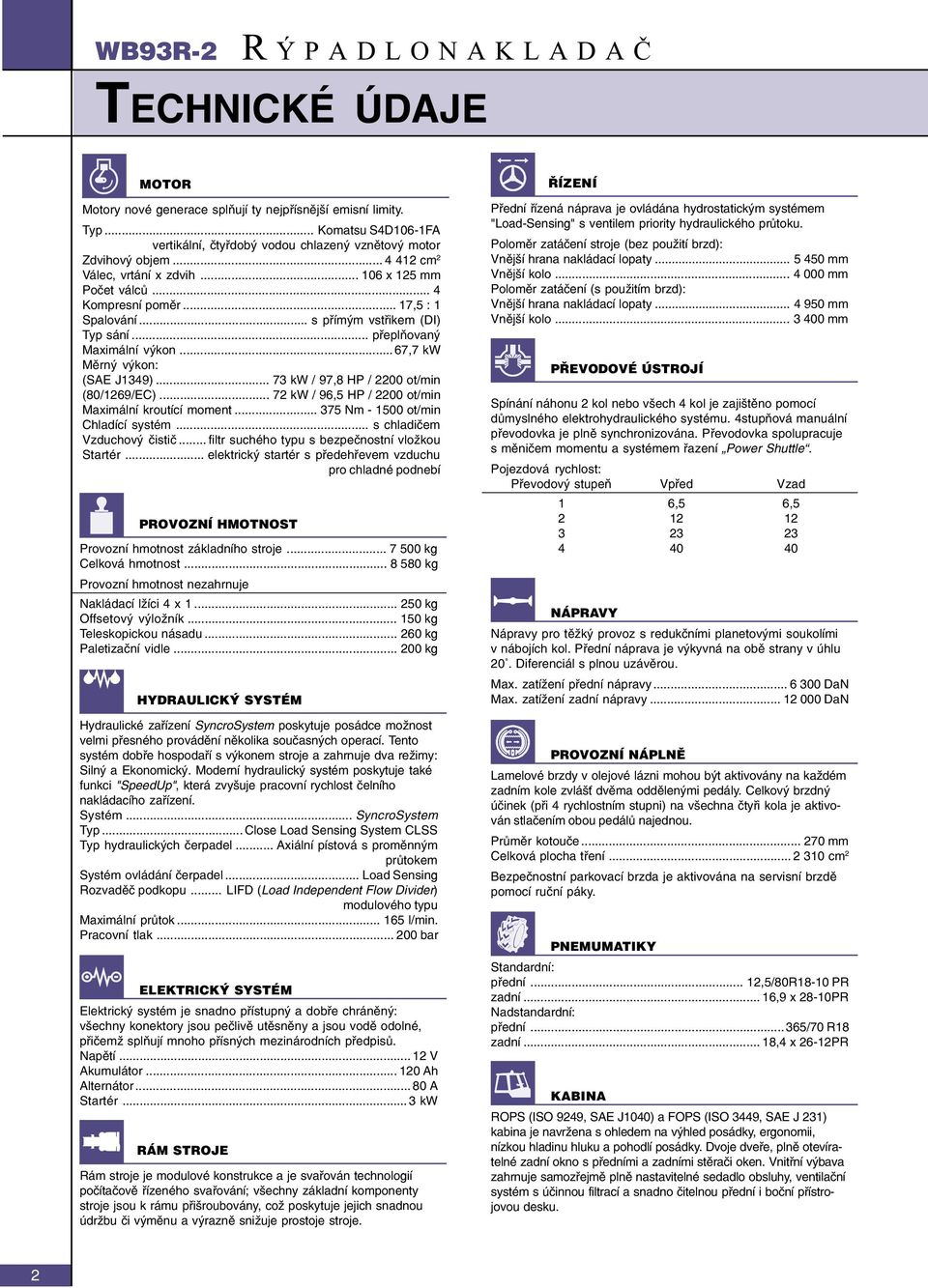

2 TECHNICKÉ ÚDAJE MOTOR Motory nové generace splòují ty nejpøísnìjší emisní limity. Typ... Komatsu S4D106-1FA vertikální, ètyødobý vodou chlazený vznìtový motor Zdvihový objem cm 2 Válec, vrtání zdvih x 125 mm Poèet válcù... 4 Kompresní pomìr... 17,5 : 1 Spalování... s pøímým vstøikem (DI) Typ sání... pøeplòovaný Maximální výkon...67,7 kw Mìrný výkon: (SAE J1349) kw / 97,8 HP / 2200 ot/min (80/1269/EC) kw / 96,5 HP / 2200 ot/min Maximální kroutící moment Nm ot/min Chladící systém... s chladièem Vzduchový èistiè... filtr suchého typu s bezpeènostní vložkou Startér... elektrický startér s pøedehøevem vzduchu pro chladné podnebí PROVOZNÍ HMOTNOST Provozní hmotnost základního stroje kg Celková hmotnost kg Provozní hmotnost nezahrnuje Nakládací lžíci kg Offsetový výložník kg Teleskopickou násadu kg Paletizaèní vidle kg HYDRAULICKÝ SYSTÉM Hydraulické zaøízení SyncroSystem poskytuje posádce možnost velmi pøesného provádìní nìkolika souèasných operací. Tento systém dobøe hospodaøí s výkonem stroje a zahrnuje dva režimy: Silný a Ekonomický. Moderní hydraulický systém poskytuje také funkci "SpeedUp", která zvyšuje pracovní rychlost èelního nakládacího zaøízení. Systém... SyncroSystem Typ... Close Load Sensing System CLSS Typ hydraulických èerpadel... Axiální pístová s promìnným prùtokem Systém ovládání èerpadel... Load Sensing Rozvadìè podkopu... LIFD (Load Independent Flow Divider) modulového typu Maximální prùtok l/min. Pracovní tlak bar ELEKTRICKÝ SYSTÉM Elektrický systém je snadno pøístupný a dobøe chránìný: všechny konektory jsou peèlivì utìsnìny a jsou vodì odolné, pøièemž splòují mnoho pøísných mezinárodních pøedpisù. Napìtí V Akumulátor Ah Alternátor A Startér...3 kw RÁM STROJE Rám stroje je modulové konstrukce a je svaøován technologií poèítaèovì øízeného svaøování; všechny základní komponenty stroje jsou k rámu pøišroubovány, což poskytuje jejich snadnou údržbu èi výmìnu a výraznì snižuje prostoje stroje. ØÍZENÍ Pøední øízená náprava je ovládána hydrostatickým systémem "Load-Sensing" s ventilem priority hydraulického prùtoku. Polomìr zatáèení stroje (bez použití brzd): Vnìjší hrana nakládací lopaty mm Vnìjší kolo mm Polomìr zatáèení (s použitím brzd): Vnìjší hrana nakládací lopaty mm Vnìjší kolo mm PØEVODOVÉ ÚSTROJÍ Spínání náhonu 2 kol nebo všech 4 kol je zajištìno pomocí dùmyslného elektrohydraulického systému. 4stupòová manuální pøevodovka je plnì synchronizována. Pøevodovka spolupracuje s mìnièem momentu a systémem øazení Power Shuttle. Pojezdová rychlost: Pøevodový stupeò Vpøed Vzad 1 6,5 6, NÁPRAVY Nápravy pro tìžký provoz s redukèními planetovými soukolími v nábojích kol. Pøední náprava je výkyvná na obì strany v úhlu 20. Diferenciál s plnou uzávìrou. Max. zatížení pøední nápravy DaN Max. zatížení zadní nápravy DaN PROVOZNÍ NÁPLNÌ Lamelové brzdy v olejové lázni mohou být aktivovány na každém zadním kole zvláš dvìma oddìlenými pedály. Celkový brzdný úèinek (pøi 4 rychlostním stupni) na všechna ètyøi kola je aktivován stlaèením obou pedálù najednou. Prùmìr kotouèe mm Celková plocha tøení cm 2 Bezpeènostní parkovací brzda je aktivována na servisní brzdì pomocí ruèní páky. PNEMUMATIKY Standardní: pøední... 12,5/80R18-10 PR zadní... 16, PR Nadstandardní: pøední /70 R18 zadní... 18, PR KABINA ROPS (ISO 9249, SAE J1040) a FOPS (ISO 3449, SAE J 231) kabina je navržena s ohledem na výhled posádky, ergonomii, nízkou hladinu hluku a pohodlí posádky. Dvoje dveøe, plnì otevíratelné zadní okno s pøedními a zadními stìraèi oken. Vnitøní výbava zahrnuje samozøejmì plnì nastavitelné sedadlo obsluhy, ventilaèní systém s úèinnou filtrací a snadno èitelnou pøední i boèní pøístrojovou desku. 2

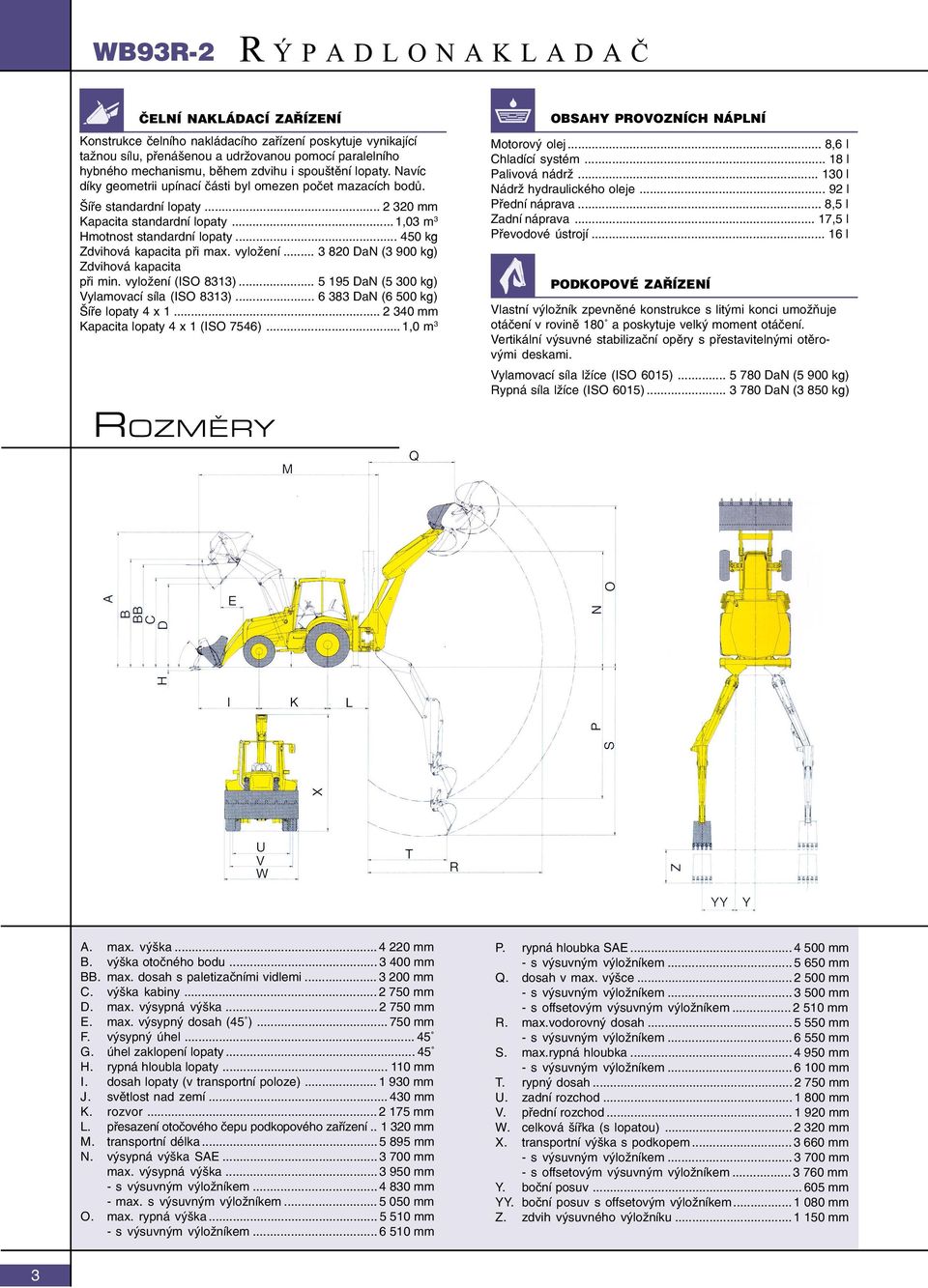

3 ÈELNÍ NAKLÁDACÍ ZAØÍZENÍ Konstrukce èelního nakládacího zaøízení poskytuje vynikající tažnou sílu, pøenášenou a udržovanou pomocí paralelního hybného mechanismu, bìhem zdvihu i spouštìní lopaty. Navíc díky geometrii upínací èásti byl omezen poèet mazacích bodù. Šíøe standardní lopaty mm Kapacita standardní lopaty... 1,03 m 3 Hmotnost standardní lopaty kg Zdvihová kapacita pøi max. vyložení DaN (3 900 kg) Zdvihová kapacita pøi min. vyložení (ISO 8313) DaN (5 300 kg) Vylamovací síla (ISO 8313) DaN (6 500 kg) Šíøe lopaty 4 x mm Kapacita lopaty 4 x 1 (ISO 7546)... 1,0 m 3 OBSAHY PROVOZNÍCH NÁPLNÍ Motorový olej... 8,6 l Chladící systém l Palivová nádrž l Nádrž hydraulického oleje l Pøední náprava... 8,5 l Zadní náprava... 17,5 l Pøevodové ústrojí l PODKOPOVÉ ZAØÍZENÍ Vlastní výložník zpevnìné konstrukce s litými konci umožòuje otáèení v rovinì 180 a poskytuje velký moment otáèení. Vertikální výsuvné stabilizaèní opìry s pøestavitelnými otìrovými deskami. Vylamovací síla lžíce (ISO 6015) DaN (5 900 kg) Rypná síla lžíce (ISO 6015) DaN (3 850 kg) ROZMÌRY A. max. výška mm B. výška otoèného bodu mm BB. max. dosah s paletizaèními vidlemi mm C. výška kabiny mm D. max. výsypná výška mm E. max. výsypný dosah (45 ) mm F. výsypný úhel G. úhel zaklopení lopaty H. rypná hloubla lopaty mm I. dosah lopaty (v transportní poloze) mm J. svìtlost nad zemí mm K. rozvor mm L. pøesazení otoèového èepu podkopového zaøízení mm M. transportní délka mm N. výsypná výška SAE mm max. výsypná výška mm - s výsuvným výložníkem mm - max. s výsuvným výložníkem mm O. max. rypná výška mm - s výsuvným výložníkem mm P. rypná hloubka SAE mm - s výsuvným výložníkem mm Q. dosah v max. výšce mm - s výsuvným výložníkem mm - s offsetovým výsuvným výložníkem mm R. max.vodorovný dosah mm - s výsuvným výložníkem mm S. max.rypná hloubka mm - s výsuvným výložníkem mm T. rypný dosah mm U. zadní rozchod mm V. pøední rozchod mm W. celková šíøka (s lopatou) mm X. transportní výška s podkopem mm - s výsuvným výložníkem mm - s offsetovým výsuvným výložníkem mm Y. boèní posuv mm YY. boèní posuv s offsetovým výložníkem mm Z. zdvih výsuvného výložníku mm 3

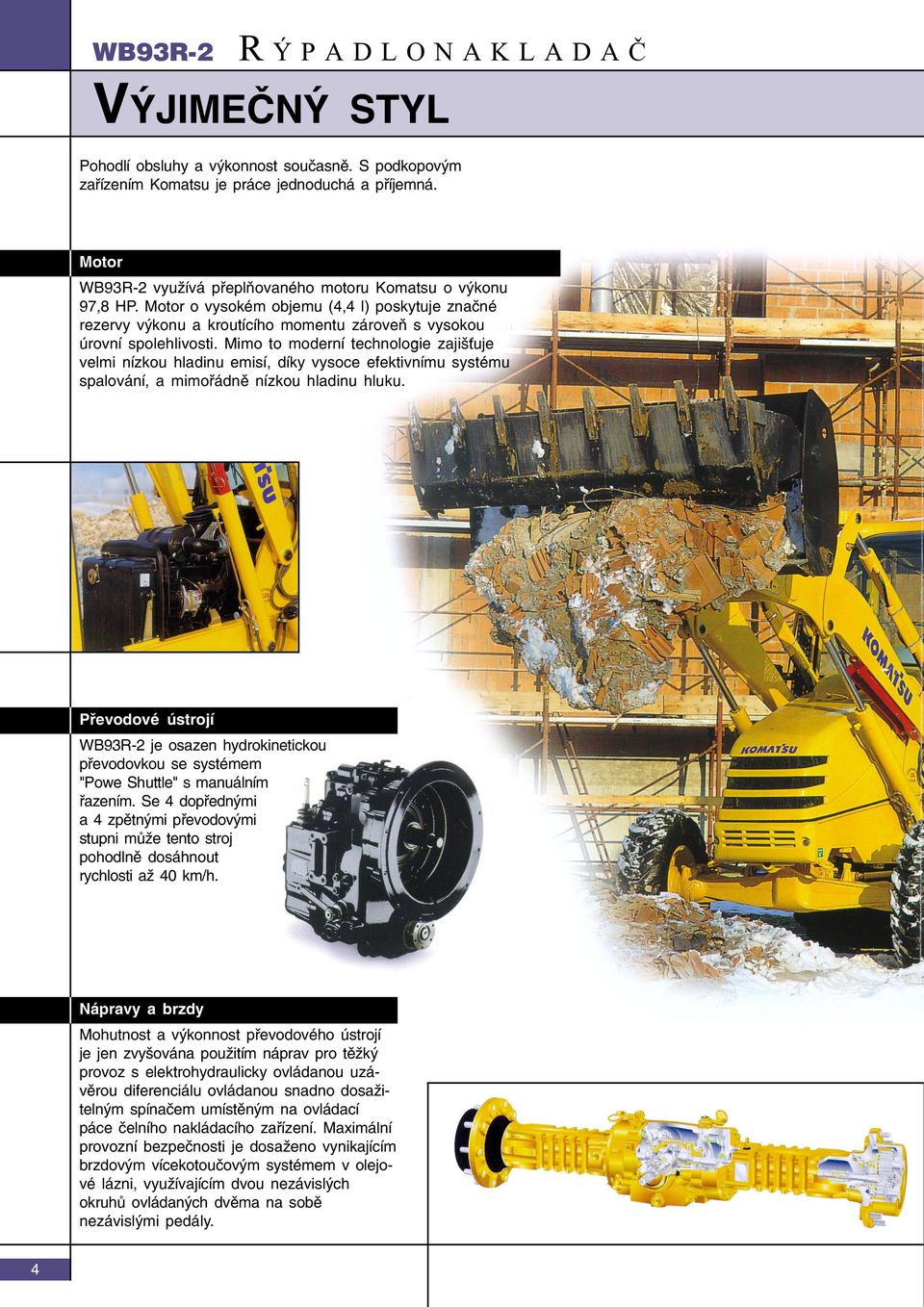

4 VÝJIMEÈNÝ STYL Pohodlí obsluhy a výkonnost souèasnì. S podkopovým zaøízením Komatsu je práce jednoduchá a pøíjemná. Motor WB93R-2 využívá pøeplòovaného motoru Komatsu o výkonu 97,8 HP. Motor o vysokém objemu (4,4 l) poskytuje znaèné rezervy výkonu a kroutícího momentu zároveò s vysokou úrovní spolehlivosti. Mimo to moderní technologie zajiš uje velmi nízkou hladinu emisí, díky vysoce efektivnímu systému spalování, a mimoøádnì nízkou hladinu hluku. Pøevodové ústrojí WB93R-2 je osazen hydrokinetickou pøevodovkou se systémem "Powe Shuttle" s manuálním øazením. Se 4 dopøednými a 4 zpìtnými pøevodovými stupni mùže tento stroj pohodlnì dosáhnout rychlosti až 40 km/h. Nápravy a brzdy Mohutnost a výkonnost pøevodového ústrojí je jen zvyšována použitím náprav pro tìžký provoz s elektrohydraulicky ovládanou uzávìrou diferenciálu ovládanou snadno dosažitelným spínaèem umístìným na ovládací páce èelního nakládacího zaøízení. Maximální provozní bezpeènosti je dosaženo vynikajícím brzdovým vícekotouèovým systémem v olejové lázni, využívajícím dvou nezávislých okruhù ovládaných dvìma na sobì nezávislými pedály. 4

5 RÝPADLONAKLADAÈ Hydraulický systém Rýpadlonakladaèe Komatsu jsou osazeny sdruženým hydraulickým systémem "Syncro System". Srdcem tohoto systému je hydraulické èerpadlo s promìnným prùtokem, které oživuje výjimeèný CLSS (Close Load Sensing System) systém. tento sytém zajiš uje že všechen dodaný výkon se bezpodmíneènì a beze zbytku využije, což zajiš uje vysokou pracovní efektivitu v jakkoliv nároèných podmínkách. Mimoto inovovaný systém LIFD (Load Independent Flow Divider) zajiš uje maximální rychlost pohybu nezávisle na ostatních funkcích, a využívá i zbytkového výkonu. Díky tomu poskytuje tento systém vynikající výkon a kratší pracovní cykly, což zvyšuje produktivitu práce. Dva základní provozní režimy "Power" a "Economy" zvyšují výkon, pokud je toho zapotøebí, èi jej naopak snižují za úèelem snížení spotøeby. Provoz "Economy" je vhodný pro valnou vìtšinu bìžných operací. 5

6 RÝPADLONAKLADAÈ Kabina Kabina je koncipována tak, aby podkopové zaøízení nepøekáželo výhledu posádce. Maximální plocha okna, rozšíøení èelního skla pøes horní roh kabiny, ménì masivní a lépe umístìné sloupky, hladký zaoblený pøední pøekryt motoru bez jakýchkoliv pøekážek a výfuk umístìný na pravém pøedním sloupku kabiny, to vše pøispívá k vynikajícímu výhledu posádky. Ergonomické umístìní všech ovládacích prvkù v kabinì napomáhá jednoduchosti pohodlnosti obsluhy ve všech funkcích stroje. Znaèný prostor v kabinì jen zvyšuje pohodlí obsluhy a klimatizaèní systém dodávaný jako nadstandardní výbava stroje, poskytuje ideální klima v kabinì a to za jakéhokoliv poèasí. Podkopové zaøízení Díky zesílené konstrukci a efektivnímu hydraulickému systému poskytuje podkopové zaøízení velké vylamovací i rypné síly. Dùmyslnì promyšlená geometrie tohoto zaøízení poskytuje vynikající výsypnou výšku a rypnou hloubku zároveò s garantovaným minimálním zatížením na vozovku a vynikajícím výhledem obsluhy na pracovní zaøízení. Výkon a pevnost kombinovány s vysokou universálností, jsou ještì zvyšovány použitím teleskopické násady, násady pro práci mimo obrys stroje èi obojího. Pro kompletnost a universálnost stroje je zde samozøejmì možnost uchycení široké palety lžic èi rùzného speciálního pøíslušenství. 6

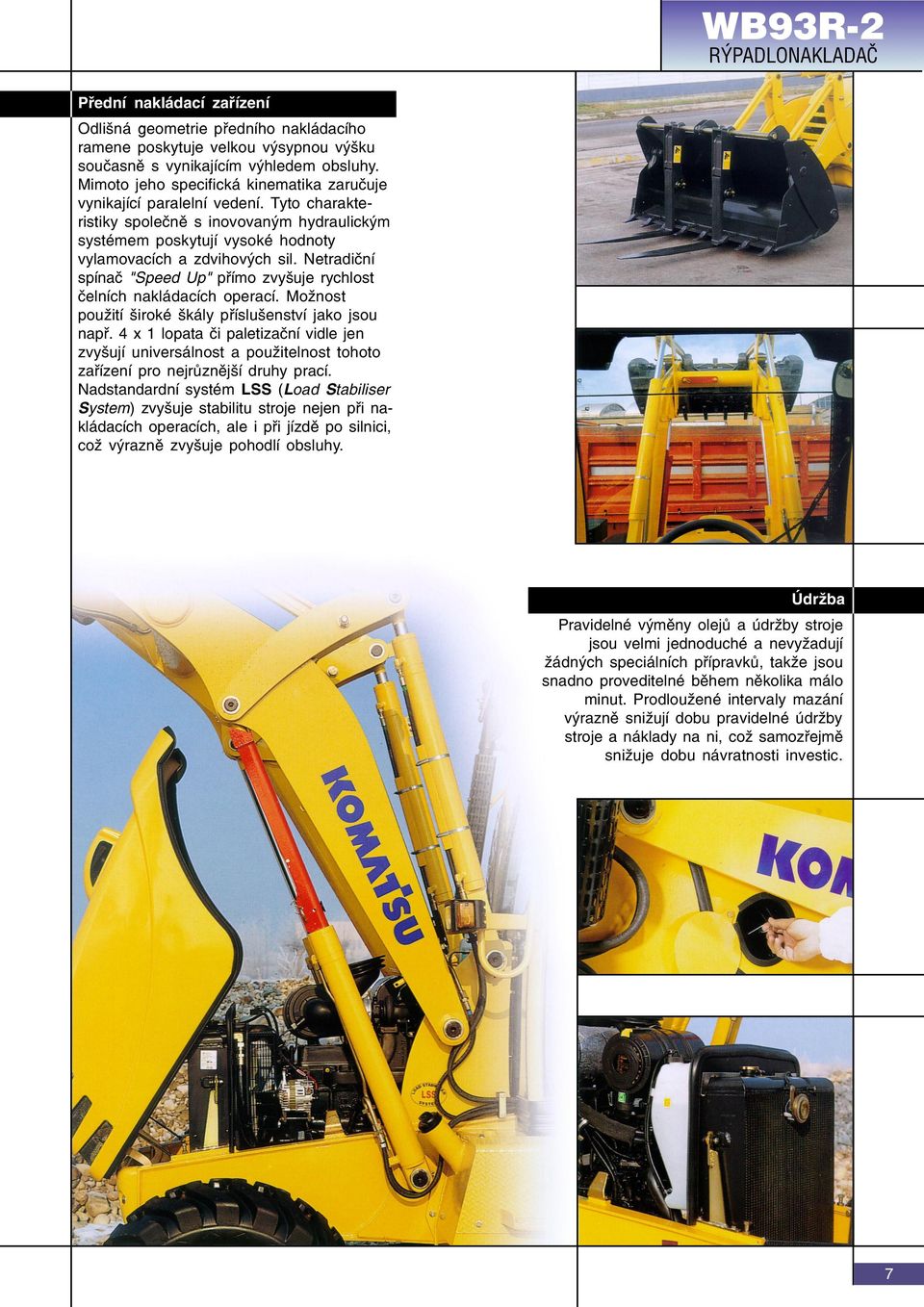

7 RÝPADLONAKLADAÈ Pøední nakládací zaøízení Odlišná geometrie pøedního nakládacího ramene poskytuje velkou výsypnou výšku souèasnì s vynikajícím výhledem obsluhy. Mimoto jeho specifická kinematika zaruèuje vynikající paralelní vedení. Tyto charakteristiky spoleènì s inovovaným hydraulickým systémem poskytují vysoké hodnoty vylamovacích a zdvihových sil. Netradièní spínaè "Speed Up" pøímo zvyšuje rychlost èelních nakládacích operací. Možnost použití široké škály pøíslušenství jako jsou napø. 4 x 1 lopata èi paletizaèní vidle jen zvyšují universálnost a použitelnost tohoto zaøízení pro nejrùznìjší druhy prací. Nadstandardní systém LSS (Load Stabiliser System) zvyšuje stabilitu stroje nejen pøi nakládacích operacích, ale i pøi jízdì po silnici, což výraznì zvyšuje pohodlí obsluhy. Údržba Pravidelné výmìny olejù a údržby stroje jsou velmi jednoduché a nevyžadují žádných speciálních pøípravkù, takže jsou snadno proveditelné bìhem nìkolika málo minut. Prodloužené intervaly mazání výraznì snižují dobu pravidelné údržby stroje a náklady na ni, což samozøejmì snižuje dobu návratnosti investic. 7
