1 STANDARDY STROJNÍ ÚDRŽBY revize 6 platnost od Zpracovatel: Tomáš Pošva, vedoucí strojní údržby OBSAH ÚVOD... 2 POTRUBNÍ ROZVODY... 2 NÁTĚROVÝ SYSTÉM... 5 TLAKOVÉ NÁDOBY STABILNÍ... 5 BUBNOVÉ PECE... 5 ČERPADLA... 6 NÁDRŽE S MÍCHADLY A TOPNÝMI HADY... 7 PASOVÉ DOPRAVNÍKY... 7 KLADKOSTROJE... 7 VZDUCHOTECHNICKÉ KLAPKY... 7 KLAPKY NA SYPKÁ MÉDIA... 7 UDRŽOVATELNOST ZAŘÍZENÍ... 8 ZNAČENÍ POTRUBÍ, ZAŘÍZENÍ A ARMATUR PŘÍLOHY A SOUVISEJÍCÍ DOKUMENTY HISTORIE ZMĚN STANDARDY STROJNÍ ÚDRŽBY SSÚ_01 revize 6.0 1

2 ÚVOD Standardy strojní údržby jsou souhrnem technických informací, vedoucích k optimálnímu provedení výsledné činnosti s ohledem na spolehlivost a bezpečnost zařízení. Dodržování těchto zásad je nutné uplatňovat v rámci běžné údržby i investičních akcí. Tento dokument je pro všechny dodavatele závazný a jeho nedodržení může vést k výrazným změnám na zařízení v rámci jeho následného zapracování. Provedení těchto změn jde následně na vrub dodavatele. POTRUBNÍ ROZVODY POTRUBÍ A POTRUBNÍ TŘÍDY Potrubní rozvody navrhněte dle ČSN EN Jestliže bude potrubí kategorizováno v kategorii 0, změňte ji na kategorii 1 a tomu přizpůsobte minimální rozsah zkoušek, dokladování a samotný průběh výroby potrubí. Potrubní rozvody všech médií do DN200 musí být vyrobeny z bezešvých trubek. Jako podklad pro tvorbu potrubních tříd v oblasti návrhu plochých těsnění použijte dokument BSL 01 - doporučená těsnění pro přírubové spoje. Součástí potrubních tříd musí být i tyto informace: - provedení vodivého pospojení (viz níže) - předepsané typy armatur (viz níže) - ochranné pásky přírubových spojů (viz níže) VODIVÉ POSPOJENÍ PŘÍRUBOVÝCH SPOJŮ U všech potrubních rozvodů musí být všechny přírubové spoje vodivě pospojeny. Vodivé pospojení musí být provedeno dle níže připojené skicy. Materiálové provedení kulatiny, plechů i spojovacího materiálu musí být vždy z nerezové oceli A2. U potrubních rozvodů kapalného NH3 nesmí být použity závitové spoje. Všechny spoje na potrubí musí být výhradně přírubové (viz teploměrové jímky, tlakoměry, hladinoměry ) STANDARDY STROJNÍ ÚDRŽBY SSÚ_01 revize 6.0 2

3 Dotahování přírubových spojů na utahovací momenty Dotahování přírubových spojů na utahovací momenty je požadováno zejména na: - potrubních rozvodech a aparátech plynového zařízení (např. NH3, a zemní plyn) - aparátových přírubách vybraných aparátů a potrubních rozvodech kde dochází ke kolísání provozních parametrů za vysokých teplot a tlaků Všechny tyto přírubové spoje musí být dotaženy na vypočtený utahovací moment (dle ČSN ) a na danou činnost musí být vytvořena Složka jakosti pro přírubové spoje dle vzoru na webu Lovochemie. Přírubový musí smontovat pracovník s certifikátem o odborné způsobilosti dle EN Z důvodu potřeby utahovat spoje na utahovací moment, nesmí být jako součást spojovacího materiálu použity vějířové podložky velice špatný a měnící se koeficient tření. Dovolená třída netěsnosti: 0,1 mg/s.m pro utěsnění kapalin s nízkým povrchovým napětím (např. naftu) a parám a plynům s vyšším přetlakem a teplotou 0,01 mg/s.m pro utěsnění nebezpečných látek, definovaných jako hořlavé, výbušné, jedovaté, toxické (např. NH3, zemní plyn, NoX apod.) Armatury Na všechny skupiny armatur jednotlivých potrubních tříd musí být vypracován zadávací list armatury, který specifikuje typ armatury, provedení a kvalitu (požadované doklady). Některá specifika armatur: Odkalovací a regulační armatury na páru a kondenzát Pístové ventily KLINGER KVN DNxx, VIII KX-GT (ocelolitina) Izolované potrubí Ovládání armatury musí být dodáno v takovém provedení, aby byla armatura bezpečně a pohodlně ovladatelná a izolace na armatuře byla v předepsané síle. U kulových kohoutů je nutné dodat armatury s prodlouženou ucpávkovou komorou, nebo vřetenem. STANDARDY STROJNÍ ÚDRŽBY SSÚ_01 revize 6.0 3

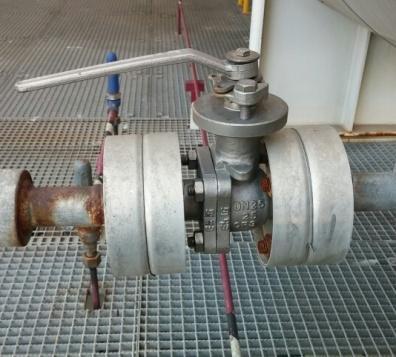

4 NH3 kapalný a plynný, HNO3 Kulové kohouty s vrtáním koule proti přetlaku Krystalizující média (taveniny a roztoky DA) Kulové kohouty s výplní dutin PTFE Kulové kohouty a klapky nad DN150 Ovládací páka je nahrazena převodovkou Kulové kohouty - provedení Kulové kohouty musí být v tomto provedení: - dvoudílné provedení s přírubami ne mezipřírubové (pouze na specielní nenáročné aplikace) - s montážní přírubu dle ISO 5211 pro připojení pneupohonu - s robustní pákou - příklad ADLER FM2 NH3 kapalný a plynný Ventily DUNFOSS typ SVA-SS v navařovaném provedení Obsahují zpětný uzávěr a čepičku na vřeteno s těsněním vysoká těsnost celé armatury Ochranné pásky přírubových spojů Pro zamezení vzniku pracovního úrazu z důvodu vzniku netěsnosti (vystřelení těsnění) přírubového spoje nebezpečných médií musí být přírubové spoje opatřeny ochrannými páskami pro zamezení rozstřiku. Toto platí i v případě použití spirálově vinutého těsnění s vnitřním kroužkem, či použití přírubového spoje pero/drážka. Materiál volte dle agresivity média (plast, nebo nerez). H2SO4 kyselina sírová nad 90% NH3 kapalný čpavek NaOH louh sodný 20% HNO3 kyselina dusičná nad 30% Ochranné pásky lze objednat např. u firem: Starcaps Sp. z o.o. ( STANDARDY STROJNÍ ÚDRŽBY SSÚ_01 revize 6.0 4

5 Hadicové spojky Pro zamezení vzniku pracovního úrazu z důvodu vzniku netěsnosti uvolněním spoje hadice a hadicové vsuvky požadujeme instalovat bezpečné spojky typ Kamlok. Při nemožnosti či nevhodnosti aplikace těchto spojek nutno odsouhlasit jiné provedení ze strany Lovochemie. NÁTĚROVÝ SYSTÉM Nátěrový systém pro ochranu nových technologií musí být zpracován dle aktuelního dokumentu NÁTĚRY A POVRCHOVÁ OCHRANA ZAŘÍZENÍ. Navržený systém bude předložen ke kontrole objednateli (koroznímu technikovi), který jej zkontroluje a navrhne případné opravy. Kvalita navrženého nátěrového systému a kontrola jeho aplikace má zásadní vliv na životnost ochranného nátěru. U chemicky velmi zatížených zařízení, u kterých hrozí degradace ochranného nátěru ve velmi krátké době, bude nutné zařízení navrhnout z nerezavějící oceli odpovídající kvality. Aktuelní verze nátěrového systému je uložena na webu Lovochemie a.s. ve složce Ke stažení a podsložce Informace pro kontraktory. TLAKOVÉ NÁDOBY STABILNÍ Nádoby navrhněte dle ČSN EN Jako součást PTD dodejte pasport dle ČSN Hlavní aparátové příruby a hrdla větší jak DN500 přepočtěte dle ČSN EN Dovolená třída netěsnosti: 0,1 mg/s.m pro utěsnění kapalin s nízkým povrchovým napětím (např. naftu) a parám a plynům s vyšším přetlakem a teplotou 0,01 mg/s.m pro utěsnění nebezpečných látek, definovaných jako hořlavé, výbušné, jedovaté, toxické apod.) Výpočet těchto přírub zašlete na odsouhlasení objednateli. Objednatel má právo zasáhnout do výpočtu a požadovat úpravy přírubového spoje pro zajištění provozní spolehlivosti spoje!!!. Na tyto příruby používejte výhradně spojovací materiál ošetřený přípravkem LF kote 450. BUBNOVÉ PECE V rámci dodávky zařízení musí být provedeno geodetické zaměření os bubnu a následné zaregulování bubnu dle naměřených hodnot a chování stroje. Součástí PTD musí být i měření tvrdostí povrchu nosných kladek a otevřeného ozubeného převodu. STANDARDY STROJNÍ ÚDRŽBY SSÚ_01 revize 6.0 5

6 Radiální kladky bubnových pecí musí být přizpůsobeny pro montáž zařízení, pomocí kterého je prováděno geodetické zaměření os bubnu. Způsob provedení úpravy je zpracován v dokumentu STANDARD_03_Radiální kladky - úpravy pro geodetické zaměření Jestliže nebudou radiální kladky vyrobeny s otvory skrze kladku, musí být vybaveny závitovými dírami pro montáž nosného oka odpovídající velikosti. Každá bubnová pec musí být vybavena jeřábovými drážkami s odpovídajícími kladkostroji potřebnými pro manipulaci s radiálními kladkami, nosnými kruhy, ozubeným věncem a komponenty pohonu. Dále musí být vyřešena demontáž samotného bubnu z výrobny. Všechny zuby na otevřených ozubených převodech (ozubený věnec a pastorek) musí být očíslovány vyražením čísla raznicí na bok zubu. Jedná se o pomůcku, která usnadní činnosti při ustavování záběru otevřeného ozubení. Každé ložiskové těleso musí být vybaveno on-line měřením teplot ložisek a buben jako takový měřením axiálního posunu s přenosem do ŘS. ČERPADLA Veškerá odstředivá čerpadla musí být navržena s velkým poměrem tuhosti hřídele pro zajištění dlouhodobé životnosti ložisek a těsnících prvků čerpadla. Odstředivá čerpadla musí splňovat normy ČSN EN ISO 5199 a ČSN EN ISO Bližší specifikace technického řešení je zpracována v dokumentu Lovochemie Pravidla pro návrh čerpadel. Čerpadla musí být navržena tak, aby splňovala požadované hodnoty vibrací více v části vibrační diagnostika. Jestliže budou čerpadla těsněna pomocí mechanické ucpávky, musí být ucpávka vyrobena v provedení cartridge, tlakově odlehčená a statická. Jako dodavatele mechanických ucpávek preferujeme tyto dodavatele: - John Crane Sigma - Eagle Burgmann - Chesterton Návrh čerpadel s magnetickou spojkou včetně opatření pro zajištění stabilního chodu stroje (zabránění chodu na sucho či vniknutí mechanických nečistot) je nutné vždy konzultovat s vedoucím SÚ. Každé čerpadlo musí být vybaveno demontovatelnou frémou. U čerpadel chemicky agresivních médií proveďte složení základového rámu dle skicy. Nerezový rám s kotevními šrouby zalitý betonem a vyplněný kyselinovzdornou dlažbou. STANDARDY STROJNÍ ÚDRŽBY SSÚ_01 revize 6.0 6

7 NÁDRŽE S MÍCHADLY A TOPNÝMI HADY U nádrží, jejichž výbavou je i míchadlo, musí být zajištěna technika a prostor pro vytažení míchadla ze stroje. Jestliže je nádrž vybavena topným hadem ve vnitřním prostoru, musí být nádrž opatřena demontovatelným víkem a technikou pro výměnu topného hadu. PASOVÉ DOPRAVNÍKY Konstrukce pasových dopravníků musí splňovat tyto požadavky: Hnací a hnaný buben musí být pogumovaný pryží s křížovým prořezem Spojení bubnu a hřídele musí být provedeno pomocí svěrných pouzder Jako pohony dodávejte přednostně výrobky firmy SEW, NORD U dopravníků s délkou nad 30m, musí být instalován patkový elektromotor a mezi elektromotorem a převodovou skříní musí být instalována pružná spojka typu FLENDER N- EUPEX A U dopravníků s délkou nad 100m, musí být instalován patkový elektromotor a mezi elektromotorem a převodovou skříní musí být instalována hydraulická rozběhová spojka a pružná spojka typu FLENDER N-EUPEX A První spoj pasu dopravníku musí být vždy za tepla Zakrytování dopravníku musí být provedeno dle pravidel dokumentu Osvědčené metody týkající se bezpečnosti dopravníku k nahlédnutí v Lovochemii o Provedení zakrytování musí být před realizací schváleno objednatelem KLADKOSTROJE Při návrhu typu kladkostroje je nutné brát na zřetel agresivitu prostředí a provozní podmínky. Řetězové kladkostroje s ručním zdvihem lze použít pouze pro zdvihy do 5m. Od 5m výše je nutné použít kladkostroje s elektrickým zdvihem. Vhodnost volby ručního, či elektrického pojezdu je individuelní s ohledem na četnost a charakter používání. VZDUCHOTECHNICKÉ KLAPKY Vzduchotechnické klapky o světlosti větší než DN400, musí být vybaveny pneupohonem firmy METSO. Bližší specifikaci dodá specialista MaR. KLAPKY NA SYPKÁ MÉDIA Pro zajištění spolehlivosti a funkčnosti klapek používaných v technologii výroby a expedice hnojiv je důležité dodržet několik konstrukčních specifik zaručujících dlouholetou odolnost a zabraňujících zalepování materiálu uvnitř klapky. Konstrukce klapky je popsána v dokumentu STANDARD_05_klapky na sypká média konstrukční provedení. Veřejné dokumenty SÚ - adresář standardy viz níže STANDARDY STROJNÍ ÚDRŽBY SSÚ_01 revize 6.0 7

8 UDRŽOVATELNOST ZAŘÍZENÍ Plán údržby zařízení Plán údržby strojního zařízení je dokument, jehož účelem je definovat, shrnout a formátovat důležité informace o strojním zařízení v rámci investiční akce. Tyto informace jsou většinou součástí průvodně technické dokumentace, ale jsou často velmi všeobecné, v různých formátech, jazykových verzích, jednotkách, a nebo jsou součástí velmi obsáhlých všeobecných návodů. Veřejné dokumenty SÚ - adresář standardy viz níže Odstupové vzdálenosti a plošiny Každé zařízení, musí mít kolem sebe dostatečný prostor pro provádění běžných inspekčních činností, GO i demontáží jednotlivých součástí pro zajištění jeho udržovatelnosti. Doporučený minimální prostor je 0,8m. Pro zajištění bezpečného a včasného přístupu k určeným místům stroje (návod na provozování a údržbu stroje) musí být stroj vybaven příslušnými plošinami, lávkami či žebříky. Odstupové vzdálenosti okolo pasových dopravníků navrhujte následovně. Na obou stranách musí být pochozí lávka s minimálními šířkami: - strana u pohonu min. 1,5 násobek šířky dopravního pásu - strana druhá min. 0,6m Kontrolní otvory Každé zařízení musí být vybaveno dostatečným počtem kontrolních otvorů pro zajištění kontroly stavu stroje během chodu i během provádění oprav. Jeřábové drážky a předpis pro údržbu Každé zařízení, u kterého není přístup pro manipulaci pomocí jeřábu, nebo vysokozdvižného vozíku s dostatečnou nosností a má-li hmotnost vyšší než 50 kg musí být vybaveno jeřábovou drážkou o nosnosti nejtěžšího ND s 20% rezervou pro demontáž ND ze stroje na zem. Z místa kam ND zdemontujeme musí být dostupná dopravní trasa pro převoz ND ven z výrobny (únosná podlaha, montážní šachta, výtah ) Způsob manipulace s těmito ND musí být popsán v dokumentu Předpis pro údržbu, který je nedílnou součástí PTD. Vzor dokumentu Předpis pro údržbu předá Lovochemie v eitovatelné verzi. Jestliže bude nutné použít pro zajištění této nestandardní manipulace manipulační techniku, kterou není objednatel vybaven, musí být dodána v rámci výstavby. Jedná se např. o závěsné rameno na VV, či o zdvižnou plošinu. Způsob manipulace s náhradními díly obr. závěsné rameno obr. zdvižná plošina STANDARDY STROJNÍ ÚDRŽBY SSÚ_01 revize 6.0 8

9 Výplachy zařízení Jestliže je plánováno provádění výplachů zařízení (filtry, výměníky, třidiče ) z důvodů obnovy výkonových parametrů, a nebo pro udržitelnost technického stavu (oběžná kola ventilátorů, vzduchotechnická potrubí ), musí být zařízení naprojektováno včetně technického zařízení (svodu, jímky, odkalovacího potrubí ), které umožní tuto činnost bez kontaminace okolí. Svod musí být následně zaústěn do chemické kanalizace. Pojišťovací ventily Pojišťovací ventil je zařízení, u kterého je potřeba pravidelně kontrolovat jeho funkci, a proto k němu musí být přístup po standardních pochozích zařízeních. Příklad: na vzdušníku na obrázku bude pojišťovací ventil umístěn na hrdle d2, které bude ve výšce max. 1,5m. Nikdy neumisťujte pojišťovací ventily na odvzdušňovací hrdla tlakových nádob!!! Pojišťovací ventil musí být konstrukčně a dispozičně řešen tak, aby byla možnost provedení jeho zkoušek systémem Trevitest. Jedná se volný prostor nad hřídelkou kuželky min 500mm a uzpůsobení konce hřídelky pro upnutí táhla zařízení Trevitest (závit > M6 vnější, nebo vnitřní). STANDARDY STROJNÍ ÚDRŽBY SSÚ_01 revize 6.0 9

10 Vzorky pro materiálové analýzy Jako součást dodávky vybraných aparátů budou dodány vzorky matriálů, ze kterých byly aparáty vyrobeny. Vzorky musí být ze stejné tavby jako materiál použitý při výrobě aparátů. Velikost a počet vzorků je individuelní dle složitosti aparátu. Standardně se jedná o: Plech, síla do 4mm 2ks 150 x 150mm Plech, síla nad 4mm 2ks 150 x 300mm Trubka, průměr do DN50 1ks l=1m Trubka, průměr nad DN50 2ks l=1m Vibrační diagnostika V rámci návrhu nových zařízení je nutné předepsat požadované hodnoty vibrací, které budou dodaná zařízení splňovat. Hodnoty a způsob měření je popsán normou ČSN ISO Stroje (vyjma odstředivých čerpadel): ČSN ISO , hranice pásma A/B ostatní dle provedení a velikosti stroje Odstředivá čerpadla: ČSN ISO , pásmo A, kategorie I (vysoká spolehlivost) ostatní dle provedení a velikosti stroje ZNAČENÍ POTRUBÍ, ZAŘÍZENÍ A ARMATUR To, jakým způsobem mají být označeny potrubní rozvody, zařízení a armatury je blíže specifikováno v samostatném předpisu s názvem ZNAČENÍ POTRUBÍ, ZAŘÍZENÍ A ARMATUR viz přílohy PŘÍLOHY A SOUVISEJÍCÍ DOKUMENTY Pro pracovníky externích dodavatelů Všechny přílohy uložené na webových stránkách Lovochemie jsou volně stažitelné na této adrese: STANDARDY STROJNÍ ÚDRŽBY SSÚ_01 revize

11 sekce dokumenty ke stažení, kategorie pro kontraktory NÁTĚROVÝ SYSTÉM LOVOCHEMIE ZNAČENÍ POTRUBÍ, ZAŘÍZENÍ A ARMATUR - umístěno na webu - umístěno na webu Pro pracovníky Lovochemie Všechny přílohy uložené na veřejných složkách Lovochemie na tomto umístění: Portál > Veřejné dokumenty > VÚ - Výrobní úsek > PM - Útvar péče o majetek > ÚII - Údržba II > Standardy HISTORIE ZMĚN Pro snadné zavedení nových dokumentů budou v této části zaznamenány nejdůležitější změny vůči předchozí verzi. Revize 6.0, platná od změna názvu dokumentu z Souhrn doporučení pro výstavbu nových jednotek na Standardy strojní údržby změna struktury dokumentu přeskupením jednotlivých částí potrubní rozvody o zařazení potrubí kategorizace 0 do kategorizace I o vložen požadovaný vzor provedení vodivého pospojení udržovatelnost zařízení o pod část jeřábové drážky vložena informace o vytvoření předpisu pro údržbu o vložena část informující o požadavcích na vibrační diagnostiku značení potrubí, zařízení a armatur nově vloženo STANDARDY STROJNÍ ÚDRŽBY SSÚ_01 revize
