1 FOODIE projekt.eu Tomáš ŘEZNÍK, Masarykova univerzita/wirelessinfo Karel CHARVÁT, WIRELESSINFO Vojtěch LUKAS, Mendelova univerzita/wirelessinfo Karel CHARVÁT mladší, WIRELESSINFO Šárka HORÁKOVÁ, WIRELESSINFO Michal KEPKA, České centrum pro vědu a společnost Praha 14. listopadu 2016 w w w. f o o d ie- p r o j e c t. eu CIP-ICT-PSP Pilot Type B Grant agreement no:

2 Obsah 1. Představení projektu 2. Jednotný datový model FOODIE 3. Český portál FOODIE zblízka 4. Závěr 2

3 O projektu Farm-Oriented Open Data in Europe , financováno v rámci Competitiveness and innovation framework programme (CIP) rozpočet 6 milionů, 3 miliony příspěvek od EU 12 projektových partnerů 7 evropských zemí Česká republika Itálie Lotyšsko Polsko Rakousko Španělsko Turecko Adopted from: 3

4 Uživatelské požadavky Jedna platforma obsahující (zpracovaná) data plánování výnosů monitoring produkce, výstrahy a analýzy management dotací sledování zatížení životního prostředí Vlastnictví dat data farmáře jsou citlivá a jako taková musí zůstat vlastnictvím farmáře Modularita a integrace přizpůsobitelná a rozšiřitelná platforma integrace do software farmáře, který užívá jen jedinou aplikaci 4

5 Jednotný datový model FOODIE Platformě nezávislý Založen na více než 15 letech výzkumných i komerčních zkušeností ekonomická, environmentální i navigační data V souladu s ISO standardy série CAP IACS (Common Agricultural Policy Integrated Administration and Control System) INSPIRE legislativou (2007/2/ES) UML (projekt v prostředí Enterprise Architekt) i SQL skript class Foodie Core Data Model +contains Agricultural and Aquaculture Facilities Model:: Agricultural and Aquaculture Activ ity Complex::Activ itycomplex Site Facilities Model::Holding + inspireid :Identifier 1..* HoldingSites + code :Identifier + tractor :TractorType [] + thematicid :ThematicIdentifier [] + name :CharacterString [0..1] + machine :MachineType [] + geometry :GM_Object + geometry :GM_Object + name :CharacterString [0..1] + function :Function [1..*] + activity :EconomicActivityNACEValue [1..*] + userid :CharacterString «voidable» + validfrom :DateTime + name :CharacterString [0..1] + validfrom :DateTime + beginlifespanversion :DateTime + endlifespanversion :DateTime [0..1] CropSpecies Alert «voidable, lifecycleinfo» «voidable» + cropspecies :CropType + code :Identifier + beginlifespanversion :DateTime + includesanimal :FarmAnimalSpecies [] + croparea :GM_Object [1..*] + type :CharacterString [1..*] + endlifespanversion :DateTime [0..1] + validfrom :DateTime + description :CharacterString [0..1] HoldingPlots + alertgeometry :GM_Object [1..*] +containsplot 1..* + production :ProductionType [] + alertdate :Date + beginlifespanversion :DateTime + usercheck :UserCheckType [] UserCheckType + endlifespanversion :DateTime [0..1] Plot + responsibleparty :CI_ResponsibleParty + code :Identifier +crop + checkedbyuser :Boolean + description :CharacterString [0..1] + origintype :OriginTypeValue + geometry :GM_Object [1..*] + validfrom :DateTime PropertyTypeValue PropertyType + beginlifespanversion :DateTime +HoldingPlot + endlifespanversion :DateTime [0..1] ManagementZone + electricconductivity + propertyname :CharacterString + organicmatter + quantitativeproperty :Measure [0..1] + code :Identifier containszone + ph + nonquantitativeproperty :CharacterString [0..1] + soilproperty :PropertyType [] + soiltexture + propertytype :PropertyTypeValue [0..1] + notes :CharacterString + soiltype + analysisdate :Date + geometry :GM_Object [1..*] + validfrom :DateTime [0..1] Interv ention + type :GenericName + beginlifespanversion :DateTime + description :CharacterString + endlifespanversion :DateTime [0..1] TreatmentPurposeValue Agricultural and Aquaculture Facilities Model:: + notes :CharacterString [0..1] FarmAnimalSpecies 1 + disease + tractor :TractorType [] + fertilization + machine :MachineType [] «voidable» + pest + status :CharacterString + livestock :LivestockSpeciesValue [] + weed + price :CharacterString [0..1] + aquaculture :AquacultureSpeciesValue [] SoilNutrients + supervisor :CI_ResponsibleParty [0..1] + operator :CI_ResponsibleParty [] + nutrientname :GenericName + evidenceparty :CI_ResponsibleParty [1..*] + nutrientamount :Measure [0..1] + interventiongeometry :GM_Object [1..*] + nutrientmeasure :CharacterString [0..1] + creationdatetime :DateTime OriginTypeValue ProductKindValue DoseUnit + interventionstart :DateTime + manual + organic + minimumdose :Measure [0..1] + interventionend :DateTime [0..1] + system + mineral + maximumdose :Measure [0..1] TractorType Treatment TreatmentPlan + tractorcode :CharacterString + quantity :Measure + formoftreatment :FormOfTreatmentValue ProductPreparation + type :GenericName + treatmentpurpose :TreatmentPurposeValue [] + treatmentplancode :CharacterString [0..1] + productquantity :Measure + treatmentdescription :CharacterString [0..1] + description :CharacterString + solventquantity :Measure [0..1] + price :CharacterString [0..1] + notes :CharacterString [0..1] + safetyperiod :TM_Period MachineType + motionspeed :Measure [0..1] + campaign :CampaignType [1..*] + pressure :Measure [0..1] + machinecode :CharacterString + treatmentplancreation :DateTime + flowadjustment :Measure [0..1] + applicationwidth :Measure [0..1] + areadose :DoseUnit [0..1] CampaignType CropType + period :TM_Period [1..*] + code :CharacterString [0..1] 1..* 1..* + name :CharacterString [1..*] + family :CharacterString [0..1] Activ eingredients + genus :CharacterString [0..1] + ingredientname :CharacterString Product + species :CharacterString [0..1] + code :CharacterString [0..1] FormOfTreatmentValue + variety :CharacterString [0..1] + ingredientamount :Measure [0..1] + productcode :CharacterString [] + description :CharacterString [0..1] + productname :CharacterString [1..*] + manual + notes :CharacterString [0..1] + producttype :CharacterString + applicationmachine + productsubtype :CharacterString [] + aerial + productkind :ProductKindValue + description :CharacterString [0..1] ProductionType + manufacturer :CI_ResponsibleParty [1..*] ProductNutrients + safetyinstructions :CharacterString [0..1] + productiondate :Date + storagehandling :CharacterString [0..1] + nutrientname :GenericName + variety :CharacterString + registrationcode :CharacterString [] + nutrientamount :Measure [0..1] + productionamount :Measure [0..1] + registerurl :URL [] 1 + nutrientmeasure :CharacterString [0..1] + productionproperty :PropertyType [] + price :CharacterString [0..1] 5

6 Atributy produktu Hodnota Kód Název Typ Výrobce Jednotný datový model FOODIE URL na registr Bezpečnostní instrukce Roundup herbicid MONSANTO Atributy intervence class Foodie Core Data Model Typ zásahu aplikace +contains herbicidu Agricultural and Aquaculture Facilities Model:: Agricultural and Aquaculture Activ ity Complex::Activ itycomplex Site Facilities Model::Holding + inspireid :Identifier 1..* HoldingSites + code :Identifier + tractor :TractorType [] + thematicid :ThematicIdentifier [] + name :CharacterString [0..1] + machine :MachineType [] + geometry :GM_Object Status + geometry :GM_Object probíhající + name :CharacterString [0..1] + function :Function [1..*] + activity :EconomicActivityNACEValue [1..*] + userid :CharacterString «voidable» + validfrom :DateTime + name :CharacterString [0..1] + validfrom :DateTime + beginlifespanversion :DateTime Začátek intervence + endlifespanversion :DateTime [0..1] CropSpecies Alert «voidable, lifecycleinfo» «voidable» + cropspecies :CropType + code :Identifier + beginlifespanversion :DateTime + includesanimal :FarmAnimalSpecies [] + croparea :GM_Object [1..*] + type :CharacterString [1..*] + endlifespanversion :DateTime [0..1] + validfrom :DateTime + description :CharacterString [0..1] HoldingPlots + alertgeometry :GM_Object [1..*] Zodpovědná osoba +containsplot 1..* Já První, + production :ProductionType senior [] manager, + alertdate :Date klapka beginlifespanversion :DateTime + usercheck :UserCheckType [] UserCheckType + endlifespanversion :DateTime [0..1] Plot + responsibleparty :CI_ResponsibleParty + code :Identifier +crop + checkedbyuser :Boolean Množství přípravku + description :CharacterString [0..1] 70 litrů + origintype :OriginTypeValue + geometry :GM_Object [1..*] + validfrom :DateTime PropertyTypeValue PropertyType + beginlifespanversion :DateTime Aplikační šířka 25 +HoldingPlot metrů + propertyname :CharacterString + endlifespanversion :DateTime [0..1] ManagementZone + electricconductivity + organicmatter + quantitativeproperty :Measure [0..1] + code :Identifier containszone + ph + nonquantitativeproperty :CharacterString [0..1] + soilproperty :PropertyType [] + soiltexture + propertytype :PropertyTypeValue [0..1] + notes :CharacterString + soiltype + analysisdate :Date Způsob aplikace Aplikační + geometry stroj :GM_Object [1..*] + validfrom :DateTime [0..1] Interv ention + type :GenericName + beginlifespanversion :DateTime + description :CharacterString + endlifespanversion :DateTime [0..1] TreatmentPurposeValue Agricultural and Aquaculture Facilities Model:: + notes :CharacterString [0..1] FarmAnimalSpecies Prostředek Roundup 1 + disease + tractor :TractorType [] + fertilization + machine :MachineType [] «voidable» + pest + status :CharacterString + livestock :LivestockSpeciesValue [] + weed + price :CharacterString [0..1] + aquaculture :AquacultureSpeciesValue [] SoilNutrients + supervisor :CI_ResponsibleParty [0..1] + operator :CI_ResponsibleParty [] + nutrientname :GenericName + evidenceparty :CI_ResponsibleParty [1..*] + nutrientamount :Measure [0..1] + interventiongeometry :GM_Object [1..*] + nutrientmeasure :CharacterString [0..1] + creationdatetime :DateTime OriginTypeValue ProductKindValue DoseUnit + interventionstart :DateTime + manual + organic + minimumdose :Measure [0..1] + interventionend :DateTime [0..1] + system + mineral + maximumdose :Measure [0..1] Treatment + quantity :Measure + formoftreatment :FormOfTreatmentValue + treatmentpurpose :TreatmentPurposeValue [] + treatmentdescription :CharacterString [0..1] + price :CharacterString [0..1] + motionspeed :Measure [0..1] + pressure :Measure [0..1] + flowadjustment :Measure [0..1] + applicationwidth :Measure [0..1] + areadose :DoseUnit [0..1] Oční kontakt: na základě toxikologických Activ eingredients studií může způsobit bolest očí, jejich zarudnutí a slzení. + ingredientname :CharacterString + code :CharacterString [0..1] + ingredientamount :Measure [0..1] ProductionType + productiondate :Date + variety :CharacterString + productionamount :Measure [0..1] + productionproperty :PropertyType [] Hodnota 0..1 TreatmentPlan + type :GenericName + treatmentplancode :CharacterString [0..1] + description :CharacterString + notes :CharacterString [0..1] + campaign :CampaignType [1..*] + treatmentplancreation :DateTime 1..* * Product + productcode :CharacterString [] + productname :CharacterString [1..*] + producttype :CharacterString + productsubtype :CharacterString [] + productkind :ProductKindValue + description :CharacterString [0..1] + manufacturer :CI_ResponsibleParty [1..*] + safetyinstructions :CharacterString [0..1] + storagehandling :CharacterString [0..1] + registrationcode :CharacterString [] + registerurl :URL [] + price :CharacterString [0..1] ProductPreparation + productquantity :Measure + solventquantity :Measure [0..1] + safetyperiod :TM_Period 1 CampaignType + period :TM_Period [1..*] FormOfTreatmentValue + manual + applicationmachine + aerial TractorType + tractorcode :CharacterString MachineType + machinecode :CharacterString CropType + code :CharacterString [0..1] + name :CharacterString [1..*] + family :CharacterString [0..1] + genus :CharacterString [0..1] + species :CharacterString [0..1] + variety :CharacterString [0..1] + description :CharacterString [0..1] + notes :CharacterString [0..1] ProductNutrients + nutrientname :GenericName + nutrientamount :Measure [0..1] + nutrientmeasure :CharacterString [0..1] 6

7 Český portál FOODIE Jednotný portál s ucelenými daty o zemědělství otevřená i chráněná data, která je obtížné propojovat základem je jednotný datový model FOODIE Webové služby interoperabilní: založené na specifikacích OGC (Open Geospatial Consortium) a dalších standardech rychlé: založené na IT best practices jako například JSON 7

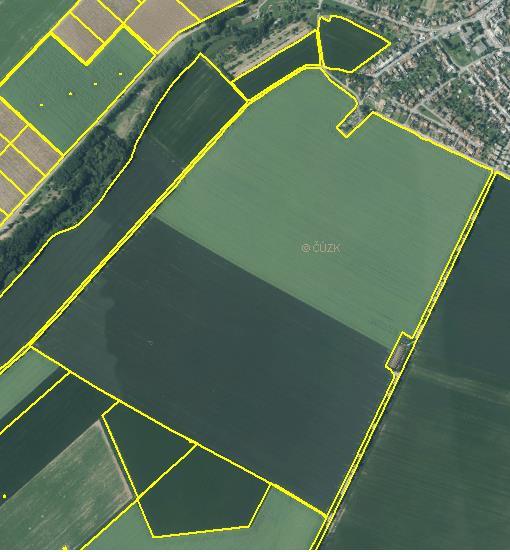

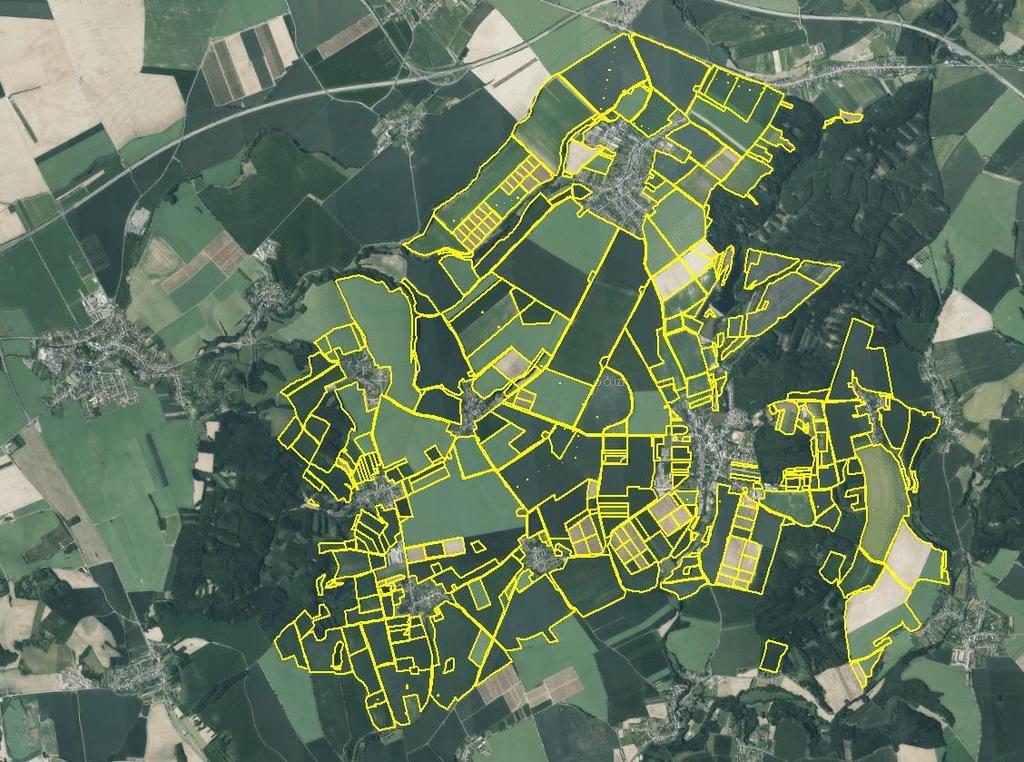

8 Podkladová mapa OpenStreetMap nebo ortofotomapa s farmářskými bloky 8

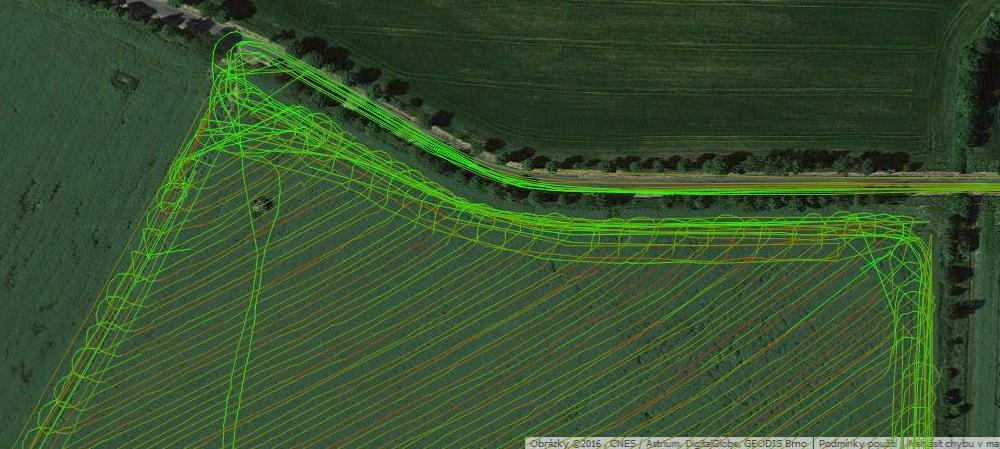

9 Monitoring strojů 9

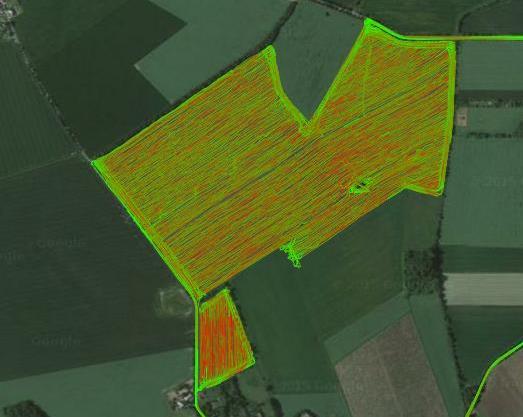

10 Spotřeba l/h Testovací farma Tršická zemědělská a.s. přibližně 1284 hektarů monitorováno 9 traktorů 23 přípojných zařízení sběr dat od března

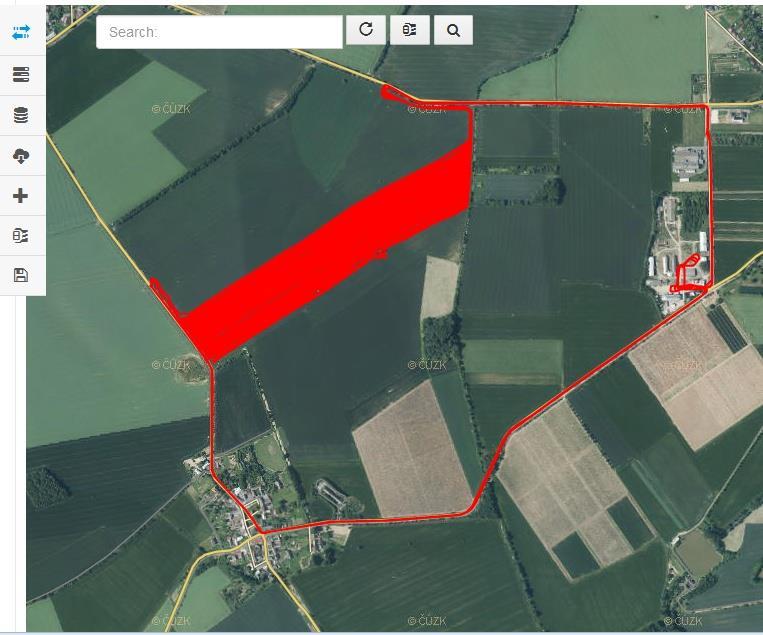

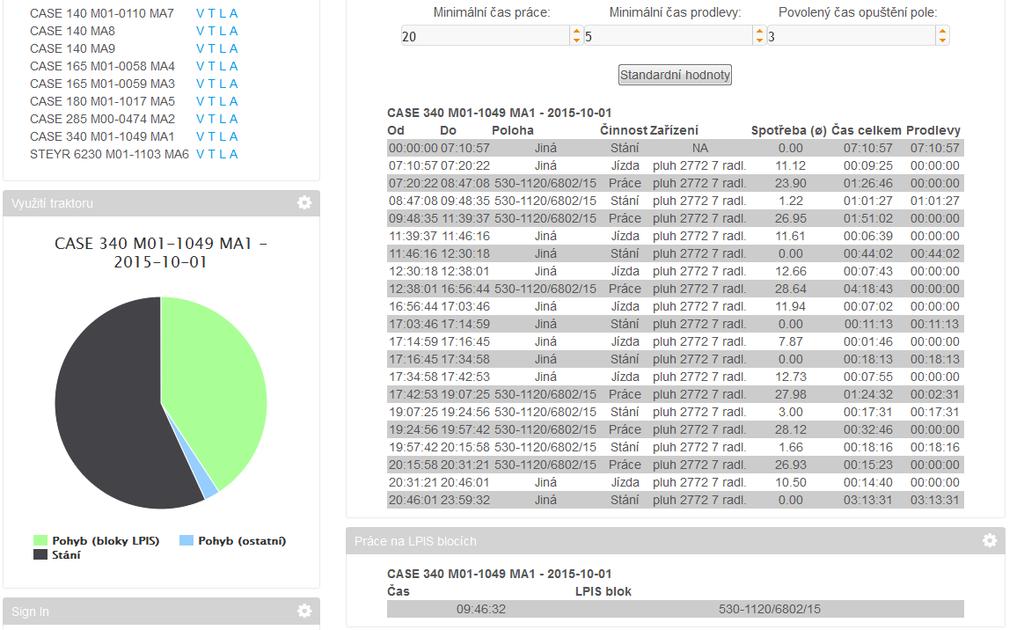

11 Denní přehled aktivit traktoru 11

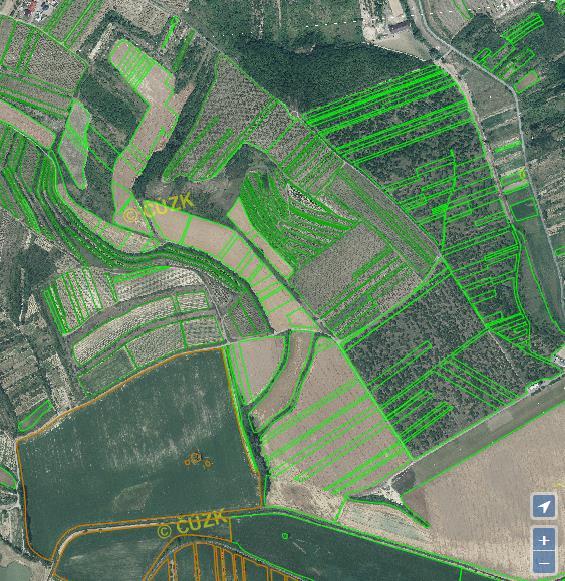

12 Plodiny na půdních blocích Jednotlivé plodiny z agronomické evidence nelze z LPIS obsahuje data pouze dobrovolně a na úrovni parcel 12

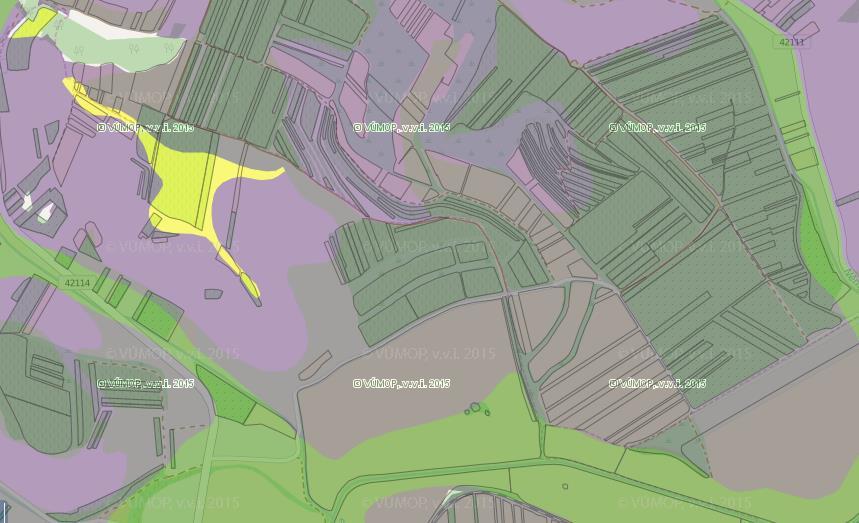

13 Pedologické charakteristiky Například skupiny půdních typů 13

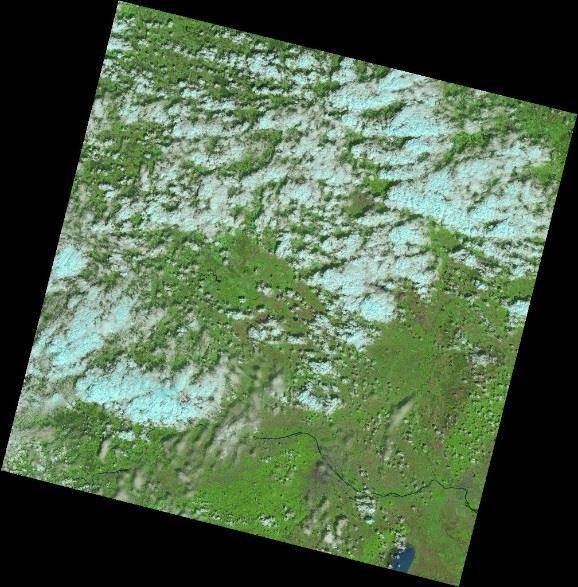

14 Satelitní snímky Interpretované snímky Landsatu 8 (Sentinel 2) NDVI (Normalized Difference Vegetation Index) Jednoduchý indikátor stavu vegetace (fotosyntetická aktivní radiace) NDVI = (blízké infračervené pásmo viditelné spektrum) (blízké infračervené pásmo+ viditelné spektrum) vegetace ve stresu žádná vegetace bujná vegetace Obrázek převzat z: 14

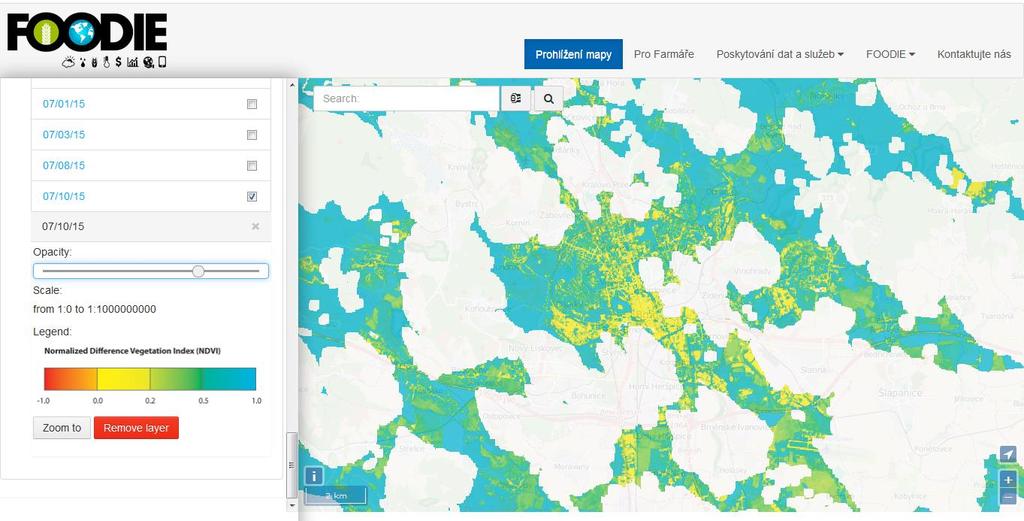

15 Ukázka dat NDVI na portálu Stanovení variability pozemků (výnosový potenciál, produkční zóny) Výnosy nejsou uniformní v rámci pozemků Procentuální kategorizace (oblasti podprůměrného/nadprůměrného výnosu) Ideálně z historie výnosových dat; alternativa DPZ Využití - Plánování hnojení (rozložení normativní dávky) - Zpracování půdy (organická hmota) - Ekonomické hodnocení (intenzita hospodaření) 15

16 Výnosový potenciál Odhadovaná výnosnost v rámci daného pole (podprůměrné, průměrné, nadprůměrné hodnoty) 16

17 Závěrem Český portál FOODIE nabízí nejen každodenní datovou podporu pro zemědělce, veřejnou správu a samosprávu, environmentální organizace i občany data ekonomická, environmentální a navigační otevřená data zdarma specifická data na míru propojení s ekonomickými systémy včetně vytváření podkladů pro dotace zemědělské telemetrické úlohy Český FOODIE portál připravuje další zpracování satelitních dat (více nejen vegetačních indexů) rozšíření aplikační logiky (například analýzy dat) 17

18 Partners Coordinator s Contact Miguel Ángel Esbrí Atos Spain, S.A. C/ Albarracín, Madrid (Spain) miguel.esbri@atos.net AŤ SE VÁM DAŘÍ! This project is partially funded under the ICT Policy Support Programme (ICT PSP) as part of the Competitiveness and Innovation Framework Programme by the European Commission under grant agreement no
